Hans Grohe MyCube 71017000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册 / 组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство
за монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16 MyCube
71017000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 20)
Montage
siehe Seite 17
Maße (siehe Seite 18)
Serviceteile (siehe Seite 19)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 18)
 mit EcoSmart®
 ohne EcoSmart®
Deutsch
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Le produit est exclusivement conçu pour de l'eau
potable!
Nettoyage (voir la brochure ci-
jointe)
Instructions de service (voir
pages 20)
Montage
voir pages 17
Dimensions (voir pages 18)
Pièces détachées (voir pages 19)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 18)
 avec EcoSmart®
 sans EcoSmart®
Français
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
The product is exclusively designed for drinking water!
Cleaning (see enclosed brochure)

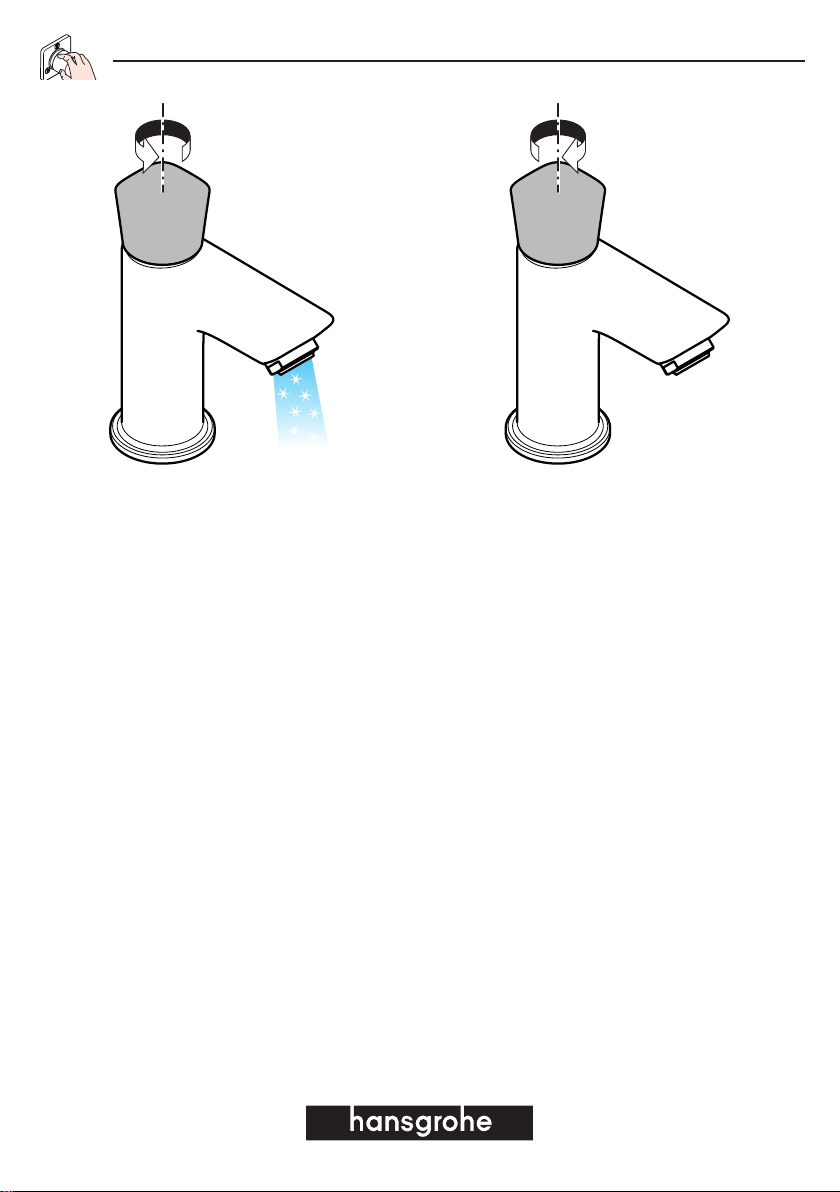

Operation (see page 20)
Assembly
see page 17
Dimensions (see page 18)

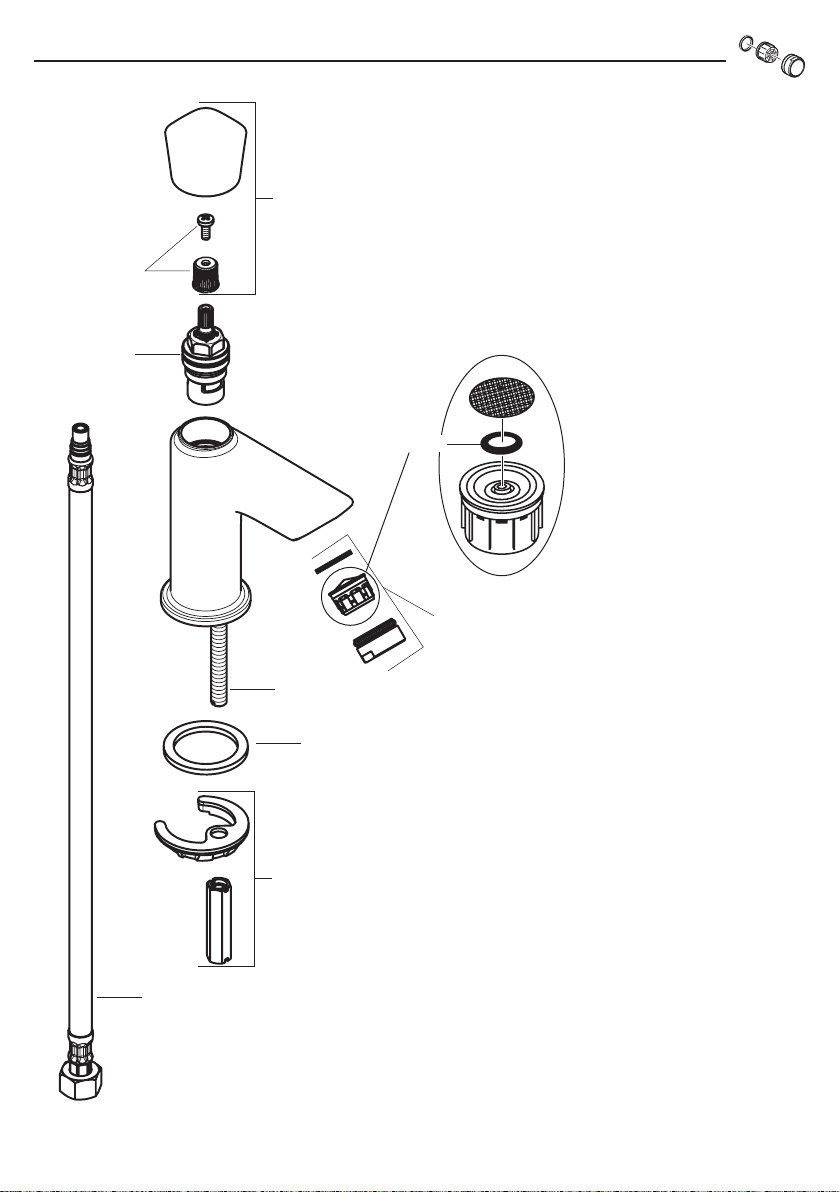

Spare parts (see page 19)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram
(see page 18)
 with EcoSmart®
 without EcoSmart®
English
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Il prodotto è concepito esclusivamente per acqua
potabile!
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg. 20)
Montaggio
vedi pagg. 17
Ingombri (vedi pagg. 18)
Parti di ricambio (vedi pagg. 19)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 18)
 con EcoSmart®
 senza EcoSmart®
Italiano
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
El producto ha sido concebido exclusivamente para
agua potable.
Limpiar (ver el folleto adjunto)
Manejo (ver página 20)
Montaje
ver página 17
Dimensiones (ver página 18)
Repuestos (ver página 19)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 18)
 con EcoSmart®
 sin EcoSmart®
Español
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Het product is uitsluitend ontworpen voor drinkwater!
Reinigen (zie bijgevoegde bro-
chure)
Bediening (zie blz. 20)
Montage
zie blz. 17
Maten (zie blz. 18)
Service onderdelen (zie blz. 19)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 18)
 met EcoSmart®
 zonder EcoSmart®
Nederlands
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er udelukkende beregnet til drikkevand!
Rengøring (se venligst den vedlagte
brochure)
Brugsanvisning (se s. 20)
Montering
se s. 17
Målene (se s. 18)
Reservedele (se s. 19)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 18)
 med EcoSmart®
 uden EcoSmart®
Dansk
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• As tubagens e a torneira têm que ser montadas, enxagua-
das e verificadas de acordo com as normas em vigor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Este produto foi única e exclusivamente concebido para
água potável!
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 20)
Montagem
ver página 17
Medidas (ver página 18)
Peças de substituição
(ver página 19)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 18)
 com EcoSmart®
 sem EcoSmart®
Português
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Produkt przeznaczony wyłącznie do wody pitnej!
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona 20)
Montaż
patrz strona 17
Wymiary (patrz strona 18)
Części serwisowe
(patrz strona 19)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 18)
 z EcoSmart®
 bez EcoSmart®
Polski
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Čištění (viz přiložená brožura)
Ovládání (viz strana 20)
Montáž
viz strana 17
Rozmìry (viz strana 18)
Servisní díly (viz strana 19)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 18)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Česky
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Čistenie (nájdete v priloženej
brožúre)
Obsluha (viď strana 20)
Montáž
viď strana 17
Rozmery (viď strana 18)
Servisné diely (viď strana 19)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 18)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Slovensky
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。 安装
后将不认可运输损害或表面损伤。
• 请遵守当地国家现行的安装规定。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
技术参数
本龙头配有EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
该产品专为饮用水设计！
清洗(附有小手册)
操作(参见第页 20)
安装
参见第页17
大小(参见第页 18)
备用零件(参见第页 19)
请勿使用含有乙酸的硅！
符号说明
流量示意图
(参见第页 18)
 带有 EcoSmart®
 无 EcoSmart®
中文
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Изделие предназначено исключительно для питьевой воды!
Очистка (см прилагаемая брошю-
ра)
Эксплуатация (см. стр. 20)
Монтаж
см. стр. 17
Размеры (см. стр. 18)
Κомплеκт (см. стр. 19)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 18)
 C EcoSmart®
 Без EcoSmart®
Русский
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
A terméket kizárólag ivóvízhez tervezték!
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a oldalon 20)
Szerelés
lásd a oldalon 17
Méretet (lásd a oldalon 18)
Tartozékok (lásd a oldalon 19)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 18)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Magyar
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Puhdistus (katso oheinen esite)
Käyttö (katso sivu 20)
Asennus
katso sivu 17
Mitat (katso sivu 18)
Varaosat (katso sivu 19)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 18)
 sisältää EcoSmart®
 ilman EcoSmart®
Suomi
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkten är enbart avsedd för dricksvatten!
Rengöring (se den medföljande
broschyren)
Hantering (se sidan 20)
Montering
se sidan 17
Måtten (se sidan 18)
Reservdelar (se sidan 19)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Flödesschema
(se sidan 18)
 med EcoSmart®
 utan EcoSmart®
Svenska
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Produktas skirtas tik geriamajam vandeniui!
Valymas (žr. pridedamoje brošiū-
roje)
Eksploatacija (žr. psl. 20)
Montavimas
žr. psl. 17
Išmatavimai (žr. psl. 18)
Atsarginės dalys (žr. psl. 19)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 18)
 su EcoSmart®
 be EcoSmart®
Lietuviškai
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pitku vodu!
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu 20)
Sastavljanje
pogledaj stranicu 17
Mjere (pogledaj stranicu 18)
Rezervni djelovi (pogledaj strani-
cu 19)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 18)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Hrvatski
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ürün sadece şebeke suyu için tasarlanmıştır!
Temizleme (birlikte verilen broşür)
Kullanımı (bakınız sayfa 20)
Montajı
bakınız sayfa 17
Ölçüleri (bakınız sayfa 18)
Yedek Parçalar (bakınız sayfa 19)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 18)
 EcoSmart® dahil
 EcoSmart® hariç
Türkçe
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţi-
nerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
Date tehnice
Bateria este dotată în serie cu EcoSmart® (limita-
tor de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produsul este destinat exclusiv pentru apă potabilă.
Curăţare (vezi broşura alăturată)
Utilizare (vezi pag. 20)
Montare
vezi pag. 17
Dimensiuni (vezi pag. 18)
Piese de schimb (vezi pag. 19)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Diagrama de debit
(vezi pag. 18)
 cu EcoSmart®
 fără EcoSmart®
Română
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart®
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Καθαρισμός (βλ. συνημμένο φυλ-
λάδιο)
Χειρισμός (βλ. Σελίδα 20)
Συναρμολόγηση
βλ. Σελίδα 17
Διαστάσεις (βλ. Σελίδα 18)
Ανταλλακτικά (βλ. Σελίδα 19)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Διάγραμμα ροής
(βλ. Σελίδα 18)
 με EcoSmart®
 χωρίς EcoSmart®
Ελληνικά
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umiva-
nja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart®
(omejevalnikom pretoka)
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je zasnovan izključno za sanitarno vodo!
Čiščenje (glejte priloženi brošuri)
Upravljanje (glejte stran 20)
Montaža
glejte stran 17
Mere (glejte stran 18)
Rezervni deli (glejte stran 19)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Diagram pretoka
(glejte stran 18)
 z omejevalnikom pretoka EcoSmart®
 brez omejevalnika pretoka EcoSmart®
Slovenski
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
Tehnilised andmed
Segistisari on toodetud koos EcoSmart® (veehul-
gapiirajaga)
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Toode on ette nähtud eranditult joogivee jaoks!
Puhastamine (vt kaasasolevast
brošüürist)
Kasutamine (vt lk 20)
Paigaldamine
vt lk 17
Mõõtude (vt lk 18)
Varuosad (vt lk 19)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Läbivooludiagramm
(vt lk 18)
 EcoSmart® olemas
 EcoSmart® puudub
Estonia
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
Tehniskie dati
Jaucējkrāns tiek ražots kopā ar EcoSmart®
(caurteces ierobežotāju)
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Tīrīšana (skatiet pievienotajā bro-
šūrā)
Lietošana (skat. lpp. 20)
Montāža
skat. lpp. 17
Izmērus (skat. lpp. 18)
Rezerves daļas (skat. lpp. 19)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Caurplūdes diagramma
(skat. lpp. 18)
 ar EcoSmart®
 bez EcoSmart®
Latvian
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
Tehnički podaci
Ove armature imaju serijski ugrađen
EcoSmart® (ograničavač protoka vode)
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pijaću vodu!
Čišćenje (vidi priloženoj brošuri)
Rukovanje (vidi stranu 20)
Montaža
vidi stranu 17
Mere (vidi stranu 18)
Rezervni delovi (vidi stranu 19)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Dijagram protoka
(vidi stranu 18)
 sa ograničavačem EcoSmart®
 bez ograničavača EcoSmart®
Srpski
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
Tekniske data
Armatur er standardmessig utstyrt med EcoS-
mart® (gjennomstrømningsbegrenser)
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er utelukkende designet for drikkevann!
Rengjøring (se vedlagt brosjyre)
Betjening (se side 20)
Montasje
se side 17
Mål (se side 18)
Servicedeler (se side 19)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Gjennomstrømningsdiagram
(se side 18)
 med EcoSmart®
 uten EcoSmart®
Norsk
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
Технически данни
Арматурата е оборудвана серийно с
EcoSmart® (ограничител на протичане)
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Продуктът е разработен само за питейна вода!
Почистване (от приложената
брошура)
Обслужване (вижте стр. 20)
Монтаж
вижте стр. 17
Размери (вижте стр. 18)
Сервизни части (вижте стр. 19)
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Диаграма на потока
(вижте стр. 18)
 с EcoSmart®
 без EcoSmart®
БЪЛГАРСКИ
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
Të dhëna teknike
Rubineti është i pajisur si standard me
EcoSmart® (Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Pastrimi (shikoni broshurën
bashkëngjitur)
Përdorimi (shih faqen 20)
Montimi
shih faqen 17
Përmasat (shih faqen 18)
Pjesët e servisit (shih faqen 19)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Diagrami i qarkullimit
(shih faqen 18)
 me EcoSmart®
pa EcoSmart®
Shqip
15

















®EcoSmart

1 
0,50,1
1,6
)PSI147101


)20

17
)18
)19




)18
®EcoSmart 

®EcoSmart


16

17
7 Nm
SW 10 mm
SW 19 mm
8 Nm
1 2
3 4

18
max.40
45°
388 133
84
Ø 46
79
Ø 36
35
G 3/8
MyCube
71017000
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,
0
bar
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0
,5
0
036912 15 18 21 24 27 30
MPa
00
,
10
,
20
,
30
,
40
,
5
Q = l/min
Q = l
/
sec
EcoSmart®
EcoSmart®
1
2
MyCube
71017000

19
98932000
97736000
97608000
92237000
EcoSmart®
MyCube
71017000
92372000
(M24x1 - 5 l / min)
SW 22 mm
97206000
(G 3/8)
SW 19 mm
96016000
SW 11 mm
94009000
SW 17 mm

20
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό / zapreti /
sulgege / aizvērt / zatvori / lukke / затваряне / mbylle /

öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть / nyitás /
avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt / otvoriti /
åpne / отваряне / hape / 
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com 03/2015 9.02991.01
