Hans Grohe Raindance Select Showerpipe 27286000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime
rreth montimit 29
AR  30 Raindance Select Showerpipe
27286000 / 27286400

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Der beigepackte Filtereinsatz muss eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Brause
führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,15 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150±12mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 40)
Reinigung (siehe Seite 38) und beiliegende Broschüre
Griff Demontage (siehe Seite 39)
Bedienung (siehe Seite 37)
Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg
stellen.
Montage siehe Seite 32
Maße (siehe Seite 31)
Wartung (siehe Seite 36)
• Der Thermostat ist mit Rückflussverhinderern ausgestattet. Rückfluss-
verhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Safety Function (siehe Seite 35)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Symbolerklärung
Durchflussdiagramm (siehe Seite 31)
 Handbrause
 Kopfbrause
Sonderzubehör (nicht im Lieferumfang enthalten)
Einjustieren (siehe Seite 34)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Prüfzeichen (siehe Seite 40)
Kein essigsäurehaltiges Silikon verwenden!
Fliesenausgleichsscheibe chrom #95960000 (siehe Seite 40)

3
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d'autres objets !
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Les dimensions d'installation indiquées dans la notice de montage sont idéales
pour des personnes d'une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-
fie la hauteur minimum et que la modification des cotes de raccord doit entrer en
ligne de compte.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• L’ élément-filtre, pièce jointe, doit être installé pour éviter l’ infiltration d’ impuretés
venant du réseau. Ceux-ci pourraient influencer le fonctionnement de ce produit
et même endommager des pieces mobiles. Des réclamations à la suite de l’usage
de la pomme de douche sans joint-tamis de hansgrohe ne peuvent pas faire
partie de notre garantie.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,15 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Dimension d´arrivée: 150±12mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
Français
Pièces détachées (voir pages 40)
Nettoyage (voir pages 38) et brochure ci-jointe
poignée Démontage (voir pages 39)
Instructions de service (voir pages 37)
Pour vider le pommeau de la douchette, l'incliner légèrement après
l'utilisation.
Montage voir pages 32
Dimensions (voir pages 31)
Entretien (voir pages 36)
• Le mitigeur thermostatique est équipé de clapets anti-retour. Les cla-
pets anti-retour doivent être examinés régulièrement conformément à
la norme EN 1717 ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très
chaude et très froide.
Safety Function (voir pages 35)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Description du symbole
Diagramme du débit (voir pages 31)
 Douchette
 pomme de douche
Accessoires en option (ne fait pas partie de la fourni-
ture)
Réglage (voir pages 34)
Le montage terminé, contrôler la température de l’eau puisée au miti-
geur thermostatique. Un étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Classification acoustique et débit (voir pages 40)
Ne pas utiliser de silicone contenant de l'acide acétique!
cale de compensation chromé #95960000 (voir pages 40)

4
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The product may only be used for bathing, hygienic and body cleaning pur-
poses.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using this product.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• The installation dimensions stated in these installation instructions are ideal for
people of approximately 1800 mm in body height. The dimensions can be
altered if required. In this case, pay attention to the fact that a change of instal-
lation height will also change the minimum height, and that the altered mounting
dimensions must be taken into consideration.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The filter insert must be use to protect the shower against incoming dirt by pipe-
work. Incoming dirt leads to defects or/and can damage parts of the shower;
such caused faults voids all liability and guarantee claims.
• The product is not designed to be used with steam baths!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,15 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150±12mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Spare parts (see page 40)
Cleaning (see page 38) and enclosed brochure
handle Dismounting (see page 39)
Operation (see page 37)
To empty the overhead shower after use, hold it in a slightly inclined
position.
Assembly see page 32
Dimensions (see page 31)
Maintenance (see page 36)
• The mixer is equipped with check valves. The check valves must be
checked regularly according to DIN EN 1717 in accordance with
national or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it is necessary
from time to time to turn the thermostat from total hot to total cold.
Safety Function (see page 35)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.

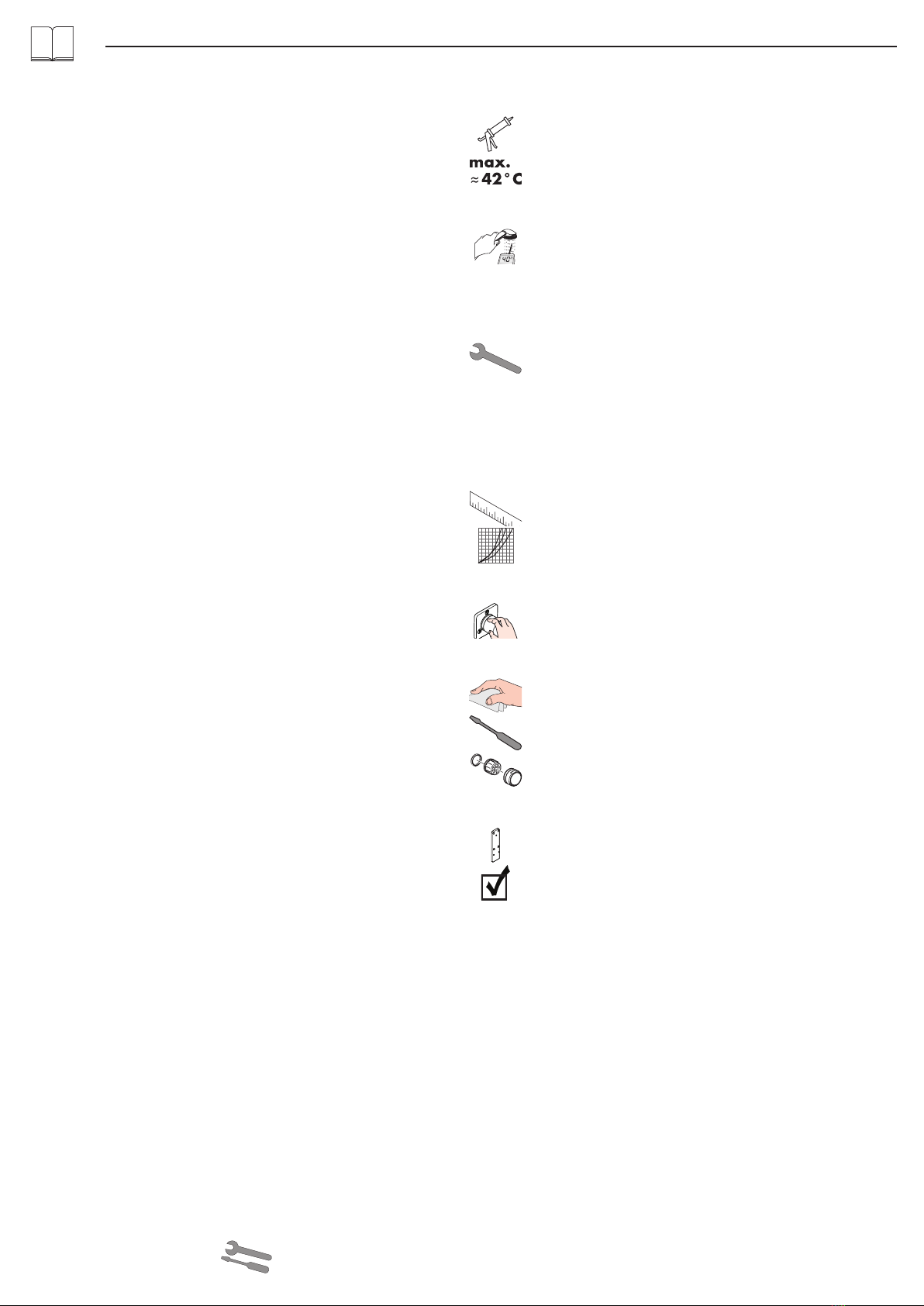

Symbol description
Flow diagram (see page 31)
 Hand shower
 overhead shower
Special accessories (order as an extra)
Adjustment (see page 34)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Test certificate (see page 40)
Do not use silicone containing acetic acid!
tile-matching-disk chrome plated #95960000 (see page 40)

5
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
Il braccio del soffione della doccia è progettato per sostenere solo quest'ultimo,
non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza suffi-
ciente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
montata separatamente.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-
sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare
attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria
indicata cambia e che bisogna considerare la modifica delle quote di collega-
mento.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• Il filtro supplementare deve essere utilizzato per proteggere la doccia dai depo-
siti di calcare. Tali impurita possono infatti causare difetti e/o danneggiare parti
della doccia; in questo caso la Hansgrohe non risponde dei danni.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,15 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Distanza di raccordo: 150±12mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Parti di ricambio (vedi pagg. 40)
Pulitura (vedi pagg. 38) e brochure allegata
maniglia Smontaggio (vedi pagg. 39)
Procedura (vedi pagg. 37)
Per svuotare la doccia di testa dopo averla usata, posizionarla legger-
mente obliqua.
Montaggio vedi pagg. 32
Ingombri (vedi pagg. 31)
Manutenzione (vedi pagg. 36)
• Il miscelatore termostatico è dotato di una valvola antiritorno. La
valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo
a tutto freddo.
Safety Function (vedi pagg. 35)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.

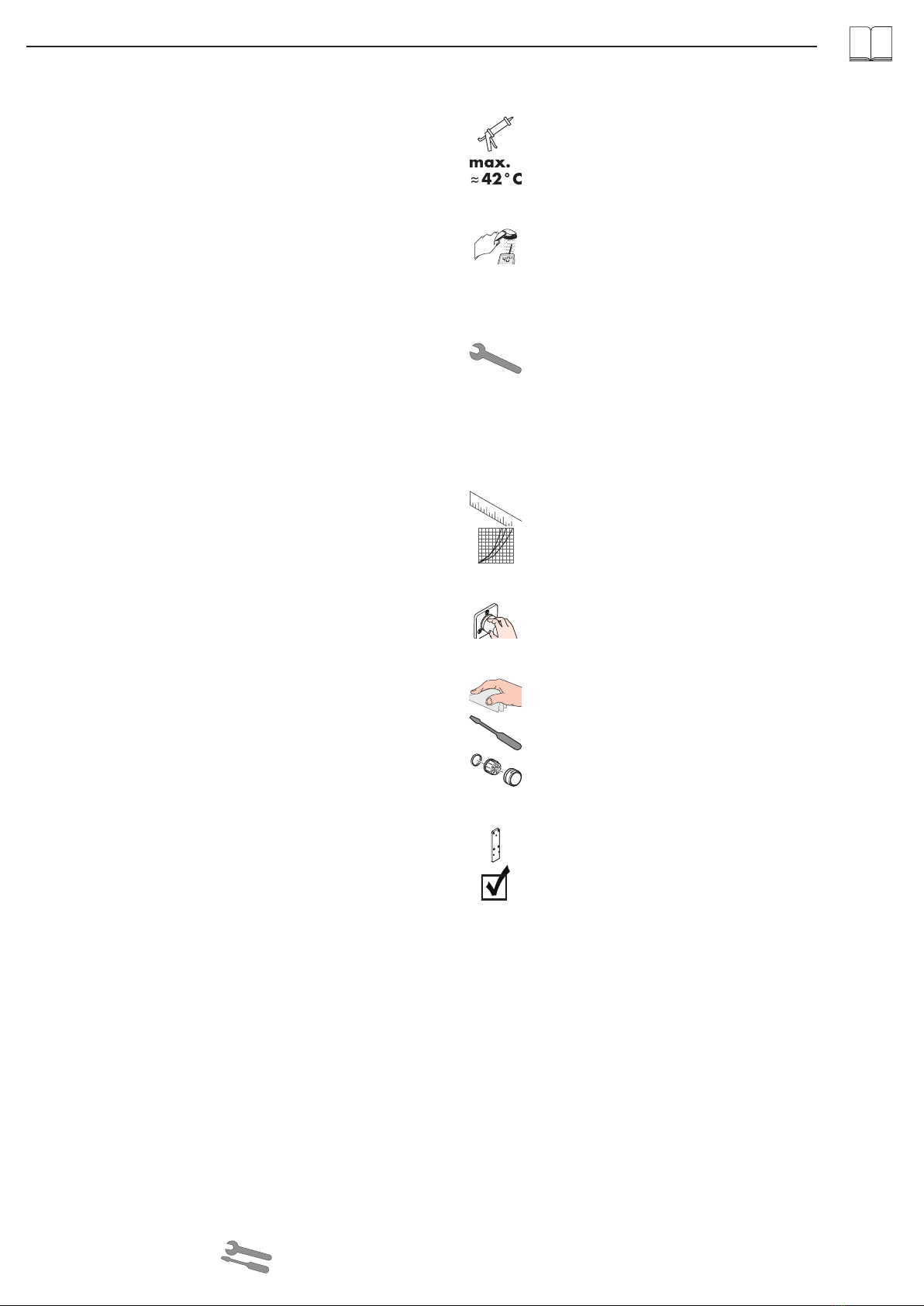

Descrizione simbolo
Diagramma flusso (vedi pagg. 31)
 Doccetta
 soffione doccia
Accessori speciali (non contenuto nel volume di fornitura)
Taratura (vedi pagg. 34)
Effettuata l’installazione del miscelatore termostatico bisogna con-
trollare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Segno di verifica (vedi pagg. 40)
Non utilizzare silicone contenente acido acetico!
distanziali da piastrella cromato #95960000 (vedi pagg. 40)

6
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-
zador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles del
cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre pulveri-
zador y cuerpo.
El producto no debe ser utilizado como un elemento de sujeción. Debe montar-
se un elemento de sujeción separado.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en cuenta que, en caso de modi-
ficación de la altura de montaje, cambia la altura mínima y habrá que adaptar
las medidas de conexión.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• La inserción del filtro debe usarse para proteger la ducha de la suciedad prove-
niente de las tuberias. Debe colocarse entre el flexo y la ducha mural. Infiltra-
ciones de suciedad deterioran el funcionamiento de la ducha mural y pueden
causar daños en el interior de la misma que no están cubiertas por la garantía
de Hansgrohe.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,15 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150±12mm
Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Español
Repuestos (ver página 40)
Limpiar (ver página 38) y folleto anexo
Mando Despiece (ver página 39)
Manejo (ver página 37)
Para vaciar la ducha, colóquela en una posición ligeramente inclinada
tras el uso.
Montaje ver página 32
Dimensiones (ver página 31)
Mantenimiento (ver página 36)
• El termostato está equipado con válvula, la cual evita el retorno del
agua a la tubería. Las válvulas anti-retorno tienen que ser controla-
das regularmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al año, por lo
menos).
• Para garantizar el funcionamiento duradero del termostato, el
mando del mismo debería girarse de vez en cuando del extremo frío
al extremo caliente.
Safety Function (ver página 35)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
Descripción de símbolos
Diagrama de circulación (ver página 31)
 Teleducha
 Ducha fija
Opcional (no incluido en el suministro)
Puesta a punto (ver página 34)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Marca de verificación (ver página 40)
No utilizar silicona que contiene ácido acético!
Pieza desuplemento cromado #95960000 (ver página 40)

7
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-
douche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De in de handleiding aangegeven montagematen richten zich op personen van
ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in
acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-
mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden
aangepast.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• De bijgeleverde filter moet ingebouwd worden om uit de leidingen tegen te
houden. Vuil uit de leidingen kan de werking van de hoofddouche negatief be-
invloeden en/of de hoofddouche beschadigen. Voor deze schade is Hansgrohe
niet verantwoordelijk.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,15 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150±12mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 40)
Reinigen (zie blz. 38) en bijgevoegde brochure
greep Demontage (zie blz. 39)
Bediening (zie blz. 37)
Om de hoofddouche leeg te maken, zet u deze na het gebruik licht
schuin.
Montage zie blz. 32
Maten (zie blz. 31)
Onderhoud (zie blz. 36)
• De thermostaat is voorzien van terugslagkleppen. Keerkleppen
moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk gel-
dende eisen op het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
• Om het soepel lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en heel warm worden
ingesteld.
Safety Function (zie blz. 35)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Symboolbeschrijving
Doorstroomdiagram (zie blz. 31)
 Handdouche
 hoofddouche
Toebehoren (behoort niet tot het leveringspakket)
Correctie (zie blz. 34)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Keurmerk (zie blz. 40)
Gebruik geen zuurhoudende silicone!
opvulschijf verchroomd #95960000 (zie blz. 40)

8
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800
mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste
højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages hen-
syn til de ændrede tilslutningsmål.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Den vedlagte filterindsats skal monteres for at forhindre at der kommer smuds
i bruseren fra rørsystemet. Indskyllet snavs kan have indflydelse på bruserens
funktion og/eller føre til beskadigelser på bruserens funktionsdele.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,15 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150±12mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 40)
Rengøring (se s. 38) og vedlagt brochure
Greb Afmontere (se s. 39)
Brugsanvisning (se s. 37)
Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.
Montering se s. 32
Målene (se s. 31)
Service (se s. 36)
• Termostaten er forsynet med kontraventil . Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
Safety Function (se s. 35)
Takket være Safety varmtvands-begrænsningen kan maksimaltempera-
turen forudindstilles eksempel max. 42º C.
Symbolbeskrivelse
Gennemstrømningsdiagram (se s. 31)
 Håndbruser
 Hovedbruser
Specialtilbehør (ikke med i leveringsomfang)
Justering (se s. 34)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Godkendelse (se s. 40)
Der må ikke benyttes eddikesyreholdig silikone!
Afstandsskive Krom #95960000 (se s. 40)

9
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O filtro de inserção deve ser utilizado para proteger o chuveiro de areias e resí-
duos provenientes da tubagem. Resíduos e areias podem danificar componentes,
ou provocar mau funcionamento do chuveiro; as avarias assim provocadas
anulam a nossa respons abilidade e anulam a nossa garantia.
• O produto não foi concebido para utilização em combinação com um banho de
vapor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,15 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150±12mm
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Português
Peças de substituição (ver página 40)
Limpeza (ver página 38) e brochura em anexo
Manípulo Desmontar (ver página 39)
Funcionamento (ver página 37)
Posicionar a cabeça do chuveiro numa posição inclinada para o
esvaziar após a utilização.
Montagem ver página 32
Medidas (ver página 31)
Manutenção (ver página 36)
• A misturadora está equipada com válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
• Para garantir um funcionamento suave do elemento termostático
é necessário de vez em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
Safety Function (ver página 35)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Descrição do símbolo
Fluxograma (ver página 31)
 Chuveiro de mão
 Chuveiro fixo
Acessórios especiais (não incluído no volume de forne-
cimento)
Afinação (ver página 34)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Marca de controlo (ver página 40)
Não utilizar silicone que contenha ácido acético!
Arruela espaçadora cromado #95960000 (ver página 40)

10
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-
wać osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca. Po-
wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Dołożony do opakowania filtr musi zostać zamontowany, jej zabezpieczeniu
przed zabrudzeniami z rur. Zanieczyszczenia mogą prowadzić do nieprawidło-
wego działania prysznicu lub spowodować jego uszkodzenie, za tak powstałe
uszkodzenia Hansgrohe nie przejmuje odpowiedzialności.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,15 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150±12mm
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe (patrz strona 40)
Czyszczenie (patrz strona 38) i dołączona broszura
Uchwyt Demontaż (patrz strona 39)
Obsługa (patrz strona 37)
Do opróżniania prysznica należy go po jego użyciu ustawić lekko na
skos.
Montaż patrz strona 32
Wymiary (patrz strona 31)
Konserwacja (patrz strona 36)
• Termostat wyposażony został w zabezpieczenia przed przepływem
zwrotnym. Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem zwrotnym
musi być kontrolowane (przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-
ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
Safety Function (patrz strona 35)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-
ną temperaturę np. na maks. 42ºC.
Opis symbolu
Schemat przepływu (patrz strona 31)
 Prysznic ręczny
 Prysznic sufitowy
Wyposażenie specjalne (Nie jest częścią dostawy)
Regulacja (patrz strona 34)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-
na temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Znak jakości (patrz strona 40)
Nie stosować silikonów zawierających kwas octowy!
Podkładka do wyrównania płytek ceramicznych chrom #95960000
(patrz strona 40)

11
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-
kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při
tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-
ná minimální výška a že je třeba brát ohled na připojovací rozměry.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo
nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci
sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-
huje záruka firmy Hansgrohe.
• Výrobek není určen k použití ve spojení s parní lázní!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,15 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150±12mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Servisní díly (viz strana 40)
Čištění (viz strana 38) a přiložená brožura
rukojeť Demontáž (viz strana 39)
Ovládání (viz strana 37)
Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce
šikmé polohy.
Montáž viz strana 32
Rozmìry (viz strana 31)
Údržba (viz strana 36)
• Termostat je vybaven omezovačem zpětného toku. U zpětných
ventilů se musí podle DIN EN 1717 v souladu s národními nebo regi-
onálními předpisy testovat jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat
čas od času nastavit na úplně horkou a úplně studenou vodu.
Safety Function (viz strana 35)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou
teplotu, např. max. 42ºC.
Popis symbolů
Diagram průtoku (viz strana 31)
 Ruční sprcha
 Horní sprcha
Zvláštní příslušenství (není součástí dodávky)
Nastavení (viz strana 34)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Zkušební značka (viz strana 40)
Nepoužívat silikon s obsahem kyseliny octové!
destička pro vyrovnání obkladů chrom #95960000 (viz strana 40)

12
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a
a je nutné dbať na rozmery rozmiestnenia prípojok.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-
čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu
sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje
záruka firmy Hansgrohe.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,15 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150±12mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 40)
Čistenie (viď strana 38) a priložená brožúra
rukoväť Demontáž (viď strana 39)
Obsluha (viď strana 37)
Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne
šikmej polohy.
Montáž viď strana 32
Rozmery (viď strana 31)
Údržba (viď strana 36)
• Batéria je vybavená spätným uzáverom. Pri spätných ventiloch sa
musí podľa DIN EN 1717 v súlade s národnými alebo regionálnymi
predpismi testovať ich funkčnosť (aspoň raz ročne).
• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa
termostat z času čas nastaviť na maximálne horúcu a maximálne
studenú vodu.
Safety Function (viď strana 35)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-
nú teplotu, napr. max. 42ºC.
Popis symbolov
Diagram prietoku (viď strana 31)
 Ručná sprcha
 Horná sprcha
Zvláštne príslušenstvo (nie je súčasťou dodávky)
Nastavenie (viď strana 34)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Osvedčenie o skúške (viď strana 40)
Nepoužívať silikón s obsahom kyseliny octovej!
doštička pre vyrovnanie obkladov chróm #95960000 (viď strana 40)

13
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬
头与人头之间有足够的距离。
该产品不得作扶柄使用。必须安装单独的扶柄。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度
改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的
改变。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 必须装上花洒所附带的滤柱式过滤网，以过滤管道里的杂质污物。杂质
污物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
• 本产品并非设计来与蒸气浴连接使用！
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,15-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
中心距离： 150±12mm
连接管线G1/2： 左热右冷
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
备用零件(参见第页40)
清洗(参见第页38)并附有小手册
手柄拆卸(参见第页39)
操作(参见第页37)
请在使用喷头后略微倾斜，排空其中水分。
安装参见第页32
大小(参见第页31)
保养(参见第页36)
• 此恒温龙头带有单向阀。单向阀必须在符合国家或当地的法
律的情况下按照DINEN1717定期检查（至少一年一次）。
• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动
调温器。
安全功能(参见第页35)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例
如最高温度为42℃
符号说明
流量示意图(参见第页31)
手持花洒
顶置花洒
选装附件(不在供货范围内)
校准(参见第页34)
安装完成后必须检查调温器的出水温度。如在取水处测量所得
的温度与调温器上设定的温度有偏差，那么必须进行调整。
检验标记(参见第页40)
请勿使用含有乙酸的硅胶！
匹配瓷砖的圆盘镀铬#95960000(参见第页40)

14
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
Кронштейн верхнего душа предназначен только для подсоединения верхнего
душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
Не допускайте попадания струи воды из разбрызгивателя на чувствительные
части тела (например, на глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Указанные в монтажной инструкции монтажные размеры идеальны для лиц
ростом около 1800 мм. В случае необходимости монтажные размеры сле-
дует менять. При этом нужно учесть, что при изменившейся высоте монтажа
меняется также и минимальная высота, а изменение установочных размеров
нужно принять во внимание.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Для предотворащения попадания частиц грязи из водопроводной сети
необходимо установить фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или привести к повреждению
функциональных деталей ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
• Изделие не предназначено для использования в паровой бане!
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,15 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150±12mm
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Русский
Κомплеκт (см. стр. 40)
Очистка (см. стр. 38) и прилагаемая брошюра
Рукоятка Демонтаж (см. стр. 39)
Эксплуатация (см. стр. 37)
Чтобы вода вытекла из верхнего душа, после ипользования поставь-
те его под небольшим наклоном.
Монтаж см. стр. 32
Размеры (см. стр. 31)
Техническое обслуживание (см. стр. 36)
• Термостат оснащен клапанами обратного течения. Защита об-
ратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
• Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
Safety Function (см. стр. 35)
С помощью функции Safety Function может быть задана максималь-
ная температура воды, например 42º C.
Описание символов
Схема потока (см. стр. 31)
 Ручной душ
 Верхний душ
Специальные принадлежности (не включено в объ-
ем поставки!)
Настройка (см. стр. 34)
После монтажа следует проверить температуру на выходе из тер-
мостата. Скорректируйте температуру воды, если она отличается
от установленной на термостате.
Знак технического контроля (см. стр. 40)
Не применяйте силикон, содержащий уксусную кислоту.
Шайба для выравнивания с уровнем плитки хром #95960000 (см.
стр. 40)

15
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót
kell felszerelni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-
gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból
származó szennyeződések kiküszöbölésére. A beáramló szennyeződések aka-
dályozhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből
adódó károkért a Hansgrohe nem felel.
• A terméket nem gőzfürdővel együttes használatra tervezték!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,15 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150±12mm
G 1/2 csatlakozás: hideg jobbra – meleg balra
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 40)
Tisztítás (lásd a oldalon 38) és mellékelt brossúrával
Fogantyú Leszerelés (lásd a oldalon 39)
Használat (lásd a oldalon 37)
A fejzuhany kiürítéséhez ezt használat után állítsa enyhén ferdén.
Szerelés lásd a oldalon 32
Méretet (lásd a oldalon 31)
Karbantartás (lásd a oldalon 36)
• A termosztát visszafolyás-gátlóval van felszerelve. A
visszafolyásgátlók működése a DIN EN 1717 szabványnak megfele-
lően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot
időről időre teljesen melegre és teljesen hidegre kell állítani.
Safety Function (Biztonsági funkció) (lásd a oldalon 35)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42
Celsius fokban maximálhatjuk.
Szimbólumok leírása
Átfolyási diagramm (lásd a oldalon 31)
 Kézi zuhany
 Fejzuhany
Egyéb tartozék (a szállítási egység nem tartalmazza)
Beszerelés (lásd a oldalon 34)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási
hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért
hőmérséklet eltér a termosztáton beállított hőmérséklettől.
Vizsgajel (lásd a oldalon 40)
Ne használjon ecetsavtartalmú szilikont!
Csempekiegyenlítő lemez króm #95960000 (lásd a oldalon 40)

16
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-
vä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,
ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-
korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava
huomioon liitäntöjen mitoissa.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian
huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-
kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei
vastaa tästä aiheutuneista vahingoista.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,15 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150±12mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Varaosat (katso sivu 40)
Puhdistus (katso sivu 38) ja oheinen esite
Kahva Irrotus (katso sivu 39)
Käyttö (katso sivu 37)
Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.
Asennus katso sivu 32
Mitat (katso sivu 31)
Huolto (katso sivu 36)
• Termostaatti on varustettu vastaventtiileillä. Vastaventtiilien toiminta
on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten
mukaisesti (DIN EN 1717, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
Safety Function (katso sivu 35)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-
taa, esimerkiksi maks. 42º C.
Merkin kuvaus
Virtausdiagrammi (katso sivu 31)
 Käsisuihku
 Pääsuihku
Erityisvaruste (ei kuulu toimitukseen)
Säätö (katso sivu 34)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Koestusmerkki (katso sivu 40)
Älä käytä etikkahappopitoista silikonia!
Laatansovituslevy kromi #95960000 (katso sivu 40)

17
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad och dusch.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Silpackningen som följer med duschen måste monteras för att undvika att smuts
från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig
allt ansvar för skador som kan härledas till detta.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,15 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150±12mm
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 40)
Rengöring (se sidan 38) och medföljande broschyr
Grepp Demontering (se sidan 39)
Hantering (se sidan 37)
Ställ huvudduschen lätt lutande efter användningen för att tömma den.
Montering se sidan 32
Måtten (se sidan 31)
Skötsel (se sidan 36)
• Termostaten är utrustad med backventiler. Backventilers funktion
måste kontrolleras regelbundet enligt nationella eller regionala
bestämmelser i enlighet med DIN EN 1717 (minst en gång per år).
• För att garantera att termostaten ej kalkar igen, ska den regelbundet,
en gång per vecka, konditioneras. Det sker genom att man några
gånger snabbt slås om temperaturen från hett till kallt och tillbaka.
Safety Function (se sidan 35)
Med hjälp av Safety Function kan du ställa in den önskade maximal-
temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för
barn.
Symbolförklaring
Flödesschema (se sidan 31)
 Handdusch
 Huvuddusch
Specialtillbehör (medföljer ej leveransen)
Inställning av maxtemperatur (se sidan 34)
När monteringen är klar måste termostatens tömningstemperatur kon-
trolleras. En justering är nödvändig om den uppmätta temperaturen vid
tappningsstället avviker från den som är inställd på termostaten.
Testsigill (se sidan 40)
Använd inte silikon som innehåller ättiksyra!
Kakelutjämningsbricka krom #95960000 (se sidan 40)

18
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-
gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkciona-
lumui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju "Hansgrohe"
atsakomybės neprisiima.
• Gaminis netinkamas naudoti garo pirtyje!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,15 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150±12mm
Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 40)
Valymas (žr. psl. 38) ir pridedama brošiūra
Rankenėlė Išmontavimas (žr. psl. 39)
Eksploatacija (žr. psl. 37)
Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek
įstrižai.
Montavimas žr. psl. 32
Išmatavimai (žr. psl. 31)
Techninis aptarnavimas (žr. psl. 36)
• Termostatas yra su grįžtamosios srovės sustabdymo vožtuvais. Atbu-
linio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
Apsaugos funkcija (žr. psl. 35)
"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota
iki, pvz., ne aukštesnės kaip 42º C.
Simbolio aprašymas
Pralaidumo diagrama (žr. psl. 31)
 Rankų dušas
 galvos dušas
Specialūs priedai (nėra pridedama)
Nustatymas (žr. psl. 34)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-
ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.
Bandymo pažyma (žr. psl. 40)
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Plytelių išlyginimo diskas chrom #95960000 (žr. psl. 40)

19
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-
snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja
i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljav-
štine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,15 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150±12mm
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi (pogledaj stranicu 40)
Čišćenje (pogledaj stranicu 38) i priložena brošura
Ručica rastavljanje (pogledaj stranicu 39)
Upotreba (pogledaj stranicu 37)
Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste
ga ispraznili.
Sastavljanje pogledaj stranicu 32
Mjere (pogledaj stranicu 31)
Održavanje (pogledaj stranicu 36)
• Termostat je opremljen nepovratnim ventilom Ispravnost nepovratnog
ventila mora se redovito provjeravati prema standardu DIN EN 1717
i u skladu sa važećim propisima (najmanje jednom godišnje).
• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-
žaja maksimalno tople u položaj maksimalno hladne vode.
Safety Funkcija (pogledaj stranicu 35)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Opis simbola
Dijagram protoka (pogledaj stranicu 31)
 Ručni tuš
 tuš iznad glave
Posebni pribor (Nije sadržano u isporuci!)
Regulacija (pogledaj stranicu 34)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Oznaka testiranja (pogledaj stranicu 40)
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Sustav za balansiranje protoka krom #95960000 (pogledaj stranicu
40)

20
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kulla-
nılabilir.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-
mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki ki-
şiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliğinin
değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı ölçülerindeki
değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin
sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-
malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin
önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarlara sebep
olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu tutulamaz.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,15 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150±12mm
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Yedek Parçalar (bakınız sayfa 40)
Temizleme (bakınız sayfa 38) ve birlikte verilen broşür
Kumanda kolu Sökme (bakınız sayfa 39)
Kullanımı (bakınız sayfa 37)
Kafa duşunu boşaltmak için kullanımdan sonra hafif eğri durmasını
sağlayın.
Montajı bakınız sayfa 32
Ölçüleri (bakınız sayfa 31)
Bakım (bakınız sayfa 36)
• Termostat, çek valflarla donatılmıştır. DIN EN 1717 ve ulusal stan-
dartlar doğrultusunda Çek valfler düzenli olarak kontrol edilmelidir. (
en az yılda bir kez)
• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli
aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.
Safety Function (bakınız sayfa 35)
Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.
42º C önceden ayarlanabilir.
Simge açıklaması
Akış diyagramı (bakınız sayfa 31)
 El duşu
 Baş duşu
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
Ayarlama (bakınız sayfa 34)
Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol
edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan
sıcaklıktan farklıysa, bir düzeltme gereklidir.
Kontrol işareti (bakınız sayfa 40)
Asetik asit içeren silikon kullanmayın!
Fayans dengeleme pulu krom #95960000 (bakınız sayfa 40)
