Hans Grohe Mediano 14907000 User manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

Montageanleitung
Mediano
14907000

2

3
1.1
2
8
9
1
12
MontageAnschlußschlauch
Montageflexiblederaccordement
Assemblyconnectinghose
Montaggioflessibile
Montajeconexiónflexible
Montageaansluitslangen
Monteringtilslutingslangerne
Monta¿ wê¿a przy³¹czeniowego
3
45
6
10
11
7

4
Montage
1. Zulaufleitungenfachgerechtdurchspülen.
2. Armatur mit Zwischenlage in Spültisch einset-
zen.
3. Große Kunststoffplatte, Gleitscheibe, Unterlag-
scheibe und Bundmutter über den Gewindestut-
zen schieben und Bundmutter von Hand
andrehen. Falls nicht genügend Platz vorhanden
ist,kann die große Kunststoffplatte weggelassen
werden.
4. Schlitzschraubenfestziehen.
5. AnschlußschläucheanEckventileanschließen;
kalt rechts - warm links.
6. SchlauchmitSchlauchmutter, Konus, Scheibe
undDichtunganschließen.
7. Bleigewichtemontieren-max. Auszugslänge
beachten,da der Schlauch sonst abknickt.
Nach der Montage!
8. Faustbrause und Sieb demontieren.
9. Brauseschlauchdurchspülen.
10. Sieb reinigen.
11. Sieb und Faustbrause montieren.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssenmüssenausgeglichen
werden.
Bedienung
Durch Anheben des Bügelgriffes wird der Mischer
geöffnet.
Schwenkungnachlinks = warmes Wasser, Schwen-
kung nach rechts = kaltes Wasser.

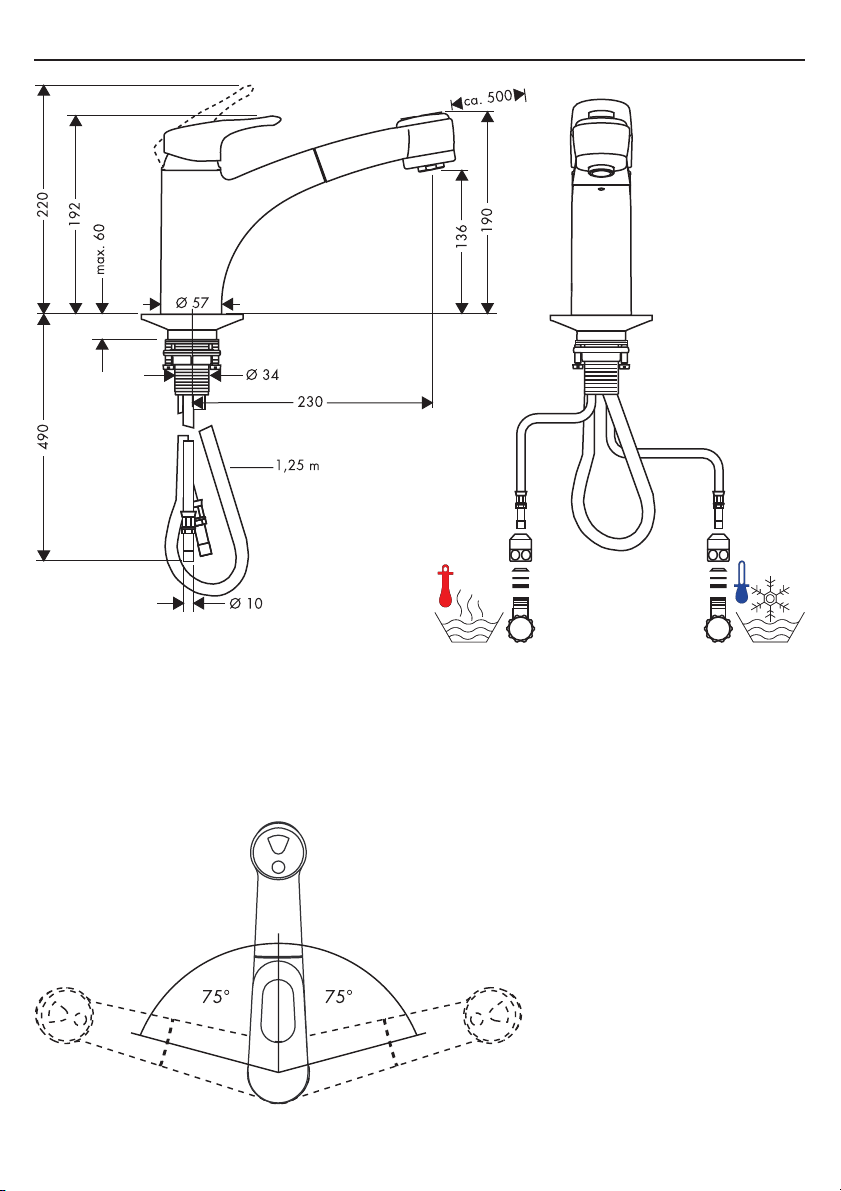

Die Faustbrause läßt sich ca. 50 cm aus dem
Auslauffutter herausziehen. Den Strahl stellt man
durch Druck auf die vordere Schaltfläche an der
Oberseite der Faustbrause zum Brausestrahl um. Die
RückstellungaufNormalstrahl erfolgt durch Druck
auf die hintere Schaltfläche oder nach Schließen
desBügelgriffesautomatisch.

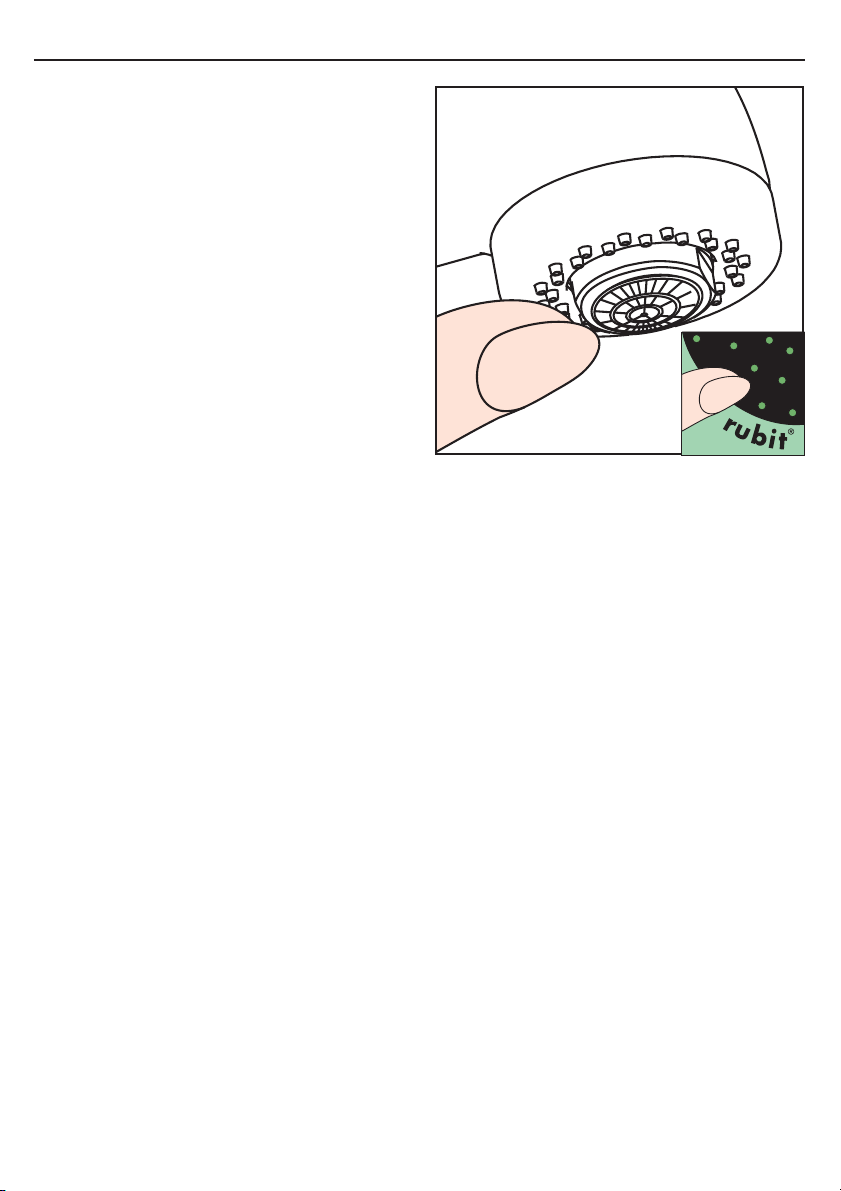

BeivermindertemWasserdurchsatzSchmutzfang-
siebzwischen Faustbrause und Schlauch reinigen.
Technische Daten
Betriebsdruck: max.10bar
EmpfohlenerBetriebsdruck: 1,5 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max.80°C
EmpfohleneHeißwassertemp.: 65° C
DurchflußleistungLuftsprudler: ca. 11 l/min3bar
DurchflußleistungNadelstrahl: ca. 12 l/min3bar
Warmwassertemperaturbegrenzung: optionalerhältlich
Prüfzeichen: P-IX9173/IB0
Eigensichergegen Rückfließen
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durch-
lauferhitzern eingesetzt werden wenn der Fließ-
druck mindestens 1,5 bar beträgt.

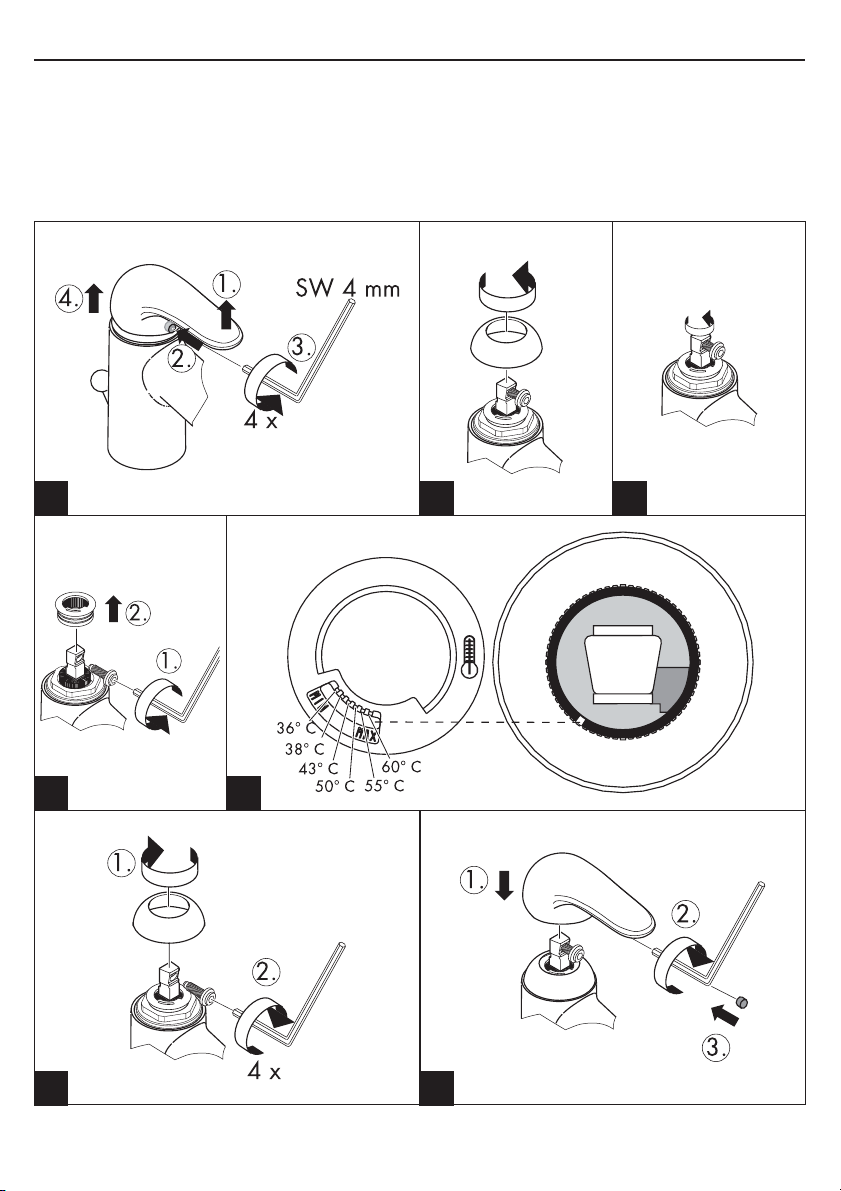

EinhandmischermitWarmwasserbegrenzung,
Justierung siehe Seite 12.
In Verbindung mit Durchlauferhitzern ist eine
Warmwassersperrenichtnotwendig.

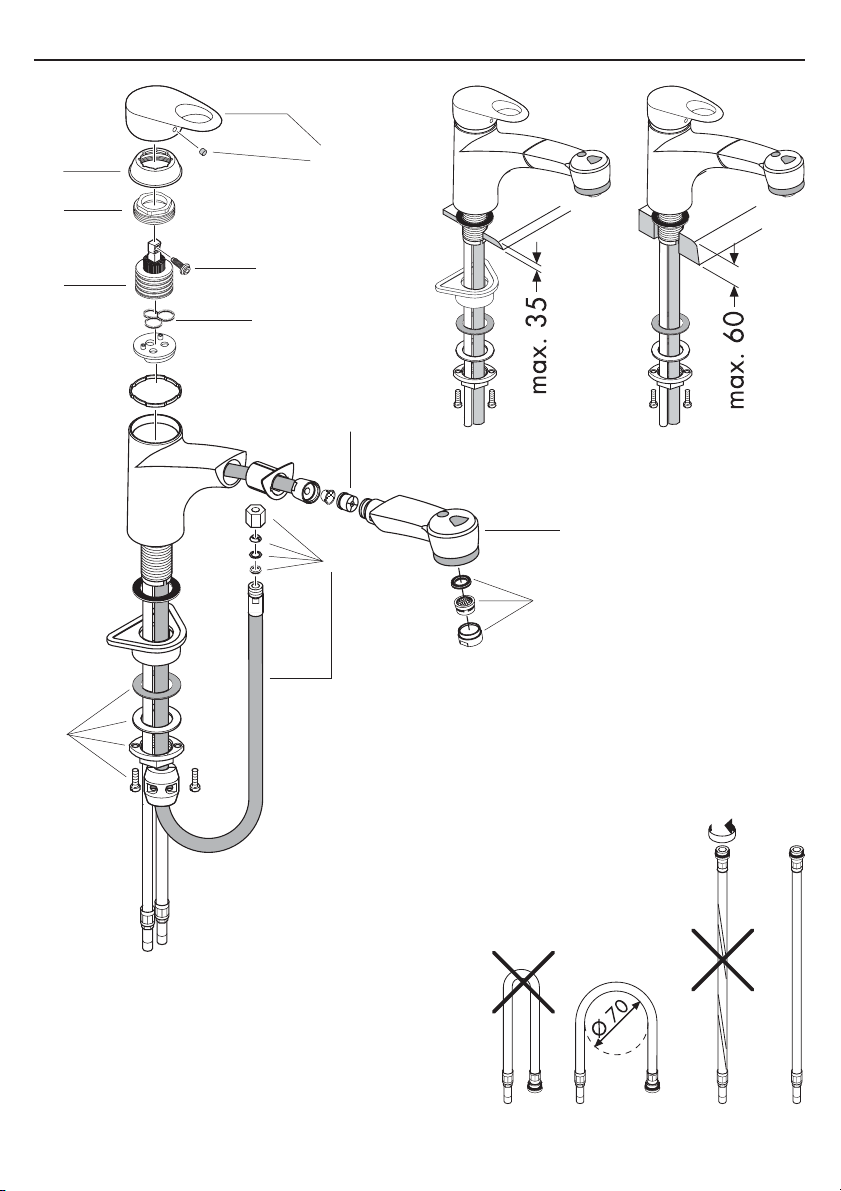

Serviceteile
1 Griff 14890000
1.1 Griffstopfen 94186000
2 Kappe 96391000
3 Mutter 94194000
4 Kartuschekpl. 92730000
5 Sicherungsschraube 96059000
6 Schlauch1,25 m 95048000
7 Faustbrausekpl. 14893000
8 Luftsprudlerkpl.(10) 13913000
9 Schaftbefestigungkpl. 95049000
10 Rückflussverhinderer DW15 (10) 94074000
11 Dichtung 95008000
12 Quetschverschraubung 96099000
Deutsch

5
Montage
1. Purgerlesconduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
l'évier.
3. Placer dans l'ordre sur le mitigeur, sous l'évier:
la grande plaque de fixation, le joint fibre, la
rondelle et l'écrou de serrage. En cas de
manque de place, utiliser le joint fibre, la
rondelle et l'écrou de serrage. Serrer l'écrou à
lamain.
4. Bloquerlesvis.
5. Branchement impératif par robinet d’arrêt et
d’équerre ou par raccord avec bague de
serrage en laiton et joint d’étanchéïté;
L’eau chaude à gauche - l’eau froide à droite.
6. Brancher le flexible avec l'écrou, le cône, la
rondelle et le joint.
7. Remonter le contre-poids. Respectez la longueur
maximale de sortie du flexible pour éviter sa
cassure.
Après le montage!
8. Démonter la douchette et le filtre.
9. Rincerleflexible.
10. Nettoyer le filtre.
11. Remonter la douchette et le filtre.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant sur l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide, tournant sur la
gauche = eau chaude.
La douchette poignée sortant du bec orientable a un
rayon d'action d'environ 50 cm. Le jet pluie
s'obtient par pression sur l'avant de l'inverseur
situe sur la douchette poing. Le retour sur jet normal
se fait par pression sur l'arrière de l'inverseur soit
par fermeture du mitigeur.
En cas de baisse du débit dévisser la douchette
poing et nettoyer le filtre.
Français
Informations techniques
Pressionmax.deserviceautorisée: 10bars
Pressiondeserviceconseillée: 1,5 - 5 bars
Pressionmaximumdecontrôle: 16bars
Températuremax.d'eauchaude: 80°C
Températurerecommandée: 65° C
Débit jet mousseur à 3 bars: env.11 l/min
Débit jet douche à 3 bar: env.12l/min
Limiteurd'eau chaude: disponibleenoption
Avec dispositif anti-retour
Lesmitigeursmonocommandes Hansgrohe
fonctionnent également en association à des
chauffe-eauà commande hydraulique ou thermique
à condition que la pression soit au minimum de 1,5
bars.
Mitigeur avec limitation de la température: pour le
réglrage voir page 12.
Une limitation de la température n'est pas néces-
saire quand le mitigeur est alimenté par un chauffe-
eauinstantané.
Pièces détachées
1 poignée 14890000
1.1 cachevis 94186000
2 capotsphérique 96391000
3 écrou 94194000
4 cartouchecpl. 92730000
5 vis 96059000
6 flexible1,25m 95048000
7 douchettepoingcpl. 14893000
8 aérateur cpl. (10) 13913000
9 fixationcpl. 95049000
10 clapet anti-retour DW15 (10) 94074000
11 joint 95008000
12 raccord à bague sertie 96099000

6
Assembly
1. Flushthrough the supply pipes.
2. Place the mixer including the sealing washer in
position on the sink.
3. Slip the plastic washer, the slide washer, the
metall washer and collar nut over the hose and
threaded base and tighten the collar nut by
hand. If there is not enough space, please use
only the slide washer and the metall without the
4. Tightenscrews.
5. Connect the connecting hose to the angle
valves;
cold right - hot left.
6. Connect the hose with hose nut, taper sleeve,
discandwasher.
7. Mount the hose weight - be careful by the max.
drawn out, otherwise the hose could be crack.
After the assembly!
8. Dismount the handspray and the filter.
9. Flush through the hose.
10. Cleaning the filter.
11. Mount the filter and the handspray
Large differences in pressure between the hot and
coldwatersupply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water, swivel to the right =
coldwater.
The handspray can be drawn approx. 50 cm out of
the arm lining. The spray mode is changed to
showerspray by pressing the front button on the
top of the sprayhead. By pressing the rear button
or switching off the water, the spray mode changes
toaeratedspray.
Ifthewaterflowdrops, clean the filter located between
hoseand handspray.
English
Technical Data
Operatingpressure: max.10bars
Recommendedoperatingpressure: 1,5 - 5 bars
Testpressure: 16 bars
Hot water temperature: max.80°C
Recommendedhotwatertemperature: 65° C
Rateofflowby3bars aeratedspray: 11l/min
Rateofflowby3barsshowerspray: 12l/min
hotwaterlimiter: orderseparatly
Backflowandvacuum breaker
Hansgrohe single lever mixers can be used together
withhydraulicallyand thermically controlled
continuous flow heaters if the flow pressure is at
least1.5bars.
To adjust the hot water limiter on single lever mixers,
pleasesee page 12.
No adjustment is necessary when using a continu-
ous flow water heater.
Spare parts
1 handle 14890000
1.1 screw cover 94186000
2 flange 96391000
3 nut 94194000
4 cartridgecpl. 92730000
5 lockingscrew 96059000
6 hose 1,25 m 95048000
7 handsprayassy 14893000
8 aeratorcpl. (10) 13913000
9 fixation set 95049000
10 non return valve DW15 (10) 94074000
11 seal 95008000
12 squeezingconnection 96099000

7
Montaggio
1. Lavare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore nel lavello.
3. Inserire la placca sotto lavello in plasticam,
l'anellodi protezione e la placca sotto lavelloed
avvitare a mano la ghiera di fissagio sul corpo
filettatodel miscelatore.Se non si ha abbastanza
spazio é necessario usare l'anello di protezione
elaplacca sotto lavello.
4. Avvitare bene le viti con intaglio.
5. Collegare i flessibili ai rubinetti a squadra sotto
lavello.
Freddo a destra - caldo a sinistra.
6. Collegareilflessibile.
7. Montarelamassa del flessibile - siate sicuridella
distanzaaltrimenti il flessibile potrebbe
rompersi.
Dopo il montaggio!
8. Smontare la doccetta e il filtro.
9. Farscorrerel'acqua attraverso il flessibile.
10. Pulire il filtro.
11. Montare il filtro e la doccetta.
Attenzione!
Compensare le differenze di pressione tra i
collegamentidell'acqua fredda edell'acquacalda.
Uso
Ilmiscelatoresiapresollevando la maniglia a forma
distaffa.
Rotazione verso sinistra = acqua calda, rotazione
versodestra = acqua fredda.
La doccetta a mano si può estrarre dal rivestimento
dell'uscita di circa 50 cm. Per ottenere un getto a
doccia si deve premere il comando anteriore
sopra la bocca di erogazione estraibile. Per tornare
al getto normale è sufficiente premere il comando
posteriore oppure chiudere il miscelatore.
In caso di diminuzione dell’erogazione pulire il filtro
situato tra la doccetta ed il flessibile.
Dati tecnici
Pressioned'uso: max.10bar
Pressioned'usoconsigliata: 1,5 - 5 bar
Pressionediprova: 16 bar
Temperaturadell'acquacalda: max.80°C
Temp.dell'acquacaldaconsigliata: 65° C
Potenza di erogazione getto areato: 11 l/min 3 bar
Potenzadierogazionegetto pioggia: 12 l/min 3 bar
limitatorediacquacalda: dispo.inopzione
Sicurezzaantiriflusso
I miscelatori Hansgrohe possono venire usati con
caldaiea"bassapressione" se la pressione del flusso
è almeno di 1,5 bar.
Regolazionedel limitatore di erogazione di acqua
caldedeimiscelatori monocomando, vedere pagina
12. In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio
1 maniglia 14890000
1.1 tappino 94186000
2 cappuccio 96391000
3 ghieradifissaggio 94194000
4 cartucciacompleta 92730000
5 avvitare di sicurezza 96059000
6 flessibile1,25m 95048000
7 bocca erogazioneestraibile compl. 14893000
8 rompigettocompl.(10) 13913000
9 setdi fissaggio compl. 95049000
10 valvolaantiriflussoDW15(10) 94074000
11 guarnizione 95008000
12 serraggio a vite 96099000
Italiano

8
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el fregadero junto con el
elementointermedio de goma.
3. Subirarandelagrande,la junta, arandela
peguenay la tuerca y enroscarla manualmente.
Sihubiera poco espacio, colocar la junta,
arandelapeguena y la tuerca y enroscarla
manualmente.
4. Fijarlostornillos.
5. Conectarlosconexión flexible con las llaves de
escuadra.
Frío hacia la derecha, caliente hacia la
izquierda.
6. Conectarelflexible.
7. Montar el peso de plomo, tener en cuenta la
salidamáximapara no doblar el flexo.
Después del montaje!
8. Desmontar el cabezal de la ducha y el filtro.
9. Haga correr agua por el flexo.
10. Limpie elfiltro.
11. Montar el filtro y el cabezal de la ducha.
Grandesdiferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
Elmezcladorseabrelevantandolamanecilla.
Giro hacía la izquierda = agua caliente, giro hacía
la derecha = agua fría.
La ducha es extensible hasta 50 cm aprox. Para
cambiar el chorro de normal a ducha debe
apretarse el botón en la parte superior del caño
extraible. El retorno a chorro normal se consique
apretando el botón trasero o automaticamente al
cerrar el grifo.
En el caso que se redusera el caudal deberá
limpiarse el filtro situado entre la ducha de mano y
el tubo.
Datos técnicos
Presión en servicio: max.10bares
Presión recomendada en servicio: 1,5 - 5 bares
Español
Presión de prueba: 16 bares
Temperaturadelagua caliente: max. 80° C
Temp.recomendadadelaguacaliente: 65° C
Caudalmáximo chorro aireado: 11l/min3bares
Caudalmáximo chorro lluvia: 12l/min3bares
limitacióndelaguacaliente: opcional
Seguro contra el retorno
LosmezcladoresHansgrohe pueden ser utilizados
junto con calentadores contínuos de agua que sean
manejadosdemanera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo de
1,5bares.
Mezcladormonomandoconlimitación del caudal de
agua caliente; ajuste ver pagina 12.
Encombiancióncon calentadores instantáneos no
esnecesario una limitación del caudal deagua
caliente.
Repuestos
1 Manecilla 14890000
1.1 Tapón 94186000
2 Kappe 96391000
3 Florón 94194000
4 Cartuchocompleto 92730000
5 Tornillo 96059000
6 Flexo1,25m 95048000
7 Duchaextraiblecompletto 14893000
8 Aireadorcompleto(10) 13913000
9 Setde fijación completo 95049000
10 Válvula antirretorno DW15 (10) 94074000
11 Junta 95008000
12 Tuercasgriferia 96099000

9
Montage
1. Toevoerleidingenvakkundigdoorspoelen.
2. Kraan met afdichtingsring in de gootsteen
monteren.
3. Kunststofplaat,fiberring, onderlegring wartel
over het schroefdraad en slang schuiven en de
wartelhandvast aandraaien. Bij weinig ruimte
fiberring en onderlegring gebruiken.
4. Beideschroevenaandraaien.
5. Aansluitslangenaanhoekstopkranenaansluiten.
Links = warm water, rechts = koud water.
6. Slangmetslangmoer, konsiche ring, glijring en
dichtingsringaansluiten.
7. Slanggewichtmonteren.
Na de montage!
8. Vuistdouche en zeef demonteren.
9. Doucheslangdoorspoelen.
10. Zeef reinigen.
11. Zeef en vuistdouche monteren.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraangeopend.
Naar links bewegen = warm water, naar rechts =
koudwater.
De vuistdouche kan ca. 50 cm uit zijn houder
getrokken worden. De straal is door één druk op de
voorste druktoets aan de bovenzijde van de
vuistdouche om te stellen in een douchestraal. Het
terugschakelen naar de normale straal volgt na één
druk op de achterste druktoets of volgt automa-
tisch na het sluiten van de kraan.
Bij verminderde waterdoorvoer zeefje tussen
vuistdoucheenslangschoonmaken.
Nederlands
Technische gegevens
Werkdruk: max.10bar
Aanbevolenwerkdruk: 1,5 - 5 bar
Getest bij: 16 bar
Temperatuurwarmwater: max.80°C
Aanbevolenwarmwatertemp.: 65° C
Doorstroomcapaciteit verluchter: 11l/min(3bar)
Doorstroomcapaciteitdouche: 12 l/min (3bar)
Warmwaterbegrenzing: optioneelverkrijgbar
Beveiligd tegen terugstromen
Hansgroheééngreepsmengkranenkunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
barbedraagt.
Eéngreepsmengkranenmetwarmwaterbegrenzing,
instelling zie blz. 12.
In kombinatie met geisers is een
warmwaterbegrenzingnietnoodzakelijk.
Service onderdelen
1 greep 14890000
1.1 greepstopje 94186000
2 afdekkap 96391000
3 moer 94194000
4 kardoeskompl. 92730000
5 borgschroef 96059000
6 slang1,25m 95048000
7 vuistdouche 14893000
8 perlatorkompl.(10) 13913000
9 schachtbevestigingssetkompl. 95049000
10 terugslagkleDW15(10) 94074000
11 dichting 95008000
12 klemverbinding 96099000
