Hans Grohe Metropol S 14061 Series User manual

Metropol S
14061XXX / 14062XXX
14066XXX / 14068XXX
Metropol S
14262XXX / 14264XXX
Montageanleitung

2
3

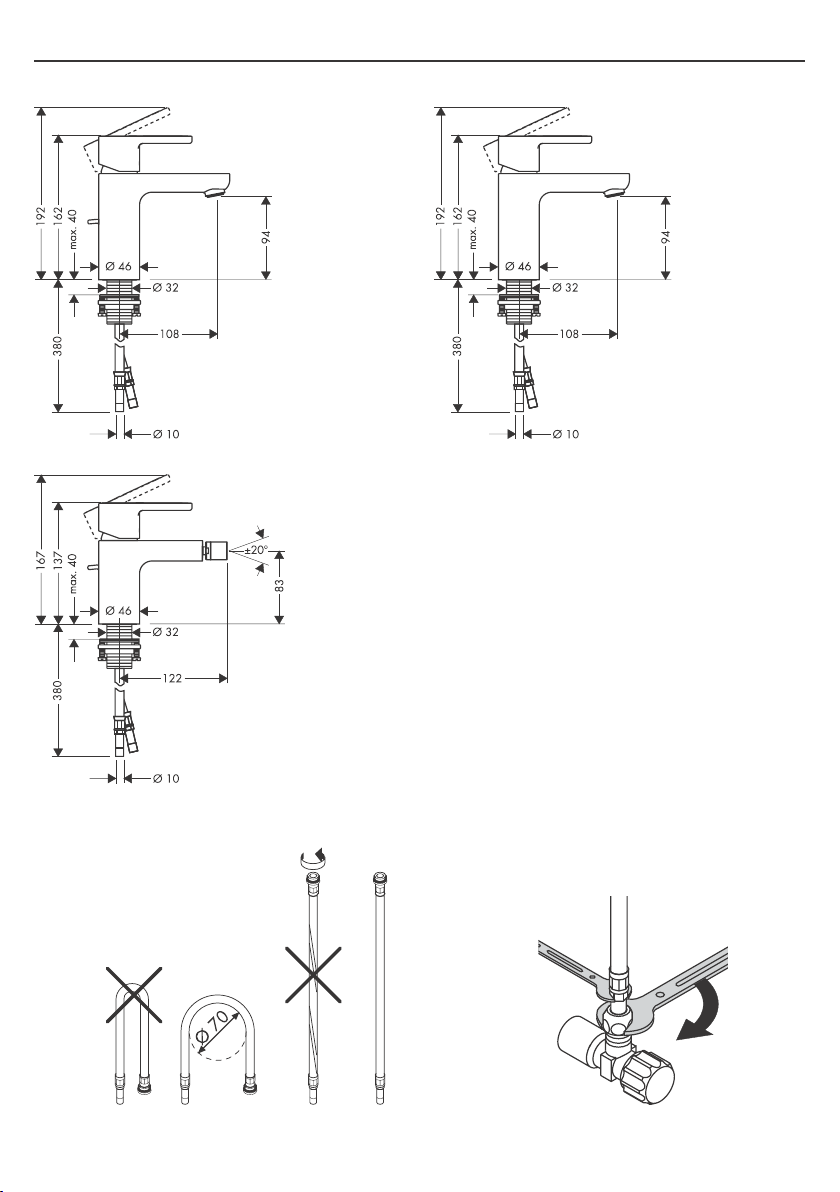

Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
14061XXX 14068XXX
14262XXX
SW 11 mm SW 19 mm

2
3
14066XXX14062XXX
14264XXX
SW 10 mm SW 19 mm

4
5
Installationskitt
Mastic d’installation
Installation kit
Mastice d’installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski
(not included!)
X
7
6
8
4
2
330x2
5
30x2
35x2
11
10
6a
1
1.1
9
12
13

4
5
Deutsch
Achtung! Die Armatur muss nach den
gültigen Normen montiert, gespült und
geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch
einsetzen.
3. Gleitscheibe, Unterlagscheibe und Bundmutter
über Schlauch und Gewindestutzen schieben
und Bundmutter von Hand andrehen.
4. Schlitzschrauben festziehen.
5. Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
6. Zugstange mit Ablaufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmässig mit Waterdimmer®
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer: 7 l/min 3
bar
Durchflussleistung ohne Waterdimmer:
14 l/min 3 bar
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen: beantragt
Hansgrohe Einhandmischer können in Verbind-
ung mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden wenn der
Fließdruck mindestens 1,5 bar beträgt.
Bei Problemen mit dem Durchlauferhitzer oder
wenn mehr Wasserdurchsatz gewünscht wird,
kann der Waterdimmer® (Durchflussbegrenzer
6a), der hinter dem Luftsprudler sitzt entfernt
werden.
Einhandmischer mit Warmwasserbegrenzung, Just-
ierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine Warm-
wassersperre nicht notwendig.
Serviceteile (siehe Seite 4)
1 Griff 14895XXX
1.1 Griffstopfen 96338000
2 Kappe 97406XXX
3 Mutter 97209000
4 Kartusche kpl. 92730000
5 Dichtung 95008000
6 Luftsprudler kpl. 97370XXX
7 Schaftbefestigung kpl. 13961000
8 Anschlussschlauch 96321000
9 Zugstange 96657XXX
10 Kugelgelenk 97362XXX
11 Luftsprudler kpl. 97360XXX
12 Anschlussrohr 96638000
13 Anschlussschlauch 97206000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfang enthalten)
XXX = Farbcodierung
000 = chrom
880 = edelmatt

6
7
Français
Attention! La robinetterie doit être instal-
lée, rincée et contrôlée conformément
aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Enfiler successivement sur le flexible et le
filetage du corps: la rondelle fibre, la rondelle
métallique et l’écrou et serrer l’écrou à la
main.
4. Bloquer les vis.
5. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de ser-
rage en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
6. Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Cette robinetterie est en série equipée
d’un waterdimmer® (limiteur de débit)
Débit avec waterdimmer à 3 bars: 7 l/min
Débit con waterdimmer à 3 bars: 14 l/min
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-
eau à commande hydraulique ou thermique à
condition que la pression soit au minimum de 1,5
bars.
Dans ce cas, veuiller enlever sur le mitigeur de
lavabo le waterdimmer® (limiteur de débit 6a) qui
se trouve derrière le mousseur.
Mitigeur avec limitation de la température: pour le
réglrage voir page 14.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 4)
1 poignée 14895XXX
1.1 cache vis 96338000
2 capot sphérique 97406XXX
3 écrou á six pans 97209000
4 cartouche cpl. 92730000
5 joint 95008000
6 aérateur cpl. 97370XXX
7 fixation cpl. 13961000
8 flexible de raccordements 96321000
9 tirette 96657XXX
10 rotule 97362XXX
11 aérateur cpl. 97360XXX
12 tube d’alimentation 96638000
13 flexible de raccordements 97206000
Accessoires en option
X clé de montage 58085000
(non inclus dans la livraison)
XXX = Couleurs
000 = chromé
880 = chromé mat

6
7
English
Attention! The fitting must be installed,
flushed and tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer
in position on the basin.
3. Slip the slide washer, washer and collar nut
over the hose and threaded base and tighten
the collar nut by hand.
4. Tighten screws.
5. Connect the supply pipes to the isolation
valves;
cold right - hot left.
6. Connect the pull rod to the pop-up waste.
The pressures of the cold and hot water connec-
tions must be balanced.
Operation
The mixer is activated by lifting the lever handle.
Move to the left = hot water,
move to the right = cold water.
Technical Data
This mixer series-produced with water-
dimmer® (flow limiter)
Rate of flow with waterdimmer: 7 l/min 3 bars
Rate of flow without waterdimmer: 14 l/min 3 bars
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Hansgrohe single lever mixers can be used
together with hydraulically and thermically con-
trolled continuous flow heaters if the flow pressure
is at least 1.5 bars.
If the continuous water heater causes any prob-
lems or there is not enough flow of water, the
waterdimmer® (6a) located behind the aerator
must be removed.

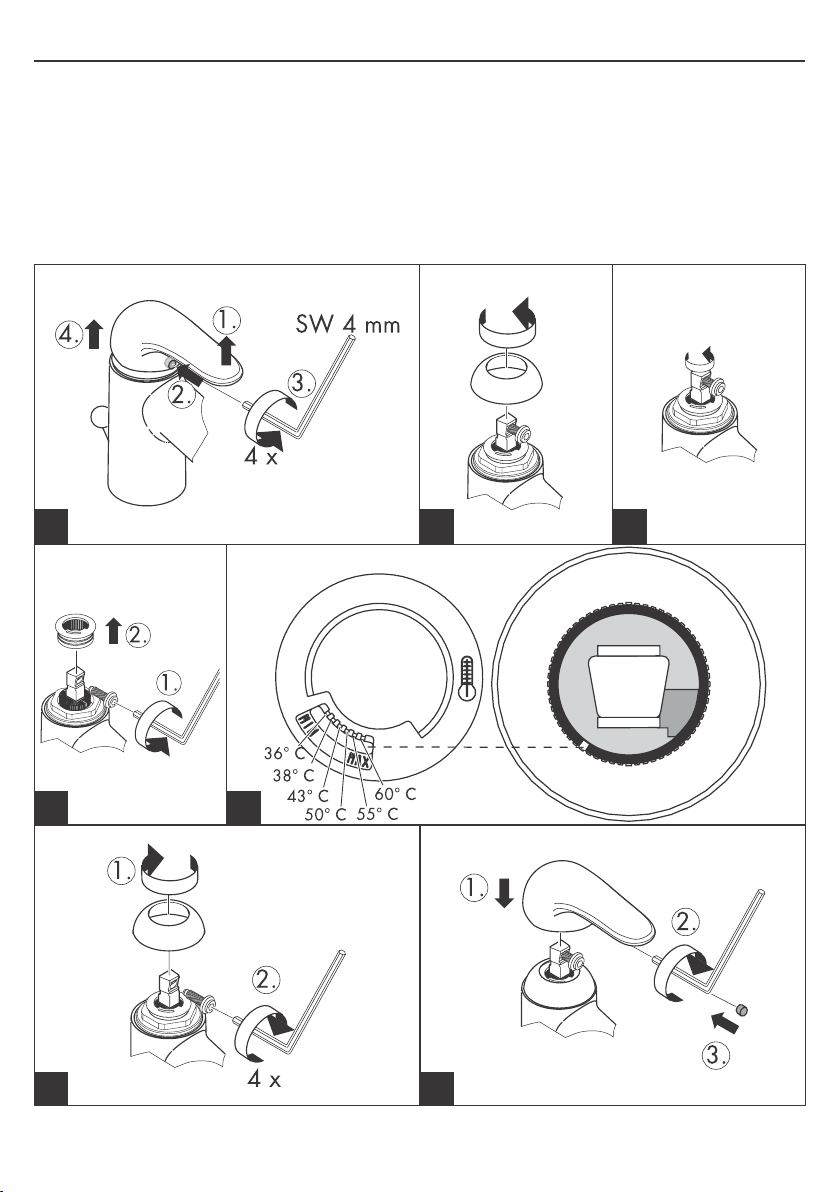

To adjust the hot water limiter on single lever mix-
ers, please see page 14.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 4)
1 handle 14895XXX
1.1 screw cover 96338000
2 flange 97406XXX
3 nut 97209000
4 cartridge cpl. 92730000
5 seal 95008000
6 aerator cpl. 97370XXX
7 fixing set 13961000
8 connection hose 96321000
9 pop up rod 96657XXX
10 ball joint 97362XXX
11 aerator cpl. 97360XXX
12 supply pipe 96638000
13 connection hose 97206000
Special accessories
X special tool set 58085000
(not part of delivery)
XXX = Colors
000 = chrome plated
880 = satin chrome

8
9
Italiano
Attenzione! La rubinetteria deve essere
installata, pulita e testata secondo le
istruzioni riportate.
Montaggio
1. Lavare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole, la rosetta di
appoggio e il dado con spallamento sopra il
flessibile ed il tronchetto filettato ed avvitare
manualmente il dado con spallamento.
4. Avvitare bene le viti con intaglio.
5. Collegare i tubi collegamento alle valvole ad
angolo. Freddo a destra - caldo a sinistra.
6. Collegare la barra di trazione alle valvola di
scarico.
Attenzione!
Compensare le differenze di pressione tra i col-
legamenti dell'acqua fredda e dell'acqua calda.
Procedura
Il miscelatore é azionato dal sollevamento della
leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
waterdimmer® (limitatore di flusso).
Potenza di erogaz. con waterdimmer: 7 l/min 3 bar
Potenza di erogaz. senza waterdimmer:14/min 3 bar
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di
flusso è almeno di 1,5 bar.
In questo caso togliere il waterdimmer® (limitatore
di flusso 6a) che si trova dietro il rompigetto.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pa-
gina 14.
In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 4)
1 manopola 14895XXX
1.1 tappino 96338000
2 cappuccio 97406XXX
3 ghiera di fissaggio 97209000
4 cartuccia completa 92730000
5 guarnizione 95008000
6 rompigetto compl. 97370XXX
7 set di fissaggio completo 13961000
8 raccordo flessibile 96321000
9 asta salterello 96657XXX
10 snodo sferico 97362XXX
11 rompigetto compl. 97360XXX
12 tubi collegamento 96638000
13 raccordo flessibile 97206000
Accessori speciali
X chiave per montaggio 58085000
(non compreso nel volume di fornitura)
XXX = Trattamento
000 = cromato
880 = satinato

8
9
Español
Atención! El grifo tiene que ser instalado,
probado y testado, según las normas en
vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Poner el anillo de deslizamiento, la arandela
y la tuerca con collar sobre el fexible y la
pieza de enlace roscada; apretar con la
mano la tuerca con collar.
4. Enroscar los tornillos en la tuerca.
5. Empalmar los tubos de unión con las llaves de
escuadra.
Frío hacia la derecha, caliente hacia la izqui-
erda.
6. Unir el tirador con la válvula automática.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla hacia arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie
Waterdimmer®.
Caudal máximo con waterdimmer: 7 l/min 3 bares
Caudal máximo sin waterdimmer: 14l/min 3 bares
Presión en servicio: max. 10 bares
Presión recomendada en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 1,5 bares.
En el caso arriba descrito hay que quitar el
waterdimmer® (limitador del caudal 6a) el cual se
encuentra detrás del aireador.
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 14.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 4)
1 Mando 14895XXX
1.1 Tapón 96338000
2 Florón 97406XXX
3 Tuerca 97209000
4 Cartucho 92730000
5 Junta 95008000
6 Aireador completo 97370XXX
7 Set de fijación completo 13961000
8 Conexión flexible 96321000
9 Tirador 96657XXX
10 Rótula 97362XXX
11 Aireador completo 97360XXX
12 Tubo 96638000
13 Conexión flexible 97206000
Opcional
X Llave de montaje 58085000
(no incluida en el volumen de suministro)
XXX = Acabados
000 = cromado
880 = satinado

10
11
Nederlands
Let op! Leidingen doorspoelen volgens
Norm. De mengkraan vervolgens mon-
teren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Glijring, onderlegring en moer over slang en
draadeinde heen schuiven en met de hand
aandraaien.
3. Beide schroeven aandraaien.
4. Aansluitpijpjes aan hoekstopkranen aanslui-
ten.
Links = warm water, rechts = koud water.
5. Trekstang aan de afvoerplug bevestigen.
Grote drukverschillen tussen de koud- en warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met Waterdimmer® (doorst-
roombegrenzer).
Doorstroomcapaciteit met waterdimmer:7 l/min (3 bar)
Doorstroomcap. zonder waterdimmer: 14 l/min(3bar)
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
Bij problemen met doorstroomtoestellen of wan-
neer een grotere waterdoorstroom gewenst is, kan
men de waterdimmer® (doorstroom-regelaar 6a)
die achter de perlator is gemonteerd, eenvoudig
verwijderen.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie pag. 4)
1 greep 14895XXX
1.1 greepstop 96338000
2 afdekkap 97406XXX
3 moer 97209000
4 kardoes kompl. 92730000
5 dichting 95008000
6 perlator kompl. 97370XXX
7 schachtbevestigingsset kompl. 13961000
8 aansluitslang 96321000
9 trekstang 96657XXX
10 kogelgewricht 97362XXX
11 perlator kompl. 97360XXX
12 aansluitpijpje 96638000
13 aansluitslang 97206000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)
XXX = Kleuren
000 = verchroomd
880 = mat
