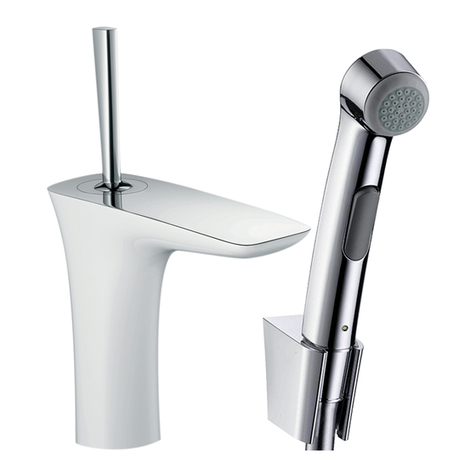

Hans Grohe PuraVida 15275400 Manual

PuraVida
15275400
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

2Montage siehe Seite 31
Serviceteile (siehe Seite 36)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 34)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• Aufgrund der Bauart der Bidette-Armatur,
tritt während des Betriebs der Handbrau-
se gerinfügig Wasser am Auslauf der
Armatur aus.
Durchflussdiagramm (siehe Seite
33)
 Durchflussleistung Mischer
 Durchflussleistung Handbrause
Maße (siehe Seite 33)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Im Fall, dass Wasser an der Armatur Richtung Schaft
fließt, muss der Strahlformer durch einen Standard
Luftsprudler 13913000 ersetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,25 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch

3
Montage voir page 31
Pièces détachées (voir pages 36)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
34)
• Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
• La construction de la robinetterie Bidette
fait qu‘une légère quantité d‘eau s‘écoule
au niveau de la sortie de la robinetterie,
lors du fonctionnement de la douchette.
Diagramme du débit (voir page
33)
 Débit du mélangeur
 Débit douchette
Dimensions (voir page 33)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Au cas où de l‘eau s‘écoulerait en direction de la
fixation sur le robinet, remplacer l‘ouverture de jet par
un aérateur standard 13913000.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,25 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l‘eau
potable!
Français

4Assembly see page 31
Spare parts (see page 36)
Cleaning
see enclosed brochure.
Operation (see page 34)
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolon-
ged period of non-use.
• Due to the design of the Bidette fittings,
a small amount of water will leak at the
outlet of the fitting when the hand shower
is running.
Flow diagram (see page 33)
 Rate of flow mixer
 Rate of flow handshower
Dimensions (see page 33)
Do not use silicone containing acetic acid!
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• The mixer can not used together with a continuous
flow water heater.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• If the water is flowing along the fixture in the direction
of the shaft, the spray former must be replaced with a
standard air bubbler 13913000.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,25 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
anti-pollution function
The product is exclusively designed for drinking water!
English

5
Montaggio vedi pagg. 31
Parti di ricambio (vedi pagg. 36)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 34)
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
• Dovuto dal tipo costruttivo del rubinetto
Bidette, durante il funzionamento della
doccia manuale dall‘uscita del rubinetto
fuoriesce minimamente dell‘acqua.
Diagramma flusso (vedi pagg.
33)
 Potenza di erogazione del miscelatore
 Potenza di erogazione docetta
Ingombri (vedi pagg. 33)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schi-
acciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato esclusiva-
mente per l‘giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Il diffusore del getto va sostituito da una valvola di
aerazione standard 13913000, nel caso che sul
valvolame in direzione del braccio scorre dell‘acqua.
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,25 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano

6Montaje ver página 31
Repuestos (ver página 36)
Limpiar
ver el folleto adjunto.
Manejo (ver página 34)
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
• Por el tipo de construcción del grifo del
bidet, cuando se utiliza la ducha de mano
sale menos agua por el grifo.
Diagrama de circulación (ver
página 33)
 Caudal mezclador
 Caudalmáximo Teleducha
Dimensiones (ver página 33)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Este grifo no es apto en combinación con un calenta-
dor continuo.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalaci-
ón so se reconoce ningún daño de transporte o de
superficie.
• En caso de que fluya agua en el grifo en dirección a
la cánula, el formador de chorro debe sustituirse con
un perlator estándar 13913000.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,25 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español

7
Montage zie blz. 31
Service onderdelen (zie blz. 36)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 34)
• Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• Vanwege de bouwwijze van de bidet-
armatuur komt er tijdens de werking van
de handdouche iets water uit de uitloop
van de armatuur vrij.
Doorstroomdiagram (zie blz. 33)
 Doorstroomcapaciteit mengkraan
 Doorstroomcapaciteit handdouche
Maten (zie blz. 33)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Het artikel kan niet in combinatie met een doorstroom-
toestel toegepast worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Indien aan de armatuur water in de richting van de
schacht vloeit, moet de straalvormer vervangen wor-
den door een standaard perlator 13913000.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,25 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands

8Montering se s. 31
Reservedele (se s. 36)
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 34)
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
• Pga. Bidette-armaturets byggemåde,
træder en ringe mængde vand ud af ar-
maturets afløb under håndbruserens drift.
Gennemstrømningsdiagram (se
s. 33)
 Gennemstrømnigskapacitet
etgrebsarmaturer
 Gennemstrømnigskap. håndbruser
Målene (se s. 33)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Armaturet bør ikke anvendes i forbindelse med en
gennemstrømningsvandvarmer.
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Hvis der flyder vand på armaturet i retning af skaftet,
skal stråleformeren udskiftes med en standard perlator
kpl. 13913000.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,25 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Thermische desinfectie: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk

9
Montagem ver página 31
Peças de substituição (ver página
36)
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 34)
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
• Devido ao tipo de construção da
misturadora Bidette existe algum fluxo de
água na saída da misturadora durante a
utilização do chuveiro de mão.
Fluxograma (ver página 33)
 Caudal misturadora
 Caudal chuveiro de mão
Medidas (ver página 33)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• A misturadora não pode ser utilizada com esquenta-
dores instantâneos ou caldeira.
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• No caso de a água escorrer da torneira em direcção
ao cano, é necessário substituir o moldador do jacto
por uma misturadora padrão 13913000.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,25 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português

10 Montaż patrz strona 31
Części serwisowe (patrz strona
36)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 34)
• Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody
pitnej.
• Ze względu na rodzaj konstrukcji armatu-
ry bidetu, w trakcie eksploatacji prysznica
ręcznego wydostaje się na wylocie
armatury niewielka ilość wody.
Schemat przepływu (patrz strona
33)
 Wydajność przepływu przez mieszacz
 Wydajność przepływu przez prysznic
ręczny
Wymiary (patrz strona 33)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Armatura nie może współpracować z przepływowymi
podgrzewaczami wody.
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na powierz-
chni.
• W przypadku, gdy woda w armaturze płynie
w kierunku trzpienia, kształtownik przepływu
należy zastąpić standardowym napowietrzaczem
13913000.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,25 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski

11
Montáž viz strana 31
Servisní díly (viz strana 36)
Čištění
viz přiložená brožura.
Ovládání (viz strana 34)
• Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
• Z důvodu typu konstrukce bidetové arma-
tury, dochází během provozu ruční sprchy
k drobnému vytékání vody na vývodu
armatury.
Diagram průtoku (viz strana 33)
 Průtokové množství baterie
 Průtokové množství ruční sprchy
Rozmìry (viz strana 33)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Armatura se nesmí používat v kombinaci s průtokovým
ohřívačem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• V případě, že voda proudí po armatuře směrem k
páčce baterie, musí být usměrňovač proudu nahrazen
standardním perlátorem 13913000.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,25 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky

12 Montáž viď strana 31
Servisné diely (viď strana 36)
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 34)
• Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
• Z dôvodu konštrukcie bidetovej armatúry
uniká počas prevádzky ručnej sprchy ne-
patrné množstvo vody z výstupu armatúry.
Diagram prietoku (viď strana 33)
 Prietokové množstvo zmiešavacej
batérie
 Prietokové množstvo ručnej sprchy
Rozmery (viď strana 33)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Armatúra sa nesmie používať v kombinácii s prietoko-
vým ohrievačom.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• V prípade, že voda prúdi po armatúre smerom k
páčke batérie, musí byť usmerňovač prúdu nahradený
štandardným perlátorom 13913000.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,25 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky

13
安装 参见第 31 页
备用零件 (参见第36页)
清洗
附有小手册
操作 (参见第34页)
• 汉斯格雅建议，清晨或在水流长时间
停滞后，前半升水不作饮用水使用。
• 由于坐浴龙头的结构形式，使用手持
花洒时龙头出水口溢出少许水。
流量示意图 (参见第33页)
龙头流速
手提花洒流速
大小 (参见第33页)
请勿使用含有乙酸的硅！
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品！
• 阀门不可与即热式热水器连接使用。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 若水在阀门上沿芯杆方向流动，必须用一个标准
喷气器13913000替换喷射成型器。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,25–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
中文

14 Монтаж см. стр. 31
Κомплеκт (см. стр. 36)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 34)
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
• В силу строения арматуры биде в
процессе работы ручного душа через
выпускное отверстие арматуры выходит
небольшое количество воды.
Схема потока (см. стр. 33)
 Пропускная способность смесителя
 Пропускная способность ручного
душа
Размеры (см. стр. 33)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы
• Применение арматуры при наличии проточного
нагревателя не допускается.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Если в рукоятке арматуры имеется утечка, то
формирователь струи следует заменить на
стандартный воздушный рассекатель 13913000.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,25 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой
воды!
Русский

15
Szerelés lásd a 31. oldalon
Tartozékok (lásd a 36. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a 34. oldalon)
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
• A bidette csaptelepének felépítése miatt,
a kézi zuhany üzemeltetése alatt enyhe
mértékben víz léphet ki a csaptelepből.
Átfolyási diagramm (lásd a 33.
oldalon)
 Átfolyási teljesítmény, keverő
 Átfolyási teljesítmény, kézi zuhany
Méretet (lásd a 33. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni!
• A vízcsapot nem lehet átfolyós vízmelegítővel hasz-
nálni.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• Ha a víz a csaptelepen a kar felé folyik, akkor a
vízsugár átalakító fejet 13913000 sz. standard légke-
verésesre kell cserélni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,25 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar

16 Asennus katso sivu 31
Varaosat (katso sivu 36)
Puhdistus
katso oheinen esite
Käyttö (katso sivu 34)
• Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
• Bideesuihku on rakenteeltaan sellainen,
että suihkua käytettäessä hanasta valuu
hieman vettä.
Virtausdiagrammi (katso sivu 33)
 Sekoittimen läpivirtausmäärä
 Käsisuihkun läpivirtausmäärä
Mitat (katso sivu 33)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Armatuuria ei voi käyttää läpimenovedenkuumentimen
yhteydessä.
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Siinä tapauksessa, että vesi valuu hanaa pitkin varren
suuntaan, säätöosa on vaihdettava vakiomalliseen
poresuuttimeen 13913000.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,25 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi

17
Montering se sidan 31
Reservdelar (se sidan 36)
Rengöring
se den medföljande broschyren
Hantering (se sidan 34)
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
• Bidette-blandarens konstruktion gör att det
rinner ut lite vatten ur blandaren medan
handduschen används.
Flödesschema (se sidan 33)
 Genomströmningskapacitet
ettgreppsblandare
 Genomströniningskapacitet handdusch
Måtten (se sidan 33)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Blandaren kan inte användas tillsammans med en
varmvattenberedare.
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Om det rinner vatten på blandaren mot handtaget
måste strålskivan bytas ut mot en standard perlator
13913000
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,25 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska

18 Montavimas žr. psl. 31
Atsarginės dalys (žr. psl. 36)
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 34)
• Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
• Dėl bidete dušelio konstrukcijos, naudo-
jant rankinį dušelį, iš maišytuvo išteka
nedaug vandens.
Pralaidumo diagrama (žr. psl.
33)
 Vandens pralaidumas. Maišytuvas
 Rankų dušo vandens pralaidumas
Išmatavimai (žr. psl. 33)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Armatūros negalima naudoti kartu su tekančio van-
dens šildytuvu.
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Jeigu vanduo bėga per jungtis strypo kryptimi, srovės
formavimo prietaisas turi būti pakeistas standartiniu
oro pūtikliu 13913000.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,25 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai

19
Sastavljanje pogledaj stranicu 31
Rezervni djelovi (pogledaj
stranicu 36)
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 34)
• Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
• Zbog konstrukcijske izvedbe armature
bidea tijekom rada ručnog tuša na ispustu
armature može izlaziti voda.
Dijagram protoka (pogledaj
stranicu 33)
 Protok vode Slavina
 Protok vode Ručni tuš
Mjere (pogledaj stranicu 33)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Armatura se ne može rabiti u kombinaciji sa protočnim
bojlerom.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• U slučaju da voda na armaturi teče u smjeru drška,
mjenjač mlaza se mora zamijeniti standardnim aerato-
rom 13913000.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,25 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski

20 Montajı Bakınız sayfa 31
Yedek Parçalar (Bakınız sayfa 36)
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 34)
• Hansgrohe sabahları uzun durgunluk
süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
• Bidette aramtürünün yapı türünden dolayı
el duşunun çalışması sırasında armatürün
çıkışından az miktarda su çıkar.
Akış diyagramı (Bakınız sayfa 33)
 Miks bataryanın debisi
 El duşunun debisi
Ölçüleri (Bakınız sayfa 33)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya geçerli normlara göre monte edilmeli,
yıkanmalı ve kontrol edilmelidir!
• Armatür bir akış ısıtıcısı ile birlikte kullanılamaz.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Armatür üzerindeki suyun gövde yönünde akması
durumunda püskürtme şekillendirici standart bir hava
püskürtme silindiri 13913000 ile değiştirilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,25 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
