Hans Grohe Metropol S14665 Series User manual

Montageanleitung

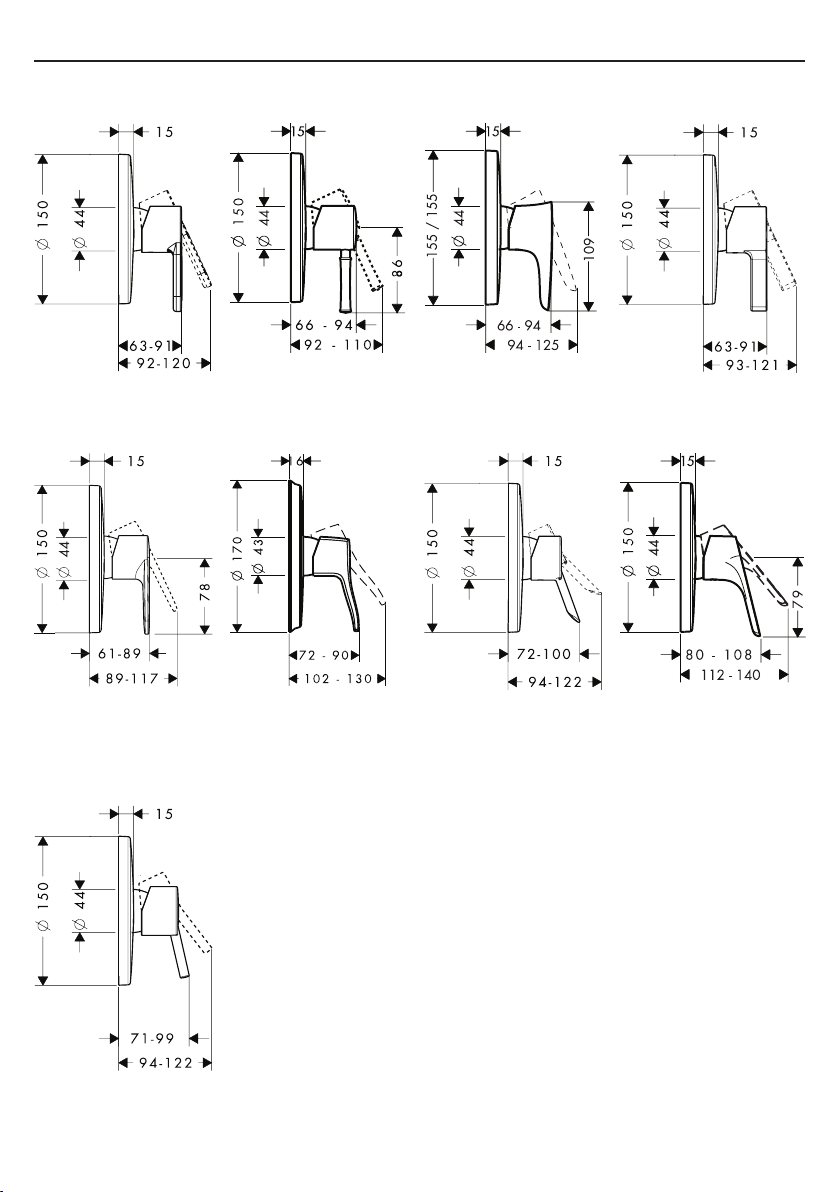

Metris S
31665000
Metropol S
14665XXX
Talis E²
31666000
Talis Classic
14165XXX
PuraVida
15665XXX
Talis S / Talis S²
32675000
Focus E²
31965000
Focus S
31763000
Metris Classic
31676XXX


Talis S / Talis S²
32675000
Focus S
31763000
Metropol S
14665XXX
Talis E²
31666000
Metris S
31665000
Talis Classic
14165XXX
Focus E²
31965000
PuraVida
15665XXX
Metris Classic
31676XXX


Prüfzeichen / Classication acoustique et débit / Test certicate / Segno di verica /
Marca de vericación / Keurmerk / Godkendelse / Marca de controlo / Znak jakości /
zkušební značka / Osvedčenie o skúške / 检验标记 / Знак технического контроля / Vizsgajel /
Koestusmerkki / Testsigill / Bandymo pažyma / Oznaka testiranja / Kontrol işareti /
Certicat de testare / Σήμα ελέγχου /
Prüfzeichen
Silikon (essigsäurefrei)
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
έΎΒΘΧ΍ ΓΩΎϬη
*
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
Ύδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩϦΧ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3έΎΑ .
/ Preskusni znak / Kontrollsertikaat /
Pārbaudes zīme / Ispitni znak / Prøvemerke / Контролен знак / Shenja e kontrollit
PA-IX DVGW SVGW ACS WRAS MCA KIWA
14665XXX 9710/IB X X X
14165XXX
15665XXX
1665000 9710/IB X X X
1666000 9710/IB X X
1676XXX
176000 9710/IB X X
675000 9710/IB X X X X

4
23
18
14
17
19
22
20
15
2
1
24
21
39x1,5
16x2
43x3
16
11
2
9
43x3
12
25
2
5
2
6
2
42
3
7
2
8
2
2
10
43x3
13

5

6
1 
 4

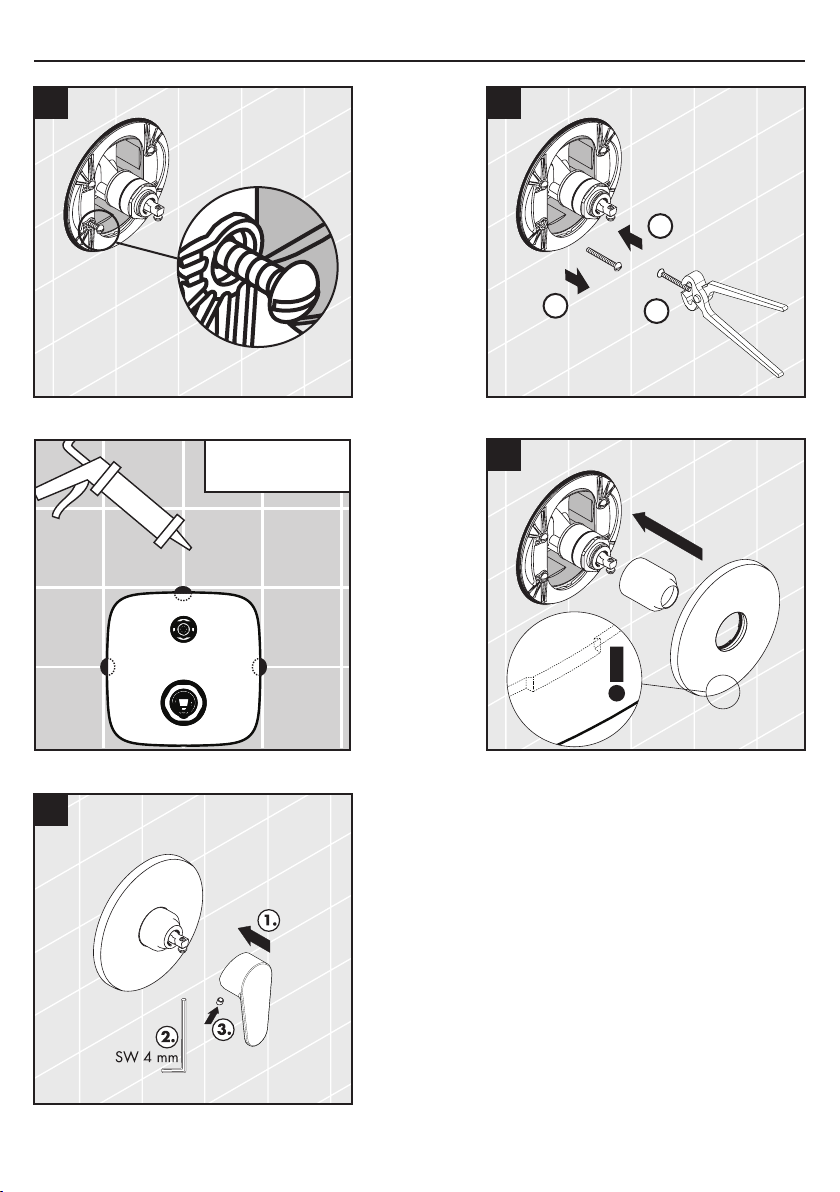

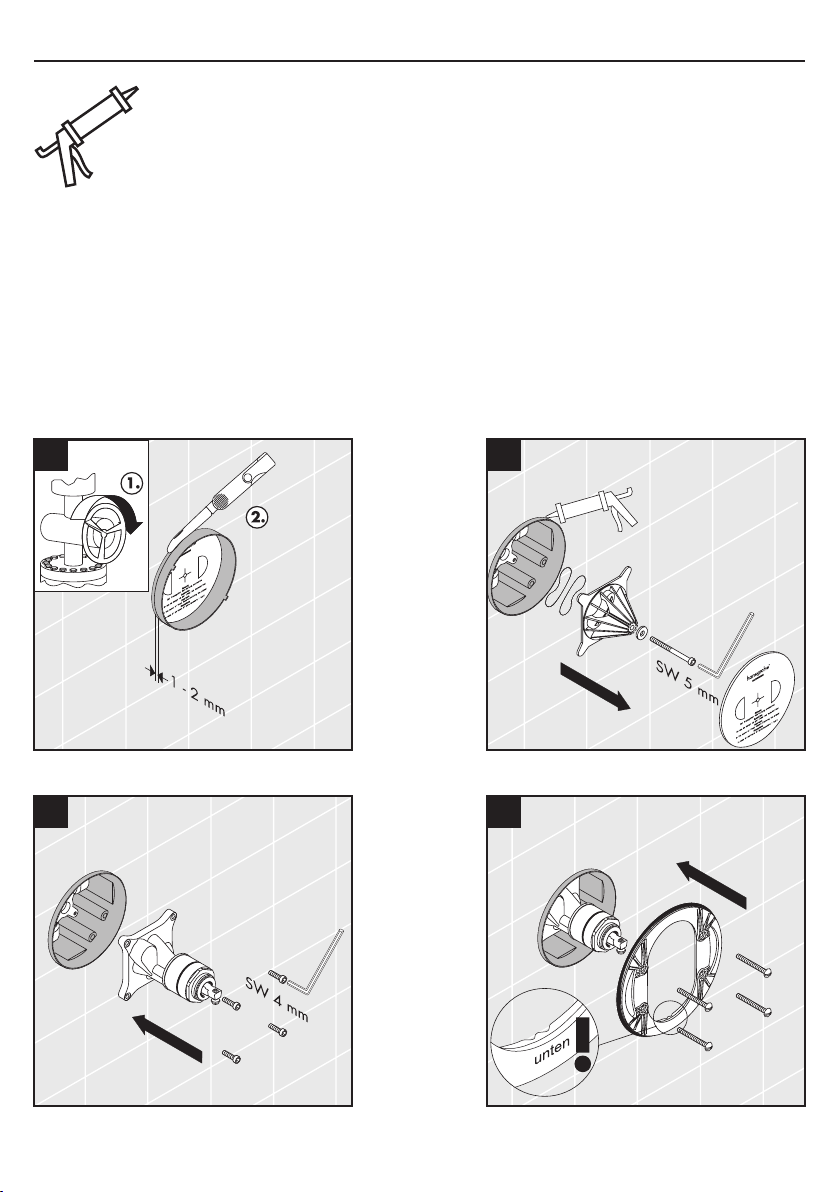

*Silikon
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)
*Silikon (bez kyseliny octové!)
*Silikon (bez kyseliny octovej!)
*硅胶（不含醋酸）
*Силикон (не содержит уксусной кислоты!)
*Szilikon (ecetsavmentes!)
*Silikoni (etikkahappovapaa!)
*Silikon (fri från ättiksyra!)
*Silikonas (be acto rūgšties!)
*Silikon (ne sadrži kiseline)
*Silikon (asetik asit içermeyen)
*Silicon (fără acid acetic!)
*Σιλικόνη (δίχως οξικό οξύ!)
Prüfzeichen
Silikon (essigsäurefrei)
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
έΎΒΘΧ΍ ΓΩΎϬη
*
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
Ύδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩϦΧ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3έΎΑ .
*Silikon (brez ocetne kisline)
*Silikoon (äädikhappeta!)
*Silikons (etiķskābi nesaturošs!)
*Silikon (ne sadrži sirćetnu kiselinu!)
*Silikon (uten eddiksyre)
*Силикон (без оцетна киселина!)
*Silikon (pa acid uthulle!)

7
5 6
1. .
.
!
7
8
PuraVida
15665XXX

8
1 
4 5
6 7


D Warmwasserbegrenzung: Warmwassertempe-
ratur 60°C, Kaltwassertemperatur 10°C, Fließdruck
0,3 MPa.
F Limiteur d’eau °Chaude: Température d’eau
°Chaude 60°C, Température d’eau froide 10°C,
Pression dynamique 0,3 MPa.
GB Hot water limiter: hot water temperature 60°C,
cold water temperature 10°C, ow rate 0,3 MPa.
I Limitatore di acqua calda: temperatura
dell’acqua calda 60°C, temperatura dell’acqua
fredda 10°C, pressione 0,3 MPa.
E Limita°Ción del agua caliente: temperature
del agua caliente 60 °C, temperatura del agua fria
10 °C, presión dinámi°Ca 0,3 MPa.
NL Warmwaterbegrenzing: Warmwatertem-
peratuur 60 °C, Koudwatertemperatuur 10 °C,
stroomdruk 0,3 MPa.
DK Varmtvandsbegrænsning: Varmtvandstem-
peratur 60o °C, koldtvandstemperatur 10o °C,
vandtryk 0,3 MPa.
P Limitador de água quente: Temperatura da
água quente 60 °C, Temperatura da água fria 10
°C, Pressão 0,3 MPa.
PL Ograni°Cznik ciepłej wody: Temperatura
ciepłej wody 60 °C, temperatura zimnej wody 10
°C, ciśnienie przepływu 0,3 MPa.
CZ Omezení teplé vody: teplota vody (teplé) 60
°C, teplota studené vody 10 °C, tlak proudu 0,3
MPa.
SK Obmedzenie teplej vody: teplota teplej vody
60 °C, teplota studené vody 10 °C, tlak prúdu 0,3
MPa.
PRC 热水限制：热水温度60°C，冷水温度10°C，
流动压力0, Mpa
RUS Ограничение расхода горячей воды:
температура горячей воды 60 °С, температура
холодной воды 10 °С, давление 0, МПа.
HU Melegvíz-korlátozás: melegvíz-hőmérséklet 60
°C, hidegvíz-hőmérséklet 10 °C, víznyomás 0,3
MPa.
FIN Kuumanveden rajoitin: kuuman veden läm-
pötila 60°C, kylmän veden lämpötila 10°C,
virtauspaine 0,3 MPa.
S Varmvattenreglering: Varmvattentemperatur
60 °C, Kallvattentemperatur 10 °C, ödestry°Ck
0,3 MPa.
LT Karšto vandens ribotuvas: karšto vandens
temperatūra 60°C, šalto vandens - 10°C, slėgis
0,3 MPa.
HR Limiter vruće vode: temperatura vruće vode
60 °C, temperatura hladne vode 10 °C, tlak 0,3
MPa.
TR Sıcak su sınırlaması: Sıcak su sıcaklığı 60 °C,
soğuk su sıcaklığı 10 °C, akma basıncı 0, MPa.
RO Limitator pentru apă caldă: Temperatură
apă caldă: 60 °C, temperatură apă rece: 10 °C,
presiune de curgere: 0,3 MPa.
GR Διάταξη περιορισμού ζεστού νερού:
θερμοκρασία ζεστού νερού 60 °C, θερμοκρασία
κρύου νερού 10 °C, πίεση ροής 0,3 MPa.
Prüfzeichen
Silikon (essigsäurefrei)
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
έΎΒΘΧ΍ ΓΩΎϬη
*
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
Ύδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩϦΧ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3έΎΑ .
UAE
SI Omejitev tople vode: temperatura tople vode
60 °C, temperatura mrzle vode 10 °C, pretočni
tlak 0,3 MPa.
EST Kuuma vee piiraja: kuum vesi 60 °C, külm vesi
10 °C, rõhk 0,3 MPa.
LV Karstā ūdens ierobežotājs: karstā ūdens
temperatūra 60°C, aukstā ūdens temperatūra
10°C, plūsmas spiediens 0,3 MPa.
SRB Ograničavač vruće vode: temperatura vruće
vode 60 °C, temperatura hladne vode 10 °C,
pritisak 0,3 MPa.
NO Varmtvannsbegrensning: Varmtvanns-tem-
peratur 60°C, kaldtvanns-temperatur 10°C, gjen-
nomstrømningstrykk 0,3 bar.
BG Ограничител за топлата вода: Температура
на топлата вода 60°C, Температура на студената
вода 10°C, хидравлично налягане 0,3 МПа.
AL Kufizimi i ujit të ngrohtë: Temperatura e ujit të
ngrohtë 60°C, temperatura e ujit të ftohtë 10 °C,
presioni i rrjedhjes 0,3 MPa.

10
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Bedienung
Durch Ziehen am Gri wird der Mischer geönet.
Schwenkung nach links = warmes Wasser,
nach rechts = kaltes Wasser.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchussleistung bei 0,3 MPa: ca. 32 l/min
(1 MPa = 10 bar = 147 PSI)
Hansgrohe Einhandmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens 0,15
MPa beträgt.

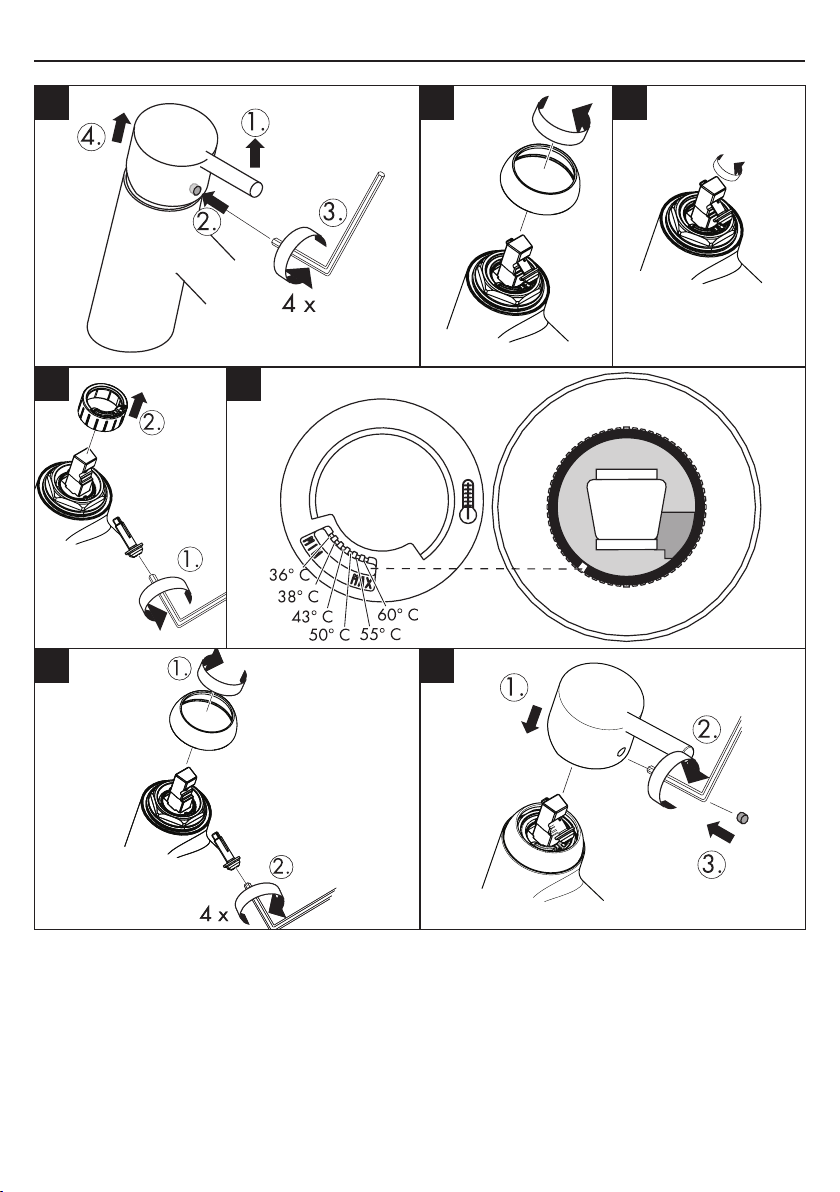

Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 6.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht notwendig.
Serviceteile (siehe Seite 3)
Gri Talis E² 31692000
Gristopfen 96338000
Gri Metropol S 14895XXX
Gri Focus S 31793000
Gri Talis S / Talis S² 32096000
Gri Metris S 31093000
Gri Talis Classic 14193XXX
Gri Focus E² 98532000
Gri PuraVida 95273XXX
Gri Metris Classic 31291XXX
Rosette 98792XXX
Rosette PuraVida 95276XXX
Rosette Metris Classic 95412XXX
Kugelrosette 98790XXX
Trägerschrauben 96454000
Trägerrosette 98793000
Mutter 98796000
Kartusche kpl. 92730000
Sicherungsschraube 96059000
Dichtung 95008000
Schraube M5 x 20 (4) 96525000
Schalldämpfer 94073000
Verlängerung 25 mm 13595000
Verlängerung 22 mm 13597XXX
Verlängerung 22 mm 15597000
XXX = Farbcodierung
000 chrom
400 weiß/chrom
820 brushed nickel
880 edelmatt
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
15�
16�
17�
18�
19�
20�
21�
22�
23�
24�
25�
Deutsch
Störung Ursache Abhilfe
Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Zu niedere Heißwassertemperatur,
kein Kaltwasser,
Durchlauferhitzer springt an, wenn
Kaltwasser angewählt wird
- Warmwasserbegrenzung falsch
eingestellt
- Kreuzuss
- Warmwassserbegrenzung
einstellen
- Dichtung (18) austauschen,
O-Ring (16x2) austauschen
