Hans Grohe Raindance Select 26468000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Raindance Select
26468000 / 26468400

Montage siehe Seite 31
Serviceteile (siehe Seite 40)
Reinigung (siehe Seite 39) und
beiliegende Broschüre
Bedienung (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 33)
Maße (siehe Seite 31)
Ablauf
Die Ablaufleistung muss mehr als 50 l/min
betragen.
Der nicht benötigte Abgang muss mit einem
Blindstopfen abgedichtet werden.
Trio Universal Absperr- und Umstellventil
Quattro Vierwegeumstellung
Unterputz-Ventil
In diesem Bereich ist eine Wandverstärkung
notwendig.
Kein essigsäurehaltiges Silikon verwenden!
Kaltwasser
Warmwasser
Mitte Duschwanne

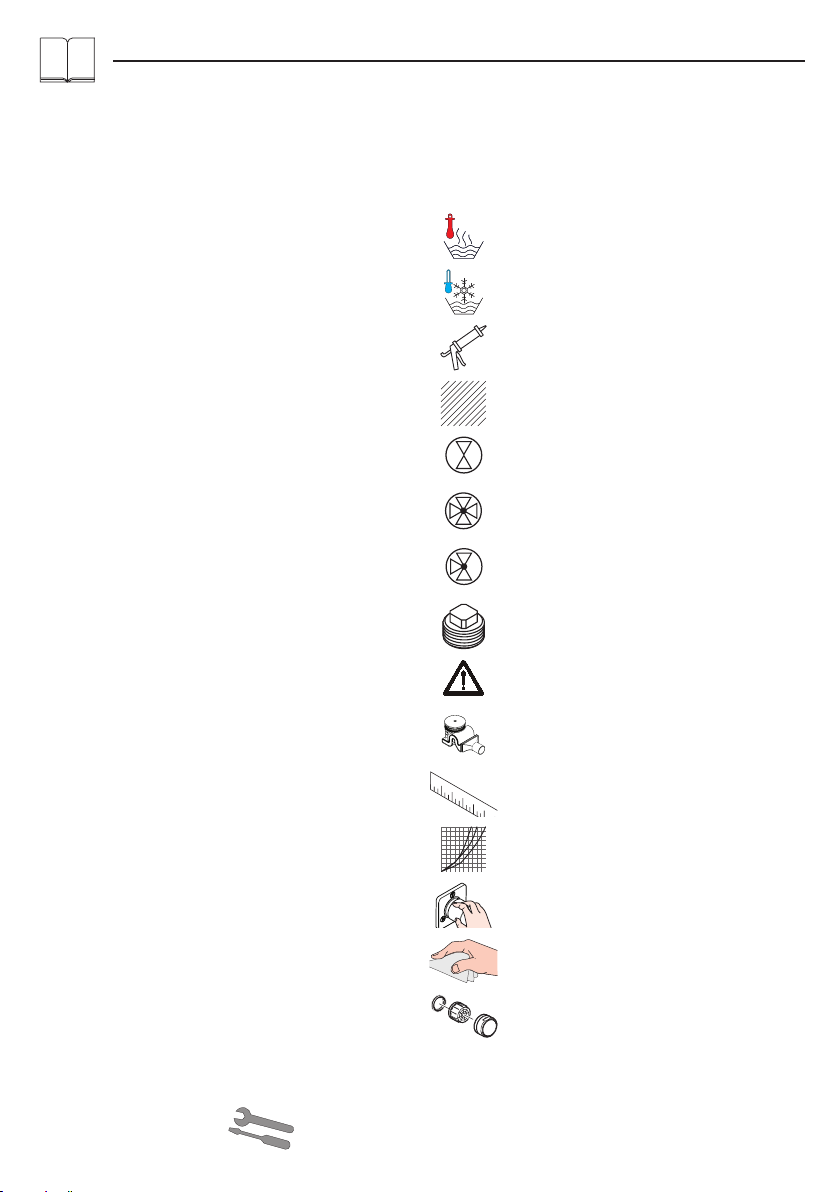

Symbolerklärung
 Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Duschsystem darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geisti-
gen und / oder sensorischen Einschränkungen dür-
fen das Duschsystem nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Duschsystem nicht benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Der Kopfbrausearm ist nur für das Halten der
Kopfbrause ausgelegt, er darf nicht mit weiteren
Gegenständen belastet werden!
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Dieses Produkt kann nicht in Verbindung mit hydraulisch
und thermisch gesteuerten Durchlauferhitzern eingesetzt
werden.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2
Raindrain
> 50 l/min
Trio
Quattro
X

Montage voir page 31
Pièces détachées (voir pages 40)
Nettoyage (voir page 39) et bro-
chure ci-jointe
Instructions de service
(voir page 38)
Diagramme du débit
(voir page 33)
Dimensions (voir page 31)
Vidage
Le débit de vidage doit être supérieur à
50 l/min.
La sortie non utilisée doit être condamnée
avec un bouchon laiton.
Trio Robinet d’arrêt avec inverseur
Quattro inverseur quatre voies
Robinet d’arrêt encastré
Le mur n’a pas besoin d’être renforcé à cet
endroit
Ne pas utiliser de silicone contenant de
l’acide acétique!
Eau froide
Eau chaude
Centre cuvette de douche

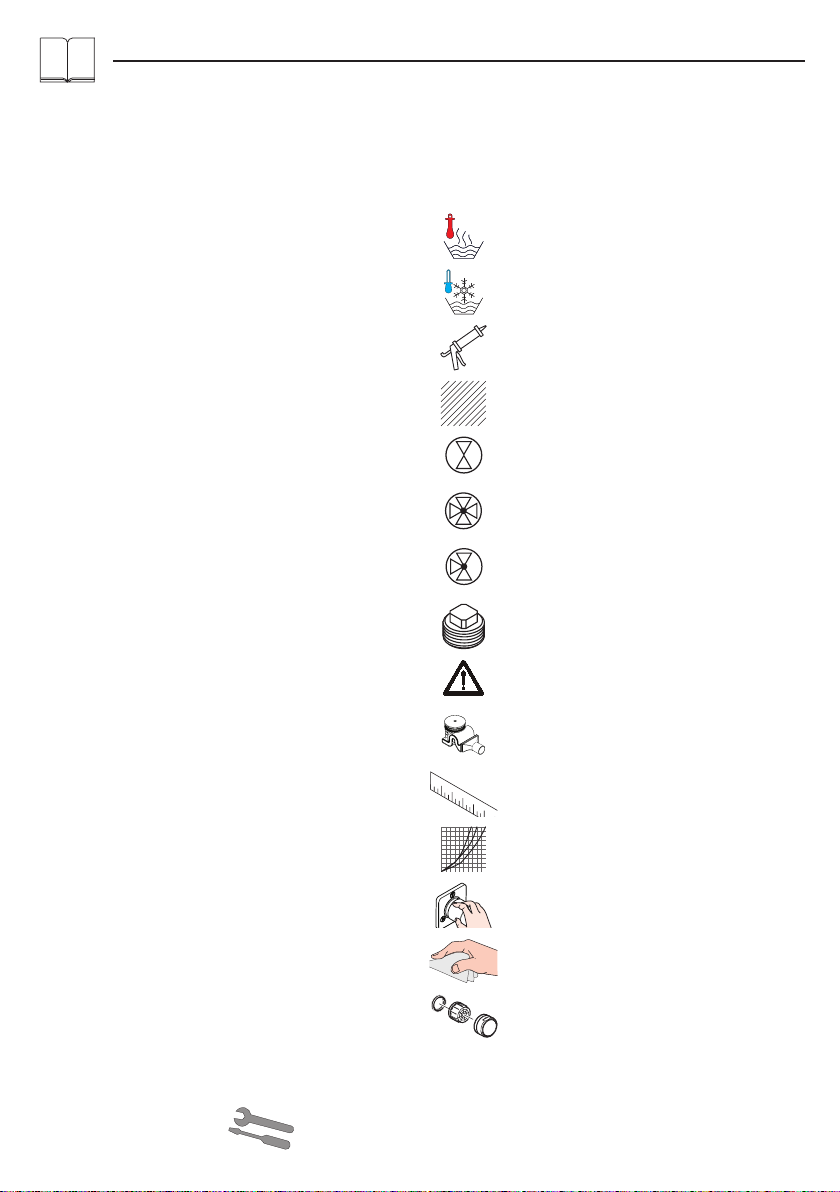

Description du symbole
 Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le bras de la douchette n‘est conçu que pour tenir
la douchette et ne doit pas servir à la suspension
d‘autres objets !
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a subi
aucun dommage pendant le transport
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Les mitigeurs Hansgrohe ne doivent pas être utilisées
avec des chauffe-eau instantanné à commande hydrau-
lique ou thermique.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3
Trio
Quattro
X

Assembly see page 31
Spare parts (see page 40)
Cleaning (see page 39) and en-
closed brochure
Operation (see page 38)
Flow diagram
(see page 33)
Dimensions (see page 31)
Waste
The waste drain performance must be more
than 50 l/min.
Plug the unused outlet.
Trio 2-Way Diverter Valve with integrated
Shut-off valve
Quattro 4-Way Diverter Valve
Shut off valve
The wall must be reinforced in this area.
Do not use silicone containing acetic acid!
Cold water
Warm water
Center shower tub

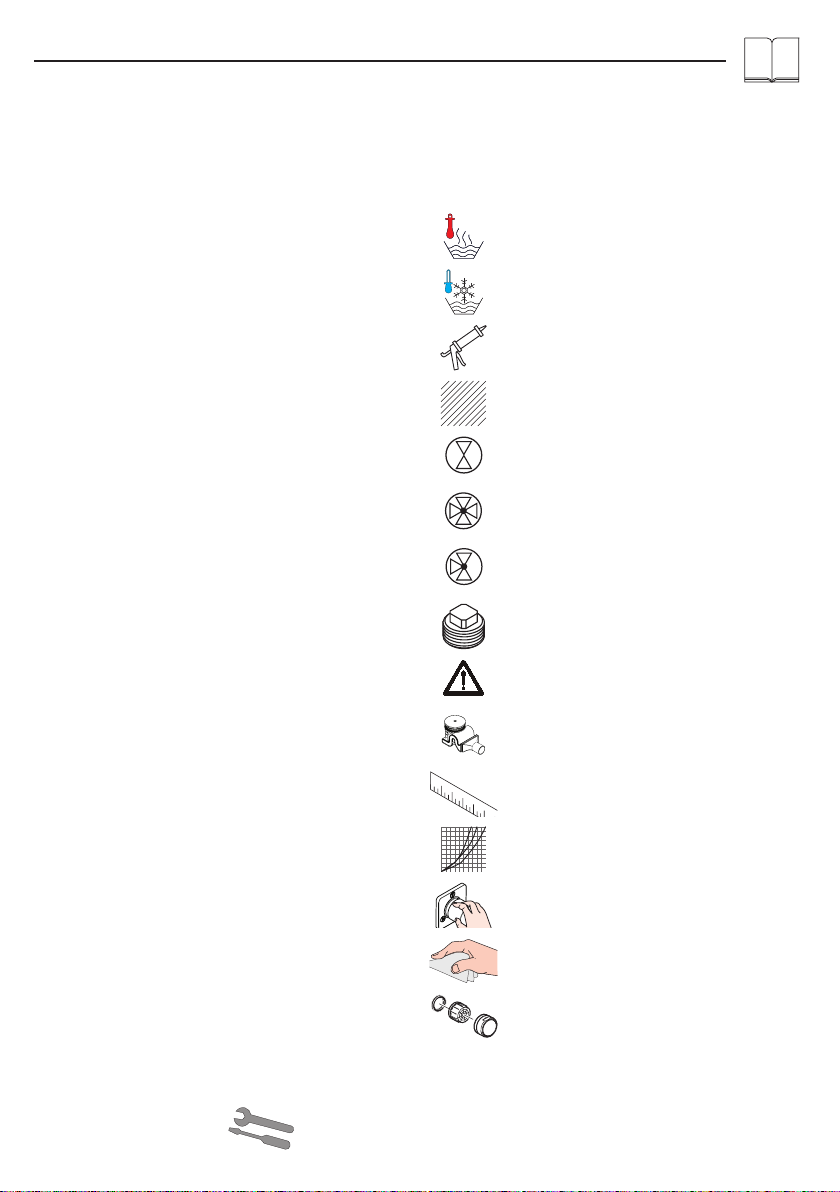

Symbol description
 Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The arm of the shower head is intended only to hold
the shower head. Do not load it down with other
objects!
Installation Instructions
• Prior to installation, inspect the product for transport
damages.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
This mixer cannot be used in conjunction with hydrauli-
cally, electronically or thermally controlled instantaneous
heaters.
The product is exclusively designed for drinking water!
English
4
Raindrain
> 50 l/min
Trio
Quattro
X

Montaggio vedi pagg. 31
Parti di ricambio (vedi pagg. 40)
Pulitura (vedi pagg. 39) e brochure
allegata
Procedura (vedi pagg. 38)
Diagramma flusso
(vedi pagg. 33)
Ingombri (vedi pagg. 31)
Scarico
La portata di scarico deve esere superiore
a 50 l/min.
Chiudere con un tappo l’uscita non utiliz-
zata.
Trio arresto/deviatore
Quattro Valvola a quattro vie
Rubinetto di arresto
In questa zona è necessario un rinforzo
della parete.
Non utilizzare silicone contenente acido
acetico!
Acqua fredda
Acqua calda
Centro piatto doccia

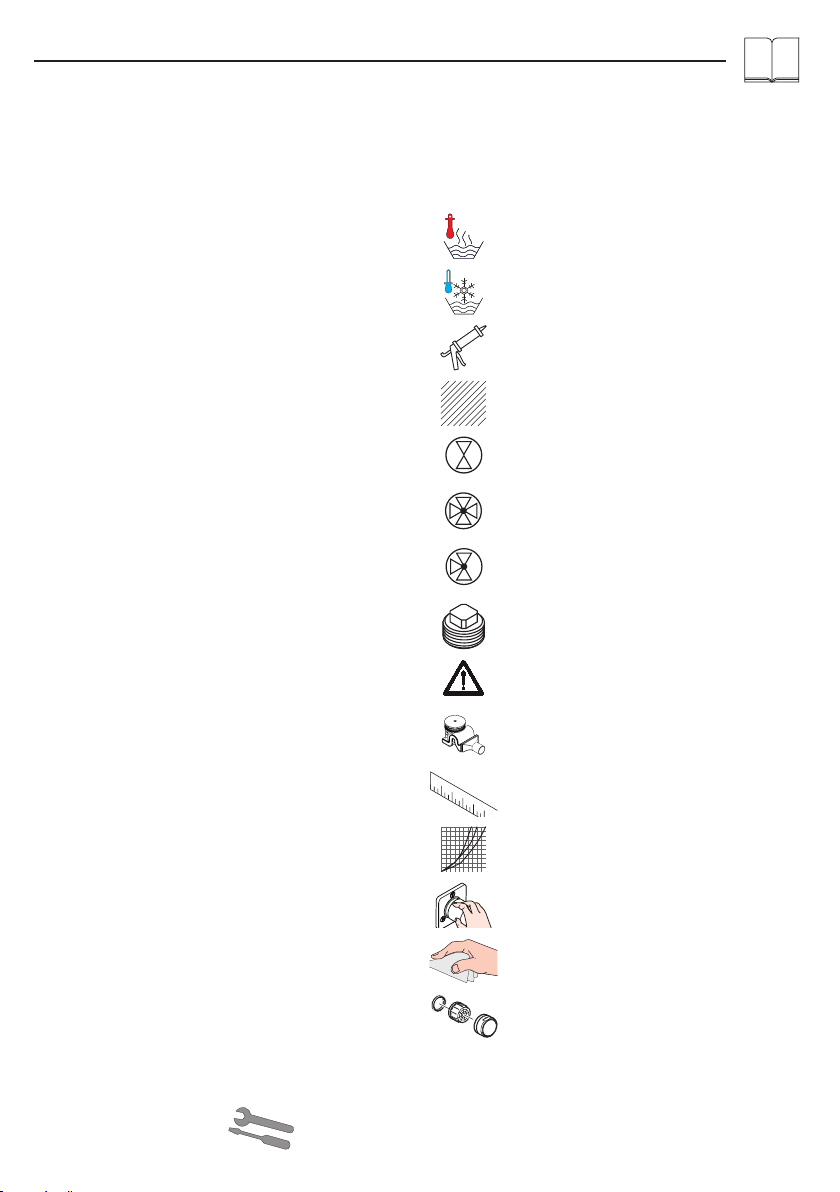

Descrizione simbolo
 Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il braccio del soffione della doccia è progettato per
sostenere solo quest’ultimo, non va sovraccaricato
con altri oggetti!
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
I miscelatori non sono compatibili con le caldaie istan-
tanee.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5
Trio
Quattro
X

Montaje ver página 31
Repuestos (ver página 40)
Limpiar (ver página 39) y folleto
anexo
Manejo (ver página 38)
Diagrama de circulación
(ver página 33)
Dimensiones (ver página 31)
Desagüe
El caudal de desagüe debe ser como míni-
mo de 50 l/min
La salida que no se utiliza debe ser tapada.
Trio llave de paso y distribuidor
Quattro válvula de 4 vías
Llave de paso
En este sector es necesario un refuerzo del
muro.
No utilizar silicona que contiene ácido
acético!
Agua fría
Agua caliente
Centro la plato de ducha
Descripción de símbolos
 Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El brazo del pulverizador de ducha solo está pre-
visto para soportar el pulverizador de ducha y no
debe cargarse con otros objetos!
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
Los mezcladores no pueden usarse con calentadores
instantaneos mandados hidraulicamente o térmicamente.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6
Raindrain
> 50 l/min
Trio
Quattro
X

Montage zie blz. 31
Service onderdelen (zie blz. 40)
Reinigen (zie blz. 39) en bijgevoeg-
de brochure
Bediening (zie blz. 38)
Doorstroomdiagram
(zie blz. 33)
Maten (zie blz. 31)
Afvoer
De afvoercapaciteit moet meer dan 50 l/
min bedragen.
De niet benodigde uitgang moet met een
blindstop worden afgedicht.
Trio stop- en omstelkraan
Quattro 4-weg omstelkraan
Inbouwstopkraan
In dit bereik is een wandversterking nood-
zakelijk.
Gebruik geen zuurhoudende silicone!
Koud water
Warm water
Midden Douchebak
Symboolbeschrijving
 Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
De arm van de hoofddouche is uitsluitend voor het
vasthouden van de hoofddouche bedoeld en mag
niet met verdere voorwerpen worden belast!
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Hansgrohe kranen mogen niet in verbinding met hydrau-
lische en thermisch gestuurde geisers geplaatst worden.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7
Trio
Quattro
X

Montering se s. 31
Reservedele (se s. 40)
Rengøring (se s. 39) og vedlagt
brochure
Brugsanvisning (se s. 38)
Gennemstrømningsdiagram
(se s. 33)
Målene (se s. 31)
Afløb
Afløbskapaciteten skal være mere end 50
l/min.
Afgangen, der ikke benyttes, skal afproppes.
Trio afspæringsventil og omskifter
Quattro 4-weg omstelkraan
Afspæringsventil
I dette område er en forstærkning af væg-
gen nødvendigt.
Der må ikke benyttes eddikesyreholdig
silikone!
Kold vand
Varmt vand
Midt brusekar
Symbolbeskrivelse
 Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Stangen til hovedbruseren er kun beregnet til at
holde hovedbruseren. Den må ikke belastes med
andre genstande!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe armaturer kan ikke anvendes i forbindelse
med hydraulisk og termisk styrede vandvarmere.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8
Raindrain
> 50 l/min
Trio
Quattro
X

Montagem ver página 31
Peças de substituição (ver página
40)
Limpeza (ver página 39) e brochu-
ra em anexo
Funcionamento (ver página 38)
Fluxograma
(ver página 33)
Medidas (ver página 31)
Escoamento
Capacidade de escoamento tem que ser
superior a 50 l/min.
Tamponar a saída não utilizada.
Trio universal inversor/válvula de corte
Quattro válvula de diversão de 4 vias
Torneira de passagem
Nesta zona é necessário um reforço na
parede.
Não utilizar silicone que contenha ácido
acético!
Água fria
Água quente
Meio da base de duche
Descrição do símbolo
 Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O braço do chuveiro foi concebido apenas para
servir de apoio à cabeça do chuveiro, pelo que não
pode ser sujeito a cargas de objectos adicionais!
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
As misturadoras não são compatíveis com o uso de
esquentadores instantâneos hidráulicos, electrónicos ou
térmicos.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9
Trio
Quattro
X

Montaż patrz strona 31
Części serwisowe
(patrz strona 40)
Czyszczenie (patrz strona 39) i
dołączona broszura
Obsługa (patrz strona 38)
Schemat przepływu
(patrz strona 33)
Wymiary (patrz strona 31)
Odpływ
Wydajność odpływu musi być wyższa niż
50 l/min.
Niewykorzystany wylot należy zakorkować
dołożonym w dostawie korkiem.
Zawór odcinający i regulacyjny Trio
Universal
Regulator czterodrożny Quattro
Zawór podtynkowy
W tym obszarze konieczne jest wzmocnie-
nie ściany.
Nie stosować silikonów zawierających kwas
octowy!
Zimna woda
Ciepła woda
Środek brodzika
Opis symbolu
 Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Ramię prysznica jest przystosowane do trzymania
głowicy prysznica i nie może być obciążane innymi
przedmiotami!
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,15 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Armatura Hansgrohe może być wykorzystywana w
połączeniu z hydraulicznie, elektronicznie i termicznie
sterowanym ogrzewaczem przepływowym.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10
Raindrain
> 50 l/min
Trio
Quattro
X

Montáž viz strana 31
Servisní díly (viz strana 40)
Čištění (viz strana 39) a přiložená
brožura
Ovládání (viz strana 38)
Diagram průtoku
(viz strana 33)
Rozmìry (viz strana 31)
Odtok
Odtokový výkon musí být vyšší než 50 l/min.
Nepoužitý vývod musí být utěsněn zaslepo-
vací zátkou.
Trio Universal - Uzavírací a přepínací ventil
Quattro čtyřcestné přestavování
Podomítkový uzavírací ventil
V této oblasti je potřebné zesílení stěny.
Nepoužívat silikon s obsahem kyseliny
octové!
Studená voda
Teplá voda
Střed sprchové vany
Popis symbolů
 Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí sprchový systém pou-
žívat bez dozoru. Osoby pod vlivem alkoholu nebo
drog nesmí sprchový systém používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Držák sprchové hlavice je dimenzován pouze pro
držení sprchové hlavice a nesmí se zatěžovat dalšími
předměty!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Tento produkt nemůže být používán ve spojení s hydrau-
licky a teplotně řízenými průtokovými ohřívači.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11
Trio
Quattro
X

Montáž viď strana 31
Servisné diely (viď strana 40)
Čistenie (viď strana 39) a priložená
brožúra
Obsluha (viď strana 38)
Diagram prietoku
(viď strana 33)
Rozmery (viď strana 31)
Odtok
Výkon odtoku musí byť vyšší ako 50 l/min.
Nepoužitý vývod musí byť zaslepený
zátkou.
Trio univerzálny uzatvárací a prestavovací
ventil
Quattro štvorcestné prestavenie
Podomietkový uzatvárací ventil
V tejto oblasti je potrebné zosilnenie steny.
Nepoužívať silikón s obsahom kyseliny
octovej!
Studená voda
Teplá voda
Stred sprchovej vane
Popis symbolov
 Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
Sprchovací systém nesmú bez dozoru používať deti,
ako aj dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Rameno držiaka hlavice sprchy je určené len na
uchytenie hlavice sprchy a nesmie sa zaťažovať
inými predmetmi!
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Tento produkt sa nesmie používať v spojení s hydraulicky
a teplotne riadenými prietokovými ohrievačmi.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12
Raindrain
> 50 l/min
Trio
Quattro
X

安装 参见第 31 页
备用零件 (参见第 40 页)
清洗 (参见第 39 页) 并附有小手
册
操作 (参见第 38 页)
流量示意图
(参见第 33 页)
大小 (参见第 31 页)
排水口
排水功率必须大于 50 l/min。
插入不使用的插座。
通用的三通截止阀和换向阀
Quattro 四通转换器
截止阀
该区域需要一个加固边壁。
请勿使用含有乙酸的硅！
冷水
热水
中心淋浴盆
符号说明
 安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设
计，不得让其承载其它物品！
安装提示
 安装前必须检查产品是否受到运输损害。
 必须按照现行的规定安装，冲洗和测试产品！
技术参数
工作压强： 最大 0,6 MPa
推荐工作压强： 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 60°C
热力消毒: 最大 70°C / 4 分钟
该产品不可与液控和热控即热式热水器连接使用。
该产品专为饮用水设计！
中文
13
Trio
Quattro
X

Монтаж см. стр. 31
Κомплеκт (см. стр. 40)
Очистка (см. стр. 39) и прилагае-
мая брошюра
Эксплуатация (см. стр. 38)
Схема потока
(см. стр. 33)
Размеры (см. стр. 31)
Слив
Слив должен иметь производительность
более 50 л/мин.
Ненужный выход необходимо уплотнить с
помощью заглушки.
Трехходовой запорный и переключаю-
щий вентиль Trio Universal
Четырехходовой переключатель Quattro
Скрытый вентиль
В этой области требуется укрепление
стены.
Не применяйте силикон, содержащий
уксусную кислоту.
Холодная вода
Теплая вода
Середина душевой ванны
Описание символов
 Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Душевую систему разрешается использовать
только в гигиенических целях для принятия ванны
и личной гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться душевой системой только под
присмотром. Запрещается пользоваться душевой
системой в состоянии алкогольного или наркоти-
ческого опьянения.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Кронштейн верхнего душа предназначен только
для подсоединения верхнего душа. Запрещается
подвешивать на него другие предметы!
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструк-
цией, проверен на геметичность и безупречность
работы
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,15 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Применение этой продукции при наличии гидравли-
ческих и проточных нагревателей с тепловой регули-
ровкой не допускается.
Изделие предназначено исключительно для питьевой
воды!
Русский
14
Raindrain
> 50 l/min
Trio
Quattro
X

Szerelés lásd a 31. oldalon
Tartozékok (lásd a 40. oldalon)
Tisztítás (lásd a 39. oldalon) és
mellékelt brossúrával
Használat (lásd a 38. oldalon)
Átfolyási diagramm
(lásd a 33. oldalon)
Méretet (lásd a 31. oldalon)
Lefolyó
A lefolyó teljesítményének 50l/percnél
magasabbnak kell lenni
A fölösleges kimenetet vakdugóval kell
lezárni.
Trio univerzális záró- és váltószelep
Quattro négy-utas átalakító
Falsík alatti szelep
Ezen a területen a fal megerősítésére van
szükség.
Ne használjon ecetsavtartalmú szilikont!
Hidegvíz
Melegvíz
Zuhanytálca közepe
Szimbólumok leírása
 Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyaté-
kos vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A zuhanyfej karja csak a zuhanyfej tartására alkal-
mas, és nem szabad más tárgyakkal megterhelni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Ha a zuhany működik, akkor ennek a zuhanykarral
együtt kb. 10 kg a tömege. Ezért csak a falnak megfelelő
rögzítő anyagot szabad használni! A mellékelt csavarok
és tiplik csak tömör falakhoz használhatók.
A terméket kizárólag ivóvízhez tervezték!
Magyar
15
Trio
Quattro
X

Asennus katso sivu 31
Varaosat (katso sivu 40)
Puhdistus (katso sivu 39) ja oheinen
esite
Käyttö (katso sivu 38)
Virtausdiagrammi
(katso sivu 33)
Mitat (katso sivu 31)
Veden poisvirtaus
Poisvirtaustehon on oltava enemmän kuin
50l/min.
Käyttömätön lähtöliitin on suljettava sulku-
tulpalla.
Trio -sulku- ja säätöventtiili
4-tiesäätöventtiili
Upotettava venttiili
Tässä kohdassa seinää on vahvistettava
Älä käytä etikkahappopitoista silikonia!
Kylmä vesi
Lämmin vesi
Suihkualtaan keskusta
Merkin kuvaus
 Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Pääsuihkun varsi on tarkoitettu vain kannattamaan
pääsuihkua. Sitä ei saa kuormittaa muilla esineillä!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tätä tuotetta ei voi käyttää hydraulisesti tai termisesti
ohjattujen läpivirtauskuumentimien yhteydessä.
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
16
Raindrain
> 50 l/min
Trio
Quattro
X

Montering se sidan 31
Reservdelar (se sidan 40)
Rengöring (se sidan 39) och med-
följande broschyr
Hantering (se sidan 38)
Flödesschema
(se sidan 33)
Måtten (se sidan 31)
Avlopp
Avloppet måste klara mer än 50 l/min.
Det utlopp som inte behövs måste tätas med
en blindstopp.
Trio Universell avstängningsventil och
omkastare
Quattro Fyrvägsomkastare
Invändig ventil
Šioje zonoje būtinas sienos sutvirtinimas
Använd inte silikon som innehåller ättiksyra!
Kallvatten
Varmvatten
Mitten av duschkaret
Symbolförklaring
 Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Duschsystemet får bara användas till kroppshygien
med bad och dusch.
Barn samt vuxna med fysiska, psykiska eller senso-
riska funktionshinder får inte använda duschsystemet
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda duschsystemet.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Armen som håller huvudduschen är bara konstru-
erad för detta; den får inte belastas med andra
föremål!
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Denna produkt kan inte användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare.
Produkten är enbart avsedd för dricksvatten!
Svenska
17
Trio
Quattro
X

Montavimas žr. psl. 31
Atsarginės dalys (žr. psl. 40)
Valymas (žr. psl. 39) ir pridedama
brošiūra
Eksploatacija (žr. psl. 38)
Pralaidumo diagrama
(žr. psl. 33)
Išmatavimai (žr. psl. 31)
Nutekėjimas
Nutekėjimo našumas turi būti ne mažesnis
50 l/min
Nenaudojamą išėjimą užaklinti.
Užtvarinis ir perjungimo vožtuvas „Trio
Universal“
„Quattro“ 4-krypčių perjungimas
Potinkinis uždarymo vožtuvas
Šioje zonoje būtinas sienos sutvirtinimas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Šaltas vanduo
Šiltas vanduo
Dušo padėklo centras
Simbolio aprašymas
 Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba) sen-
sorikos sutrikimais. Dušo sistema taip pat uždrausta
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl
neturi būti apkraunamas kitokiais daiktais!
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,15 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Šio produkto negalima naudoti kartu su hidrauliškai ir
termiškai valdomu tekančio vandens šildytuvu.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18
Raindrain
> 50 l/min
Trio
Quattro
X

Sastavljanje pogledaj stranicu 31
Rezervni djelovi (pogledaj strani-
cu 40)
Čišćenje (pogledaj stranicu 39) i
priložena brošura
Upotreba (pogledaj stranicu 38)
Dijagram protoka
(pogledaj stranicu 33)
Mjere (pogledaj stranicu 31)
Odvod
Protok vode mora biti veći od 50 l/min.
Potrebno je ostaviti zatvoren izlaz koji se ne
koristi
Trio Universal ventil za zatvaranje i ventil
selektora
Quattro četverostruki preusmjerivač
Podžbukni ventil
U ovom je području potrebno ojačanje zida.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Hladna voda
Topla voda
Sredina tuš-kada
Opis simbola
 Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno hendi-
kepirane odrasle osobe ne smiju se koristiti sustavom
tuša bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti sustavom tuša.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Nosač tuša iznad glave je dimenzioniran samo za
držanje danog tuša i ne smije se opterećivati drugim
predmetima!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Ovaj proizvod se ne može rabiti uz hidraulički i termički
regulirane protočne bojlere.
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19
Trio
Quattro
X

Montajı Bakınız sayfa 31
Yedek Parçalar (Bakınız sayfa 40)
Temizleme (Bakınız sayfa 39) ve
birlikte verilen broşür
Kullanımı (Bakınız sayfa 38)
Akış diyagramı
(Bakınız sayfa 33)
Ölçüleri (Bakınız sayfa 31)
Akış
Akış kapasitesi 50 l/dak üzerinde olmalıdır.
Kullanılmayan çıkış bir kör tapayla izole
edilmelidir.
Trio üniversal kapatma ve değiştirme valfı
Quattro dört yollu değiştirme
Sıva altı valfı
Bu alanda duvarın kalınlaştırılması gereklidir.
Asetik asit içeren silikon kullanmayın!
Soğuk su
Sıcak su
Duş küvetinin ortası
Simge açıklaması
 Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtü-
cünün tutulması için tasarlanmıştır, başka nesnelerle
üzerine yük bindirilmemelidirn!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönün-
den kontrol edilmelidir.
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,15 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Bu ürün hidrolik ve termik kumandalı akış ısıtıcılarıyla
bağlantılı olarak kullanılmamalıdır.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
Raindrain
> 50 l/min
Trio
Quattro
X
