Hans Grohe Metris S 31160000 User manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

Montageanleitung
Sportive
32100000
Metris E
31170000
Talis S
32120000
Talis C
33110000
Talis E²
31165000
Metris S
31160000
32128000
Talis S²
32140000

2

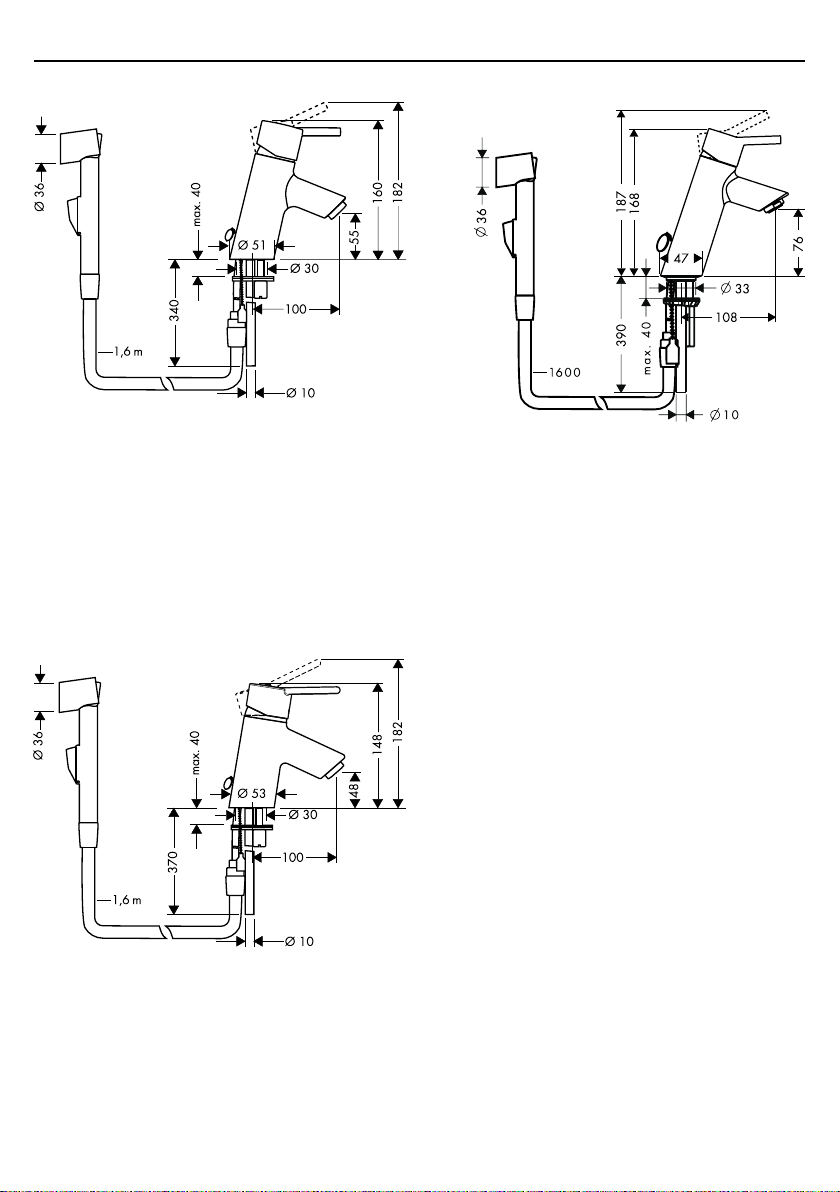

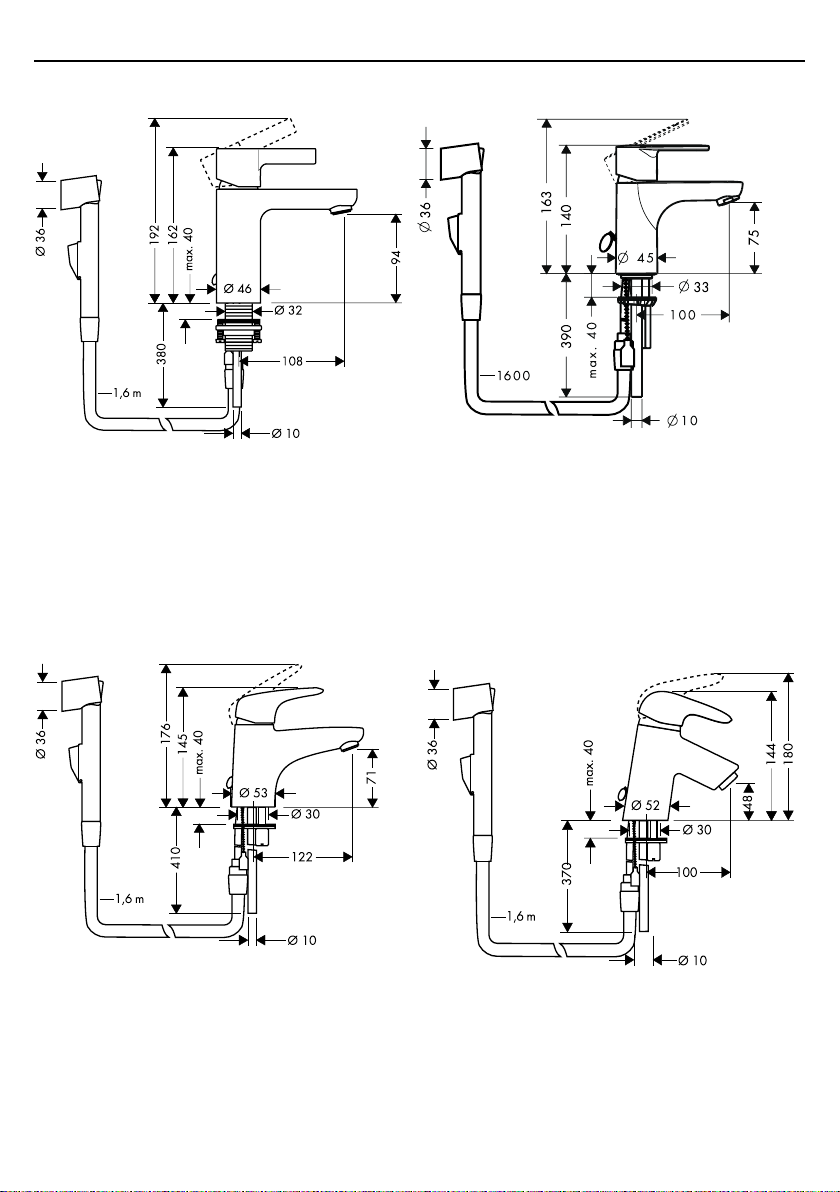

Sportive 32100000
Talis E² 31165000
Metris S 31160000
Metris E 31170000

3
Talis S 32120000 Talis S² 32140000
Talis C 33110000

4
3
2
4
7
8
9
1
1.1
Talis S
32120000
6
5
Talis C
33110000
Sportive
32100000
11
1.1
12
13
4
5
6
10
1.1
12
13
4
5
6
23

5
Talis S²
32140000 22
1.1
2
16
5
6
16
18
4
5
8
9
14
1.1
20
6
21
1.1
18
16
4
5
Talis E²
31165000
4
Metris S
31160000
23

6
17
1.1
18
19
4
5
6
Metris E
31170000
SW 10 mm SW 19 mm

7
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.

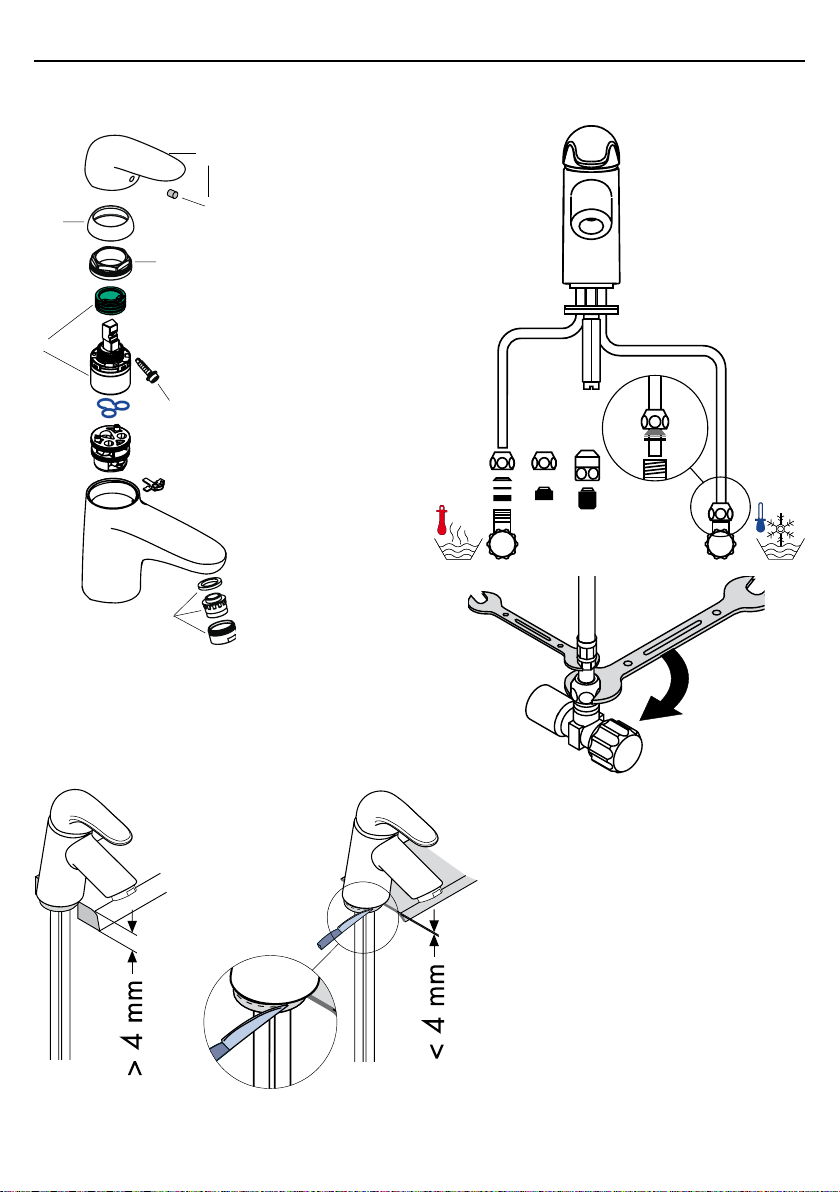

Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch ein-
setzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussrohre und Gewindestift schieben
und mit Mutter festziehen.
4. Anschlussrohre an Eckventile anschließen,
kalt rechts - warm links.
5. Handbrause mit Isiflex-Brauseschlauch an
Mischer anschließen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Durch Drücken des Handbrausentasters wird diese
eingeschaltet, der Auslauf des Mischers wird
gesperrt. Nach dem loslassen des Tasters schließt
die Handbrause und der Auslauf wird wieder
geöffnet.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,25 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur:65° C
Durchflussleistung Mischer: 6,5 l/min 0,3 MPa
Durchflussleistung Handbrause: 8,5 l/min 0,3 MPa

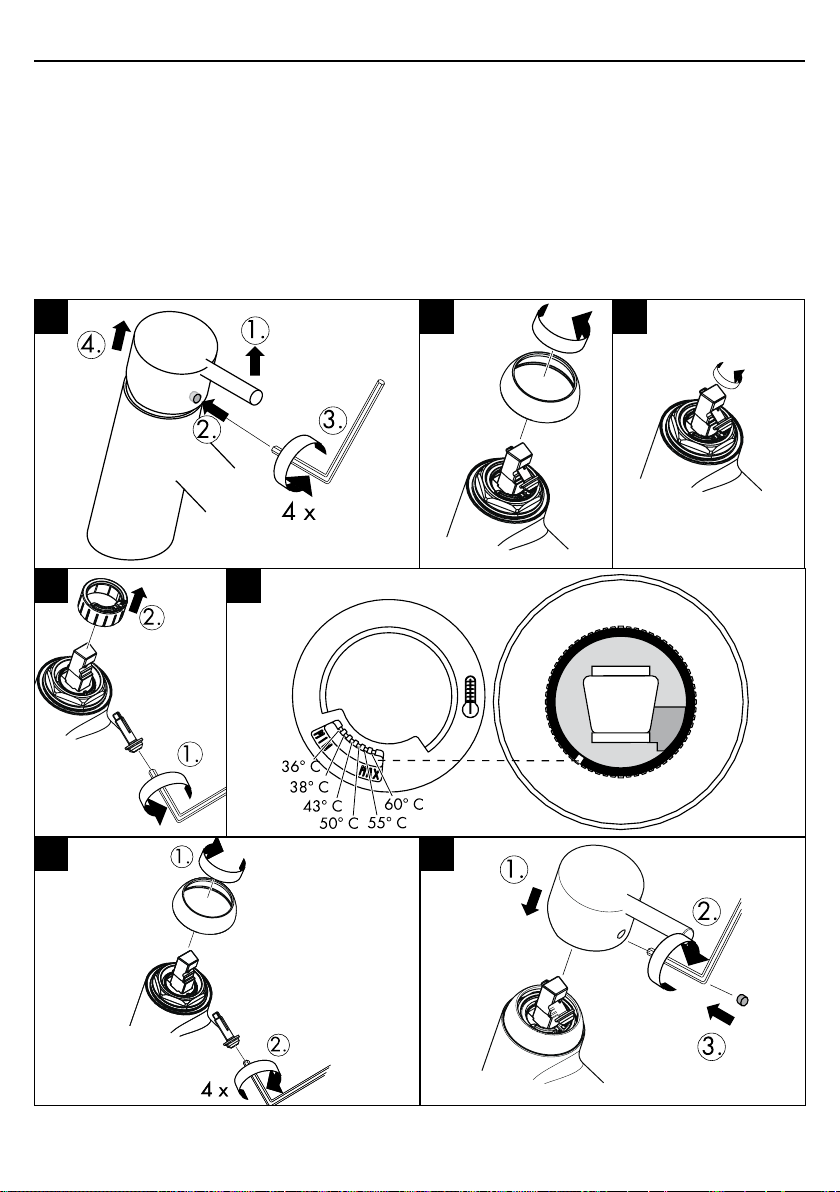

Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite .
Deutsch

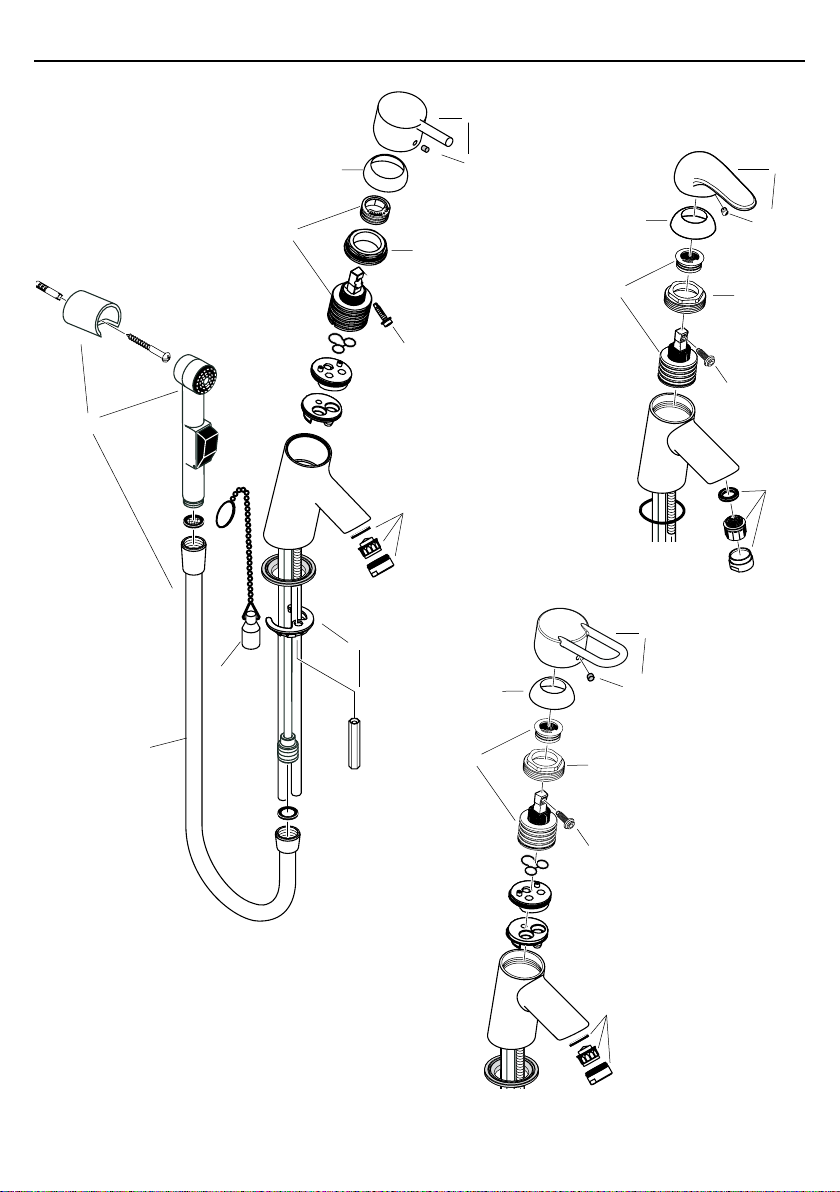

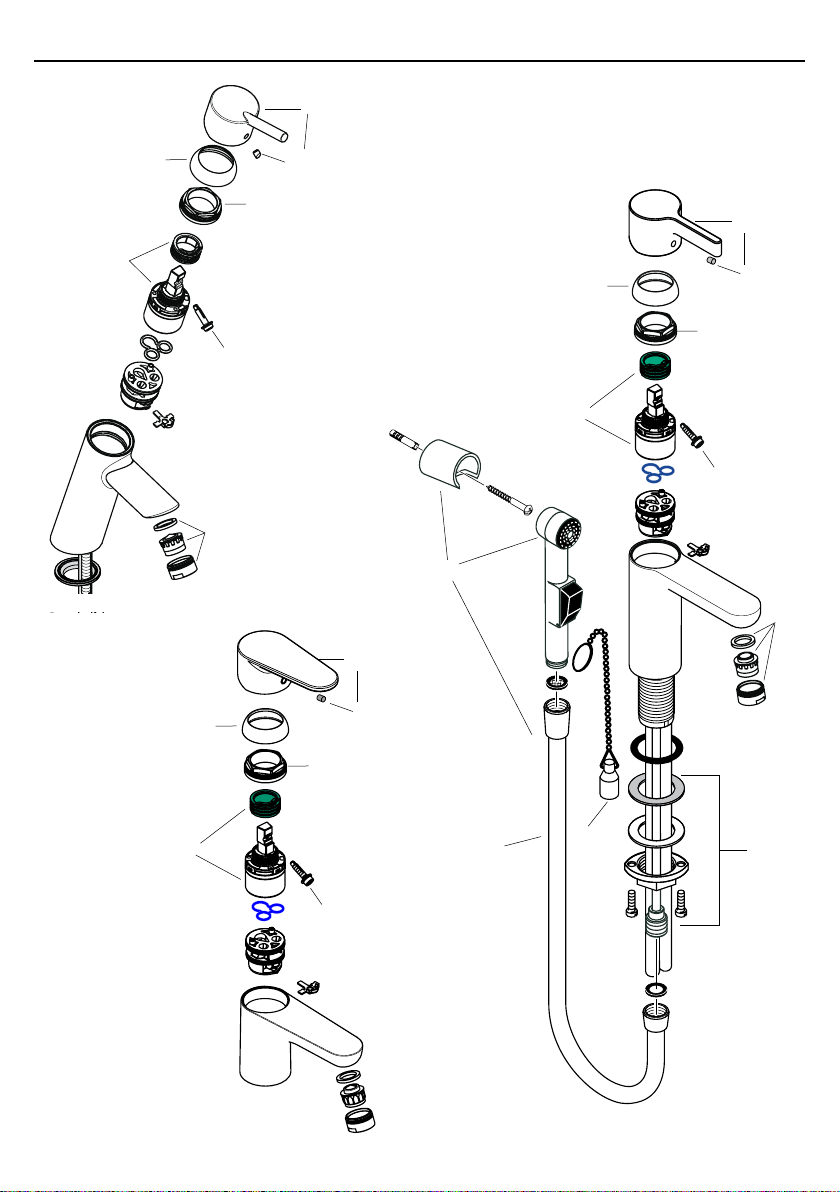

Serviceteile (siehe Seite 4 - 6)
1 Griff Talis S 32092000
1.1 Griffstopfen 96338000
2 Kappe 96656000
3 Mutter 96690000
4 Kartusche kpl. 92730000
5 Sicherungsschraube 96059000
6 Luftsprudler kpl. 13913000
7 Schaftbefestigung kpl. 96016000
8 Isiflex-Brauseschlauch 1,6 m 28246000
9 Handbrause 32128000
10 Griff Talis C 33092000
11 Griff Sportive 32091000
11.1 Griffstopfen 94191000
12 Kappe 94192000
13 Mutter 94194000
14 Griff Metris S 31093000
15 Kappe 97406000
16 Mutter 97209000
17 Griff Metris E 31094000
18 Kappe 96656000
19 Mutter 96690000
20 Schaftbefestigung 97774000
21 Griff Talis E² 31692000
22 Griff Talis S² 32096000
23 Kette für Ablaufstopfen 97109000

8
Attention: La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
Montage
1. Purger les conduites d’alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en place le disque métallique avec le
disque caoutchouc et serrer l’écrou.
4. Branchement impératif par robinet d’arrêt
et d’équerre ou par raccord avec bague de
serrage en laiton et joint d’étanchéïté;
L’eau chaude à gauche - l’eau froide à droite.
5. Raccorder la douchette à l’ isiflex et ensuite au
mitigeur.
Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions de service
En levant ou appuyant l’étrier de commande on
actionne l’ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
La douchette est enclenchée par une pression sur la
manette de douchette, le mousseur s’ arrêtera.
En lâchant la manette, la douchette se ferme et le
mousseur recommencera à couler.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,25 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: 80° C
Température recommandée: 65° C
Débit mitigeur à 0,3 MPa: 6,5 l/min
Débit douchette à 0,3 MPa: 8,5 l/min
Mitigeur avec limitation de la température: pour le
réglrage voir page .
Français
Pièces détachées (voir pages 4 - 6)
1 poignée Talis S 32092000
1.1 cache vis 96338000
2 capot sphérique 96656000
3 écrou 96690000
4 cartouche cpl. 92730000
5 vis 96059000
6 aérateur cpl. 13913000
7 fixation cpl. 96016000
8 flexible de douche Isiflex 1,6 m 28246000
9 douchette 32128000
10 poignée Talis C 33092000
11 poignée Sportive 32091000
11.1 cache vis 94191000
12 capot sphérique 94192000
13 écrou 94194000
14 poignée Metris S 31093000
15 capot sphérique 97406000
16 écrou 97209000
17 poignée Metris E 31094000
18 capot sphérique 96656000
19 écrou 96690000
20 fixation cpl. 97774000
21 poignée Talis E² 31692000
22 poignée Talis S² 32096000
23 chaîne pour clapet 97109000

9
Attention: The fitting must be installed, flushed and
tested after the valid norms.
The mixer can not used together with a continuous
flow water heater.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer
over the threaded pin and tighten the nut.
4. Connect the supply pipes to the angle valves;
cold right - hot left.
5. Connect the Isiflex hose with the handshower
and the mixer.
Large differences in pressure between the hot and
cold water supply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water,
swivel to the right = cold water.
The handshower is activated by pressing the button,
the spout of the mixer is closed. After the button is
released, the handshower is closed und the spout
of the mixer is activated.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,25 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow mixer: 6,5 l/min 0,3 MPa
Rate of flow handshower: 8,5 l/min 0,3 MPa
To adjust the hot water limiter on single lever mixers,
please see page .
English
Spare parts (see page 4 - 6)
1 handle Talis S 32092000
1.1 screw cover 96338000
2 flange 96656000
3 nut 96690000
4 cartridge cpl. 92730000
5 locking screw 96059000
6 aerator cpl. 13913000
7 fixing set 96016000
8 Isiflex hose 1,6 m 28246000
9 handshower 32128000
10 handle Talis C 33092000
11 handle Sportive 32091000
11.1 screw cover 94191000
12 flange 94192000
13 nut 94194000
14 handle Metris S 31093000
15 flange 97406000
16 nut 97209000
17 handle Metris E 31094000
18 flange 96656000
19 nut 96690000
20 fixing set 97774000
21 handle Talis E² 31692000
22 handle Talis S² 32096000
23 chain for plug 97109000

10
Attenzione: la rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Inserire la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare il dado.
4. Collegare i tubi collegamento alle valvole ad
angolo.
Freddo a destra - caldo a sinistra.
5. Collegare il flessibile isiflex alla doccetta e al
miscelatore.
Attenzione!
Compensare le differenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua
calda.
Procedura
Il miscelatore é azionato dal sollevamento della
leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
La doccetta si attiva premendo il pulsante, mentre
l’ erogazione alla bocca del miscelatore, é chiusa.
Dopo il rilascio del pulsante, la doccetta sarà chiusa
e l’erogazione alla bocca del miscelatore sarà di
nuovo attiva.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,25 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Portata di erogazione miscelatore: 6,5 l/min 0,3 MPa
Portata di erogazione docetta: 8,5 l/min 0,3 MPa
Regolazionedellimitatoredierogazionediacquacalde
dei miscelatori monocomando, vedere pagina .
Italiano
Parti di ricambio (vedi pagg. 4 - 6)
1 maniglia Talis S 32092000
1.1 tappino 96338000
2 cappuccio 96656000
3 ghiera di fissaggio 96690000
4 cartuccia compl. 92730000
5 avvitare di sicurezza 96059000
6 rompigetto compl. 13913000
7 set di fissaggio compl. 96016000
8 Isiflex-flessibile 1,6 m 28246000
9 docetta 32128000
10 maniglia Talis C 33092000
11 maniglia Sportive 32091000
11.1 tappino 94191000
12 cappuccio 94192000
13 ghiera di fissaggio 94194000
14 maniglia Metris S 31093000
15 cappuccio 97406000
16 ghiera di fissaggio 97209000
17 maniglia Metris E 31094000
18 cappuccio 96656000
19 ghiera di fissaggio 96690000
20 set di fissaggio compl. 97774000
21 maniglia Talis E² 31692000
22 maniglia Talis S² 32096000
23 catena per tappo 97109000

11
¡ATENCION! El grifo tiene que ser instalado,
probado y testado, según las normas en vigor.
Este grifo no es apto en combinación con un
calentador continuo.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el
elemento intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre la pieza roscada y apretar la
tuerca.
4. Empalmar las cañas de unión con las válvulas
angulares.
Frío hacia la derecha, caliente hacia la
izquierda.
5. Conectar la teleducha con el flexo Isiflex a la
grifería.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
La teleducha se activa al pulsar el botón, el caño de
la grifería se cierra. Al dejar de apretar el botón,
la teleducha se cierra y el caño de la grifería se
activa.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,25 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada
del agua caliente: 65° C
Caudal mezclador máximo: 6,5 l/min 0,3 MPa
Caudal teleducha máximo: 8,5 l/min 0,3 MPa
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 
Español
Repuestos (ver página 4 - 6)
1 Mando Talis S 32092000
1.1 Tapón 96338000
2 Florón 96656000
3 Tuerca 96690000
4 Cartucho completo. 92730000
5 Tornillo 96059000
6 Aireador completo 13913000
7 Set de fijación completo 96016000
8 Flexo Isiflex 1,6 m 28246000
9 Teleducha 32128000
10 Mando Talis C 33092000
11 Mando Sportive 32091000
11.1 Tapón 94191000
12 Florón 94192000
13 Tuerca 94194000
14 Mando Metris S 31093000
15 Florón 97406000
16 Tuerca 97209000
17 Mando Metris E 31094000
18 Florón 96656000
19 Tuerca 96690000
20 Set de fijación completo 97774000
21 Mando Talis E² 31692000
22 Mando Talis S² 32096000
23 Cadena para tapón 97109000

12
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Het artikel kan niet in combinatie met een
doorstroomtoestel toegepast worden.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
4. Handdouche middels Isiflex-doucheslang aan
mengkraan monteren.
Grote drukverschillen tussen de kouden warm
wateraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Door te drukken op de knop van de handdouche
wordt deze ingeschakeld, de uitloop van de
mengkraan sluit zich. Na loslaten van de knop
sluit de handdouche af en wordt de uitloop weer
geopend.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,25 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit mengkraan: 6,5 l/min 0,3 MPa
Doorstroomcapaciteit handdouche: 8,5 l/min 0,3 MPa
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. .
Nederlands
Service onderdelen (zie pag. 4 - 6)
1 greep Talis S 32092000
1.1 greepstopje 96338000
2 afdekkap 96656000
3 moer 96690000
4 kardoes kompl. 92730000
5 borgschroef 96059000
6 perlator kompl. 13913000
7 schachtbevestigingsset kompl. 96016000
8 Isiflex-doucheslang 1,6 m 28246000
9 handdouche 32128000
10 greep Talis C 33092000
11 greep Sportive 32091000
11.1 greepstopfen 94191000
12 afdekkap 94192000
13 moer 94194000
14 greep Metris S 31093000
15 afdekkap 97406000
16 moer 97209000
17 greep Metris E 31094000
18 afdekkap 96656000
19 moer 96690000
20 schachtbevestigingsset kompl. 97774000
21 greep Talis E² 31692000
22 greep Talis S² 32096000
23 ketti voor stop 97109000

13
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Armaturet kan ikke anvendes i forbindelse med
gennemløbsvandvarmer.
Montering
1. Spyl tilførselsledningene grundig.
2. Montér armaturet i håndvasken med mellem-
lagsskive.
3. Skyd skive og mellemlagsskive over gevind-
stussen og trekk til skruerne.
4. Kobbel tilførselsrørene til stopventilerne.
Koldt højre, varmt venstre.
5. Montér håndbruser med Isiflex bruserslange
på armaturet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejing til venstre = varmt vand,
drejing til højre = koldt vand.
Ved at trykke på håndbrusertasten og holde den
inde aktiveres håndbruseren, og karpåfyldningen
på armaturet spærres. Når håndbrusertasten igen
slippes lukkes håndbruseren, og karpåfyldningen
er atter åben.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,25 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømnigskap armaturer: 6,5 l/min 0,3 MPa
Gennemstrømnigskap håndbruser: 8,5 l/min 0,3 MPa
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side .
Dansk
Reservedele (se s. 4 - 6)
1 Greb Talis S 32092000
1.1 Dækknap til greb 96338000
2 Dækskive 96656000
3 Møtrik 96690000
4 Indmad 92730000
5 Skrue 96059000
6 Perlator kpl. 13913000
7 Festedel kpl. 96016000
8 Bruserslange Isiflex 1,6 m 28246000
9 Håndbruser 32128000
10 Greb Talis C 33092000
11 Greb Sportive 32091000
11.1 Grebstopfen 94191000
12 Dækskive 94192000
13 Møtrik 94194000
14 Greb Metris S 31093000
15 Dækskive 97406000
16 Møtrik 97209000
17 Greb Metris E 31094000
18 Dækskive 96656000
19 Møtrik 96690000
20 Festedel kpl. 97774000
21 Greb Talis E² 31692000
22 Greb Talis S² 32096000
23 Kæde til afløbsprop 97109000

14
Atenção!A misturadoradeveserinstalada,purgada
e testada de acordo com as normas em vigor.
A misturadora não pode ser utilizada com
esquentadores instantâneos ou caldeira.
Montagem
1. Purgue a canalização.
2. Colocar a misturadora com o vedante no lava-
tório.
3. Enfiar os vedantes e a porca de aperto e aper-
tar as porcas.
4. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
5. Ligue o tubo flexível Isiflex à misturadora e ao
chuveiro de mão.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Funcionamento
A misturadora é aberta levantando o manípulo de
alavanca.
Rodando para a esquerda = água quente,
Rodando para a direita = água fria.
O chuveiro de mão é activado ao pressionar o
botão, a bica da misturadora fecha. Quando o
botão é libertado, o chuveiro fecha e a bica da
misturadora é aberta.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,25 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Caudal misturadora: 6,5 l/min 0,3 MPa
Caudal Chuveiro de mão: 8,5 l/min 0,3 MPa
Misturadoramomocomandoequipadacomlimitador
de temperatura (vide pàg.).
Português
Peças de substituição (ver página 4 - 6)
1 Manípulo Talis S 32092000
1.1 Tampa de parafuso 96338000
2 Espelho 96656000
3 Porca 96690000
4 Unidade de mistura compl. 92730000
5 Parafuso 96059000
6 Emulsor compl. 13913000
7 Porca de fixaçao compl. 96016000
8 Tubo flexível Isiflex 1,6 m 28246000
9 Chuveiro de mão 32128000
10 Manípulo Talis C 33092000
11 Manípulo Sportive 32091000
11.1 Tampa de parafuso 94191000
12 Espelho 94192000
13 Porca 94194000
14 Manípulo Metris S 31093000
15 Espelho 97406000
16 Porca 97209000
17 Manípulo Metris E 31094000
18 Espelho 96656000
19 Porca 96690000
20 Porca de fixaçao compl. 97774000
21 Manípulo Talis E² 31692000
22 Manípulo Talis S² 32096000
23 Corrente para tampão 97109000

15
Uwaga!    
   



Montaż
 
 

      
     

 

 

      

Obsługa
     



   
     
    


Dane techniczne
 
 
 

 
 
 
 


Polski
Części serwisowe
  
  
  
  
  
  
  
  
  
  
  
  
 
  
  
  
  
  
  
  
  
  
  
  
  

16
OBS! Armaturen måste installeras, genomspolas
och testas enligt gällande föreskrifter.
Blandaren kan ej användas tillsammans med
varmvattenberedare.
Montering
1. Skölj tiljförselledningarna noga.
2. Montera armaturen i tvättstället med mellan-
lagsskiva.
3. Montera skivan och metallskivall över gänger-
na och dra åt skruvarna.
4. Anslut tillförselledningarna till, kallt höger,
varmt vänster.
5. Montera handduschen med Isiflex-slangcn på
armaturen.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Bruksanvisning
Genom att lyfta på greppet öppnas blandaren.
Sväng till höger = varmt vatten
Sväng till vänster = kallt vatten
Genom att trycka på handdusch-knappen aktiveras
handduschen och pippäfyllningen spärras. Vid
ytterligare ett tryck på handdusch-knappen låses
handduschen och pippåfyllningen spärras.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,25 - 0,5 MPa
Testtryck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemperatur: 65° C
Genomströmningskapacitet
ettgreppsblandare: 6,5 l/min 0,3 MPa
Genomströmningskapacitet
handdusch: 8,5 l/min 0,3 MPa
Ettgreppsarmaturer med varmvattenbegränsning,
inställning se sida 19.
Svenska
Reservdelar (se sida 4 - 6)
1 Grepp Talis S 32092000
1.1 Täckknapp till grepp 96338000
2 Täckskiva 96656000
3 Mutter 96690000
4 Kartusch 92730000
5 Säkringsskruv 96059000Säkringsskruv 9605900096059000
6 Perlator komplett 13913000
7 Fästdel 96016000
8 Isiflex-slangcn 1,6 m 28246000
9 Handdusch 32128000Handdusch 3212800032128000
10 Grepp Talis C 33092000
11 Grepp Sportive 32091000
11.1Täckknapp till grepp 94191000
12 Täckskiva 94192000
13 Mutter 94194000
14 Grepp Metris S 31093000
15 Täckskiva 97406000
16 Mutter 97209000
17 Grepp Metris E 31094000
18 Täckskiva 96656000
19 Mutter 96690000
20 Fästdel 97774000
21 Grepp Talis E² 31692000
22 Grepp Talis S² 32096000
23 Kedja för bottenpropp 97109000

17
HUOM!    
    

     
   

Asennus
1. Huuhdo putkisto huolellisesti ennen hanan
asennusta.
2. Asenna hana tiivisteineen pesualtaan asennus-
reikään.
3. Aseta kiristyslevy sekä mutteri paikoilleen ja
kiristä mutteri joko ruuvitaltalla tai hylsyavai-
mella.
4. Suorita putkien taivutus ja mahdollinen kat-
kaisu. Kytke kylmävesi oikealle ja lämminvesi
vasemmalle.
5. Liitä lsiflex-letku käsisuihkuun ja hanaan.
Kiinnitä käsisuihkun seinäpidike.


Käyttö
     






      

Tekniset tiedot
 

 
 

 

 
 
 


Suomi
Varaosat
  
  
  
  
  
    
  
  
  
    
  
  
 
  
  
  
  
  
  
  
  
  
  
  
23 Ketju pohjaventtiilin tulpalle 97109000

18
注意！必须按照现行的规定安装，冲洗和
测试产品。
此龙头不适合与直流式热水器配套使用。
安装
1. 将进水管道冲洗干净。
2. 把龙头和密封垫圈装在盥洗台上。
3. 将垫圈和固定片套到连接管和螺销上，
并用螺母固定。
4. 将连接软管连接到角阀上-左热右冷。
5. 用花洒软管将手持花洒与龙头连
接起来。
冷热水管间过大的压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转：热水
向右偏转：冷水
按下手持花洒按钮，手持花洒打开，同时
龙头出水被关闭；放开手持花洒按钮，手
持花洒关闭，龙头出水被打开。
技术参数
工作压力： 最大1 MPa
推荐工作压力： 0,25 - 0,5 MPa
测试压力： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最高80°C
推荐热水温度： 65°C
龙头流量： 6.5升/分钟0,3 MPa
手持花洒流量：： 8.5升/分钟/分钟分钟0,3 MPa
单手柄混合龙头上热水限制装置的调整方
法，请参见第19页。
备用零件 参见第4 - 6页
1手柄 Talis S 32092000
1.1 手柄塞 96338000
2装饰罩 96656000
3螺母 96690000
4阀芯 92730000
5安全阀 96059000
6水波器 13913000
7固定件 96016000
8Isiflex花洒软管1,6米28246000
9手持花洒 32128000
10 手柄 Talis C 33092000
11 手柄 Sportive 32091000
11.1手柄塞 94191000
12 装饰罩 94192000
13 螺母 94194000
14 手柄 Metris S 31093000
15 装饰罩 97406000
16 螺母 97209000
17 手柄 Metris E 31094000
18 装饰罩 96656000
19 螺母 96690000
20 固定件 97774000
21 手柄 Talis E² 31692000
22 手柄 Talis S² 32096000
23 落水链 97109000

19
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60° C, koldtvandstemperatur 10° C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.



热水限制：热水温度冷水温度流动压力
21 3
4 5
6 7
