Hans Grohe Raindance E 100 Set Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Raindance E 100 Set
27881000 / 27883000
Raindance E 120 Set
27885000 / 27887000
Raindance E 150 Set
27897000 / 27894000

6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Kinder, sowie Erwachsene mit körperlichen, geisti-
gen und / oder sensorischen Einschränkungen dür-
fen das Duschsystem nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Duschsystem nicht benutzen.
6Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
6Brausenschläuche sind nur zum Anschluss von Brau-
sen an Armaturen geeignet. Eine Absperrung nach
dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Optimale Funktion nur in Verbindung mit Hansgrohe
Handbrausen und Hansgrohe Brausenschläuchen
garantiert.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befesti-
gungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der
Wandaufbau für eine Montage des Produktes geeignet
ist und keine Schwachstellen aufweist. Die beigelegten
Schrauben und Dübel sind nur für Beton geeignet. Bei
anderen Wandaufbauten sind die Herstellerangaben
des Dübelherstellers zu beachten.
• Der beigepackte Filtereinsatz (97708000) muss einge-
baut werden, um den Normdurchfluss der Handbrause
zu gewährleisten und um Schmutzeinspülungen aus
dem Leitungsnetz zu vermeiden. Wird ein größerer
Wasserdurchfluss gewünscht, muss anstelle des Filter-
einsatzes (97708000) die Siebdichtung (94246000)
eingesetzt werden. Schmutzeinspülungen können die
Funktion beeinträchtigen und/oder zu Beschädigungen
an Funktionsteilen der Handbrause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
Deutsch
Serviceteile (siehe Seite 38)
Reinigung (siehe Seite 37) und
beiliegende Broschüre
Bedienung (siehe Seite 36)
Montage siehe Seite 34
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!
Technische Daten
Betriebsdruck: max. MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60 °C
Durchflussdiagramm
(siehe Seite 33)
Prüfzeichen (siehe Seite 39)

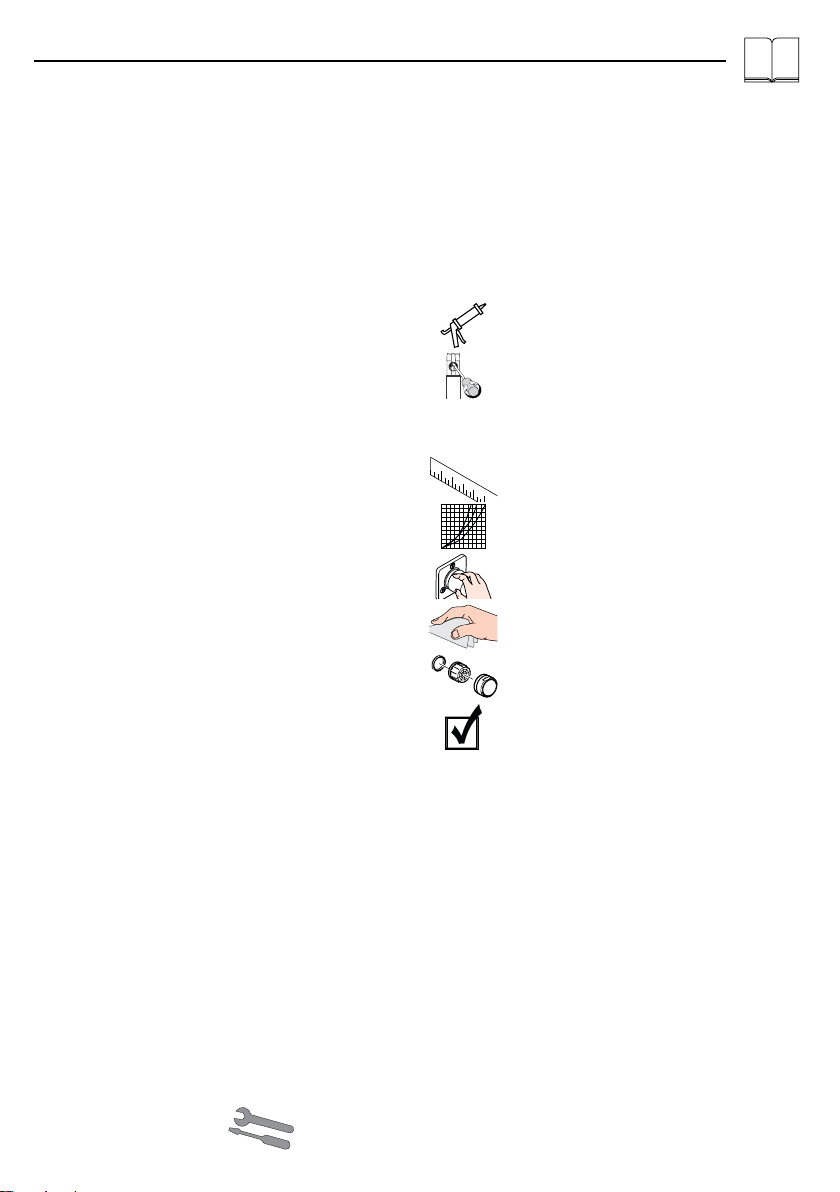

Symbolerklärung
Durch die Exzenterbuchse können
Bohrtoleranzen ausgeglichen werden. (siehe
Seite 35)
2

6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
6Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après
le flexible, en direction du courant d ’eau est
strictement interdit.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Un fonctionnement optimal est seulement garanti en
combinaison avec des douches à main et des flexibles
Hansgrohe.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l’installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• L’ élément-filtre (97708000) , pièce jointe, doit être
installé pour garantir le débit normalisé et pour éviter l’
infiltration d’ impuretés venant du réseau. Si l’ on désire
un débit plus important, il faut remplacer l’ élément-
filtre (97708000) par le joint-filtre (94246000). L’
infiltration d’ impuretés peut réduire ou détériorer le
fonctionnement de la douchette, Hansgrohe ne se porte
pas garant pour les dommages en résultant.
Français
Pièces détachées (voir pages 38)
Nettoyage (voir page 37) and
enclosed brochure
Instructions de service
(voir page 36)
Montage voir page 34
Dimensions (voir page 31)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Informations techniques
Pression de service autorisée: max. MPa
Pression de service conseillée: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60 °C
Diagramme du débit
(voir page 33)
Classification acoustique et
débit (voir page 39)

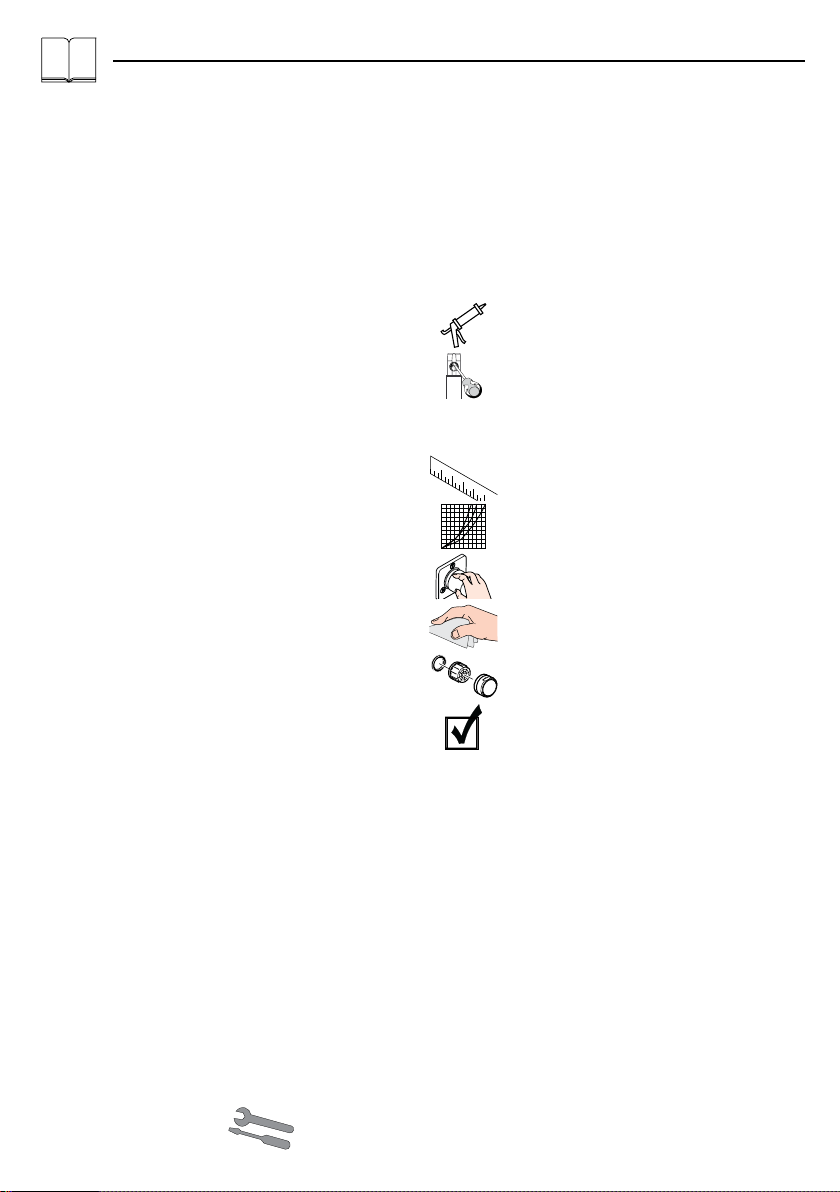

Description du symbole
Grâce à l´axe excentrique de réglage on
peut rattraper la tolérance de perçage. (voir
page 35)
3

6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
6The product may not be used as a holding handle. A
separate handle must be installed.
6Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• Optimal functioning is only guaranteed with the com-
bination of Hansgrohe hand showers and Hansgrohe
shower hoses.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall construc-
tions the manufacturer’s indications of the dowel
manufacturer have to be taken into account.
• The filter insert (97708000) must be used to ensure
the standard flow rate and to protect the hand
shower against incoming dirt by pipework. Do you
want a larger water flow rate, then you must use the
filter packing (94246000) instead of the filter insert
(97708000). Incoming dirt leads to defects or/and
can damage parts of the hand shower; such caused
faults voids all liability and guarantee claims.
English
Spare parts (see page 38)
Cleaning (see page 37) and
enclosed brochure
Operation (see page 36)
Assembly see page 34
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Technical Data
Operating pressure: max. MPa
Recommended operating pressure: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60 °C
Flow diagram (see page 33)
Test certificate (see page 39)
Symbol description
With the excentric washer it is possible to
equalize tolerance of the drilling. (see page
35)
4

6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
6I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta al-
cuna prolunga tra il flessibile e l ’uscita dell ’acqua.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Funzionalità ottimale solamente in combinazione con
doccette e flessibili Hansgrohe.
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• Il filtro supplementare (97708000) deve essere
utilizzato per assicurare il normale flusso dell’acqua
e proteggere la doccetta dai depositi di calcare. Se
volete un flusso d’acqua maggiore dovete usare il
filtro dell’imballaggio(94246000) invece del filtro
supplementare(97708000). Lo sporco in entrata può
danneggiare le parti della doccetta; questo é motivo
di molte lamentele del cliente.
Italiano
Parti di ricambio (vedi pagg. 38)
Pulitura (vedi pagg. 37) e brochure
allegata
Procedura (vedi pagg. 36)
Montaggio vedi pagg. 34
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Dati tecnici
Pressione d’uso: max. MPa
Pressione d’uso consigliata: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60 °C
Diagramma flusso (vedi pagg.
33)
Segno di verifica (vedi pagg. 39)
Descrizione simbolo
Con la rondella eccentrica è possibile
equilibrare tolleranze diverse tra i fori. (vedi
pagg. 35)
5

6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
6El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
6Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
6El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
6Los flexos deben usarse exclusivamente para la co-
nexión entre grifería y teleducha. Cualquier función
de cierre tras el flexo y en la dirección del flujo del
agua no está permitida.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado, según
las normas en vigor.
• Sólo se garantiza una función óptima en combinación
con teleduchas y flexos de Hansgrohe.
• En el momento del montaje del producto por parte de
personal especializado y cualificado se deberá prestar
una atención especial a que la superficie de fijación en
toda el área de la fijación sea plana (sin juntas que so-
bresalen ni azulejos desplazados), que la estructura de
la pared sea adecuada para un montaje del producto y
que, ante todo, no presente puntos débiles. Los tornillos y
tacos adjuntos son sólo apropiados para hormigón. En el
caso de otras estructuras murales se deberán considerar
las indicaciones del fabricante de tacos.
• La inserción del filtro (97708000) debe usarse para
asegurar el caudal estandart y para proteger la
ducha de la suciedad proveniente de las tuberias. Si
se quiere un caudal mayor, se debe usar el paquete
de filtro (94246000) en lugar de la inserción de filtro
(97708000). La suciedad puede producir defectos
y/o puede dañar partes de la cabecera de la ducha.
Por dichos defectos o fallos Hansgrohe no se hace
responsable.
Español
Repuestos (ver página 38)
Limpiar (ver página 37) y folleto
anexo
Manejo (ver página 36)
Montaje ver página 34
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Datos técnicos
Presión en servicio: max. MPa
Presión recomendada en servicio: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60 °C
Diagrama de circulación (ver
página 33)
Marca de verificación (ver
página 39)
Descripción de símbolos
Durante la instalación y mediante la
excéntrica se puede corregir la posición de
la barra. (ver página 35)
6

6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
6De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versper-
ring ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Optimal funktioneren gegarandeerd bij kombinatie
met Hansgrohe handdouche en doucheslang.
• Bij de montage van het produkt door een vakkundige
installateur moet men erop letten dat het bevestigings-
oppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is
voor montage van produkten en zeker geen zwakke
plekken bevat. De bijgevoegde schroeven en duvels
zijn alleen geschikt voor beton. Bei andere wand-
soorten dient u te letten op de voorschriften van de
fabrikant van de schroeven en duvels.
• De bijgeleverde filter (97708000) moet ingebouwd
worden om de norm doorstroom van de handdouche
te garanderen en vuil uit de leidingen tegen te hou-
den. Als er een grotere waterdoorlaat gewenst wordt
moet i.p.v. het filter de dichting geplaatst worden.
Vuil uit de leidingen kan schade aan de handdouche
veroorzaken. Op deze schade geeft Hansgrohe geen
garantie.
Nederlands
Service onderdelen (zie blz. 38)
Reinigen (zie blz. 37) en
bijgevoegde brochure
Bediening (zie blz. 36)
Montage zie blz. 34
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Technische gegevens
Werkdruk: max. max. MPa
Aanbevolen werkdruk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60 °C
Doorstroomdiagram
(zie blz. 33)
Keurmerk (zie blz. 39)
Symboolbeschrijving
Door de excentrische bus kunnen eventuele
boorafwijkingen worden hersteld. (zie blz.
35)
7

6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
6Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Optimal funktion garanteres for anvendelse i forbin-
delse med Hansgrohe håndbrusere og Hansgrohe
bruseslanger.
• Ved montering er det vigtigt at sikre sig, at hele befæ-
stigelsesfladen er plan (ingen ujævne fuger eller fliser),
samt at væggen er egnet til montering af produktet og
specielt, at væggen ikke har nogen svage punkter. De
medfølgende skruer og dübler er kun egnet til beton.
Ved anden vægopbygning bør producenten af dübler
kontaktes for nærmere information.
• De bijgeleverde filter (97708000) moet ingebouwd
worden om de norm doorstroom van de handdouche
te garanderen en vuil uit de leidingen tegen te hou-
den. Als er een grotere waterdoorlaat gewenst wordt
moet i.p.v. het filter de dichting geplaatst worden.
Vuil uit de leidingen kan schade aan de handdouche
veroorzaken. Op deze schade geeft Hansgrohe geen
garantie.
Dansk
Reservedele (se s. 38)
Rengøring (se s. 37) og vedlagt
brochure
Brugsanvisning (se s. 36)
Montering se s. 34
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Tekniske data
Driftstryk: max. MPa
Anbefalet driftstryk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60 °C
Gennemstrømningsdiagram (se
s. 33)
Godkendelse (se s. 39)
Symbolbeskrivelse
Ved hjælp af den excentriske bøsning kan
evt. skævheder i borehullerne udlignes. (se
s. 35)
8

6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
6O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
6Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• O bom funcionamento é apenas garantido em
combinação com chuveiros de mão e tubos flexíveis
Hansgrohe.
• Durante a montagem do produto por técnicos quali-
ficados, deve ter-se em atenção que a superfície de
fixação seja plana em toda a área da fixação (sem
juntas sobrepostas/salientes ou ladrilhos desloca-
dos), que o dispositivo de montagem na parede seja
adequado para uma montagem na parede e que este
não apresente nenhuns pontos fracos. Os parafusos
e buchas incluídos no volume de fornecimento são
apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
• O filtro de inserção (97708000) deve ser utilizado
para assegurar um caudal standart e para proteger
o chuveiro de mão de areias e resíduos provenientes
da tubagem. Se quiser um caudal maior, deve usar
o filtro de junção (94246000) em vez do filtro de
inserção (97708000). Resíduos e areias podem dani-
ficar componentes ou provocar o mau funcionamento
do chuveiro; as avarias assim provocadas anulam a
responsabilidade e garantia Hansgrohe.
Português
Peças de substituição
(ver página 38)
Limpeza (ver página 37) e
brochura em anexo
Funcionamento (ver página 36)
Montagem ver página 34
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Dados Técnicos
Pressão de funcionamento: max. MPa
Pressão de func. recomendada: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60 °C
Fluxograma (ver página 33)
Marca de controlo
(ver página 39)
Descrição do símbolo
Com o encaixe excêntrico é possível
compensar a tolerância da furação. (ver
página 35)
9

6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
6Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
6Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
6Węże prysznicowe przeznaczone są do podłącze-
nia tylko z armaturą. Blokada za wężem w kierunku
przepływu jest niedopuszczalna.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Optymalne działanie gwarantuje się tylko w odnie-
sieniu do pryszniców ręcznych i węży prysznicowych
Hansgrohe.
• Przy montażu produktu przez wykwalifikowany perso-
nel fachowy należy zważać na to, by powierzchnia
mocowania na całym obszarze mocowania była rów-
na (by nie było szczelin wzgl. wzajemnie przesunię-
tych płytek), rodzaj ściany nadawał się do montażu
produktu i zwłaszcza, by nie było żadnych słabych
stron. Umieszczone w dostawie śruby i kołki rozpo-
rowe są przeznaczone tylko do betonu. Przy innych
rodzajach montażu ścianowego należy przestrzegać
danych producenta kołków rozporowych.
• Należy zamontować znajdującą się w opakowaniu
wkładkę filtra (97708000), aby zapewnić przepi-
sowy przepływ przez prysznic ręczny i zapobiec
przedostawaniu się zanieczyszczeń z instalacji sie-
ciowej. Jeżeli pożądany jest większy przepływ wody,
wówczas należy zamiast wkładki filtra (97708000)
użyć uszczelki z sitkiem (94246000). Przedostające
się zanieczyszczenia mogą mieć negatywny wpływ
na działanie i/lub prowadzić do usterek w działaniu
elementów prysznica ręcznego. Za powstałe z tego
tytułu szkody firma Hansgrohe nie ponosi odpowie-
dzialności.
Polski
Części serwisowe
(patrz strona 38)
Czyszczenie (patrz strona 37) i
dołączona broszura
Obsługa (patrz strona 36)
Montaż patrz strona 34
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Dane techniczne
Ciśnienie robocze: maks. MPa
Zalecane ciśnienie robocze: 0,1 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60 °C
Schemat przepływu
(patrz strona 33)
Znak jakości (patrz strona 39)
Opis symbolu
Za pomocą tulei mimośrodowej można
łatwo wyrównać tolerancje otworów. (patrz
strona 35)
10

6 Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí sprchový systém pou-
žívat bez dozoru. Osoby pod vlivem alkoholu nebo
drog nesmí sprchový systém používat.
6Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
6Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
6Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
6Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Optimální funkce je zaručena pouze s ručními sprcha-
mi a sprchovými hadicemi Hansgrohe.
• Při montáži produktu kvalifikovaným odborným per-
sonálem je třeba dbát na to, aby upevňovací plochy
byly v celém rozsahu upevnění rovné (žádné vyčnívají-
cí spáry nebo navzájem přesazené obklady), aby
konstrukce stěny byla pro montáž produktu vhodná a
zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při
jiných konstrukčních materiálech stěny je třeba se řídit
údaji výrobce hmoždinek.
• Přibalená filtrační vložka (97708000) se musí zabu-
dovat, aby zajistila jmenovitý průtok ruční sprchou a
zabránila přístupu nečistot vyplavovaných z potrubí.
Pokud se požaduje vyšší průtok, musí se vsadit
místo filtrační vložky (97708000) těsnění se sítkem
(94246000). Vyplavené nečistoty mohou ovlivnit
funkčnost a nebo také vést k poškození funkčních dílů
ruční sprchy. Na tyto škody se záruka firmy Hansgro-
he nevztahuje.
Česky
Servisní díly (viz strana 38)
Čištění (viz strana 37) a přiložená
brožura
Ovládání (viz strana 36)
Montáž viz strana 34
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Technické údaje
Provozní tlak: max. MPa
Doporučený provozní tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60 °C
Diagram průtoku (viz strana 33)
Zkušební značka (viz strana 39)
Popis symbolů
Excentrickými vložkami je možné vyrovnat
tolerance vrtaných otvorů. (viz strana 35)
11

6 Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Sprchovací systém nesmú bez dozoru používať deti,
ako aj dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
6Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
6Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
6Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
Pokyny pre montáž
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Optimálna funkcia je zaručen iba s ručnými sprchami
a sprchovými hadicami Hansgrohe.
• Pri montáži produktu kvalifikovaným odborným perso-
nálom je nutné dbať na to, aby upevňovacie plochy
boli v celom rozsahu upevnenia rovné (žiadne vyčnie-
vajúce škáry alebo navzájom predsadené obklady),
aby konštrukcia steny bola pre montáž produktu
vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón.
Pri iných konštrukčných materiáloch steny je nutné
riadiť sa údajmi výrobcu hmoždiniek.
• Pribalená filtračná vložka (97708000) sa musí
zabudovat’, aby zaistila menovitý prietok ručnou
sprchou a zabránila prístupu nečistôt vyplavovaných
z potrubia. Pokial’ sa požaduje vyšší prietok, musí sa
vsadit’ namiesto filtračnej vložky (97708000) tesne-
nie so sitkom (94246000). Vyplavené nečistoty môžu
ovplyvnit’ funkčnost’ alebo môžu viest’ aj k poškode-
niu funkčných dielov ručnej sprchy. Na tieto škody sa
záruka firmy Hansgrohe nevzt’ahuje.
Slovensky
Servisné diely (viď strana 38)
Čistenie (viď strana 37) a priložená
brožúra
Obsluha (viď strana 36)
Montáž viď strana 34
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Technické údaje
Prevádzkový tlak: max. MPa
Doporučený prevádzkový tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60 °C
Diagram prietoku
(viď strana 33)
Osvedčenie o skúške
(viď strana 39)
Popis symbolov
Excentrickými vložkami je možné vyrovnat‘
toleranciu vŕtaných otvorov. (viď strana 35)
12

6 安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
6该产品不得作扶柄使用。必须安装单独的扶
柄。
6淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品！
• 只有与汉斯格雅手提花洒和汉斯格雅淋浴器软管
组合使用，方担保最佳的功能。
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
• 为了防止管道中的脏东西冲入花洒内，与手持花
洒包装在一起的滤柱（97708000）必须安装。如
果想要更大的出水量，可用滤网（94246000）代
替滤柱（97708000）。这些脏东西会影响手持
花洒的功能或损坏手持花洒的功能部件，由此引
起的损失汉斯格雅公司概不负责。
中文
备用零件 (参见第38页)
清洗 (参见第37页)并附有小手
册
操作 (参见第36页)
安装 参见第 34 页
大小 (参见第31页)
请勿使用含有乙酸的硅！
技术参数
工作压强： 最大MPa
推荐工作压强： 0,1–0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
流量示意图 (参见第33页)
检验标记 (参见第39页)
符号说明
用偏心套管可以补偿消除钻孔的偏差。
(参见第35页)
13

6 Указания по технике безопасности
6Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
6Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться душевой системой только под присмо-
тром. Запрещается пользоваться душевой системой
в состоянии алкогольного или наркотического
опьянения.
6Душевую систему разрешается использовать только
в гигиенических целях для принятия ванны и личной
гигиены.
6Не допускайте попадания струи воды из разбрызги-
вателя на чувствительные части тела (например, на
глаза). Разбрызгиватель следует устанавливать на
достаточном расстоянии от тела.
6Изделие запрещается использовать в качестве руко-
ятки. Следует устанавливать специальную рукоятку.
6Душевые шланги подходят только для подсоедине-
ния душей к арматуре. Не устанавливайте дополни-
тельных затворов между шлангом и арматурой!
Указания по монтажу
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструкци-
ей, проверен на геметичность и безупречность работы
• Оптимальное функционирование гарантируется
только при использовании в комбинации с ручными
душами Hansgrohe и душевыми шлангами Hansgrohe.
• При монтаже изделия квалифицированным персона-
лом необходимо следить за тем, чтобы, поверхность
крепления была плоской во всей зоне крепления (без
выступающих швов или смещения плитки), структура
стен подходила для монтажа изделия и, в частности,
не имела слабых мест. Прилагаемые винты и дюбели
предназначены только для бетона. При других типах
стен необходимо соблюдать указания производите-
лей дюбелей.
• Предустановленный фильтр (97708000) предна-
значен для обеспечения стандартного расхода воды
и защиты внутренней части лейки ручного душа от со-
держащихся в водопроводной воде загрязнений. Если
Вы желаете повысить расход воды, Вам необходимо
заменить предустановленный фильтр (97708000) на
фильтр-сеточку (94246000). Содержащиеся в воде
загрязнения могут попав внутрь лейки привести к по-
вреждениям/поломке внутреннего механизма лейки.
В этом случае покупатель теряет право на гарантию.
Русский
Κомплеκт (см. стр. 38)
Очистка (см. стр. 37) и
прилагаемая брошюра
Эксплуатация (см. стр. 36)
Монтаж см. стр. 34
Размеры (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Технические данные
Рабочее давление: не более. МПа
Рекомендуемое рабочее давление: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60 °C
Схема потока (см. стр. 33)
Знак технического контроля
(см. стр. 39)
Описание символов
С помощью соединения-эксцентрика
можно установить штангу строго
вертикально. (см. стр. 35)
14

6 Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6Gyermekek, valamint testileg, szellemileg fogyaté-
kos vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
6A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
6A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
6A zuhanycsövek kizárólag zuhanyok csaptelepek-
kel való összekötésére alkalmasak. A zuhanycső
után (folyásirány szerint) elzárás beszerelése nem
engedélyezett!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
• A megfelelő működést csak Hansgrohe
kézizuhanyokkal és Hansgrohe zuhanycsövekkel
garantáljuk.
• Miközben szakképzett szakember végzi a termék fel-
szerelését, ügyelni kell arra, hogy a rögzítési felületek
a rögzítési terület teljes egészén síkok (nincsenek kiál-
ló fugák vagy csempeszélek), a fal felépítése alkalmas
a termék felszereléséhez, és különösképpen, hogy
nincsenek benne gyenge pontok. A mellékelt csavarok
és dűbelek csak betonhoz alkalmasak. Egyéb fala-
zatoknál figyelembe kell venni a dűbelgyártó gyártói
utasításait.
• A mellékelt szűrőbetétet (97708000) be kell szerelni,
hogy elérjük a kézizuhany norma szerinti átfolyását,
valamint, hogy elkerüljük a vezetékes hálózatból
származó szennyeződések zuhanyba való bekerülé-
sét. Amennyiben nagyobb átfolyási vízmennyiséget
szeretnénk elérni, a szűrőbetét (97708000) helyett
használjuk a szűrőtömítést (94246000). A vezetékes
hálózatból bekerülő szennyeződések gátolhatják
a termék működését, és/vagy megrongálhatják a
zuhany működő alkatrészeit. Az ebből adódó károkért
a Hansgrohe nem felel.
Magyar
Tartozékok (lásd a 38. oldalon)
Tisztítás (lásd a 37. oldalon) és
mellékelt brossúrával
Használat (lásd a 36. oldalon)
Szerelés lásd a 34. oldalon
Méretet (lásd a 31. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Műszaki adatok
Üzemi nyomás: max. MPa
Ajánlott üzemi nyomás: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60 °C
Átfolyási diagramm (lásd a 33.
oldalon)
Vizsgajel (lásd a 39. oldalon)
Szimbólumok leírása
Az excenter hüvelynek köszönhetően a
fúrási egyenletlenségek kiegyenlíthetőek.
(lásd a 35. oldalon)
15

6 Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjes-
telmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
6Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
6Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Optimaalinen toiminta on taattuna vain Hansgrohe
käsisuihkuja ja Hansgrohe suihkuletkuja käytettäessä.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on koko
kiinnityksen alueella tasainen (ei ulkonevia saumoja
tai laattojen tasomuutoksia) ja, että seinän rakenne
soveltuu tuotteen asentamiseen eikä siinä ole heikkoja
kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankku-
rit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä
tuotetta muihin seinärakenteisiin, noutata kiinnittimien
valmistajan ohjeita.
• Käsisuihkun mukana toimitettu suodatinpatruuna
(97708000) on asennettava paikalleen, jotta käsisuih-
kun normaalivirtaus olisi taattuna ja, jotta lian huuhtou-
tuminen vesijohtoverkostosta käsisuihkuun estyy. Jos
halutaan suurempaa vesimäärää, suodatinpatruunan
(97708000) tilalle voidaan asentaa sihtitiiviste
(94246000). Huuhtoutuvat likahiukkaset voivat häiritä
suihkun toimintaa tai vahingoittaa toimintaosia, Hansg-
rohe ei vastaa tästä aiheutuneista vahingoista.
Suomi
Varaosat (katso sivu 38)
Puhdistus (katso sivu 37) ja oheinen
esite
Käyttö (katso sivu 36)
Asennus katso sivu 34
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Tekniset tiedot
Käyttöpaine: maks. MPa
Suositeltu käyttöpaine: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60 °C
Virtausdiagrammi
(katso sivu 33)
Koestusmerkki (katso sivu 39)
Merkin kuvaus
Poraustoleranssit voidaan tasata
epäkeskoholkeilla. (katso sivu 35)
16

6 Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Barn samt vuxna med fysiska, psykiska eller senso-
riska funktionshinder får inte använda duschsystemet
ensamma. Personer som är påverkade av alkohol- el-
ler droger får inte använda duschsystemet.
6Duschsystemet får bara användas till kroppshygien
med bad och dusch.
6Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
6Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
6Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Optimal funktion garanteras bar tillsammans med
Hansgrohe handduschar och Hansgrohe dusch-
slangar.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Filterinsatsen (97708000) som följer med måste
monteras om normalflödet hos handduschen ska
vara garanterat och för att undvika att smuts spolas
in från ledningsnätet. Önskas kraftigare vattenflöde
måste silpackningen (94246000) användas istället
för filterinsatsen (97708000). Smuts som spolas in
kan påverka funktionerna och/eller leda till skador på
funktionsdelar i handduschen. Hansgrohe frånsäger
sig allt ansvar för skador som kan härledas till detta.
Svenska
Reservdelar (se sidan 38)
Rengöring (se sidan 37) och
medföljande broschyr
Hantering (se sidan 36)
Montering se sidan 34
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Tekniska data
Driftstryck: max. MPa
Rek. driftstryck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60 °C
Flödesschema (se sidan 33)
Testsigill (se sidan 39)
Simbolio aprašymas
Borrtoleranser kan utjämnas genom
excenterhylsan. (se sidan 35)
17

6 Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba) sen-
sorikos sutrikimais. Dušo sistema taip pat uždrausta
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
6Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
6Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
6Dušo žarnos yra pritaikytos tik prijungti dušo
galvutę prie vandens maišytuvo. Negalima montuoti
vandens uždarymo mechanizmo tarp maišytuvo ir
žarnos.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Optimalus funkcionavimas yra garantuojamas tik
naudojant „Hansgrohe“ rankų dušus su “Hansgrohe”
dušo žarnomis.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Filtras (97708000), kuris yra rankų dušass pakuotėje,
privalo būti įstatytas, kad būtų garantuota vandens
pralaidumo norma ir apsauga nuo nešvarumų. Jei
reikia didesnio vandens pralaidumo, vietoje filtro
(97708000) įstatykite sietelį (94246000). Nešva-
rumai gali pakenkti rankų dušass funkcionalumui ir
(arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju “”Hansgrohe”” atsakomybės neprisiima.
Lietuviškai
Atsarginės dalys (žr. psl. 38)
Valymas (žr. psl. 37) ir pridedama
brošiūra
Eksploatacija (žr. psl. 36)
Montavimas žr. psl. 34
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip MPa
Rekomenduojamas slėgis: 0,1 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60 °C
Pralaidumo diagrama (žr. psl.
33)
Bandymo pažyma (žr. psl. 39)
Simbolio aprašymas
Ekscentrinės jungties pagalba galima
išlyginti išgręžtų angų nuokrypį. (žr. psl. 35)
18

6 Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Djeca, kao i tjelesno, mentalno i/ili senzorno hendi-
kepirane odrasle osobe ne smiju se koristiti sustavom
tuša bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti sustavom tuša.
6Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
6Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
6Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Optimalno funkcioniranje zajamčeno je jedino u kom-
binaciji sa Hansgrohe ručnim tuševima i Hansgrohe
crijevom za tuš.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te osobito da nema slabih mjesta. Priloženi vijci
i moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
• Filter (97708000) potrebno je ugraditi kako bi se
regulirao protok vode i smanjio prolazak prljavštine.
Ako želite jači protok vode umjesto filtera ugradite
rešetku (94246000). Za eventualna oštećenja
uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
Hrvatski
Rezervni djelovi
(pogledaj stranicu 38)
Čišćenje (pogledaj stranicu 37) i
priložena brošura
Upotreba (pogledaj stranicu 36)
Sastavljanje pogledaj stranicu 34
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Tehnički podatci
Najveći dopušteni tlak: tlak MPa
Preporučeni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60 °C
Dijagram protoka (pogledaj
stranicu 33)
Oznaka testiranja (pogledaj
stranicu 39)
Opis simbola
Pomoću ekscentara mogu se podesiti
tolerancije provrta. (pogledaj stranicu 35)
19

6 Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
6Bedensel, ruhsal ve/veya sensörik engelli çocuk ve
yetişkinler gözetimsiz olarak duş sistemini kullanma-
malıdırlar. Alkol veya uyuşturucu etkisinde olanlar
duş sistemini kullanmamalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
6Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
6Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
Montaj açıklamaları
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
• Mümkün olduğu kadar iyi işlev, yalnız Hansgrohe elle
duş parçaları ve Hansgrohe duş boruları kullanılırsa,
garanti edilir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montele-
meye uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• El duşunun norm debisini sağlamak ve şebekeden
kir gelmesini önlemek için, ekteki filtre adaptörü
(97708000) takılmalıdır. Daha büyük bir su debisi
istenirse, filtre adaptörünün (97708000) yerine bir
süzgeç contası (94246000) takılmalıdır. Şebekeden
gelen kirler çalışmayı etkileyebilir ve/veya el duşun-
daki fonksiyon parçalarının zarar görmesine neden
olabilir; bu nedenle oluşan hasarlar için Hansgrohe
hiçbir sorumluluk üstlenmez.
Türkçe
Yedek Parçalar (Bakınız sayfa 38)
Temizleme (Bakınız sayfa 37) ve
birlikte verilen broşür
Kullanımı (Bakınız sayfa 36)
Montajı Bakınız sayfa 34
Ölçüleri (Bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Teknik bilgiler
İşletme basıncı: azami MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60 °C
Akış diyagramı (Bakınız sayfa 33)
Kontrol işareti (Bakınız sayfa 39)
Simge açıklaması
Eksantrik burç ile delik toleransları
dengelenebilir. (Bakınız sayfa 35)
20
