Hans Grohe ShowerSelect 15743 1 Series Guide

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
ShowerSelect
15763XX1
°F
1
0
0
100
°F
ShowerSelect
15743XX1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 6.8 GPM (25.7 L/min)**
@ 44 PSI (0.3 MPa)
Max. flow rate 1.8 GPM (6.8 L/min)***
@ 80 PSI (0.55 MPa)
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• This thermostatic mixing valve is for use with a
showerhead rated at 1.1 GPM (4.2 L/min) or
higher.
• This product includes a device to reduce the
total simultaneous flow of water in the shower
to 1.8 GPM (6.8 L/min) @ 80 PSI (0.55 Mpa)
as required by some plumbing codes. See the
instructions on page 24.
• When the flow control accessory is installed, this
valve cannot be used as a tub filler.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
* Review and follow all applicable local plumbing
codes when setting the temperature on the water
heater.
** As configured at the factory, if permitted by plumbing
code. Review and follow all applicable local plumb-
ing codes.
*** After modification using the included flow control
device.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.8 GPM (25.7 L/min)**
@ 44 PSI (0.3 MPa)
Capacité nominale 1.8 GPM (6.8 L/min)***
@ 80 PSI (0.55 MPa)
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
1.1 GPM (4.2 L/min) ou supérieur.
• Ce produit comprend un dispositif pour réduire
le débit d’eau total simultané dans la douche à
1.8 gal/mn (6.8 l/mn) à 80 psi (0.55 Mpa),
comme l’exigent certains codes de plomberie.
Voir page 24.
• Lorsque le limiteur de débit est installé,
cette vanne ne peut pas être utilisée comme
remplisseur de baignoire.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
** Tel que configuré en usine, si le code de plomberie
l’autorise. Veuillez consulter et suivre tous les codes
de plomberie en vigueur..
*** Après modification avec le dispositif de contrÔle
de débit inclus.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.8 GPM (25.7 L/min)**
@ 44 PSI (0.3 MPa)
Caudal máximo 1.8 GPM (6.8 L/min)***
@ 80 PSI (0.55 MPa)
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• El mezclador termostático está diseñado para
uso con cabezales de ducha calificados a
1.1 GPM (4.2 L/min) o más.
• Este producto incluye un dispositivo para reducir
el flujo total simultáneo de agua en la ducha
a 1.8 GPM (6.8 L/min) a 80 PSI (0.55 Mpa),
según lo requerido por algunos códigos de
plomería. Vea la página 24.
• Cuando se instala el limitador de caudal, esta
válvula no se puede utilizar para llenar una
bañera.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
**Según la configuración de fábrica, si está permitido
por el código de plomería. Lea y cumpla con todos
los códigos de plomería aplicables.
*** Después de la modificación con el dispositivo de
control de flujo incluido.

5

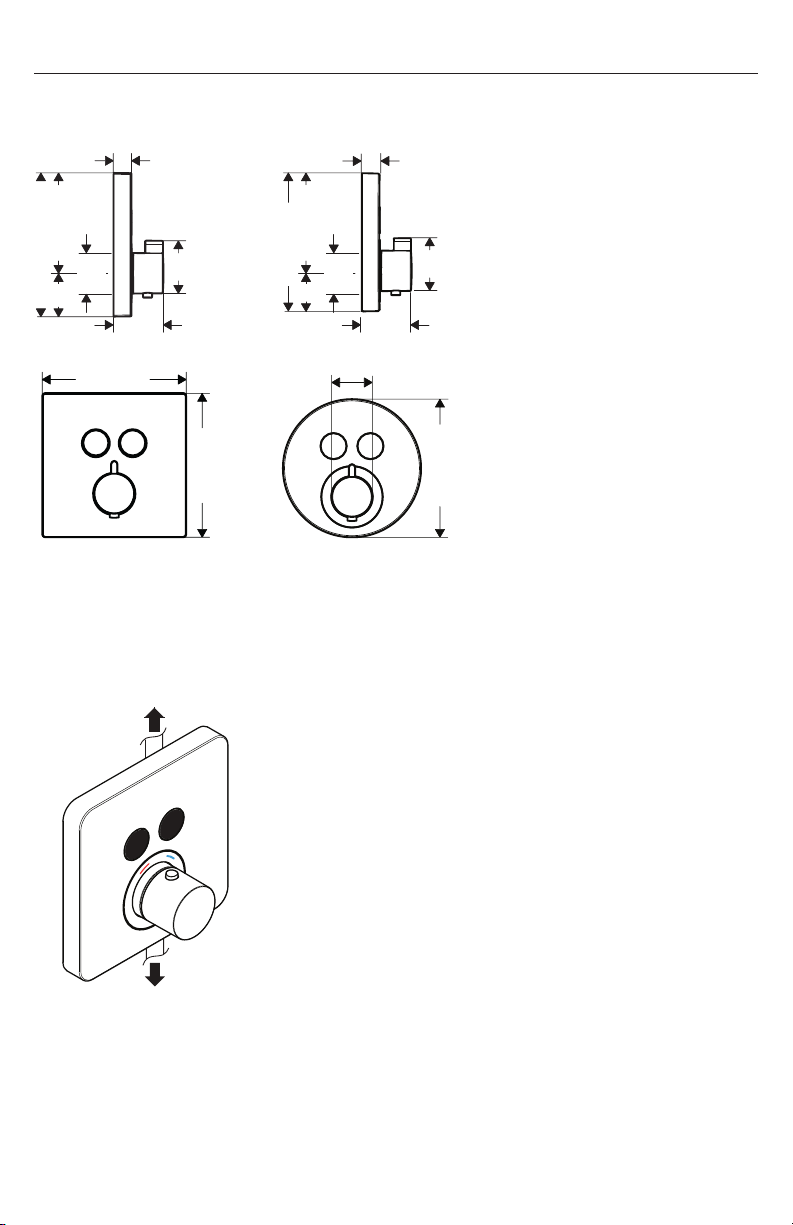

ShowerSelect Square
15763xx1
ShowerSelect Round
15743xx1
¾" (20 mm)
2¼"
(57 mm)
2⅛"-3¼
(54 - 82 mm)
1¾"
(44 mm)
4⅛" (106 mm)
Ø5⅞" (150 mm)
Ø1¾"
(44 mm)
Ø5⅞" (150 mm)
Ø1¾" (44 mm)
¾" (20 mm)
2¼"
(57 mm)
2⅛"-3¼
(54 - 82 mm)
1⅞"
(47 mm)
4¼" (108 mm)
6⅛"/6⅛" (155/155 mm)
Ø1¾"
(44 mm)
6⅛" (155 mm)
6⅛" (155 mm)
12
40
°C
12
Button #1 (left) controls the bottom outlet.
Button #2 (right) controls the top outlet.
Le bouton de sélection № 1 (sur le côté gauche) contrôle la sortie
inférieure.
Le bouton de sélection № 2 (sur le côté droit) contrôle la sortie
supérieure.
El botón de selección № 1 (en el lado izquierdo) controla la salida
inferior.
El botón de selección № 2 (en el lado derecho) controla la salida
superior.
1
2

6
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
 Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de 4
mm pour ouvrir et fermer les.
Tools Required / Outiles Utiles /
Herramientas Útiles
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

7
Remove the cover.
 To reduce the risk of scald injury and
property damage, make sure the
stops are closed.
Enlevez le couvercle.
 Pour réduire les risques de blessures
par brûlure et de dommages maté-
riels, assurez-vous que les butées
d’arrêt sont fermées.
Retire la tapa.
 Para evitar lesiones por escaldadura
y daños a la propiedad, asegúrese de
que los topes estén cerrados.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" (1 -
2 mm) outside the surface of the finished wall.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" (1 - 2 mm)de la superficie de la pared
terminada.
Coupez la coque de protection de façon à ce qu’elle
dépasse de ¹⁄₁₆ à ⅛ po (1 - 2 mm) à l'extérieur de la
surface du mur fini.
Installation / Installation / Instalación
90°
90°
90°
¹⁄₁₆"-⅛"
1-2 mm
1
2
1
2
closed
ferme
cerrado

8

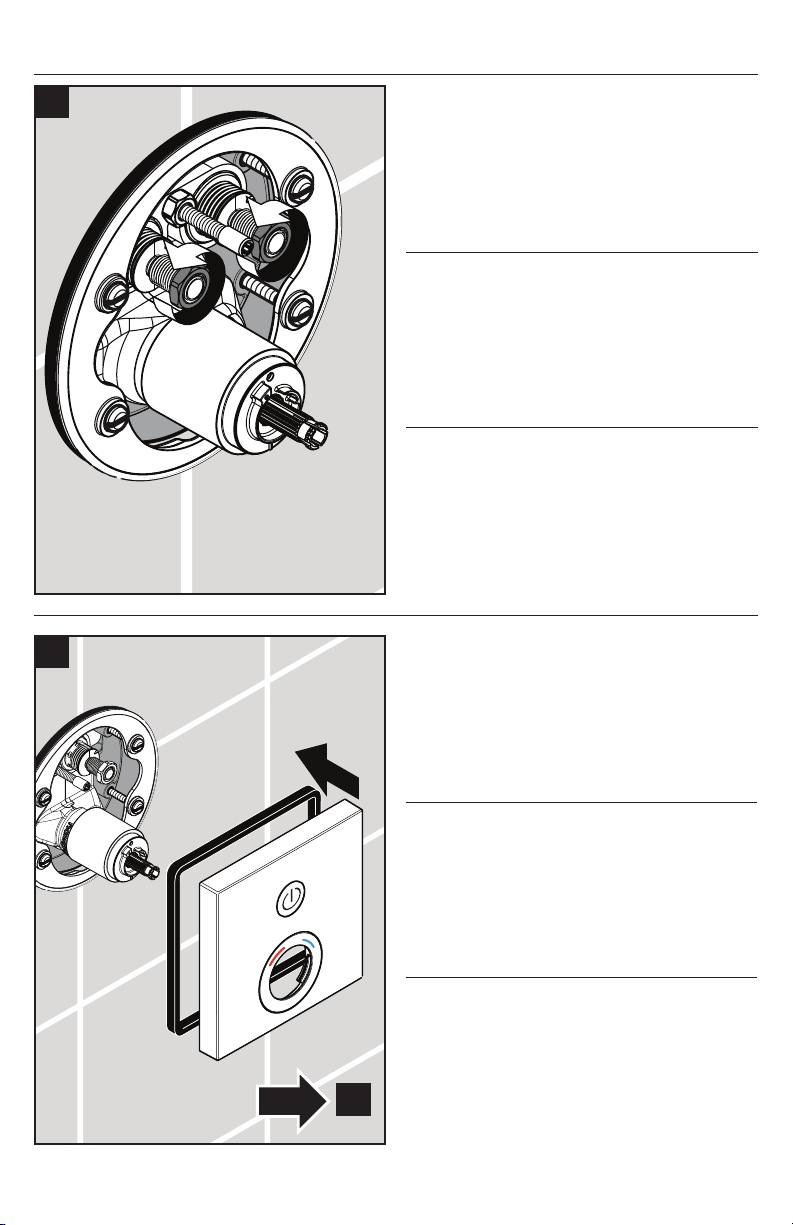

Loosen the flush insert screw using a 5 mm Allen
wrench.
Remove the flush insert and the flush insert seals.
Dry the inside of the valve.
Retirez le module encastré et les joints d'étanchéité
du module encastré.
Essuyez l’intérieur de la soupape.
Retire el inserto de lavado y los sellos del inserto de
lavado.
Secar el interior de la válvula.
Install the function block.
Tighten the screws using a 4 mm Allen wrench.
Insérez le bloc de fonction.
Installez les vis à l'aide d'une clé Allen de 4 mm.
Inserte el bloque de función.
Instale los tornillos con una llave Allen de 4 mm.
5 mm
3
4 mm
3.7 ft-lb
5 Nm
4
1
2

9

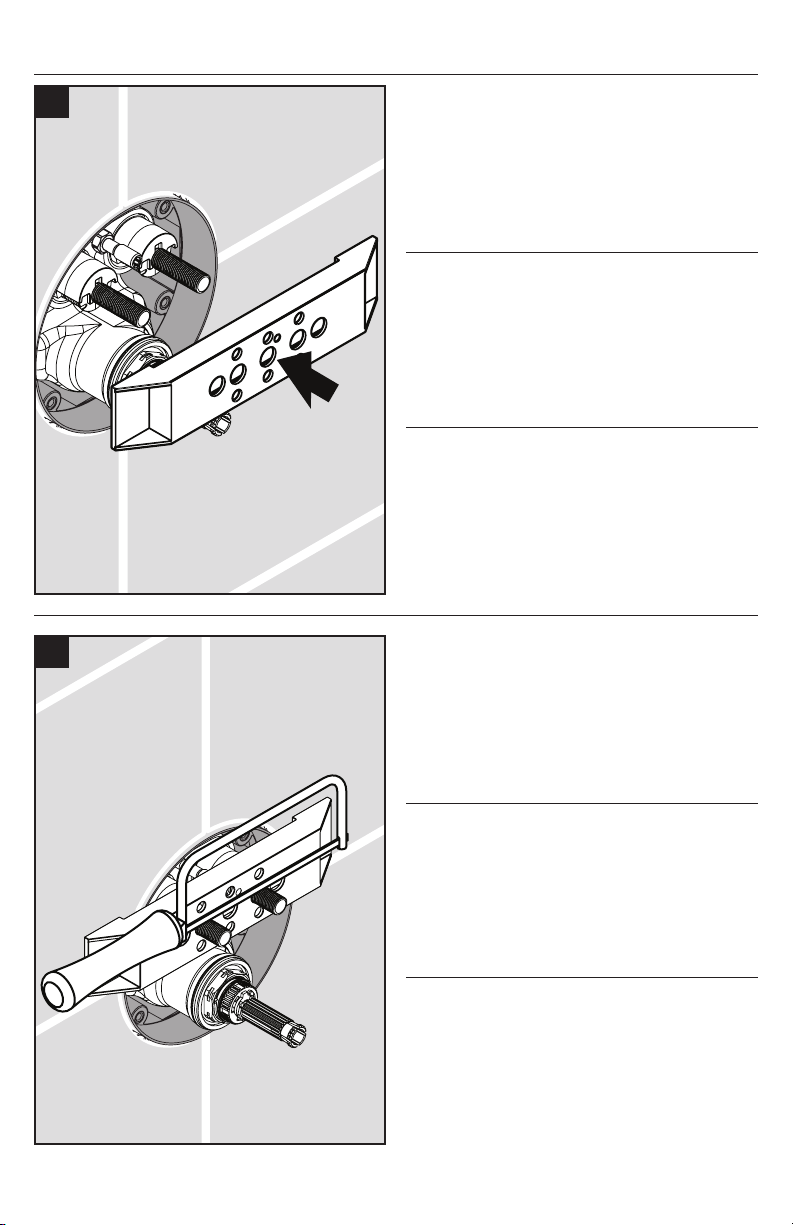

Lower the spacer.
Abaissez l'entretoise.
Baje el separador.
Remove the backing from the adhesive pads on the
fitting aid.
Retirez la pellicule protectrice des plaquettes adhé-
sives sur l'aide au montage.
Retire la parte posterior de las almohadillas adhesi-
vas de la ayuda de montaje.
4 mm
5
6

10

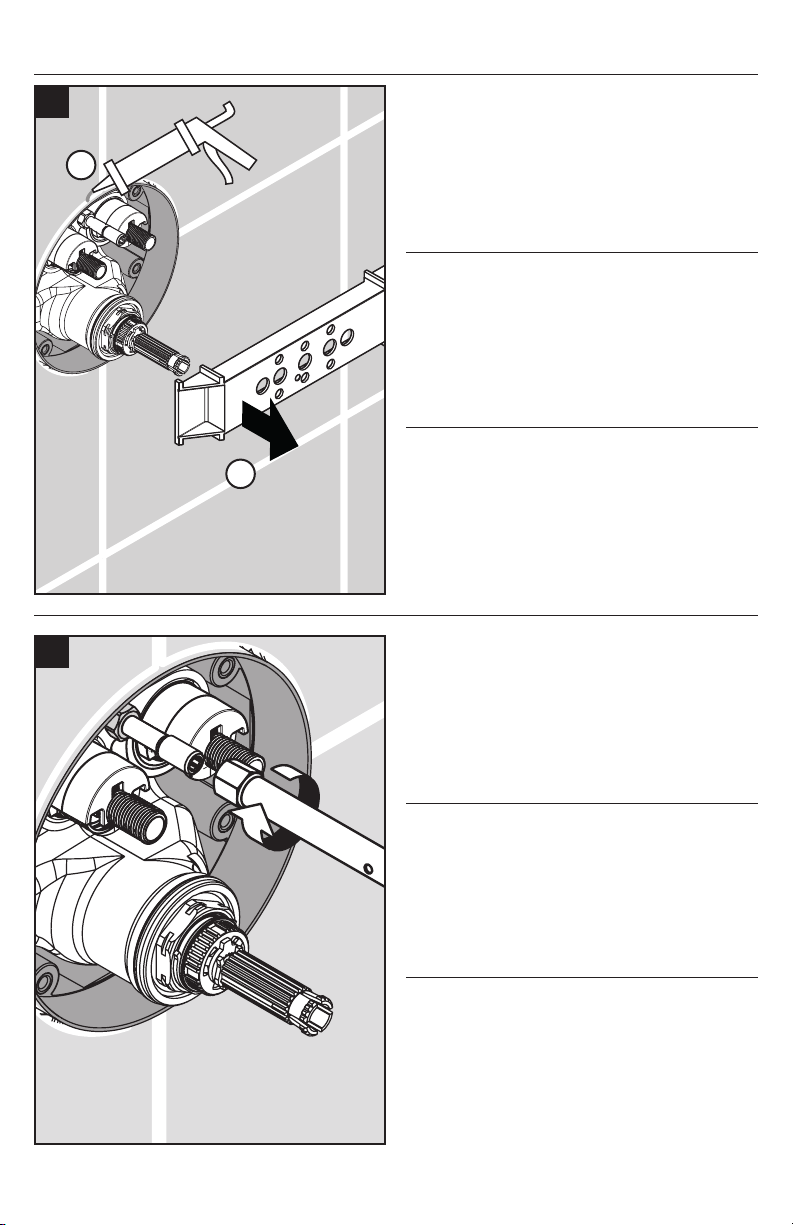

Position the fitting aid over the shutoff stems.
Positionnez l'aide au montage sur les tiges d'arrêt.
Posicione la ayuda de montaje sobre los vástagos
de cierre.
Cut the shutoff stems so that they are even with the
front of the fitting aid.
Coupez les tiges d'arrêt afin qu'elles soient de niveau
avec le devant de l'aide au montage.
Corte los vástagos de cierre de modo que estén
parejos con el frente de la ayuda de montaje.
7
8

11

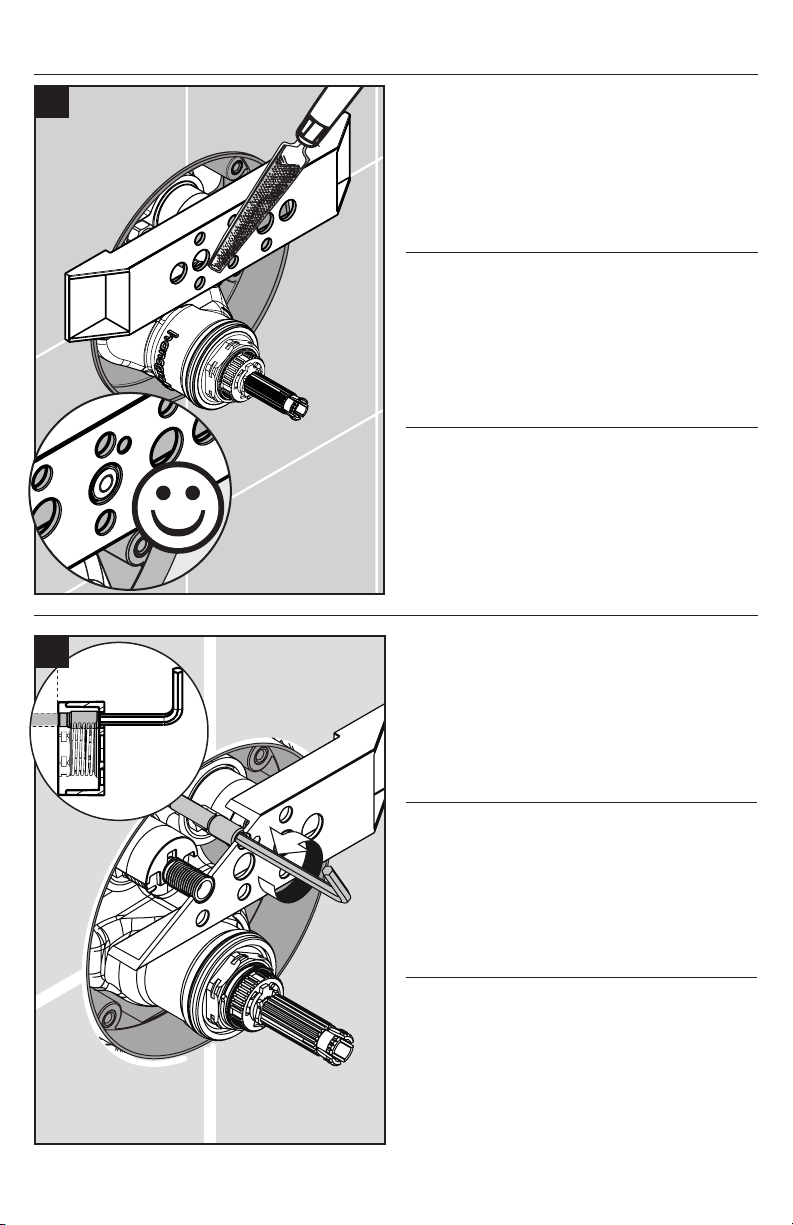

File the shutoff stems so that they are straight and
even.
Limez les tiges d'arrêt afin qu'elles soient droites et
égales.
Lime los vástagos de cierre de modo que estén rectos
y parejos.
Reposition the fitting aid so that one of the small holes
is over the spacer.
Raise the spacer so that it is even with the back of the
fitting aid.
Repositionnez l'aide au montage afin que l'un des
petits trous se trouve au-dessus de l'entretoise.
Remontez l'entretoise afin qu'elle soit de niveau avec
l'arrière de l'aide au montage.
Vuelva a colocar la ayuda de montaje de modo
que uno de los orificios pequeños quede sobre el
separador.
Eleve el separador para que quede parejo con la
parte trasera de la ayuda de montaje.
9
4 mm
10

12

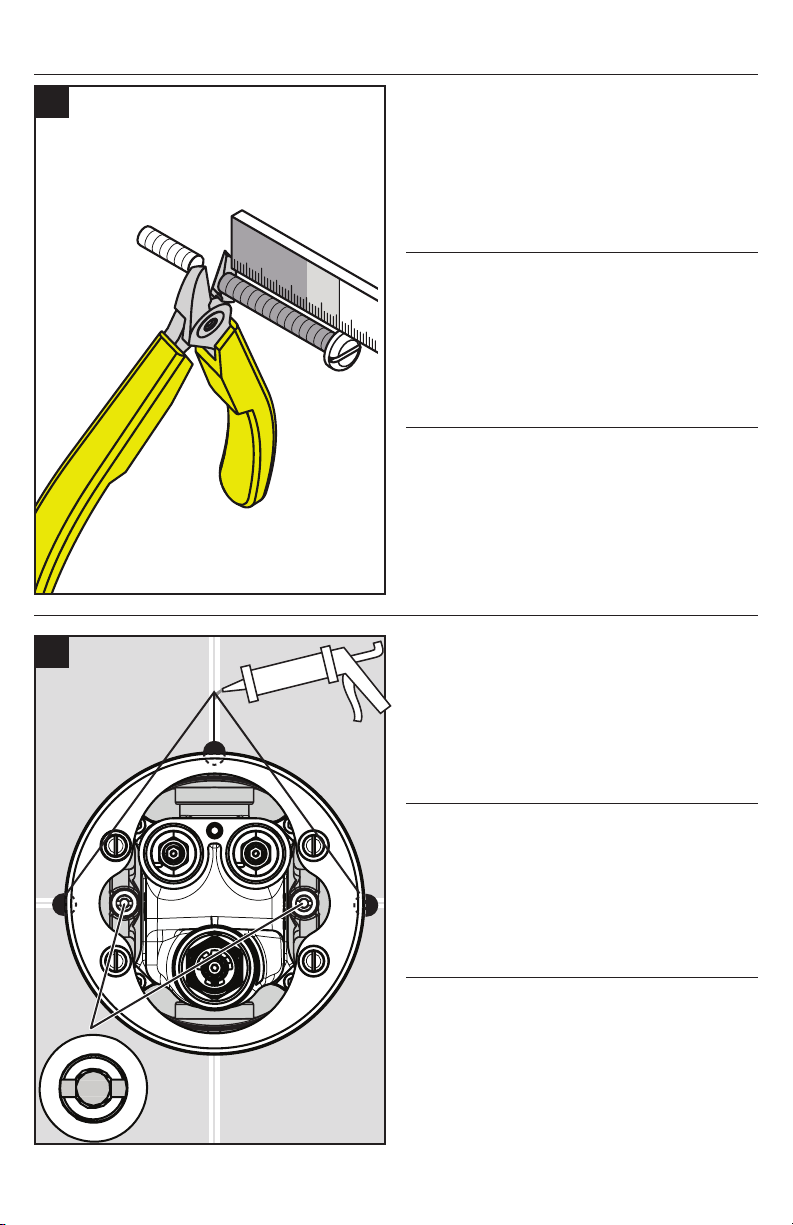

Remove the fitting aid.
Seal the wall around the plaster shield using water-
proof sealant.
 Failure to seal the wall may lead to
water damage.
Tighten the nut on the spacer.
Retirez l'aide au montage.
Scellez le mur autour de la coque de protection à
l'aide d'un produit de scellement.
 Si le mur n’est pas scellé, l’eau pour-
rait causer des dommages.
Serrez l'écrou sur l'entretoise.
Retire la ayuda de montaje.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
 Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Apriete la tuerca en el separador.
1
2
11
12
10 mm
1.5 ft-lb
2 Nm

13
Install the nuts on the shutoff valve stems so that they
are even with the front of the stems.
Measure the distance between the outside edge of
the plaster shield and the screw flange (X).
Installez les écrous sur les tiges des vannes d'arrêt
afin qu'ils soient de niveau avec l'avant des tiges.
Mesurez la distance entre le bord extérieur de la
coque de protection et la collerette de la vis (« X »).
Instale las tuercas en los vástagos de la válvula de
cierre de modo que queden parejos con el frente de
los vástagos.
Mida la distancia entre el borde externo del protec-
tor de yeso y la brida del tornillo ("X").
13
XXX
14

14
Add ⁷⁄₁₆" (11 mm) to X.
Cut each of the four white plastic retainer plate
screws so that it is X + ⁷⁄₁₆" (X +11 mm) long.
Ajoutez ⁷⁄₁₆ po (11 mm) à X.
Coupez les vis de la plaque d'arrêt afin que leur
longueur soit de X + ⁷⁄₁₆ po (X + 11 mm).
Agregue ⁷⁄₁₆" (11 mm) a X.
Corte los tornillos de la placa de sujeción de modo
que el largo sea X + ⁷⁄₁₆" (X + 11 mm).
Place a small amount of caulk at the top and side
grout joints.
Make sure that the stops are open.
Placez une petite quantité de pâte d'étanchéité au
niveau des joints de coulis en haut et sur les côtés.
Assurez-vous que les vannes d'arrêt soient ouvertes.
Coloque una pequeña cantidad de calafate en la
parte superior y uniones de lechada de cemento
laterales.
Asegúrese de que las llaves de paso estén abiertas.
X + X +
⁷⁄₁₆"⁷⁄₁₆"
X +
⁷⁄₁₆"
X + 11
16
15
open
ouvert
abierto

15
Install the retainer plate.
Installez la plaque d'arrêt.
Instale la placa de sujeción.
Remove the safety guard from the shutoff valves.
Retirez les pièces de protection des vannes d'arrêt.
Retire las protecciones de seguridad de las válvulas
de cierre.
17
!
18

16
Turn the water on at the main.
Press the shutoff stems to turn the water on to test the
functions.
Ouvrez l'eau au niveau de la conduite principale.
Appuyez sur les tiges d'arrêt pour ouvrir l'eau afin de
tester les fonctions.
Abra el paso del agua en la entrada del suministro.
Presione los vástagos de cierre para encender el
agua y probar las funciones.
19
1
2
20

17
Install the shutoff buttons on the escutcheon.
Installez les boutons d'arrêt.
Instale los botones de cierre.
Install the thermostatic mixer sleeve.
 15762xx1: Install the foam gasket on the
escutcheon.
Install the escutcheon.
Installez la douille du mitigeur thermostatique.
 15762xx1: Installez le joint mousse sur
l'écusson.
Installez l'écusson.
Instale el manguito del mezclador termostático.
 15762xx1: Instale la junta de espuma en el
escudo.
Instale el escudo.
1
2
21
22
1
2

18
In the "off" position, the front of the shutoff button
should be flush with the front of the escutcheon.
If it is, go to step 24.
If it is not, go to step A.
Remove the escutcheon
En position fermée, le devant du bouton d’arrêt doit
être à égalité avec le devant de l’écusson.
Si c’est le cas, passez à l’étape 24.
Si ce n’est pas le cas, passez à l’étape A.
Retirez l’écusson
En la posición de apagado ("off"), el frente del
botón de apagado debe estar al nivel del frente del
escudo.
Si está al mismo nivel, vaya al paso 24.
Si no está al mismo nivel, vaya al paso A.
Retire el escudo.
< 0 mm
0 mm
23
A
24
A

19
Rotate the nuts on the shutoff stems slightly counter-
clockwise, to bring them out farther.
Reinstall the escutcheon.
Go to step 24 to continue the installation.
Tournez légèrement les écrous sur les tiges d’arrêt
dans le sens antihoraire, pour les positionner plus
loin.
Réinstallez l’écusson.
Passez à l’étape 24 pour continuer l’installation.
Gire las tuercas de los vástagos de cierre levemente
en sentido antihorario para sacarlas un poco más.
Vuelva a instalar el escudo.
Vaya al paso 24 para continuar con la instalación.
1
0
0
°
F
C
24
B

20
Turn the thermostatic mixer stem until the output water
is 104° F.
Install the handle so that the lever is next to the index-
ing mark on the sleeve and the 100° marking on the
escutcheon.
Install the screw cover.
Tournez la tige du mitigeur thermostatique jusqu’à ce
que l’eau de sortie soit à une température de 104° F.
Installez la manette afin que le levier se trouve à côté
de la marque de positionnement sur la douille et de
la marque 100° sur l'écusson.
Installez le cache-vis.
Gire el vástago del mezclador termostático hasta
que el agua de salida esté en 104º F.
Instale la manija de modo que la palanca esté al
lado de la marca indicadora en el manguito y la
marca 100° en el escudo.
Instale el tapón.
°F
1
0
0
°F
1
0
0
25
!
2 mm
24
