Hans Grohe Raindance Showerpipe 27165 1 Series Instruction Manual

Raindance Showerpipe
27165xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
All manuals and user guides at all-guides.com

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - showerhead 2.5 GPM max.
Flow rate - handshower 2.5 GPM max.
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
• This showerpipe is for use with shower heads rated
at 2.5 GPM (9.4 l/min) or higher.
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' in height. The dimensions can be changed if
required. In this case, the minimum ceiling height
of 91⅜" from the standing surface, and all other
measurements, must be changed.
• The installer must ensure that the entire area of the
wall to which the mounting plate is to be mounted,
is flat (no protruding grout joints or tiles). He should
also make sure that the wall is strong enough to sup-
port the showerpipe.
• The enclosed screws and anchors are suitable for
a solid surface wall. If installing in a fiberglass or
acrylic shower unit, install header boards at the
mounting points.
• This showerpipe requires showerpipe rough
16181181(not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Tools Required / Outiles Utiles /
Herramientas Útiles
17 mm
¼" / 6 mm
⅞"
30 mm
All manuals and user guides at all-guides.com

3

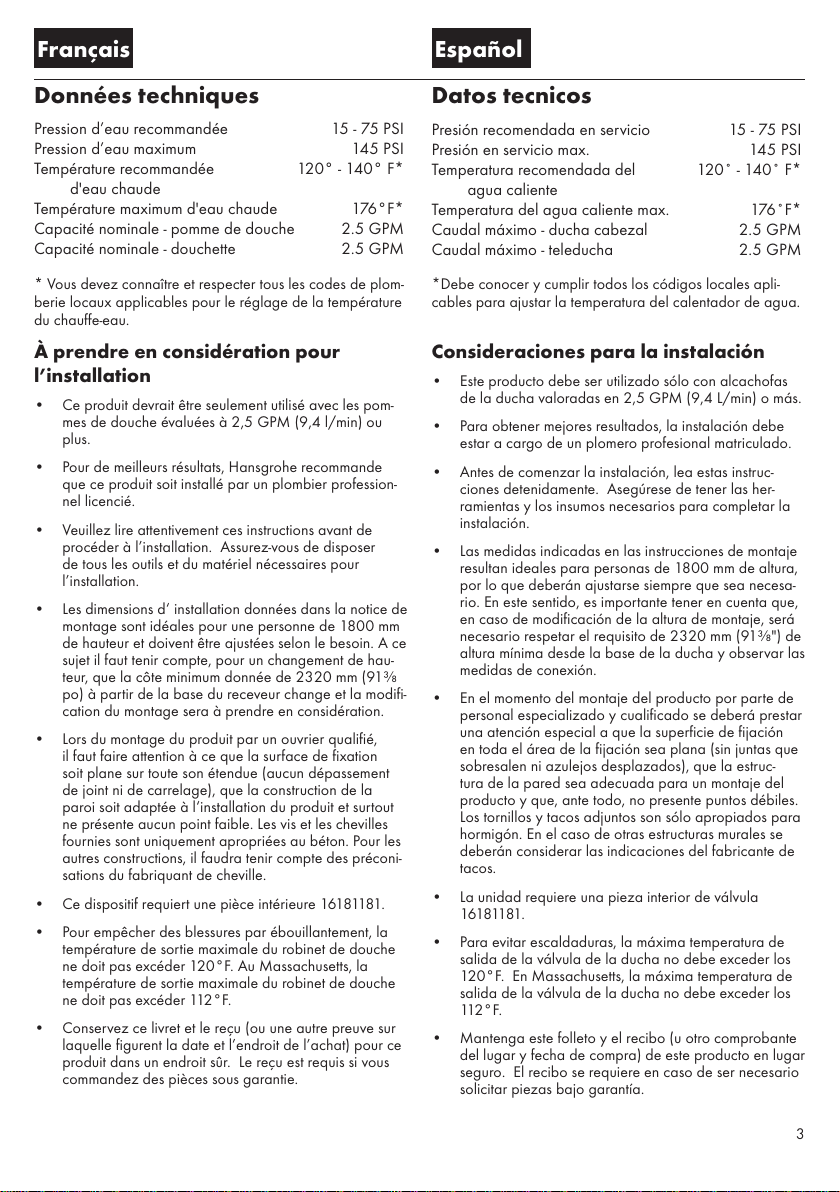

Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - pomme de douche 2.5 GPM
Capacité nominale - douchette 2.5 GPM
Français
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo - ducha cabezal 2.5 GPM
Caudal máximo - teleducha 2.5 GPM
Consideraciones para la instalación
• Este producto debe ser utilizado sólo con alcachofas
de la ducha valoradas en 2,5 GPM (9,4 L/min) o más.
• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas instruc-
ciones detenidamente. Asegúrese de tener las her-
ramientas y los insumos necesarios para completar la
instalación.
• Las medidas indicadas en las instrucciones de montaje
resultan ideales para personas de 1800 mm de altura,
por lo que deberán ajustarse siempre que sea necesa-
rio. En este sentido, es importante tener en cuenta que,
en caso de modificación de la altura de montaje, será
necesario respetar el requisito de 2320 mm (91⅜") de
altura mínima desde la base de la ducha y observar las
medidas de conexión.
• En el momento del montaje del producto por parte de
personal especializado y cualificado se deberá prestar
una atención especial a que la superficie de fijación
en toda el área de la fijación sea plana (sin juntas que
sobresalen ni azulejos desplazados), que la estruc-
tura de la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos débiles.
Los tornillos y tacos adjuntos son sólo apropiados para
hormigón. En el caso de otras estructuras murales se
deberán considerar las indicaciones del fabricante de
tacos.
• La unidad requiere una pieza interior de válvula
16181181.
• Para evitar escaldaduras, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
120°F. En Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe exceder los
112°F.
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en lugar
seguro. El recibo se requiere en caso de ser necesario
solicitar piezas bajo garantía.
Español
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Ce produit devrait être seulement utilisé avec les pom-
mes de douche évaluées à 2,5 GPM (9,4 l/min) ou
plus.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier profession-
nel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les dimensions d‘ installation données dans la notice de
montage sont idéales pour une personne de 1800 mm
de hauteur et doivent être ajustées selon le besoin. A ce
sujet il faut tenir compte, pour un changement de hau-
teur, que la côte minimum donnée de 2320 mm (91⅜
po) à partir de la base du receveur change et la modifi-
cation du montage sera à prendre en considération.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l‘installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour les
autres constructions, il faudra tenir compte des préconi-
sations du fabriquant de cheville.
• Ce dispositif requiert une pièce intérieure 16181181.
• Pour empêcher des blessures par ébouillantement, la
température de sortie maximale du robinet de douche
ne doit pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de douche
ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
All manuals and user guides at all-guides.com

4
40½"
40½"
5⅞"
3⅛"
18⅛"
1⅜"
7⅛"
12⅝"
⅞"
3¼"
G½
2½"
11⅛"
1½"
4¾"
3⅞"
3¼"
All manuals and user guides at all-guides.com

5
min. 91⅜"
89⅜"
47¼" 40½"
18⅛"
Installation Suggestion
All manuals and user guides at all-guides.com

6
English
Installation
The showerpipe must be installed with showerpipe
rough set 16181181 (not included).
To insure correct operation of the
thermostatic mixing valve, the hot
supply must be on the left and the
cold supply must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and plugs.
Confirm that the nipples are level in all planes and
are parallel to each other.
Mark a point on each nipple ¾" from the surface of
the finished wall
Carefully cut the nipple at this point.
¾"
1
2
3
1
2
3
12
3
5⅞"
All manuals and user guides at all-guides.com

7
Français Español
Installation
Le showerpipe doit être installé avec l’ensemble de
pièce intérieure pour tuyau de douche 16181181
(non inclus).
Pour vous assurer que le mélangeur
thermostatique fonctionne correcte-
ment, installez la conduite d’eau
chaude à gauche et la conduite d’eau
froide à droite.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement, les écrous et les
bouchons.
Assurez-vous que les raccords filetés sont au niveau
sur tous les plans et installés de manière parallèle.
Faites une marque sur chaque raccord fileté à ¾ po
de la surface du mur fini.
Coupez soigneusement le raccord fileté sur cette
marque.
Instalación
El showerpipe debe ser instalado con un juego de
piezas interiores del tubo de ducha 16181181 (no
incluido).
Para que la válvula mezcladora
termostática funcione correctamente,
el suministro de agua caliente debe
estar a la izquierda y el de agua fría
a la derecha.
Cierre el paso del agua en la entrada del suministro.
Retire la plantilla espaciadora, las tuercas y los
tapones.
Confirme que los niples estén nivelados en todos los
planos y paralelos entre sí.
Marque un punto en cada niple de ¾" desde la
superficie de la pared terminada.
Corte cuidadosamente el niple en este punto.
All manuals and user guides at all-guides.com

8
English
Seal the wall around the nipples with
waterproof sealant.
Install the escutcheon mounting plates.
Wrap the nipples with plumbers' tape.
Install the stops.
Lightly lubricate the o-rings on the mounting plates
using white plumbers' grease.
Install the escutcheons.
Install the mixer.
Tighten the nuts
¾"
1
2
4
3⅞"
5
1
2
6
3
30 mm
All manuals and user guides at all-guides.com

9
Français Español
Scellez le mur autour des raccords fi-
letés à l'aide d'un agent d’étanchéité.
Installez les plaques de montage pour les écussons.
Enveloppez les raccords filetés avec du ruban de
plombier.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Selle la pared alrededor de los niples
con un sellador impermeable.
Instale las piezas de montaje para los escudos.
Envuelva los niples con cinta de plomero.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
Installez le mélangeur thermostatique.
Serrez les écrous.
Instale la mezcladora termostática.
Apriete las tuercas.
All manuals and user guides at all-guides.com

10
English
Drill the holes for the mounting plate using a 6 mm
bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall may result in
water damage.
Install the shower arm mounting plate using the
included screws and washers.
Do not tighten the screws completely.
8 mm
1¹⁵⁄₁₆"
1¹⁵⁄₁₆"
7
8a
All manuals and user guides at all-guides.com

11
Français Español
Percez les trous pour la plaque de montage à l’aide
d’un foret de 6 mm.
Installez les chevilles.
Scellez le mur autour des chevilles à
l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Installez la plaque de montage du bras de douche
en utilisant les vis et rondelles fournies.
Ne serrez pas complètement les vis.
Perfore los orificios para la placa de montaje con
una broca de 6 mm.
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si la pared no se sella, pueden pro-
ducirse daños por acción del agua.
Instale la placa de montaje del brazo de ducha
utilizando las arandelas y los tornillos incluidos.
No ajuste los tornillos
completamente.
All manuals and user guides at all-guides.com

12
English
OR
If the tile does not go all the way up the wall, install
the mounting plate with the tile matching disk,
#98681000.
Do not tighten the screws completely.
Push the riser firmly over the valve outlet.
Make sure that the riser is level.
Press the shower arm onto the riser.
Place the escutcheon on the shower arm.
10
8b
9
8 mm
All manuals and user guides at all-guides.com

13
Français Español
OU
Si les carreaux ne couvrent pas la surface jusqu’au
plafond, installez la plaque de montage avec le
disque adaptateur.
Ne serrez pas complètement les vis.
Poussez le bras de douche sur la colonne montante.
Placez l’écusson sur le bras de douche.
O
Si el azulejo no va hasta arriba de la pared, instale
la placa de montaje con el disco que coincida con
el azulejo.
No ajuste los tornillos
completamente.
Presione el brazo de ducha en la tubería de subida.
Coloque el escudo en el brazo de ducha.
Poussez la colonne montante fermement sur la sortie
de valve.
Assurez-vous que la colonne mon-
tante soit de niveau.
Presione la tubería de subida firmemente sobre la
salida de la válvula.
Asegúrese de que la tubería de
subida quede nivelada.
All manuals and user guides at all-guides.com

14
English
Remove the screw from the showerhead.
Push the shower arm assembly over the mounting
plate.
Tighten the screw using a 3 mm Allen wrench.
Install the showerhead on the shower arm.
Tighten the screw.
2 mm
2 mm
12
11
2
1
3 mm
13
All manuals and user guides at all-guides.com

15
Français Español
Puis l’assemblage du bras de douche sur la plaque
de montage.
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
Enlevez la vis de la pomme de douche.
Presione lel brazo de ducha sobre la placa de
montaje.
Apriete el tornillo con una llave Allen de 3 mm.
Quite el tornillo de la ducha cabezal.
Installez la pomme de douche sur le bras de douche.
Serrez la vis.
Instale la ducha cabezal en el brazo de ducha.
Apriete el tornillo.
All manuals and user guides at all-guides.com

16
English
Level the shower arm.
Tighten the mounting screws.
Connect the escutcheon to the mounting plate.
Place the black rubber hose washer in one end of the
hose. Screw this end to the handshower port on the
valve.
Place the screen washer in the other end of the hose.
Screw this end to the handshower.
Place the handshower in the holder.
16
15
14
8 mm
All manuals and user guides at all-guides.com

17
Français Español
Placez le bras de douche au niveau.
Serrez les vis de montage.
Raccordez l’écusson à la plaque de montage.
Placez la rondelle de tuyau en caoutchouc noir dans
l’une des extrémités du tuyau. Vissez cette extrémité
du tuyau à la sortie pour douchette sur la valve.
Placez le tamis dans l’autre extrémité du tuyau. Vissez
cette extrémité à la douchette.
Placez la douchette dans son support.
Nivele el brazo de ducha.
Apriete los tornillos de montaje.
Conecte el escudo a la placa de montaje.
Coloque la arandela de goma negra en un extremo
de la manguera. Enrosque este extremo al puerto de
la ducha de mano en la válvula.
Coloque la arandela de filtro en el otro extremo de
la manguera. Enrosque este extremo a la ducha de
mano.
Coloque la ducha de mano en el soporte.
All manuals and user guides at all-guides.com

18
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau chaude
(en option) / Ajuste el tope de límite de alta temperatura (opcional)
1 2
3 4
5
1
2
All manuals and user guides at all-guides.com

19
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
95687000
98672xx0
15x2.5
98810xx1
95795xx0
97651xx0
94246000
98915xx0
98916000
98282000
28276xx3
98283000
98916000
98915xx0
98913000
96157xx0
96922000
96737000
98131000
15x2.5
12x2
96770xx0
98131000
15x2.5
10x1.5
98681xx0
98716000
98716000
28504xx1
14x2
95687000
96044xx0
98913000
98340xx0
98341xx1
All manuals and user guides at all-guides.com

20
User Instructions / Instructions de service / Manejo
100°F
Full
Intense
Turbo
Pulsating
Massage
function lever
levier
palanca
1 2
3
1
2
1
2
All manuals and user guides at all-guides.com
