Hans Grohe C 04302 0 Series Instruction Manual

C
04302xx0
E
04300xx0
S
04301xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Do not use this unit with the Zuvo®
water filtration system.
Ne pas utiliser ce robinet avec la
système Zuvo®.
No use este grifo con la sistema
Zuvo®.

2
Technical Information
Flow rate 0.5 GPM*
Max. hole size in mounting surface 1¼"
Max. depth of mounting surface 1⅜"
Thread size of inlet ⁷⁄₁₆-24 UNS-2A
Données techniques
Débit 0,5 GPM*
Dimension maximale du trou dans la surface 1¼ po
de montage
Profondeur maximale de la surface 1⅜ po
de montage
Dimension du filetage de l'orifice ⁷⁄₁₆-24 UNS-2A
d'entrée
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This faucet is for use with an undercounter
water filtration system. It is for use with cold
water only. Do not connect this faucet
to hot water.
• Do not use this faucet with a reverse
osmosis (RO) system. Use with an RO
system will void the warranty.
• Do not use petroleum-based plumbers
putty with this faucet as it will dam-
age the finish. Use of petroleum-based
plumbers putty will void the warranty. Use
clear silicone sealant if desired.
• ¼" OD tubing is pre-installed on the faucet. If
a longer piece is necessary, the installer must
provide it. If the filtration system requires ⅜"
tubing, use a ¼ x ⅜ compression adapter.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Ce robinet doit être utilisé avec un système
de filtration d'eau encastré. Il doit être utilisé
uniquement avec de l’eau froide. Ne pas
connecter ce robinet à l'eau chaude.
• Ne pas utiliser ce robinet avec un
système à osmose inverse (OI). Utiliser
ce robinet avec un système OI annulera la
garantie.
• Ne pas utiliser de mastic de plombier
à base de pétrole avec ce robinet car
cela endommagerait la finition. Utiliser
ce robinet avec un mastic de plombier à base
de pétrole annulera la garantie. Le cas éché-
ant, utilisez un agent d’étanchéité transparent
à base de silicone.
• Un tuyau ayant un diamètre extérieur de ¼
po est pré-installé sur le robinet. Si un tuyau
plus long est nécessaire, l'installateur doit le
fournir.
• Si le système de filtration nécessite un tuyau
de ⅜, installez un adaptateur à compression
de ¼ x ⅜.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
English Français

3
Datos tecnicos
Caudal 0,5 GPM*
Tamaño máximo del orificio en la superficie 1¼"
de montaje
Profundidad máxima de la 1⅜"
superficie de montaje
Tamaño de rosca de la entrada ⁷⁄₁₆-24 UNS-2A
Consideraciones para la
instalación
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• Este grifo es para uso con un sistema de
filtrado debajo del mostrador. Para usar úni-
camente con agua fría. No conecte este
grifo con agua caliente.
• No use este grifo con un sistema de
ósmosis inversa (OI). Usarlo con un
sistema OI anulará la garantía.
• No use masilla para plomería a base
de petróleo con este grifo, ya que
dañará el acabado. Usar masilla para
plomería a base de petróleo anulará la ga-
rantía. Use sellador de silicona transparente,
si lo desea.
• El grifo viene con una tubería de diámetro
exterior de ¼" preinstalada. Si se necesita
una pieza más larga, el instalador debe
proporcionarla.
• Si el sistema de filtrado requiere tuberías de
⅜, instale un adaptador de compresión de
¼ x ⅜.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español
*The actual flow rate will vary according to the flow rate of the
filtration system and conditions in the home.
*Le débit réel peut varier en fonction du débit du système de
filtration et des conditions de la maison.
*El caudal real variará de acuerdo al caudal del sistema de
filtrado y las condiciones en el hogar.

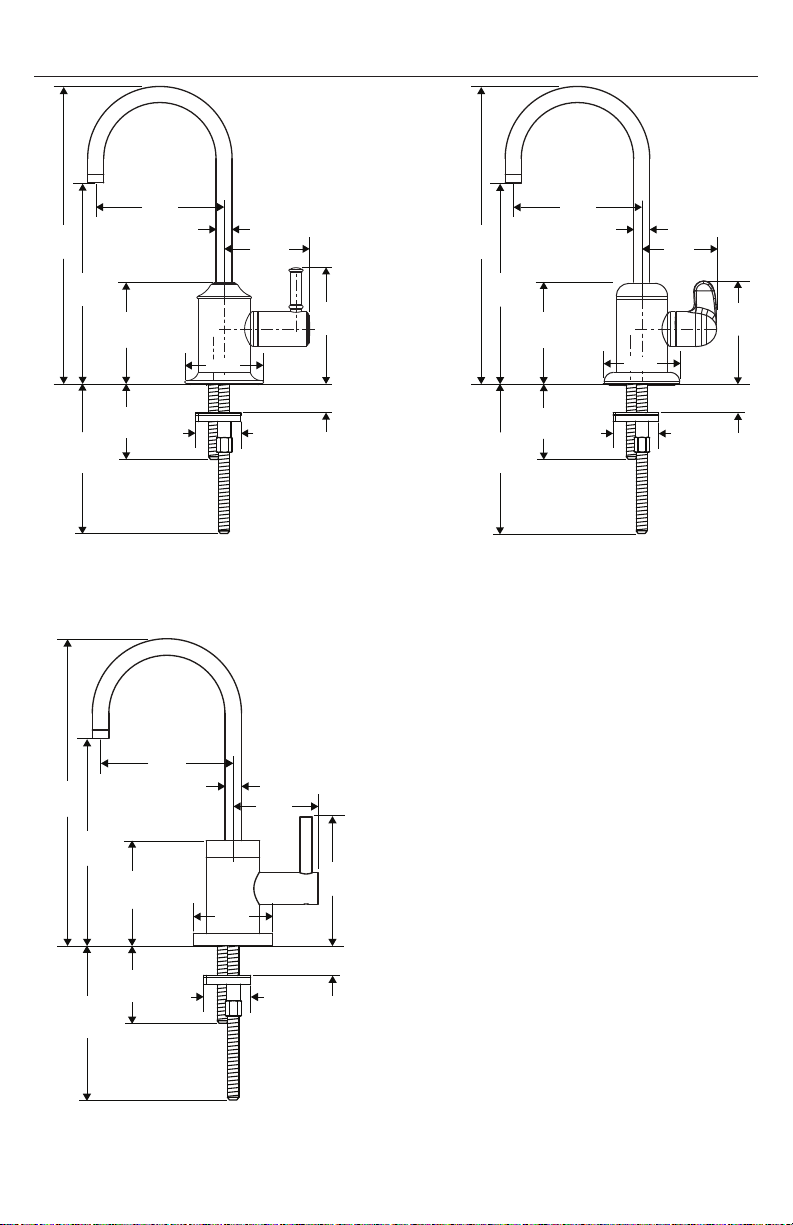

4
9¼"
6¼"
4"
½"
2⅜"
3¼"
1¹⁵⁄₁₆"
max. 1⅜"
4⁵⁄₁₆"
2⅜" 3³⁄₁₆"
2⅜"
9¼"
6¼"
4"
½"
2⁹⁄₁₆"
3⅞"
2⅜"
1¹⁵⁄₁₆"
max. 1⅜"
4⁵⁄₁₆"
2⅜" 3³⁄₁₆"
9¼"
6¼"
4"
½"
2¹¹⁄₁₆"
3⅝"
1¹⁵⁄₁₆"
max. 1⅜"
4⁵⁄₁₆"
2⅜" 3³⁄₁₆"
2⅜"
C
04302xx0
E
04300xx0
S
04301xx0

5
Installation / Installation / Instalación
Place the faucet, escutcheon,
and o-ring on the mounting
surface.
Install the gasket and mounting
piece.
Install the mounting nut.
If cutting your own
tubing, make sure
that it is cut cleanly.
Slide the supply tube through
the compression ferrule and the
compression nut.
Push the support insert into the
tube.
English Français Español
Placez le robinet, la bride de sol
et le joint torique sur la surface
de montage.
Installez le joint et la pièce de
montage.
Installez l’écrou de montage.
Assurez-vous
que le tube
d'alimentation de
diamètre extérieur
de ¼ po est coupé
proprement.
Faites passer le tube
d'alimentation à travers la bague
de compression et l'écrou à
compression.
Poussez l'insert de support dans
le tube.
Coloque el grifo, el escudo y el
retén anular sobre la superficie
de montaje.
Instale la junta y la pieza de
montaje.
Instale la tuerca de montaje.
Asegúrese de
que la tubería
de suministro
de diámetro
exterior de ¼"
esté prolijamente
cortada.
Deslice la tubería de suministro a
través de la tuerca y el casquillo
de compresión.
Empuje el inserto del soporte
dentro de la tubería.
¼" OD supply
tube
1 2
1
2
3

6
Insert the end of the tube into the
faucet inlet.
Thread the compression nut onto
the inlet and tighten.
English Français Español
Insérez l'extrémité du tube dans
l'orifice d'entrée du robinet.
Vissez l'écrou à compression sur
l'orifice d'entrée et serrez.
Inserte el extremo de la tubería
en la entrada del grifo.
Gire la tuerca de compresión
hacia la entrada y ajústela.
3 4

7
Replacement Parts / Pièces détachées / Repuestos
88789000

8
User Instructions / Instructions de service / Manejo
The faucet may drip for several minutes after
being turned off. This is normal clearing of the
spout, and does not indicate that the faucet is
faulty.
Le robinet peut dégoutter pendant plusieurs min-
utes après avoir été fermé. Il s'agit du purgeage
normal du bec et n'indique pas que le robinet est
défectueux.
Una vez apagado, el grifo puede gotear durante
varios minutos. Este es el vaciado normal del surti-
dor, y no implica que el grifo sea defectuoso.
on
ouvert
abierto
off
fermé
cerrado

9
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se com-
posent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité.
Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

10
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
 Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
 Polvos, paños o cepillos de limpieza abrasivos.
 Limpiadores a vapor
 Agentes de limpieza "sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espa-
cios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de jabón y champú pueden causar daños. Enjuague el producto con agua limpia después de cada
uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecua-
dos no están cubiertos por la garantía
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouver-
tures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le
nettoyant sur un chiffon ou une éponge douce.
Important
• Le résidu provenant des savons et des shampoings peut causer des dommages. Rincez le produit avec de l'eau
propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de
nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de bles-
sure.

11
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada
after March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences.
If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally
installed.
If you purchased the product for use primarily for any other purpose, including, without limitation, a commercial
purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii)
for 5 years, with respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure or corrosion.
C. Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service (including
but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement
filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid.

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Document No. 90145403 • Revised 01/2015
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE
PRICE) AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.
HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY
OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL
NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED
WARRANTY (INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS
WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not
apply to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to
comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible
defect. Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and
maintenance of this product. If you have questions at any time about the use, installation or performance of your
Hansgrohe product, or this warranty, please write us or call us toll-free at 800-334-0455.
