Hans Grohe Talis S 72200 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Talis S 80
72010xx1
72018001
Talis S 100
72020xx1
72025001
Talis S
72200xx1

2
English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - lavatory 1.2 GPM
Flow rate - 72025001, 72018001 1.0 GPM
Flow rate - bidet 2.0 GPM
Hole size in mounting surface 1⁵⁄₁₆"-1⁷⁄₁₆"
Max. depth of mounting surface 1⅝"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Models #72025001 and #72018001 do not
include either a drain or a pull rod.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - lavabo 1.2 GPM
Capacité nominale - 72025001, 1.0 GPM
72018001
Capacité nominale - bidet 2.0 GPM
Dimension du trou dans la surface 1⁵⁄₁₆-1⁷⁄₁₆ po
de montage
Profondeur maximale de la surface 1⅝ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Lex modèles #72025xx1 et #72018001
n’incluent pas un obturateur à clapet ou une
tirette.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo - lavabo 1.2 GPM
Caudal máximo - 72725001, 1.0 GPM
72018001
Caudal máximo - bidé 1.2 GPM
Tamaño del orificio en la superficie 1⁵⁄₁₆"-1⁷⁄₁₆"
de montaje
Profundidad máxima de la 1⅝"
superficie de montaje
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Los modelos #72025001 y #72018001 no
incluye un tapón elevable ni un tirador.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
10 mm
9 mm
16 mm

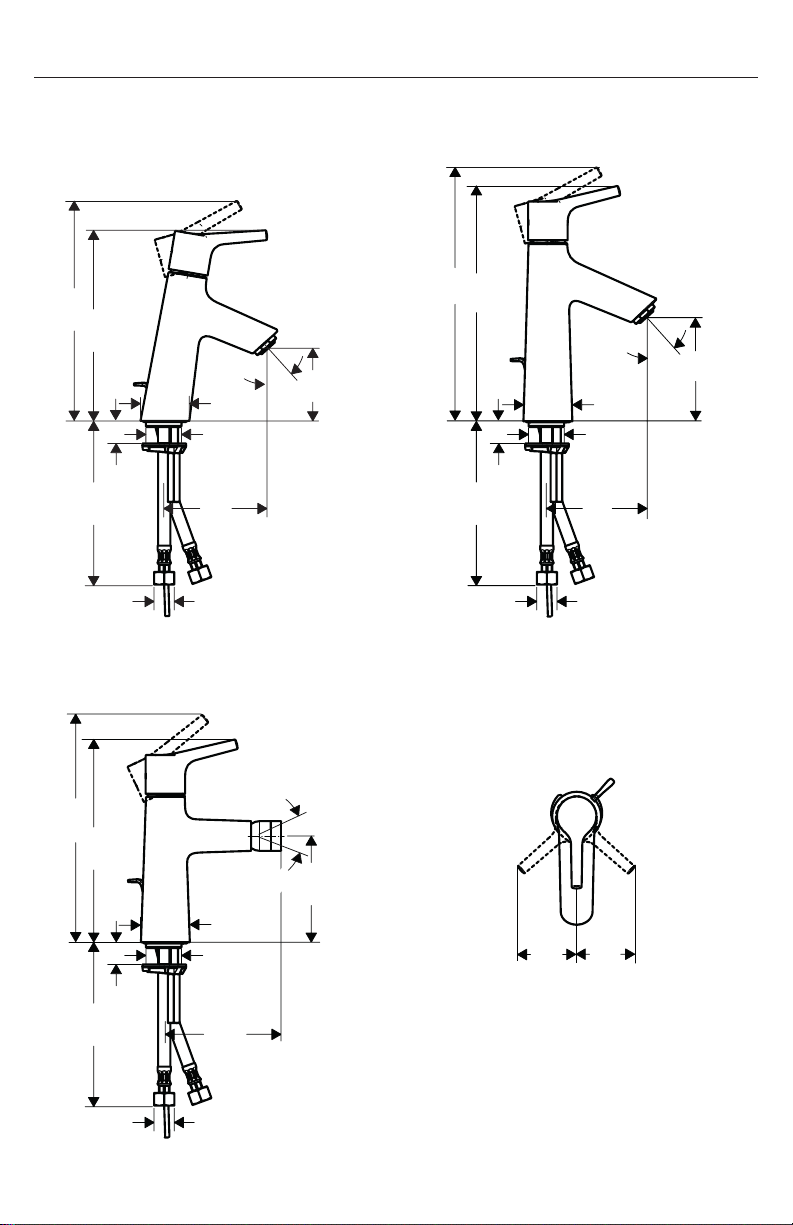

4
Talis S 80
72010xx1
72018001
Talis S 100
72020xx1
72025001
Talis S
72200xx1
8⅛"
7"
2⅝"
1¾"Ø
3⅞"
1⅜"Ø
14⅛"
⅜
42°
max. 1⅝"
8¾"
3⅞"
3⅝"
1⅜"Ø
19¼"
⅜
42°
1¾"Ø
max. 1⅝"
9⅝"
7½"
3⅞"
1⅜"Ø
14⅝"
⅜
4¼"
±20°
1¾"Ø
max. 1⅝"
8⅜"
2⅛" 2⅛"

5
English Français Español
Installation / Installation / Instalación
> 4 mm
< 4 mm
1⁵⁄₁₆"-1⁷⁄₁₆"
1⁵⁄₁₆"-1⁷⁄₁₆"
98996000
< ³⁄₁₆"
> ³⁄₁₆"
Install the centering ring on the
faucet.
If the hole is large, add acces-
sory centering ring 98996000.
When installing the faucet, push
it toward the front of the hole.
Installez la bague de centrage
sur le robinet.
Si le trou est grand, ajoutez
anneau de centrage №
98996000.
Poussez le robinet vers l'avant
du trou.
Instala el aro de centrado en el
grifo.
Si el orificio es grande, añadir
aro de centrado accesorio
98996000.
Al instalar el grifo, hacia la
parte delantera del orificio.
If the mounting surface is less
than ³⁄₁₆" thick, trim the centering
ring.
Si la surface de montage est
inférieure à ³⁄₁₆ po (4 mm)
d'épaisseur, découpez la
rondelle.
Si la superficie de montaje es de
menos de ³⁄₁₆" (4 mm) de espe-
sor, recortar el aro de centrado.
1 2

6
English Français Español
Install the drain pull rod. Installez la tirette. Instale el tirador.
Place the faucet and centering
ring(s) on the mounting surface.
Install the washer and the mount-
ing collar.
Placez le robinet et la rondelle
de centrage sur la surface de
montage.
Installez la rondelle et le collier
de montage.
Instale la arandela y el collar de
montaje.
Apriete el collar de montaje.
Coloque el grifo y el aro de
centrado sobre la superficie de
montaje.
3 4
1
2

7
English Français Español
9 mm
16 mm
5.2 ft-lb /
7 Nm
Tighten the collar using a flat
head screwdriver.
Serrez le collier de montage. Conecte las mangueras de sumi-
nistro de agua caliente y fría a
los topes.
Connect the hoses to the stops.
Use two wrenches, as shown in
the diagram.
Do not allow the hoses
to twist.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide
aux butées d’arrêt.
Utilisez deux clés, tel qu’illustré.
Assurez-vous que les
tuyaux ne s’entortillent
pas.
Use las dos llaves fijas como se
ilustra,
No permita las man-
gueras se retuerzan.
5 6
5.9 ft-lb
8 Nm

8
English Français Español
22 mm
Remove the aerator.
Flush the faucet for at least two
minutes.
Replace the aerator.
Do not overtighten the
aerator, or damage
may result.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Ne serrez pas trop
l’aérateur, vous pourriez
l’endommager.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
No apriete el aireador
en exceso, puesto que
podría dañarlo.
22 mm
1.47 ft-lb /
2 Nm
1
2
3
7
> 2 min

9
Installation / Installation / Instalación
Petroleum-based plumbers putty
can damage the surface of some
sinks. Please consult the manu-
facturer of the sink regarding compatible
sealants.
Le mastic de pétrole-basé peut en-
dommager la surface de quelque
baignoires. S'il vous plaît consulter
le fabricant du baignoire quant aux en-
duits d'étanchéité acceptables.
Masilla de petróleo-basó puede
dañar la superficie de algún ba-
ñeras. Consulte por favor al fab-
ricante del bañera con respecto a sella-
dores aceptables.
shorter
plus cort
más corto
longer
plus longs
más largo
1 2
345
76
1
2
1
2
1
2
3

10
Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste
el tope de límite de alta temperatura
7
140 °F 50 °F 44 PSI
13
2
5 6
3 mm 2 x
3 mm
1.5 ft-lb
2 Nm
4
