Hans Grohe AXOR Citterio 39143 1 Series Instruction Manual

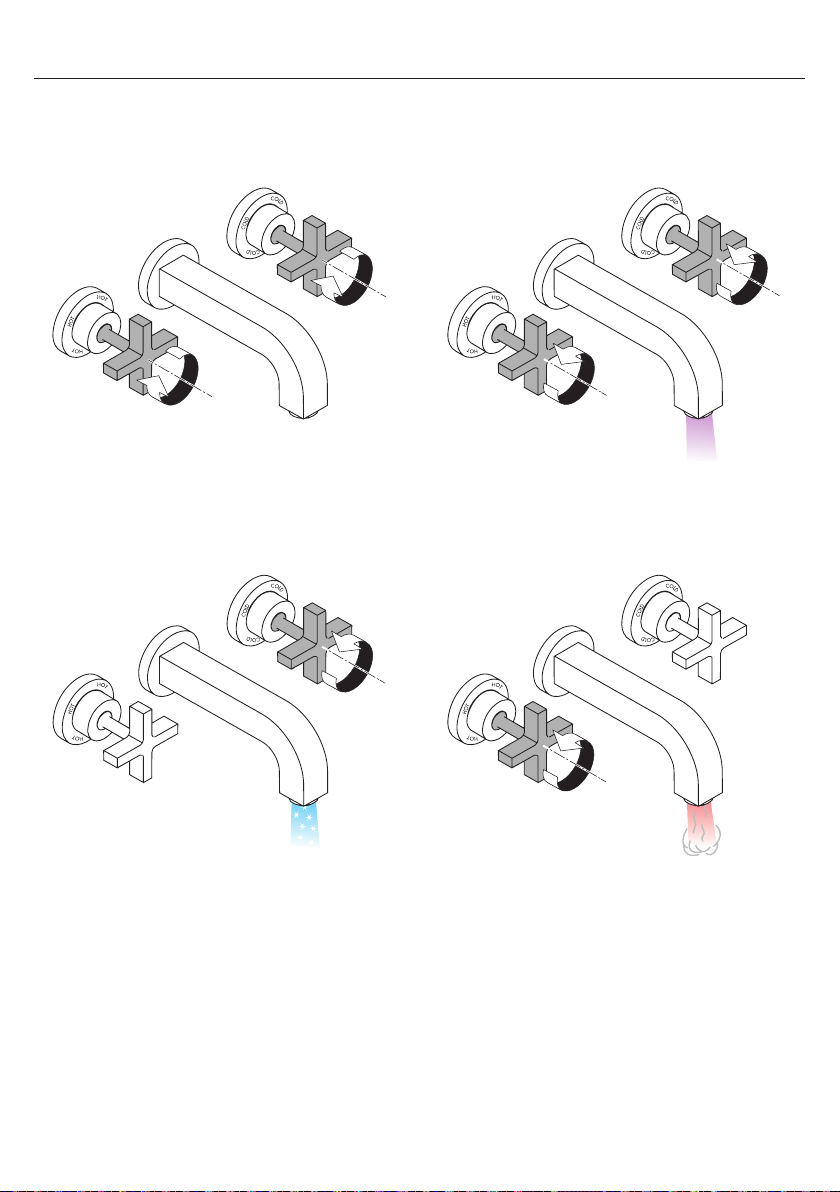

Citterio
39143xx1
Citterio
39147xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

English Français
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This trim is for use with rough valve 10303181 (not
included).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce dispositif requiert une pièce intérieure 10303181.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.2 GPM
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• La unidad requiere una pieza interior de válvula
10303181.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

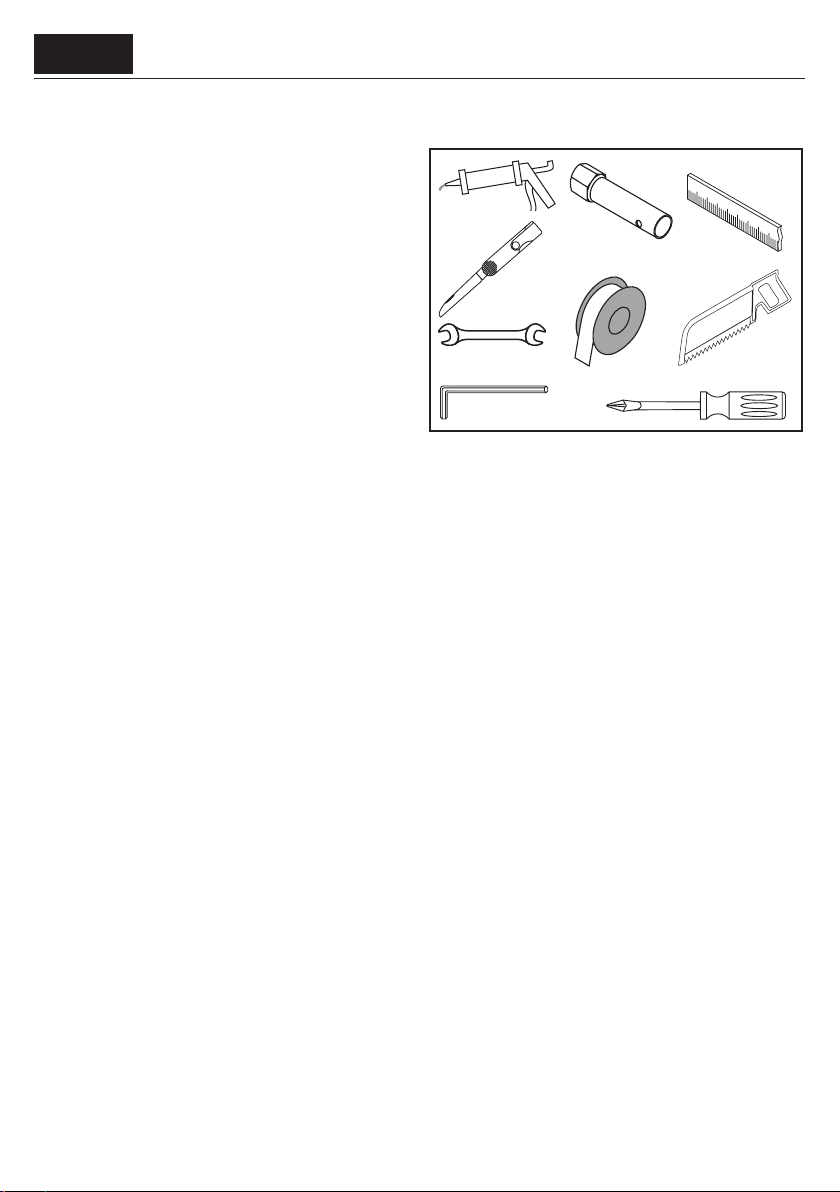

Tools Required / Outiles Utiles /
Herramientas Útiles
17 mm
12 mm
22 mm

4
39143xx1 39147xx1
8"
7⅞"
8"
7⅞"
Suggested Installations / Suggestions d'installation / Sugerencias de instalación

5
English Français Español
Installation / Installation / Instalación
¹⁄₁₆"
Remove the covers.
Trim the plaster shields so that they
extend ¹⁄₁₆" outside the surface of
the finished wall
Seal the wall around
the plaster shields with
waterproof sealant.
Failure to seal the wall
can lead to possible
water damage.
Retirez les capuchons.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ po soit à
l’extérieur de la surface du mur
fini.
Scellez le mur autour du
protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retire las tapas.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" de la
superficie de la pared terminada.
Selle la pared alrededor
del protector de
yeso con un sellador
impermeable.
Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Model #39147xx1 only:
Remove the cartridges.
#39147xx1 Seulement:
Retirez les cartouches.
№ 39147xx1 solamente:
Retire los cartuchos.
1
23
17 mm
1 2 39147xx1

6
English Français Español
⅜"
Install the new cartridges. Installez les nouvelles cartouches.
All models:
Remove the plug from the spout
port.
Install the coupling over the stem.
Cut the coupling so that it extends
⅜" outside the surface of the
finished wall.
Install the extension spindle.
Tous les modèles:
Retirez le bouchon du port de bec.
Installez le raccord à glissement.
Coupez le raccord à glissement de
façon à ce qu’une partie de ⅜ po
soit à l’extérieur de la surface du
mur fini .
Installez la tige d’extension.
Instale los cartuchos nuevos.
Todos los modelos:
Retire el tapón del orificio del
surtidor.
Instale el acoplamiento deslizante.
Corte el acoplamiento deslizante
de modo que sobresalga ⅜" de la
superficie de la pared terminada.
Instale el husillo de extensión.
17 mm
1
2
3
4
17 mm
3 4
39147xx1

7
English Français Español
½"

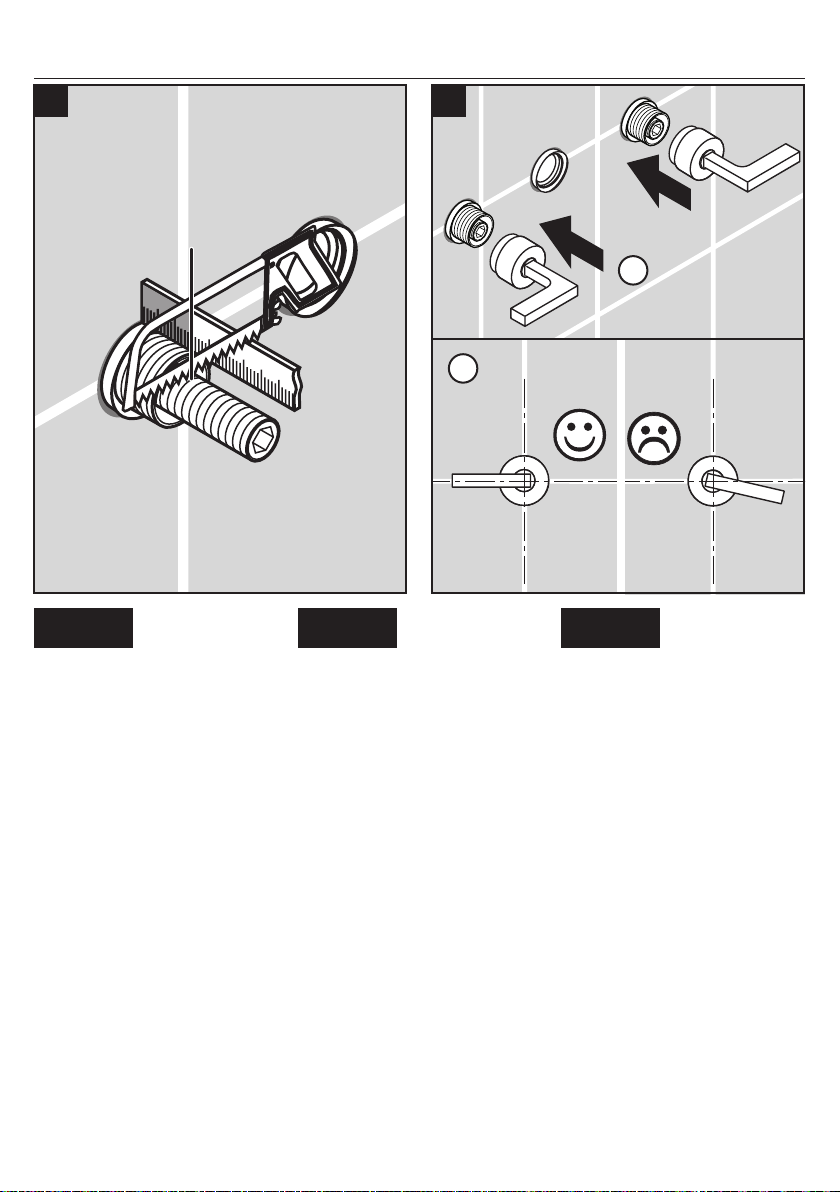

Cut the extension spindle so that it
extends ½" outside the surface of
the finished wall.
Coupez la tige d’extension de
façon à ce qu’une partie de ½ po
soit à l’extérieur de la surface du
mur fini .
Corte el husillo de extensión de
modo que sobresalga ½" de la
superficie de la pared terminada.
Install the handles.
Inspect the alignment of the
handles.
Installez les poignées.
Vérifiez l’alignement des poignées.
Instale las manijas.
Inspeccione la alineación de las
manijas.
1
2
5 6

8
English Français Español

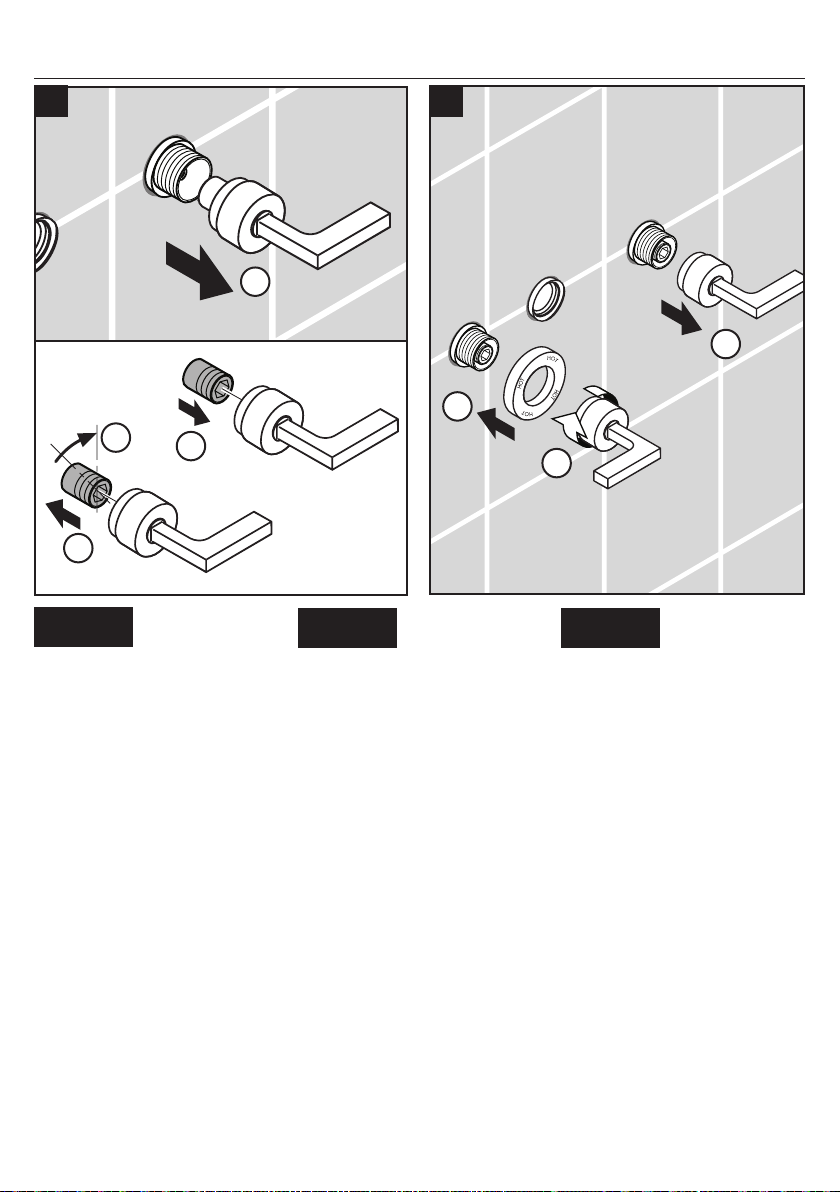

If it is not satisfactory, remove the
handle.
Remove the extension spindle from
the handle. Rotate it slightly and
reinstall it.
Si l’alignement n’est pas satisfai-
sant, retirez la poignée.
Retirez le tige d'extension,
tournez-la légèrement, puis
réinstallez-la.
Si la alineación no es satisfactoria,
retire la manija.
Reitre el husillo de extensiÓn,
gírelo levemente y reinstálelo.
Install the escutcheons and the
handles.
Installez les écussons et las
poignées.
Instale los escudos y las manijas.
1
2
34
1
2
3
7 8

9
English Français Español
X + 1⅞"
1⅞"
X
Measure the distance between the
rough and the end of the plaster
shield Record this measurement
(“X”).
Add 1⅞" to this measurement.
Cut the connecting thread so that it
is X + 1⅞" long.
Mesurez la distance entre la
surface de la pièce du port de
bec de remplissage et le rebord
extérieur du protecteur (« X »).
Ajoutez 1⅞ po à la mesure « X ».
Coupez le raccord fileté de façon
à ce qu’il mesure « X » + 1⅞ po
de long.
Mida la distancia desde la superfi-
cie de la parte interna del orificio
del surtidor hasta el borde externo
del protector de yeso (“X”).
Agregue 1⅞" mm a X.
Corte el niple roscado para que
tenga X + 1⅞" de largo.
Wrap the threads on the connect-
ing thread with plumber's tape.
Install the connecting thread.
Enveloppez les filets sur le raccord
fileté avec du ruban de plomberie.
Envuelva las roscas del niple con
cinta de plomería.
Instale el niple.
1
2
910
12 mm

10
English Français Español
1⅜"
The connecting thread should
extend 1⅜" outside the surface of
the finished wall.
Install the spout escutcheon. Install
the spout. Tighten the screw.
Installez le raccord fileté.
Le niple devrait étendre 1⅜ po
hors de la surface du mur fini.
Installez l'écusson du bec. Installez
le bec. Serrez le vis du bec.
El niple debe extender 1⅜" fuera
de la superficie del acabado de
la pared.
Instale el escudo del surtidor.
Instale el surtidor. Apriete el
tornillo del surtidor.

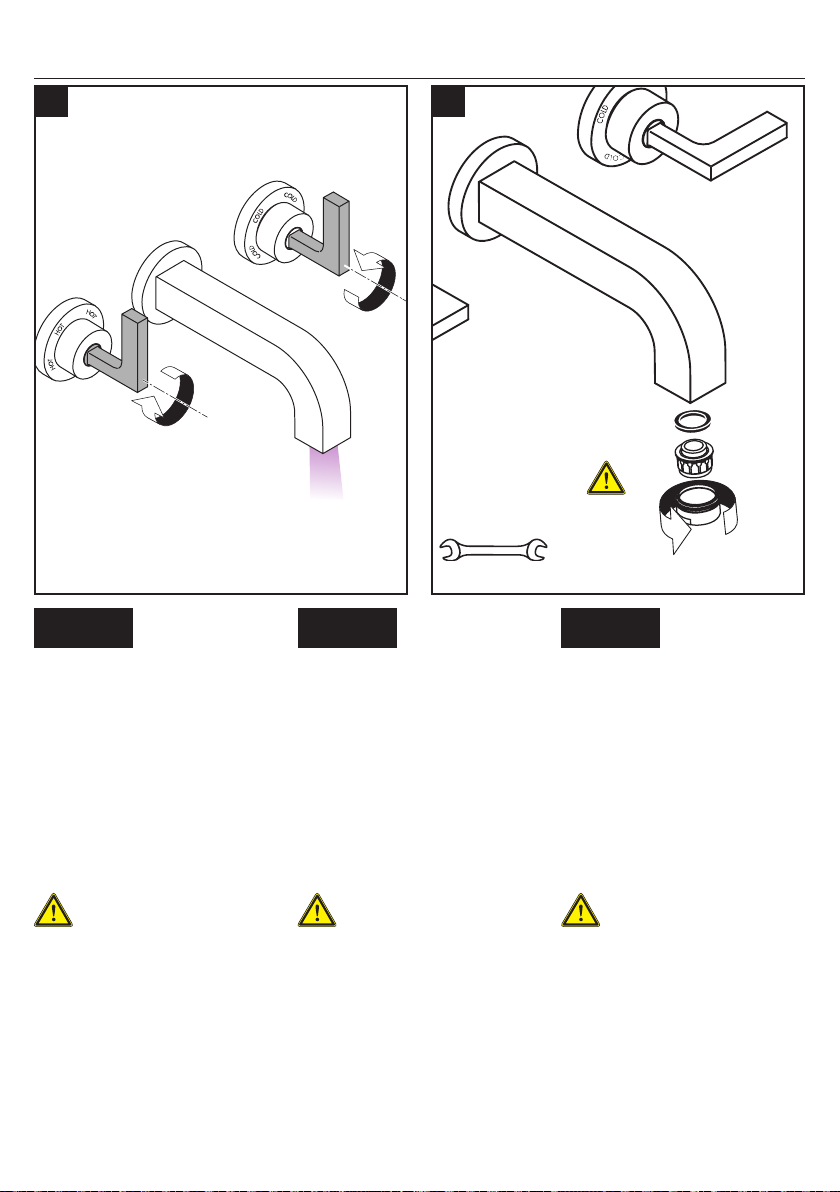

Remove the aerator. Retirez l’aérateur. Retire el aireador.
22 mm
1
2
11 12
3 mm
3 ft-lb / 4 Nm
