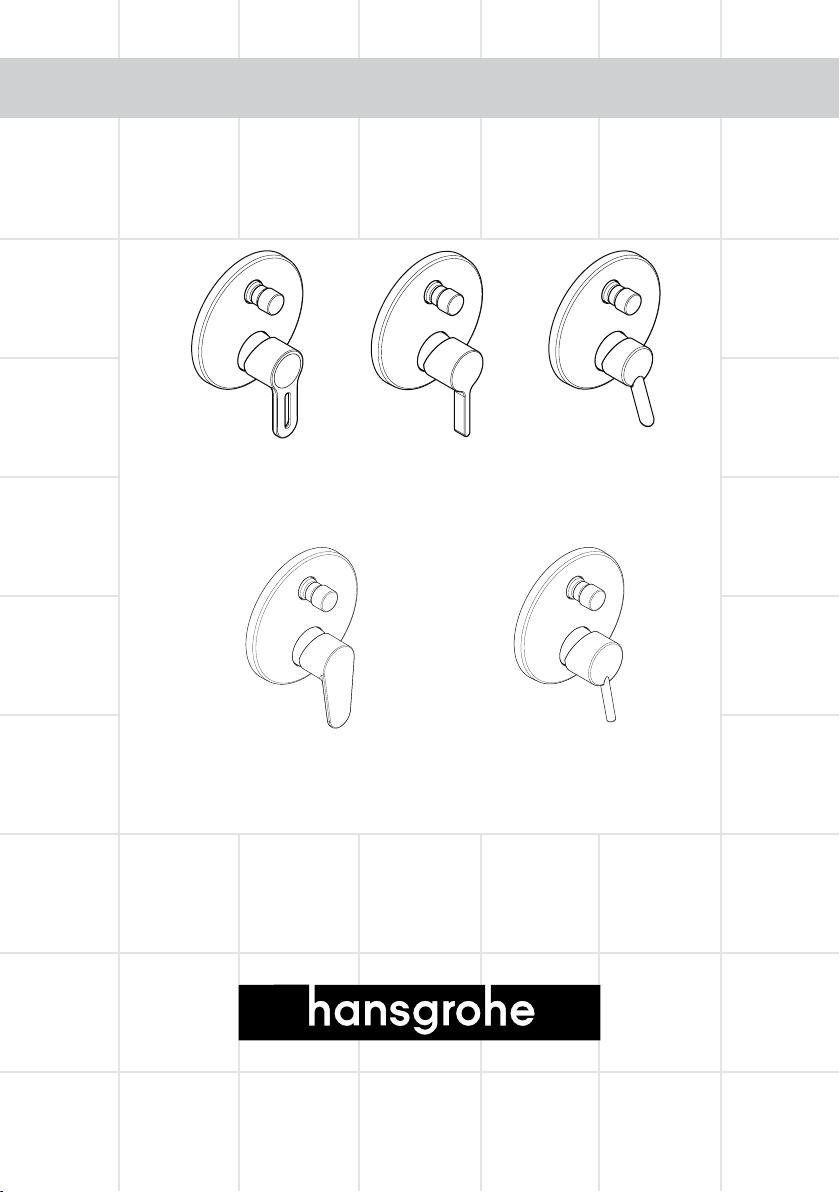

Hans Grohe Metropol S 14465 Series User manual

Montageanleitung
Talis E²
31645000/
31646000
Focus S
31743000
Metris S
31465000/
31466000
Talis S / Talis S²
32475000/
32477000
Metropol S
14465XXX/
14466XXX

2
Talis E²
31645000/
31646000
Talis S / Talis S²
32475000/
32477000
Focus S
31743000
Metris S
31465000/
31466000
Metropol S
14465XXX/
14466XXX

3
21
16
1.1
1
20
9
8
6
7
14
15
18
11
12
10
39x1,5
16x2
16x2,3 20x2,5
23x3
43x3
Sicherheitseinrichtungen
safety device
19
22
1.1
4
1.1
2
1.1
3
13
17
1.1
5

4
1 2
3 4
5 6
*Silikon
*Silikon (essigsäurefrei!)
*Silicone (sans acide acétique!)
*Silicone (free from acetic acid!)
*Silicone (esente da acido acetico!)
*Silicona (¡libre de ácido acético!)
*Silicone (azijnzuurvrij!)
*Silikone (eddikesyre-fri)
*Silicone (sem ácido acético)
*Silikon (neutralny)

5
Montage
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Bedienung
Durch Ziehen am Griff wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser, Schwen-
kung nach rechts = kaltes Wasser.
Umstellen zur Handbrause durch Ziehen am Umstel-
lerknopf.DieRückstellungerfolgt nachSchließendes
Griffes automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung bei 0,3 MPa:
Abgang Wanne freier Auslauf: ca. 27 l/min
Abgang Brause freier Auslauf: ca. 23 l/min
Eigensicher gegen Rückfließen: 14466XXX
31466000
31646000
32477000
Hansgrohe Einhandmischer können in Verbindung
mithydraulisch undthermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 0,15 MPa beträgt.
Einhandmischer mit Warmwasserbegrenzung, Jus-
tierung siehe Seite 15.
In Verbindung mit Durchlauferhitzern darf keine
Warmwassersperre eingebaut sein!
Deutsch
DabeieinemDefektderFunktionsteileWasserander
ibox austreten kann, muss die ibox über der Wanne
montiert werden, damit austretendes Wasser in die
Wanne abfließen kann!
14466XXX/31466000/31646000/32477000:
Die Sicherheitseinrichtungen der Armaturen müssen
einmal jährlich auf ihre Funktion geprüft werden.
Rückflussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalenBestimmungen(DIN1988einmaljährlich)
auf ihre Funktion geprüft werden.

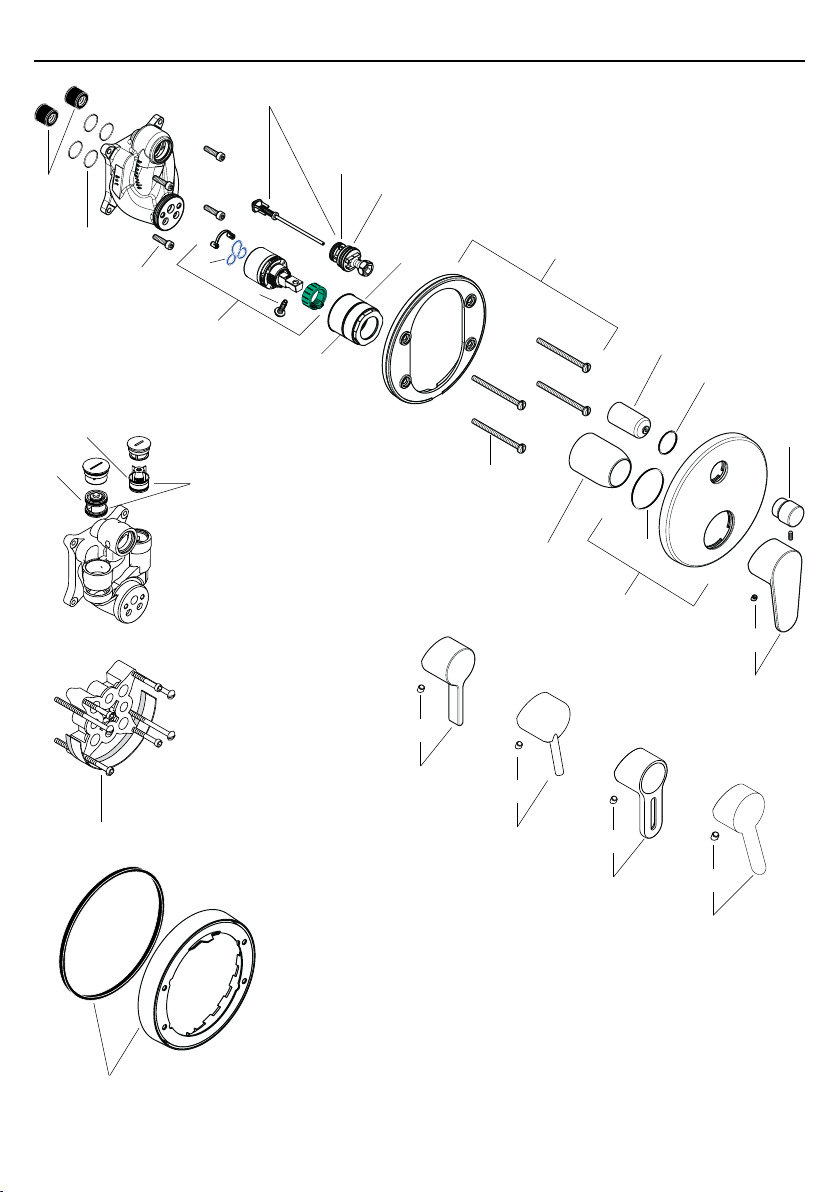

Serviceteile (siehe Seite 3)
1 Griff Talis E² 31692000
1.1 Griffstopfen 96338000
2 Griff Focus S 31793000
3 Griff Metropol S 14895XXX
4 Griff Talis S / Talis S² 32092000
5 Griff Metris S 31093000
6 Rosette 98791XXX
7 Kugelrosette 98790XXX
8 Trägerschrauben (4) 96454000
9 Trägerrosette 98793000
10 Mutter 98796000
11 Kartusche kpl. 92730000
12 Sicherungsschraube 96059000
13 Dichtung 95008000
14 Zugknopf 98795XXX
15 Umstellerhülse 98794XXX
16 Umsteller 95014000
17 Schraube M5 x 20 (4) 96525000
18 Schalldämpfer 94073000
19 Rohrbelüfter 96753000
20 Rückflussverhinderer 96655000
21 Verlängerung 25 mm 13595000
22 Verlängerung 22 mm 13597000
XXX = Farbcodierung
000 chrom
880 edelmatt
Störung Ursache Abhilfe
Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Umsteller funktioniert nicht - Zu geringer Wasserdruck
- Umsteller defekt - Wasserdruck erhöhen - Umsteller austauschen
zu niedere
Heißwassertemperatur
kein Kaltwasser
Durchlauferhitzer springt an,
wenn Kaltwasser angewählt wird
- Warmwasserbegrenzung falsch
eingestellt
- Kreuzfluss
- Warmwassserbegrenzung
einstellen
- Kartusche austauschen

6
Français
Montage
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Instructions de service
En levant ou en baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Pourl´inversionendouchettetirerleboutonau-dessus
del´étrier.L’inverseur revientautomatiquementaprès
la fermeture de l´eau.
Informations techniques
Pression max. de service autorisée:1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: env. 27/23 l/min
Avec dispositif anti-retour: 14466XXX
31466000
31646000
32477000
Les mitigeurs monocommandes Hansgrohe fonc-
tionnent également en association à des chauffe-eau
à commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglage voir page 15.
Ne pas monter d'arrêt d'eau chaude avec un rac-
cordement à un chauffe-eau instantané.
Parceque l'eau pourrait fuir de l'ibox pour une dé-
faillance des pièces de fonctionnement, l'ibox doit
être monter au dessus de la baignoire pour que la
fuite puisse s'écouler dans la baignoire.
14466XXX/31466000/31646000/32477000:
Les clapets anti-retour doivent être examinés ré-
gulièrement conformément à la norme EN 1717
ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois
par an).
Pièces détachées (voir pages 3)
1 poignée Talis E² 31692000
1.1 cache vis 96338000
2 poignée Focus S 31793000
3 poignée Metropol S 14895XXX
4 poignée Talis S / Talis S² 32092000
5 poignée Metris S 31093000
6 rosace 98791XXX
7 rosace 98790XXX
8 vis du support (4) 96454000
9 vupport de rosace 98793000
10 écrou 98796000
11 cartouche cpl. 92730000
12 vis 96059000
13 joint 95008000
14 bouton d’inverseur 98795XXX
15 douille d`inverseur 98794XXX
16 inverseur 95014000
17 vis M5 x 20 (4) 96525000
18 silencieux 94073000
19 disconnecteur 96753000
20 clapet anti-retour 96655000
21 jeu de rallonge 25 mm 13595000
22 jeu de rallonge 22 mm 13597000
XXX = Couleurs
000chromé
880chromé mat
Disfonctionnement Cause Solution
Dureté de fonctionnement - Cartouche défectueuse,entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
L’inverseur ne fonctionne pas - Pression d’alimentation
insuffisante
- Inverseur défectueux
- Augmenter la pression
d’alimentation
- Changer l’inverseur
Température d’eau chaude trop bas-
se, pas d´eau froide
Le chauffe eau instantanése met en
route quand on puise de l’eau froide
- Limiteur de température mal
positionné
- Flux inversé
- Positionner le limiteur de
température
- Changer la cartouche

7
English
Assembly
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Operation
The mixer is actuated by lifting the lever head.
Move to the left = hot water,
move to the right = cold water.
The flow is changed from bath to shower function
by pulling the knop at the upper side of the spout.
After shutting off the water flow, the mixer returns
automatically to the bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure:0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow 0,3 MPa: approx. 27/23 l/min
Anti-pollution function: 14466XXX
31466000
31646000
32477000
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
To adjust the hot water limiter on single lever mixers,
please see page 15.
Don’t install a hot-water-barrier in combination with
flow-heater!
Install the ibox always above the bath-tup. If parts of
the ibox will broken, the water can flow in there!
14466XXX/31466000/31646000/32477000:
The safety devices must be checked once a year.
The non return valves must be checked regularly ac-
cordingto DIN EN1717inaccordancewithnational
or regional regulations (at least once a year).
Spare parts (see page 3)
1 handle Talis E² 31692000
1.1 screw cover 96338000
2 handle Fcus S 31793000
3 handle Metropol S 14895XXX
4 handle Talis S / Talis S² 32092000
5 handle Metris S 31093000
6 flange 98791XXX
7 flange 98790XXX
8 fixing screw (4) 96454000
9 sub plate 98793000
10 nut 98796000
11 cartridge cpl. 92730000
12 locking screw for handle 96059000
13 seal 95008000
14 diverter knob 98795XXX
15 sleeve 98794XXX
16 selector assy 95014000
17 screw M5 x 20 (4) 96525000
18 noise reduction 94073000
19 vacuum breaker 96753000
20 non return valve 96655000
21 extension 25 mm 13595000
22 extension 22 mm 13597000
XXX = Colors
000chrome plated
880satin chrome
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective, sedimentation - Exchange cartridge
Diverter not operating - Water pressure to low
- Diverter defective - Increase water pressure - Exchange diverter
Hot water temperature too low
No cold water
Instantaneous water heater
starts up when cold water is
selected
- Hot water limiter incorrectly set
- Crossflow - Set hot water limiter - Exchange cartridge

8
Italiano
Montaggio
Attenzione: la rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Portata in erogazione (0,3 MPa): 27/23 l/min
Sicurezza antiriflusso: 14466XXX
31466000
31646000
32477000
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione del
flusso è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di ac-
qua calda dei miscelatori monocomando, vedere
pagina 15.
Non installare alcuna valvola antiriflusso
sull'adduzione dell'acqua calda.
Installare sempre l'ibox sopra alla vasca o al piatto
doccia, poiché in caso di fuoriuscita d'acqua questa
verrà convogliata allo scarico.
14466XXX/31466000/31646000/32477000:
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
Parti di ricambio (vedi pagg. 3)
1 maniglia Talis E² 31692000
1.1 tappino 96338000
2 maniglia Focus S 31793000
3 maniglia Metropol S 14895XXX
4 maniglia Talis S / Talis S² 32092000
5 maniglia Metris S 31093000
6 copertura 98791XXX
7 cappuccio 98790XXX
8 vite portante (4) 96454000
9 copertura portante 98793000
10 ghiera di fissaggio 98796000
11 cartuccia completa 92730000
12 avvitare di sicurezza 96059000
13 guarnizione 95008000
14 pomello deviatore 98795XXX
15 cappuccio 98794XXX
16 deviatore 95014000
17 vite M5 x 20 (4) 96525000
18 sorbente acustico 94073000
19 valvola antiriflusso 96753000
20 valvola antiriflusso 96655000
21 prolunga 25 mm 13595000
22 prolunga 22 mm 13597000
XXX = Trattamento
000chromato
880satinato
Guasto Causa Soluzione possibile
Miscelatore duro - cartuccia difettosa, pieno di calcare - sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - sostituire la cartuccia
Deviatore non funziona - pressione d’acqua troppo bassa
- deviatore difettoso - alzare la pressione d’acqua - sostituire il deviatore
Temperatura dell’acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende
quando si seleziona acqua
fredda
- limitazione dell’acqua calda
regolata male
- flusso incrociato
- regolare la limitazione
dell’acqua calda
- sostituire la cartuccia

9
Español
Montaje
¡Atención! ¡ El grifo tiene que ser instalado, pro-
bado y testado, según las normas en vigor.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Caudal máximo ( 0,3 MPa) : 27/23 l/min
Seguro contra el retorno: 14466XXX
31466000
31646000
32477000
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores instantáneos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 15.
No instalar un bloqueador de agua caliente en
combinación con un calentador instantáneo.
Instalar el ibox siempre por encima de la bañera ya
que, si se rompiera alguna pieza del ibox, el agua
estaría contenida.
14466XXX/31466000/31646000/32477000:
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717, en
acuerdoconlasregulacionesnacionalesoregionales
(una vez al año, por lo menos).
Repuestos (ver página 3)
1 Manecilla Talis E² 31692000
1.1 Tapón 96338000
2 Manecilla Focus S 31793000
3 Manecilla Metropol S 14895XXX
4 Mando Talis S / Talis S² 32092000
5 Manecilla Metris S 31093000
6 Embellecedor 98791XXX
7 Florón 98790XXX
8 Tornillo portador (4) 96454000
9 Florón portador 98793000
10 Tuerca 98796000
11 Cartucho completo 92730000
12 Tornillo 96059000
13 Junta 95008000
14 Tirador inversor 98795XXX
15 Carcasa del inversor 98794XXX
16 Inversor 95014000
17 Tornillo M5 x 20 (4) 96525000
18 Silenciador 94073000
19 Válvula antirretorno 96753000
20 Válvula antirretorno 96655000
21 Prolongación 25 mm 13595000
22 Prolongación 22 mm 13597000
XXX = Acabados
000cromado
880satinado
Fallo Causa Remedio
Manecilla va dura - cartucho calcificado / dañado - cambiar cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar cartucho
Iversor no funciona - falta presión
- inversor defecto - aumentar presión - cambiar inversor
temperatura del agua
demasiado baja no hay agua
fría calentador se dispara al
abrir agua fría
- tope de agua caliente mal
puesto
- flujo cruzado
- ajustar tope
- cambiar cartucho

10
Nederlands
Montage
Let op: Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit ( 0,3MPa) : 27/23 l/min
Beveiligd tegen terugstromen : 14466XXX
31466000
31646000
32477000
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 15.
In combinatie met doorstroomtoestellen mag geen
warm water afsluiter geplaatst zijn.
Bij een defect functiedeel kan mogelijkerwijs water
uit de ibox weglopen. Daarom moet de ibox boven
het bad gemonteerd worden. Het lekwater wordt
dan in het bad afgevoerd!
14466XXX/31466000/31646000/32477000:
Keerkleppen moeten volgens DIN EN 1717 regel-
matig en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
Service onderdelen (zie pag. 3)
1 greep Talis E² 31692000
1.1 greepstopje 96338000
2 greep Focus S 31793000
3 greep Metropol S 14895XXX
4 greep Talis S / Talis S² 32092000
5 greep Metris S 31093000
6 rozet 98791XXX
7 kogelrozet 98790XXX
8 drager-schroef (4) 96454000
9 rozetdrager 98793000
10 moer 98796000
11 kardoes kompl. 92730000
12 borgschroef 96059000
13 dichting 95008000
14 trekknop 98795XXX
15 omstelhuls 98794XXX
16 omstelling kompl. 95014000
17 schroef M5 x 20 (4) 96525000
18 slagdemper 94073000
19 beluchter 96753000
20 terugslagklep 96655000
21 verlengset 25 mm 13595000
22 verlengset 22 mm 13597000
XXX = Kleuren
000verchroomd
880mat
Probleem Oorzaak Opplossing
Bediening zwaar - kardoes defect of verkalkt - kardoes uitwisselen
Mengkraan lekt - kardoes defect of verkalkt - kardoes uitwisselen
Omstelling functionieert niet - Waterdruk te laag
- Omstelling defect - Waterdruk verhogen - Omstelling uitwisselen
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Kruisstroom - kardoes uitwisselen

11
Dansk
Montering
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Brugsanvisning
Ved at løfte grebbet åbnes for vandet. Drej mod
venstre for varmt vand og til højre for koldt vand.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Gennemstrømningskapacitet27/23 l/min 0,3MPa
Med indbygget kontraventil : 14466XXX
31466000
31646000
32477000
Hansgrohe 1-greb armaturer kan anvendes i
forbindelse med hydraulisk- og termisk styrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa
1-greb armaturer med varmtvandsbegrænsning,
justering se side 15.
Der må ikke indbygges varmtvandsspærre i forbin-
delse med gennemstrømnings-vandvarmer!
Da der ved evt. defekt vil komme vand i i-boxen,
skal denne monteres over karet, således at vandet
ledes ned i karet!
14466XXX/31466000/31646000/32477000:
IfølgeDINEN1717skalgennmestrømningsbegræn-
sereioverenstemmelsemednationalereglerafprøves
regelmæssigt (mindst en gang om året).
Reservedele (se s. 3)
1 Greb Talis E² 31692000
1.1 Dækknap til greb 96338000
2 Greb Focus S 31793000
3 Greb Metropol S 14895XXX
4 Greb Talis S / Talis S² 32092000
5 Greb Metris S 31093000
6 Dækplade 98791XXX
7 Dækroset 98790XXX
8 Monteringsskruer (4) 96454000
9 Monteringsplade 98793000
10 Møtrik 98796000
11 Indmad 92730000
12 Skrue 96059000
13 Pakning 95008000
14 Trykknapp 98795XXX
15 Dækroset til omstiller 98794XXX
16 Omstiller 95014000
17 Skrue M5 x 20 (4) 96525000
18 Støjdæmper 94073000
19 Kontraventil 96753000
20 Kontraventil 96655000
21 Forlængersæt 25 mm 13595000
22 Forlængersæt 22 mm 13597000
XXX = Overflade
000Krom
880Matkrom
Fejl Årsag Hjælp
Grebet går trægt - Defekt eller tilkalket kartusche - Udskift kartuschen
Armaturet drypper - Defekt eller tilkalket kartusche - Udskift kartuschen
Omstiller virker ikke - For lavt vandtryk
- Defekt omstiller - Forøg vandtrykket - Udskift omstilleren
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Varmtvandsbegrænsningen er
forkert indstillet.
- Kryds-flow
- Indstil varmtvandsbe-græns-
ningen
- Udskift kartuschen

12
Português
Montagem
Atenção!Amisturadoradeveserinstalada,purgada
e testada de acordo com as normas em vigor.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria.
O fluxo de água é desviado da banheira para o
chuveiro ao puxar o manípulo colocado na parte
superior da bica. Depois de fechar a água a mis-
turadora volta automaticamente a debitar água
pela bica.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. da água quente
recomendada: 65° C
Caudal 0,3 MPa: aprox. 27/23 l/min
Função anti-retorno e anti-vácuo: 14466XXX
31466000
31646000
32477000
As misturadoras monocomando Hansgrohe podem
serutilizadascomesquentadores(decontrolotérmico
ou hidráulico) desde que a pressão de utilização
seja, no mínimo, de 0,15 MPa.
Misturadoramonocomandoequipadacomlimitador
de temperatura (vide pág. 15).
Não instalar um bloqueio de água quente em com-
binação com esquentador.
Instalar a ibox sempre sobre a banheira. No caso
de haver algum defeito nas peças da ibox a água
pode fluir para lá.
14466XXX/31466000/31646000/32477000:
As válvulas anti-retorno devem ser verificadas regu-
larmente de acordo com a DIN EN 1717 segundo
osregulamentos nacionaisou regionais(pelo menos
uma vez por ano).
Peças de substituição (ver página 3)
1 Manípulo Talis E² 31692000
1.1 Tampa de parafuso 96338000
2 Manípulo Focus S 31793000
3 Manípulo Metropol S 14895XXX
4 Manípulo Talis S / Talis S² 32092000
5 Manípulo Metris S 31093000
6 Espelho 98791XXX
7 Espelho do manípulo 98790XXX
8 Parafusos de fixação (4) 96454000
9 Sede 98793000
10 Porca 98796000
11 Cartucho compl. 92730000
12 Parafuso 96059000
13 Vedante 95008000
14 Manípulo do inversor 98795XXX
15 Cápsula 98794XXX
16 Inversor compl. 95014000
17 Parafuso M5 x 20 (4) 96525000
18 Redutor de ruído 94073000
19 Válvula anti-retorno 96753000
20 Válvula anti-retorno 96655000
21 Crescente 25 mm 13595000
22 Crescente 22 mm 13597000
XXX = Acabamentos
000cromado
880cromado mate
Falha Causa Solução
Misturadora perra - Cartucho defeituoso, calcificado - Substituir cartucho
Misturadora a pingar - Cartucho defeituoso, Sedimentação - Substituir cartucho
Inversor não funciona - Pressão da água muito baixa
- Inversor defeituoso - Aumentar a pressão da água - Substituir inversor
Temperatura da água quente
muito baixa
Sem água fria
O esquentador dispara quando
a água fria está seleccionada
- O limitador de temperatura está
incorrectamente colocado
- Fluxos cruzados
- Regular o limitador de
temperatura
- Udskift kartuschen

13
Polski
Montaż
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według obowiązujących
norm.
Obsługa
Odchylenie uchwytu powoduje otwarcie miesza-
cza.
Obrót uchwytu w lewo = woda cieplejsza. Obrót
uchwytu w prawo = woda zimniejsza.
Załączenie przepływu przez główkę prysznicową
uzyskujemy przez pociągnięcie przełącznika. Us-
tawienie powrotne uzyskujemy automatycznie po
zamknięciu mieszacza.
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura
wody gorącej: 65° C
Przepływ przy 0,3 MPa: ok. 27/23 l/min
Zabezpieczenie przed
przepływem zwrotnym: 14466XXX
31466000
31646000
32477000
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, jeśli
ciśnienie wody wynosi min. 0,15 MPa.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 15.
W połączeniu z podgrzewaczami przepływowymi
nie może być stosowany żaden ogranicznik
przepływu.
W przypadku uszkodzenia jakichkolwiek elementów
przepływająca woda może kapać z iboxa, dlatego
też należy zamontować go nad wanną, dzięki czemu
woda będzie mogła spływać do wanny.
14466XXX/31466000/31646000/32477000:
Zawory zwrotne muszą być, według normy DIN EN
1717 na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
Części serwisowe (zobacz str. 3)
1 Pokrętło Talis E² 31692000
1.1 Uchwyt 96338000
2 Pokrętło Focus S 31793000
3 Pokrętło Metropol S 14895XXX
4 Pokrętło Talis S / Talis S² 32092000
5 Pokrętło Metris S 31093000
6 Rozeta 98791XXX
7 Rozeta kulowa 98790XXX
8 Śruby rozety nośnej (4) 96454000
9 Rozeta nośna 98793000
10 Nakrętka 98796000
11 Wkład kpl. 92730000
12 Śruba bezpieczeństwa 96059000
13 Uszczelka 95008000
14 Kulka przełącznika 98795XXX
15 Tulejka przełączeniowa 98794XXX
16 Przełącznik 95014000
17 Śruba M5 x 20 (4) 96525000
18 Tłumik dźwieków 94073000
19 Zabezpieczenie przepływu
zwrotnego 96753000
20 Zabezpieczenie przepływu
zwrotnego 96655000
21 Zestaw przedłużeniowy 25 mm 13595000
22 Zestaw przedłużeniowy 22 mm 13597000
XXX = kody wykończenia powierzchni
000chrom
880 chrom mat

14
Usterka Przyczyna Pomoc
Ciężka praca uchwytu armatury - defekt wkładu, osady kamiena
wapiennego - wymiana wkładu
Armatura cieknie - defekt wkładu, osady - wymiana wkładu
Przełącznik nie funkcjonuje - niewystarczające ciśniene
- zwiększyć ciśniene - defekt przełącznika - wymienić przełącznik
Za niska temp. ciepłej wody,
brak zimnej wody
Podgrzeewacz przepywowy
wyłącza się po wybraniu
zimnej wody
- złe ustawiene orgraniczenia ciepłej
wody
- przepływ krzyżowy
- ustawić ograniczenie
przepływu wody
- wymiana wkładu

15
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
21 3
4 5
6 7

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
01/2008 9.08419.08
