Hans Grohe Metropol S 14461 Series User manual

Metropol S
14464XXX
Metropol S
14661XXX
Metropol S
14461XXX
Metropol S
14664XXX
Montageanleitung


S-Anschluss
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Excêntrico esférico
Przyłącze S
etážka
etážka
S形接头
S-образное подключение
Z-csatlakozás
Epäkeskoliitin
S-anslutning
Ekscentrinė jungtis
S-spoj
S bağlantı
Racord S.
Σύνδεση σχήματος S
S-Anschluss
Silikon (essigsäurefrei!)
Prüfzeichen
Reinigung: Mit QuickClean, der
manuellen Reinigungsfunktion
können die Strahlformer durch
einfaches rubbeln vom Kalk befreit
werden.
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C,
Fließdruck 0,3 MPa.
ϑήΣ ϞϜη ϰϠϋ ΐϴΑΎϧ΃ ΕϼλϭS
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
έΎΒΘΧ΍ ΓΩΎϬη
Θϟ΍ ΞϣΎϧήΑ ϡ΍ΪΨΘγΎΑϭϒϴψϨ"QuickClean"ΰϴϤΘϳ ϱάϟ΍
Ϧϣ ϩΎϴϤϟ΍ ϊϓΩ Ε΍ΪΣϭ ϒϴψϨΗ ϦϜϤϳ ˬϲϟϵ΍ ϒϴψϨΘϟ΍ ΔϴλΎΨΑ
ϖϓήΑ ΎϬϜΣ ϖϳήσ Ϧϋ ήϴΠϟ΍.
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3
έΎΑ.

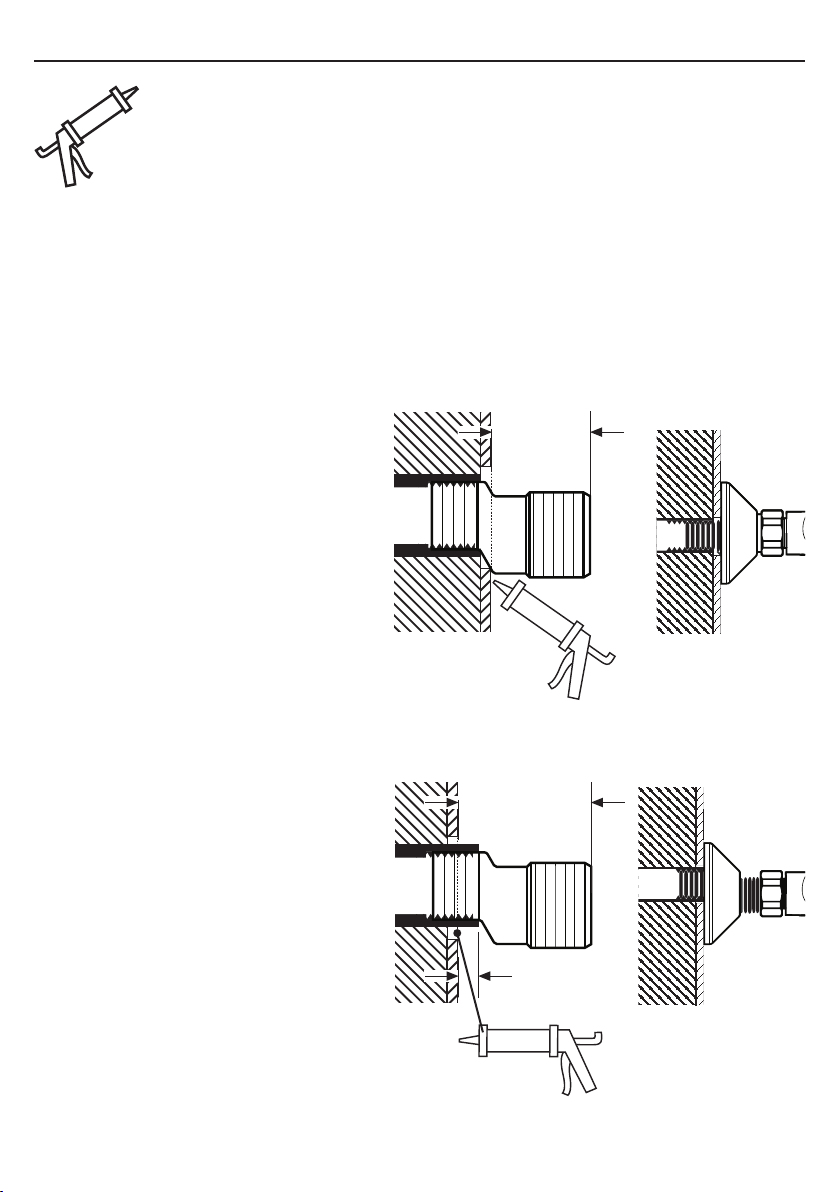

S-priključek
S-ühendus
S savienojums
S-priključak
S-tilkobling
S-извод
Lidhja S
min.
32 mm
*Silikon
max.
37 mm
max.
5 mm
*Silikon
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)
Silikon (bez kyseliny octové!)
Silikon (bez kyseliny octovej!)
硅胶（不含醋酸）
Силикон (не содержит уксусной кислоты!)
Szilikon (ecetsavmentes!)
Silikoni (etikkahappovapaa!)
Silikon (fri från ättiksyra!)
Silikonas (be acto rūgšties!)
Silikon (ne sadrži kiseline)
Silikon (asetik asit içermeyen)
Silicon (fără acid acetic!)
Σιλικόνη (δίχως οξικό οξύ!)
S-Anschluss
Silikon (essigsäurefrei!)
Prüfzeichen
Reinigung: Mit QuickClean, der
manuellen Reinigungsfunktion
können die Strahlformer durch
einfaches rubbeln vom Kalk befreit
werden.
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C,
Fließdruck 0,3 MPa.
ϑήΣ ϞϜη ϰϠϋ ΐϴΑΎϧ΃ ΕϼλϭS
ϥϮϜϴϠϴγ)ϚϴϠΨϟ΍ ξϤΣ Ϧϣ ϲϟΎΧ(!
έΎΒΘΧ΍ ΓΩΎϬη
Θϟ΍ ΞϣΎϧήΑ ϡ΍ΪΨΘγΎΑϭϒϴψϨ"QuickClean"ΰϴϤΘϳ ϱάϟ΍
Ϧϣ ϩΎϴϤϟ΍ ϊϓΩ Ε΍ΪΣϭ ϒϴψϨΗ ϦϜϤϳ ˬϲϟϵ΍ ϒϴψϨΘϟ΍ ΔϴλΎΨΑ
ϖϓήΑ ΎϬϜΣ ϖϳήσ Ϧϋ ήϴΠϟ΍.
ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ:
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ60ˬΔϳϮΌϣ
ώϠΒΗ ΩέΎΒϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ10ϖϓΪΘϟ΍ ςϐο ˬΔϳϮΌϣ3
έΎΑ.
Silikon (brez ocetne kisline)
Silikoon (äädikhappeta!)
Silikons (etiķskābi nesaturošs!)
Silikon (ne sadrži sirćetnu kiselinu!)
Silikon (uten eddiksyre)
Силикон (без оцетна киселина!)
Silikon (pa acid uthulle!)



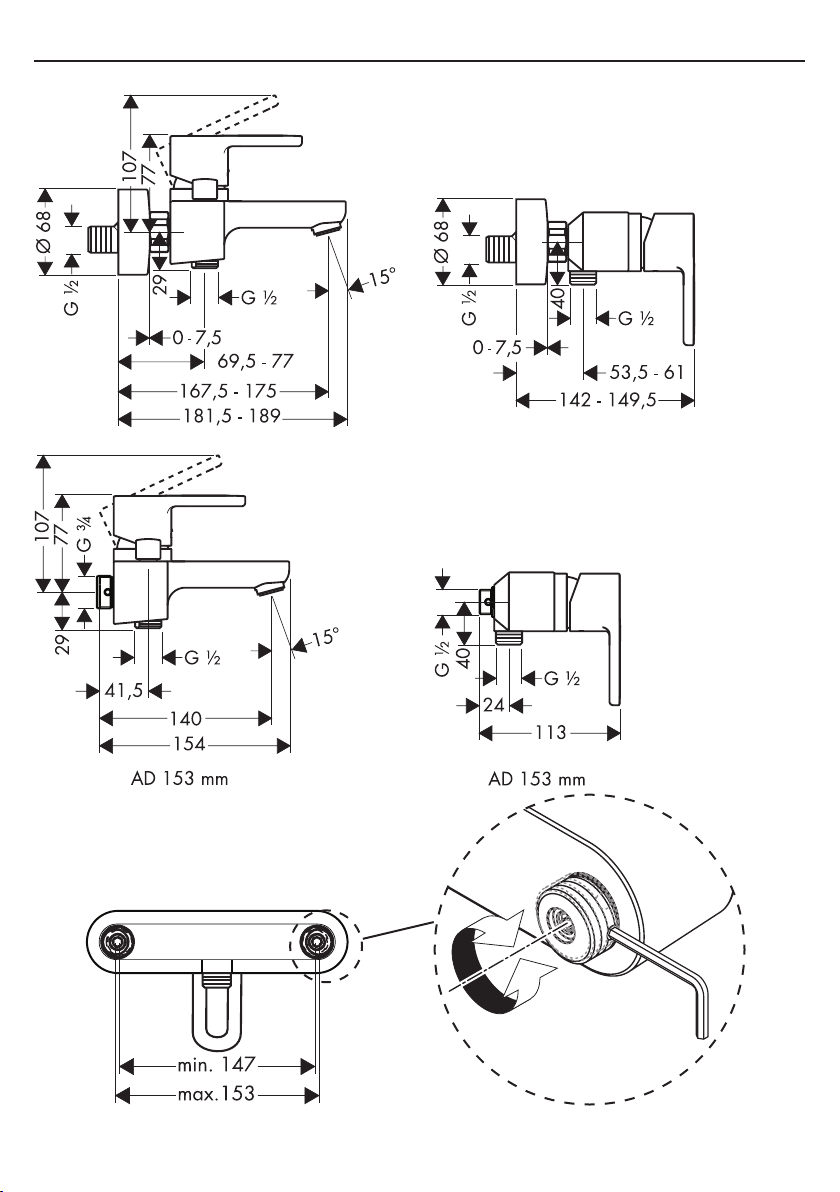

14461XXX 14661XXX
14464XXX 14664XXX
SW 2,5 mm

4
3
2
9
8
7
5
6
4
1
14
14461XXX / 14464XXX
10
2
3
10
1
14
4
14661XXX / 14664XXX
13
12
11
11
DIN 4109
PA-IX 995/IB
14661XXX
DIN 4109
PA-IX 995/ICB
14461XXX

5
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Montage
Zulaueitungen fachgerecht durchspülen.
S-Anschlüsse montieren und ausrichten.
Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Bedienung
Durch Anheben des Gries wird der Mischer geönet.
Schwenkung nach links = warmes Wasser.
Schwenkung nach rechts = kaltes Wasser.
14461XXX/14464XXX: Umstellen zur Handbrause durch
Ziehen am runden Knopf auf der Oberseite des Auslaufs.
Die Rückstellung erfolgt nach Schließen des Griffes
automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Anschlussmaße: 150 ± 16 mm
Anschlüsse: kalt rechts -
warm links
Durchussleistung bei 0,3 MPa ca. 20 l/min
Eigensicher gegen Rückießen
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 41.
1.
2.
3.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Achtung!
Rückussverhinderer müssen gemäß DIN EN 1717 regel-
mäßig in Übereinstimmung mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich) auf ihre Funk-
tion geprüft werden.

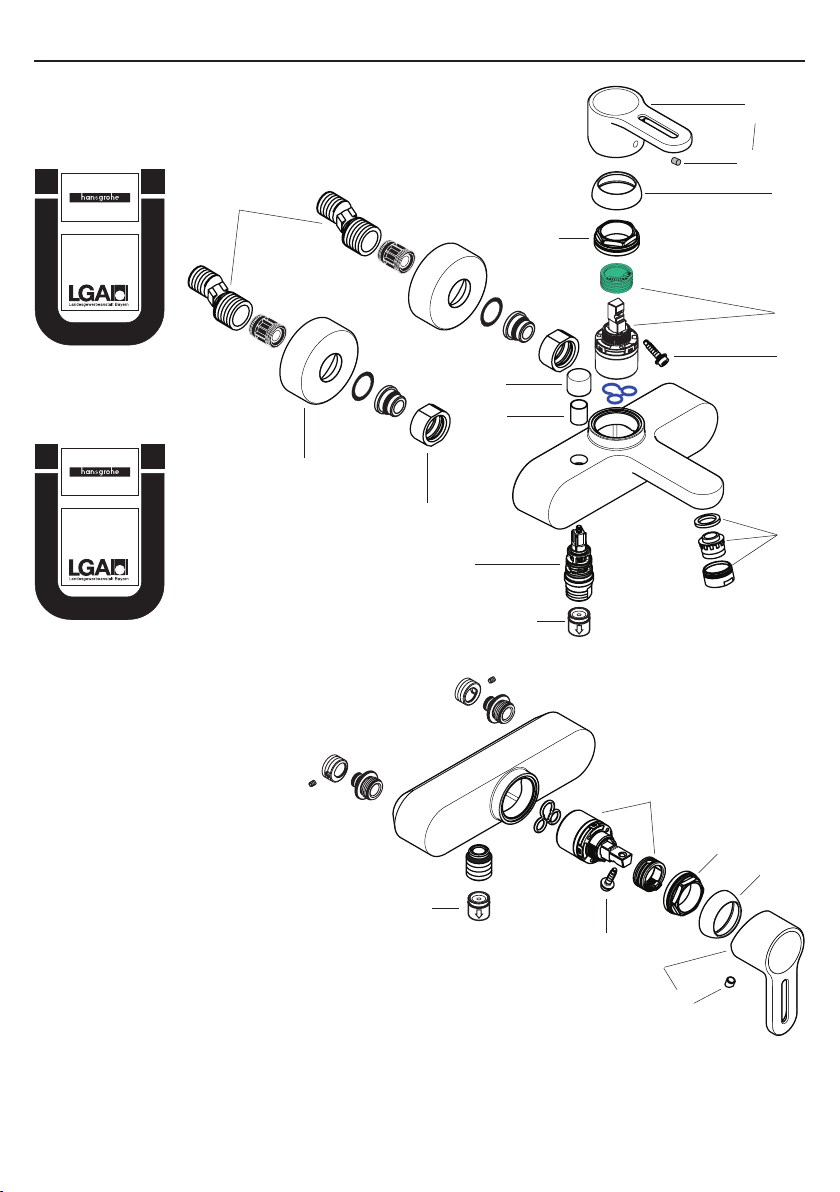

Serviceteile (siehe Seite 4)
Gri 14895XXX
Kappe 97406XXX
Mutter 97209000
Kartusche kpl. 92730000
Rosette 14461XXX/14661XXX 96467XXX
S-Anschluss 14461XXX/14661XXX 94140000
Luftsprudler kpl. 13914XXX
Umsteller kpl. 94077000
Zugknopf 96466XXX
Rückussverhinderer 94074000
Sicherungsschraube 96059000
Mutter 97927000
Hülse 97738000
Gristopfen 96338000
XXX = Farbcodierung
000 = chrom
880 = edelmatt
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause
verschmutzt
- Rückussverhinderer sitzt
festLuftsprudler verkalkt, verschmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückussverhinderer
austauschenLuftsprudler reinigen /
austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedere Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Schmutzfangsiebe verschmutzt
- Rückussverhinderer sitzt fest
- Drossel aus der Handbrause
entfernen
- Schmutzfangsiebe reinigen /
austauschen
- Rückussverhinderer austauschen

6
Attention: La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Montage
Purger les conduites d’alimentation.
Monter les raccords.
Visser la robinetterie avec les joints
Il est conseillé d’équilibrer les pressions de l’eau chaude
et froide.
Instructions de service
En levant ou baissant l’étrier de commande on actionne
l’ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauche = eau chaude.
14461XXX/14464XXX: Pour l’inversion vers la douchette
tirer le bouton au-dessus du bec. L’inverseur revient auto-
matiquement après la fermeture d’eau.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: max. 80° C
Température recommandée: 65° C
Dimension d´arrivée: 150 ± 16 mm
Raccordement: froide à droite
chaude à gauche entr’axe
Débit à 0,3 MPa ca. 20 l/min
Avec dispositif anti-retour
1.
2.
3.
Mitigeur avec limitation de la température: consulter la
page 41 pour le réglage
Une limitation de la température n’est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau in-
stantané.
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Attention!
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à leur fonction
(au moins une fois par an).
Pièces détachées (voir page 4)
poignée 14895XXX
capot sphérique 97406XXX
écrou 97209000
cartridge cpl. 92730000
rosace 14461XXX/14661XXX 96467XXX
Raccord-S 14461XXX/14661XXX 94140000
aérateur cpl. 13914XXX
inverseur cpl. 94077000
bouton d’inverseur 96466XXX
clapet anti-retour 94074000
vis 96059000
écrou 97927000
douille 97738000
cache vis 96338000
XXX = Couleurs
000 = chromé
880 = chromé mat
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Français
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-ltre de douchette encrassé
- Clapet anti-retour bloque
- aérateur entartré ou encrassé
- Nettoyer le joint-ltre entre la
douchette et le exible
- Changez le clapet antiretour
- Nettoyer l' aérateur ou le changer
éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de
température
La chaue-eau instantané ne
s'allume pas
- Réducteur de débit non démonté
- Filtres encrassés
- Clapet anti-retour bloque
- Démonter le réducteur de débit de
la douchette
- Nettoyez / changez les ltres
- Changez le clapet antiretour


Important! The tting must be installed, ushed and
tested after the valid norms.
Assembly
Flush through the supply pipes.
Mount the S - unions and align them.
Fasten the mixer with the washers.
The hot and cold supplies must be of equal pressures.
Operation
The mixer is activated by lifting the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
14461XXX/14464XXX: The ow is changed from bath to
shower function by pulling the knob at the upper side of
the spout. After shutting o the water ow, the mixer returns
automatically to the bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections: cold right -
hot left
Rate of ow by 0,3 MPa: ca. 20 l/min
anti-pollution function
1.
2.
3.
To adjust the hot water limiter on single lever mixers, please
see page 41.
No adjustment is necessary when using a continuous ow
water heater.
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
Important!
The non return valves must be checked regularly according
to DIN EN 1717 in accordance with national or regional
regulations (at least once a year).
Spare parts (see page 4)
handle 14895XXX
ange 97406XXX
nut 97209000
cartridge cpl. 92730000
ange 14461XXX/14661XXX 96467XXX
S-union 14461XXX/14661XXX 94140000
aerator cpl. 13914XXX
selector assy 94077000
diverter knob 96466XXX
non return valve 94074000
locking screw for handle 96059000
nut 97927000
sleeve 97738000
screw cover 96338000
XXX = Colors
000 = chrome plated
880 = satin chrome
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
English
Fault Cause Remedy
Insucient water - Shower lter seal dirty
- Non return valve hasn't moved back
- Aerator calcied, dirty
- Clean lter seal between shower
and hose
- Exchange non return valves
- Clean aerator, replace as necessary
Mixer sti - Cartridge defective, calcied - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Filters are dirty
- Non return valve hasn't moved back
- Remove ow limiter
- Clean the lter / exchange lter
- Exchange non return valves


Attenzione: La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate!
Montaggio
Collegare le uscite principali.
Montare i raccordi eccentrici.
Avvitare il rubinetto.
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell’acqua fredda e dell’acqua calda.
Procedura
Il miscelatore si apre tirando la maniglia a forma di
staa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
14461XXX/14464XXX: Il usso è cambiato dall’erogazione
vasca alla funzione doccia tirando il pomello del deviatore
sulla parte alta della bocca del miscelatore. Dopo avere
chiuso l’acqua il miscelatore ritorna automaticamente
all’erogazione vasca.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 16 mm
Raccordi: fredda a destra
calda a sinistra
Potenza di erogazione a 0,3 MPa ca. 20 l/min
Sicurezza antiriusso
1.
2.
3.
Regolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 41.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione del usso è almeno
di 0,15 MPa.
Attenzione!
La valvola di non ritorno deve essere controllata rego-
larmente come da DIN EN 1717, secondo le normative
nazionali e regionali (almeno una volta all’anno).
Parti di ricambio (vedi pagg. 4)
maniglia 14895XXX
cappuccio 97406XXX
ghiera di ssaggio 97209000
cartuccia completa 92730000
copertura 14461XXX/14661XXX 96467XXX
Raccordi 14461XXX/14661XXX 94140000
rompigetto compl. 13914XXX
deviatore completo 94077000
pomello deviatore 96466XXX
valvola antiriusso 94074000
avvitare di sicurezza 96059000
ghiera di ssaggio 97927000
canotto 97738000
tappino 96338000
XXX = Trattamento
000 = cromato
880 = satinato
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Italiano
Problema Possibile causa Rimedio
Scarsità d'acqua - Guarnizione del ltro della doccia
sporca
- Valvola antiriusso non funziona
correttamentet
- Rompigetto difettosa, pieno di
calcare
- Pulire la guarnizione del ltro tra
doccia e essibile
- Sostituire la valvola antiriusso
- Pulire oppure sostituire il rompigetto
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Filtri sporchi
- Valvola antiriusso non funziona
correttamentet
- Smontare il limitatore di portata
dalla doccetta
- Pulire / sostituire i ltri
- Sostituire la valvola antiriusso

9
¡ATENCION! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
Purgar las tuberías de auencia.
Montar los racores excéntricos.
Montar el mezclador.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
14461XXX/14464XXX: El inversor para la teleducha se
activa al tirar del botón en la parte superior del caño. Al
cerrar el mando vuelve automáticamente a su posición
inicial.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Racores excéntricos: 150 ± 16 mm
Racores excéntricos: a la derecha frio -
a la izquierda caliente
Caudal a 0,3 MPa ca. 20 l/min
Seguro contra el retorno
1.
2.
3.
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 41.
En combianción con calentadores instantáneos no es
necesario una limitación del caudal de agua caliente.
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
¡Atención!
Las válvulas anti-retorno tienen que ser controladas regu-
larmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Repuestos (ver página4)
Mando 14895XXX
Florón 97406XXX
Tuerca 97209000
Cartucho completo 92730000
Embellecedor 14461XXX/14661XXX 96467XXX
Acometida 14461XXX/14661XXX 94140000
Aireador completo 13914XXX
Inversor 94077000
Tirador inversor 96466XXX
Válvula antirretorno 94074000
Tornillo 96059000
Tuerca 97927000
Casquillo 97738000
Tapón 96338000
XXX = Acabados
000 = cromado
880 = satinado
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Español
Problema Causa Solución
Sale poca agua - ltro de la ducha sucio
- válvula anti-retorno cerrada
- Aireador con cal o sucio
- limpiar/cambiar ltros entre exo y
ducha
- cambiar válvula anti-retorno
- impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
temperatura del agua demasiado
baja no hay
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende
- no se ha quitado limitador de
caudal de la teleducha
- ltro de la ducha sucio
- válvula anti-retorno cerrada
- quitar limitador de caudal
- limpiar/cambiar ltros
- cambiar válvula anti-retorno

10
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
Toevoerleidingen vakkundig doorspoelen.
S - koppelingen monteren.
Met de vastzetmoeren het armatuur aandraaien.
Grote drukverschillen tussen de kouden warm wateraans-
luitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de meng-
kraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
14461XXX/14464XXX: Het omstellen naar de hand-
douche gaat middels het trekken aan de ronde knop
boven de uitloop. Het terugstellen naar de uitloop volgt
automatisch na het sluiten van de greep.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen: koud rechts -
warm links
Doorvoercapaciteit bij 0,3 MPa ca. 20 l/min
Beveiligd tegen terugstromen
1.
2.
3.
Eéngreepsmengkranen met warmwaterbegrenzing, instel-
ling zie blz. 41.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen met hy-
draulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Attentie!
Keerkleppen moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar).
Service onderdelen (zie blz. 4)
greep 14895XXX
afdekkap 97406XXX
moer 97209000
kardoes kompl. 92730000
rozet 14461XXX/14661XXX 96467XXX
Aanslutningen 14461XXX/14661XXX 94140000
perlator kompl. 13914XXX
omstelling kompl. 94077000
trekknop 96466XXX
terugslagklep 94074000
borgschroef 96059000
moer 97927000
huls 97738000
greepstopje 96338000
XXX = Kleuren
000 = verchroomd
880 = mat
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Nederlands
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt
- Terugslagklep zit vast
- Perlator vverstopt
- Zeefdichting handdouche reinigen
- Terugslagklep uitwisselen
- Perlator reinigen / uitwisselen
bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Vuilzeef vverstopt
- Terugslagklep zit vast
- Begrenzer uit handdouche
verwijderen
- Vuilvangzeef reinigen / uitwisselen
- Terugslagklep uitwisselen

11
Advarsel! Ifølge gældende regler, skal armaturet mon-
teres, skylles igennem og afprøves.
Montering
Skyl tilførselsledningene grundig.
Montér de ekxentriske forskruninger.
Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve i grebet åbnes for vandet.
Drejning mod venstre = varmt vand,
drejning højre = koldt vand.
14461XXX/14464XXX: For omstilling til håndbruser
trækkes i den runde knop på oversiden af udløbstuden.
Tilbagestilling sker automatisk, når der lukkes for vandet.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger: Koldt højre -
varmt venstre
Gennemstrømningsydelse ved 0,3 MPa ca. 20 l/min
Med indbygget kontraventil
1.
2.
3.
Etgrebsarmaturer med varmtvandsbegrænsning, justering
se side 41.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Advarsel!
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves regelmæs-
sigt (mindst en gang om året).
Reservedele (se s. 4)
Greb 14895XXX
Dækskive 97406XXX
Møtrik 97209000
Indmad 92730000
Roset 14461XXX/14661XXX 96467XXX
Eksenteranslutningen 14461XXX/
14661XXX 94140000
Perlator kpl. 13914XXX
Omstiller 94077000
trekknop 96466XXX
Kontraventil 94074000
Skrue 96059000
Møtrik 97927000
Bøsning 97738000
Dækknap til greb 96338000
XXX = Overade
000 = Krom
880 = Matkrom
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Dansk
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Kontraventilen hænger
- Tilkalket/snavset perlator
- Rengør sien mellem bruser og
slange
- Udskift kontraventil
- Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter vandsparen i
håndbruseren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

1
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Montagem
Purgue a canalização.
Colocar os excêntricos.
Fixar a misturadora aos excêntricos, com os
vedantes.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Funcionamento
A misturadora é aberta levantando o manípulo de
alavanca.
Rodando para a esquerda = água quente,
Rodando para a direita = água fria.
14461XXX/14464XXX: O uxo de água é desviado da
banheira para o chuveiro ao puxar o manípulo colocado na
parte superior da bica. Depois de fechar a água a mistura-
dora volta automáticamente a debitar água pela bica.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Distância entre eixos: 150 ± 16 mm
Ligações: fria à direita -
quente à esquerda
Caudal o 0,3 MPa ca. 20 l/min
Função anti-retorno e anti-vácuo
1.
2.
3.
Misturadora monocomando equipada com limitador de
temperatura (vide pàg.41).
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica.
As misturadoras monocomando Hansgrohe podem ser
utilizadas com esquentadores (de controlo térmico ou
hidráulico) desde que a pressão de utilização seja, no
minimo, de 0,15 MPa.
Atenção!
As válvulas anti-retorno devem ser verificadas regu-
larmente de acordo com a DIN EN 1717 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).
Peças de substituição (ver página 4)
Manípulo 14895XXX
Espelho 97406XXX
Porca 97209000
Cartucho (completo) 92730000
Cápsula 14461XXX/14661XXX 96467XXX
Excêntrico esférico 14461XXX/
14661XXX 94140000
Emulsor compl. 13914XXX
Inversor compl. 94077000
Manípulo do inversor 96466XXX
Válvula anti-retorno 94074000
Parafuso 96059000
Porca 97927000
Cápsula 97738000
Tampa de parafuso 96338000
XXX = Acabamentos
000 = cromado
880 = cromado mate
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Português
Falha Causa Solução
Água insuciente - Filtro do vedante do chuveiro sujo
- Válvula anti-retorno está presa
- Emulsor sujo
- Limpar o ltro entre o chuveiro e o
tubo exível
- Trocar a válvula anti-retorno
- Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcicado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- O limitador de caudal não foi
retirado
- Filtro sujo
- Válvula anti-retorno está presa
- Retirar o limitador de caudal
- Limpar / trocar o ltro
- Trocar a válvula anti-retorno

1
Uwaga! Armatura musi być zamontowana, przepłukana
i wypróbowana według obowiązujących norm.
Montaż
Przepłukać instalację
Zamocować i nastawić przyłącza S.
Dokręcić armaturę z uszczelkami.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Obsługa
Podniesienie rączki natrysku powoduje otwarcie mies-
zacza.
Odchylenie w lewo = ciepła woda.
Odchylenie w prawo = zimna woda.
14461XXX/14464XXX: Przestawienie na prysznic ręczny
przez pociągnięcie okrągłego przełącznika przy górnej
stronie wylotu. Ustawienie powrotne uzyskuje się automa-
tycznie po zamknięciu rączki natrysku.
Dane techniczne
Ciśnienie robocze: max. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Wymiary przyłącza: 150 ± 16 mm
Przyłącza: Zimna prawo –
ciepła lewo
Wydajność przepływu przy 0,3 MPa ca. 20 l/min
Samoistnie zabezpieczony przed przepływem zwrotnym
1.
2.
3.
Mieszacz jednouchwytowy z ogranicznikiem temperatury
wody, ustawianie, patrz str. 41.
W połączeniu z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest konieczny.
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, gdy
ciśnienie wody wynosi co najmniej 0,15 MPa.
Uwaga!
Działanie zabezpieczeń przed przepływem zwrotnym,
zgodnie z normą DIN EN 1717 i miejscowymi przepisami,
musi być kontrolowane (DIN 1988, raz w roku).
Części serwisowe (patrz strona 4
Uchwyt 14895XXX
Rozeta kulowa 97406XXX
Nakrętka 97209000
Wkład kpl. 92730000
Rozeta 14461XXX/14661XXX 96467XXX
Przyłącze S 14461XXX/14661XXX 94140000
Napowietrzacz kpl. 13914XXX
Przełącznik kpl. 94077000
Łącznik cięgłowy 96466XXX
Zabezpieczenie przed przepływem
zwrotnym 94074000
Śruba zabezpieczająca 96059000
Nakrętka 97927000
Tuleja 97738000
Zaślepka uchwyt 96338000
XXX = kody wykończenia powierzchni
000 = chrom
880 = chrom mat
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Polski
Usterka Przyczyna Pomoc
Mała ilość wody - Zabrudzona uszczelka z sitkiem w
prysznicu
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Napowietrzacz zakamieniony,
zabrudzony
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Oczyścić / wymienić
napowietrzacz
Uchwyt armatury pracuje z
wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik
ciepłej wody - Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
- Dławik przepływu nie został
usunięty z prysznica ręcznego
- Zabrudzone sitka
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Usunąć dławik z prysznica
ręcznego
- Oczyścić/ wymienić sitka
- Wymienić zabezpieczenie przed
przepływem zwrotnym

14
Pozor! Armatura se musí montovat, proplachovat a
testovat podle platných norem.
Montáž
Přívodní trubky odborně propláchnout.
Namontovat a vyrovnat etážky.
Armaturu i s těsněním pevně přišroubovat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Ovládání
Baterie se otevírá zvednutím rukojeti.
Otočení doleva = teplá voda,
otočení doprava = studená voda.
14461XXX/14464XXX: Přestavení na ruční sprchu se
provede zatáhnutím za kulatý knoík na vrchní straně
výtoku. Ke zpětnému přestavení dojde automaticky po
uzavření páky.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Rozteč připojení: 150 ± 16 mm
Přípoje: studená vpravo -
teplá vlevo
Průtokové množství při 0,3 MPa ca. 20 l/min
Vlastní jištění proti zpětnému nasátí.
1.
2.
3.
Páková baterie s omezením horké vody, seřízení viz. str.
41.
Ve spojení s průtokovými ohřívači není uzávěr teplé vody
nutný.
Pákové baterie Hansgrohe mohou být používány ve
spojení s hydraulicky nebo tepelně řízenými průtokovými
ohřívači, pokud tlak při průtoku je alespoň 0,15 MPa.
Pozor!
U zpětných ventilů se musí podle DIN EN 1717 v souladu
s národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Servisní díly (viz strana 4)
rukojeť 14895XXX
krytka 97406XXX
matka 97209000
kartuše kompl. 92730000
rozeta 14461XXX/14661XXX 96467XXX
etážka 14461XXX/14661XXX 94140000
perlátor 13914XXX
přepínač kompl. 94077000
knoík táhla 96466XXX
zpětný ventil 94074000
Pojistný šroub 96059000
matka 97927000
objímka 97738000
krytka šroubu 96338000
XXX = kód povrchové úpravy
000 = chrom
880 = matný chrom
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Česky
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené
- zpětný ventil je zablokován
- perláro zanesen vodním kamenem,
znečištěn
- Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Vyměnit zpětný ventil
- vyčistit / vyměnit perlátor
Armatura jde ztěžka - Kartuše je vadná, zanesená vodním
kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
nízká teplota teplé vody - Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy
- Sítko na zachycování nečistot je
zanesené
- zpětný ventil je zablokován
- Odstranit kroužek ze sprchy
- Vyčistit případně vyměnit sítko
- Vyměnit zpětný ventil

15
Pozor! Armatúra sa musí montovať, preplachovať a
testovať podľa platných noriem.
Montáž
Prívodné trubky odborne prepláchnuť.
Namontovať a vyrovnať etážky.
Armatúru s tesnením pevne priskrutkovať.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Obsluha
Nadvihnutím páky sa zmiešavacia batéria otvorí
Otočenie páky vľavo = teplá voda
Otočenie páky vpravo = studená voda
14461XXX/14464XXX: Prestavenie na ručnú sprchu za-
tiahnutím za guľaté tiahlo na vrchnej strane výtokového
ramena. Spätné prestavenie sa uskutoční automaticky po
uzatvorení páky.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Pripájacie rozmery: 150 ± 16 mm
Prípoje: studená vpravo
- teplá vľavo
Prietokové množstvo pri 0,3 MPa ca. 20 l/min
Vlastná poistka proti spätnému nasatiu.
1.
2.
3.
Páková batéria s obmedzením teplej vody, nastavenie
viď.str. 41.
V spojení s prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Pákové batérie rmy Hansgrohe môžu byť používané v
spojení s hydraulicky a tepelne riadenými prietokovými
ohrievačmi, pokiaľ je tlak prúdu aspoň 0,15 MPa.
Pozor!
Pri spätných ventiloch sa musí podľa DIN EN 1717 v sú-
lade s národnými alebo regionálnymi predpismi testovať
ich funkčnosť (aspoň raz ročne).
Servisné diely (viď strana 4)
rukoväť 14895XXX
krytka 97406XXX
matica 97209000
kartuša kompl. 92730000
ružica 14461XXX/14661XXX 96467XXX
etážka 14461XXX/14661XXX 94140000
perlátor 13914XXX
prepínač kompl. 94077000
kryt tiahla 96466XXX
obmedzovač spätného nasatia 94074000
Poistná skrutka 96059000
matica 97927000
objímka 97738000
kryt skrutky 96338000
XXX = kód povrchovej úpravy
000 = chróm
880 = matný chróm
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Slovensky
Porucha Príčina Pomoc
Málo vody - Sitko v tesnení sprchy je znečistené
- Obmedzovač spätného nasatia je
zablokovaný
- Perlátor zanesený vodným
kameňom
- Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Vymeniť obmedzovač spätného
nasatia
- Vyčistiť alebo vymeniť perlátor
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Armatura pušča - Kartuša je poškodená - Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo sprchy
- Sitko v tesnení sprchy je znečistené
- Obmedzovač spätného nasatia je
zablokovaný
- Odstrániť krúžok zo sprchy
- Vyčistiť resp. vymeniť sitko
- Vymeniť obmedzovač spätného
nasatia

16
注意！必须按照现行的规定安装，冲洗和测试产
品。
安装
将进水管洗净。
安装S形接头，并对准之。
拧紧龙头及垫圈。
冷热水管间过大的压力差必须予以平衡。
操作
提起手柄，龙头开启。
向左偏转：热水
向右偏转：冷水
14461XXX/14464XXX：拉动水嘴上边的旋钮，从
浴盆向花洒变更水流。关闭水流后，龙头自动恢复
浴盆功能。
技术参数
工作压强： max.1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： max.80°C
推荐热水温度： 65°C
中心距离： 150±16mm
连接管线: 左热右冷
流量：大约22升/分钟0,3Mpa
自动防止回流
带有热水控制器的单手柄龙头的调节方法，参见
第41页。
1.
2.
3.
如果与连续流热水器一起使用，则不必作任何调
节。
如果水压达到0,15MPa以上，汉斯格雅单手柄龙头
可以和液压式或热控式直流式热水器一起使用。
注意！
单向阀必须在符合国家或当地的法律的情况下按照
DINEN1717定期检查（至少一年一次）。
备用零件 (参见第4页)
手柄 14895XXX
法兰 97406XXX
螺母 97209000
阀体 92730000
法兰14461XXX/14661XXX 96467XXX
S形接头14461XXX/14661XXX 94140000
水波器 13914XXX
分水 94077000
提拉钮 96466XXX
单向阀 94074000
保险螺丝 96059000
螺母 97927000
衬套 97738000
螺钉帽 96338000
XXX = 颜色代码
000=镀铬
880=铬压光
1
2
3
4
5
6
7
8
9
10
11
12
13
14
问题 原因 补救
 龙头出水量小 -花洒滤网有垃圾堵塞
-单向阀无法回缩
- 通风机结垢，脏污
-清洗花洒和软管间的过滤密封件
-更换单向阀
- 检查通风机，视需要更换
 龙头不灵活 -滤筒损坏，结垢 -更换滤筒
 龙头滴水 -滤筒损坏 -更换滤筒
 热水温度过低 -热水控制器设置错误 -设置热水控制器
 燃气热水器不工作 -手持花洒的流量限制器没有
转动
-过滤网有垃圾堵塞
-单向阀无法回缩
-转动流量限制器
-清洗过滤网/更换过滤网
-更换单向阀
中文

1
Смеситель должен быть смонтирован по действующим
нормам и в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность работы.
Монтаж
тщательно промыть водопроводные трубы,
спустив некоторое количество воды;
Установите и выровняйте S-образные
подключения
Затяните смеситель с уплотнениями.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Эксплуатация
Подъемом рукоятки смеситель открывается.
Поворот влево = горячая вода.
Поворот вправо = холодная вода.
14461XXX/14464XXX: Переключение на ручной душ
вытягиванием круглой кнопки с верхней стороны выхода.
Переключение в исходное положение осуществляется
автоматически после закрытия рукоятки.
Технические данные
Рабочее давление: max. 1 MPa
Рекомендуемое рабочее давление: 0,1 - 0,5 MPa
Давлении: 1,6 MPa
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: max. 80° C
Рекомендуемая темп. гор. воды: 65° C
Размеры подключения: 150 ± 16 mm
Подключение: холодная справа
горячая слева
1.
2.
3.
Расход при 0,3 МПа ca. 20 л/мин
укомплектован клапаном обратного тока воды
Однорычажный смеситель имеет ограничитель расхода
горячей воды (см. Стр. 41: юстировка).
Однорычажные смесители фирмы HANSGROHE можно
использоватЬ с электроводонагревателями бойлерного
типа при минимальном давлении 0,15 МПа.
ВНИМАНИЕ!
Защита обратного тока должна регулярно проверяться
(минимум один раз в год) по стандарту DIN EN
1717 или в соответствии с национальными или
региональными нормативами
Κомплеκт (см. стр. 4)
Рукоятка 14895XXX
Cферический колпачок 97406XXX
Гайка 97209000
Картридж 92730000
Розетка 14461XXX/14661XXX 96467XXX
S-образное подключение 14461XXX/
14661XXX 94140000
Аэратор 13914XXX
Переключатель режима 94077000
Кнопка переключателя 96466XXX
Защита обратного тока воды 94074000
Установочный винт 96059000
Гайка 97927000
гильза 97738000
Пробка декоративная 96338000
XXX = Код цвета поверхности
000 = хром
880 = матовый
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Русский
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)- Фильтр душа загрязнен
- Клапан обратного тока заедает
- Аэратор засорен накипью,
загрязнен
- Очистить фильтр
- Замените клапаны обратного
течения
- Очистите / замените аэратор
Арматура работает с усилием - Картридж неисправен, засорение
накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды
слишком низкая
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды
Проточный нагреватель не
включается
- Дроссель не удален из ручного
душа
- Грязеулавливающие сита
загрязнены
- Клапан обратного тока заедает
- Извлеките дроссель из ручного
душа
- Очистите / замените
грязеулавливающие сита
- Замените клапаны обратного
течения

1
Figyelem! A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Szerelés
A vezetékeket gondosan átöblítjük.
Az Z-csatlakozásokat összeszereljük és beállítjuk.
A tömítéseket beillesztjük, a csapot összecsavarjuk.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Használat
A keverőcsapot a fogantyú emelésével nyitjuk ki. Balra
csavarva meleg víz, jobbra csavarva hideg víz folyik.
14461XXX/14464XXX: a kézizuhany átállítása a csap
kifolyóján lévő kerek gomb meghúzásával történik. A
visszaállás automatikus a csap elzárásakor.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
Csatlakozási méret: 150 ± 16 mm
Csatlakozás: hideg jobbra –
meleg balra
Átfolyási teljesítmény 0,3 Mpa ca. 20 l/perc
Visszafolyás gátlóval
1.
2.
3.
Az egykaros, melegvíz-korlátozóval ellátott keverő csap-
telep beállítását lásd a 41. oldalon.
Az átfolyó rendszerű vízmelegítőknél nem szükséges a
melegvíz-korlátozó.
A Hansgrohe egykaros keverő csaptelepek beépíthetők hid-
raulikus- és hőszabályozással ellátott átfolyós vízmelegítőknél
egyaránt, ha a víznyomás legalább 0,15 MPa.
Figyelem!
A visszafolyásgátlók működése a DIN EN 1717 szabvány-
nak megfelelően, a nemzeti vagy területi rendelkezésekkel
összhangban, évente egyszer ellenőrizendő!
Tartozékok (lásd a 4. oldalon)
Fogantyú 14895XXX
Golyórozetta 97406XXX
Anya 97209000
Betét 92730000
Rozetta 14461XXX/14661XXX 96467XXX
Z-csatlakozás 14461XXX/14661XXX 94140000
Perlátor 13914XXX
kádváltó szelep (kompl.) 94077000
kádváltó szelep gomb 96466XXX
Visszacsapószelep 94074000
sróf 96059000
Anya 97927000
Hüvely 97738000
Takaródugó a csavarhoz 96338000
XXX = Színkódok
000 = króm
880 = mattkróm
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Magyar
Hiba Ok Megoldás
Kevés víz - a zuhany szűrőtömítése koszos
- A visszafolyásgátló beragadt.
- A perlátor elvízkövesedett,
elszennyeződött
- a zuhany és a cső közötti szűrőt ki
kell tisztítani
- A visszafolyásgátló kicserélése
javasolt.
- A perlátort megtisztítani / kicserélni.
Nehezen nyitható a csap. - A kerámiabetét meghibásodott,
elvízkövesedett.
- A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van
beállítva.
- A melegvíz szabályozót újra be kell
állítani.
Az átfolyós vízmelegítő nem kapcsol
be.
- Nincs kiszerelve a zuhanyrózsából
a vízmennyiség szabályozó.
- A szennyfogó szűrő koszos.
- A visszafolyásgátló beragadt.
- El kell távolítani a vízmennyiség
szabályozót.
- A szennyfogó szűrőt tisztítani/
cserélni kell.
- A visszafolyásgátló kicserélése
javasolt.

19
Huomio! Kaluste on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien määräysten mukaisesti.
Asennus
Huuhtele syöttöputken asianmukaisesti.
Asenna ja suuntaa epäkeskoliittimet
Kiinnitä kalusteet tiivisteitä käyttäen.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Käyttö
Sekoittaja avataan kahvaa nostamalla.
Kääntö oikealle = kylmä vesi,
kääntö vasemmalle = lämmin vesi. 14461XXX/14464XXX:
Vaihto käsisuihkulle tehdään vetämällä juoksuputken
yläpuolella olevaa pyöreää nuppia. Palautus tapahtuu
kahvan sulkemisen jälkeen automaattisesti.
Tekniset tiedot
Käyttöpaine: max. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: max. 80° C
Kuuman veden suosituslämpötila: 65° C
Liitäntämitat: 150 ± 16 mm
Liittimet: kylmä oikealla -
kuuma vasemmalla
Läpivirtausmäärä 0,3 MPa paineella ca. 20 l/min
Estää itsestään paluuvirtauksen
1.
2.
3.
Yksivipuinen sekoittaja lämpimän veden rajoituksella, katso
säätö sivulta 41. Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Hansgrohe yksivipuisia sekoittimia voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien yhteydes-
sä, jos virtauspaine on vähintään 0,15 MPa.
Huomio!
Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti (DIN
1988, kerran vuodessa).
Varaosat (katso sivu 4)
Kahva 14895XXX
Suojakuppi 97406XXX
Mutteri 97209000
Panos, täydellinen 92730000
Peitekaulus 14461XXX/14661XXX 96467XXX
Epäkeskoliitin 14461XXX/14661XXX 94140000
Poresuutin, täydellinen 13914XXX
Vaihtoventtiili, täydellinen 94077000
Vetonuppi 96466XXX
Vastaventtiili 94074000
Lukitusruuvi 96059000
Mutteri 97927000
Holkki 97738000
Kahvatulppa 96338000
XXX = Värikoodi
000 = kromi
880 = jalomatta kromi
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Suomi
Häiriö Syy Toimenpide
Vähän vettä - Käsisuihkun sihtitiiviste likaantunut
- Suuntaisventtiili juuttunut
- Poresuutin kalkkeutunut, likaantunut
- Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Vaihda suuntaisventtiili
- Puhdista / vaihda poresuutin
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkussa olevaa kuristinta ei ole
poistettu
- Likasihdit likaantuneet
- Suuntaisventtiili juuttunut
- Poista kuristin käsisuihkusta
- Puhdista / vaihda likasihdit
- Vaihda suuntaisventtiili

0
OBS! Armaturen måste installeras, genomspolas och
testas enligt gällande föreskrifter.
Montering
Skölj tillförselledningarna noga.
Montera och rikta in S-anslutningar.
Skruva fast blandaren med packningar.
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Hantering
När greppet lyfts öppnas blandaren.
Svängning åt vänster = varmt vatten.
Svängning åt höger = kallt vatten.
14461XXX/14464XXX: Man ställer om till handdusch
genom att dra i den runda knappen på översidan av
blandaren. Återställningen sker automatiskt när greppet
har stängts.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Anslutningsmått: 150 ± 16 mm
Anslutningar: kallt höger –
varmt vänster
Flödeskapacitet vid 0,3 MPa ca. 20 l/min
Självspärr mot återöde
1.
2.
3.
Enhandsblandare med varmvattenreglering, justering se
sidan 41. Vid användning tillsammans med varmvatten-
beredare behövs ingen varmvattenreglering.
Hansgrohe enhandsblandare kan användas tillsammans
med hydrauliskt och termiskt styrda varmvattenberedare
när ödestrycket uppgår till minst 0,15 MPa.
OBS!
Backventilers funktion måste kontrolleras regelbundet enligt
nationella eller regionala bestämmelser (DIN 1988 en
gång per år) i enlighet med DIN EN 1717.
Reservdelar (se sidan 4)
Grepp 14895XXX
Skydd 97406XXX
Mutter 97209000
Patron kompl. 92730000
Rosett 14461XXX/14661XXX 96467XXX
S-anslutning 14461XXX/14661XXX 94140000
Komplett perlator 13914XXX
Omställare kompl. 94077000
Dragknapp 96466XXX
Backventil 94074000
Låsskruv 96059000
Mutter 97927000
Hylsa 97738000
Greppstopp 96338000
XXX = Färgkodning
000 = krom
880 = ädelmatt
1�
2�
3�
4�
5�
6�
7�
8�
9�
10�
11�
12�
13�
14�
Svenska
Störning Orsak Åtgärd
För lite vatten - Silltret i duschen smutsigt
- Backventil är defekt
- Areator är täckt av kalk, smutsig
- Rengör silltret mellan slangen och
termostaten
- Byt backventil
- Rengör / byt areator
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen
har ej tagits bort
- Smutsltren är igensmutsade
- Backventil är defekt
- Ta bort vattenbegränsaren
- Rengör / byt smutslter
- Byt backventil
