Hans Grohe Talis Select S 2-Spray 72823 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Talis Select S 1-Spray
72821XX1
Talis Select S 2-Spray
72823XX1

English Français
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 1.75 GPM (6.6 L/min)
Hole size in mounting surface 1½" (38 mm)
Max. depth of mounting surface 2⅜" (60 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Inspect the faucet for shipping damage before
installation. No claim for shipping damage can be
honored after installation.
• Protection against backflow is provided by a double
check valve in the sprayhead.

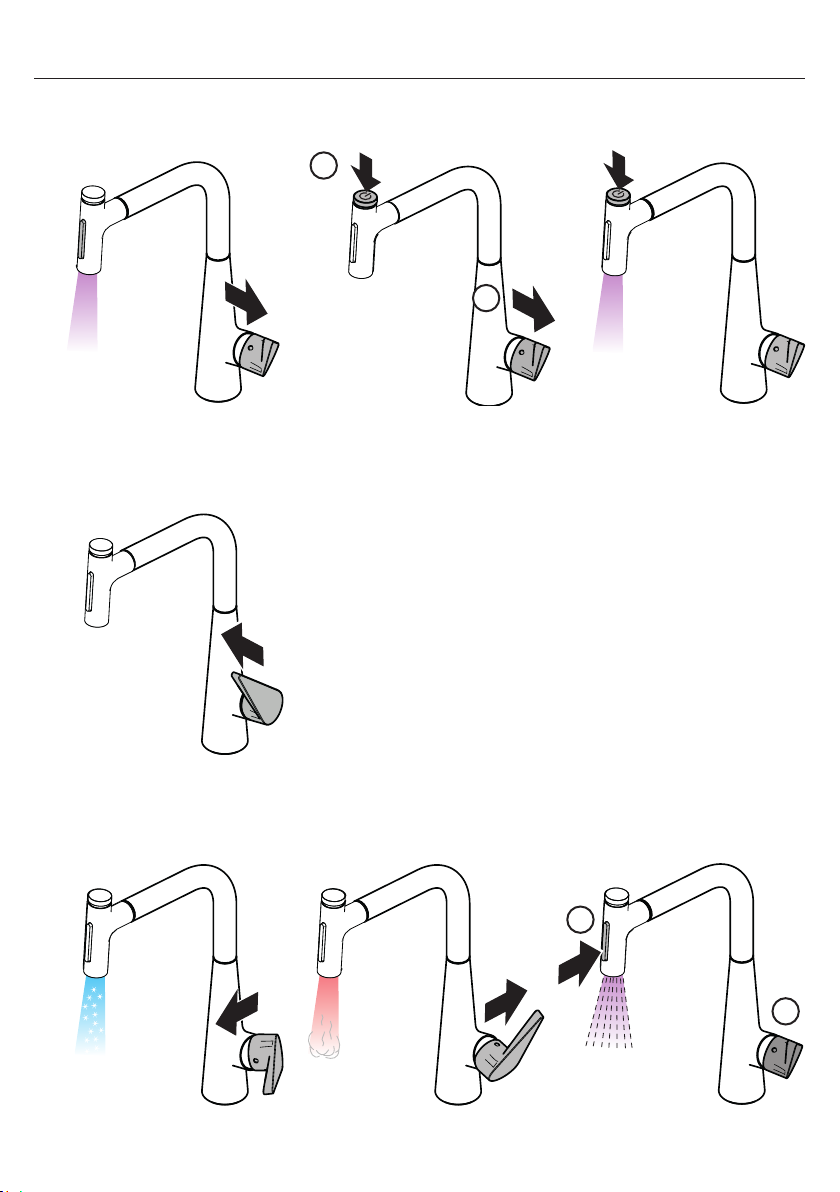

 The Select button is intended to temporarily
pause the flow of water from the faucet. If
the faucet is not to be used for an extended
period of time, close it completely by moving
the lever handle to the "off" position.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 1.75 GPM (6.6 L/min)
Dimension du trou dans la surface 1½ po (38 mm)
de montage
Profondeur maximale de la surface 2⅜ po (60 mm)
de montage
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport. Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La protection contre le retour d'eau est fournie par
un clapet de non-retour double.
 Le bouton « Select » sert à arrêter
temporairement le débit d’eau du robinet.
Si vous ne comptez pas utiliser le robinet
pendant un laps de temps prolongé,
fermez-le complètement en positionnant le
levier sur « Off ».
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

Español
Tools Required / Outiles Utiles /
Herramientas Útiles
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 1.75 GPM (6.6 L/min)
Tamaño del orificio en la superficie 1½" (38 mm)
de montaje
Profundidad máxima de la 2⅜" (60 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Antes del montaje se debe examinarse el
producto contra daños de transporte. Después
de la instalación no se reconoce ningún daño de
transporte o de superficie.
• La protección contra flujo inverso se proporciona
mediante una válvula de retención doble.
 El botón Select está diseñado para detener
temporalmente el flujo de agua del grifo.
Si el grifo no es usado durante un período
más prolongado, ciérrelo completamente,
moviendo la palanca a la posición Off.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
10 mm
12 mm
17 mm
19 mm
The hot and cold supply hoses included with
this faucet are for use with ⅜ stops. If your
stops are a different size, purchase adapters at your
local plumbing supply store or home center. Adapters
are not available from Hansgrohe.
Les tuyaux d'alimentation pour l'eau
chaude et froide inclus avec ce robinet sont
pour l'usage avec les butées d'arrêt de ⅜. Si
vos butées d'arrêt sont d'une taille différente, achetez
des adaptateurs à votre magasin d'articles de plom-
berie ou centre de rénovation local.Les adaptateurs
ne sont pas disponibles auprès de Hansgrohe.
Las tuberías de suministro incluyeron con
este chorro son para el uso con topes de ⅜.
Si sus topes son un tamaño diferente, compra adap-
tadores en su tienda de suministro de plomería local.
Los adaptadores no están disponibles de Hansgrohe.

4

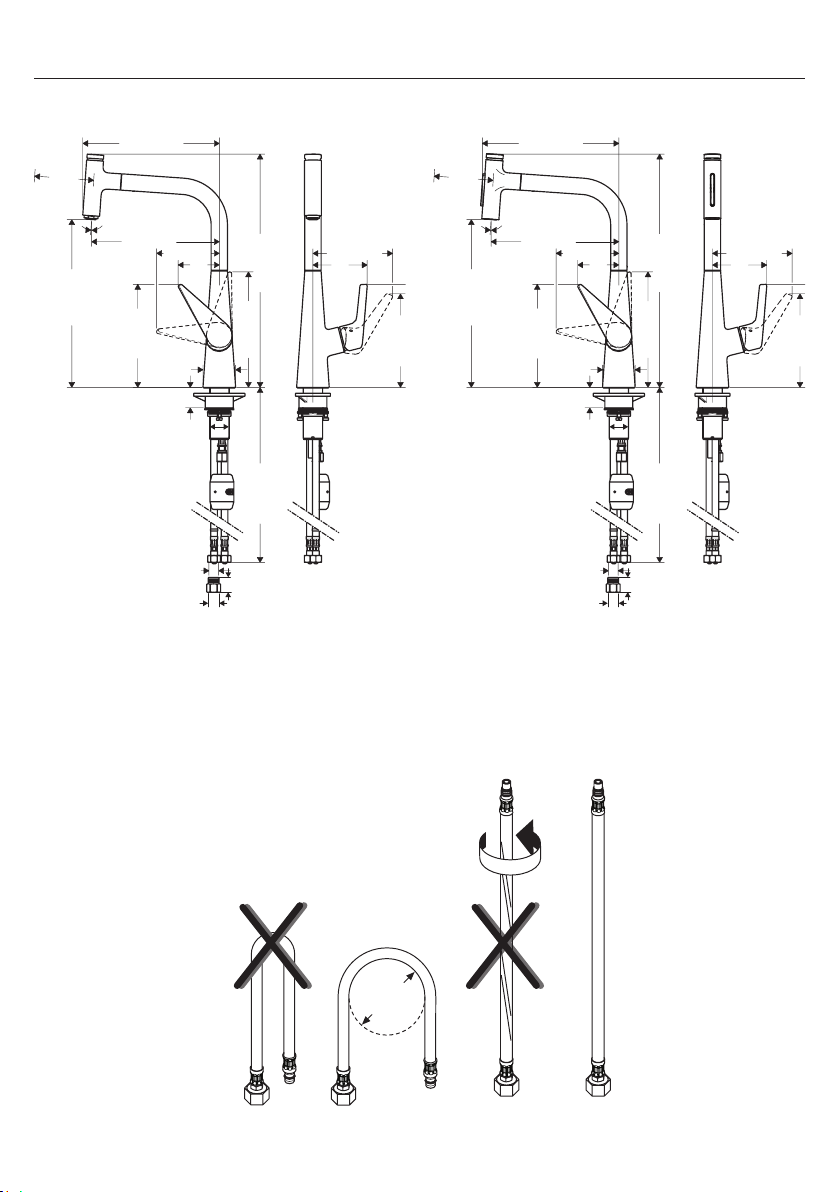

Talis Select S 1-Spray
72821XX1 Talis Select S 2-Spray 72823XX1
9¼" (234 mm)
ca. 19"
(500 mm)
11⅜" (288 mm)
4°
8⅝" (220 mm)
2¾"
(71 mm)
4¼" (108 mm)
7" (177 mm)
Ø2¼"
(56 mm)
7⅞" (199 mm)
15¾" (401 mm)33⅛" (840 mm)
G ⅜
max. 2⅜" (60 mm)
Ø 1⅜"
(34 mm)
6⅜" (161 mm)
7" (177 mm)
3⅝"
(93 mm)
5⅜" (137 mm)
⅞"
(22 mm)
⅜
9¼" (234 mm)
ca. 19"
(500 mm)
11⅜" (288 mm)
4°
8⅝" (220 mm)
2¾"
(71 mm)
4¼" (108 mm)
7" (177 mm)
Ø2¼"
(56 mm)
7⅞" (199 mm)
15¾" (401 mm)33⅛" (840 mm)
G ⅜
max. 2⅜" (60 mm)
Ø 1⅜"
(34 mm)
6⅜" (161 mm)
7" (177 mm)
3⅝"
(93 mm)
5⅜" (137 mm)
⅞"
(22 mm)
⅜
2¾"
(70 mm)

5
English Français Español

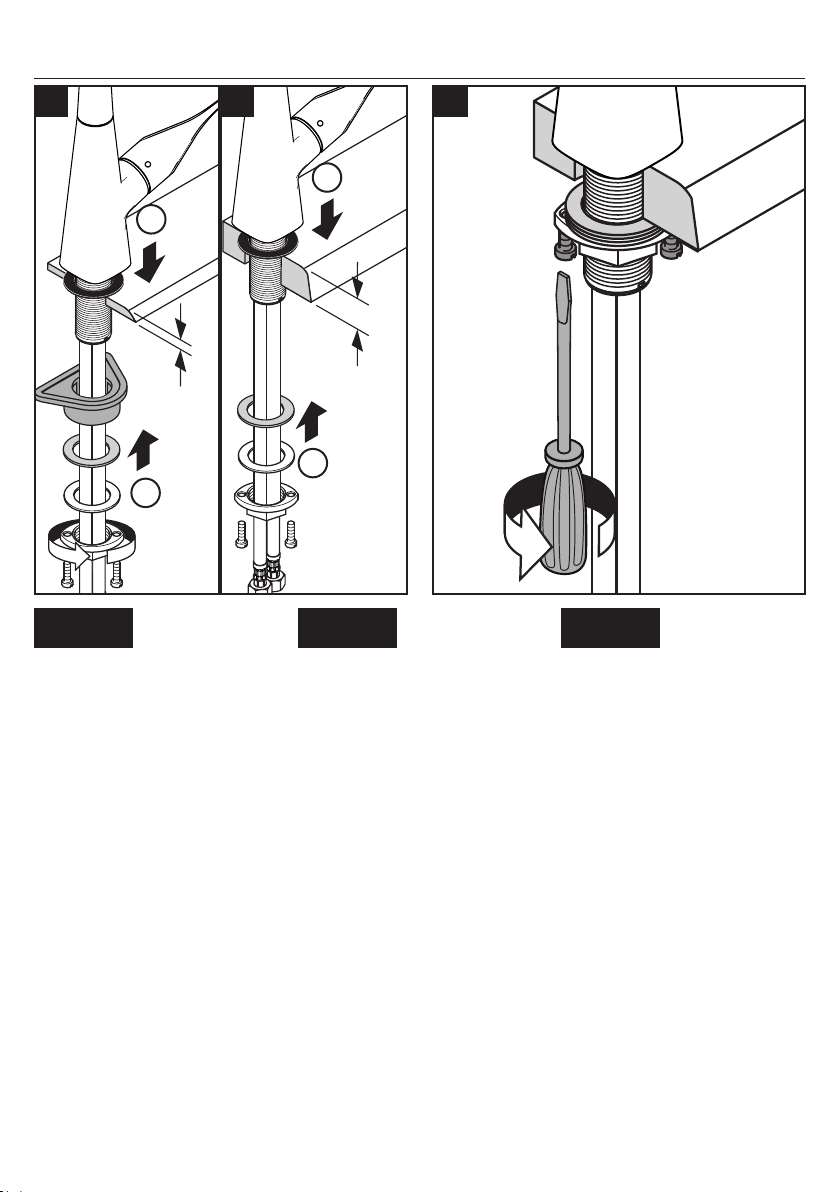

Place the faucet and sealing ring
on the mounting surface.
Install the plastic washer, friction
washer, metal washer, and mount-
ing nut.
If the mounting surface is thicker
than 1⅜" (35 mm), or if there is
insufficient space, omit the plastic
washer.
Tighten the mounting nut.
Placez l'anneau d'étanchéite et le
robinet sur la surface de montage.
Installez la rondelle de plastique,
la rondelle en fibre, la rondelle de
friction, et l'écrou de montage.
Si l'épaisseur du comptoir dépasse
1⅜ po (35 mm), ou si l'espace
disponible est insuffisant, omettez
la rondelle de plastique.
Serrez l'écrou de montage et les
vis de serrage.
Coloque el oro de sellado y
el grifo sobre la superficie de
montaje.
Instale la arandela plástica, la
arandela de fibra, la arandela de
fricción y la tuerca de fijación.
Si el espesor de la mesada es
superior a 1⅜ pulg.(35 mm) o si
no hay suficiente espacio, puede
omitirse la arandela plástica.
Apriete la tuerca de fijación y los
tornillos.
Tighten the screws. Serrez les vis de pression à l’aide
d’un tournevis. Apriete los tornillos tensores con un destornillador.
Installation / Installation / Instalación
max. 1⅜" (35 mm)
max. 2⅜" (60 mm)
1a 1b 2
1
1
2
2
2.2 ft-lb
3 Nm

6
English Français Español
Install the adapters on the stops.
Install the filters.
 Failure to install the
filters may result in un-
satisfactory operation of
the faucet.
Connect the hot and cold supply
hoses to the adapters.
Use two wrenches as shown.
 Do not allow the hoses
to twist.
Installez les adaptateurs sur les
butées d’arrêt.
Installez les filtres.
 Si ces filtres ne sont pas
installés, il est possible
que le robinet n’offre
pas un rendement
satisfaisant.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide aux
adaptateurs. Utilisez deux clés, tel
qu’illustré.
 Assurez-vous que les
tuyaux ne s’entortillent
pas.
Instale los adaptadores sobre los
topes.
Instale los filtros.
 Si no se instalan los
filtros, el grifo puede
funcionar en forma
insatisfactoria.
Conecte las mangueras de suminis-
tro de agua caliente y fría a los
adaptadores.
Use las dos llaves fijas como se
ilustra.
 No permita las manguer-
as se retuerzan.
3
10 mm
19 mm
5.9 ft-lb /
8 Nm
1
2

7

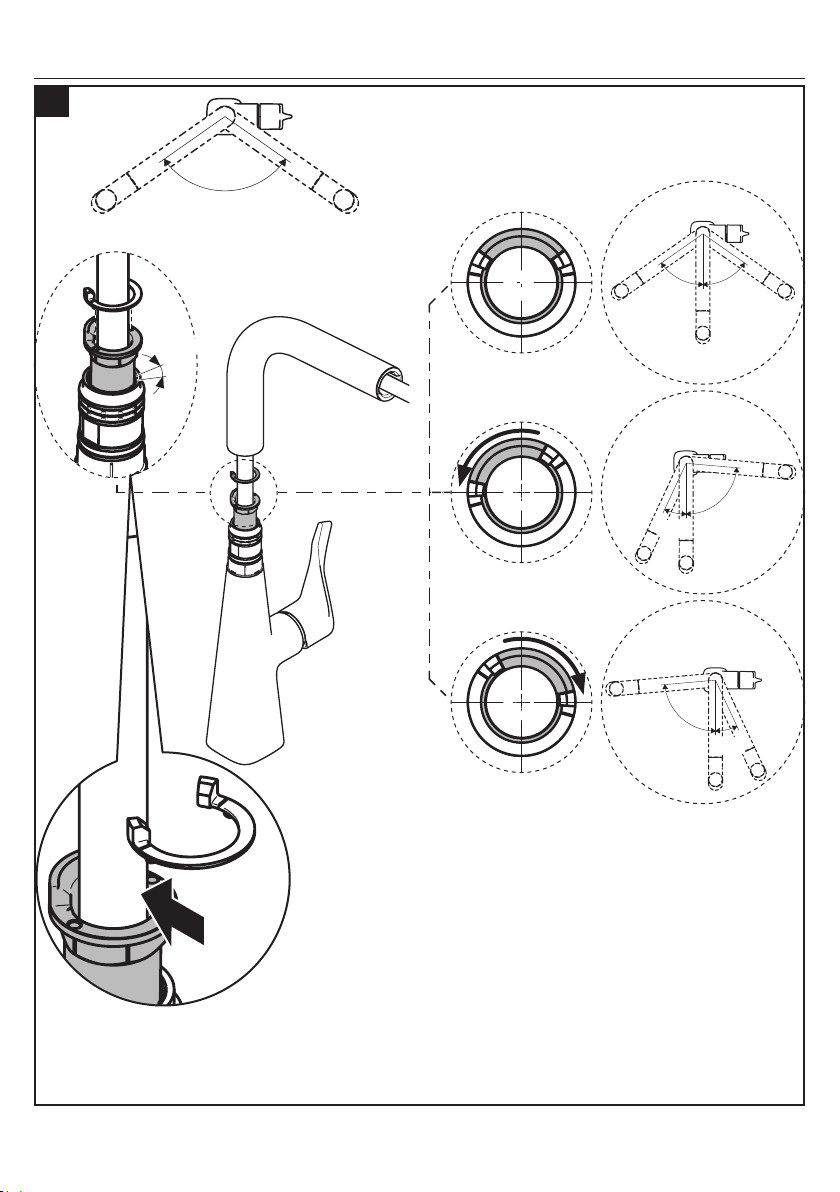

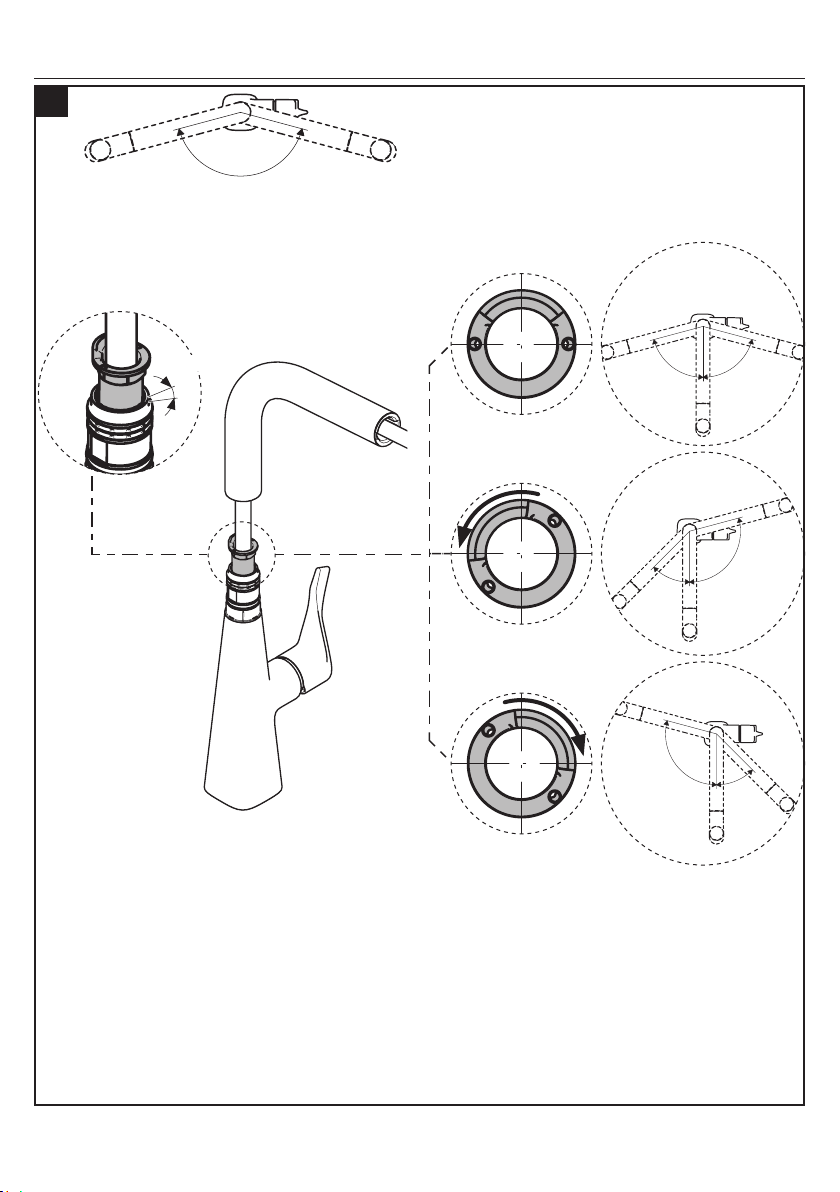

Adjust the spout rotation / Ajustez la Rotation du Bec / Ajuste la Rotación del Surtidor
75° 75°
45°
105°
45°
105°
24 x 15°
4a
150°

8
4b
110°
55° 55°
25°
85°
25°
85°
24 x 15°
110°

9
English Français Español
Lightly lubricate the o-rings.
Align the hole in the rear of the
spout with the detent pin on the
faucet body.
Press the spout downward firmly.
Remove the protective cap from
the handspray hose.
Lubrifiez légèrement les joints
toriques.
Alignez le trou à l’arrière du bec
avec la goupille d’arrêt sur le
corps du robinet.
Appuyez fermement sur le bec
vers le bas.
Retirez le capuchon de protection
du tuyau de la douchette.
Lubrique levemente las juntas
toroidales.
Alinee el orificio en la parte
trasera del surtidor con el pasador
de tope en el cuerpo del grifo.
Presione firmemente el surtidor
hacia abajo.
Retire la tapa protectora de la
manguera del rociador de mano.
6
!
5
1
2

10
English Français Español

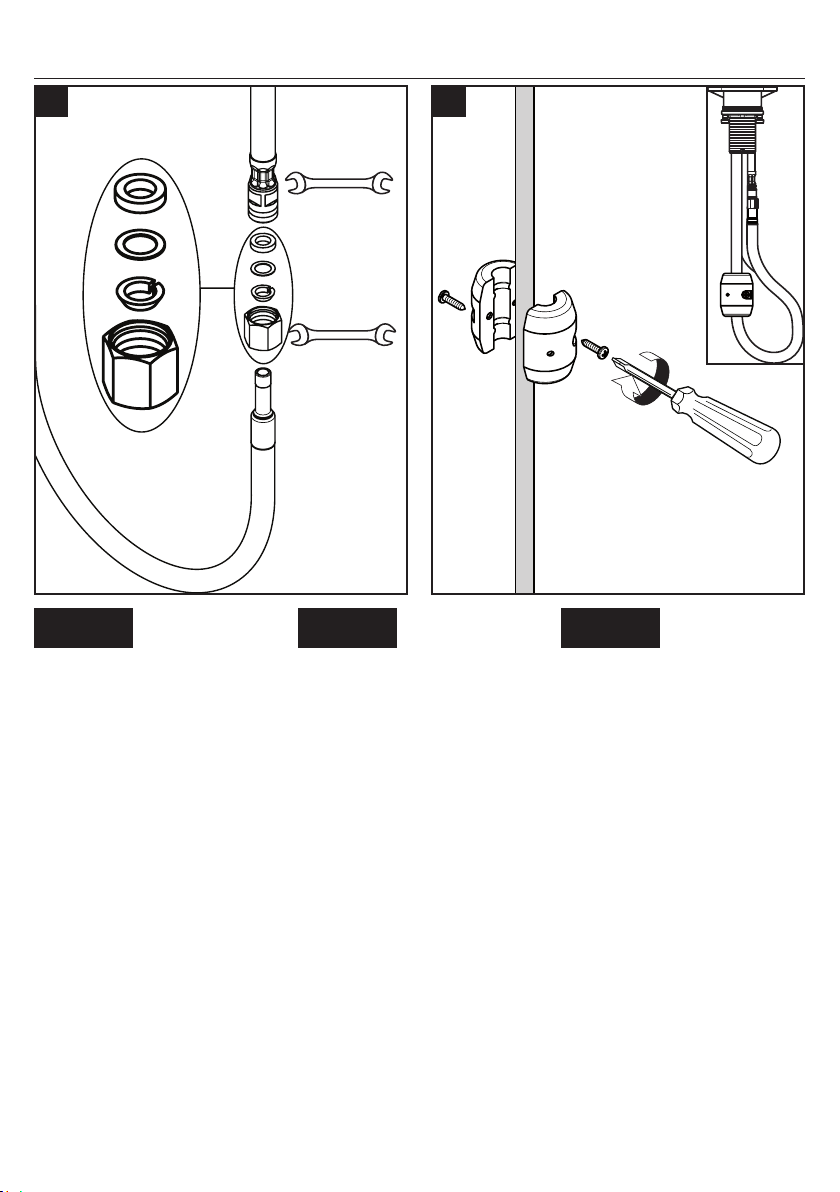

Connect the handspray hose to the
connection hose using the squeez-
ing connection.
Install the hose weight.
Test the handspray hose. If it does
not retract smoothly, reposition the
weight.
Raccordez le tuyau de la
douchette au tuyau de raccorde-
ment à l’aide du raccord à bague
sertie.
Installez le contrepoids du tuyau.
Testez le tuyau de la douchette.
Si le tuyau se rétracte par à-
coups, modifiez la position du
contrepoids.
Conecte la manguera del rociador
de mano con la manguera de
conexión, usando la conexión a
presión.
Instale el contrapeso de la
manguera.
Pruebe la manguera del rocia-
dor de mano. Si no se retrae
suavemente, vuelva a posicionar
el contrapeso.
7 8
12 mm
17 mm

11
English Français Español

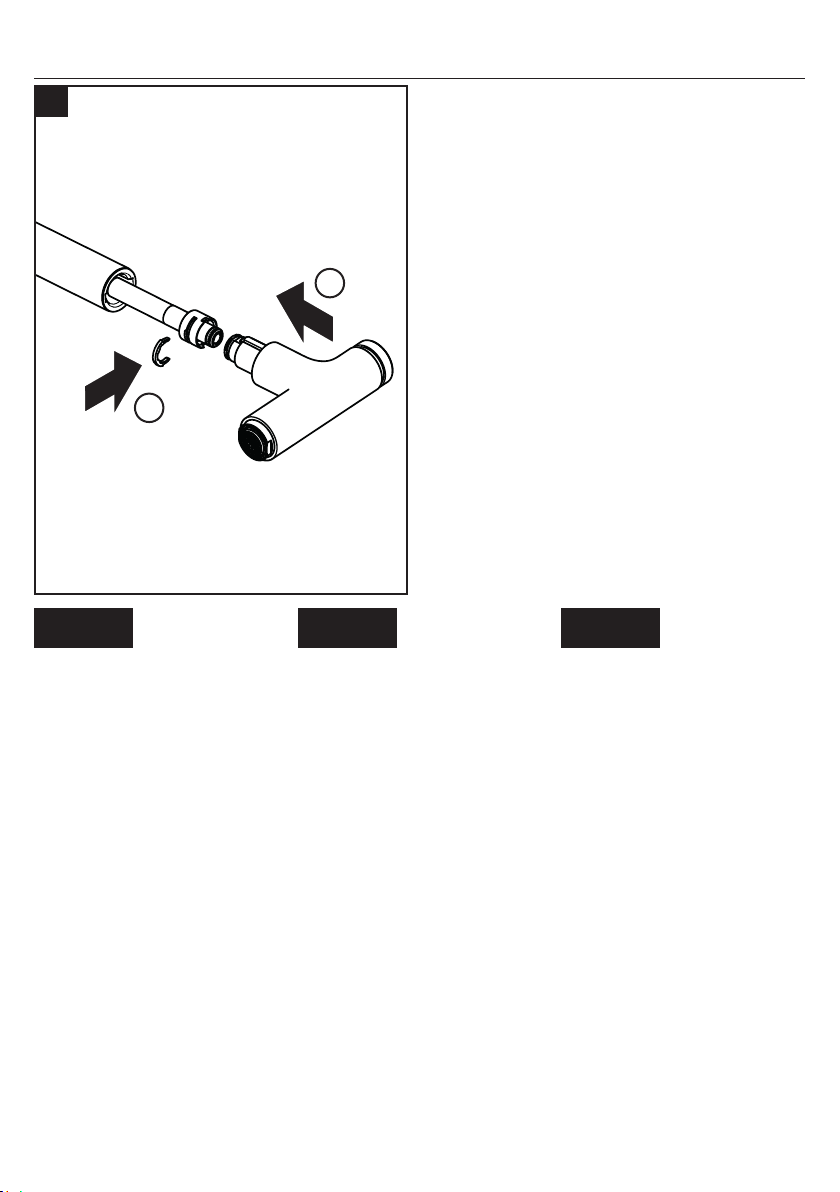

Remove the clip.
Remove the handspray.
Flush the hot and cold supplies for
at least two minutes.
Retirez l’étrier.
Retirez la douchette.
Rincez les conduites d’alimentation
d’eau chaude et d’eau froide pen-
dant au moins deux minutes.
Retire la presilla.
Retire el rociador de mano.
Lave los suministros de agua cali-
ente y agua fría durante al menos
dos minutos.
1
2
910
> 2 min

12
English Français Español
Install the handspray.
Install the clip.
Installez la douchette.
Installez l’étrier.
Instale el rociador de mano.
Instale la presilla.
11
1
2

13

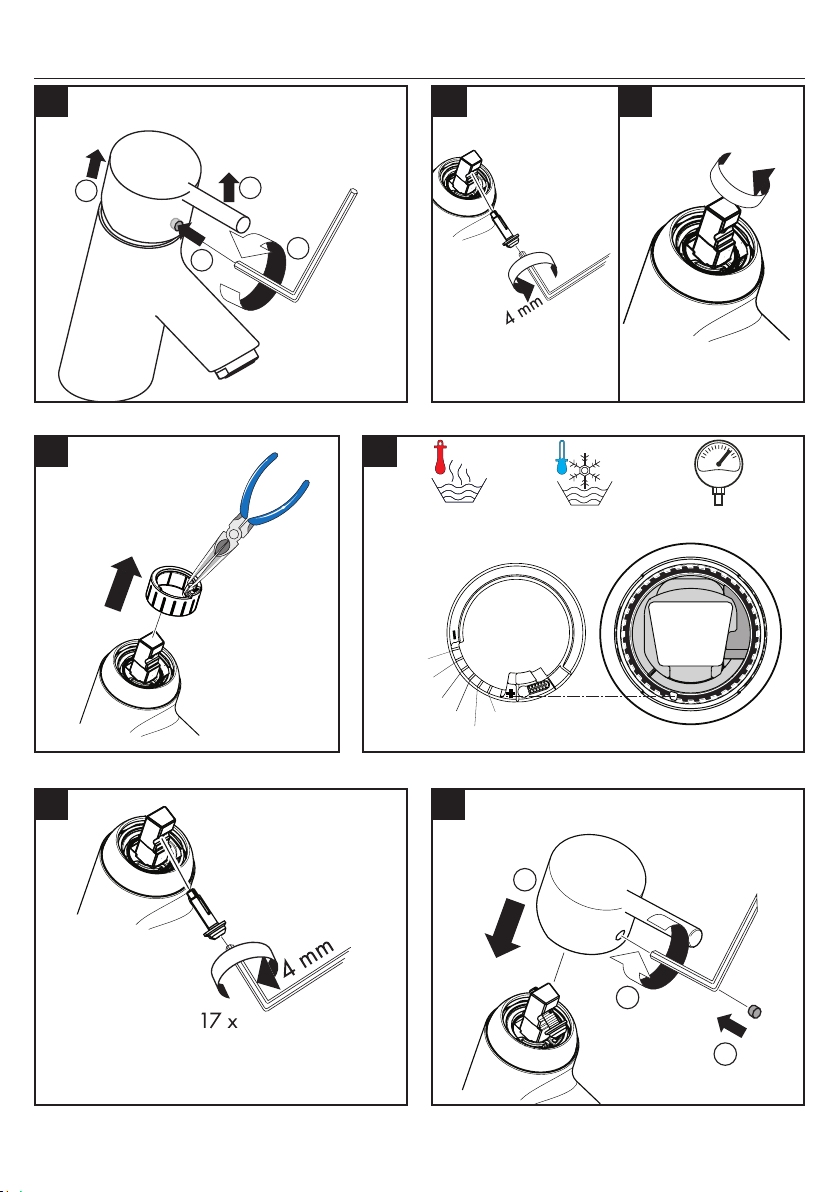

Justify the handle / Réglez la poignée / Ajuste la manija
+
97°F (36°C)
100°F (38°C)
109°F (43°C)
122°F (50°C)
131°F (55°C)
140°F (60°C)
1
2
3
4 mm 5 Nm
6 x
4 mm
1
23
4
13 2
6
4 5
7
140°F (60°C) 44 PSI (0.3 MPa)50°F (10°C)

14
XX = Colors / Couleurs / Acabados
00 = Chrome
80 = Steel Optik

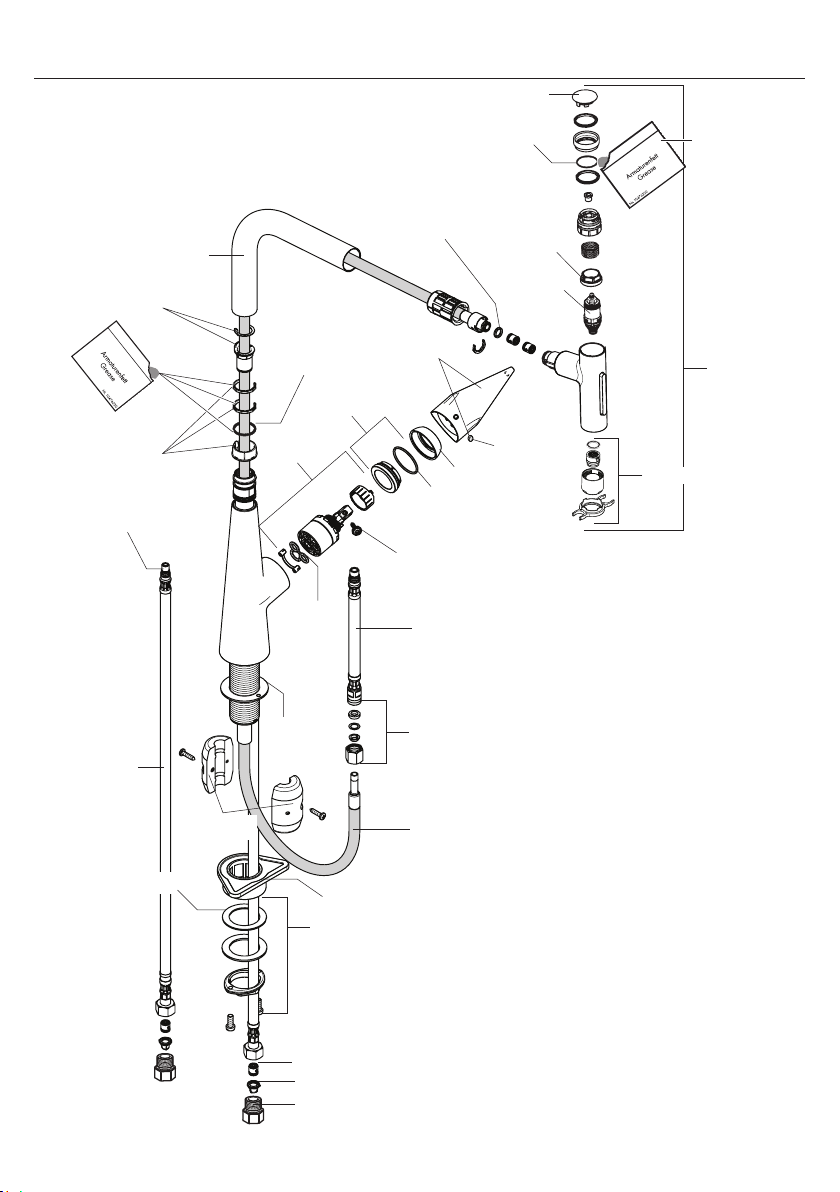

Replacement Parts / Pièces détachées / Repuestos
Talis Select S 1-Spray
72821XX1
98137000
(17x1.5)
92570XX1
92961XX0
98112000
(8x2)
92581XX0
96338000
95498XX0
98193000
(32x2)
97209000
95140000
92730000
98211000
(21x2.5)
98365000
92568000
96099000
92569000
92500000
97523000
95049000
96456000
95291000
88802000
97548000
98422000
(7x1.5)
92583XX0
92566880
95008000
92582000
95372000
98463000
92567000
150°/110°
90920000

15
XX = Colors / Couleurs / Acabados
00 = Chrome
80 = Steel Optik
Talis Select S 2-Spray
72823XX1
90349710
(14x1.5)
98112000
(8x2)
92581XX0
96338000
95498XX0
98193000
(32x2)
97209000
95140000
92730000
98211000
(21x2.5)
98365000
92568000
96099000
92569000
92500000
97523000
95049000
96456000
95291000
88802000
97548000
98422000
(7x1.5)
92583XX0
92566880
95008000
92582000
95372000
150°/110°
90920000
98463000
92567000
93342000
93410XX1

16
User Instructions / Instructions de service / Manejo 72821XX1
Use the lever to open and
close the faucet and to set the
desired temperature.
Temporarily pause the
water flow by pressing the
Select button on the top of
the handspray.
If the faucet is not to be used
for a longer period of time,
such as when retiring at night
or leaving the house, close it
completely by using the lever.
À l’aide du levier, ouvrez et
fermez le robinet et réglez
la température au niveau
souhaité.
Arrêtez temporairement
le débit d’eau en appuyant
sur le bouton « Select » qui se
trouve sur la douchette.
Si vous ne comptez plus uti-
liser le robinet, par exemple,
la nuit ou si vous quittez la
maison, fermez-le complète-
ment à l’aide du levier.
Use la palanca para abrir y
cerrar el grifo y para configu-
rar la temperatura deseada.
Pause temporalmente el
flujo de agua presionando el
botón Select (Seleccionar) en
la parte superior del rociador
de mano.
Cuando el grifo no sea
usado durante un período
más prolongado, como al
retirarse por la noche o dejar
la casa, ciérrelo completa-
mente, usando la palanca.
cold
froid
frío
hot
chaud
caliente
1
2
off
fermé
cerrado
on
ouvert
abierto
resumed
a repris
reasumido
paused
mise en pause
en pausa

17
User Instructions / Instructions de service / Manejo 72823XX1
Use the lever to open and
close the faucet and to set the
desired temperature.
Temporarily pause the
water flow by pressing the
Select button on the top of
the handspray.
If the faucet is not to be used
for a longer period of time,
such as when retiring at night
or leaving the house, close it
completely by using the lever.
À l’aide du levier, ouvrez et
fermez le robinet et réglez
la température au niveau
souhaité.
Arrêtez temporairement
le débit d’eau en appuyant
sur le bouton « Select » qui se
trouve sur la douchette.
Si vous ne comptez plus uti-
liser le robinet, par exemple,
la nuit ou si vous quittez la
maison, fermez-le complète-
ment à l’aide du levier.
Use la palanca para abrir y
cerrar el grifo y para configu-
rar la temperatura deseada.
Pause temporalmente el
flujo de agua presionando el
botón Select (Seleccionar) en
la parte superior del rociador
de mano.
Cuando el grifo no sea
usado durante un período
más prolongado, como al
retirarse por la noche o dejar
la casa, ciérrelo completa-
mente, usando la palanca.
on
ouvert
abierto
resumed
a repris
reasumido
off
fermé
cerrar
paused
mise en pause
en pausa
cold
froid
frío
hot
chaud
caliente
1
2
1
2

18
Cleaning / Nettoyage / Limpieza
12
3
1
2
1
2
10 mm
10 mm
19 mm
5.9 ft-lb /
8 Nm
19 mm

19
Problem Possible Cause Solution
Handle stiff – Cartridge dirty or worn – Replace cartridge
Mixer dripping – Cartridge dirty or worn – Replace cartridge
Low flow with Select valve after
valve replacement – Improper Select valve installed – Replace Select valve (#98463000)
Water escaping in area of swivel
spout – O-ring dirty or worn – Replace O-ring
Water escaping at the threaded
base – Connection hoses not completely screwed into basic body – Tighten connection hoses by hand
– O-ring at the connection hose dirty
or worn. – Replace O-ring
Hot water temperature too low – Hot water limiter incorrectly set – Set high temperature limit stop (see
page13)
Select button stiff – Select button soiled – Clean Select button and grease
19x1.5 O-ring (see page 14)
Troubleshooting
Dysfonctionnement Origine Solution
Dureté de fonctionnement – Cartouche défectueuse, entartrée – Changer la cartouche
Le mitigeur goutte – Cartouche défectueuse – Changer la cartouche
Faible débit avec vanne Select
ouverte après le remplacement de
la vanne
– Vanne Select incorrecte montée – Remplacer la vanne Select
(#98463000)
Fuite à l'embase du bec – Joint torique défectueux – Changer le joint torique
Fuite à la fixation sous le mitigeur – Les flexibles de raccordement ne
sont pas correctement visser dans
le corps.
– Resserrer le flexible à la main.
– Joint torique sous les flexible de
raccordements défectueux – Changer le joint torique
Température d'eau chaude trop
basse, pas d´eau froide – Limiteur de température mal posi- tionné – Positionner le limiteur de tempéra- ture (voir pages 13)
Bouton Select grippé – Bouton Select encrassé – Nettoyer le bouton Select et
graisser le joint torique 19x1.5 (voir
pages 14)
Dépannage

20
Localización de fallas
Problema Causa Solución
Manecilla va dura – Cartucho dañado – Cambiar el cartucho
Grifo pierde agua – Cartucho dañado – Cambiar el cartucho
Reducido flujo con la válvula Select
abierta después de cambiar la
válvula
– Válvula Select errónea – Cambiar la válvula Select
(#98463000)
Pérdida de agua en el caño gira-
torio – Junta dañado – Cambiar juntas
Pérdida de agua en el set de fijación – Conexión flexible mal atornillada al
cuerpo del caño. – Apretar a mano la conexión flexible
– Daños en la junta de la conexión
flexible – Cambiar juntas
Temperatura del agua caliente
demasiado baja – Tope de agua caliente mal – Ajustar tope (ver página 13)
Botón Select duro – Botón Select sucio – Limpiar el botón Select y engrasar
la junta tórica 19x1.5 (ver página
14)
