iControl mobile
15942000 / 15943000
15944000 / 15945000

2
Reinigung Schmutzfangsieb: (siehe Seite 309)
Montage siehe Seite 303
Maße: (siehe Seite 292)
Montagebeispiele Raindance Rainfall:
(siehe Seite 295)
Sicherheitshinweise:
• Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungs-
zwecke eingesetzt werden.
• Kinder dürfen nicht unbeaufsichtigt das Duschsystem benutzen.
•
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder
sensorischen Einschränkungen dürfen nicht unbeaufsichtigt das
Duschsystem benutzen. Personen die unter Alkohol- oder Drogen-
einfluss stehen, dürfen das Duschsystem nicht benutzen.
• Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen
(z. B. Augen) muss vermieden werden. Es muss ein ausreichender
Abstand zwischen Brause und Körper eingehalten werden.
•
Große Druckunterschiede zwischen den Kalt- und Warmwasser-
anschlüssen müssen ausgeglichen werden.
Bedienung: (siehe Seite 6)
• Bei einem Ausfall der 230 V Netzspannung kann die Duschein-
richtung nicht in Betrieb genommen werden.
•
Das Produkt ist nicht für die Verwendung in Verbindung mit einem
Dampfbad vorgesehen!
Elektroanschluss:
• Die Installations- und Prüfungsarbeiten sind von einer zugelassenen
Elektrofachkraft, unter Berücksichtigung von VDE 0100 Teil 701 u.
IEC 60364-7-701, auszuführen.
•
Für den elektrischen Anschluss wird lediglich eine Steckdose benötigt.
Die Stromversorgung erfolgt über einen externen Trafo.
•
In unmittelbarer Nähe dürfen sich keine leicht entflammbaren
Materialen befinden.
• Die Umgebungstemperatur darf nicht größer als 50 ºC sein.
• Die gesamte Stromversorgung erfolgt über einen 230V/N/PE/50Hz
Wechselstromanschluss.
•
Die Absicherung muss über eine Fehlerstrom-Schutzeinrichtung (RCD/
FI) mit einem Bemessungsdifferenzstrom ≤ 30 mA erfolgen.
•
Wenn ein Potenzialausgleich erforderlich ist, so ist dieser bauseits
zu erstellen.
•
Bei der Elektroinstallation sind die entsprechenden VDE-, Landes- und
EVU-Vorschriften in der jeweils gültigen Fassung einzuhalten.
•
Es muss gewährleistet sein dass das Produkt vom Netz getrennt werden
kann. Entweder durch einen frei zugänglichen Stecker oder durch
einen allpoligen Schalter nach EN 60335-1 Abs. 24.3.
Montage: (siehe Seite 303)
• Achtung! Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden. (Installation nach EN 1717)
• Sämtliche Arbeiten dürfen nur im spannungsfreien Zustand vor-
genommen werden.
•
Der Grundkörper 15941180 kann nur senkrecht eingebaut werden!
Montage mit Verstellring ist nur im vorderen und mittleren Bereich
möglich.
• Alle Komponenten müssen zugänglich bleiben.
Ersatzteile (siehe Seite 311)
Normen und Richtlinien:
Die Anwendung des Produktes ist durch folgende Richtlinien ge-
währleistet:
• EN 15200
• EN 60335-2-105
Deutsch
Technische Informationen
Zubehör (siehe Seite 4)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Anschlussmaße: G ¾
Anschlüsse Eingang: Mischwasser
Freier Durchfluss bei 0,3 MPa
1 Verbraucher: 35 l/min
2 Verbraucher: 45 l/min
Prüfzeichen: beantragt
Montagebeispiele Raindance Rainmaker:
(siehe Seite 299)

3
> 50 l/min
Raindrain
X
Deutsch
Technische Informationen

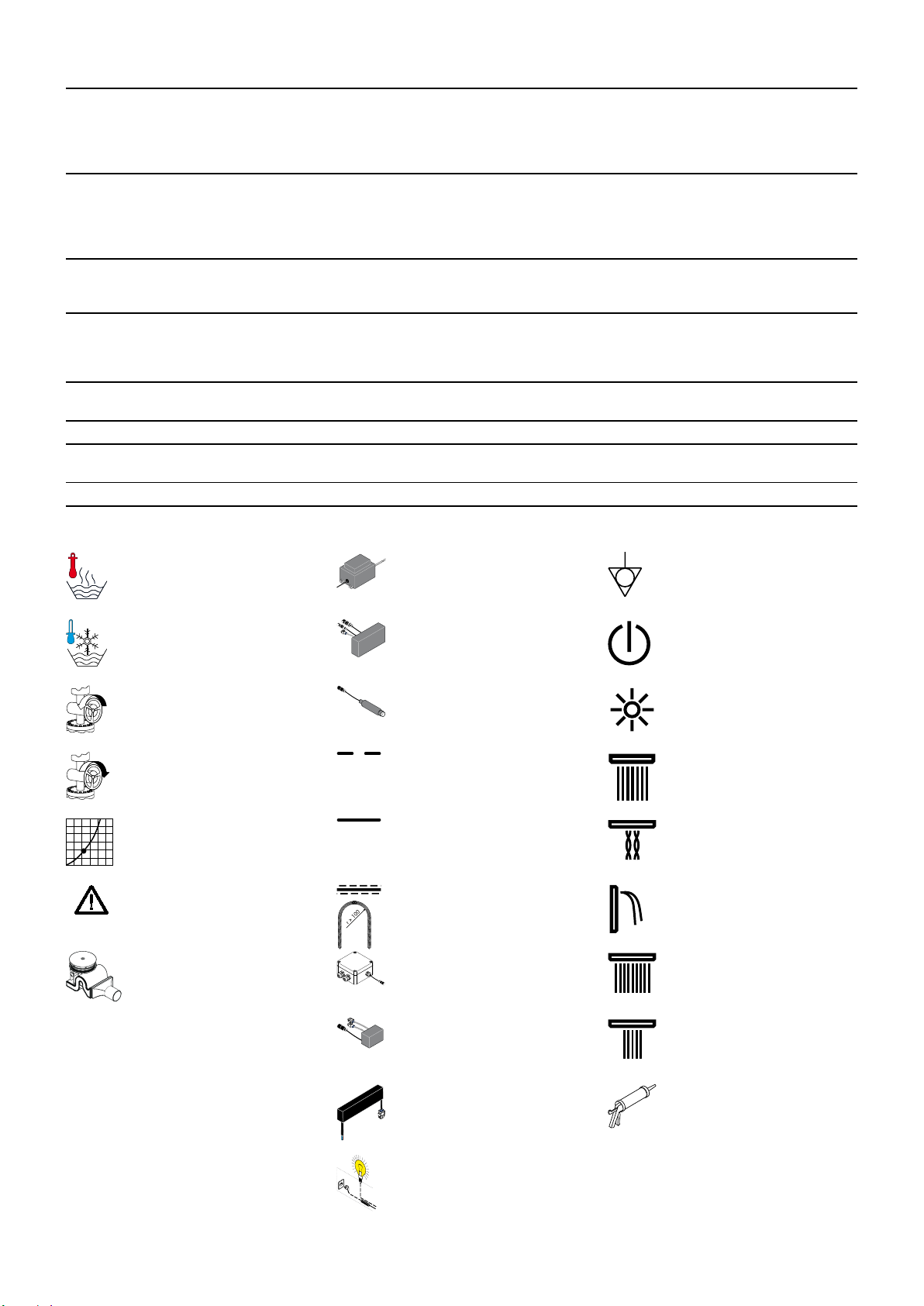

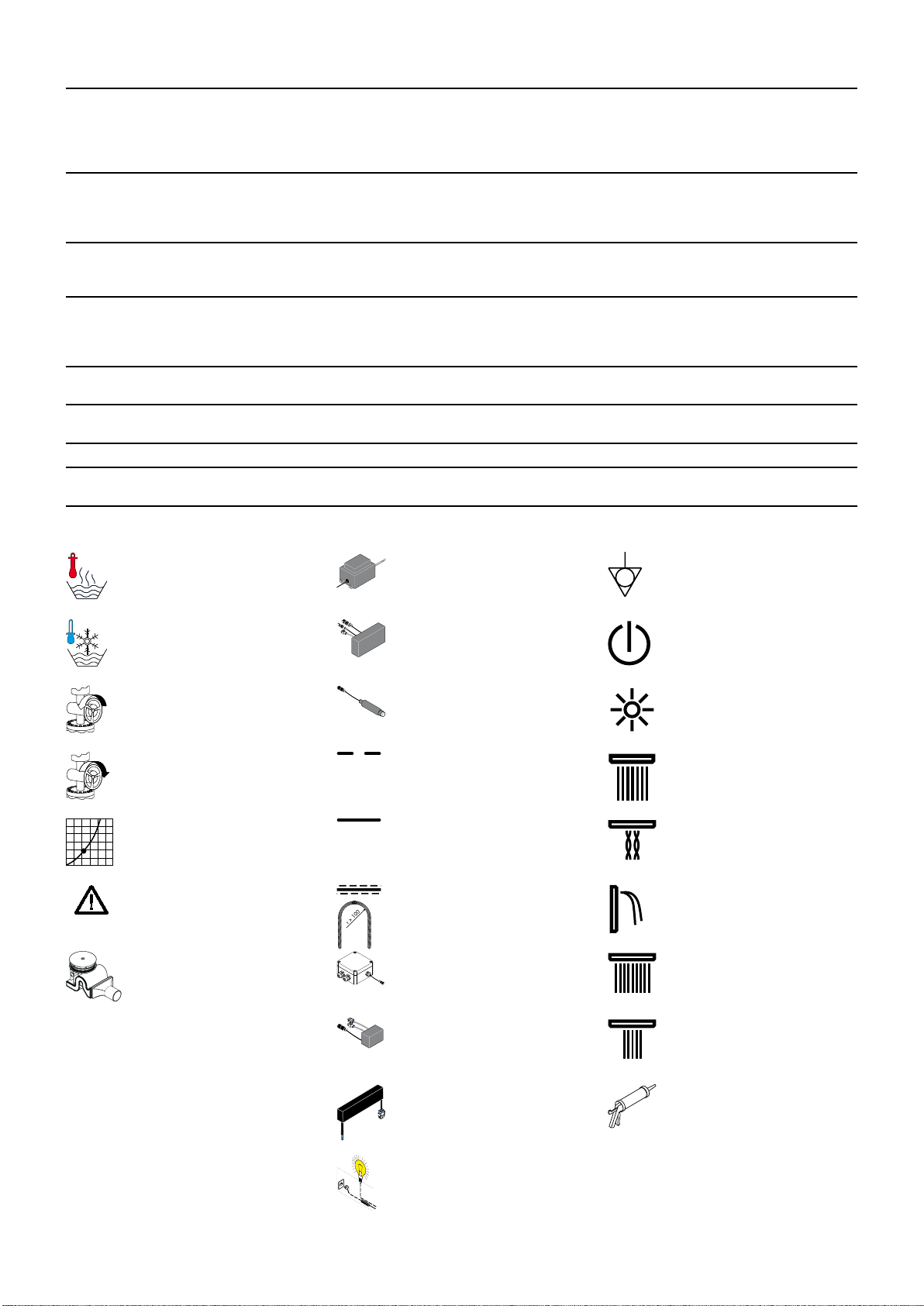

Symbole
Montage siehe Seite 303
Ablauf
Wasseranschluss DN 20
Warmwasser
Wasseranschluss DN 20
Kaltwasser
Wasser öffnen
Wasser abstellen
Ab • ist die Funktion gewährleistet.
Die Ablaufleistung muss mehr als 50
l/min betragen.
12V
Leerrohr
Lichtsteuerung 27189000 (nicht im
Lieferumfang)
Mitte Duschwanne
Trafo
Empfänger
Kodierstecker
230V
Licht-Relais Rainmaker
Trafo Rainmaker
Bauseits vorinstallierter 12 V-Anschluss
für Licht (max. 80 W)
Potentialausgleich
Silikon (essigsäurefrei!)

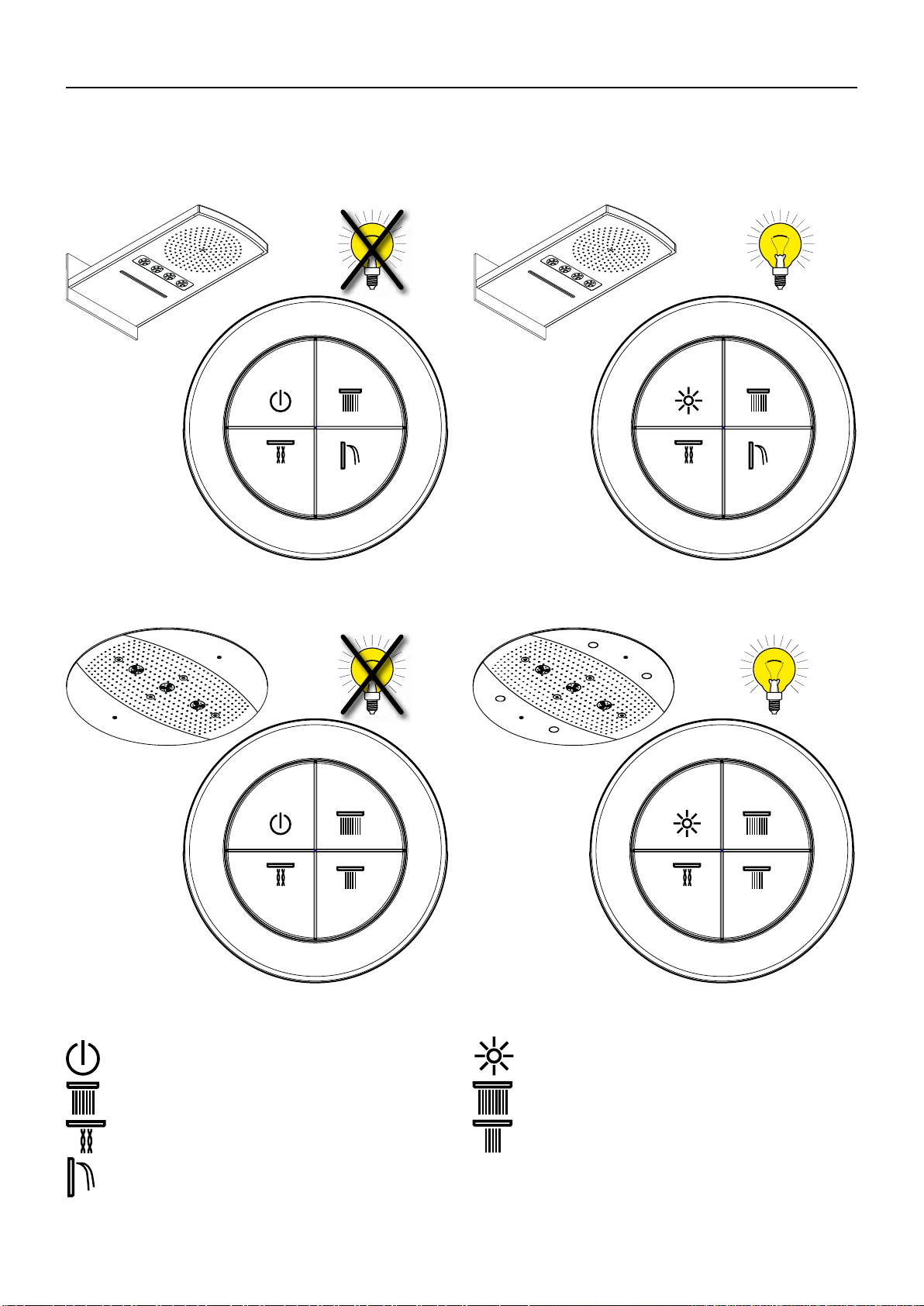

alles aus
Licht
Rain
Whirl
Rainflow
Rain AIR XXL
Rain AIR
Störung Ursache Abhilfe
Keinerlei Funktion -keine Spannungsversorgung
-Trafo vom Grundset defekt
-Empfänger ungünstig platziert / defekt
-Sender nicht eingelernt / defekt
-Spannungsversorgung sicherstellen
-Trafo austauschen
-Empfängerposition verändern bzw. Empfänger
austauschen
-Sender einlernen / austauschen
Betriebsmodus lässt sich nicht konfigurieren -Reed Kontakt nicht an geeigneter Position hinter
der Rosette
-Reed Kontakt fehlerhaft
-Reed Kontakt an der Rosette platzieren
-Anschlussleitung Magnetventil austauschen
Keine Lichtfunktion -Trafo Rainmaker nicht eingesteckt / fehlerhaft
-Zuleitungen Lichtrelais fehlerhaft / defekt
-Spannungsversorgung Trafo sicherstellen / Trafo
austauschen
-Verbindungen und Lichtrelais prüfen / aus-
tauschen
Verbraucher stellen selbständig ab -Laufzeit im Programmmodus hinterlegt -Nachlaufzeit im Service-Modus verlängern /
abschalten
Armatur undicht -Magnetventil verschmutzt / defekt -Magnetventilmembrane reinigen / austauschen
Zu wenig Durchfluss -Schmutzfangsieb auf der Eingangsseite versch-
mutzt
-Schmutzfangsieb reinigen / austauschen

4
Deutsch
Zubehör

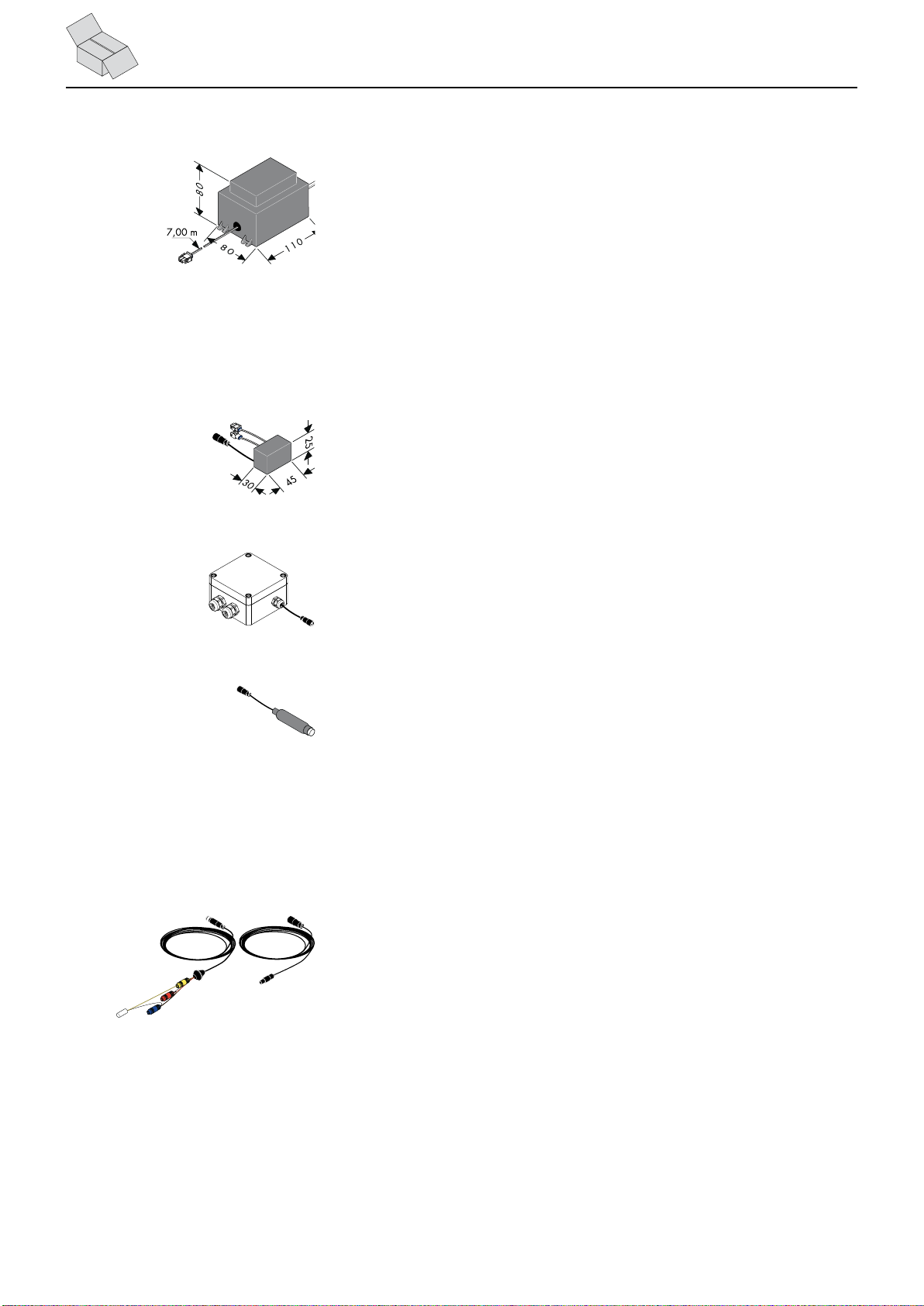

Die Leistung des externen Trafos beträgt 50 VA.
Der Trafo muss im Trockenbereich (Schutzzone 3)
installiert werden. Der Trafo kann zusammen mit
dem Empfänger in ein Kunststoffgehäuse, unter Be-
rücksichtigung von EN/IEC 60335-1, eingebaut
werden (Abmessungen ca. 250 x 160 x 92 mm,
gehört nicht zum Lieferumfang). Das mitgelieferte
Kabel ermöglicht die Installation des Trafos bis 7,00
m entfernt vom Empfänger. Dafür muss ein Leerrohr
EN35 (gehört nicht zum Lieferumfang) vorgesehen
werden. Das Leerrohr muss mindestens alle 500
mm fixiert werden und der Biegeradius muss größer
als 100 mm sein.
Die ca. 7,00 m lange Sekundärleitung des Trafos
darf nicht gekürzt werden. Die nicht benötigte Lei-
tungslänge sollte in der Nähe des Trafos unterge-
bracht werden. Eine beschädigte Anschlussleitung
darf nicht ersetzt werden. Der Trafo darf dann nicht
mehr betrieben werden.
Die Netzanschlussleitung dieses Trafos kann
nicht ersetzt werden. Bei einer defekten Netzan-
schlussleitung muss die Leitung inklusive Trafo von
einer Elektrofachkraft ersetzt werden.
Trafo:
Licht-Relais: (nur bei Varianten mit integriertem Licht)
Das Licht-Relais darf maximal mit 12 V AC / 80 W
belastet werden.
Ein Betrieb am 230 V Netz ist nicht zulässig
Montage siehe Seite 303
Lichtsteuerung:
27189000
(nicht im Lieferumfang en-
thalten)
(iControl mobile [phone])
Die Lichtsteuerung muss bei den Varianten mit ex-
terner Lichtquelle angeschlossen werden.
Die Lichtsteuerung muss jederzeit zugänglich
sein.
Anschlussleitung Magnetventilblock /
Anschlussleitung Licht:
Die 7,50 m lange Magnetventilblockleitung sowie
die 10,00 m lange Lichtleitung dürfen nicht ge-
kürzt werden. Die nicht benötigte Leitungslänge
sollte in der Nähe des Empfängers untergebracht
werden.
Die Magnetventilblockleitung darf nur in dem mit-
gelieferten Leerrohr (EN 20) verlegt werden.
Das Leerrohr muss mindestens alle 500 mm fixiert
werden und der Biegeradius muss größer als 100
mm sein.
Achtung: In dem Leerrohr für die Magnetventil-
blockleitung dürfen keine elektrischen Leitungen
verlegt werden, die eine Spannung größer 12V
führen.
Kodierstecker: (Raindance Rainfall 28411000 /
Raindance Rainmaker 28403000)
Der Kodierstecker muss bei den Varianten ohne
Licht angeschlossen werden.
Wenn der Service-Modus bei den Varianten ohne
Licht aktiviert ist, zeigt die Leuchtdiode des Kodier-
steckers die optischen Rückmeldungen an.
Der Kodierstecker muss jederzeit zugänglich
sein.

90 - 100 %

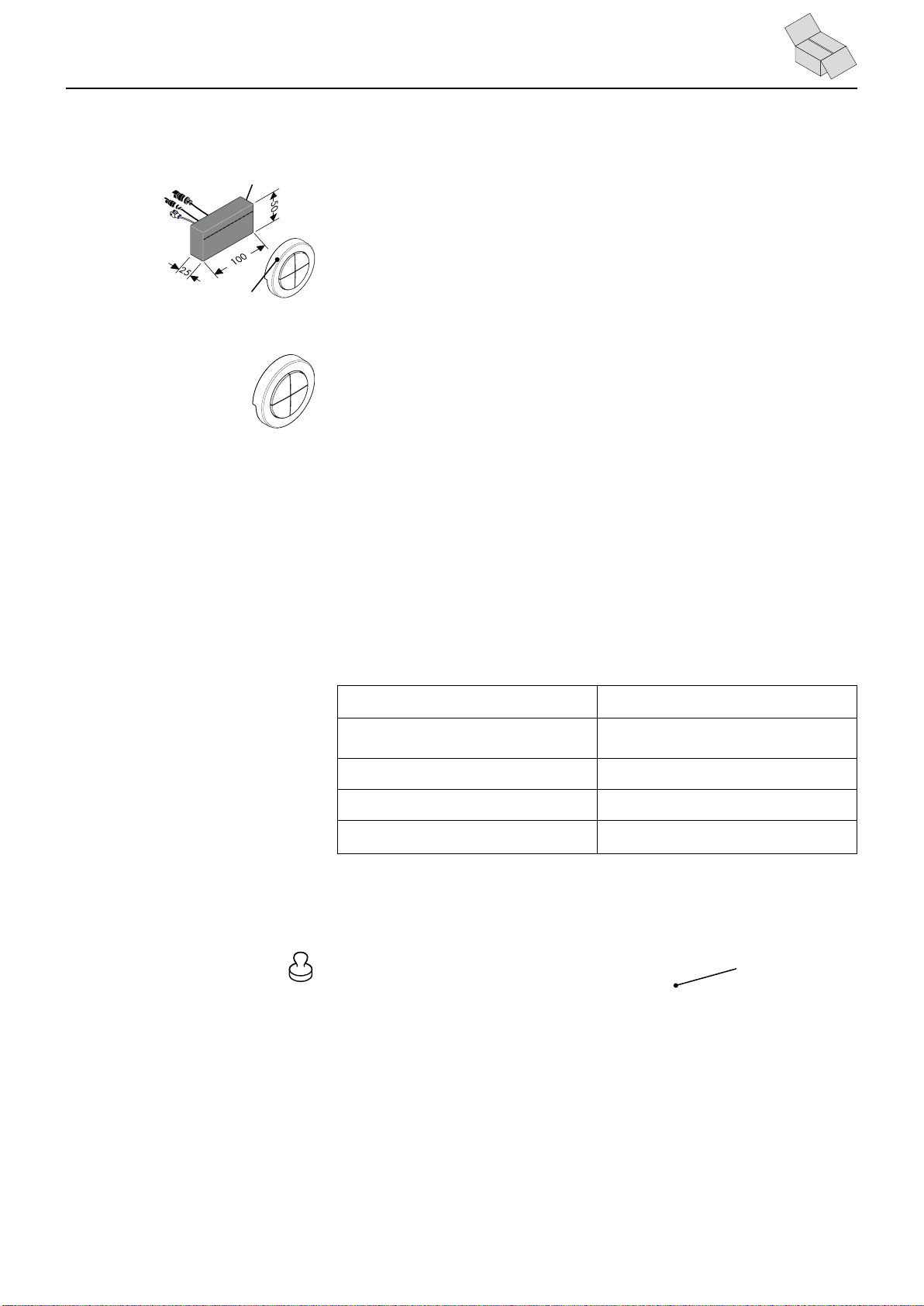

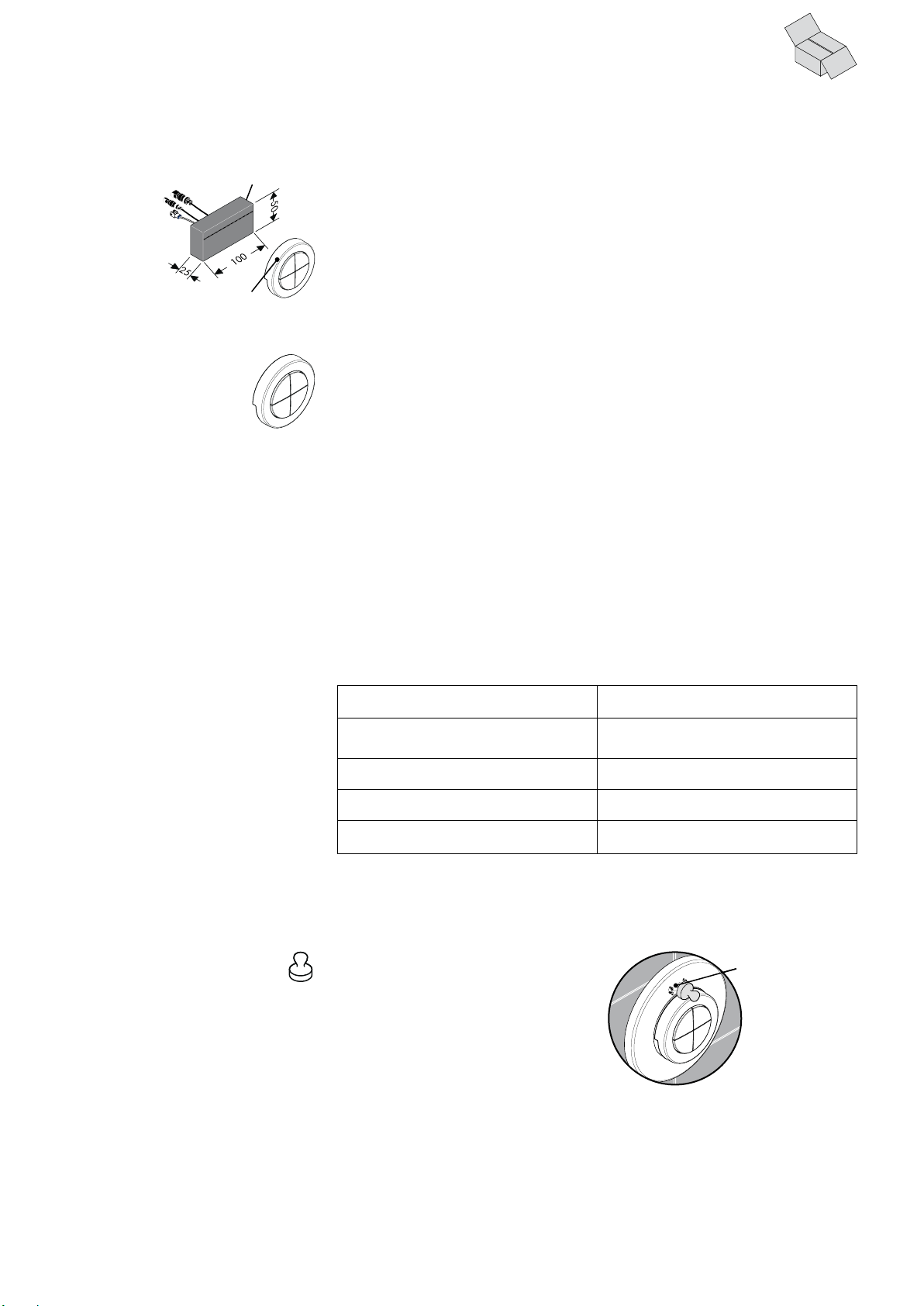

Empfänger:
Material
Montage siehe Seite 303
Dämpfung
Holz, Gips, Glas
(unbeschichtet, ohne Metall) 0 - 10 %
Backstein, Pressspanplatten 5 - 35 %
Beton mit Armierung aus Eisen 10 - 90 %
Metall, Aluminiumkaschierung
Antennen-
Position
Sender
Der Empfänger sollte vorzugsweise im gleichen
Raum wie die Duscheinrichtung montiert sein.
Wenn dies nicht möglich sein sollte, kann der Emp-
fänger auch in einem Raum montiert werden, der
an die Duscheinrichtung angrenzt.
Der Empfänger darf nicht in ein Metallgehäuse
eingebaut werden, da sonst die Funksignale des
Senders abgeschirmt werden. Weiterhin sollte dar-
auf geachtet werden, dass sich möglichst wenig
abschirmende Metallteile in der Nähe des Emp-
fänger-Einbauortes befinden.
Für eine optimale Erkennung der Funksignale sollte
die Antenne des Empfängers möglichst dem Sender
zugewendet sein.
Deutsch
Zubehör
Sender:
Bei Auslieferung ist der Sender bereits auf den
Empfänger eingelernt. Durch identische Seriennum-
mern kann der Sender dem Empfänger zugeordnet
werden.
Zusätzliche bzw. nachträglich erworbene Sender
müssen eingelernt werden. Es Es können maximal
vier Sender eingelernt bzw. gespeichert werden.

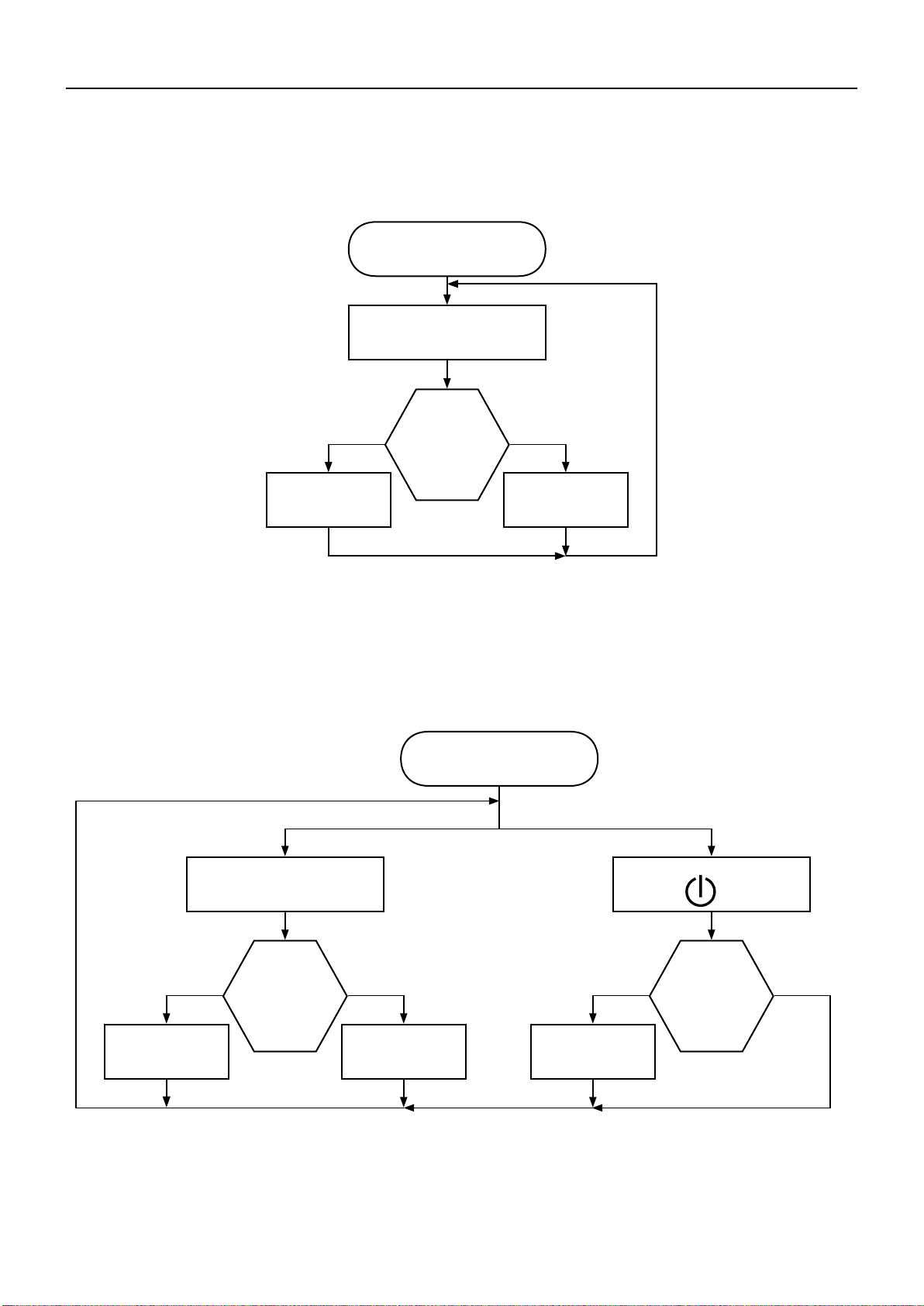

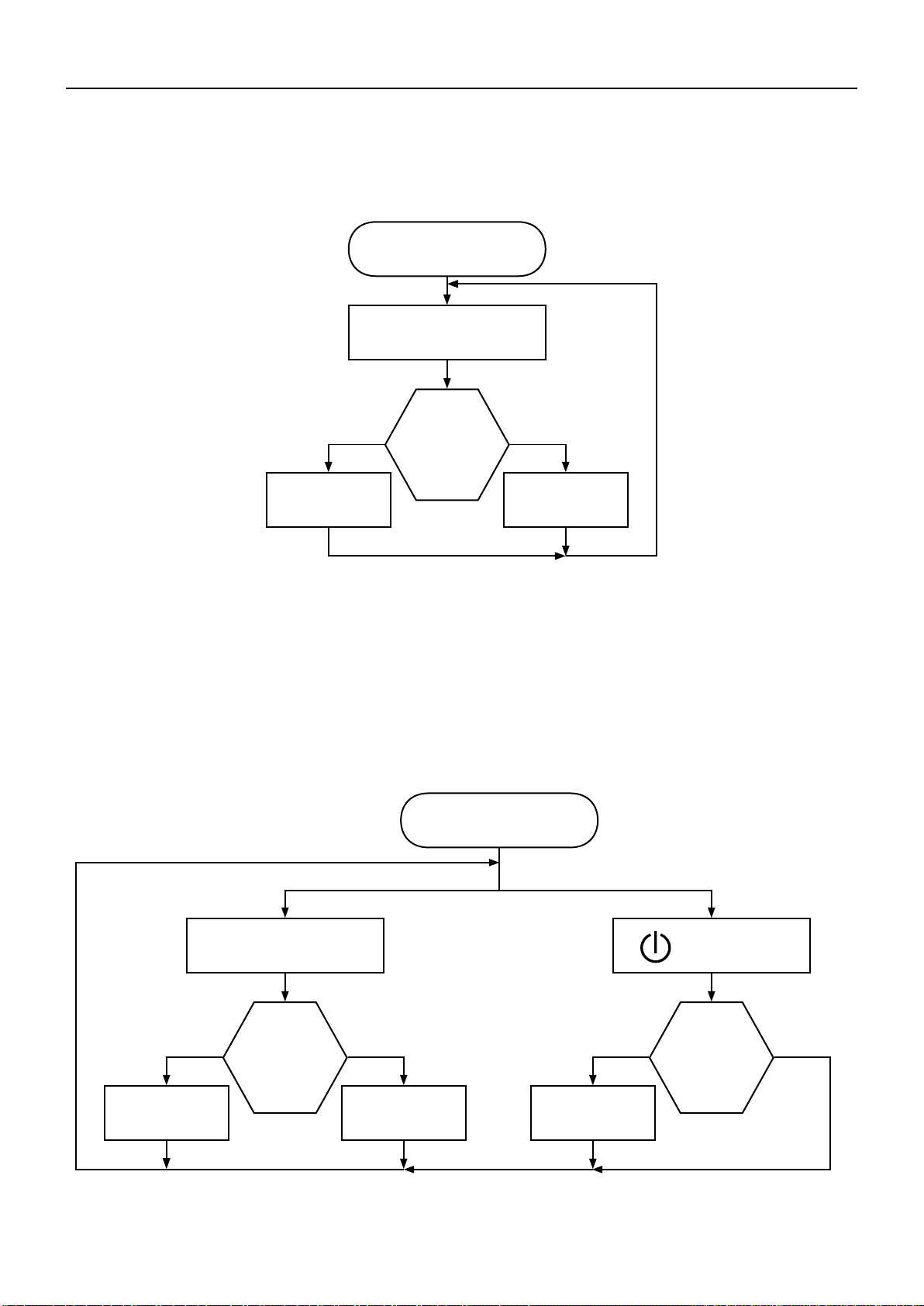

(siehe Seite 10/11 Anmelde-Modus).
Die Funkfrequenz des Senders ist 868,3 MHz.
Hinweis: Korrekte Vorgehensweise bei Austausch
eines defekten Senders gegen einen neuen Sen-
der:
1.
Alle Sender löschen. (Anmelde-Modus  Lösch-
Modus).
2.
Alle Sender, außer dem defekten Sender, er-
neut einlernen. (Service-Modus  Anmelde-
Modus).
Hinweis: Empfänger und Sender (Fernbedie-
nung) haben eine Reichweite von ca. 10,00 m.
Die Reichweite ist abhängig davon, wie stark die
Funksignale zwischen Sender und Empfänger ge-
dämpft werden.
Hinweis: Aus Sicherheitsgründen den Sender
nur im Sichtbereich des Duschsystems benutzen.
Es könnte sonst versehentlich Wasser eingeschaltet
werden.

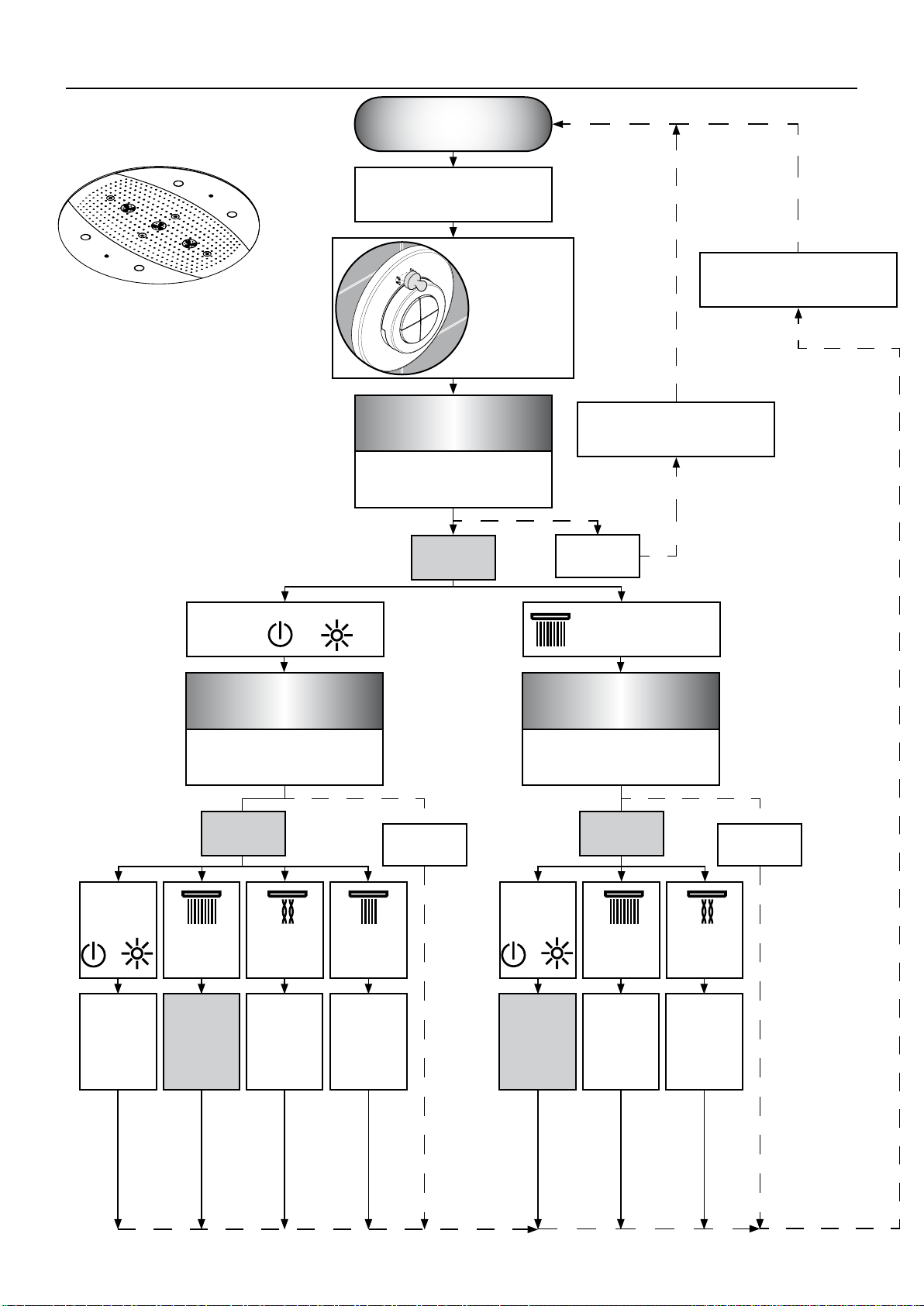

Für die Aktivierung des Service-Modus muss der
Magnet den REED-Kontakt (hinter der Rosette)
betätigen. (siehe Seite 8/9, Service-Modus).
Magnet: REED-Kontakt

6
Raindance Rainfall iControl mobile
28411000 15940180 / 15942000
Raindance Rainmaker iControl mobile
28403000 15940180 / 15943000
Raindance Rainmaker iControl mobile
28404000 15941180 / 15945000
Rain
Whirl
Rainflow
Rain AIR XXL
Rain AIR
Raindance Rainfall iControl mobile
28411000 15941180 / 15944000
Licht
alles aus
Montage siehe Seite 303
Deutsch
Bedienung

7
Brausen und Licht Ein- und Ausschalten:
(Standardfunktion mit Licht)
Start
beliebige Taste drücken
Brause bzw. Licht wird
ausgeschaltet
Brause bzw. Licht wird
eingeschaltet
ja nein
Brause oder
Licht schon einge-
schaltet
?
Brausen Ein- und Ausschalten:
(Standardfunktion ohne Licht)
Start
beliebige Taste drücken
Brause wird ausge-
schaltet
Brause wird einge-
schaltet
ja nein
Taste drücken
Alle Brausen werden
ausgeschaltet
ja nein
ein / aus aus
Brause schon
eingeschaltet
?
Brause schon
eingeschaltet
?
Deutsch
Bedienung
Montage siehe Seite 303

8
!
!
!
!
Raindance Rainfall
28411000
!!
Deutsch
Bediener-Ebene
Betriebs-Modus
Hinweis:
Alle Brausen müssen ausge-
schaltet sein
REED-Kontakt
mit Magnet
betätigen
Hinweis:
Licht / Kodierstecker geht
aus
Service-Modus Hinweis:
Licht / Kodierstecker blinkt
2x
Hinweis:
Licht / Kodierstecker blinkt
4x
Hinweis:
Licht / Kodierstecker blinkt im
1s Takt
Maximallaufzeit-Modus
< 15 s > 15 s
Taste
doppelklicken
Taste
oder
drücken
Taste
oder
drücken
Taste
drücken
Taste oder
doppelklicken
> 15 s
< 15 s
Taste
drücken
Taste
drücken
Taste
drücken
Laufzeiten:
Brausen: 30 s
Licht: 30 min
Standard:
Laufzeiten:
Brausen: 60 s
Licht: 30 min
Laufzeiten::
Brausen: 180 s
Licht: 30 min
Laufzeiten:
Brausen + Licht:
unendlich
Hinweis:
Licht / Kodierstecker blinkt im
3s Takt
Brausen-Modus
> 15 s
< 15 s
Standard
max. 2 Brausen
können einge-
schaltet werden
Komfort 1:
alle Brausen
können gleichze-
itig eingeschaltet
werden

9
!
!
!
!
!!
Raindance Rainmaker
28403000 / 28404000
Deutsch
Bediener-Ebene
Betriebs-Modus
Hinweis:
Alle Brausen müssen ausge-
schaltet sein
REED-Kontakt
mit Magnet
betätigen
Hinweis:
Licht / Kodierstecker geht
aus
Service-Modus Hinweis:
Licht / Kodierstecker blinkt
2x
Hinweis:
Licht / Kodierstecker blinkt
4x
Hinweis:
Licht / Kodierstecker blinkt im
1s Takt
Maximallaufzeit-Modus
< 15 s > 15 s
Taste
doppelklicken
Taste
oder
drücken
Taste oder
doppelklicken
> 15 s
< 15 s
Taste
drücken
Taste
drücken
Taste
drücken
Laufzeiten:
Brausen: 30 s
Licht: 30 min
Standard:
Laufzeiten:
Brausen: 60 s
Licht: 30 min
Laufzeiten::
Brausen: 180 s
Licht: 30 min
Laufzeiten:
Brausen + Licht:
unendlich
Hinweis:
Licht / Kodierstecker blinkt im
3s Takt
Brausen-Modus
> 15 s
< 15 s
Taste
oder
drücken
Standard
max. 2 Brausen
können einge-
schaltet werden
Taste
drücken
Komfort 1:
alle Brausen
können gleichze-
itig eingeschaltet
werden
Taste
drücken
Komfort 2:
größere Was-
sermenge, nur
bei Rainmaker
notwendig

10
!
!
!
!
!
?
?
!
!
!!
!
Raindance Rainfall
28411000
Deutsch
Experten-Ebene
Hinweis:
Licht / Kodierstecker
blinkt im 0,5s Takt
Lösch-Modus
Betriebs-Modus
Hinweis:
Alle Brausen müssen ausge-
schaltet sein
REED-Kontakt
mit Magnet
betätigen
Hinweis:
Licht / Kodierstecker geht
aus
Hinweis:
Licht / Kodierstecker blinkt
4x
Service-Modus Hinweis:
Licht / Kodierstecker blinkt
2x
< 15 s > 15 s
Beliebige Taste
1 x drücken
Anmelde-Modus
Ist der Sen-
der bekannt
ja nein
ja nein
Hinweis:
Licht / Kodierste-
cker blinkt 1x
Anzahl der
Hinweis:
ältester bekann-
ter Sender wird
gelöscht
bekannten
Sender ≤ 3 St.
Hinweis:
Licht / Kodierstecker
blinkt 3x
neuer Sender wird eingelernt
bzw. gespeichert
Taste
doppelklicken
> 15 s
< 15 s
Taste
oder
drücken Taste
drücken
alle Sender
werden
gelöscht
der benutzte
Sender wird
gelöscht
Taste
doppelklicken
Hinweis:
Licht / Kodierstecker
blinkt im 4s Takt
Präsentations-Modus
> 15 s
< 15 s
Taste
oder
drücken Taste
drücken
Taste
drücken
Präsentation 1
wird gestartet
Präsentation 2
wird gestartet
Präsentation 3
wird gestartet
Hinweis:
alle Brausen gehen aus
Beliebige Taste drücken

11
!
!
!
!
!
?
?
!
!
!!
!
Raindance Rainmaker
28403000 / 28404000
Deutsch
Experten-Ebene
Hinweis:
Licht / Kodierstecker
blinkt im 0,5s Takt
Lösch-Modus
Betriebs-Modus
Hinweis:
Alle Brausen müssen ausge-
schaltet sein
REED-Kontakt
mit Magnet
betätigen
Hinweis:
Licht / Kodierstecker geht
aus
Hinweis:
Licht / Kodierstecker blinkt
4x
Service-Modus Hinweis:
Licht / Kodierstecker blinkt
2x
< 15 s > 15 s
Beliebige Taste
1 x drücken
Anmelde-Modus
Ist der Send-
er bekannt
ja nein
ja nein
Hinweis:
Licht / Kodier-
stecker blinkt 1x
Anzahl der
Hinweis:
ältester bekannt-
er Sender wird
gelöscht
bekannten
Sender ≤ 3 St.
Hinweis:
Licht / Kodierstecker
blinkt 3x
neuer Sender wird eingelernt
bzw. gespeichert
Taste
doppelklicken
> 15 s
< 15 s
Taste
oder
drücken Taste
drücken
alle Sender
werden
gelöscht
der benutzte
Sender wird
gelöscht
Taste
doppelklicken
Hinweis:
Licht / Kodierstecker
blinkt im 4s Takt
Präsentations-Modus
> 15 s
< 15 s
Taste
oder
drücken Taste
drücken
Taste
drücken
Präsentation 1
wird gestartet
Präsentation 2
wird gestartet
Präsentation 3
wird gestartet
Hinweis:
alle Brausen gehen aus
Beliebige Taste drücken

12
Nettoyage filter: (voir pages 309)
Montage voir pages 303
Dimensions: (voir pages 292)
Exemples de montage Raindance Rainfall:
(voir pages 295)
Consignes de sécurité:
• Le système de douche ne doit servir qu’à se laver et à assurer
l’hygiène corporelle.
• Il est interdit aux enfants non surveillés d’utiliser la douche
•
Il est interdit aux enfants ainsi qu’aux adultes ayant des insuffisan-
tes physiques, psychiques et/ou motoriques d’utiliser la douche
sans surveillance. De même, il est interdit à des personnes sous
influence d’alcool ou de drogues d’utiliser la douche.
• Éviter le contact du jet de la douchette avec les parties sensibles
du corps (telles par ex. que les yeux). Veiller à respecter un écart
suffisant entre la douchette et le corps
•
Il est conseillé d’équilibrer les pressions de l’eau chaude et
froide.
Instructions de service: (voir pages 16)
• Lors d’une coupure de la tension de secteur 230 V, l’installation
de douche ne peut pas être mise en service.
•
Le produit n’est pas prévu pour une utilisation en liaison avec
un bain à vapeur
Raccord électrique:
• Les travaux d’installation et de contrôle doivent être effectués
par un électricien agréé en conformité avec les dispositions des
normes VDE 0100 partie 701 et CEI 60364-7-701.
• Seule une prise est nécessaire pour le raccordement électrique.
L’alimentation électrique est réalisée par un transformateur ex-
terne.
•
Des matériaux facilement inflammables ne doivent pas se trouver
à proximité immédiate.
• La température ambiante ne doit pas être supérieure à 50ºC.
•
L’ensemble de l’alimentation électrique est réalisé par le biais
d’un raccordement à courant alternatif de 230V/N/PE/50Hz.
•
La protection par fusibles doit se faire avec un dispositif de protec-
tion par courant de défaut (RCD/ FI) avec un courant différentiel
résiduel de maximum 30 mA.
•
Si une liaison équipotentielle s’avère nécessaire, elle doit être
faite par le client.
•
Respecter les consignes VDE, nationale et EVU correspondantes,
dans leur version en vigueur.
• La possibilité de séparation du secteur doit être garantie pour le
produit et ce, soit par une fiche librement accessible, soit par une
fiche multipolaire selon EN 60335-1 para. 24.3.
Montage: (voir pages 303)
• Attention! La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables. (Installation selon EN 1717)
Voir les instructions de montage ::
Raindance Rainfall 28411000
Raindance Rainmaker 28403000 / 28404000 / 28417000
/ 28418000
• Tous les travaux ne doivent être faits qu’à l’état hors tension.
•
Le corps de base 15941180 ne peut être installé qu’à la verticale!
Montage avec bague de réglage (A) seulement possible dans
la partie avant et centrale !
• Tous les éléments doivent rester accessibles.
Pièces de rechange (voir pages 311)
Normes et réglementations:
L’utilisation du produit est garantie par les réglementations suivan-
tes ::
• EN 15200
• EN 60335-2-105
Français
Informations techniques
Accessoires: (voir pages 14)
Informations techniques:
Pression de service autorisée:: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle:: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude:: max. 80° C
Température recommandée: 65° C
Dimension d´arrivée: G ¾
Raccordement Alimentation: Eau mélangée
Débit libre à 0,3 MPa:
1 Consommateur: 35 l/min
2 Consommateur: 45 l/min
Exemples de montage Raindance Rainmaker:
(voir pages 299)

13
> 50 l/min
Raindrain
X
Français
Informations techniques
Symboles
Montage voir pages 303
Vidage
Raccord d’eau DN 20 Eau chaude
Raccord d’eau DN 20 Eau froide
Ouvrir l´eau.
Couper l´arrivée d´eau
A partir de • le fonctionnement est
garanti.
Le débit de vidage doit être supérieur
à 50 l/min.
12V
Tube vide
Commande d’éclairage 27189000 (ne
fait pas partie de la fourniture !)
Centre cuvette de douche
transfo
Récepteur
Fiche de codage
230V
Relais de lampes Rainmaker
transfo Rainmaker
Raccord de 12 V préinstallé par le client
pour l’éclairage (80 W maxi)
Compensation de potentiel
Silicone (sans acide acétique!)
tout éteint
Lampes
Rain
Whirl
Rainflow
Rain AIR XXL
Rain AIR
Dysfonctionnement Origine Solution
Aucune fonction -Pas d‘alimentation en tension
-Transformateur du kit de base défaillant
-Récepteur mal placé / défaillant
Émetteur pas initialisé / défaillant
-Assurer l‘alimentation en tension
-Remplacer le transformateur
-Modifier la position du récepteur ou le remplacer
-Initialiser / remplacer l‘émetteur
Le mode de fonctionnement ne se laisse pas
configurer
-Contact Reed pas en position convenable der-
rière la rosette
-Contact Reed défaillant
-Placer le contact Reed sur la rosette
-Remplacer le câble de raccord de l‘électrovanne
Aucune fonction éclairage -Transformateur Rainmaker pas branché / dé-
faillant
-Câbles d‘alimentation du relais d‘éclairage dé-
fectueux / défaillants
-Assurer l‘alimentation en tension du transorma-
teur ou le remplacer
-Vérifier / remplacer les raccords et le relais
d‘éclairage
Les consommateurs se coupent d‘eux-mêmes -Durée de marche enregistrée en mode pro-
grammé
-Prolonger / couper la durée de marche en mode
service
Robinetterie pas étanche -Électrovanne encrassée / défaillante -Nettoyer / remplacer la membrane de l‘électro-
vanne
Débit trop faible -Tamis encrassé du côté entrée -Nettoyez / changez le filtre

14
Français
Accessoires
La puissance du transformateur externe est de 50
VA. Le transformateur doit être installé dans la zone
séche (zone de protection 3) Le transformateur peut
être installé avec le récepteur dans un boîtier en
plastique, en conformité avec les dispositions de
la norme EN/CEI 60335-1. (dimensions env. 250
x 160 x 92 mm, non compris dans la livraison.) Le
câble fourni permet l’installation du transformateur
à une distance maximale de 7,00 m du récepteur.
For this, you must provide an empty pipe EN35
(not included in the delivery). La gaine vide doit
être fixée au moins tous les 500 mm, et le rayon
de courbure doit être supérieur à 100 mm.
Le câble secondaire du transformateur, d’une lon-
gueur approximative de 7,00 m, ne doit pas être
raccourci. La longueur de câble superflue doit être
logée à proximité du transformateur de sécurité.
Un câble de branchement endommagé ne doit
pas être remplacé. Le transformateur ne pourra
alors plus être utilisé.
Un câble de branchement endommagé ne doit
pas être remplacé. En cas de défaillance du câble
de raccord au secteur, le câble doit être remplacé
avec le transformateur par un électricien.
Transfo:
Relais de lampes: (seulement pour variantes avec éclairage intégré
Le relais de lampes ne doit pas être soumis à plus
de 12 V CA / 80 W.
Le fonctionnement sur le secteur de 230 V n’est
pas autorisé.
Montage voir pages 303
Commande d’éclai-
rage:
27189000
(ne fait pas partie de la four-
niture)
(iControl mobile [phone]
Dans le cas des versions avec source lumineuse
externe, la commande de l’éclairage doit être
raccordée.
La commande d’éclairage doit être accessible à
tout moment
Câble de raccordement Îlot d’électro-
vannes /
Le câble de l’îlot d’électrovannes, d’une longueur
de 7,50 m, ainsi que le câble des lampes d’une
longueur de 10,00 m ne peuvent pas être raccour-
cis. La longueur de câble superflue doit être logée
à proximité du récepteur.
Le câble de l’îlot d’électrovannes et le câble des
lampes doivent être posés dans la gaine supplé-
mentaire fournie (EN 20).
La gaine vide doit être fixée au moins tous les 500
mm, et le rayon de courbure doit être supérieur
à 100 mm.
Attention: Les gaines supplémentaires du câble
de l’îlot d’électrovannes et du câble des lampes
ne sont pas destinées à des câbles électriques qui
acheminent une tension supérieure à 12 V.
Fiche de codage: (Raindance Rainfall 28411000 /
Raindance Rainmaker 28403000)
La fiche de codage doit être connectée sur les
variantes sans lampes.
Lorsque le mode de service est activé sur les modè-
les sans lampes, le témoin lumineux de la fiche de
codage indique les acquittements optiques.
La fiche de codage doit être accessible à tout
moment.
Câble de
raccordement
Lampes:

15
90 - 100 %
Récepteur:
Matériau
Montage voir pages 303
Atténuation
Bois, plâtre, verre
(sans revêtement, sans métal) 0 - 10 %
Briques, panneaux d’aggloméré 5 - 35 %
Béton armé à l’acier 10 - 90 %
Métal, habillages en aluminium
Position d’antenne
Emetteur
Il est préférable de monter le récepteur dans le
même local que l’installation de douche.
Si cela n’est pas possible, le récepteur peut éga-
lement être monté dans un local voisin de l’instal-
lation de douche.
Le récepteur ne doit pas être installé dans un boîtier
métallique, car celui-ci bloquerait les signaux radio
de l’émetteur. De plus, vous devez veiller à ce qu’il
y ait le moins d’éléments métalliques possibles à
proximité de l’emplacement de montage du r
Pour garantir la réception optimale des signaux
radio, l’antenne du récepteur sera si possible orien-
tée vers l’émetteur.
Français
Accessoires
Emetteur:
Lors de la livraison, l’émetteur est déjà réglé sur
le récepteur. Grâce à des numéros de série identi-
ques, l’émetteur peut être affecté au récepteur.
Des émetteurs supplémentaires ou installés ultérieu-
rement doivent faire l’objet d’un apprentissage. Le
nombre maximal d’émetteurs réglés ou mémorisés
est de quatre. (voir pages 20/21 Mode enregis-
trement).
La fréquence radio de l’émetteur est de 868,3
MHz.
Remarque: Mode opératoire correct pour le
remplacement d’un émetteur défectueux par un
émetteur neuf :
1. Supprimer tous les émetteurs. (Mode enregis-
trement  Mode suppression).
2.
Effectuer l’apprentissage de tous les émetteurs,
en dehors de l’émetteur défectueux. (Mode Ser-
vice  Mode enregistrement).
Remarque: Le récepteur et les émetteurs ont une
portée d’env. 10,00 m. La portée dépend de l’im-
portance de l’atténuation des signaux radio entre
l’émetteur et le récepteur.
Remarque: Pour des raisons de sécurité, n’utili-
ser l’émetteur que dans le champ de vision de la
douche. Sinon, l’eau pourrait se déclencher par
inadvertance.
Pour activer le mode service, il faut que l’aimant
actionne le contact REED (derrière La rosette) (voir
pages 18/19, Mode Service).
Aimant: Contact REED

16
Raindance Rainfall iControl mobile
28411000 15940180 / 15942000
Raindance Rainmaker iControl mobile
28403000 15940180 / 15943000
Raindance Rainmaker iControl mobile
28404000 15941180 / 15945000
Rain
Whirl
Rainflow
Rain AIR XXL
Rain AIR
Raindance Rainfall iControl mobile
28411000 15941180 / 15944000
tout éteint
Montage voir pages 303
Français
Instructions de service
Lampes

17
Activer et désactiver les buses et les lampes:
(Fonctionnement standard avec lampes)
Démarrage
Appuyer sur une touche
indifférente
shower or light is turned
off
Les buses et/ou les
lampes sont activées
oui non
Les buses ou
les lampes sont
déjà activées
?
Activer et désactiver les buses :
(Fonctionnement standard sans lampes)
Démarrage
Appuyer sur une touche
indifférente
Les buses dont désac-
tivées Les buses sont activées
oui non
Appuyer sur la
touche
Toutes les buses dont
désactivées
oui non
marche / arrêt arrêt
Les buses sont
déjà activées
?
Les buses sont
déjà activées
?
Montage voir pages 303
Français
Instructions de service

18
!
!
!
!
Raindance Rainfall
28411000
!!
Français
Plan opérateur
Mode exploitation
Remarque:
Toutes les buses doivent être
désactivées
Actionner le
contact REED
avec l’aimant
Remarque:
Lampes / fiche de codage
s’éteint
Mode Service Remarque:
Lampes / fiche de codage
clignote 2 x
Remarque:
Lampes / fiche de codage
clignote 4 x
Remarque:
Lampes / fiche de codage
clignote par séquences de 1 s
Mode durée de fonction-
nement maximale
< 15 s > 15 s
Double-cliquer sur
la touche
Appuyer sur la
touche
ou
Appuyer sur la
touche
ou Appuyer sur
la touche
Double-cliquer sur la
touche ou
> 15 s
< 15 s
Appuyer sur
la touche
Appuyer sur
la touche
Appuyer sur
la touche
Durées de
fonctionne-
ment :
Buses: 30 s
Lampes: 30 min
Standard:
Durées de
fonctionne-
ment:
Buses: 60 s
Lampes: 30 min
Durées de
fonctionne-
ment ::
Buses: 180 s
Lampes: 30 min
Durées de
fonctionne-
ment :
Buses + lampes
: infini
Remarque:
Lampes / fiche de codage
clignote par séquences de 2 s
Mode buses
> 15 s
< 15 s
Standard
2 buses tout au
plus peuvent
être activées
Confort 1:
Toutes les buses
peuvent être
activées simulta-
nément

19
!
!
!
!
!!
Raindance Rainmaker
28403000 / 28404000
Français
Plan opérateur
Mode exploitation
Remarque:
Toutes les buses doivent être
désactivées
Actionner le
contact REED
avec l’aimant
Remarque:
Lampes / fiche de codage
s’éteint
Mode Service Remarque:
Lampes / fiche de codage
clignote 2 x
Remarque:
Lampes / fiche de codage
clignote 4 x
Remarque:
Lampes / fiche de codage
clignote par séquences de 1 s
Mode durée de fonction-
nement maximale
< 15 s > 15 s
Double-cliquer sur
la touche
Appuyer sur la
touche
ou
Double-cliquer sur la
touche ou
> 15 s
< 15 s
Appuyer sur
la touche
Appuyer sur
la touche
Appuyer sur
la touche
Durées de
fonctionne-
ment :
Buses: 30 s
Lampes: 30 min
Standard:
Durées de
fonctionne-
ment:
Buses: 60 s
Lampes: 30 min
Durées de
fonctionne-
ment ::
Buses: 180 s
Lampes: 30 min
Durées de
fonctionne-
ment :
Buses + lampes
: infini
Remarque:
Lampes / fiche de codage
clignote par séquences de 2 s
Mode buses
> 15 s
< 15 s
Appuyer sur la
touche
ou
Standard
2 buses tout au
plus peuvent
être activées
Appuyer sur
la touche
Confort 1:
Toutes les buses
peuvent être
activées simulta-
nément
Appuyer sur
la touche
Confort 2:
Quantité d‘eau
plus impor-
tante, possible
uniquement sur
Rainmaker
