Hans Grohe AXOR Starck 28491 1 Series Instruction Manual

Starck
28491xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 psi
Max. water pressure 145 psi
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.0 gpm
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• Three different installations are possible for this
unit: installation with rough 28486181, instal-
lation with ceiling mounting plate 28470181,
or free installation. Be sure that you know
in advance which installation you will
perform.
• To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Installation with rough 28486181 ................... Page 4
Installation with ceiling mounting plate
28470181 .................................................... Page 12
Free installation ................................................Page 20
Tools Required / Outiles Utiles /
Herramientas Útiles
17 mm
3 mm
10 mm
2.5 mm

3
Données techniques
Pression d’eau recommandée 15 - 75 psi
Pression d’eau maximum 145 psi
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.0 gpm
Français
Datos tecnicos
Presión recomendada en servicio 15 - 75 psi
Presión en servicio max. 145 psi
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo 1.0 gpm
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Esta unidad puede instalarse de tres mane-
ras diferentes: instalación con pieza interior
28486181, instalación con placa de montaje
en cielo raso 28470181, o instalación libre.
Asegúrese de saber con anticipación
qué tipo de instalación es la que debe
realizar.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe ex-
ceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Español
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Trois installations différentes sont possibles pour
ce produit : installation avec pièce intérieure
28486181, installation avec plaque de montage
au plafond 28470181 ou installation libre.
Assurez-vous de choisir à l’avance votre
méthode d’installation.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F.
Au Massachusetts, la température de sortie maxi-
male du robinet de douche ne doit pas excéder
112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Installation avec pièce intérieure 28486181 . . Page 4
Installation avec plaque de montage au plafond
28470181 .................................................... Page 12
Installation libre ................................................Page 20
Instalación con pieza interior 28486181 .... Página 4
Instalación con placa de montaje en cielo raso
28470181 ................................................. Página 12
Instalación libre.............................................Página 20

4
English
Installation with rough 28486181
Installation with rough
28486181
During rough-in, install 1 #28486181 rough for each
bodyspray.
Install the finished wall surface.
If the outside surface of the finished wall falls beyond
the "max" marking on the plaster shield, order one
extension #95413000 for each bodyspray from your
dealer.
Remove the cover from the plaster shield.
Cut the plaster shield so that it extends ¹⁄₁₆" outside
the surface of the finished wall.
Remove the plug.
1
2
17 mm

5
Français Español
Installation with rough 28486181
Installation avec pièce intérieure
28486181
Lors de l’utilisation de la pièce intérieure, installez
1 pièce n° 28486181 pour chaque jet de corps.
Installez la surface de mur fini.
Si la surface extérieure du mur fini s’étend au-delà de
la marque « max » du protecteur, commandez une
rallonge n° 95413000 pour chaque jet de corps
auprès de votre détaillant.
Retirez le couvercle du protecteur.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ po soit à l’extérieur de la surface du mur fini.
Retirez le bouchon.
Instalación con pieza interior
28486181
Durante la instalación de la pieza interior, instale 1
pieza #28486181 para cada rociador corporal.
Instale la superficie de la pared terminada.
Si la superficie exterior de la pared terminada se
extiende más allá de la marca de “máximo” del pro-
tector de yeso, solicite la extensión 95413000 para
cada rociador corporal a su distribuidor.
Retire la tapa del protector de yeso.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" de la superficie de la pared terminada.
Retire el tapón.

6
English
Installation with rough 28486181
Measure the distance from the outside surface of the
finished wall to the metal port on the rough ("X").
Mark the threaded nipple at a point ½" + X from the
back of the nipple assembly.
Cut the nipple at this point.
Seal the wall around the plaster shield using water-
proof sealant.
Failure to seal the wall may result in
water damage.
4
5
3
½"+ X

7
Français Español
Installation with rough 28486181
Mesurez la distance séparant la surface extérieure
du mur fini et le port métallique sur la pièce intérieure
(« X »).
Faites une marque sur le raccord fileté à ½ po + X à
partir de l’arrière de l’assemblage de raccord.
Coupez le raccord sur cette marque.
Scellez le mur autour du protecteur à l'aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Mida la distancia desde la superficie exterior de la
pared terminada hasta la boca de metal de la pieza
interior (“X”).
Marque el niple con rosca en un punto de ½" + X
desde la parte posterior del niple.
Corte el niple en este punto.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si la pared no se sella, pueden pro-
ducirse daños por acción del agua.

8
English
Installation with rough 28486181
Wrap the threads on the nipple using plumber's tape.
Install the nipple assembly using the service key (in-
cluded) and a 10 mm Allen wrench (not included).
Do not overtighten the nipple
assembly.
Use a level to make sure that the flat edges of the
nipple flange are level.
Use the service key to reposition the flange if
necessary.
If you wish to be able to tilt the spray up and down,
the flat edges should be at the top and bottom.
If you wish to be able to tilt the spray from side to
side, the flat edges should be at the sides.
7a
6
7b
10 mm

9
Français Español
Installation with rough 28486181
Enveloppez les filets du raccord avec du ruban du
plomberie.
Installez l’assemblage de raccord à l’aide de la
clé de service (fournie) et d’une clé hexagonale de
10 mm (non fournie).
Ne serrez pas de manière excessive
l’assemblage de raccord.
Utilisez un niveau pour vous assurer que les extrémi-
tés plates de la bride de raccord soient de niveau.
Utilisez la clé de service pour repositionner la bride,
si nécessaire.
Si vous souhaitez pouvoir incliner le jet vers le haut et
le bas, les extrémités plates doivent se trouver dans le
haut et le bas.
Si vous souhaitez pouvoir incliner le jet d’un côté vers
l’autre, les extrémités plates doivent se trouver sur les
côtés.
Envuelva las roscas del niple con cinta de plomerÍa.
Instale el niple usando la llave de servicio (incluida)
y una llave Allen de 10 mm (no incluida).
No apriete excesivamente el niple.
Use un nivel para asegurarse de que los bordes
planos de la brida del niple estén nivelados.
Use la llave de servicio para reposicionar la brida,
de ser necesario.
Si desea poder inclinar el rociador hacia arriba y
hacia abajo, los bordes planos deben estar en la
parte superior y en la parte inferior.
Si desea poder inclinar el rociador de lado a lado,
los bordes planos deben estar a los costados.

10
English
Installation with rough 28486181

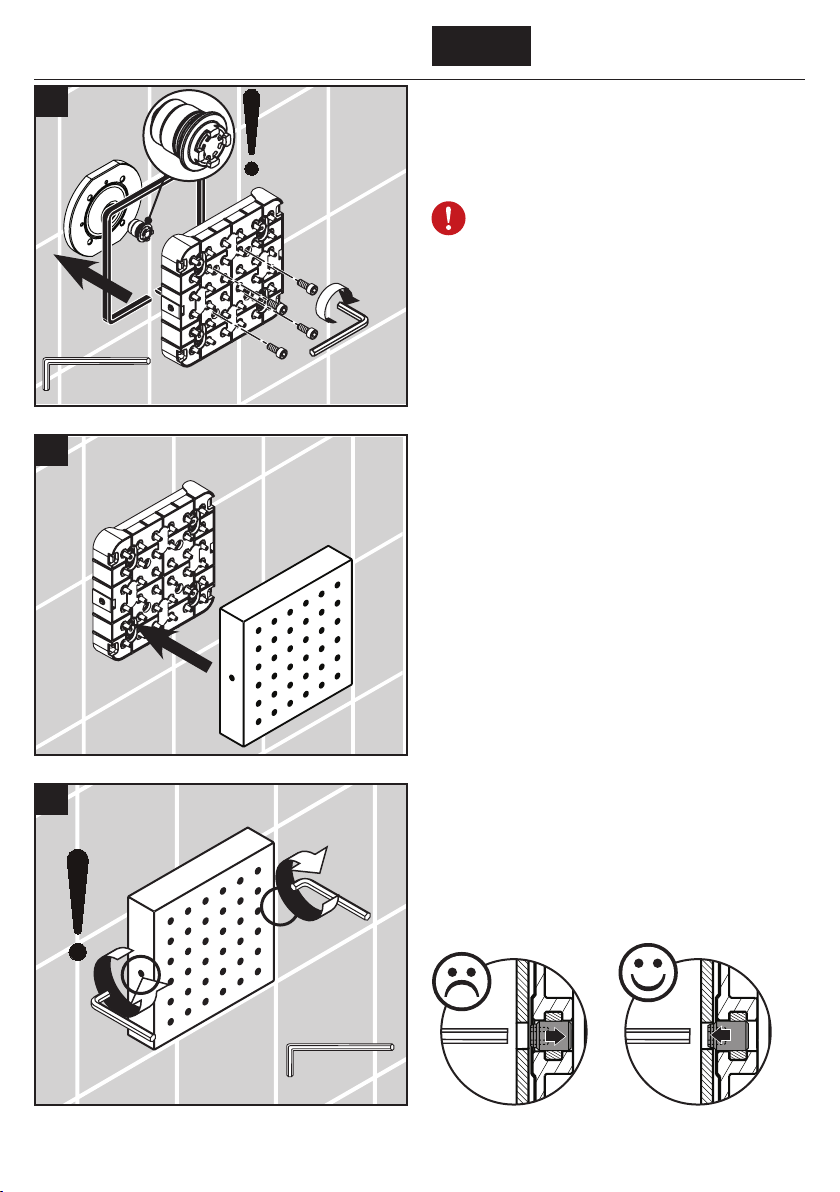

Press the flow restrictor into place in the nipple
assembly.
Install the spray body.
Tighten the four screws.
Do not overtighten the screws.
Install the cover.
Secure the cover to the spray body by backing the
screws out 3 complete rotations.
9
8
10
3 mm
2.5 mm

11
Français Español
Installation with rough 28486181
Appuyez sur le réducteur de débit pour le fixer en
place.
Installez la plaque de jet.
Serrez les quatre vis.
Ne serrez pas trop les vis.
Installez le couvercle.
Fixez le couvercle à la plaque de jet en faisant sortir
les vis de 3 rotations complètes.
Presione el restrictor de caudal en su sitio.
Instale el cuerpo del rociador.
Apriete los cuatro tornillos.
No apriete excesivamente los
tornillos.
Instale la tapa.
Asegure la tapa al cuerpo del rociador ajustando los
tornillos con 3 rotaciones completas.

Ceiling installation using 28470181
12
English
Ceiling installation using
28470181
During rough-in, install mounting plate 28470181 in
the ceiling.
Install the finished ceiling material.
Note: If the ceiling material is sufficiently thick
that the nipple on the bodyspray cannot connect
securely to the mounting plate, order one extension
#95413000 for each bodyspray from your dealer.
Measure the distance from the outside surface of the
finished wall to the metal port on the rough ("X").
Mark the threaded nipple at a point ½" + X from the
back of the nipple assembly.
Cut the nipple at this point.
1
2
½"+ X

Ceiling installation using 28470181 13
Français Español
Installation au plafond à l’aide
de la pièce 28470181
Lors de l’utilisation de la pièce intérieure, installez la
plaque de montage 28470181 dans le plafond.
Installez les matériaux du plafond fini.
Remarque : Si l’épaisseur des matériaux du pla-
fond empêche le raccord du jet de corps de se fixer
solidement à la plaque de montage, commandez une
rallonge n° 95413000 pour chaque jet de corps
auprès de votre détaillant.
Mesurez la distance séparant la surface extérieure
du mur fini et le port métallique sur la pièce intérieure
(« X »).
Faites une marque sur le raccord fileté à ½ po + X à
partir de l’arrière de l’assemblage de raccord.
Coupez le raccord sur cette marque.
Instalación en cielo raso con
28470181
Durante la instalación de la pieza interior, instale la
placa de montaje 28470181 en el cielo raso.
Instale el material del cielo raso acabado.
Nota: Si el material de cielo raso no es lo sufici-
entemente grueso y no permite que el niple en el
rociador corporal se conecte de forma segura a la
placa de montaje, solicite la extensión 95413000
para cada rociador corporal a su distribuidor.
Mida la distancia desde la superficie exterior de la
pared terminada hasta la boca de metal de la pieza
interior (“X”).
Marque el niple con rosca en un punto de ½" + X
desde la parte posterior del niple.
Corte el niple en este punto.

Ceiling installation using 28470181
14
English
Seal the ceiling using waterproof sealant.
Failure to seal the ceiling may result
in water damage.
Wrap the threads on the nipple using plumber's tape.
Install the nipple assembly using the service key (in-
cluded) and a 10 mm Allen wrench (not included).
Do not overtighten the nipple
assembly.
Use a level to make sure that the flat edges of the
nipple flanges are level.
4
5
10 mm
Silicone*
3

Ceiling installation using 28470181 15
Français Español
Scellez le plafond à l'aide d'un agent d'étanchéité.
Si le plafond n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Enveloppez les filets du raccord avec du ruban du
plomberie.
Installez l’assemblage de raccord à l’aide de la
clé de service (fournie) et d’une clé hexagonale de
10 mm (non fournie).
Ne serrez pas de manière excessive
l’assemblage de raccord.
Utilisez un niveau pour vous assurer que les extrémi-
tés plates des brides de raccord soient de niveau.
Selle el cielo raso con un sellador impermeable.
Si el cielo raso no se sella, pueden
producirse daños por acción del
agua.
Envuelva las roscas del niple con cinta de plomerÍa.
Instale el niple usando la llave de servicio (incluida)
y una llave Allen de 10 mm (no incluida).
No apriete excesivamente el niple.
Use un nivel para asegurarse de que los bordes
planos del niple estén nivelados.

Ceiling installation using 28470181
16
English
Press the flow restrictor into place in the nipple
assembly.
Install the spray body.
Tighten the four screws.
Do not overtighten the screws.
Install the cover.
3 mm
7
8
6

Ceiling installation using 28470181 17
Français Español
Appuyez sur le réducteur de débit pour le fixer en
place.
Installez la plaque de jet.
Serrez les quatre vis.
Ne serrez pas trop les vis.
Installez le couvercle.
Presione el restrictor de caudal en su sitio.
Instale el cuerpo del rociador.
Apriete los cuatro tornillos.
No apriete excesivamente los
tornillos.
Instale la tapa.

Ceiling installation using 28470181
18
English
Secure the cover to the spray body by backing the
screws out 3 complete rotations.
9
2.5 mm

Ceiling installation using 28470181 19
Français Español
Fixez le couvercle à la plaque de jet en faisant sortir
les vis de 3 rotations complètes.
Asegure la tapa al cuerpo del rociador ajustando los
tornillos con 3 rotaciones completas.

20
English
Free installation
Free installation
During rough-in, install a properly anchored ½" drop-
eared ell, recessed at least 2" behind the surface of
the finished wall.
Install the finished wall surface.
Measure the distance from the surface of the finished
wall to the ell ("X").
Subtract ⅝" from this measurement.
Mark the threaded nipple at a point X - ⅝" from the
back of the nipple assembly.
Cut the nipple at this point.
X - ⅝"
1
2
3
