Hans Grohe Vernis 04955 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Vernis Blend Pressure
Balance Tub/Shower Set
04955XX0
04956XX0
04957XX0
Vernis Shape Pressure
Balance Tub/Shower Set
04961XX0
04962XX0
04963XX0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
04957XX0, 04963XX0 1.5 GPM (5.7 L/min)
04956XX0, 04962XX0 1.75 GPM (6.6 L/min)
04955XX0, 04961XX0 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #04955XX0/#04961XX0 only:
This showerhead is intended for use with an
automatically compensating valve rated at
1.9 GPM (7.2 L/min) or less.
• #04956XX0/#04962XX0 only:
This showerhead is for use with automatic
compensating valves rated at 1.3 GPM
(4.9 L/min) or less.
• #04957XX0/#04963XX0 only:
This showerhead is for use with automatic
compensating valves rated at 1.1 GPM
(4.2 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no higher
than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 18)
To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater than
120°F (49°C) or that permitted by local plumbing
code.
• The temperature of the incoming hot or cold water
supply changes seasonally, or if changes are made
to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
04957XX0, 04963XX0 1.5 GPM (5.7 L/min)
04956XX0, 04962XX0 1.75 GPM (6.6 L/min)
04955XX0, 04961XX0 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de douche
évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 04955XX0/04961XX0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.9 GPM (7.2 L/min) ou moins.
• 04956XX0/04962XX0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.3 GPM (4.9 L/min) ou moins.
• 04957XX0/04963XX0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.1 GPM (4.2 L/min) ou moins.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
La butée de limite de rotation (voir
p. 18)
Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par le
code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
04957XX0, 04963XX0 1.5 GPM (5.7 L/min)
04956XX0, 04962XX0 1.75 GPM (6.6 L/min)
04955XX0, 04961XX0 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• La unidad requiere una pieza interior de válvula
01850181.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 04955XX0/04961XX0 solamente: Esta
ducha cabezal debe ser utilizada con una válvula
que compensa automáticamente, y es valorado en
1.9 GPM (7.2 L/min) o menos.
• 04956XX0/04962XX0 solamente: Esta
ducha cabezal debe ser utilizada con una válvula
que compensa automáticamente, y es valorado en
1.3 GPM (4.9 L/min) o menos.
• 04957XX0/04963XX0 solamente: Esta
ducha cabezal debe ser utilizada con una válvula
que compensa automáticamente, y es valorado en
1.1 GPM (4.2 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
El tope límite rotacional (ver página 18)
Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por el
código de plomería local.
• La temperatura del suministro de entrada de agua
caliente o fría cambia estacionalmente, o si se
realizan cambios al calentador de agua.

5
Ecostat Pressure Balance Trim S
04233XX0
Showerarm Standard 9"
04186XX3 Showerarm Standard 9" 04816XX3
Vernis Blend Showerhead 200
26271XX1/26277XX1/26093XX1 Vernis Shape Showerhead 200 26281XX1/26283XX1/26094XX1
Ecostat Square Pressure Balance Trim
15724XX1
Vernis Blend Pressure Balance Tub/
Shower Set
04955XX0 / 04956XX0 / 04957XX0
Vernis Shape Pressure Balance Tub/
Shower Set
04961XX0 / 04962XX0 / 04963XX0
Talis S Tub Spout with Diverter
72411XX1 Metris S Tub Spout with Diverter 14414XX1
6¾"
5⅞"
1⅜"
2¾"
NPT ¾" NPT ½"
3⅛"/3⅛"
6⅜" 1⅝"
5⅝"
1⅜"
NPT ¾
NPT ½
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
G½
2⅛"
8⅛"Ø
15
°
15
°
15
°
15
°
G½
9" / 6¾"
2"
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (156/156 mm)

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The showerhead height shown here is
a suggestion and may be altered to
suit the needs and preferences of the
homeowner.
See page 7 regarding the
requirements for the tub
spout drop.
La hauteur de pomme de douche
indiquée est une suggestion, qui peut
être modifiée en fonction des besoins et
préférences du propriétaire.
Voir page 7 pour les
exigences relatives à la sec-
tion de tuyau du bec de la
baignoire.
La altura del cabezal de ducha que
se muestra aquí es sugerida. El dueño
de casa puede modificarla para adap-
tarla a sus necesidades y preferencias.
Consulte la página 7 para
conocer los requisitos para
el caño de bajada del surti-
dor de bañera.
4" (100 mm)
84⅝" (2150 mm)
8" - 18"
(200 - 457 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
drop-
ear ell
Do not use PEX
N’utilisez pas de tube
PEX
No use la tubería PEX

7
• Know and follow all applicable local plumbing
codes when determining the location of the diverter
tub spout.
• The tub spout drop can be either ½" or ¾" pipe.
Do not use plastic pipe.
• The drop must be 8"-18" (200 - 457 mm) long.
• Use only one elbow.
Failure to comply with these
requirements may result in stacking
(dripping from the showerhead while the tub
spout is in use). Stacking is not a product defect
and is not covered under the warranty.
The tub spout requires either a ¾" NPT
female fitting or a ½" NPT male nipple
recessed ⅜" (10 mm) behind the surface of the
finished wall.
• Vous devez respecter tous les codes de plomberie
locaux applicables pour déterminer l’emplacement
du bec de la baignoire.
• La section de tuyau du bec de la baignoire peut
être constituée d’un tuyau de ½ ou ¾ po.
N’utilisez pas de tuyau en plastique.
• La section doit mesure de 8 à 18 po
(200 - 457 mm) de longueur.
• Utilisez un seul coude.
Le fait de ne pas se conformer à
ces exigences pourrait entraîner un
écoulement superposé (un égouttement de
la pomme de douche pendant l’utilisation du bec
de la baignoire). Cet écoulement superposé ne
constitue pas une défaillance du produit et n’est
pas couvert par la garantie.
Le bec de la baignoire requiert un
raccord femelle NPT de ¾ po ou un
raccord mâle fileté NPT de ½ po encastré
à ⅜ po (10 mm) derrière la surface du mur fini.

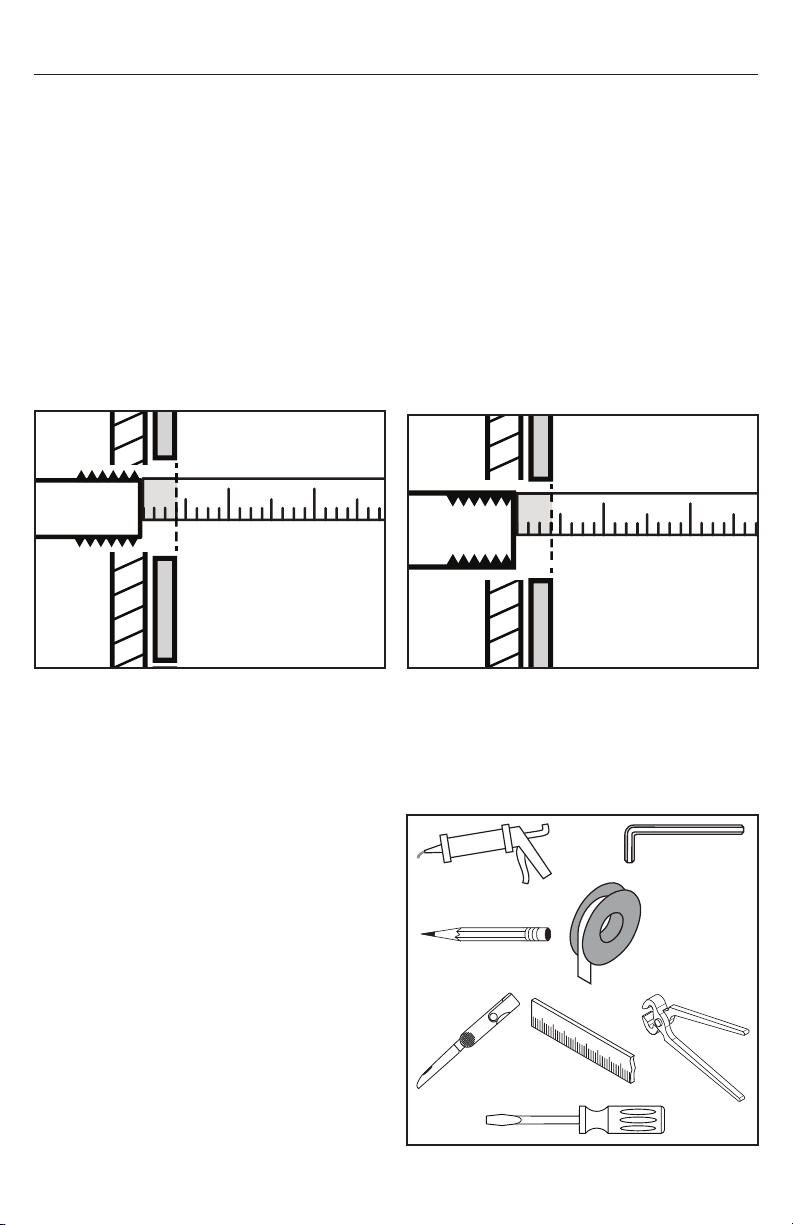

Diverter Tub Spout Requirements
Exigences Pour le Bec de Baignoire Inverseur
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT ¾" NPT

8
• Al determinar la ubicación del surtidor de bañera
se deben conocer y cumplir todos los códigos
locales aplicables de plomería.
• El caño de bajada del surtidor de bañera puede
ser un caño de ½ o de ¾".
No use caños de plástico.
• El caño de bajada debe tener entre 8" y 18" (200
- 457 mm)de longitud.
• Use solamente un codo.
No cumplir con estos requisitos puede
resultar en pérdidas (goteo del cabezal de
ducha mientras se usa el surtidor de bañera). Ese
tipo de pérdida no es un defecto del producto y
no está cubierta por la garantía.
El surtidor de ducha requiere una
conexión hembra NPT de ¾" o un niple
macho NPT de ½", embutidos a ⅜"
(10 mm) detrás de la superficie de la pared
terminada.
Requisitos para el surtidor de bañera tipo distribuidor
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT ¾" NPT
Tools Required / Outils Requis /
Herramientas Útiles
5 mm
4 mm
3 mm
2.5 mm
¹¹⁄₁₆"

9
Installation / Installation / Instalación
To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the finished wall surface.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie de
¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur fini.
Para evitar lesiones por escaldadura y
daños a la propiedad, asegúrese de que
los topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la superficie de la pared terminada.
Seal the wall around the plaster shield with water-
proof sealant.
Failure to seal the wall can lead to pos-
sible water damage.
Remove the flush insert screw, flush insert, and seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
¹⁄₁₆"-⅛"
1-2 mm
1
1
2
2
5 mm
1
2

10
Install the function block.
Tighten the screws.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“X”).
3
4 mm
4

11
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
90°
90°
5
6
4 mm

12

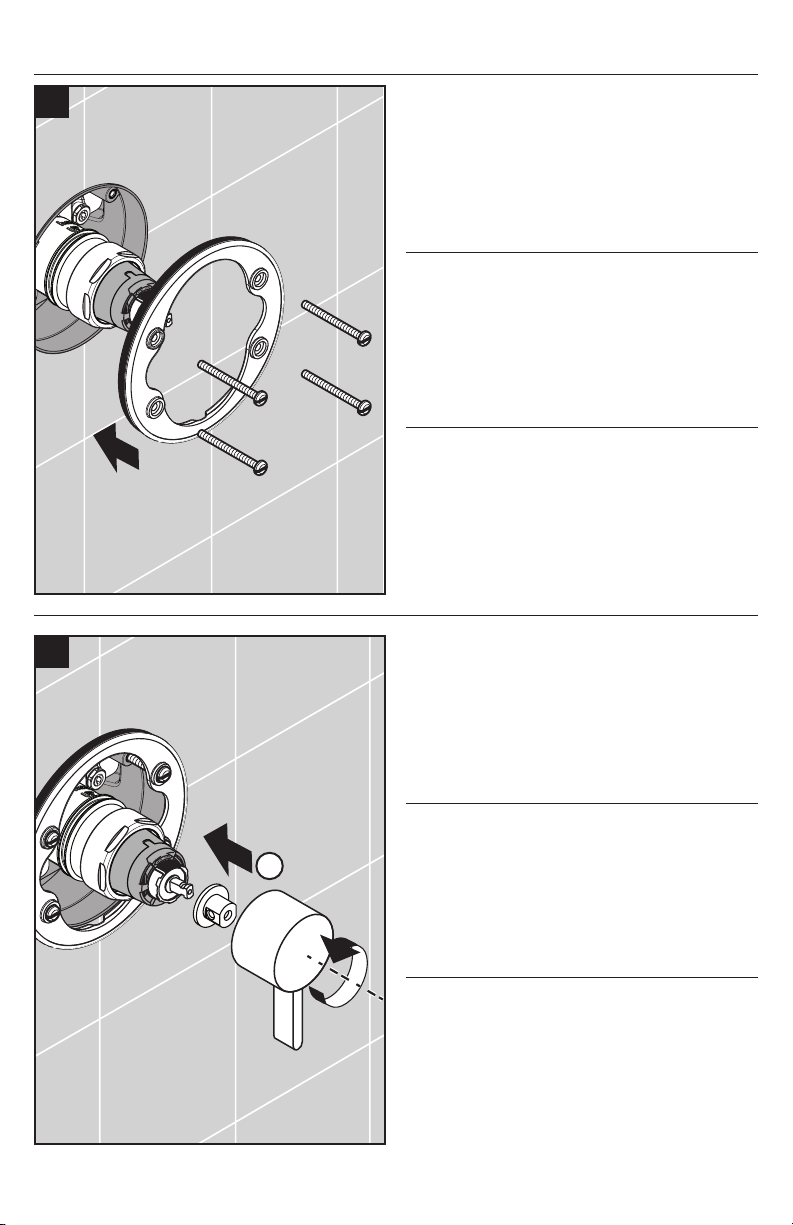

Install the carrier plate.
Test the valve:
Place the adapter and the handle on the stem.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la poignée sur la tige.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la manija en la espiga.
7
8
1

13
Turn the handle counter-clockwise as far as it will go.
Measure the temperature of the output water. Make
sure that cold water flows from the valve first.
Use caution with skin contact to hot
water to reduce the risk of scald injury.
If the valve opens through hot, reverse
the cartridge. See page 16.
If the maximum high temperature is
greater than 120°F (49° C) or that per-
mitted by local plumbing code, adjust
the rotational limit stop. See page 18.
Tournez la manette dans le sens antihoraire jusqu'a
l'extrémité de la plage.
Mettez le temperature de l'eau. Assurez-vous que
l'eau froide s'écoule de le robinet en premier.
Pour réduire les risques de blessures par
brûlure, évitez le contact de la peau avec
l’eau. Si le robinet s’ouvre en faisant
couler l’eau chaude, voir page 16.
Si la température maximale de l’eau est
supérieure à 120 °F (49° C) ou à la tem-
pérature permise par le code de plombe-
rie local, voir page 18.
Gire la manija en dirección contraria a las manecil-
las del reloj hasta que la manija pare.
Mida la temperatura del agua. Asegúrese que el
agua fría fluya de la válvula primero.
Para evitar lesiones por escaldadura,
evite el contacto de la piel con el agua.
Si la válvula abre en caliente, invierta el
cartucho. Ver página 16.
Si la temperatura máxima de salida es
mayor a 120°F (49° C) o la temperatura
permitida por el código de plomería lo-
cal, ver página 18.
9

14
Turn the water off. Remove the handle and the
adapter.
Fermez l'eau. Retirez la poignée et l'adapteur.
Cierre el agua. Retire la manija y el adaptador.
Lubricate the cartridge o-ring using a small amount of
white plumber's grease.
Install the sleeve.
Install the escutcheon.
Lubrifiez la joint torique sur la cartouche avec une
petite quantité de graisse de plomberie blanche.
Installez le manchon.
Installez l’écusson.
Lubrique la junta del cartucho con una pequeña
cantidad de grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
11
1
2
3
10
1
2

15
Install the handle adapter and the screw.
Install the handle.
Tighten the handle screw.
Installez l'adapteur et la vis.
Installez la poignée.
Serrez la vis de la poignée.
Instale el adaptador para la manija y el tornillo.
Instale el mando.
Apriete el tornillo.
Place a dab of waterproof sealant at the grout joints.
Do not caulk around the escutcheon!
Appliquer une petite quantité de l’agent d’étanchéité
aux joints de coulis.
N’appliquez pas de matériau de calfeu-
trage autour de l’écusson.
Coloque un poco de sellador a prueba de agua en
las uniones de la lechada de cemento.
No coloque masilla alrededor del
escudo.
12
2.5 mm

16
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
If the valve opens through hot, reverse the
cartridge.
To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Unscrew the nut.
Si le robinet s’ouvre en faisant couler l’eau
chaude, inversez la cartouche.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Dévissez l’écrou.
Si la válvula abre en caliente, invierta el
cartucho.
Para evitar lesiones por escaldadura y
daños a la propiedad, asegúrese de que
los topes estén cerrados.
Desenrosque la tuerca.
Do not attempt to pry the cartridge from
the function block by using a screwdriver.
Damage to the cartridge will result.
Place the adapter and the handle on the cartridge
stem.
Turn the handle counter-clockwise approximately ¼
turn after hitting the stop.
N’utilisez pas de tournevis comme levier
pour faire sortir la cartouche du bloc de
fonction. Ceci causerait des dommages à la
cartouche.
Placez l'adapteur et la poignée sur la tige de la
cartouche.
Tournez la poignée dans le sens antihoraire. Tournez-la
encore d’environ ¼ de tour après avoir atteint la butée.
No quite el cartucho del bloque de función
utilizando un destornillador. Esto hará que
el cartucho se dañe.
Coloque el adaptador y la manija en el vástago del
cartucho.
Gire la manija en sentido antihorario. Gire aproxima-
damente ¼ después de alcanzar el tope.
90°
90°
1
1
2
4 mm
2
12
stop!
+ ¼
turn

17
Levante el cartucho.
Gire el cartucho 180°, de modo que la marca del
“hot side” (lado caliente) quede a la derecha.
Instale el cartucho.
Instale la tuerca.
Retirez la cartouche.
Tournez la cartouche de 180°, de façon à ce que la
marque « hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Lift the cartridge out.
Turn the cartridge 180°, so that the "hot side" mark-
ing is on the right.
Install the cartridge
Install the nut.
Open the stops.
Continue the installation.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Poursuivez l’installation.
Abra los pasos del agua en los cierres de servicios.
Continúe la instalación.
90°
90°
3
1
24
3
4
4 mm

18
Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope
límite rotacional
Pull the white rotational limit stop outward.
Rotate clockwise to decrease the maximum tem-
perature. Rotate counter-clockwise to increase the
maximum temperature.
The temperature change per notch may be anywhere
from 4° - 16° F, depending on local inlet conditions.
Repeat as necessary.
When finished, make sure that the rotational limit stop
is fully retracted.
Continue the installation.
Tirez vers extérieur l’arrêt de limite de rotation et
tournez.
La température diminue dans le sens horaire et
augmente dans le sens antihoraire.
La variation de température est de 4 à 16 °F par
cran, selon la température de l’eau d’alimentation.
Refaites le réglage au besoin.
Lorsque vous avez fini, assurez-vous que l’arrêt de
limite de rotation soit complètement rétracté dans
sa position de logement.
Poursuivez l’installation.
Tire la parada de límite rotacional de color
blanco hacia afuera y girarla.
Al mover en dirección de las manecillas del reloj
reducirá la temperatura del agua de salida, y al
contrario aumentará la temperatura del agua de
salida.
El cambio de temperatura por cada diente (mu-
esca) puede ser de 4°F-16°F dependiendo de la
condición del agua de entrada. Si es necesario
repítalo.
Cuando haya terminado, asegúrese de que la
Parada de Límite Rotacional esté completamente
retraída a la posición sentada.
Continúe la instalación.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3

19
Installation / Installation / Instalación 72411XX1,14414XX1
1a
⁷⁄₁₆"
½" NPT
1b ¾" NPT
½" NPT Installation: Wrap the threads on the
nipple with plumbers' tape. Install the mounting
piece.
Seal the wall around the mounting piece using water-
proof sealant.
Failure to seal the wall may result in
water damage.
¾" NPT installation: Wrap the mounting piece
with plumbers' tape. Install the mounting piece.
Seal the wall around the mounting piece using water-
proof sealant.
Failure to seal the wall may result in
water damage.
Installation de ½ po NPT: Enveloppez les filets
sur le raccord fileté avec du ruban pour joints filetés.
Installez le raccord fileté.
Scellez le mur autour du raccord fileté à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Installation de ¾ po NPT: Enveloppez les filets
sur le raccord fileté avec du ruban pour joints filetés.
Installez le raccord fileté.
Scellez le mur autour du raccord fileté à l’aide d’un
agent d’étanchéité.
Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Instalacíon de ½" NPT: Envuelva las roscas del
niple con cinta de tubería. Instale el niple.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Instalacíon de ¾" NPT: Envuelva las roscas del
niple con cinta tubería. Instale el niple.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
⁷⁄₁₆"
1
2
3
1
2
3

20
3 mm
1.48 ft-lb
/ 2 Nm
1
2
Install the spout.
Tighten the screw.
Installez le bec.
Serrez la vis.
Instale el surtidor.
Apriete el tornillo.
2
