Hans Grohe AXOR Strack V 12115000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR   /   30 Starck V
12115000

Montage siehe Seite 32
Serviceteile (siehe Seite 38)
Wartung (siehe Seite 34)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Bedienung (siehe Seite 34)
• Wie bei allen Armaturen darf morgens oder nach Stagnationszeiten
> 4 h der erste halbe Liter nicht als Trinkwasser verwendet werden. In
subtropischen und tropischen Ländern darf generell der erste halbe
Liter nicht verwendet werden. (Weitere Informationen sind bei den
örtlichen Umwelt- und Gesundheitsämtern erhältlich.)
• Sollte die Armatur für mehr als drei Tage (z. B. während des Urlaubs)
nicht in Gebrauch sein, muss das Restwasser aus dem Auslauf gegos-
sen werden damit keine Moskitobrutstätte entsteht.
• Wenn das Wasser über einen längeren Zeitraum steht, gelangen
durch die Umwelt Verschmutzungen ins Wasser. Der Glasaufsatz
ist daher in regelmäßigen Abständen (mindestens 1 x wöchentlich)
komplett zu reinigen, in subtropischen und tropischen Ländern sogar
täglich.
• Der Glasauslauf erfordert einen sorgfältigen Umgang.
Reinigung (siehe Seite 35 und beiliegende Broschüre)
Durchflussdiagramm (siehe Seite 37)
Maße (siehe Seite 37)
Montagebeispiele (siehe Seite 31
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Glasauslauf kann heißes Wasser beinhalten. Dies kann zu Verbrühungen
führen.
Staub oder sonstige Feststoffe können sich im offenen Auslauf auf oder im
Wasser ablagern.
Reinigungsmittel oder sonstige gesundheitsschädliche Flüssigkeiten können sich
mit dem stehenden Wasser vermischen.
Das Wasser kann durch sonstige äußere Einflüsse verderben.
Durch den offenen Wasserlauf besteht die Gefahr, dass Verschmutzungen von
außen eintreten können.
Ein beschädigter Glasauslauf muss ausgetauscht werden, ansonsten besteht
Verletzungsgefahr.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Das Produkt ist nur für den privaten Bereich geeignet, nicht für den halböffentli-
chen und öffentlichen Bereich.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Die Armatur ist mit einem Laminarstrahl ausgerüstet, der die natürliche Seite des
Lebenselements Wasser unterstreicht.
Da es sich bei einem Laminarstrahl um einen Strahl ohne Luftbeimischung han-
delt, empfehlen wir zur Vermeidung von Spritzwasser die Verwendung von extra
tiefen Waschbecken.
Weitere Informationen können Sie der Axor Armaturen-Waschtisch-Matrix entneh-
men.
Weitere Möglichkeiten zur Vermeidung von Spritzwasser sind die Veränderung
des Auftreffpunktes vom Wasserstrahl im Waschbecken durch Schwenken des
Auslaufs oder das Deaktivieren des Wirbels durch Lösen des Strahlformers.
(siehe Seite 33 Abb. a - c)
• Das Ablaufventil darf nur zum bestimmungsgemäßen Gebrauch verwendet wer-
den. Das Befestigen von anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,15 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Der Glasauslauf enthält Bleioxid.
Deutsch
Strahlkörper #92341000 (empfohlen bei Betriebsdruck < 0,15 MPa)
Verlängerung #38960000
Sonderzubehör (nicht im Lieferumfang enthalten)
2
i
Prüfzeichen (siehe Seite 38)

Montage voir pages 32
Pièces détachées (voir pages 38)
Entretien (voir pages 34)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Instructions de service (voir pages 34)
• Comme pour toutes les robinetteries, le premier demi-litre ne doit pas
servir d'eau potable le matin ou après des durées de stagnation >
4 h. D'une manière générale, le premier demi-litre ne doit pas être
utilisé dans les pays subtropicaux et tropicaux. (De plus amples infor-
mations sont disponibles auprès des services publics de l'environne-
ment et de la santé.)
• Au cas où la robinetterie ne devrait pas être utilisée pendant plus
de trois jours (par ex. pendant des congés), vider l'eau résiduelle au
niveau de la sortie, pour éviter que des moustiques n'y fassent leur
nid.
• Lorsque l'eau stagne pendant une période prolongée, les encras-
sements s'infiltrent dans l'eau à la suite de la pollution de l'environ-
nement. C'est la raison pour laquelle la partie en verre doit être
complètement nettoyée à intervalles réguliers (au moins 1 x par
semaine), et même une fois par jour dans les pays subtropicaux et
tropicaux.
• La sortie en verre réclame une manipulation soignée.
Nettoyage (voir pages 35 et brochure ci-jointe)
Diagramme du débit (voir pages 37)
Dimensions (voir pages 37)
Exemples de montage (voir pages 31
Ne pas utiliser de silicone contenant de l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
La sortie en verre peut contenit de l'eau brûlante risquant de provoquer des
brûlures.
La poussière ou d'autres corps solides risquent de se déposer sur ou dans l'eau,
au niveau de la sortie ouverte.
Des détergents ou d'autres liquides nocifs pour la santé risquent de se mélan-
ger à l'eau stagnante.
L'eau risque de se polluer à la suite d'autres influences extérieures.
Lorsque le courant d'eau est ouvert, des encrassements risquent de s'infiltrer à
partir de l'extérieur.
Toute sortie en verre endommagée doit être remplacée, afin d'éviter tout risque
de blessures.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Après le montage, tout dommage de transport ou de surface ne pourra pas être
reconnu.
• Le produit ne convient qu'à un usage privé et non à un usage semi-publique et
publique.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• La robinetterie est équipée d'un jet laminaire soulignant le côté naturel de l'élé-
ment vital qu'est l'eau.
Vu que le jet laminaire est un jet sans mélange d'air, nous recommandons l'utilisa-
tion de lavabos très profonds pour éviter des éclaboussures d'eau.
Pour de plus amples informations, consulter la matrice de lavabos-robinetteries
d'Axor.
D'autres possibilités pour éviter les éclaboussures d'eau consistent à modifier
l'impact du jet d'eau dans le lavabo, en faisant pivoter la sortie ou en désactivant
le tourbillonnement par le desserrage du régulateur de pressions. (voir pages 33
Fig. a - c)
• La vanne d'écoulement ne doit être utilisée qu'aux fins auxquelles elle a été
conçue. La fixation d'autres objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
Informations techniques
Robinetterie équipée en série d’un EcoSmart® (limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,15 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau potable!
L'écoulement en verre contient de l'oxyde de plomb.
Français
Partie jet #92341000 (recommandé pour une pression de service <
0,15 MPa)
jeu de rallonge #38960000
Accessoires en option (ne fait pas partie de la fourni-
ture)
3
i
Classification acoustique et débit (voir pages 38)

Assembly see page 32
Spare parts (see page 38)
Maintenance (see page 34)
The check valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least once
a year).
Operation (see page 34)
• As with all other fittings, do not use the first half liter as drinking water
in the mornings or after standstill of > 4 h. In subtropical and tropical
countries, the first half liter of water must generally be discarded.
(For more information, contact your local environmental or health
authorities.)
• After the fitting has been out of use for more than three days (for
example during vacation), discard the residual water from the outlet
to prevent moscitoe breeding.
• When the water is stagnant over a prolonged period of time, dirt
particles from the environment will get into the water. For this reason,
the entire glass spout must be cleaned in regular intervals (at least
once per week), and daily in subtropical and tropical countries.
• The glass spout must be treated with care.
Cleaning (see page 35 and enclosed brochure)
Flow diagram (see page 37)
Dimensions (see page 37)
Installation example (see page 31
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
There may be hot water in the glass spout. Risk of scalding.
Dust and other solid particles may deposit in the open spout on or in the water.
Detergents or other harmful liquids may mix with the stagnant water.
The water may go bad due to other external influences.
Because of the open design of the water spout, contamination from outside may
enter the unit.
A damaged glass spout must be replaced. Risk of injury.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• After it has been installed, no transport or surface damage will be honoured.
• The product is only suitable for private use. It is unsuitable for use in semi-public
and public areas.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be oberserved.
• Please pay attention to the fact that the mixer is equipped with a laminar spray.
This enhances the natural aspects of water as element of life.
As this laminar spray does not contain any air, we recommend the use of very
deep washbasins to reduce splashing.
For further recommendations please consult the Axor Mixer/ Wash Basin Matrix.
To reduce splashing, you can also change the point where the water jet hits the
washbasin. To do so, swivel the spout or loosen the spray former to disable the
vortex. (see page 33 Fig. a - c)
• The drain valve must only be used as intended. It is not allowed to attach other
objects to the drain valve, for example a semi-pedestal.
Technical Data
This mixer series-produced with EcoSmart® (flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,15 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
The glass outlet contains lead oxide.
English
spray body #92341000 (recommended at operating pressure <
0,15 MPa)
extension #38960000
Special accessories (order as an extra)
4
i
Test certificate (see page 38)

Montaggio vedi pagg. 32
Parti di ricambio (vedi pagg. 38)
Manutenzione (vedi pagg. 34)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Procedura (vedi pagg. 34)
• Come per tutti i rubinetti, la mattina o dopo tempi di stagnazione >
4 h, il primo mezzo litro di acqua non deve essere utilizzato come
acqua potabile. In Paesi subtropici e tropici generalmente il primo
mezzo litro di acqua non deve essere assolutamente utilizzato. (Altre
informazioni possono essere richieste presso gli enti pubblici locali
per l'ambiente e la salute.)
• Se il rubinetto non viene usato per più di tre giorni (p. es. durante le
vacanze), occorre scaricare l'acqua residua dallo scarico affinché
non venga a crearsi un luogo di cova di moscerini.
• Quando l'acqua è ferma per un lungo periodo, attraverso l'ambiente
nell'acqua si introduce sporcizia. L'inserto di vetro va quindi comple-
tamente pulito a intervalli regolari (almeno 1 volta la settimana), nei
paesi subtropici e tropici addirittura quotidianamente.
• Lo scarico di vetro richiede un uso accurato.
Pulitura (vedi pagg. 35 e brochure allegata)
Diagramma flusso (vedi pagg. 37)
Ingombri (vedi pagg. 37)
Esempio di installazione (vedi pagg. 31
Non utilizzare silicone contenente acido acetico!

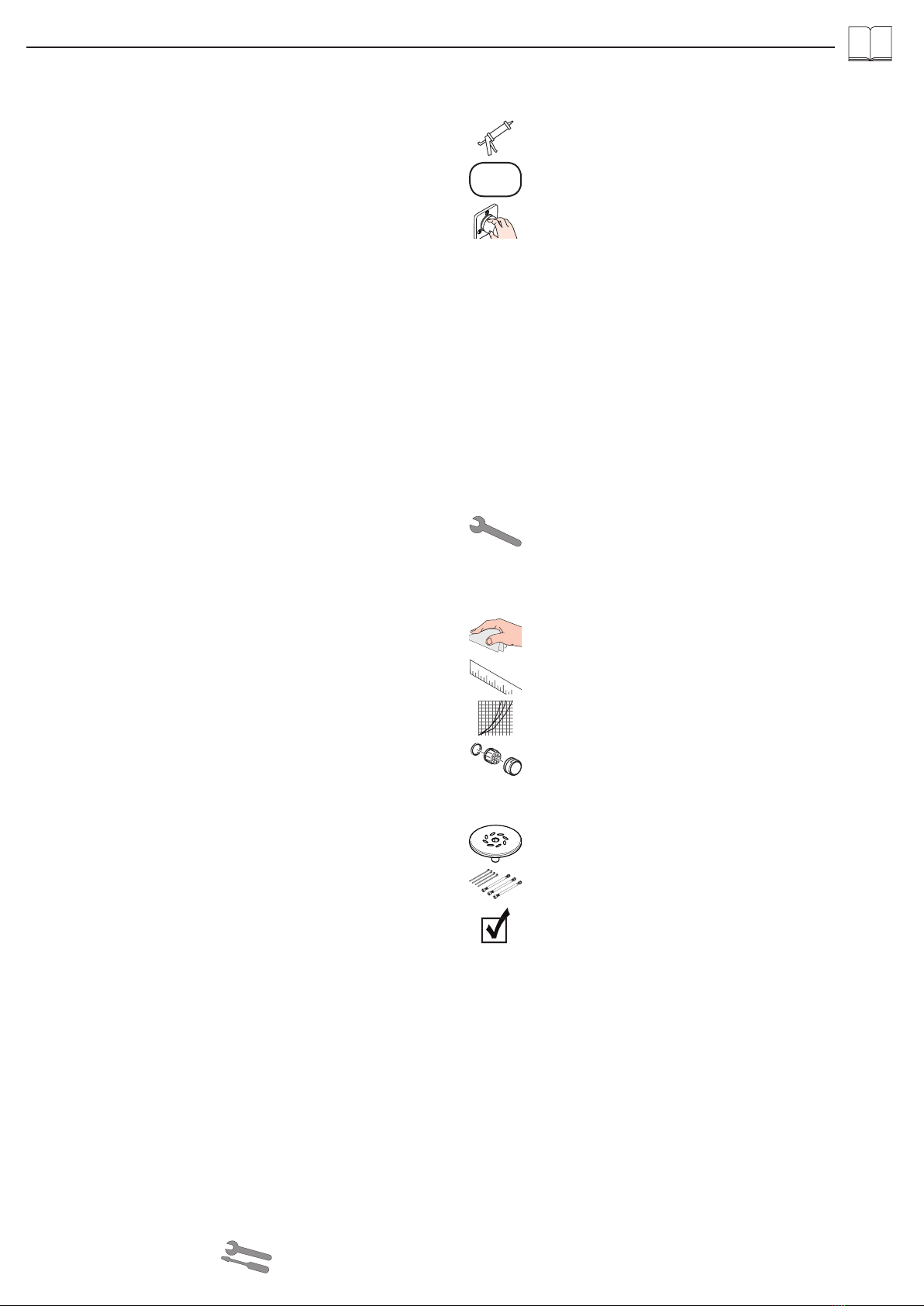

Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Lo scarico di vetro può contenere acqua che scotta. Questo può causare
ustioni.
Nello scarico aperto possono depositarsi polvere o materie solide sull'acqua o
nell'acqua.
Detergenti o altri liquidi nocivi alla salute possono mescolarsi con l'acqua
esistente.
L'acqua può alterarsi per mezzo di altri influssi esterni.
Attraverso lo scarico aperto sussiste il pericolo che lo sporco possa infiltrarsi
dall'esterno.
Uno scarico di vetro danneggiato deve essere sostituito, altrimenti sussiste il
pericolo di lesioni.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Una volta eseguito il montaggio, non verranno riconosciuti eventuali danni di
trasporto o delle superfici.
• Il prodotto è adatto solo per l'uso privato, non per il settore semi-pubblico e
pubblico.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Il rubinetto è dotato di un getto laminare, che evidenzia il lato naturale dell'ele-
mento vitale - l'acqua.
Siccome si tratta di un getto d'acqua laminare senza aggiunta di aria, per evitare
spruzzi d'acqua raccomandiamo l'impiego di lavandini extra profondi.
Ulteriori informazioni sono riportate nella matrice rubinetti-lavabi Axor.
Altre possibilità di evitare spruzzi d'acqua consistono nel cambiare il punto d'im-
patto del getto d'acqua nel lavabo, orientando lo scarico o disattivando il vortice
allentando il diffusore del getto. (vedi pagg. 33 Fig. a - c)
• Utilizzare la valvola di scarico solo conforme alla destinazione. Non è consenti-
to fissare altri oggetti, ad es. una semi-colonna, alla valvola di scarico.
Dati tecnici
Questo miscelatore è dotato di serie del EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,15 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Lo scarico di vetro contiene ossido di piombo
Italiano
Corpo del getto #92341000 (raccomandato con pressione d'esercizio
< 0,15 MPa)
prolunga #38960000
Accessori speciali (non contenuto nel volume di fornitura)
5
i
Segno di verifica (vedi pagg. 38)

Montaje ver página 32
Repuestos (ver página 38)
Mantenimiento (ver página 34)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Manejo (ver página 34)
• Como con el resto de los grifos, por las mañanas o tras un periodo
de estancamiento > 4 horas no se debe utilizar el primer medio litro
de agua para beber. En países subtropicales y tropicales no se debe
utilizar en general el primer medio litro de agua. (Más información
en los organismos locales de medio ambiente y salud.)
• Si no se va a utilizar el grifo durante más de tres días (p. ej. durante
las vacaciones), hay que vaciar el agua restante del sifón para que
no se forme una incubación de mosquitos.
• Cuando el agua permanece estancada durante un largo periodo de
tiempo se carga con partículas contaminantes del medio ambiente.
Por esa razón es necesario limpiar la pieza de cristal periódica-
mente (al menos una vez por semana), en países subtropicales y
tropicales incluso cada día.
• La salida de cristal requiere un tratamiento cuidadoso.
Limpiar (ver página 35 y folleto anexo)
Diagrama de circulación (ver página 37)
Dimensiones (ver página 37)
Ejemplos de montaje (ver página 31
No utilizar silicona que contiene ácido acético!

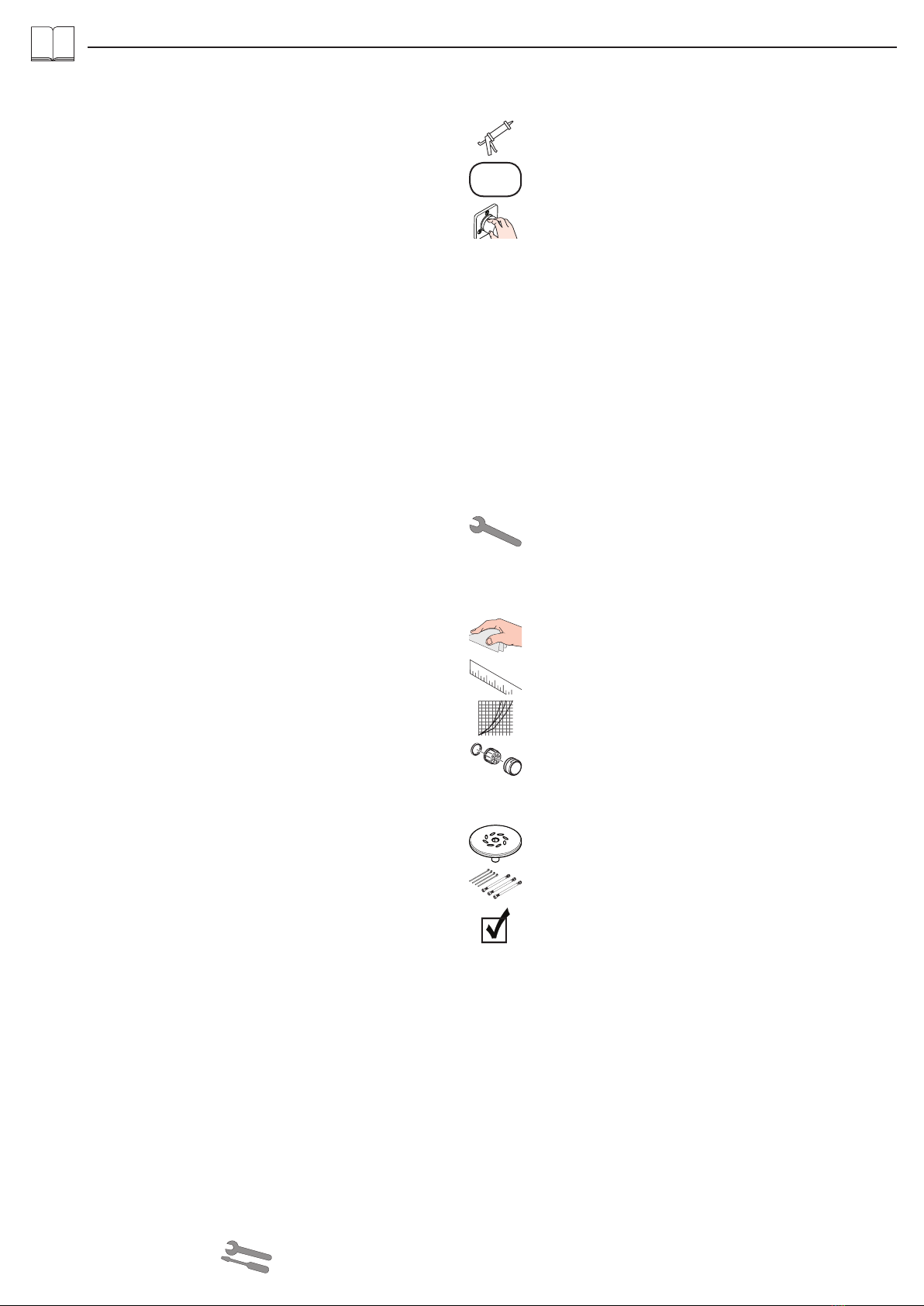

Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
La salida de cristal puede contener agua caliente, que puede causar quema-
duras.
En la salida abierta se puede depositar polvo u otros sólidos en el agua o su
superficie.
Los productos de limpieza u otros fluidos tóxicos pueden mezclarse con el
agua estancada.
El agua puede deteriorarse por acción de otros agentes externos.
Al estar abierta la salida de agua existe riesgo de entrada de suciedad desde
el exterior.
Es obligatorio cambiar la salida de cristal si está dañada, de lo contrario existe
peligro de lesión.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Después de la instalación so se reconoce ningún daño de transporte o de
superficie.
• El producto solo es apto para el uso privado, no para zonas semipúblicas y
públicas.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• El grifo está equipado con un chorro laminar que subraya el carácter natural del
agua como elemento vital.
El chorro laminar es un chorro sin mezcla de aire, para evitar salpicaduras de
agua se recomienda utilizar lavabos muy profundos.
Encontrará más información en la matriz de lavabos-grifos Axor.
Otras opciones para evitar las salpicaduras de agua son: modificar el punto
de impacto del chorro de agua en el lavabo girando la salida o desactivar el
remolino abriendo el formador de chorro. (ver página 33 Fig. a - c)
• La válvula de desagüe solo puede ser utilizada para el uso especificado. No se
permite fijar a la válvula de desagüe otros objetos, como una semicolumna.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart® (limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,15 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
La salida de cristal contiene óxido de plomo.
Español
Cuerpo del chorro #92341000 (Presión de servicio recomendada <
0,15 MPa)
Prolongación #38960000
Opcional (no incluido en el suministro)
6
i
Marca de verificación (ver página 38)

Montage zie blz. 32
Service onderdelen (zie blz. 38)
Onderhoud (zie blz. 34)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Bediening (zie blz. 34)
• Zoals bij alle armaturen mag 's morgens of na stilstandtijden > 4 h
de eerste halve liter niet als drinkwater gebruikt worden. In subtro-
pische en tropische landen mag algemeen de eerste halve liter niet
gebruikt worden. (Meer informatie verkrijgt u bij de lokale milieu- en
gezondheidsdiensten.)
• Als de armatuur langer dan drie dagen (bv. Tijdens een vakantie)
niet gebruikt wordt, moet het restwater uit de uitloop gegoten wor-
den zodat geen broedhaard voor de malariamug ontstaat.
• Als het water gedurende een langere periode stilstaat, komen door
de omgeving verontreinigingen in het water terecht. Het glazen
opzetelement moet daarom regelmatig (minstens 1 x wekelijks)
volledig gereinigd worden, in subtropische en tropische landen zelfs
dagelijks.
• De glazen uitloop vereist een zorgvuldig gebruik.
Reinigen (zie blz. 35 en bijgevoegde brochure)
Doorstroomdiagram (zie blz. 37)
Maten (zie blz. 37)
Montagevoorbeelden (zie blz. 31
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De glazen uitloop kann heet water bevatten. Dat kan brandwonden veroorza-
ken.
Stof of ander vuil kan zich in de open uitloop of in het water vastzetten.
Reinigingsmiddelen of andere schadelijke vloeistoffen kunnen zich met het
stilstaande water vermengen.
Het water kan door andere externe invloeden bederven.
Door de open waterstroom bestaat het gevaar dat verontreinigingen van
buitenaf kunnen optreden.
Een beschadigde glazen uitloop moet vervangen worden, zoniet bestaat
verwondingsgevaar.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• Het product is enkel geschikt voor het privébereik, niet voor het semi-openbare en
openbare bereik.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• De armatuur is uitgerust met een laminaire straal die het natuurlijke aspect van
het levenselement water benadrukt.
Aangezien aan een laminaire straal geen lucht wordt toegevoegd, adviseren wij
ter voorkoming van spatwater het gebruik van extra diepe wastafels.
Meer informatie vindt u in de Axor armaturen-wastafel-matrix.
Meer mogelijkheden ter voorkoming van spatwater zijn de verandering van het
raakpunt van de waterstraal in de wastafel door de uitloop te zwenken of de
kolk te deactiveren door de straalvormer los te draaien. (zie blz. 33 Afb. a - c)
• De uitlaatklep mag enkel gebruikt worden voor het reglementaire gebruik. Het
bevestigen van andere voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,15 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
De glazen uitloop bevat loodoxyde.
Nederlands
Straallichaam #92341000 (aanbevolen bij bedrijfsdruk < 0,15 MPa)
Verlengstuk #38960000
Toebehoren (behoort niet tot het leveringspakket)
7
i
Keurmerk (zie blz. 38)

Montering se s. 32
Reservedele (se s. 38)
Service (se s. 34)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Brugsanvisning (se s. 34)
• Lige som ved alle armaturer må den første halve liter ikke bruges
som drikkevand om morgenen eller efter stagnationstider > 4 h. I
subtropiske og tropiske lande må den første halve liter generelt ikke
bruges som drikkevand. (yderligere informationer fås hos de lokale
miljø- og sundhedsforvaltninger.)
• Hvis armaturet ikke er i brug i tre dage (f.eks. under ferien), skal over-
skydende vand lukkes ud af udløbet, så der ikke opstår ynglesteder
for myg.
• Hvis vandet står i et længere tidspunkt, trænger snavs ind i vandet
som følge af miljøomgivelserne. Hele glaspåsatsen skal derfor rengø-
res med regelmæssige mellemrum (mindst 1 x om ugen), i subtropi-
ske og tropiske lande endda hver dag.
• Glasudløbet skal håndteres forsigtigt.
Rengøring (se s. 35 og vedlagt brochure)
Gennemstrømningsdiagram (se s. 37)
Målene (se s. 37)
Monteringseksempler (se s. 31
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Glasudløbet kan indeholde varmt vand. Dette kan føre til skoldninger.
Støv eller andre fedtstoffer kan aflejre sig i det åbne udløb eller i vandet.
Rengøringsmidler eller andre sundhedsfarlige væsker kan blande sig med det
stående vand.
Vandet kan fordærve som følge af andre påvirkninger udefra.
Gennem det åbne vandløb er der fare for, at snavs kan trænge ind udefra.
Et beskadiget glasudløb skal udskiftes, ellers er der fare for kvæstelser.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Efter monteringen godkendes transportskader eller skader på overfladen ikke
længere.
• Produktet er kun egnet til privat brug, ikke til halvåbent og offentligt område.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Armaturet er udstyret med en laminarstråle, der understreger den naturlige side
af vandets livselement.
Da en laminarstråle er en stråle uden lufttilførsel, anbefales det at bruge ekstra
dybe vaskekummer for at undgå stænkvand.
Yderligere informationer kan fremgår af Axor armatur-vaskebord-matrix.
Yderligere muligheder at undgå stænkvand på er at ændre det punkt, vand-
strålen rammer nede i vaskekummen; dette gøres ved at svinge udløbet eller
deaktivere hvirvlen ved at løsne stråleformeren. (se s. 33 Fig. a - c)
• Afløbsventilen må kun bruges til det fastlagte formål. Det er ikke tilladt at fastgøre
andre genstande f.eks. en halvsøjle til afløbsventilen.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,15 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Glasudløbet indeholder blyoxid.
Dansk
Stråleelement #92341000 (anbefalet ved driftstryk < 0,15 MPa)
Forlængersæt #38960000
Specialtilbehør (ikke med i leveringsomfang)
8
i
Godkendelse (se s. 38)

Montagem ver página 32
Peças de substituição (ver página 38)
Manutenção (ver página 34)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Funcionamento (ver página 34)
• Como é o caso em todas as misturadoras, recomenda-se a não
utilização do primeiro meio litro de água, de manhã ou após longas
paragens > 4 h, para fins de consumo. Em países subtropicais ou
tropicais o primeiro meio litro não pode ser utilizado. (Mais informa-
ções podem ser obtidas junto das entidades públicas ambientais e
de saúde pública.)
• Se a misturadora não for utilizada durante mais de três dias (p. ex.
durante as férias), deve-se eliminar os restos de água na saída do
bico, a fim de a evitar a formação de um sítio de reprodução de
mosquitos.
• Se a água estiver parada durante um longo período, ocorem infiltra-
ções de sujidade pelo meio ambiente. Assim sendo, a peça em vidro
deve ser limpa regularmente (mín. 1 x semana), em países tropicais
ou subtropicais até diariamente.
• O bico em vidro tem que ser manuseado com cuidado.
Limpeza (ver página 35 e brochura em anexo)
Fluxograma (ver página 37)
Medidas (ver página 37)
Exemplos de montagem (ver página 31
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O bico em vidro pode conter água quente. Este pode causar queimaduras.
Pó ou outras substâncias sólidas podem depositar-se no bico aberto ou na
água.
Produtos de limpeza ou outros líquidos nocivos para a saúde podem misturar-
-se com a água parada.
A água pode ficar imprópria para consumo devido a outras influências exter-
nas.
Devido ao curso de água aberto existe o perigo de infiltração de sujidade por
fora.
Um bico de vidro danificado tem que ser substituído, de modo a evitar possí-
veis perigos de ferimentos.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Após a montagem não são aceites quaisquer danos de transporte ou de super-
fície.
• O produto foi exclusivamente concebido para o uso privado e não se destina ao
uso público ou semipúblico.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• Esta misturadora produz um jato laminar que sublinha a característica natural do
elemento vital, a água.
Visto que o jato laminar não contém qualquer adição de ar, recomendamos
a utilização de lavatórios especialmente fundos, de modo a evitar salpicos de
água.
Mais informações podem ser consultadas na matriz de lavatórios/misturadoras
Axor.
Outras possibilidades para prevenir salpicos de água são a modificação do
ponto de impacto do jato de água no lavatório, girando o bico ou desligando o
vórtice através do desencaixe do moldador de jato. (ver página 33 Fig. a - c)
• A válvula de escoamento só pode ser utilizada para o fim para o qual foi con-
cebida. Não é permitida a fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
Dados Técnicos
Misturadoras produzidas em série com EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,15 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
O vidro contém óxido de chumbo.
Português
Corpo do jato #92341000 (Recomendado a uma pressão de serviço
< 0,15 MPa)
Crescente #38960000
Acessórios especiais (não incluído no volume de forne-
cimento)
9
i
Marca de controlo (ver página 38)

Montaż patrz strona 32
Części serwisowe (patrz strona 38)
Konserwacja (patrz strona 34)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być kontro-
lowane (przynajmniej raz w roku).
Obsługa (patrz strona 34)
• Jak w przypadku wszystkich armatur, nad ranem lub po czasie
niekorzystanie dłuższym od 4 godzin nie można używać pierwsze-
go pół litra wody do picia. W krajach o klimacie subtropikalnym i
tropikalnym zwykle nie można wcale używać pierwszego pół litra
wody. (Dalsze informacje dostępne są w miejscowych urzędach
zdrowia i środowiska naturalnego.)
• Jeżeli armatura nie ma być używana przez ponad trzy dni (np.
w trakcie urlopu), należy usunąć resztę wody z wylotu, żeby nie
powstała wylęgarnia komarów.
• Gdy woda stoi przez dłuższy okres czasu, przedostają się do niej
ze środowiska naturalnego zanieczyszczenia. Nakładkę szklaną
należy z tego względu całkowicie czyścić w regularnych odstępach
czasu (co najmniej 1 raz w tygodniu, a w krajach subtropikalnych i
tropikalnych nawet codziennie).
• Wylot szklany wymaga pieczołowitej obsługi.
Czyszczenie (patrz strona 35 i dołączona broszura)
Schemat przepływu (patrz strona 37)
Wymiary (patrz strona 37)
Przykłady montażowe (patrz strona 31
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Szklany wylot może zawierać gorącą wodę. Może to prowadzić do popa-
rzeń.
W otwartym wylocie lub w wodzie może się zbierać kurz lub inne substancje
stałe.
Z wodą stojącą mogą się wymieszać środki czyszczące lub inne szkodliwe dla
zdrowia ciecze.
Woda może się zepsuć z powodu innych wpływów zewnętrznych.
Otwarty wylot wody zawiera niebezpieczeństwo pojawienia się zanieczysz-
czeń zewnętrznych.
Uszkodzony wylot szklany należy wymienić; w przeciwnym wypadku istnieje
niebezpieczeństwo zranienia.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Produkt nadaje się do użytku jedynie prywatnego, a nie do półpublicznego
wzgl. publicznego.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Armatura ta wyposażona jest w strumień płaski, który podkreśla naturalną stronę
wody jako elementu życia.
Ze względu na to, iż w przypadku strumienia płaskiego chodzi o strumień bez
domieszki powietrza, zaleca się do uniknięcia wody rozpryskowej używanie
wyjątkowo głębokiej umywalki.
Dalsze informacje można znaleźć pod matrycą umywalki armaturowej Axor.
Dalsze możliwości uniknięcia wody rozpryskowej można osiągnąć poprzez
zmianę punktu uderzenia strumienia wody w umywalce poprzez przechylenie
wylotu lub dezaktywację wirów poprzez poluzowanie kształtownika przepływu.
(patrz strona 33 Rys. a - c)
• Zawór odpływowy można używać tylko zgodnie z przeznaczeniem. Moco-
wanie innych przedmiotów, np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
Dane techniczne
Armatura produkowana seryjnie z funkcją EcoSmart® (ogranicznik
przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,15 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Wylot szklany zawiera tlenek ołowiu.
Polski
Dysza #92341000 (zalecana przy ciśnieniu roboczym < 0,15 MPa)
Przedłużka #38960000
Wyposażenie specjalne (Nie jest częścią dostawy)
10
i
Znak jakości (patrz strona 38)

Montáž viz strana 32
Servisní díly (viz strana 38)
Údržba (viz strana 34)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Ovládání (viz strana 34)
• Stejně jako u ostatních armatur se nesmí ráno nebo při stagnaci vody
v armatuře > 4 h používat první půl litr jako pitná voda. V subtro-
pických a tropických oblastech platí obecně pravidlo nepoužívat
prvního půl litru vody. (Více informací obdržíte u místních úřadů pro
životní prostředí a zdravotnictví.)
• Pokud nebude armatura používána po dobu delší než tři dny (např.
během dovolené), je nezbytné vypustit zbytkovou vodu z odtoku,
aby se zabránilo případnému vzniku komáří líhně.
• Pokud voda stojí delší dobu, dostávají se do ní nečistoty z okolního
prostředí. Skleněnou násadu proto musíte pravidelně kompletně
vyčisti (alespoň 1 x týdně), v subtropických a tropických oblastech
dokonce denně.
• Skleněná výpust vyžaduje pečlivé zacházení.
Čištění (viz strana 35 a přiložená brožura)
Diagram průtoku (viz strana 37)
Rozmìry (viz strana 37)
Příklady montáže (viz strana 31
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Ve skleněné výpusti může být horká voda. Může dojít k popálení.
Prach nebo jiné pevné látky se mohou ukládat v otevřené výpusti na povrchu
vody nebo ve vodě.
Čistící prostředky nebo jiné škodlivé kapaliny se mohou smíchat s vodou ve
výpusti.
Může dojít ke zhoršení kvality vody také jinými vnějšími vlivy.
Z důvodu otevřené výpusti může dojít k vniknutí vnějších nečistot.
Poškozená skleněná výpust musí být vyměněna, jinak hrozí nebezpečí úrazu.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Tento produkt je vhodný pouze pro soukromé domácnosti, nikoliv však pro polo-
veřejné a veřejné prostory.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Armatura je vybavena laminárním prouděním, které zdůrazňuje přirozenou
stránku vodního elementu.
Vzhledem k tomu, že je laminární proud bez příměsi vzduchu, doporučujeme
zvlášť hluboké umyvadlo, aby nedocházelo k vystřikování vody.
Více informací najdete v pod Axor-Armatury-Umyvadlo.
Jiné způsoby, jak zabránit stříkající vodě, je změna bodu dopadu vodního paprs-
ku v umyvadle otočením výpusti nebo vypnutím víru prostřednictvím povoleného
tvarovače vodního proudu. (viz strana 33 Obr. a - c)
• Vypouštěcí ventil je povoleno používat pouze dle určení. Připevňování jiných
předmětů např. polosloupů k vypouštěcímu ventilu není přípustné.
Technické údaje
Armatura je sériově vybavena zařízením EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,15 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Skleněný výtok obsahuje oxid olovnatý.
Česky
Perlátor #92341000 (doporučujeme při provozním tlaku < 0,15 MPa)
prodloužení #38960000
Zvláštní příslušenství (není součástí dodávky)
11
i
Zkušební značka (viz strana 38)

Montáž viď strana 32
Servisné diely (viď strana 38)
Údržba (viď strana 34)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s národ-
nými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz
ročne).
Obsluha (viď strana 34)
• Tak ako pri všetkých armatúrach sa ráno alebo po dobách stagnácie
> 4 h nesmie prvý pol liter vody použiť ako pitná voda. V subtro-
pických a tropických krajinách sa vo všeobecnosti nesmie použiť
prvý pol liter vody. (Ďalšie informácie je možné získať na miestnych
úradoch životného prostredia a zdravotných úradoch.)
• Ak by sa armatúra nepoužívala dlhšie ako tri dni (napr. počas dovo-
lenky), musí sa zostatková voda vyliať z výtoku, aby nedochádzalo k
vzniku liahne moskytov.
• Ak voda stojí dlhšiu dobu, dostávajú sa do vody nečistoty z prostre-
dia. Sklenený nadstavec sa preto musí v pravidelných intervaloch
kompletne očistiť (minimálne 1 x týždenne), v subtropických a tropic-
kých krajinách dokonca každý deň.
• Sklenený výtok vyžaduje starostlivé zaobchádzanie.
Čistenie (viď strana 35 a priložená brožúra)
Diagram prietoku (viď strana 37)
Rozmery (viď strana 37)
Príklady montáže (viď strana 31
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Sklenený výtok môže obsahovať horúcu vodu. Toto môže viesť k obareninám.
Prach alebo iné pevné látky sa môžu usadzovať v otvorenom výtoku na alebo
vo vode.
Čistiace prostriedky alebo iné zdraviu škodlivé kvapaliny sa môžu zmiešať so
stojacou vodou.
Voda sa môže pokaziť prostredníctvom iných vonkajších vplyvov.
Hrozí nebezpečenstvo, že by sa dnu mohli dostať nečistoty cez otvorený tok
vody.
Poškodený sklenený výtok sa musí vymeniť, inak hrozí nebezpečenstvo porane-
nia.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Výrobok je vhodný iba do súkromných priestorov, nie pre poloverejné a verejné
priestory.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Armatúra je vybavená laminárnym prúdom, ktorý podčiarkuje prirodzenú stránku
prírodného živla vody.
Pretože sa pri laminárnom prúde jedná o prúd bez primiešavania vzduchu,
odporúčame pre zabránenie striekaniu vody použitie extra hlbokých umývadiel.
Ďalšie informácie si môžete vyhľadať v Axor matrixe armatúr a umývadiel.
Ďalšími možnosťami na zabránenie striekaniu vody sú zmena miesta dopadu
prúdu vody v umývadle otočením výtoku alebo deaktivácia vírenia uvoľnením
formovača prúdu. (viď strana 33 Obr. a - c)
• Odtokový ventil sa smie používať iba na použitie v súlade s určením. Upevňova-
nie iných predmetov, napr. polovičného stĺpu na odtokový ventil, nie je prípustné.
Technické údaje
Armatúra je sériovo vybavená zariadením EcoSmart® (obmedzovač
prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,15 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Sklenený výtok obsahuje oxid olovnatý.
Slovensky
Teleso vytvárajúce prúd #92341000 (odporúča sa pri prevádzkovom
tlaku < 0,15 MPa)
Predlženie #38960000
Zvláštne príslušenstvo (nie je súčasťou dodávky)
12
i
Osvedčenie o skúške (viď strana 38)

安装 参见第页 32
备用零件 (参见第页 38)
保养 (参见第页 34)
单向阀必须在符合国家或当地的法律的情况下按照DIN EN
1717定期检查（至少一年一次）。
操作 (参见第页 34)
• 所有水龙头一样，早晨或停滞时间超过 4 小时后，不得将前
半升水用作饮用水。 在亚热带和热带国家及地区，通常不得
使用前半升水。 （在本地环境和卫生部门获取更多信息。）
• 如果龙头超过三天不使用（例如外出度假），请将残余的水
从出口排净，以免滋生蚊虫。
• 水静止时间过长时，污物通过环境进入水中。 因此，应定期
（每周至少 1 次）彻底清洁玻璃盖顶，在亚热带和热带国家
及地区甚至要每天清洁。
• 要求谨慎操作玻璃出水口。
清洗 (参见第页 35 并附有小手册)
流量示意图 (参见第页 37)
大小 (参见第页 37)
安装示意 (参见第页 31
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
玻璃出水口可能含有热水。导致灼伤。
灰尘或其它固体物质可能沉积在开放式出水口内的水中或水面上。
清洁剂或其它有损健康的液体可能与死水混合。
其它外部影响可能使水变质。
开放式水流可能导致污物从外部进入。
必须更换损坏的玻璃出水口，否则存在受伤危险。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装后将不认可运输损害或表面损伤。
• 此产品仅适用于私人区域，不适用于半公开和公开区域。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 水龙头配备层流射流，它强调生命元素水的自然一面。
层流射流是不掺气射流，因此，为避免溅水，我们建议使用非常深的水
池。
可从 Axor Armaturen-Waschtisch-Matrix 获取更多信息。
避免溅水的其它方法是通过摆动出水口改变水池内水射流的冲击点，或
通过松开射流形成器禁用涡流。 (参见第页 33 第 a - c)
• 只能按规定使用溢流阀。禁止将半露柱及其他部件固定到溢流阀上。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大 1 MPa
推荐工作压强： 0,15 – 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C / 4 分钟
该产品专为饮用水设计！
玻璃出水口含红铅
中文
喷嘴 #92341000 (建议使用的工作压力 < 0,15 MPa)
加长件 #38960000
选装附件 (不在供货范围内)
13
i
检验标记 (参见第页 38)

Монтаж см. стр. 32
Κомплеκт (см. стр. 38)
Техническое обслуживание (см. стр. 34)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Эксплуатация (см. стр. 34)
• Как и во всех арматурах, по утрам либо после перерывов в
использовании более 4 часов первые поллитра воды не следует
использовать в качестве питьевой. В странах с тропическим или
субтропическим климатом первые поллитра воды нельзя исполь-
зовать в любом случае. (Более подробную информацию можно
получить в местных органах охраны здоровья и окружающей
среды.)
• Если арматура не используется более трех дней (например, во
время отпуска), из сливного устройства нужно слить оставшуюся
воду, чтобы избежать образования рассадника москитов.
• Если вода длительное время стоит, в нее могут попасть загряз-
нения из окружающей среды. Поэтому стеклянную насадку
необходимо регулярно (минимум 1 раз в неделю) полностью
очищать. В странах с тропическим и субтропическим климатом
очистку следует производить ежедневно.
• Со стеклянной насадкой нужно обращаться осторожно.
Очистка (см. стр. 35 и прилагаемая брошюра)
Схема потока (см. стр. 37)
Размеры (см. стр. 37)
варианты установки (см. стр. 31
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
В стеклянном сточном устройстве может скапливаться горячая вода. Воз-
можны ожоги.
В открытом сточном устройстве на поверхности воды или в воде могут ска-
пливаться твердые частицы или пыль.
Моющие средства или другие вредные для здоровья жидкости могут смеши-
ваться со стоячей водой.
Качество воды может ухудшаться под воздействием других факторов.
При открытом потоке воды существует опасность попадания загрязнений в
воду из окружающей среды.
Поврежденное стеклянное сточное устройство необходимо заменить, в про-
тивном случае существует опасность получения травм.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• После монтажа претензии о возмещении ущерба за повреждения при пере-
возке или повреждения поверхностей не принимаются.
• Изделие предназначено только для использования в частных домашних
хозяйствах. Оно не предназначено для использования в зданиях, которые
частично или полностью находятся в общественном пользовании.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Арматура оснащена ламинарной струей, которая усиливает естественные
качества жизненно важного элемента - воды.
Так как к ламинарной струе не примешивается воздух, во избежании об-
разования брызг рекомендуем использовать глубокие раковины.
С более подробной информацией можно ознакомиться в матрице арматур
и умывальников Axor.
Образования брызг также можно избежать посредством переноса точки
выхода струи воды в раковине, повернув сточное устройство, либо посред-
ством деактивации вихря, ослабив формирователь струи. (см. стр. 33 рис.
a - c)
• Спускной клапан разрешается использовать только в предусмотренных
целях. На спускном клапане запрещается закреплять другие предметы, на-
пример, полуколонну.
Технические данные
Смесители этой серии серийно оснащаются EcoSmart® (ограничите-
лем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,15 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Стеклянный сток содержит оксид свинца.
Русский
Корпус струи #92341000 (рекомендуется при рабочем давлении
< 0,15 МПа)
Удлинение #38960000
Специальные принадлежности (не включено в объ-
ем поставки!)
14
i
Знак технического контроля (см. стр. 38)

Szerelés lásd a oldalon 32
Tartozékok (lásd a oldalon 38)
Karbantartás (lásd a oldalon 34)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak megfe-
lelően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
Használat (lásd a oldalon 34)
• Mint minden csaptelep esetében, reggelente vagy > 4 óra állási idő
után az első fél liter vizet nem szabad ivóvízként használni. Szubtró-
pusi és trópusi országokban általánosságban nem szabad az első
fél liter vizet használni. (További információt a helyi környezetvédel-
mi és egészségügyi hivatalnál kaphat.)
• Amennyiben a csaptelepet három napnál tovább (pl. nyaralás ideje
alatt) nem használják, akkor a maradék vizet ki kell önteni a kifolyó-
ból, hogy ne keletkezzen szúnyogfészek.
• Ha a víz hosszabb ideig áll, akkor a környezet miatt szennyeződé-
sek kerülnek a vízbe. Az üveg feltétet ezért rendszeres időközönként
(legalább hetente 1x) teljesen ki kell tisztítani, szubtrópusi és trópusi
országokban naponta.
• Az üveg kifolyó gondos kezelést igényel.
Tisztítás (lásd a oldalon 35 és mellékelt brossúrával)
Átfolyási diagramm (lásd a oldalon 37)
Méretet (lásd a oldalon 37)
Szerelési példák (lásd a oldalon 31
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
Az üveg kifolyó forró vizet tartalmazhat. Ez forrázáshoz vezethet.
Por vagy egyéb szilárd anyag rakódhat le a vízen vagy a vízben a nyílt
kifolyóban.
Tisztítószer vagy egyéb egészségre káros folyadék keveredhet az álló vízzel.
A víz egyéb külső behatásokra megromolhat.
A nyílt vízfolyás miatt fennáll a veszélye annak, hogy kívülről szennyeződések
kerülhetnek bele.
A megrongálódott üveg kifolyót ki kell cserélni, egyébként sérülésveszély áll
fenn.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A termék csak magánhasználatra alkalmas, nem félnyilvános és nyilvános
területre.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A csaptelep lamináris vízsugárral van ellátva, amely kiemeli a víz életelem
természetes oldalát.
Mivel a lamináris vízsugár esetében levegő hozzákeverése nélküli vízsugárról
van szó, azt ajánljuk, hogy a fröccsenővíz elkerülése érdekében különlegesen
mély mosdót használjon.
További információt az Axor-csaptelep-mosdóasztal mátrixnál találhat.
További lehetőség a fröccsenő víz elkerülésére a vízsugár érkezési pontjának
megváltoztatása a mosdóban, a kifolyó elfordítása által vagy az örvény kikap-
csolása által a vízsugár alakító kioldásával. (lásd a oldalon 33 ábra a - c)
• A lefolyószelepet csak rendeltetésszerűen szabad használni. Más tárgyak, pl.
mosdóláb, rögzítése a lefolyószelephez nem megengedett.
Műszaki adatok
A csaptelep szériakivitelben el van látva EcoSmart® (átfolyáskorlátozó)
berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,15 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Az üveg kifolyó ólom-oxidot tartalmaz.
Magyar
Vízsugártárcsa #92341000 (ajánlott a következő üzemi nyomás
esetén < 0,15 MPa)
Hosszabbítás #38960000
Egyéb tartozék (a szállítási egység nem tartalmazza)
15
i
Vizsgajel (lásd a oldalon 38)

Asennus katso sivu 32
Varaosat (katso sivu 38)
Huolto (katso sivu 34)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Käyttö (katso sivu 34)
• Kuten kaikissa armatuureissa, älä käytä aamuisin tai > 4 h seisonta-
ajan jälkeen ensimmäistä puolta litraa vettä juomavetenä. Subtroop-
pisissa ja trooppisissa maissa ei yleensä saa käyttää ensimmäistä
puolta litraa. (Lisätietoja on saatavilla paikallisilta ympäristö- ja
terveysvirastoilta.)
• Jos armatuuria ei tulla käyttämään yli kolmen päivän ajan (esim.
loman aikana), jäämävesi pitää kaataa pois ulostulosta, jotta sinne ei
pääse muodostumaan moskiittojen pesäpaikkoja
• Kun vesi seisoo pitemman ajanjakson ajan, ympäristöstä veteen pää-
see likaantumia. Lasisuukappale on siksi puhdistettava perusteellisesti
säännöllisin aikavälein (vähintään 1 x viikoittain), subtrooppisissa ja
trooppisissa maissa jopa päivittäin.
• Lasiulostulo vaatii varovaista käsittelyä.
Puhdistus (katso sivu 35 ja oheinen esite)
Virtausdiagrammi (katso sivu 37)
Mitat (katso sivu 37)
Asennusesimerkkejä (katso sivu 31
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Lasiulostulossa voi olla kuumaa vettä. Tämä voi aiheuttaa polttovammoja.
Pöly ja muut kiinteät aineet voivat kerrostua avoimeen ulostuloon tai veteen.
Puhdistusaine tai muut terveydelle vaaralliset nesteet voivat sekoittua seisovaan
veteen.
Vesi voi pilaantua muista ulkoisista vaikutuksista johtuen.
Veden avoimessa ulostulossa on se vaara, että ulkopuolelta voi tulla likaantu-
mia.
Vaurioitunut lasiulostulo on vaihdettava, muuten se aiheuttaa loukkaantumisvaa-
ran.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Tuote soveltuu vain yksityiselle alueelle, ei puolijulkiselle ja julkiselle alueelle.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Armatuuri on varustettu laminaarisella virtauksella, joka korostaa elämänelemen-
tin veden luonnollista puolta.
Koska laminaarisessa virtauksessa on kyse virtauksesta, johon ei ole sekoittunut
ilmaa, suosittelemme roiskeveden välttämiseksi, että vältetään erittäin syvien
pesualtaiden käyttämistä.
Lisää tietoa saat Axor Armatuurit-Pesupöytä-Matriisista.
Muita mahdollisuuksia roiskeveden välttämiseksi ovat vesisuihkun osumiskohdan
pesualtaaseen siirtäminen ulostuloa kääntämällä tai pyörteen deaktivointi löysää-
mällä virtauksenmuotoilijaa. (katso sivu 33 kuva a - c)
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti. Poistoventtiiliin ei saa
kiinnittää muita esineitä, esim. seinäkupua.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,15 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Lasiulostulo sisältää lyijyoksidia.
Suomi
Virtauksenmuotoilija #92341000 (suositeltu käyttöpaine < 0,15 MPa)
Pidennys #38960000
Erityisvaruste (ei kuulu toimitukseen)
16
i
Koestusmerkki (katso sivu 38)

Montering se sidan 32
Reservdelar (se sidan 38)
Skötsel (se sidan 34)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Hantering (se sidan 34)
• Precis som hos alla blandare får den första halvlitern inte användas
som dricksvatten på morgonen eller när vattnet inte använts under >
4 h. I subtropiska och tropiska länder får den första halvlitern gene-
rellt inte användas. (Mer information finns hos de lokala miljö- och
hälsovårdsmyndigheterna.)
• Om armaturen inte används längre än tre dagar (t.ex. under semes-
ter), måste kvarblivande vatten tappas av från avloppet så att inget
kläckningsställe bildas för insekter.
• Når vattnet står stilla under en längre period hamnar smuts från
omgivningen i vattnet. Glasenheten ska därför rengöras komplett i
regelbundna intervaller (minst 1 x vecka) - i subtropiska och tropiska
länder till och med dagligen.
• Glasutloppet kräver en omsorgsfull hantering.
Rengöring (se sidan 35 och medföljande broschyr)
Flödesschema (se sidan 37)
Måtten (se sidan 37)
Monteringsexempel (se sidan 31
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Glasutloppet kan innehålla mycket varmt vatten. Detta kan leda till skållningar.
Damm eller andra fasta partiklar kan samlas i det öppna utloppet eller i vattnet.
Rengöringsmedel eller andra vätskor som är skadliga för hälsan kan blandas
med det stillastående vattnet.
Vattnet kan fördärvas genom annan påverkan utifrån.
Eftersom vattnet rinner öppet finns det risk att smuts utifrån hamnar i det.
Ett skadat glasutlopp måste bytas ut, annars finns risk att man skadar sig.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Efter monteringen accepteras inga transport- eller ytskiktskador.
• Produkten är enbart avsedd för privat användning, inte för det delvis allmänna
eller allmänna området.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• Blandaren är utrustad med en laminär stråle som understryker den naturliga
sidan av vattnet som ett av livets element.
Eftersom en laminär stråle är en stråle utan luftinblandning rekommenderar vi att
extra djupa handfat används för att undvika stänkvatten.
Se blandare/tvättställs-matrisen från Axor för mer information.
Andra möjligheter för att undvika stänkvatten är att förändra punkten där vatten-
strålen träffar handfatet genom att svänga på utloppet eller att avaktivera virveln
genom att lossa strålformaren. (se sidan 33 Bild a - c)
• Avrinningsventilen får bara användas till det som den är avsedd för. Det är inte
tillåtet att montera andra föremål, t.ex. en kåpa, vid avrinningsventilen.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,15 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Glasutloppet innehåller blyoxid.
Svenska
Strålenhet #92341000 (rekommenderas vid driftstryck < 0,15 MPa)
Förlängning #38960000
Specialtillbehör (medföljer ej leveransen)
17
i
Testsigill (se sidan 38)

Montavimas žr. psl. 32
Atsarginės dalys (žr. psl. 38)
Techninis aptarnavimas (žr. psl. 34)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias naciona-
lines arba regionines normas.
Eksploatacija (žr. psl. 34)
• Kaip ir visuose maišytuvuose, rytais arba po > 4 val. trukmės nenau-
dojimo, pirmojo pusės litro vandens negalima vartoti kaip geriamojo.
Subtropikų ir tropikų šalyse pirmasis pusė litro vandens apskritai
negalima vartoti kaip geriamojo. (Daugiau informacijos gausti vietos
aplinkosaugos ir sveikatos apsaugos tarnybose.)
• Jei maišytuvo nenaudojate ilgiau nei tris dienas (pvz., per atostogas),
išleiskite iš išvado likusį vandenį, kad neatsirastų uodų peryklų.
• Jei vanduo stovi ilgesnį laiką, iš aplinkos į jį patenka nešvarumai. Dėl
šios priežasties reguliariai reikia nuvalyti (bent 1 per savaitę) stiklinę
dalį, o subtropikų ir tropikų šalyse – net kasdien.
• Su stikliniu čiaupu reikia elgtis atsakingai.
Valymas (žr. psl. 35 ir pridedama brošiūra)
Pralaidumo diagrama (žr. psl. 37)
Išmatavimai (žr. psl. 37)
Montavimo pavyzdžiai (žr. psl. 31
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Stikliniame čiaupe gali būti karšto vandens. Tai gali sukelti nudegimą.
Dulkės ir kitos kietos medžiagos gali nusėsti ant atviro čiaupo ar vandenyje.
Valomoji priemonė ar kiti sveikatai pavojingi skysčiai gali susimaišyti su stovin-
čiu vandeniu.
Vanduo gali sugesti dėl kitokio išorinio poveikio.
Jei vandens čiaupas yra atvertas, kyla pavojus, kad iš išorės gali patekti nešva-
rumai.
Būtinai pakeiskite pažeistą stiklinį čiaupą, nes kyla pavojus susižaloti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriimamos.
• Produktas tinkamas naudoti tik privačiai ir negali būti naudojamas pusiau viešose
ir viešose vietose.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Maišytuvas išleidžia sluoksninę srovę, pabrėžiančią vandens, kaip gyvybės
šaltinio, natūralumą.
Kadangi į sluoksninę srovę nėra įmaišoma vandens, rekomenduojame montuoti šį
maišytuvą su giliu praustuvu, kad apsisaugotumėte nuo tyškančio vandens.
Daugiau informacijos pateikta „Axor“ maišytuvų dokumentacijoje.
Kita galimybė apsisaugoti nuo tyškančio vandens yra pakeisti vandens srovės
atsimušimo į praustuvo dugną vietą palenkiant čiaupą arba išformuoti vandens
sūkurį atjungiant formavimo įtaisą. (žr. psl. 33 Pav. a - c)
• Išleidimo vožtuvas gali būti naudojamas tik pagal savo paskirtį. Prie išleidimo
vožtuvo draudžiama tvirtinti kitas dalis, pavyzdžiui, puskolones.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,15 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Maišytuvo stiklinėje dalyje yra švino oksido.
Lietuviškai
Aeratorius #92341000 (rekomenduojama esant darbiniam slėgiui <
0,15 MPa)
Ilgiklis #38960000
Specialūs priedai (nėra pridedama)
18
i
Bandymo pažyma (žr. psl. 38)

Sastavljanje pogledaj stranicu 32
Rezervni djelovi (pogledaj stranicu 38)
Održavanje (pogledaj stranicu 34)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Upotreba (pogledaj stranicu 34)
• Kao i kod svih armatura ujutro i nakon duljeg nekorištenja (> 4 h)
prvih pola litre vode nije za piće. U suptropskim i tropskim krajevima
prvih pola litre vode generalno nisu za upotrebu. (Bliže informacije
mogu se dobiti od lokalnog komunalnog poduzeća odnosno od
Zavoda za javno zdravlje i ekologiju.)
• Ako se armatura ne koristi više od tri dana (npr. tijekom godišnjeg
odmora), treba ispustiti preostalu vodu iz odvoda kako se tu ne bi
stvorilo leglo komaraca.
• Ako voda stoji dulje vrijeme, kroz okoliš u nju dospijeva prljavština.
Kompletan stakleni naglavak stoga treba redovno čistiti (najmanje 1
x tjedno), a u suptropskim i tropskim zemljama čak svakodnevno.
• Staklenim ispustom treba rukovati krajnje pažljivo.
Čišćenje (pogledaj stranicu 35 i priložena brošura)
Dijagram protoka (pogledaj stranicu 37)
Mjere (pogledaj stranicu 37)
Primjeri instalacija (pogledaj stranicu 31
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
U staklenom ispustu može biti vode. To može izazvati oparine.
U otvorenom ispustu mogu se nataložiti prašina ili druge krute tvari.
Sredstva za čišćenje i druge tekućine štetne po zdravlje mogu se pomiješati sa
stajaćom vodom.
Voda se može pokvariti i pod drugim vanjskim utjecajima.
Otvoren tok vode predstavlja opasnost od prodiranja prljavštine izvana.
Oštećen stakleni ispust mora se zamijeniti, jer u suprotnom postoji opasnost od
ozljeda.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Nakon ugradnje se ne priznaju nikakve reklamacije koje se odnose na površin-
ska i transportna oštećenja.
• Proizvod je prikladan samo za privatnu upotrebu, a ne za polujavne i javne
objekte.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Armatura je opremljena laminarnim mlazom koji naglašava prirodni karakter
vode kao životnog elementa.
Budući da se kod laminarnog mlaza radi o mlazu bez zračnih uključaka, pre-
poručujemo primjenu posebno dubokih umivaonika, kako bi spriječilo prskanje
vode.
Ostale informacije mogu se naći u matrici Axor armatura i umivaonika.
Daljnje mogućnosti za sprječavanje prskanja vode jesu promjena mjesta pada
vodenog mlaza u umivaonik premještanjem ispusta ili suzbijanje vrtloga otpušta-
njem mjenjača mlaza. (pogledaj stranicu 33 Sl. a - c)
• Odvodni ventil smije se koristiti samo namjenski. Pričvršćivanje drugih predmeta
npr. polustubova na odvodnom ventilu nije dopušteno.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart® (limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,15 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Stakleni ispust sadrži olovov oksid.
Hrvatski
Čelični korpus #92341000 (preporučuje se za radni tlak < 0,15 MPa)
Produljenje #38960000
Posebni pribor (Nije sadržano u isporuci!)
19
i
Oznaka testiranja (pogledaj stranicu 38)

Montajı bakınız sayfa 32
Yedek Parçalar (bakınız sayfa 38)
Bakım (bakınız sayfa 34)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Kullanımı (bakınız sayfa 34)
• Tüm armatürlerde olduğu gibi sabahları veya > 4 saatlik durgunluk
sürelerinden sonra ilk yarım litrenin içme suyu olarak kullanılmaması
gerekir. Subtropikal ve tropikal ülkelerde ilk yarım litre genel olarak
içme suyu olarak kullanılmalıdır. (Daha fazla bilgiyi yerel çevre ve
sağlık kurumlarından edinebilirsiniz.)
• Armatürün üç günden fazla kullanılmadığı durumlarda (örn. tatil
esnasında) sivrisinek yuvasının oluşmasını engellemek için atık su,
tahliye edilmelidir.
• Suyun uzun bir süre durması halinde suya çevreden kirlenmeler
girebilir. Bu nedenle cam başlığı düzenli aralıklarla (haftada en az
bir kez) komple temizlenmelidir, subtropikal ve tropikal ülkelerde bu
temizlik günlük olarak yapılmalıdır.
• Cam çıkışı itinalı bir şekilde kullanılmalıdır.
Temizleme (bakınız sayfa 35 ve birlikte verilen broşür)
Akış diyagramı (bakınız sayfa 37)
Ölçüleri (bakınız sayfa 37)
Montaj Örneği (bakınız sayfa 31
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Cam çıkışı sıcak su içerebilir. Bu da yanmalara neden olabilir.
Toz veya diğer katı maddeler açık çıkış içinde veya suda tortulaşabilir.
Temizlik maddeleri veya sağlığa zararlı diğer sıvılar, duran su ile karışabilir.
Su, diğer dış etkenler nedeniyle bozulabilir.
Açık su girişi nedeniyle dışarıdan kirlenmelerin içeri girme tehlikesi bulunur.
Hasarlı bir şişe çıkışı değiştirilmelidir, aksi takdirde yaralanma tehlikesi bulunur.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Bu ürün sadece kişisel kullanım için uygundur ve yarı kamusal ve kamusal alanlar
için öngörülmemiştir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Bu armatür, yaşam elementi suyun doğal tarafını vurgulayan bir laminer akış ile
donatılmıştır.
Laminer akışta söz konusu olan hava karışımsız bir akış olduğundan, su sıçraması-
nı önlemek için ekstra derin bir lavabo kullanılmasını öneririz.
Daha fazla bilgiyi Axor armatür-lavabo matrisinden edinebilirsiniz.
Su sıçramasını önlemek için diğer seçenekler, çıkışın döndürülmesi ile su jetinin
düşme noktasını değiştirmek veya jet biçimlendiriciyi çözerek girdabın devre dışı
bırakılmasıdır. (bakınız sayfa 33 Şekil a - c)
• Drenaj valfi sadece amacına uygun şekilde kullanılabilir. Yarı sütun gibi diğer
nesnelerin drenaj valfi üzerine sabitlenmesine izin verilmez.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,15 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Cam çıkışı kurşun oksit içerir.
Türkçe
Jet gövdesi #92341000 (önerildiği işletim basıncı < 0,15 MPa)
Uzatma #38960000
Özel aksesuarlar (Teslimat kapsamına dahil değildir)
20
i
Kontrol işareti (bakınız sayfa 38)
