Hathaway Dorsett User manual

BG50387
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 1120
DORSETT
5-FT. AIR HOCKEY TABLE
ASSEMBLY INSTRUCTIONS

2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
CARE AND USE
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw orbolt, hand tighten all screws orbolts
in place before final tightening with screwdriver orwrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETY INSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAYCONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
1. This product is intended for INDOOR use ONLY.
2. Do NOT sit on table, or drag table when moving, as this will damage the legs.
3. Keep table covered when not in use. Remove dust on play surface and cabinet with vacuum or wipe
with a clean, soft cloth.

3

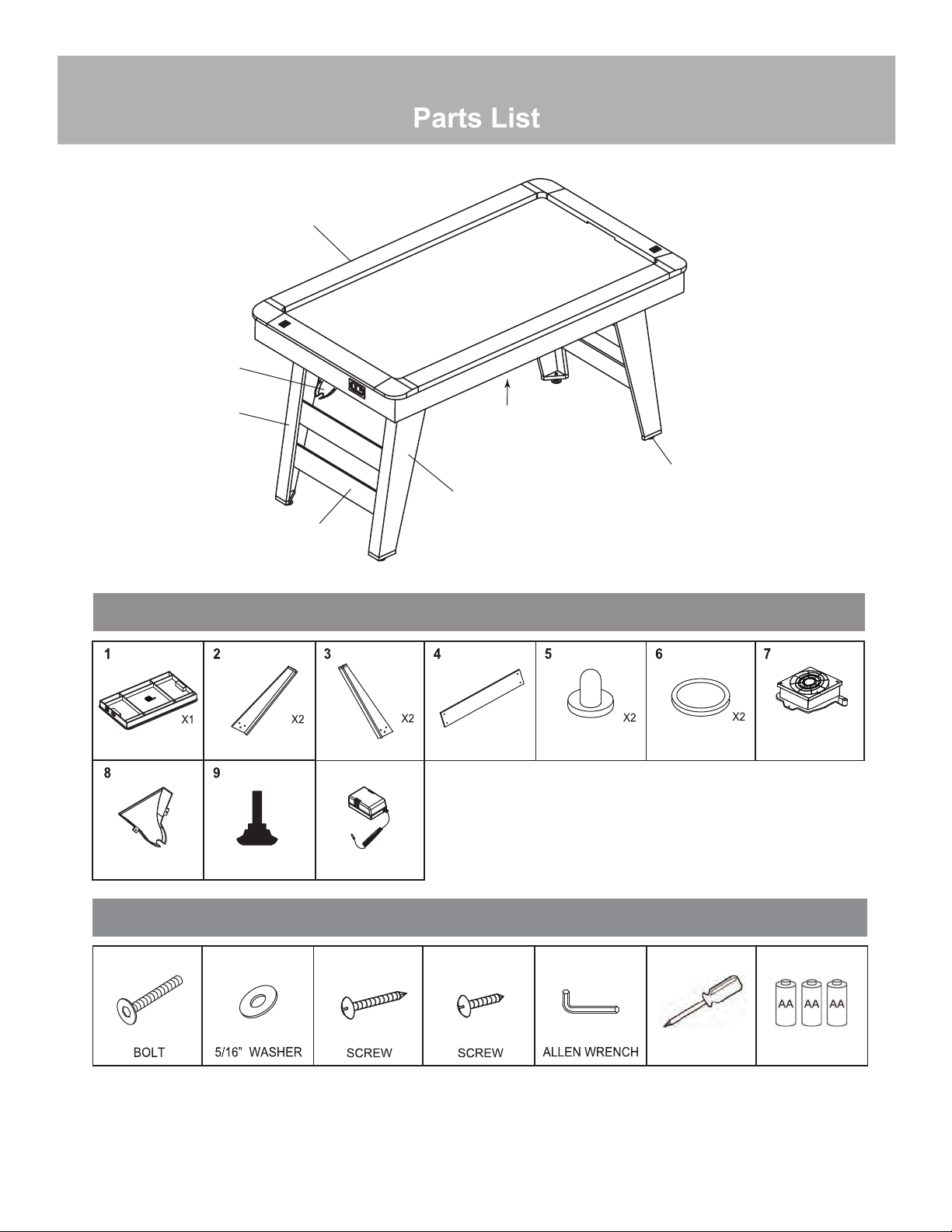

Parts List
DORSETT 5-FT. AIR HOCKEY TABLE - BG50387
7/20 For replacement parts please call 800-759-0977.
LEG SUPPORT
LEFT LEG PUCK RIGHT LEG
TABLE BODY STRIKER
LEG LEVELER
HARDWARE PACK - NGP7849
PARTS
Illustrations Not to Scale
X1
BLOWER MOTOR
Pre-installed
PUCK CATCHER
NGP7843 NGP7844 NGP7845
NGP7498
NGP7846
X4
10 11 12 13
X12 X12 X16 X4
NGP7847 NGP7848 NGP7316
NGP6293
ADAPTER
X1
NGP7548
X2 X4
15
14
X1
ADDITIONAL EQUIPMENT
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
3 AA BATTERIES
(NOT INCLUDED)
ADDITIONAL EQUIPMENT
REQUIRED:
T3.5X12MM
5/16”X1-1/4” T3.5X18MM
1
2
3
4
9
7,15
8

4
ASSEMBLY INSTRUCTIONS
1.
2.
#13
#10
#1
#3
#1
#3
#8
#8
#11
#2
#2
#14

5

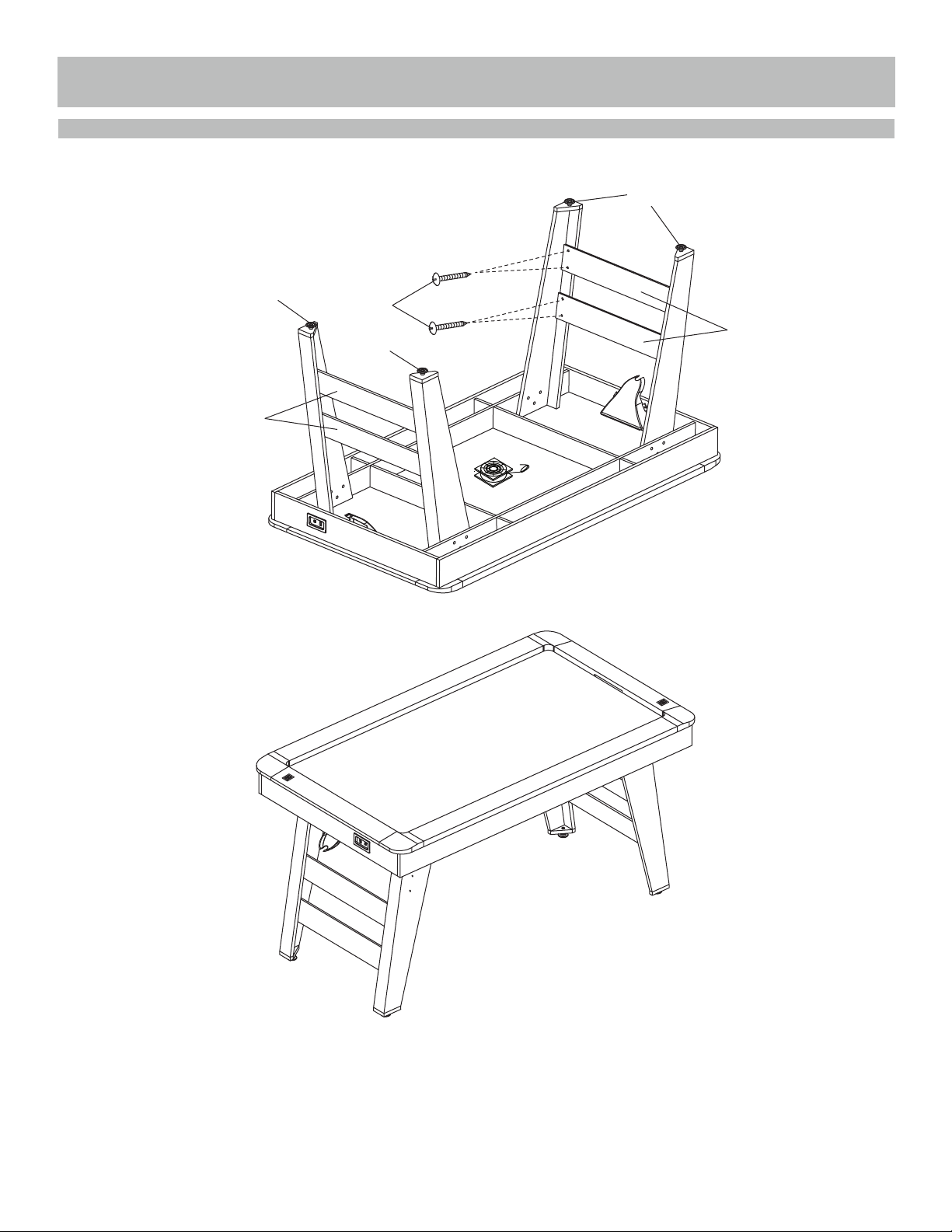

ASSEMBLY INSTRUCTIONS (CONT.)
3.
4.
#12
#9
#9
#9
#4
#4
NOTE: Two adults are required to turn table upright. Turn over using main table body only, NOT legs,
and place on all four feet on ground at same time.

6

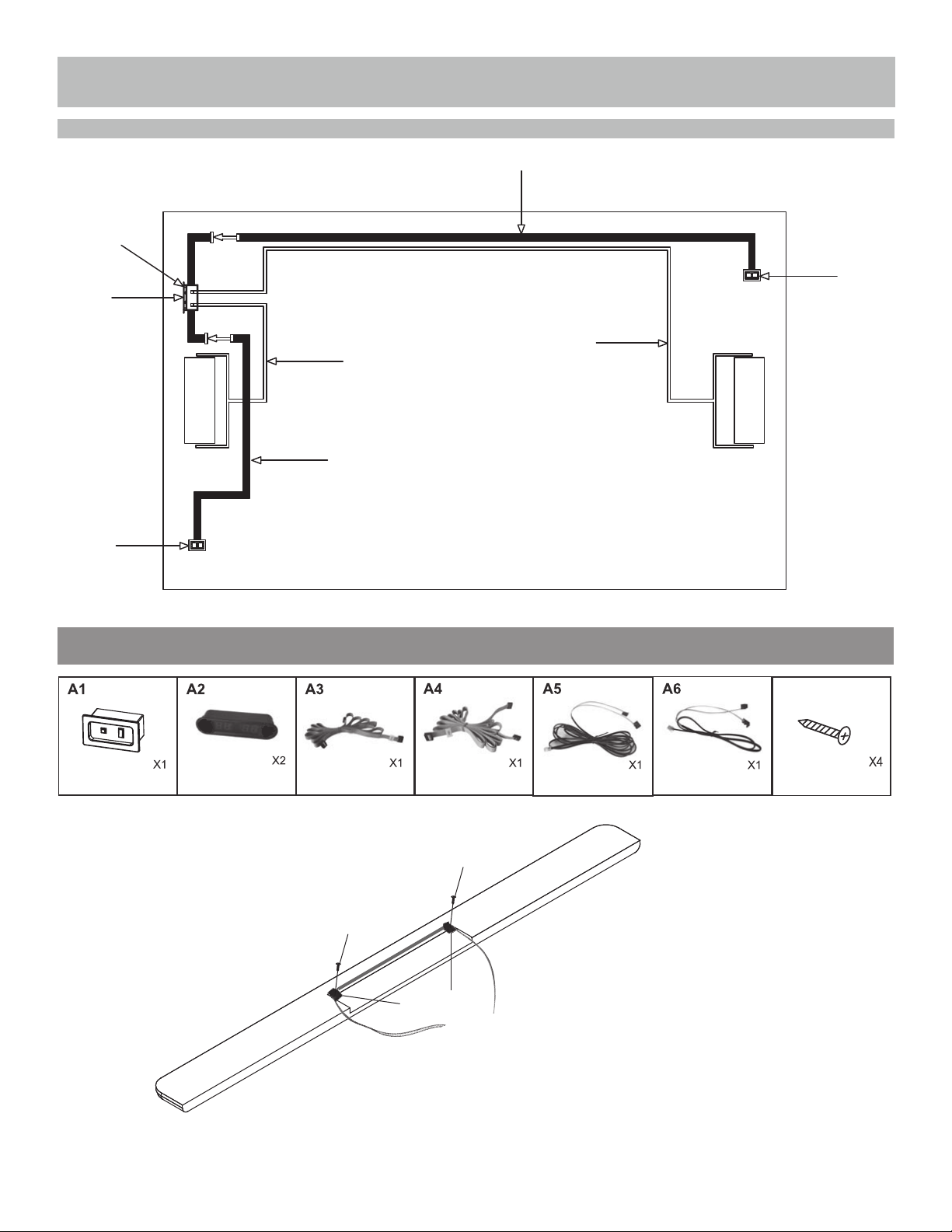

ELECTRONIC SCORING SYSTEM LAYOUT AND PARTS
PRE-ASSEMBLED PARTS
NOTE: If the goal sensors are not working properly,
turn the table over and adjust sensors so they are directly
in line with each other. If this doesn’t help, replace scoring
sensor wire (A5 or A6) as shown in above diagram.
A7
A7
A5 or A6
A1
A2
A2
A6 A5
Goal Box
Goal Box
CONTROL
BOX
score
A3
A4
NGP7850 NGP7851 NGP7852 NGP7854 NGP7855NGP7853 A7 NGP7860

7
OPERATING INSTRUCTIONS
FRONT BACK
AAA AAA AAA
3 AA BATTERIES
(NOT INCLUDED)
This game can be powered with an electrical outlet by using the included Power Adapter
(#15) and plugging it into the back of the Control Box (A1), OR by putting 3 AAA batteries
in the back of the Control Box. DO NOT put batteries in compartment if using the Adapter.
BATTERY USAGE:
• WARNING! DO NOT mix different types of batteries or new and old batteries.
• Non-rechargeable batteries are NOT to be recharged.
• Rechargeable batteries are to be removed before being charged.
• Dead batteries are to be removed from the game.
• Batteries must be inserted with correct polarity.
OPERATING INSTRUCTIONS:
• Use ON/OFF switch: To turn on and turn off the power
• Use RESET button: To start scoring or to start over
1. Turn on the power, by pushing the ON/OFF switch
2. Push the RESET button to start the game.
3. The system starts with no time limit mode, so the first team to score 10 goals is the winner.
4. Push the RESET button to restart the game at any time during play.
5. Turn OFF the game when NOT in use.
CONTROL BOX

8
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977

TABLE DE HOCKEY SUR AIR
DORSETT 1,52 m
INSTRUCTIONS D’ASSEMBLAGE
BG50387
Ver. 1120
Contactez notre
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.

2
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. Ne vous asseyez pas sur la table ou faites glisser la table lorsque vous vous déplacez, car cela endommagera les jambes.
Ne pas soulever la table par des tiges.
3. Gardez la table couverte lorsqu'elle n'est pas utilisée. Enlevez la poussière sur la surface de jeu et l'armoire avec l'aspirateur
ou essuyez-la avec un chiffon propre et doux.
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
INSTRUCTIONS D’ASSEMBLAGE
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

3

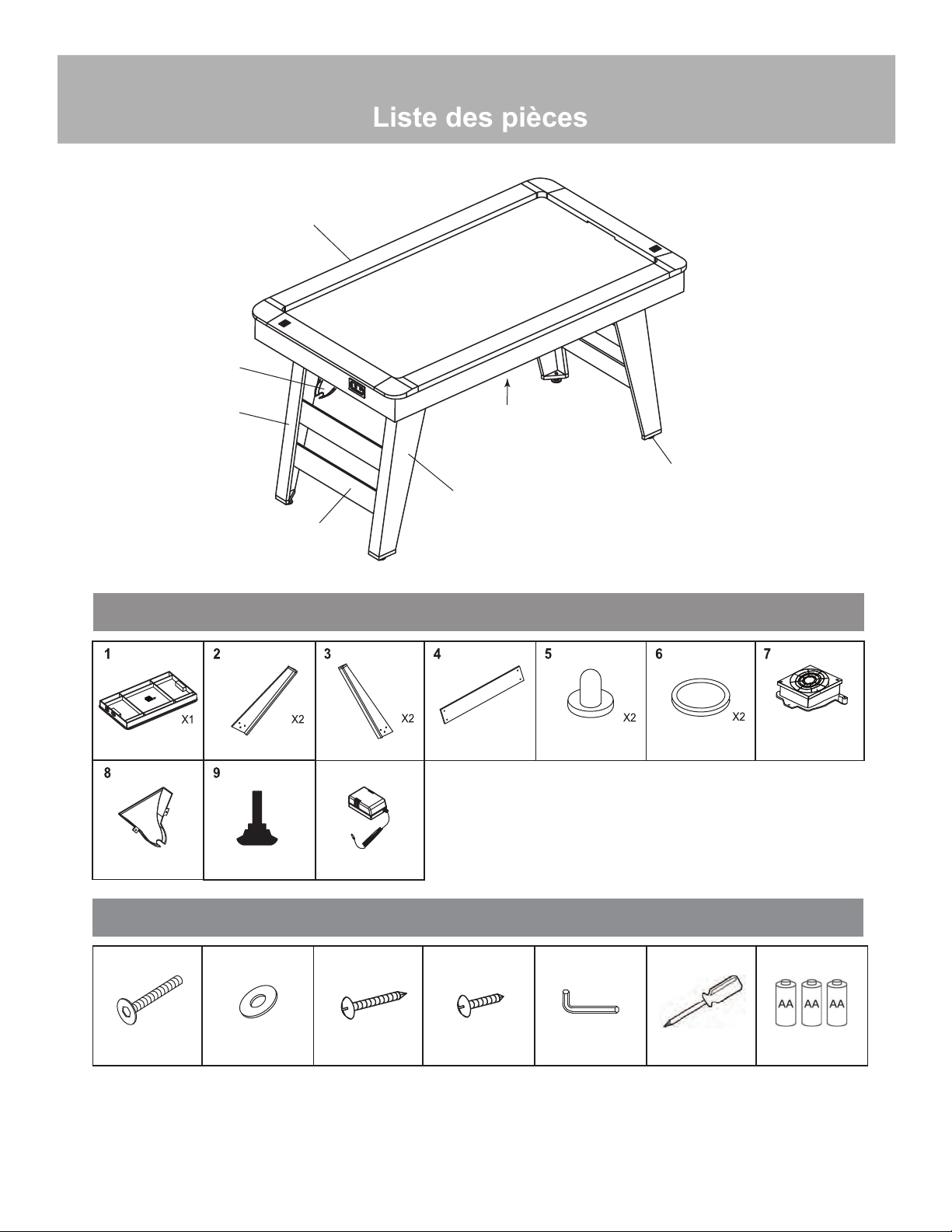

Liste des pièces
TABLE DE HOCKEY SUR AIR DORSETT 1,52 m - BG50387
7/20 Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977
PATIN DE
NIVELLEMENT
SOUTIEN DES
JAMBES
SAC DE QUINCAILLERIE - NGP7849
PIÈCES
X1
NGP7843 NGP7844 NGP7845 NGP7847 NGP7848 NGP7316
NGP7846
X4
VIS
T3.5X18mm
VIS
T3.5X12mm
1
2
3
4
9
7,15
8
illustrations non à l'échelle
POUSSOIR PALETJAMBE DROITE
SURFACE DE JEU JAMBE GAUCHE
CLÉ ALLEN
RONDELLE
(0,79cm)
3
VENTILATEUR
ELECTRIQUE
pré assemblé
ADAPTATEUR
PUCK CATCHER
NGP7498
10 11 12 13
X12 X12 X16 X4
NGP6293
X1
NGP7548
X2 X4
15
14
X1
ÉQUIPEMENT
ADDITIONNEL REQUIS:
TOURNEVIS
CRUCIFORME
ADDITIONNEL REQUIS:
3 PILES AAA
(NON INCLUS)
ÉQUIPEMENT
BOULON
(0,79cmX3.18cm)

4
INSTRUCTIONS D’ASSEMBLAGE
1.
2.
#13
#10
#1
#3
#1
#3
#8
#8
#11
#2
#2
#14

5
INSTRUCTIONS D’ASSEMBLAGE (suite)
3.
4.
#12
#9
#9
#9
#4
#4
REMARQUE : Deux adultes sont nécessaires pour redresser la table. Retournez en utilisant uniquement
le corps de la table principale, PAS les pattes, et placez-les sur les quatre pieds au sol en même temps.

6
REMARQUE: Si les capteurs de but ne fonctionnent pas
correctement, retournez la table et ajustez les capteurs de
sorte qu'ils soient directement alignés les uns avec les
autres. Si cela ne vous aide pas, remplacez le fil de mar-
quage (A6 ou A7) comme indiqué dans le schéma ci-dessus.
BOÎTIER
DE COMMANDE AFFICHAGE DU SCORE CÂBLAGE
DE SCORE
DISPOSITION ET PIÈCES DU SYSTÈME DE NOTATION ÉLECTRONIQUE
PIÈCES PRÉ-ASSEMBLÉES
A7
A7
A5 or A6
A1
A2
A2
A6 A5
boîte de but
boîte de but
boîtier de
commande score
A3
A4
NGP7850 NGP7851 NGP7852 NGP7854 NGP7855NGP7853 A7 NGP7860
CAPTEUR À
LONG SCORE CAPTEUR À COURT SCORE VIS
CAPTEUR À
COURT SCORE

7
MODE D'EMPLOI
de face retour
AAA AAA AAA
3 PILES AAA
(NON INCLUS)
Ce jeu peut être alimenté par une prise électrique en utilisant l'adaptateur secteur inclus (# 15)
et en le branchant à l'arrière du boîtier de commande (A1), OU en mettant 3 piles AAA à
l'arrière du boîtier de commande. NE placez PAS de piles dans le compartiment si vous
utilisez l'adaptateur.
UTILISATION DE LA BATTERIE :
• ATTENTION! NE mélangez PAS différents types de piles ou des piles neuves et anciennes.
• Les piles non rechargeables NE doivent PAS être rechargées.
• Les piles rechargeables doivent être retirées avant d'être chargées.
• Les piles mortes doivent être retirées du jeu.
• Les piles doivent être insérées avec une polarité correcte.
MODE D'EMPLOI :
• Utilisez l'interrupteur ON / OFF: pour allumer et éteindre
• Utilisez le bouton RESET: pour commencer à marquer ou pour recommencer
1. Mettez sous tension en appuyant sur l'interrupteur ON / OFF
2. Appuyez sur le bouton RESET pour démarrer le jeu.
3. Le système démarre sans mode limite de temps, donc la première équipe à marquer 10
buts est la gagnante.
4. Appuyez sur le bouton RESET pour redémarrer le jeu à tout moment pendant le jeu.
5. ÉTEIGNEZ le jeu lorsqu'il n'est PAS utilisé.
BOÎTIER DE COMMANDE

8
GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
