Hathaway BRISTOL NG4023 User manual

BG4023
Ver. 1020
BRISTOL 7' POOL TABLE
WITH TABLE TENNIS
ASSEMBLY INSTRUCTIONS
Please Do Not Hesitate to
Contact Our Consumer Hotline
at
800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!

2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.

BRISTOL 7’ POOL TABLE WITH TABLE TENNIS - BG4023
Parts List
#1#2#3#4#16
#5NGP2100 #6NGP2101 #7NGP2102 #8NGP2103 #9NGP2104 #10 NGP5073 #11 NGP5136
#12 NGP5077 #13 NGP5191 #14 NGP5135 #15 NGP5121 #17 #18 #19 NGP51226
#20 NGP57821 #21 NGP5138
5
17
18
7
8
6
9
19,20
15
#22 NGP5029
HARDWARE PACK - NGP5112
PARTS
3
6/17 For replacement parts please call 800-759-0977.
Illustrations Not to Scale
5/16INCH FLAT
WASHER
1-1/4 INCH BOLT 1 INCH BOLT 1/4 INCH FLAT
WASHER HEX WRENCH
LEFT LEG
TABLE BODY LEG END PANEL RIGHT LEG BRUSH
LEG SIDE PANEL BILLIARD SET
CHALK CUE STICK TRIANGLE LEG LEVELER TABLE TENNIS
TOP A TABLE TENNIS TOP B TABLE TENNIS
NET
TABLE TENNIS
RACQUET TABLE TENNIS
BALL
TABLE TENNIS
POST CLIPS
X2 X2 X2 X1
X2
X16 X16 X16 X1
X16
X2
X1
X2
X2
X1
X2 X1 X4 X1 X1X1
X2
NGP5977 NGP5978

4

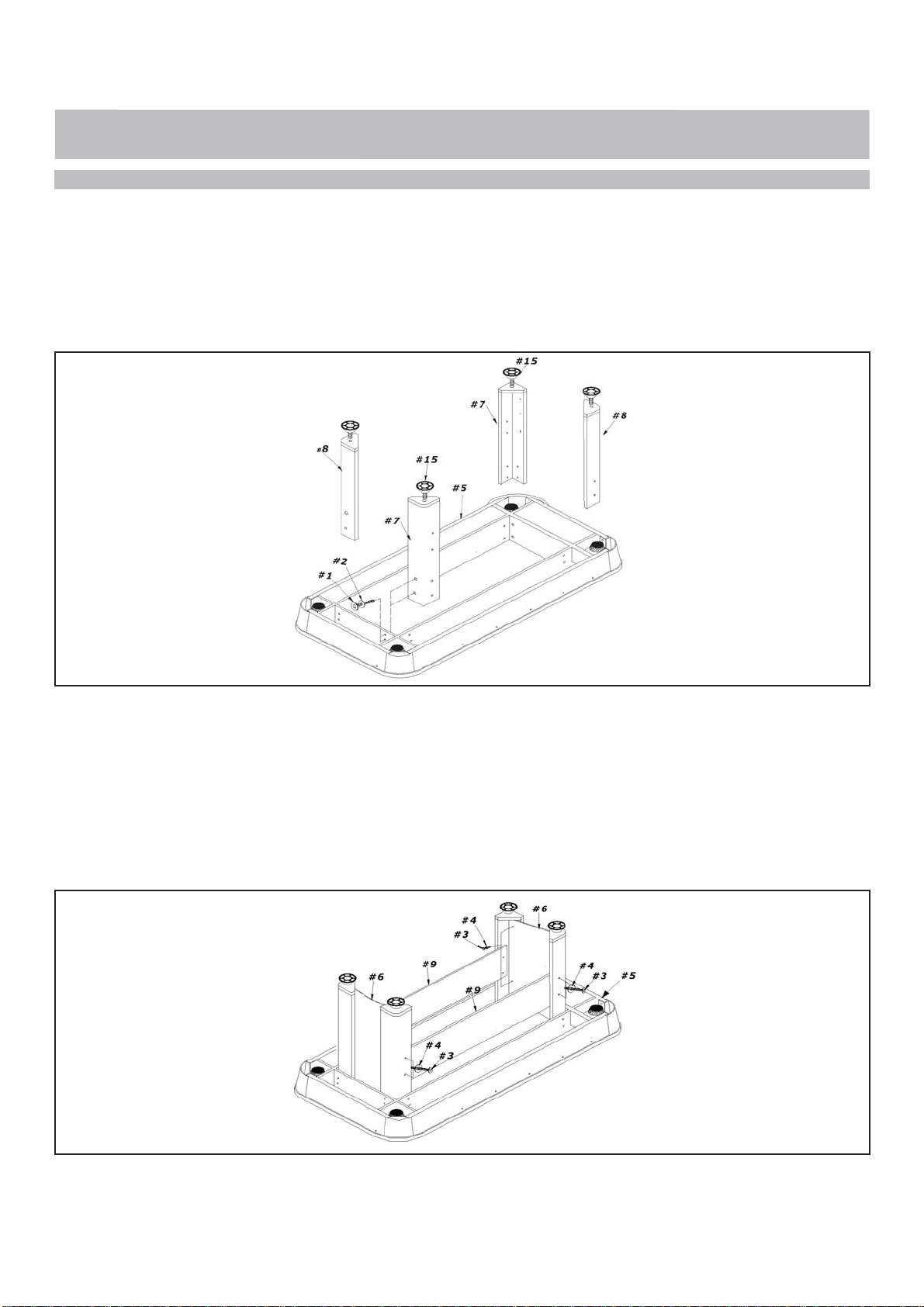

ASSEMBLY INSTRUCTIONS
1. Attach LEFT LEGS #7 and RIGHT LEGS #8 to the corners of the TABLE BODY #5 as shown
below using 1-1/4" BOLT #1 and 5/16" FLAT WASHER #2. Note: The table is assembled upside
down.
2. Thread one LEG LEVELER #15 onto each LEG.
3. Attach each LEG END PANEL #6 to LEGS with 1" BOLT #3 and 1/4" FLAT WASHER #4.
4. Attach each LEG SIDE PANEL #9 to LEGS with 1" BOLT #3 and 1/4" FLAT WASHER #4.
Carefully turn table over.

5
ASSEMBLY INSTRUCTIONS (CONT.)
5. To assemble TABLE TENNIS TOP, place TABLE TENNIS TOP A #17 and TABLE TENNIS
TOP B #18 on top of assembled pool table. Push halves together.
6. Clip each post of the TABLE TENNIS NET #19 to each side of the assembled
TENNIS TABLE TOP at the center line. Attach the net to each post.
Remove the cover on the foam
pad and stick it inside the clips
as shown.

6
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost to the purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977

BG4023
Ver. 1020
TABLE DE BILLARD BRISTOL (2,13 M)
ET JEU DE TENNIS DE TABLE
INSTRUCTIONS D’ASSEMBLAGE
Contactez notre
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.

Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
2
INSTRUCTIONS D’ASSEMBLAGE
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.
MERCI!
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.

3
6/17
#1 #2 #3#4
#16
#5#6#7#8#9#10 NGP5073 #11 NGP5136
#12 NGP5077 #13 NGP5191 #14 NGP5135 #15 NGP5121 #17 #18
#19 NGP51226
#20 NGP57821 #21 NGP5138
5
17
18
7
8
6
9
19,20
15
#22 NGP5029
TABLE DE BILLARD ET JEU DE TENNIS DE TABLE – BG4023
Liste des pièces
PIÈCES
SAC DE QUINCAILLERIE - NGP5112
RONDELLE (0,79 cm)
BOULON (3,17 cm) BOULON (2,54 cm) RONDELLE (0,64 cm) CLÉ HEXAGONALE
PIED GAUCHE
SURFACE DE JEU PANNEAU
D’EXTRÉMITÉ PIED DROIT BROSSE
PANNEAU LATÉRAL BOULES DE BILLARD
BLOC DE CRAIE QUEUE DE BILLARD TRIANGLE PATIN DE
NIVELLEMENT SURFACE DE
TENNIS DE TABLE (A) SURFACE DE TENNIS DE TABLE (B) FILET DE
TENNIS DE TABLE
BALLE DE
TENNIS DE TABLE
RAQUETTE DE
TENNIS DE TABLE
TENNIS DE TABLE
CLIPS DE POSTE
X2 X2 X2 X1
X2
X16 X16 X16 X1
X16
X2
X1
X2
X2
X1
X2 X1 X4 X1 X1 X1
X2
Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977
illustrations non à l'échelle
NGP2100 NGP2101 NGP2102 NGP2103 NGP2104
NGP5977 NGP5978

4
1. Fixez les PIEDS GAUCHES (No 7) et les PIEDS DROITS (No 8) aux coins de la SURFACE DE JEU (No 5)
tel qu’illustré ci-dessous à l’aide de BOULONS (No 1) et de RONDELLES (No 2). Avis: La table s’assemble à
l’envers.
2. Fixez un PATIN DE NIVELLEMENT (No 15) à l’extrémité de chaque PIED.
3. Fixez le PANNEAU D’EXTRÉMITÉ (No 6) au PIED de la table à l’aide de BOULONS (No 1) et de RON-
DELLES (No 4).
4. Fixez le PANNEAU LATÉRAL (No 9) au PIED de la table à l’aide de BOULONS (No 1) et de RONDELLES
(No 4). Retournez la table avec précaution.
INSTRUCTIONS D’ASSEMBLAGE

5
INSTRUCTIONS D’ASSEMBLAGE (suite)
5. Pour installer la SURFACE DE TENNIS DE TABLE, installez la SURFACE DE TABLE DE TENNIS (A) (No
17) et la SURFACE DE TABLE DE TENNIS (B) (No 18) sur le dessus de la table de billard déjà montée.
Assemblez la surface de jeu en poussant les deux sections vers le centre.
6. Installez, au centre et de chaque côté de la table assemblée, un poteau pour fixer le FILET DE TENNIS DE
TABLE (No 19) et attachez-le à chaque poteau.
Retirez le couvercle sur la mousse
pad et le coller à l'intérieur des
clips comme indiqué.

6
GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
