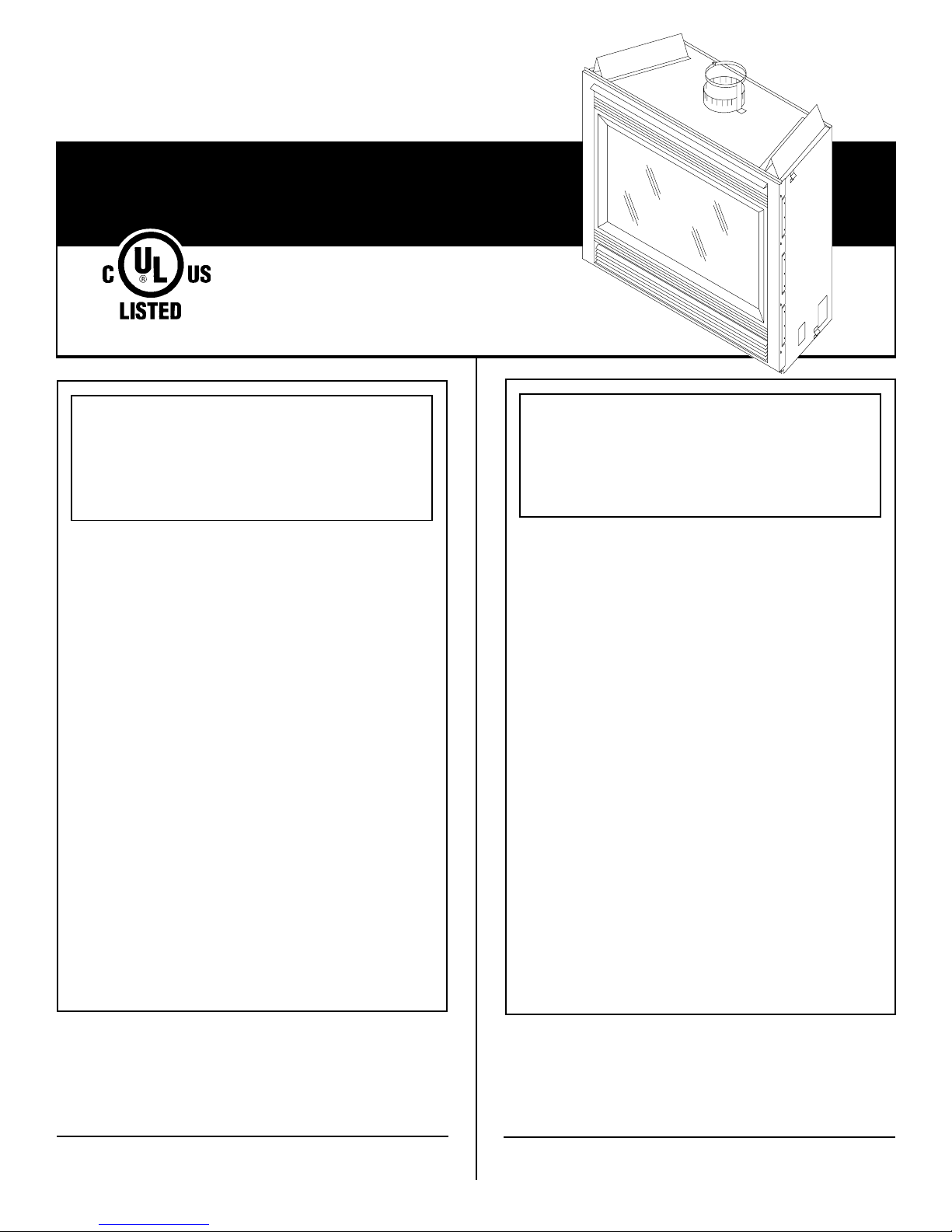

Heat-N-Glo 8000TVFL Assembly instructions

ii
Heat-N-Glo Fireplace
Model/Modèles:
8000TVFL, 6000TVFL, SL-36TV
Underwriters Laboratories Listed
Homologuée Underwriters Laboratories
Installers Guide
Guide dinstallation
This product is covered by one or more of the following patents: (United States) 4,112,913; 4,408,594; 4,422,426;
4,424,792; 4,520,791; 4,793,322; 4,852,548; 4,875,464; 5,000,162; 5,016,609; 5,076,254 5,191,877; 5,218,953;
5,328,356; 5,429,495; 5,452,708; 5,542,407; 5,613,487; (Australia) 543790; 586383; (Canada) 1,123,296;
1,297,746; 2,195,264; (Mexico) 97-0457; (New Zealand) 200265; or other U.S. and foreign patents pending.
WARNING: If the information in these
instructions is not followed exactly, a
fire or explosion may result causing
property damage, personal injury or
death.
Heat-N-Glo, a division of Hearth Technologies Inc.
20802 Kensington Boulevard, Lakeville, MN 55044
Printed in U.S.A. • Copyright 1999
Cheminée Heat-N-Glo
425-982EF-A 3/99
- Do not store or use gasoline or other
flammable vapors and liquids in the vi-
cinity of this or any other appliance.
- WHAT TO DO IF YOU SMELL GAS:
• Do not try to light any appliance.
• Do not touch any electrical switch.
• Do not use any phone in your
building.
• Immediately call your gas supplier
from a neighbor's phone. Follow the
gas supplier's instructions.
• If you cannot reach your gas sup-
plier, call the fire department.
- Installation and service must be
performed by a qualified installer,
service agency, or the gas supplier.
Please contact your Heat-N-Glo dealer for any ques-
tionsorconcerns. ForthenumberofyournearestHeat-
N-Glo dealer, please call 612-985-6000.
– Ne pas entreposer ni utiliser d’essence
ni d’autres vapeurs ou liquides
inflammables dans le voisinage de cet
appareil ou de tout autre appareil.
– QUE FAIRE SI VOUS SENTEZ UNE
ODEUR DE GAZ
• Ne tentez pas d’allumer d’appareil.
• Ne touchez à aucun interrupteur. Ne
pas vous servir des téléphones se
trouvant dans le bâtiment où vous
vous trouvez.
• Évacuez la pièce, le bâtiment ou la
zone.
• Appelez immédiatement votre
fournisseur de gaz depuis un voisin.
Suivezles instructionsdu fournisseur.
• Si vous ne pouvez rejoindre le
fournisseur de gaz, appelez le service
des incendies.
– L’installation et l’entretien doivent être
assurés par un installateur ou un ser-
vice d’entretien qualifié ou par le
fournisseur de gaz.
AVERTISSEMENT: Assurez-vous de
bien suivre les instructions données
dans cette notice pour réduire au mini-
mum le risque d’incendie ou d’explosion
ou pour éviter tout dommage matériel,
toute blessure ou la mort.
Ce produit est protégé par un our plusieurs des brevets suivants: (États-Unis) 4,112,913; 4,408,594; 4,422,426;
4,424,792; 4,520,791; 4,793,322; 4,852,548; 4,875,464; 5,000,162; 5,016,609; 5,076,254 5,191,877; 5,218,953;
5,328,356;5,429,495;5,452,708;5,542,407;5,613,487;(Australie)543790;586383;(Canada)1,123,296;1,297,746;
2,195,264; (Mexique) 97-0457; (Nouvelle-Zélande) 200265; et autres brevets américains et étrangers en instance.
Contacter le concessionnaire Heat-N-Glo pour toute
question ou tout probl
è me. Pour obtenir le num é ro de
téléphone duconcessionnaireHeat-N-Gloleplus proche,
téléphoner au 612-985-6000.
Heat-N-Glo, division de Hearth Technologies Inc.
20802 Kensington Boulevard, Lakeville, MN 55044
Imprimé aux États-Unis • Copyright 1999

ii
ii
!
!
!
SAFETY AND WARNING
INFORMATION
READ and UNDERSTAND all instructions carefully
before starting the installation. FAILURE TO
FOLLOW these installation instructions may result in
a possible fire hazard and will void the warranty.
Priortothefirstfiringofthefireplace, READ theUsing
Your Fireplace section of the Owners Guide .
DO NOT USE this appliance if any part has been
under water. Immediately CALL a qualified service
technician to inspect the unit and to replace any part
of the control system and any gas control which has
been under water.
THIS UNIT IS NOT FOR USE WITH SOLID FUEL.
Installation and repair should be PERFORMED by a
qualified service person. The appliance and venting
system should be INSPECTED before initial use and
at least annually by a professional service person.
More frequent cleaning may be required due to
excessive lint from carpeting, bedding material, etc.
Itis
IMPERATIVE thattheunit’scontrolcompartment,
burners, and circulating air passageways
BE KEPT
CLEAN
to provide for adequate combustion and
ventilation air.
Always KEEP the appliance clear and free from
combustiblematerials,gasoline,andotherflammable
vapors and liquids.
!
!
!
!
WARNING: Improper installation, ad-
justment, alteration, service or main-
tenance can cause injury or property
damage. Refer to this manual.
For assistance or additional informa-
tion consult a qualified installer, ser-
vice agency or the gas supplier.
Read this manual before installing or
operating this appliance. This Install-
ers Guide must be left with appliance
for future reference.
AVERTISSEMENT: Une installation, un
réglage, une modification, un entretien
ou une maintenance incorrects peuvent
entraîner des blessures ou dommages
matériels. Consulter le manuel.
Pour toute assistance our information
supplémentaire voir un installateur
qualifié, un organisme de maintenance
ou le fournisseur de gaz.
Lire ce manuel avant d’installer ou de
fairé fonctionner cet appareil. Ranger ce
Guide D’installation à proximité de
l’appareil pour pouvoir le consulter en
cas de besoin.
!
!
!
!
!
!
!
MESURES DE SÉCURITÉ
LIREATTENTIVEMENT etbien COMPRENDRE toutes
les instructions avant d’entreprendre l’installation. LE
NON-RESPECT DE CES instructions d’installation
peut provoquer un incendie et annule la garantie.
Avant le premier allumage de la cheminée,
LIRE LA
SECTION Fonctionnement de la cheminée dans le
manuel de l’utilisateur.
NE PAS SE SERVIR de cet appareil s’il a été plongé
dans l’eau, complètement ou en partie. APPELER un
technicien qualifié pour inspecter l’appareil et remplacer
toute partie du système de contrôle et toute commande
qui ont été plongées dans l’eau.
CET APPAREIL NE PEUT PAS ÊTRE UTILISÉ AVEC
DU COMBUSTIBLE SOLIDE.
FAIRE EFFECTUER l’installation et la réparation de
l’appareil par un technicien après-vente qualifié. Faire
INSPECTER l’appareiletlaventilationavantlapremière
utilisation, et les faire nettoyer ensuite au moins une fois
paran par une personne qualifiée. Effectuerlenettoyage
plus fréquemment si des tapis, de la literie, etc...,
produisent des peluches en quantité excessive. Il est
IMPÉRATIF que le compartiment des réglages de
l’appareil, les brûleurs et le système de ventilation
SOIENT TOUJOURS PROPRES pour assurer un
volume suffisant d’air de combustion et de ventilation.
Veiller à NE JAMAIS laisser de matériaux inflammables
à proximité de l’appareil.

iii
iii
!
!
!
!
!
!
NEVER OBSTRUCT the flow of combustion and
ventilationair.Keep the front of theappliance CLEAR
of all obstacles and materials for servicing and proper
operations.
Due to the high temperature, the appliance should be
LOCATED outoftrafficareas and away from furniture
and draperies. Clothing or flammable material
SHOULD NOT BE PLACED onor near the appliance.
Children and adults should be ALERTED to the
hazardsof high surface temperature and should STAY
AWAY to avoid burns or clothing ignition. Young
childrenshouldbeCAREFULLYSUPERVISED when
they are in the same room as the appliance.
These units MUST use one of the vent systems
described in the Installing the Fireplace section of the
Installers Guide . NO OTHER vent systems or
components MAY BE USED .
Thisgas fireplace and ventassembly
MUST bevented
directlyto the outside and MUST NEVER beattached
to a chimney serving a separate solid fuel burning
appliance.Eachgas appliance MUST USE aseparate
vent system. Common vent systems are
PROHIBITED .
INSPECT the external vent cap on a regular basis to
make sure that no debris is interfering with the air
flow.
The glass door assembly MUST be in place and
sealed, and the trim door assembly MUST bein place
on the fireplace before the unit can be placed into
safe operation.
DO NOT OPERATE thisappliancewiththeglassdoor
removed, cracked, or broken. Replacement of the
glass door should be performed by a licensed or
qualified service person. DO NOT strike or slam the
glass door.
The glass door assembly SHALL ONLY be replaced
as a complete unit, as supplied by the gas fireplace
manufacturer. NOSUBSTITUTE materialmaybe used.
DO NOT USE abrasive cleaners on the glass door
assembly. DO NOTATTEMPT tocleantheglassdoor
when it is hot.
Turn off the gas before servicing this appliance. It is
recommended that a qualified service technician
perform an appliance check-up at the beginning of
each heating season.
Anysafety screen orguardremovedfor servicing must
be replaced before operating this appliance.
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
NE PAS OBSTRUER le débit de l’air de combustion ou
d’échappement. Veiller à ce que le devant de l’appareil
soit toujours DÉGAGÉ de tout obstacle pour permettre
l’entretien et assurer un fonctionnement correct.
Etant donné sa température élevée, installer l’appareil
À L’ÉCART deszones de passage, des meubles et des
rideaux. Ne laisser en aucun cas des vêtements ou
des matériaux inflammables SUR OU À PROXIMITÉ
de l’appareil.
INSISTER auprès des enfants et des adultes sur les
dangers que présentent des surfaces portées à haute
température et les inciter à RESTER À L’ÉCART pour
éviter tout risque de brûlure ou de voir des vêtements
prendre feu. Les enfants en bas âge doivent être
SURVEILLÉS ATTENTIVEMENT quand ils se trouvent
dans la pièce où l’appareil est installé.
L’appareil DOIT être pourvu d’un des systèmes de
ventilation décrits dans la section «Installation de la
cheminée» de ce Manuel d’installation . N’UTILISER
AUCUNAUTRE système de ventilation ou composant.
Cette cheminée au gaz et son système de ventilation
DOIVENT communiquerdirectementavecl’air extérieur
et ils NE DOIVENT JAMAIS être raccordés à une
cheminée desservant un appareil séparé brûlant des
combustibles solides. Chaque appareil fonctionnant au
gaz DOIT DISPOSER d’un système de ventilation
séparé. Les systèmes de ventilation communs à
plusieurs appareils sont INTERDITS .
INSPECTER régulièrement la mitre du système de
ventilation et s’assurer qu’elle ne contient pas
d’obstacles à la circulation de l’air.
La porte en verre DOIT être en place, ainsi que son
encadrement, pour que la cheminée puisse fonctionner
en toute sécurité.
NE PAS FAIRE FONCTIONNER cet appareil si la porte
en verre a été déposée ou si elle est fêlée ou cassée.
Faire effectuer le remplacement de la porte en verre
par un technicien après-vente qualifié. NE PAS cogner
ou fermer violemment la porte en verre.
Neremplacerla porte en verre que comme un tout, dans
l’état où elle est livrée par le fabricant. Ne pas utiliser
de SUBSTITUT .
NE PAS EMPLOYER de produits d’entretien abrasifs
sur la porte en verre. NE PAS ESSAYER de nettoyer la
porte en verre quand elle est chaude.
Couper l’alimentation en gaz avant toute opération
d’entretien sur cet appareil. Nous recommandons un
examen de l’appareil par un technicien après-vente
qualifié au début de chaque saison de chauffage.
Tout dispositif de sécurité ou garant déposé pour
l’entretiendoit être reposé avant l’utilisationdel’appareil.

iv
iv
Safety and Warning Information ....................... ii
Section 1: Approvals and Codes ...................... 1
Approval Listing and Codes ................................. 1
Appliance Certification ......................................... 1
Installation Codes................................................. 1
HighAltitude Installations ..................................... 2
Section 2: Getting Started ................................. 3
Introducing the Heat-N-Glo Gas Fireplaces ......... 3
Pre-installation Preparation.................................. 3
Section 3: Installing the Fireplace .................... 7
Step 1 Locating the Fireplace.................... 7
Step 2 Framing the Fireplace .................... 8
Step 3 Negative Pressure Make-upAir ..... 8
Step 4 Installing the Vent System............ 10
A. Vent System Approvals ............... 10
B. System Components....................11
C. Bedroom Installation in Canada .. 12
D. Vent Termination ......................... 12
Step 5 Positioning, Leveling, and
Securing Fireplace ....................... 13
Step 6 The Gas Control Systems ............ 13
Step 7 The Gas Supply Line.................... 14
Step 8 Gas Pressure Requirements........ 15
Step 9 Wiring the Fireplace ..................... 16
Step 10 Finishing..................................... 19
Step 11 Installing Trim, Logs, and
Ember Material........................... 20
Installing the Trim ....................... 20
Positioning the Logs................... 21
Placing the Ember Material ........ 21
Step 12 Before Lighting the Fireplace ...... 23
Step 13 Lighting the Fireplace .................. 23
After the Installation .................................. 23
Section 4: Maintaining and Servicing
Your Fireplace ................................. 24
Section 5: Replacement Parts
and Accessories ............................ 26
Replacement Parts ................................... 26
Accessories .............................................. 30
Table of Contents
Consignes de sécurité........................................ ii
Section 1: Homologations et codes
d’installation ...................................... 1
Homologation et codes .................................... 1
Certifications.................................................... 1
Codes d’installation.......................................... 1
Installations à haute altitude ............................ 2
Section 2: Mise en marche ................................. 3
Présentation des Cheminées à Gaz
Heat-N-Glo ...................................................... 3
Avant l’installation ............................................ 3
Section 3: Installation ......................................... 7
Étape 1 Emplacement................................... 7
Étape 2 Encadrement ................................... 8
Étape 3 Dépression de l’air de
compensation .................................. 8
Étape 4 Installation du système de
ventilation....................................... 10
A.Homologations ............................... 10
B.Éléments du système de
ventilation....................................... 11
C.Installation dans une chambre à
coucher au Canada ....................... 12
D.Mitre............................................... 12
Étape 5 Mise en place, mise à niveau
et fixation de la cheminée .............. 13
Étape 6 Commandes .................................. 13
Étape 7 Raccordement au gaz.................... 14
Étape 8 Spécifications relatives à la
pression du gaz ............................. 15
Étape 9 Câblage ......................................... 16
Étape 10 Finitions ......................................... 19
Étape 11 Pose de l’encadrement, des
bûches et des braises.................... 20
Pose de l’encadrement .................. 20
Positionnement des bûches........... 21
Pose des braises ........................... 21
Étape 12 Avant l’allumage............................. 23
Étape 13 Allumage........................................ 23
Après l’installation.......................................... 23
Section 4: Entretien .......................................... 24
Section 5: Pièces de rechange
et accessoires ................................. 26
Pièces de rechange....................................... 26
Accessoires ................................................... 30
Table des matières

1
Appliance Certification
The Heat-N-Glo fireplace models discussed in this
Installers Guide have been tested to certification
standards and listed by the applicable laboratories.
CERTIFICATION STANDARD
MODEL 8000TVFL, 6000TVFL, SL-36TV
LABORATORY Underwriters Laboratories
TYPE B-Vent Vented Gas Fireplace
STANDARD ANSIZ21.50CGA2.22
Installation Codes
The fireplace installation must conform to local codes.
Before installing the fireplace, consult the local building
code agency to ensure that you are in compliance with
all applicable codes, including permits and inspections.
In the absence of local codes, the fireplace installation
must conform to the National Fuel Gas Code ANSI
Z223.1 (in the United States) or the CAN/CGA-B149
Installation Codes (in Canada). The appliance must
be electrically grounded in accordance with local codes
or, in the absence of local codes with the National
Electric CodeANSI/NFPA No. 70 (in the United States),
or to the CSA C22.1 Canadian Electric Code (in
Canada).
This model (natural gas and propane) can be installed
in a bedroom (in the United States) which has a total
volume of unconfined space appropriate to the
particular installation. Refer to the National Fuel Gas
Code ANSI Z223.1/NFPA54 (current edition). The
Uniform Mechanical Code - (current edition), and local
Building Officials for the options allowed in obtaining
an effective bedroom volume of unconfined space.
This model (natural gas and propane) can be installed
in a bedroom (in Canada) if a thermostat (Model WH-
STAT) is installed with the unit. Consult local code
authorities. Detailed installation instructions for Model
WH-STAT are included with the kit.
1Approvals and Codes
Approvals Listing and Codes
Homologations et codes dinstallation
Homologations et codes
Certifications
Les modèles de cheminée Heat-N-Glo présentés dans
ce Guide dinstallation ont été soumis à des tests
dhomologation standard et ont été approuvés par les
laboratoires concernés.
CERTIFICATION STANDARD
MODÈLE 8000TVFL, 6000TVFL, SL-36TV
LABORATOIRE Underwriters Laboratories
TYPE Ventilation de type B Décorative
STANDARD ANSIZ21.50CGA2.22
Codes dinstallation
Linstallation doit être conforme aux codes locaux. Avant
dinstaller la cheminée, consulter lautorité locale en
matière de codes de construction pour assurer la
conformité de linstallation avec les codes et règlements
locaux en vigueur.
En labsence de codes locaux, se conformer au National
Fuel Gas Code ANSI Z223.1 (aux États-Unis) ou aux
Codes dinstallation CAN/CGA-B149 (au Canada).
Lappareil doit être mis à la masse conformément aux
codes locaux ou, en labsence de ces derniers,
conformément au National Electric Code ANSI/NFPANo.
70 (aux États-Unis) ou au CSA C22.1 Code Électrique
Canadian (au Canada).
Ce modèle (fonctionnant au gaz naturel et au propane)
peut être installé dans une chambre à coucher (aux
États-Unis) dont le volume total despace non confiné
se prête à une telle installation. Se référer au National
Fuel Gas Code ANSI Z223.1/NFPA54 (édition en
vigueur), au Uniform Mechanical Code (édition en
vigueur) et au service des permis de construire local
en ce qui concerne les options autorisées pour assurer
un volume non confiné adéquat dans une chambre à
coucher.
Ce modèle (fonctionnant au gaz naturel et au propane)
peut être installé dans une chambre à coucher (au
Canada) si un thermostat (modèle WH-STAT)
est installé avec lunité. Consulter les autorités locales
compétentes. Des instructions détaillées sont fournies
avec la trousse pour linstallation du modèle WH-STAT.

2
High Altitude Installations
U.L. Listed gas fireplaces are tested and approved for
elevations from 0 to 4,500 feet.
When installing this fireplace at an elevation above
2,000 feet (in the United States), it may be necessary
to decrease the input rating by changing the existing
burner orifice to a smaller size. Input should be
reduced four percent (4%) for each 1,000 feet above
sea level, unless the heating value of the gas has been
reduced, in which case this general rule will not apply.
To identify the proper orifice size, check with the local
gas utility.
When installing this fireplace at an elevation between
2,000 and 4,500 feet (in Canada), the input rating must
be reduced by ten percent (10%).
When installing this fireplace at an elevation above
4,500 feet (in Canada), check with local authorities.
Consult your local gas utility for assistance in
determining the proper orifice for your location.
Approvals and Codes (continued)
Installations à haute altitude
Les cheminées homologuées par U.L. sont testées et
approuvées pour des altitudes de 0 à 1 350 m.
Pour installer cette cheminée à une altitude supérieure
à 600 m (2 000 pieds) (aux États-Unis), il peut savérer
nécessaire de réduire ladmission en réduisant
louverture du diaphragme du brûleur. Réduire
ladmission de 4% pour chaque 300 m (1 000 pieds)
au-dessus du niveau de la mer sauf si la valeur
thermique du gaz a été réduite, auquel cas la règle
générale ne sapplique pas. Pour déterminer
louverture convenable du diaphragme, consulter le
fournisseur de gaz local.
Pour installer cette cheminée entre 600 et 1 350 m
(2 000 et 4 500 pieds) (au Canada), réduire ladmission
de 10%.
Pour installer cette cheminée au-dessus de 1 350 m
(4 500 pieds) (au Canada), consulter les autorités
locales.
Consulter le fournisseur de gaz local pour déterminer
le diamètre du diaphragme.
Homologations et codes (suite)

3
2Getting Started
Introducing the
Heat-N-Glo Gas Fireplaces
Heat-N-Glo B-type vent gas fireplaces are designed
to operate with all exhaust gases expelled to the out-
side of the building. The information contained in this
Installers Guide, unless noted otherwise, applies to
all models and gas control systems. Gas fireplace dia-
grams, including the dimensions, are shown in this
section.
Pre-installation Preparation
This gas fireplace and its components are tested and
safe when installed in accordance with this Installers
Guide. Report to your dealer any parts damaged in
shipment, particularly the condition of the glass.
Do not install any unit with damaged, incomplete,
or substitute parts.
The vent system components and trim doors
(8000TVFL, and 6000TVFL) are shipped in separate
packages. The gas logs are factory installed. Log
installation instructions are provided in the manual bag
assembly shipped with unit. Read all of the
instructions before starting the installation.
Follow these instructions carefully during the
installation to ensure maximum safety and benefit.
Failure to follow these instructions will void the
owners warranty and may present a fire hazard.
The Heat-N-Glo Warranty will be voided by, and Heat-
N-Glo disclaims any responsibility for, the following
actions:
 Installation of any damaged fireplace or vent sys-
tem component.
 Modification of the fireplace or vent system.
 Installation other than as instructed by Heat-N-Glo.
 Improper positioning of the gas logs or the glass
door.
 Installation and/or use of any component part not
manufactured and approved by Heat-N-Glo, not with-
standing any independent testing laboratory or other
party approval of such component part or acces-
sory.
ANY SUCH ACTION MAY POSSIBLY CAUSE A FIRE
HAZARD.
Mise en marche
Présentation des
Cheminées à Gaz Heat-N-Glo
Les cheminées à gaz Heat-N-Glo de type B à ventila-
tion directe sont conçues pour refouler les gaz
déchappement à lextérieur. Sauf avis contraire, les
informations figurant dans ce Guide dinstallation
sappliquent à tous les modèles et à tous les systèmes
de commande.Les schémas dinstallation, y compris
les dimensions, figurent dans cette section.
Avant linstallation
Cette cheminée à gaz et ses éléments ont été testés
et présentent toutes les garanties de sécurité si
linstallation est effectuée conformément aux
instructions de ce Guide dinstallation. Signaler au
concessionnaire les pièces endommagées pendant
le transport et en particulier la vitre. Ne pas installer
la cheminée avec des pièces endommagées,
incomplètes ou avec des pièces de substitution.
Les éléments du système de ventilation et les portes
(modèles 8000TVFL et 6000TVFL) sont livrés dans
des emballages séparés. Les bûches sont montées
dusine. Lire toutes les instructions avant
dentreprendre linstallation. Suivre
soigneusement ces instructions tout au long de
linstallation pour assurer le maximum de sécurité
et le meilleur rendement. Le non-respect de ces
instructions annule la garantie et crée un risque
dincendie.
La garantie de Heat-N-Gloest annulée, et Heat-N-Glo
se dégage de toute responsabilité dans les cas
suivants:
 Installation dun composant défectueux dans la
cheminée ou dans le système de ventilation.
 Modification de la cheminée ou du système de ven-
tilation.
 Installation différente de celle recommandée par
Heat-N-Glo.
 Positionnement incorrect des bûches ou de la porte
en verre.
 Montage et/ou utilisation de toute pièce qui na pas
été fabriquée et approuvée par Heat-N-Glo, ne
passant pas avec succès les tests dun laboratoire
indépendant ou qui nest pas approuvée par une
autre partie.
CES SITUATIONS PEUVENT CRÉER DES
RISQUES DINCENDIE.

4
Getting Started (continued)
When planning a fireplace installation, its necessary
to determine:
Where the unit is to be installed.
The vent system configuration to be used.
Gas supply piping.
Electrical wiring.
Framing and finishing details.
Whether optional accessoriesdevices such as a
fan, wall switch, or remote controlare desired.
If the fireplace is to be installed on carpeting or tile, or
on any combustible material other than wood flooring,
the fireplace should be installed on a metal or wood
panel that extends the full width and depth of the
fireplace.
Avant dentreprendre linstallation dune cheminée,
déterminer:
Lemplacement de la cheminée.
La configuration du système de ventilation.
La tuyauterie pour lapprovisionnement en gaz.
La mise sous tension.
Lencadrement et les finitions.
Lutilisation daccessoires tels que ventilateur,
interrupteur mural ou commande à distance.
En cas dinstallation sur de la moquette, du linoléum
ou sur tout revêtement combustible autre que du
parquet de bois, poser la cheminée sur une plaque
métallique ou sur un panneau de bois aux dimen-
sions de la cheminée.
Figure 1. Schéma du modèle 8000TVFL
Mise en marche (suite)
Figure 1. Diagram of the 8000TVFL

5
Getting Started (continued) Mise en marche (suite)
Figure 2. Diagram of the 6000TVFL Figure 2. Schéma du modèle 6000TVFL

6
Getting Started (continued)
Figure 3. Diagram of the SL-36TV
Mise en marche (suite)
Figure 3. Schéma du modèle SL-36TV

7
3Installing the Fireplace
The diagram below shows space and clearance
requirements for locating a fireplace within a room.
Step 1
Locating the Fireplace
MODEL/ MODÈLES A B C D E
8000TVFL 49 25 3/8 40 1/8 56 3/4 80 1/8
(1245) (645) (1019) (1441) (2035)
6000TVFL 42 22 35 1/4 49 3/4 70 3/8
(1067) (559) (895) (1264) (1788)
SL-36TV 42 16 3/4 31 3/4 45 63 5/8
(1067) (425) (806) (1143) (1616)
Clearance
Requirements
The top, back, and sides
of the fireplace are defined
by stand-offs.
The minimum clearance to a
perpendicular wall extending
past the face of the fireplace
is one inch (25 mm).
The back of the fireplace
may be recessed 16 1/4
inches (413mm) for SL-
36TV, 21-1/2 inches
(546mm) for 6000TVFL,
and 24-7/8 inches for
8000TVFL into combustible
construction.
Minimum Clearances
from the B-Type Vent
Pipe to Combustible
Materials is 1 inch (25mm)
all around the pipe.
Figure 4.
Dimensions & Clearance
Requirements
Minimum Clearances
from the Fireplace to Combustible Materials
Inches mm
Glass Front 36 914 Vitre
Floor 00Plancher
Back 1/2 13 Arrière
Sides 1/2 13 Côtés
Top 3 1/2 89 Dessus
Ceiling 31 787 Plafond
Inches (mm)
Étape 1
Emplacement
Le schéma ci-dessous indique lespace et la distance
disolation à prévoir pour linstallation dune cheminée
dans une pièce.
Installation
Figure 4.
Dimensions, emplacement
et dégagement à prévoir
Espace disolation à
prévoir
Le haut, larrière et les côtés
de la cheminée sont
délimités par des
isolateurs.
Espace minimum entre un
mur perpendiculaire
dépassant lavant de la
cheminée: 25mm (1 in.).
Larrière de la cheminée
peut être renfoncé de
413mm (16-1/4 in.) pour le
modèle SL-36TV, 546 mm
(21-1/2 in.) pour le modèle
6000TVFL et 632mm (24-
7/8 in.) pour le modèle 8000
TVFL dans une construc-
tion combustible.
Lespace minimum entre
le conduit de ventilation
de type B et les
matériaux combustibles
est de 25 mm (1 in.) tout
autour du conduit.
Espace minimum entre la cheminée
et des matériaux combustibles

8
Step 2
Framing the Fireplace
Installing the Fireplace (continued)
Fireplace framing can be built before or after the
fireplace is set in place. Framing should be positioned
to accommodate wall coverings and fireplace facing
material. The diagram below shows framing reference
dimensions.
CAUTION:
MEASURE FIREPLACE DIMENSIONS, AND
VERIFY FRAMING METHODS AND WALL
COVERING DETAILS, BEFORE FRAMING
CONSTRUCTION BEGINS.
Inches (mm)
Figure 5. Framing Dimensions
Framing should be constructed
of 2 X 4 lumber or heavier.
Step 3
Negative Pressure Make-up Air
Model/Modèle A B C
8000TVFL 49 (1245) 42 3/8 (1076) 25 3/8 (645)
6000TVFL 42 (1067) 38 1/4 (972) 22 (559)
SL-36TV 42 (1067) 38 1/4 (972) 16 3/4 (425)
Negative Pressure Warning: When negative
pressure is present, an atmospherically vented
fireplace (with a draft hood) may not function properly
and it may down draft. In the case of a gas appliance,
spillage of the combustion gases may occur. This
may create a dangerous carbon monoxide
situation in the house.
Installation (suite)
Étape 2
Encadrement
Lencadrement de la cheminée peut être construit
soit avant soit après linstallation de la cheminée.
Positionner lencadrement de façon à accommoder
le revêtement du mur et le matériau faisant face à la
cheminée. Voir le schéma ci-dessous pour les
dimensions de lencadrement.
ATTENTION: AVANT DENTREPRENDRE LA
CONSTRUCTION DE LENCADREMENT,
MESURER LA CHEMINÉE ET VÉRIFIER LES
MÉTHODES DE CONSTRUCTION DE
LENCADREMENT ET DE REVÊTEMENT DU MUR.
Figure 5. Dimensions de lencadrement
Étape 3
Dépression de lair de compensation
Avertissement concernant la dépression:
En présence dune dépression, il se peut quune
cheminée munie dun système de ventilation
atmosphérique (avec une hotte) ne fonctionne pas
correctement et ait un tirage insuffisant. Pour ce qui
est des appareils fonctionnant au gaz, il est possible
que des gaz de combustion se répandent dans le
logement, créant un risque de monoxide de
carbone.
Construire lencadrement avec
des tasseaux de 5 x 10 cm
(2 X 4 in.) minimum.

9
Installing the Fireplace (continued)
The causes of negative pressure to a house can
include the following:
 Stack effect in the building.
 Exhaust only appliances (mechanically and
atmospherically vented).
 Inadequate make-up air (which is increasingly more
prevalent in new construction).
It is recommended that all natural venting non-air tight
gas fireplaces have outside air connected to them. It
is also recommended that the building be
mechanically or passively balanced to allow
atmospherically vented appliances, such as top
vented gas fireplaces with draft hoods, to draft
properly.
!
Figure 6.
Make-up Air
WARNING: IN A NEGATIVE PRESSURE
CONDITION (LIKELY TO OCCUR IN NEW
HOMES THAT DO NOT HAVE ADEQUATE
MAKE-UP AIR) THE OUTSIDE AIR KIT MUST
BE INSTALLED TO OBTAIN PROPER
PERFORMANCE AND TO HELP PREVENT
SPILLAGE OF COMBUSTION GASES.
Installing Optional Outside
Make-up Air:
This unit is equipped to accept
outside air. By using outside
make-up air, the amount of
room air used for combustion
will be reduced. It is recom-
mended that an AK-TV air kit be
used with this appliance.
A 4-inch side collar/damper
(found in AK-TV Kit) must be in-
stalled by attaching the side
collar to the outer wrap of the
fireplace at the right-hand rear
corner using sheetmetal screws.
See Figure 6. Attach one end
of a 4-inch flexible air duct (not
provided in theAK-TV Kit) to the
side collar and the other end of
the duct to the make-up air ter-
mination cap. Use plastic tie
straps to secure the ends of the flex duct to each
collar.
Air Damper
Before lighting the burner, open the damper. Close
the damper when the burner is off. Detailed installation
instructions for Model AK-TV Outside Air kit are found
in the kit.
!
Les différentes causes de dépression dans un
logement sont les suivantes:
 Effet dempilage dans limmeuble.
 Appareils munis uniquement de systèmes
déchappement (à ventilation mécanique et
atmosphérique).
 Volume dair de compensation insuffisant (surtout
dans les constructions récentes).
Nous recommandons que toutes les cheminées à gaz
munies dun système de ventilation naturel non
hermétique soient connectées à lair extérieur. Nous
suggérons également déquilibrer le bâtiment de façon
mécanique ou passive afin de doter les appareils à
ventilation atmosphérique, tels que les cheminées à
gaz ventilées par le haut et munies de hottes, dun
tirage adéquat.
Installer un dispositif
facultatif dair de compen-
sation extérieur:
Cette unité peut fonctionner
avec lair extérieur. Si de lair
de compensation extérieur est
utilisé, le volume de lair
présent dans la pièce où se
trouve la cheminée utilisé pour la
combustion est réduit. Il est
recommandé dutiliser undis-
positif dair AK-TV pour cet
appareil.
Poser un collier/amortisseur
de 4 in. (fourni dans le kit AK-
TV) sur la cheminée en
lattachant sur lextérieur de la
cheminée sur le coin droit
arrière à laide de vis à tôle.
Voir figure 6.Attacher une des
extrémités du conduit flexible
de 4 in. (non fourni dans le kit
AK-TV) sur le collier latéral et lautre extrémités sur le
bouchon du dispositif dair de compensation. Fixer les
extrémités du conduit flexible à laide de colliers en plastique.
Registre dair
Avant dallumer le brûleur, ouvir le registre. Fermer
le registre lorsque le brûleur est éteint. Des
instructions dinstallation détaillées accompagnent
le kit dair extérieur du modèle AK-TV.
AVERTISSEMENT: DANS DES
CONDITIONS DE DÉPRESSION (SITUA-
TION PROBABLE DANS DES CONSTRUCTIONS
RÉCENTES QUI NE DISPOSENT PAS DUN
VOLUME DAIR DE COMPENSATION
SUFFISANT), LE DISPOSITIF DAIR EXTÉRIEUR
DOIT ÊTRE INSTALLÉ AFIN DOBTENIR UNE
PERFORMANCE ADÉQUATE ET DEMPÊCHER
LA PROPAGATION DU GAZ DE COMBUSTION.
Figure 6.
Air de compensation
Installation (suite)

10
Installing the Fireplace (continued)
Figure 7. Vent System Attachment
Step 4
Installing the Vent System
A. Vent System Approvals
Models 8000TVFL and 6000TVFL are approved to use
6-inch (152mm) diameter B-type vent. Model SL-36TV
is approved to use 5-inch (127mm) diameter B-type
vent. B-type vent must be used when the vent system
is within combustible construction.
These models may also use single wall rigid or flexible
gas vent IF and ONLY IF the vent system is installed
within non-combustible construction such as a
masonry chimney. The same diameters noted above
for B-type vent must be used for single-wall vent. See
Figure 7.
The flame and ember appearance may vary based on
the type of fuel burned and the venting configuration
used.
MINIMUM VERTICAL RISE = 9FT
MAXIMUM HORIZONTAL RUN = 15FT
V:H = 2:1
Étape 4
Installation du système de ventilation
A. Homologations
Lemploi des conduits de ventilation de type B de 152
mm (6 in.) de diamètre a été approuvé pour les modèles
8000TVFL et 6000TVFL. Lemploi des conduits de
ventilation de type B de 127 mm (5 in.) de diamètre a été
approuvé pour le modèle SL-36TV. Utiliser un conduit de
ventilation de type B lorsque le système de ventilation se
trouve dans une construction solide.
Il est possible dutiliser une conduite de gaz murale rigide
unique ou flexible SI et SEULEMENT SI le système de
ventilation est installé à lintérieur dune construction non-
combustible telle quune cheminée en maçonnerie.
Utiliser les mêmes diamètres que ceux mentionnés ci-
dessus pour les conduits de ventilation de type B dans
le cas dune ventilation murale unique. Voir figure 7.
Lapparence de la flamme et des braises peut varier en
fonction du type de combustible utilisé et de la
configuration du système de ventilation.
Figure 7. Raccordement du système de ventilation
LONGUEUR VERTICALE MINIMUM: 2,7 m (9FT)
LONGUEUR HORIZONTALE MAXIMUM: 4,5 m (15 FT)
V:H = 2:1
Installation (suite)

11
!
!
!
B. System Components
Vent System Configuration
RISE TO RUN RATIO = 2:1
MAXIMUM TOTAL HORIZONTAL RUN = 15 FT.
MINIMUM TOTAL VERTICAL RISE = 9 FT.
MAXIMUM NO. Of ELBOWS: 2 - 90oor 4 - 45o
Plan and install the vent system using the parameters
shown above.
WARNING: YOU MUST NOT EXCEED
THESE PARAMETERS.
Connect a B-Type vent component to the flue outlet
collar. Look at top inside of the firebox to check that
the vent pipe is attached to the unit. NOTE: It is always
better to first attach a straight section of vent to
the unit before attaching an elbow. Avoid using
elbows in the vent system if possible.
A 90-degree elbow can be attached directly to the unit.
If it is, it can be followed by a MAXIMUM 15-feet
horizontal run, a second 90-degree elbow ending in a
vertical position, and a MINIMUM 9-feet vertical rise
ending in a listed termination cap for the vent pipe.
Continue to add vent components, until the vent run is
completed.
WARNING: YOU MUST NOT EXCEED A
TOTAL MAXIMUM HORIZONTAL RUN OF
15 FT FOR THE ENTIRE VENT SYSTEM.
NOTE: The vent termination must be in a vertical
position and the termination cap must be listed
for the vent pipe used.
Consult local building code officials and codes for
proper vent system installations.
WARNING: THIS GAS FIREPLACE MUST
NEVER BE VENTED BY CONNECTING
TO A CHIMNEY FLUE SERVING A
SEPARATE SOLID FUEL BURNING
APPLIANCE.
Installing the Fireplace (continued)
!
!
!
B. Éléments du système de ventilation
Configuration du système de ventilation
RAPPORT ENTRE LONGUEUR VERTICALE ET
LONGUEUR HORIZONTALE = 2:1
LONGUEUR HORIZONTALE MAXIMUM = 4,5m (15 FT).
LONGUEUR VERTICALE MAXIMUM = 2,7m (9 FT).
NOMBRE MAXIMUM de COUDES: 2-90° ou 4-45°
Prévoir et installer le système de ventilation en utilisant
les paramètres ci-dessus.
AVERTISSEMENT: NE PAS DÉPASSER
CES PARAMÈTRES.
Raccorder une section du conduit de ventilation de type
B à la prise du collier du tuyau de cheminée. Regarder
dans le haut à lintérieur de la chambre de combustion
pour sassurer que le conduit de ventilation est attaché
à lunité. REMARQUE: Il est préférable dattacher en
premier un segment droit du conduit de ventilation
à lunité avant de poser un coude. Éviter autant que
possible lutilisation de coudes dans le système de
ventilation.
Un coude de 90° peut être attaché directement sur lunité.
Dans ce cas-là, il peut être suivi dune longueur
horizontale de 4,5 m (15 ft) MAXIMUM, dun deuxième
coude dun angle de 90 degrés se terminant en position
verticale et dune longueur verticale MINIMUM de 3 m
(9 ft) se terminant dans une mitre indiquée pour le
système de ventilation.
Continuer à ajouter les sections de conduit du système
de ventilation jusquà ce que le système soit complet.
AVERTISSEMENT: NE PAS DÉPASSER
UN MAXIMUM DE 4,5 M (15 FT) POUR LE
TOTAL DE LA LONGUEUR HORIZONTALE
DU SYSTÈME DE VENTILATION.
REMARQUE: La dernière partie du conduit de
ventilation doit être verticale et la mitre doit
correspondre au conduit de ventilation utilisé.
Consulter les autorités compétentes en matière de
codes de construction locaux et de codes concernant
linstallation dun système de ventilation.
AVERTISSEMENT: CETTE CHEMINÉE À
GAZ NE DOIT JAMAIS UTILISER UN
SYSTÈME DE VENTILATION RACCORDÉ
À UN TUYAU DE CHEMINÉE DESSERVANT
UN APPAREIL SÉPARÉ BRÛLANT DES
COMBUSTIBLES SOLIDES.
Installation (suite)

12
Installing the Fireplace (continued)
Figure 8. Vent Termination
ROOF PITCH H (MIN.) FT.
Flat to 6/12 1.0
6/12 to 7/12 1.25
Over 7/12 to 8/12 1.5
Over 8/12 to 9/12 2.0
Over 9/12 to 10/12 2.5
Over 10/12 to 11/12 3.25
Over 11/12 to 12/12 4.0
Over 12/12 to 14/12 5.0
Over 14/12 to 16/12 6.0
Over 16/12 to 18/12 7.0
Over 18/12 to 20/12 7.5
Over 20/12 to 21/12 8.0
!
C. Bedroom Installation in Canada
This model MUST NOT be vented into a vent system
installedexteriortoabuilding. Thepartoftheventsystem
above the roof line can be exterior to the building.
D.VentTermination
WARNING: MAJOR U.S. BUILDING
CODES SPECIFY MINIMUM CHIMNEY
AND/OR VENT HEIGHT ABOVE THE
ROOF TOP. THESE MINIMUM HEIGHTS
ARE NECESSARY IN THE INTEREST OF
SAFETY. FIGURE 8 AND TABLE SHOW
MINIMUM HEIGHTS, PROVIDED THE
TERMINATION CAP IS AT LEAST 8-FEET
FROM A VERTICAL WALL.
Figure 8. Extrémité du système de ventilation
!
Installation (suite)
C. Installation dans une chambre à coucher au Canada
Ce modèle NE DOIT PAS être raccordé à un système
de ventilation installé à lextérieur dun bâtiment. La
partie du système de ventilation dépassant le toit peut
être à lextérieur du bâtiment.
D. Mitre
AVERTISSEMENT: LA PLUPART DES
CODES DE CONSTRUCTION AMÉRICAINS
SPÉCIFIENT LA HAUTEUR MINIMALE DE
LA CHEMINÉE ET/OU DU SYSTÈME DE
VENTILATION AU-DESSUS DU TOIT. CES
MINIMUMS SONT NÉCESSAIRES POUR DES
RAISONS DE SÉCURITÉ. LE TABLEAU DE LA
FIGURE 8 INDIQUE LES HAUTEURS
MINIMALES, À CONDITION QUE LA DISTANCE
SÉPARANT LA MITRE DUN MUR VERTICAL
SOIT DAU MOINS 8 FT.
Pente du toit H (min.)
plat à 6/12 30,5 cm
de 6/12 à 7/12 38 cm
de 7/12 à 8/12 45,75 cm
de 8/12 à 9/12 61 cm
de 9/12 à 10/12 76,25 cm
de 10/12 à 11/12 99 cm
de 11/12 à 12/12 122 cm
de 12/12 à 14/12 152,5 cm
de 14/12 à 16/12 183 cm
de 16/12 à 18/12 213,5 cm
de 18/12 à 20/12 228,75 cm
de 20/12 à 21/12 244 cm

13
!
!
!
Step 5
Positioning, Leveling, and
Securing Fireplace
Installing the Fireplace (continued)
1. Place the fireplace into
position.
2. Level the fireplace from
side to side and from
front to back.
3. Shim the fireplace with
non-combustible mate-
rial, such as sheet
metal, as necessary.
4. Secure the fireplace to
the framing by nailing or
screwing using the nail-
ing tabs.
Figure 9.
Positioning, Leveling
& Securing Fireplace
Step 6
The Gas Control Systems
WARNING: THIS UNIT IS NOT FOR
USE WITH SOLID FUEL.
Two types of gas control systems are used with these
models: Standing Pilot Ignition and Direct Spark
Ignition (DSI).
Standing Pilot Ignition System
This system includes millivolt control valve, standing
pilot, thermopile/thermocouple flame sensor, and
piezo ignitor.
WARNING: 110-120 VAC MUST NEVER BE
CONNECTED TO A CONTROL VALVE IN
A MILLIVOLT SYSTEM.
Direct Spark Ignition (DSI) System
The DSI system includes a 110VAC control valve,
electronic module, and spark ignitor/flame sensor.
WARNING: CONTINUOUS 110-120 VAC
SERVICE MUST BE WIRED DIRECTLY
TO THE FIREPLACE JUNCTION BOX IN
A DSI SYSTEM.
Étape 5
Mise en place, mise à niveau et fixation
de la cheminée
!
!
!
Étape 6
Commandes
ATTENTION: CETTE CHEMINÉE NE
PEUT PAS ÊTRE UTILISÉE AVEC DES
COMBUSTIBLES SOLIDES.
Ces modèles sont conçus pour fonctionner avec deux
types de commandes: allumage par veilleuse et
allumage direct par étincelle (DSI).
Allumage par veilleuse
Ce système comprend une vanne de commande
millivolts, une veilleuse, un détecteur de flames
thermopile/thermocouple et un allumeur à étincelle/
détecteur de flammes.
ATTENTION: DANS UN SYSTÈME
MILLIVOLTS, NE PAS RACCORDER UNE
VANNE DE COMMANDE SUR 110-120 V CA.
Allumage par étincelle (DSI)
Ce système comprend une vanne de commande de
110 VAC, un module électronique et un allumeur à
étincelle/détecteur de flammes.
ATTENTION: DANS UN SYSTÈME DSI, LA
BOÎTE DE JONCTION DE LA CHEMINÉE
DOIT ÊTRE RACCORDÉE SUR 110-120 V CA.
Figure 9.
Mise en place, mise à niveau et
fixation de la cheminée
1. Positionner la cheminée.
2. La mettre horizontale
latéralement et
longitudinalement.
3. Caler la cheminée avec
des matériaux non com-
bustibles comme de la
tôle sil le faut.
4. Fixer la cheminée sur
lencadrement avec des
clous ou des vis.
Installation (suite)

14
!
Installing the Fireplace (continued)
Figure 10. Gas Controls Systems
Step 7
The Gas Supply Line
NOTE: Have the gas supply line installed by a
qualified service technician in accordance with
all building codes.
NOTE: Before the first firing of the fireplace,
the gas supply line should be purged of any
trapped air.
NOTE: Consult local building codes to properly
size the gas supply line leading to the 1/2 inch
(13 mm) hook-up at the unit.
This gas fireplace is designed to accept a 1/2 inch
(13 mm) gas supply line.
To install the gas supply line:
 A listed 1/2 inch (13 mm) manual shut-off valve
and a listed flexible gas connector are connected
to the 1/2 inch (13 mm) inlet of the control valve.
 A 1/8 inch (3 mm) N.P.T. plugged tapping, acces-
sible for test gauge connection, should be provided
for in the gas supply line leading to the units shut-
off valve.
 Locate the gas line access hole in the outer cas-
ing of the fireplace.
 Open the fireplace lower grille, insert the gas sup-
ply line through the gas line hole, and connect it to
the shut-off valve.
 When attaching the pipe, support the control so
that the lines are not bent or torn.
 After the gas line installation is complete, use a
soap solution to carefully check all gas connec-
tions for leaks.
WARNING: DO NOT USE AN OPEN
FLAME TO CHECK FOR GAS LEAKS.
Installation (suite)
Figure 10. Commandes
Étape 7
Raccordement au gaz
!
REMARQUE: Faire effectuer le raccordement au
gaz par un technicien qualifié conformément à
tous les codes de construction.
REMARQUE: Purger la conduite dalimentation
en gaz de tout air avant le premier allumage de
la cheminée.
REMARQUE: Consulter les codes de
construction locaux au sujet du calibre de la
conduite de raccordement au gaz au raccord de
13 mm (1/2 in.) sur la cheminée.
Cette cheminée à gaz est prévue pour accepter une
conduite de raccordement de 13 mm (1/2 in.).
Pour raccorder la conduite de gaz:
 Un robinet manuel de 13 mm (1/2 in.) et une
conduite de raccordement de 13 mm (1/2 in.) sont
posés sur lorifice dadmission de la commande.
 Prévoir sur la conduite de gaz une dérivation de
branchement accessible de 3 mm (1/8 in.) N.P.T.
taraudée et bouchée permettant le branchement
dun manomètre.
 Trouver louverture daccès dans la carrosserie
de la cheminée.
 Ouvrir la grille inférieure de la cheminée, y
introduire la conduite et la brancher sur la vanne
de commande.
 Pendant le raccordement, soutenir la vanne pour
éviter de courber ou darracher les conduites.
 Une fois le raccordement terminé, vérifier
létanchéité des raccordements avec de leau
savonneuse.
ATTENTION: NE PAS RECHERCHER LES
FUITES DE GAZ AVEC UNE FLAMME NUE.
STANDING PILOT (VEILLEUSE) DSI IGNITION (ALLUMAGE DSI)

15
Pressure Natural Gas Propane
Minimum 5.0 inches 11.0 inches
Inlet Pressure w.c. w.c.
Maximum Inlet 14.0 inches 14.0 inches
Gas Pressure w.c. w.c.
Manifold 3.5 inches 10. 0 inches
Pressure w.c. w.c.
A one-eighth (1/8) inch (3 mm) N.P.T. plugged tapping
is provided on the outlet side of the gas control for a
test gauge connection to measure the manifold
pressure. To measure inlet pressure, provisions must
be made to attach a test gauge to a one-eighth (1/8)
inch (3 mm) N.P.T. plugged tapping immediately
upstream of the gas supply connection to the
fireplace.
The fireplace and its individual shut-off valve MUST
be disconnected from the gas supply piping system
during any pressure testing of the system at test
pressures in excess of one-half (1/2) psig (3.5 kPa).
The fireplace MUST be isolated from the gas supply
piping system by closing its individual shut-off valve
during any pressure testing of the gas supply piping
system at test pressures equal to or less than one-
half (1/2) psig (3.5 kPa).
Installing the Fireplace (continued)
 At the gas line access hole, use insulation to re-
pack the space around the gas pipe.
 Insert insulation from the outside of the fireplace
and pack the insulation tightly to totally seal be-
tween the pipe and the outer casing.
Figure 11. Gas Supply Line
Step 8
Gas Pressure Requirements Étape 8 Spécifications relatives
à la pression du gaz
Figure 11. Raccordement au gaz
 Reboucher le trou dentrée de la conduite de gaz
avec de lisolant placé autour de la conduite.
 Introduire lisolant depuis lextérieur et le tasser
fermement pour boucher complètement lespace
entre la conduite et la carrosserie.
Une dérivation de 3 mm (1/8 in.) N.P.T. taraudée et
bouchée sur la conduite de sortie de la commande
permet de mesurer la pression au niveau du
collecteur. Pour mesurer la pression dentrée,
brancher un manomètre sur la dérivation de 3 mm
(1/8 in.) N.P.T. située immédiatement en amont du
raccordement de la cheminée.
Lors des mesures de pression supérieures à
3,5 kPa (1/2 psi), débrancher la conduite
dalimentation de la cheminée.
Couper lalimentation en gaz de la cheminée et fermer
la vanne de commande avant de procéder à des
contrôles de pression de lalimentation pour des
pressions supérieures à 3,5 kPa (1/2 psi).
Pression Gaz naturel Propane
Pression dentrée Col. deau Col. deau
minimum 5.0 pouces 11.0 pouces
Pression dentrée Col. deau Col. deau
maximum du gaz 14.0 pouces 14.0 pouces
Pression au Col. deau Col. deau
collecteur 3.5 pouces 10.0 pouces
Installation (suite)

16
Figure 12.
Standing Pilot Ignition Wiring Diagram
Step 9
Wiring the Fireplace
Installing the Fireplace (continued)
NOTE: Electrical wiring must be installed by a
licensed electrician.
CAUTION: DISCONNECT REMOTE CONTROLS
IF YOU ARE ABSENT FOR EXTENDED TIME
PERIODS. THIS WILL PREVENT ACCIDENTAL
FIREPLACE OPERATION.
For Standing Pilot Ignition Wiring
Appliance Requirements
 This appliance DOES NOT require 110-120 VAC to
operate.
WARNING: DO NOT CONNECT 110-120
VAC TO THE GAS CONTROL VALVE OR
THE APPLIANCE WILL MALFUNCTION
AND THE VALVE WILL BE DESTROYED.
Optional Accessories
Optional fan and remote control kits require that 110-
120 VAC be wired to the factory installed junction box
before the fireplace is permanently installed.
Remote Wall Switch
Position the remote wall switch in the desired position
on a wall. Run a maximum of 25 feet (7.8 m) or less
length of 18 A.W.G. minimum wire and connect it to
the fireplace ON/OFF switch pigtails.
!
Installation (suite)
Figure 12.
Schéma de câblage de lallumage par veilleuse
Étape 9
Câblage
!
REMARQUE: Faire effectuer le câblage de la
cheminée par un électricien qualifié.
ATTENTION: DÉBRANCHER LES COMMANDES
À DISTANCE LORS DE PÉRIODES DABSENCE
PROLONGÉE POUR ÉVITER LALLUMAGE
ACCIDENTEL DE LA CHEMINÉE.
Câblage de lallumage par veilleuse
Spécifications
 Cet appareil NE DOIT PAS être raccordé à une
source de courant 110-120 V CA pour fonctionner.
ATTENTION: NE PAS RACCORDER LA
VANNE DE COMMANDE SUR 110-120 V CA
POUR ÉVITER UN MAUVAIS FONCTIONNEMENT
OU LA DESTRUCTION DE LA VANNE.
Accessoires en option
En cas dutilisation dun ventilateur et de kits de
commande à distance, prévoir le raccordement de
la boîte de jonction montée dusine à une source de
courant 110-120 V CA avant linstallation permanente
de la cheminée.
Interrupteur mural de commande à distance
Placer linterrupteur à lemplacement voulu.
Raccorder linterrupteur mural aux queues de cochon
de linterrupteur MARCHE/ARRÊT de la cheminée au
moyen de fils 18 A.W.G. minimum de 7,8 m (25 ft.)
maximum.
