Heath Zenith Decorative Wireless Chime 6180 User manual

-
+
-
+
-
+
Battery
Battery
Battery
© 2007 HeathCo LLC 595-5506-11
This package includes (Style of push button and chime may vary from illustra-
tions):
• Wireless chime
• Wireless push button w/battery
• Hardware pack
You'll need to buy 3 "D" alkaline batteries for the chime. In typical use,
alkaline batteries will last up to three years.
6180 Series, 6270 Series, and 6280 Series
Decorative Wireless Chime
Cover
Mounting
Tabs

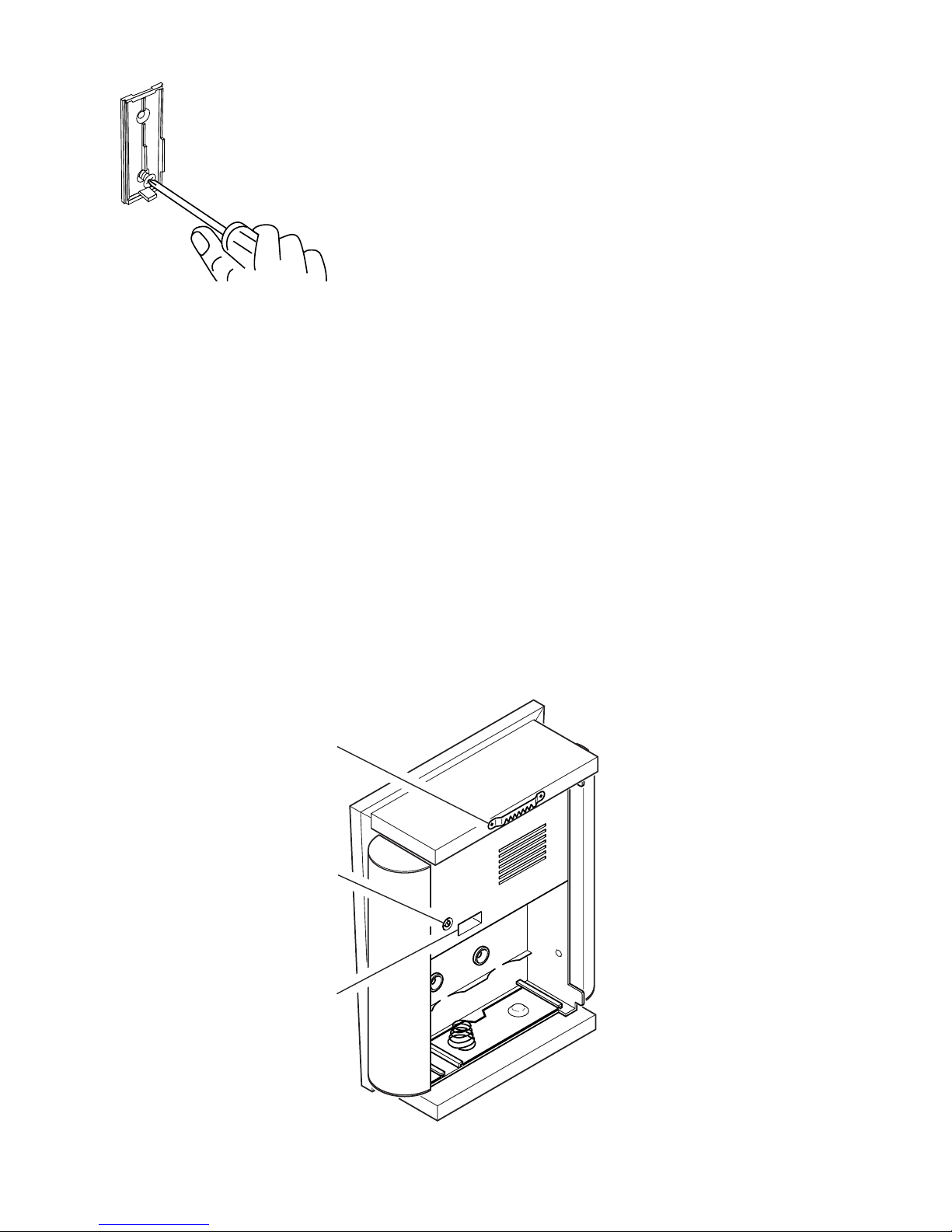

1. Install alkaline type A23 12
volt push button battery. Re-
move back of case by pushing
in tab on bottom with a small
screwdriver (see Figure 1).
Make sure battery is oriented
properly (See page 4).
2. Install 3 alkaline“D”batteries.
Make sure batteries are oriented
properly (see Figure 2).
3. Test range. Temporarily posi-
tion chime and push button
where you want them mounted.
Press push button to verify
chime and push button work
properly. If chime does not
sound, see Troubleshooting.
Chime
Volume
Jumpers
Figure 2
Figure 1

-2- 595-5506-11
12345678
4. Mount push button. Use either screws or
double sided tape to mount push button.
To mount with screws, remove back of case by
pushing in tab on bottom with a small screw-
driver.
Attach back of case to door jamb or wall.Snap front
of push button on.
When attaching push button using double sided
tape, make sure the surface of the door jamb or
wall is clean.
5. Mount chime. There are two different ways to mount the chime depending
upon the model of chime purchased.Determine which model you purchased
below. Mount the chime according to the instructions for your chime.
Chime with sawtooth hanger attached to back:
1. Drill 1/4" diameter pilot hole for wall anchor (provided) and insert anchor.
2. Screw #8 screw (provided) into anchor. Leave 1/16" gap between screw
head and wall.
3. Place hanger over screw to mount chime.
Jumpers
Chime Volume
Sawtooth Hanger
Figure 4
Figure 3

-3-
595-5506-11
Chime with separate cover and base:
The chime base can be mounted in two different ways.The base can be mounted
using the keyholes or the three mounting holes.The base may be mounted hori-
zontally or vertically depending upon the specific model purchased.
1. Remove batteries from chime.
2. Use template on back cover for screw placement. Drill 7/32" diameter pilot
holes for wall anchors (provided) and insert anchors.
3a. If using the three hole method to mount chime, insert three #6 screws
(provided) through holes in back of chime.
3b. If using keyhole method to mount chime, screw two #6 screws into wall
anchors. Leave 1/16" gap between screw head and wall.
4. Using arrow on template as a guide, mount chime with arrow pointing up.
5. Replace batteries (see Figure 2). Place chime cover over base.
Code and Tune Settings
Code Settings
Note: Most installations will not require you to change any jumpers on
your chime and push button.
The push button and chime communicate by using a code that can be changed
by removing and/or adding jumpers on both the push button and chime. The
code is factory set; however, there are 128 selectable codes that allow you to
expand your system and prevent outside interference. Other wireless products
may cause interference and the system may not function properly. Follow the
instructions below for setting a new code.
1. Open the cases and locate the jumpers on both the push button and chime
(See illustration on page 4).
2. The push button and chime both have eight different jumper locations.The
jumper positions 1 through 7 are used for setting the code.
3. To change the code, add and/or remove jumpers as needed. It is recom-
mended to only change one jumper at a time and then check to see if
system is functioning properly.
Note: Jumpers in positions 1 through 7 must be exactly the same for both
the push button and chime for this system to function.

-4- 595-5506-11
Battery
Battery
Battery
C
h
i
m
e
V
o
l
u
m
e

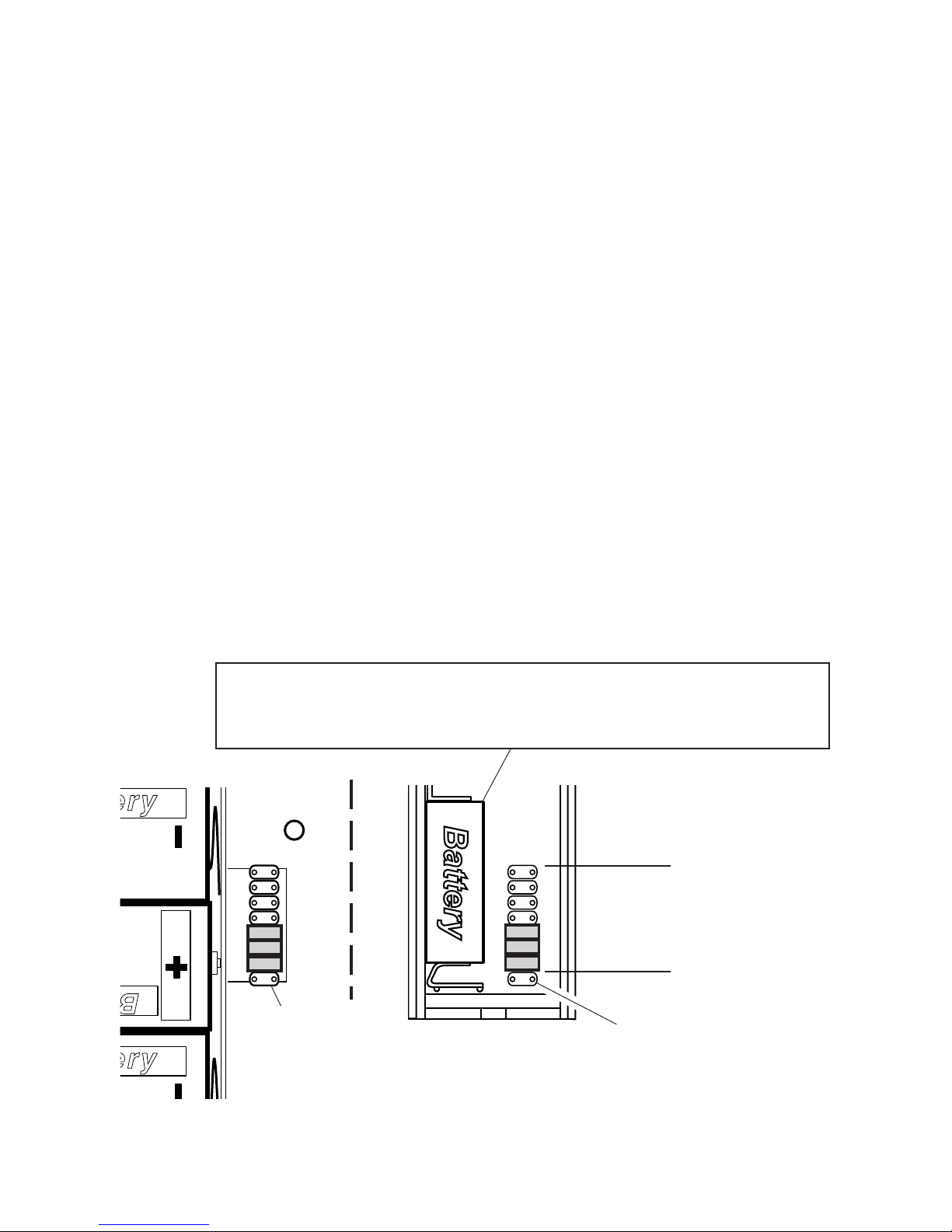

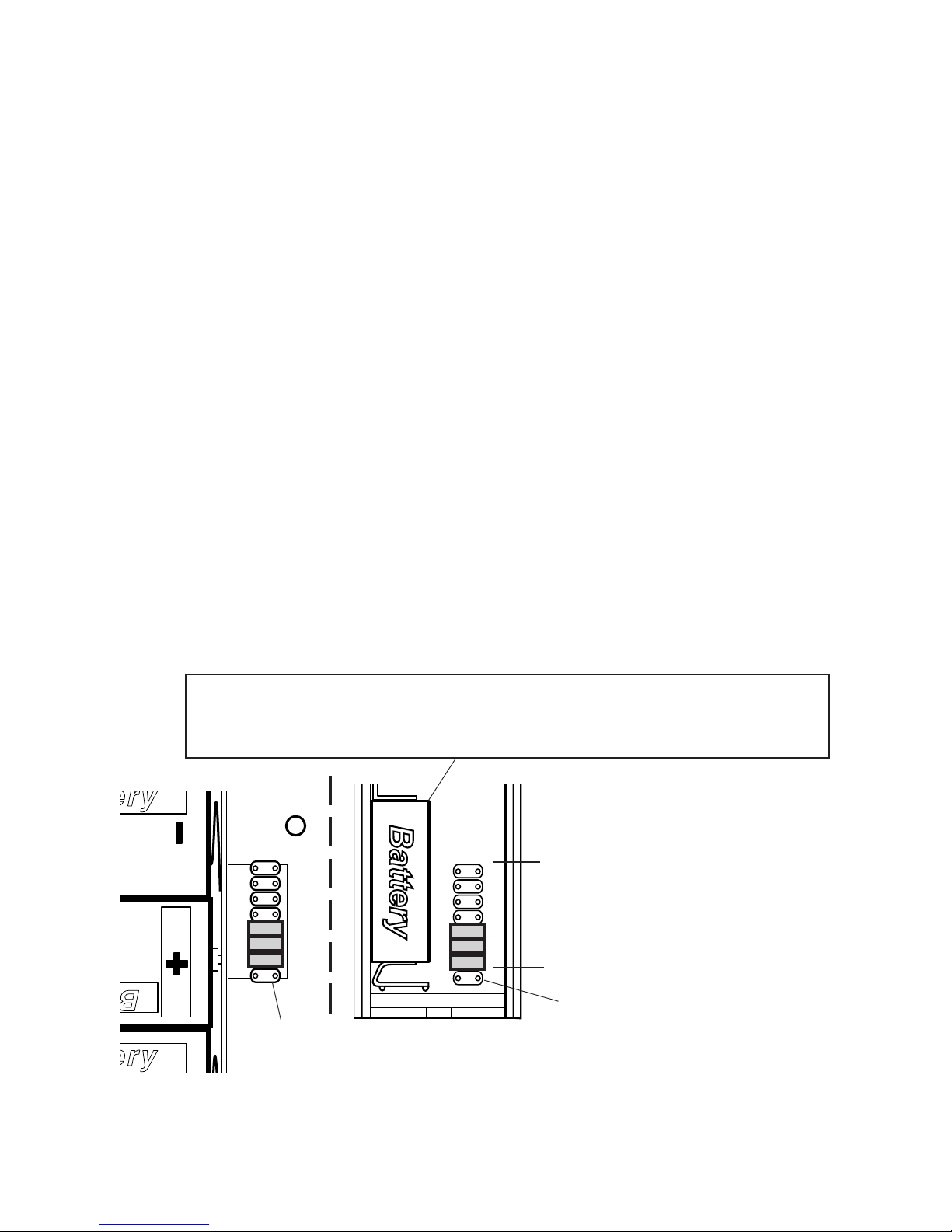

12 345 678 12 345 678
* Code Settings 1-7
Must Match Both
Push Button and
Chime
Inside Push
Button
Inside Chime
Note: Some models might require the use of
tweezers to remove and replace the jumpers.
Tune Setting
Tune Setting
(Not used on
all models)
Tune Settings
Your Heath®/Zenith wireless chime has different selectable tunes: Ding (one
note), Ding-Dong (two note), or Westminster (eight note) (Available on se-
lected Heath®/Zenith chimes). The factory setting is for the Ding-Dong tune
(or Westminster, when available). This tune can be changed by following the
instructions below.
• Ding (one note tune)
Push Button: Add a jumper to location 8.
• Ding-Dong (two note tune)
Push Button: Remove jumper from location 8.
Chime: Remove jumper from location 8.
• Westminster (Eight note tune) (Available on selected Heath®/Zenith
chimes)
Push Button: Remove jumper from location 8.
Chime: Add a jumper to location 8.
Note: All models have both front and back door tune capabilities. You may
purchase any Heath®/Zenith wireless push button for a second entrance. We
recommend the back door use the Ding tune and the front door use the Ding-
Dong tune (or Westminster tune, available on selected Heath®/Zenith chimes).
Models that include two push buttons will come factory set for front and back
doors. Decals on the rear of the push button will indicate its setting.
Push Button Battery Replacement
Install an alkaline type A23 12Volt battery.
See diagram inside push button for correct
battery orientation.

-5-
595-5506-11
Troubleshooting
Chime does not sound:
• Make sure push button and chime codes are the same (See pages 3 and 4).
• Check orientation of push button battery (See page 4).
• Check charge of push button and chime batteries, replace if necessary.
Batteries seem OK, but the chime does not work when installed:
• Do not mount chime or push button on metal or near metal studs. This
reduces the transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood shims to
move chime or push button off metal surface.
• Concrete floors may reduce range. Move chime away from floor.
• Try locating chime closer to push button.
The range of the wireless chime can vary with location, temperature and bat-
tery condition.
Regulatory Information
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry
Canada.Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly approved by
the party responsible for regulatory compliance could void the user’s authority
to operate the equipment.
Technical Service
Please call 1-800-858-8501 (English speaking only) for assistance
before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our
Web site at: www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501, 7:30 AM to 4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contactingTechnical Service, please have the following information available:
Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product

-6- 595-5506-11
HeathCo LLC reserves the right to discontinue and to change specifications
at any time without notice without incurring any obligation to incorporate new
features in previously sold products.
LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You
may also have other rights which vary from state to state or province
to province.
For a specified period depending upon model (see chart below) from the
date of purchase, any malfunction caused by factory defective parts or
workmanship will be corrected at no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items
are not covered by this warranty. Unauthorized service or modification of
the product or of any furnished component will void this warranty in its
entirety.This warranty does not include reimbursement for inconvenience,
installation, setup time, loss of use, unauthorized service, or return ship-
ping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in
conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRAN-
TIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRE-
SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART
OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITEDTO ANY
LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEE-
ABLE.Some states or provinces do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion
may not apply to you. Please keep your dated sales receipt, it is required
for all warranty requests.
Model Warranty Period
6270 Series 1 Year
6180 Series, 6283, 6284 5 Years

-7-
595-5506-11© 2007 HeathCo LLC 595-5506-11 S
Este paquete tiene (El estilo del pulsador y de la campana puede variar de
la ilustración):
• Campana Inalámbrica
• Pulsador inalámbrico con batería
• Paquete de ferretería
Usted deberá comprar 3 pilas alcalinas “D” para el timbre. Con un uso
normal, las pilas alcalinas durarán hasta tres años.
Serie 6180, Serie 6270 y Serie 6280
Campanilla Decorativa Inalámbrica
Aletas de
montaje
de la
cubierta
1. Instalar pila alcalina de botón
tipo A23 de 12 voltios. Extraer
la parte posterior de la caja
presionando la aleta en el botón
con un destornillador pequeño
(vea la Figura 1). Asegurar-
se que la pila esté orientada
correctamente (ver la página
10).
2. Coloque las 3 pilas alkalinas
“D”. Asegúrese de que estén
correcta-mente colocadas (vea
la Figura 2).
3. Pruebe el alcance. Ponga
provisionalmente la campana
y el pulsador en la posición
donde los quiera instalar. Pre-
sione el pulsador para verificar
que la campanay el pulsador
funcionen apropiadamente.
Si la campana no suena, vea
Análisis de Averías.
-
+
-
+
-
+
Battery
Battery
Battery
Puentes
Control del Volumen
de la Campana
Figura 1
Figura 2

-8- 595-5506-11
Colgador dentado
12345678
Figure 4
Puentes
Control del Volumen
de la Campana
Figura 3
4. Instale el pulsador y el timbre. Use ya
sean tornillos o cinta adhesiva por ambas
caras para instalar el pulsador.
Para montarcon tornillos,quite laparte deatrás dela
caja empujando hacia adentro la lengüeta de abajo
con un destornillador pequeño y girando la cuchilla.
Coloque la parte de atrás de la caja contra la
jamba o la pared. Encaje a presión la parte
frontal del pulsador.
Cuando fije el pulsador usando cinta adhesiva
por ambas caras, asegúrese que la superficie de la pared o la del batiente de la
puerta estén limpias.
5. Monte la campana. Hay dos maneras diferentes de montar la campana
dependiendo del modelo de campana que compró. Determine abajo cuál
modelo compró. Monte la campana de acuerdo a las instrucciones que
corresponden a su campana.
Campana con colgador con diente de sierra fijado atrás:
1. Taladre un orificio guía de 6.4 mm (1/4 pulgadas) de diámetro para el ancla
de pared (provista) e inserte el ancla.
2. Atornille en el ancla el tornillo Nº 8 (provisto). Deje una separación de 1.5
mm (1/16 de pulgada) entre la cabeza del tornillo y la pared.
3. Coloque el colgador sobre el tornillo para montar la campana.

-9-
595-5506-11
Campana con tapa y base separadas
La base de la campana puede montarse de dos formas diferentes. Puede
montarse usando los agujeros bocallaves o bien los tres orificios de montaje.
La base puede montarse horizontal o verticalmente dependiendo del modelo
específico comprado.
1. Retire las baterías (pilas) de la campana.
2. Use la plantilla de la tapa posterior para ubicar los orificios.Taladre orificios
guías de 7/32 pulgadas de diámetro e inserte en estos las anclas de pared
(provistas).
3a. Si monta la campana con el método de los tres orificios, inserte tres tornillos
Nº 6 (provistos) por los orificios posteriores de la campana.
3b. Si monta la campana con el método de los orificios bocallave, atornille
dos tornillos Nº 6 en las anclas de pared. Deje una separación de 1.5 mm
(1/16 de pulgada) entre la cabeza del tornillo y la pared.
4. Usando la flecha de la plantilla como guía, monte la campana con la flecha
apuntando hacia arriba.
5. Cambie las baterías (pilas) (vea la Figura 2).Coloque la tapa de la campana
sobre la base.
Programaciones del código y del tono
Programaciones del código
Nota: En la mayoría de instalaciones no será necesario que cambie ningún
puente en su campana o en su pulsador.
El pulsador y la campana se comunican usando un código que puede ser
cambiado quitando y/o añadiendo puentes en el pulsador y la campana.
El código ha sido programado en fábrica; sin embargo, hay 128 códigos
elegibles que le permiten expandir su sistema y evitar interferencia externa.
Otros productos inalámbricos pueden causar interferencia y puede ser que el
sistema no funcione como es debido. Para programar un nuevo código siga
las siguientes indicaciones:
1. Abra las cajas y localice los puentes tanto en el pulsador como en la
campana (vea la ilustración en la página 10).
2. Tanto el pulsador como la campana tienen ocho posiciones diferentes de
los puentes. Las posiciones de puente del 1 al 7 se usan para programar
el código.
3. Para cambiar el código añade y/o quite los puentes, como sea necesario.
Se recomienda cambiar tan sólo un puente por vez y luego comprobar si
el sistema funciona correctamente.
Nota: Para que funcione este sistema, las posiciones de la 1 a la 7 de los
puentes deben ser iguales tanto en el pulsador como en la campana.

-10- 595-5506-11
Battery
Battery
Battery
C
h
i
m
e
V
o
l
u
m
e
12 345 678
* Las Calibraciones de Código
del 1-7 Deben Coincidir Tanto
en el Pulsador Como en el
Timbre.
Programación
del tono (No se
usa en todos los
modelos)
Dentro del
Pulsador
Campana Interna
Nota: Algunos modelos podrían
requerir el uso de pinzas especiales
para retirar y colocar los puentes.
Programación
del tono
Programación del tono
Su campana inalámbrica Heath®/Zenith tiene tonos diferentes que pueden
seleccionarse: Tilín (una nota), Tilín-Talán (dos notas), o Westminster (ocho
notas) (Disponible en los timbres Heath®/Zenith seleccionados). La calibración
de fábrica es el tono Tilín-talán (o el tono Westminster cuando está disponible).
Este tono puede ser cambiado siguiendo las instrucciones que siguen.
• Tilín (tono de una nota)
Pulsador: aumente un puente al sitio 8.
• Tilín-talán (tono de dos notas)
Pulsador: Quite el puente del sitio 8.
Campana: Quite el puente del sitio 8.
• Westminster (tono de ocho notas) (Disponible en los timbres Heath®/Zenith
seleccionados)
Pulsador: Quite el puente del sitio 8.
Campana: Aumente un puente al sitio 8.
Nota:Todas las campanas tienen capacidad de tonos para las puertas frontal y
posterior. Usted puede comprar cualquier pulsador Heath®/Zenith inalámbrico
para una segunda puerta de entrada. Recomendamos que la puerta posterior
use el tono Tilín y la puerta frontal el tono Tilín-Talán ( o el tono Westmins-
ter, disponible en los timbres Heath®/Zenith seleccionados). Los modelos
que incluyen dos pulsadores vendrán con la calibración de fábrica para las
puertas frontal y posterior. Las calcomanías en la parte posterior del pulsador
le indicarán la calibración.
12 345 678
Reemplazo de la Batería del Pulsador
Cámbiela con una pila alcalina tipo A23 de 12 V. Vea el diagrama
dentro del pulsador para la orientación correcta de la pila.

-11-
595-5506-11
Análisis de Averías
La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana sean los mismos
(Vea las páginaciones 9 y 10).
• Verifique la posición de la batería del pulsador (Ver página 10).
• Revise la carga de las baterías del pulsador y de la campana, reemplácelas
si es necesario.
La pilas parecen estar buenas pero la campana no funciona una vez
instalada:
• No instale la campana o el pulsador sobre superficies metálicas o cerca de
montantes metálicos. Esto reduce el alcance del transmisor. Use cuñas de
madera de 6 a 13mm para aislar al pulsador de la superficie metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la campana fuera
del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
El alcance de la campana inalámbrica puede variar con: la ubicación, tempe-
ratura y condiciones de la batería.
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro
sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted
puede también escribir a:
HeathCo LLC, P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
Número de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Información Regulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Fed-
eral de Comunicaciones) y con la RSS-210 de las Industrias del Canadá. El
funcionamiento está sujeto a las dos siguientes condiciones: (1) este aparato
no puede causar interferencias dañinas, y (2) este aparato debe aceptar cu-
alquier interferencia recibida, incluyendo una interferencia que pueda causar
un funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresa-
mente por la parte responsable de cumplir con los reglamentos podría invalidar
la autoridad del usuario para el uso de este equipo.

-12- 595-5506-11
GARANTÍA LIMITADA
Esta es una “Garantía Limitada” que le da a Ud. derechos legales específicos.
Usted puede también tener otros derechos que varían de estado a estado o
de provincia a provincia.
Por un período específico desde la fecha de compra y dependiendo del modelo
(vea el cuadro de abajo) cualquier funcionamiento defectuoso ocasionado
por partes o mano de obra defectuosas de fábrica será arreglado sin costo
para usted.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso,
abuso o negligencia, bombillas, baterías, u otras partes fungibles no están
cubiertas por esta garantía. Los Servicios no autorizados o modificaciones del
producto o de cualquier componente que se provee invalidarán esta garantía
en su totalidad. Esta garantía no incluye reembolso por inconveniencia, insta-
lación, tiempo de instalación, perdida de uso, servicio no autorizado, o costos
de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo LLC
y no se extiende a otros equipos o componentes que el consumidor usa junto
con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARAN-
TÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO CUALQUIER
GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE COMERCIABILIDAD O
QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER PROPÓSITO O
USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS
DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN
DEL CLIENTEY NO HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO
LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O CON-
SECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER PÉRDIDA
DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados
o provincias no permiten la exclusión o limitación de daños incidentales o
consecuentes, de modo que la limitación o exclusión arriba indicada puede
que no se aplique a Ud. Por favor guarde su recibo de venta fechado; se lo
requiere para cualquier solicitud de garantía.
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligación de tener que incorporar nuevas características en los productos
vendidos anteriormente.
Modelo Período de Garantía
Serie 6270 1 Año
6180 Series, 6283, 6284 5 Años

-13-
595-5506-11© 2007 HeathCo LLC 595-5506-11 F
Série 6180, Série 6270 et série 6280
Carillon décoratif sans fil
Pattes de
montage du
couvercle
1. Installation de la pile alcaline
12 V de type A23 pour bouton-
poussoir. Ôtez la partie arrière
du boîtier en enfonçant la patte
du bas au moyen d’un petit
tournevis (voir Figure 1). Assu-
rez-vous que la pile est orientée
correctement (voir p. 16).
2. Installez 3 piles alcalines « D »
(R20). Prenez soin d’orienter
les piles correctement (voir
Figure 2).
3. Plage d’essai. Positionnez
temporairement le carillon et
l’unité de bouton-poussoir à
l’endroit où vous voulez les
monter.Enfoncez le bouton-
poussoir pour vous assurer que
celui-ci et le carillon fonction-
nent correctement.Si le carillon
ne retentit pas, consultez la
section « Dépannage ».
-
+
-
+
-
+
Battery
Battery
Battery
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon
peut varier par rapport à l’illustration):
• Carillon dans fil
• Unité de bouton-poussoir sans fil, avec pile
• un ensemble de ferrures
Vous aurez besoin de trois piles alcalines « D » (R20) pour le carillon. En
utilisation typique, les piles alcalines durent trois ans.
Commande de
volume du carillon
Cavaliers
Figure 1
Figure 2

-14- 595-5506-11
12345678
Cavaliers
Commande de
volume du carillon
4. Montez l’unité de bouton-poussoir et le ca-
rillon. Utilisez soit des vis, soit du ruban adhésif
double face pour monter l’unité de bouton-pous-
soir.
Pour faire l’installation avec les vis, enlevez le dos
du boîtier en poussant sur les agrafes de la base
avec un tournevis.
Fixez le dos du boîtier au chambranle ou au mur.
Enclenchez la partie avant de l’unité de bouton-
poussoir en place.
Lorsque vous montez l’unité de bouton-poussoir en utilisant du ruban adhésif double
face, assurez-vous que la surface du montant de porte ou du mur est propre.
5. Installez le carillon. Il existe deux méthodes d’installation distinctes, selon
le modèle de carillon. Déterminez d’abord le modèle de carillon acheté,
comme indiqué plus loin. Installez ensuite le carillon conformément aux
directives fournies pour ce modèle.
Carillon doté du support dentelé :
1. Percez un trou d’un diamètre de 6,4 mm (1/4 po) pour l’ancrage mural
(fourni), puis insérez-y ces ancrages.
2. Insérez la vis n° 8 (fournie) dans l’ancrage murale, puis vissez-la en con-
servant un écart de 1,5 mm (1/16 po) entre la tête de la vis et le mur.
3. Pour installer le carillon, glissez le support sur la tête de la vis.
Figure 3
Support dentelé
Figure 4

-15-
595-5506-11
Carillon avec socle et couvercle distinct
Le socle du carillon peut être installé de deux manières distinctes, soit au moyen
des trous piriformes ou des trois orifices d’installation.Il peut en outre être monté
à l’horizontale ou à la verticale selon le modèle acheté.
1. Retirez les piles du carillon.
2. Utilisez le modèle à l’arrière du couvercle pour définir l’emplacement des
vis. Percez des trous de 7/32 po pour les ancrages (fournis), puis insérez
les ancrages.
3a. Si vous utilisez la méthode d’installation à trois trous, insérez trois vis n°
6 (fournies) dans les orifices à l’arrière du carillon.
3b. Si vous utilisez la méthode d’installation à deux trous piriformes, fixez deux
vis n° 6 dans les ancrages muraux. Puis vissez-la en conservant un écart
de 1,5 mm (1/16 po) entre la tête de la vis et le mur.
4. Installez le carillon au mur en vous assurant que la flèche du gabarit pointe
vers le haut.
5. Remettez les piles en place (voir Figure 2). Replacez le couvercle du
carillon sur le socle.
Réglages du code et de la mélodie
Réglage du code
Remarque : Avec la plupart des installations, vous n’avez pas à changer
aucun cavalier sur votre carillon ou votre unité de bouton-poussoir.
L’unité de bouton-poussoir et le carillon communiquent l’un avec l’autre en
utilisant un code, que l’on peut changer par ajout et/ou enlèvement de cava-
liers au niveau de l’unité de bouton-poussoir et du carillon. Le code est réglé
en usine; 128 codes peuvent être sélectionnés de manière à vous permettre
d’étendre votre système et de prévenir les parasites extérieurs. La présence
d'autres appareils sans fil peut occasionner des parasites pouvant nuire au bon
fonctionnement du système. Pour régler le nouveau code, suivre les directives
ci-dessous.
1. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du bouton-poussoir
et du carillon (voir illustration en page 16).
2. L’unité debouton-poussoir etle carillon comptent chacunhuit(8)emplacements
de cavalier différents. Les positions 1 à 7 servent au réglage du code.
3. Pour modifier le code, ajouter et/ou supprimer des cavaliers au besoin. Il
est recommandé de ne changer qu’un seul cavalier à la fois et de vérifier si
le système fonctionne correctement.
Remarque : Les cavaliers des positions 1 à 7 doivent être exactement
les mêmes, pour le bouton-poussoir et le carillon, pour que ce système
puisse fonctionner correctement.

-16- 595-5506-11
Battery
Battery
Battery
C
h
i
m
e
V
o
l
u
m
e
Intérieur du carillon
12 345 678
Remplacement de la pile de l’unité de bouton-poussoir
Installez une pile alcaline de 12V A23. Voir la bonne orientation
de la pile sur le schéma à l'intérieur de l'unité de bouton-poussoir.
* Les réglages de code 1-
7 doivent correspondre à
l’unité de bouton-poussoir
et au carillon.
Unité de bouton-
poussoir intérieure
Remarque : Pour certains modèles, il peut
être nécessaire d’employer des petites pin-
ces pour ôter et replacer les cavaliers.
Réglage de la
mélodie
Réglage de la
mélodie
(Non utilisé sur
tous les modèles)
Réglage de la mélodie
Votre carillon sans fil Heath®/Zenith peut jouer différents airs à sélectionner :
Ding (une note), Ding-Dong (deux notes) et Westminster (huit notes) (Dis-
ponible sur certains modèles de carillon Heath®/Zenith). Le réglage de l’usine
est celui du timbre Ding-Dong (ou l’air Westminster, lorsque disponible). Pour
changer cet air réglé à l’usine, suivez les directives ci-dessous.
• Ding (une note)
Bouton-poussoir : Ajouter un cavalier à la position 8.
• Ding-Dong (deux notes)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Enlever le cavalier à la position 8.
• Westminster (huit notes) (Disponible sur certains modèles de carillon
Heath®/Zenith)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Ajouter un cavalier à la position 8.
Remarque :Tous les modèles sont dotés de fonctions d’air distinctes pour porte
avant et porte arrière.Vous pouvez vous procurer toute unité de bouton-poussoir
sans fil Heath®/Zenith pour une deuxième entrée. Nous recommandons que
la porte arrière utilise le timbre Ding et la porte avant, le timbre Ding-Dong
(ou l’air Westminster, offert sur certains modèles de carillon Heath®/Zenith).
Les modèles qui comprennent deux (2) boutons-poussoirs sont fournis réglés
à l’usine pour les portes avant et arrière. Les autocollants de l’arrière de l’unité
de bouton-poussoir indiquent son réglage par défaut.
12 345 678

-17-
595-5506-11
Dépannage
Le carillon ne sonne pas:
• Assurez-vous que les codes de l’unité de bouton-poussoir et du carillon sont
identiques (Voir les pages 15 et 16).
• Vérifiez l’orientation de la pile de l’unité de bouton-poussoir (Voir page 16).
• Vérifiez l’état de charge de la pile de l’unité de bouton-poussoir, et rempla-
cez-la si nécessaire.
Les piles semblent bonnes, mais le carillon ne fonctionne pas quand il
est installé:
• Ne montez pas le carillon ou l’unité de bouton-poussoir directement sur du
métal ou près de poteaux métalliques. Ceci réduit la portée. Utilisez des
cales d’espacement en bois de 6 à 13 mm d’épaisseur pour rehausser le
carillon ou l’unité de bouton-poussoir de toute surface métallique.
• Des planchers de béton peuvent réduire la portée de l’appareil. Éloignez le
carillon des planchers.
• Tentez d’installer le carillon plus près de l’unité de bouton-poussoir.
La portée du carillon sans fil peut varier suivant l’emplacement choisi, la tem-
pérature et l’état des piles.
Service Technique
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour
obtenir de l’aide avant de retourner l’article au magasin.
En cas de problème, suivez ce guide.Vous pouvez aussi visiter notre site Web
à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-
8501 (service en anglais seulement), entre 7 h 30 et 16 h 30, HNC, du lundi
au vendredi. Vous pouvez aussi écrire au :
HeathCo LLC, P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants
à portée de main : numéro du modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.
Renseignements de règlements
Ce dispositif est conforme aux exigences de la partie 15 des règles FCC et
RSS-210 d’Industrie Canada.Son fonctionnement est sujet aux deux conditions
suivantes: 1) Ce dispositif ne doit pas causer de parasites nuisibles, et 2) ce
dispositif doit endurer tous les parasites reçus, y compris ceux susceptibles de
provoquer un fonctionnement intempestif.
Avis à l’utilisateur :Les changements ou modifications, qui n’ont pas été explicite-
ment approuvés par l’organisme chargé d’assurer la conformité aux règlements,
pourraient invalider le droit de l’utilisateur à faire fonctionner cet appareil.

-18- 595-5506-11
GARANTIE LIMITÉE
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques
spécifiques. Vous pouvez également jouir d’autres droits, variables d’une
province à l’autre.
Pour une période déterminée, selon le modèle (voir tableau ci-dessous), et à comp-
ter de la date de l’achat, toute défectuosité attribuable à des pièces défectueuses
à l’usine ou à la qualité de l’exécution sera corrigée aux frais du fabricant.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une mau-
vaise utilisation, un mauvais traitement ou à la négligence. Les ampoules, les
piles et des autres articles non durables ne sont pas couverts par cette garantie.
Le service non autorisé ou la modification du produit ou d’un ou l’autre de ses
composants fournis invalidera totalement la présente garantie.Cette garantie
n'inclut pas le remboursement pour le dérangement, l'installation, le réglage,
la perte d'utilisation, le service non autorisé ou les frais d'expédition pour le
renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend
pas aux autres équipements et composants que le client pourrait utiliser
conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES
GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE TOUTE GA-
RANTIE DE REPRÉSENTATION OU DE CONDITION DE CONVENANCE À LA
COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS CONVIENNENT
À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE
TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RE-
COURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TENUE RES-
PONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU
SECONDAIRES,Y COMPRIS, SANS S’Y LIMITER, LES PERTES COMMER-
CIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON.
Certaines provinces n’autorisent pas l’exclusion ou la limitation des dommages
indirects ou secondaires, et la limitation ou l’exclusion ci-dessus pourrait ne pas
s’appliquer à vous. Veuillez conserver le reçu portant la date d'achat; vous en
aurez besoin pour toutes vos demandes liées à la garantie.
HeathCo LLC se réserve le droit de mettre fin à la production de ses produits
ou d’en modifier les spécifications à tout moment, et elle n’est pas tenue
d’incorporer les nouvelles caractéristiques de ses produits aux produits vendus
antérieurement.
Modèle Période de garantie
Série 6270 1 An
6180 Series, 6283, 6284 5 Ans

-19-
595-5506-11
NOTES / NOTAS / REMARQUES
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________

-20- 595-5506-11
NOTES / NOTAS / REMARQUES
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
______________________________
