Heath Zenith Wireless Dual Push Button Accessory SL-6200 User manual

Wireless Dual Push
Button Accessory
The Heath®/Zenith Wireless Push Button
Accessory works with existing Heath®/Zenith
jumper or dip switch systems.
• Battery powered push button - No wires to
run.
• 128 selectable codes allow more than one
chime system in the same house.
• Each button can be set to ring a different
chime or ring different tunes on the same
chime.
SL-6200
(Style may vary from illustration)
© 2007 HeathCo LLC 598-1144-02

-2- 598-1144-02
1. Install alkaline type A23 12 volt push button battery.
Remove back of case by pushing in tab on bottom with a
small screwdriver. Make sure battery is oriented properly
(see page 5).
2. Set the push button jumpers for each button to match
the respective chime receiver code. See Code and Tune
Settings section.
3. Test range. Temporarily position push button where you
want it mounted. Press push button to verify chime and
push button work properly. If chime does not sound, see
Troubleshooting.

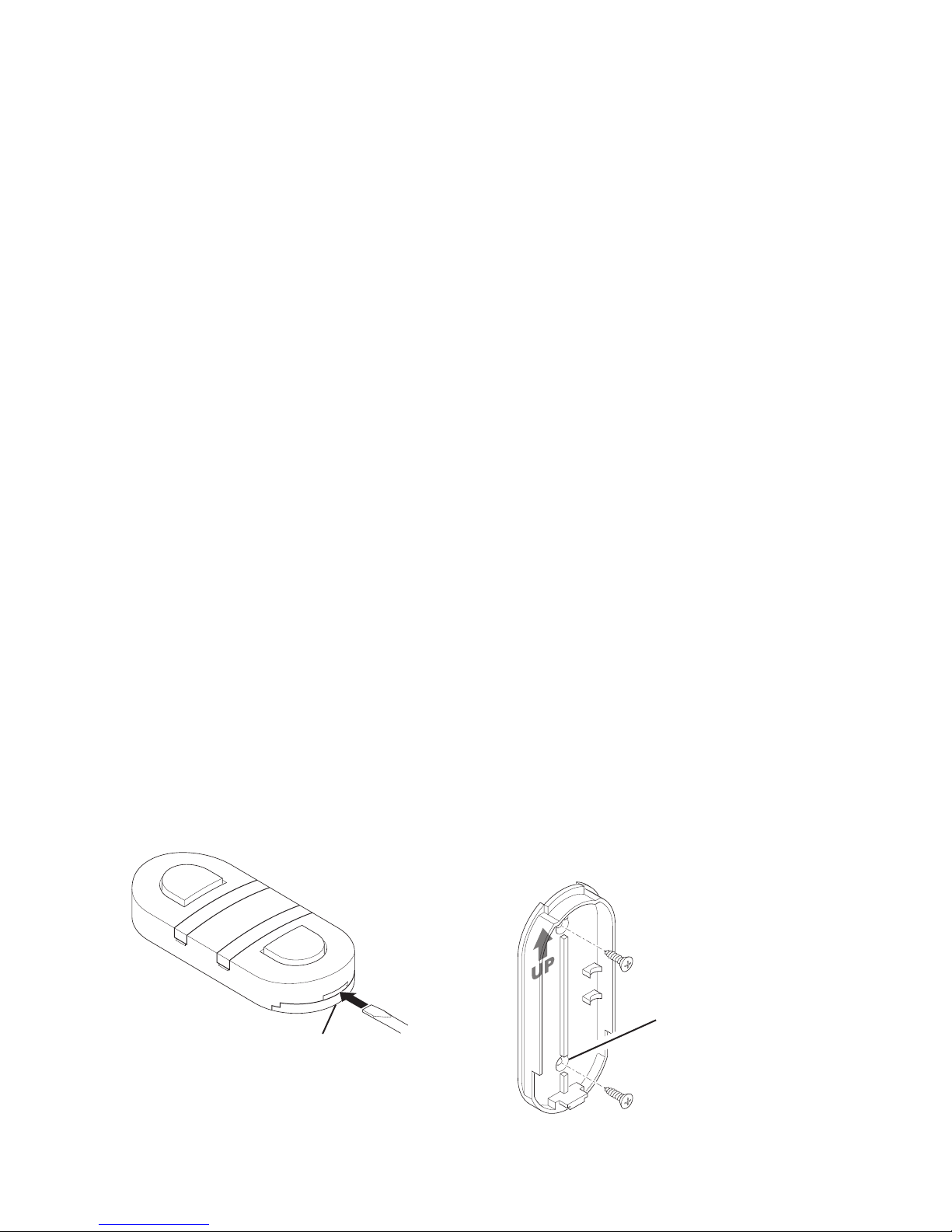

4. Mount push button. Use either screws or double sided
tape to mount push button.
• To mount with screws, remove back of case by pushing in
tab on bottom with a small screwdriver.Remove material
in screw hole. Attach back of case to door jamb or wall.
Snap front of push button on.
• When attaching push button using double sided tape,
make sure the surface of the door jamb or wall is clean.
Install This End
Down
Remove material
in screw hole
before mounting
with screws

-3-
598-1144-02
Code and Tune Settings
Code Settings
Note: The top button is factory set to our standard default
code (5, 6, 7).The bottom button is factory set to a different
code. Follow the instructions below to set the code and
tune for each chime. Verify the push button codes match
the respective chime code.
WARNING: Disconnect chime unit from power source
before opening code access door. Close door and replace
screw before reconnecting to power.
The push button and chime communicate by using a code that
can be changed by removing and/or adding jumpers on both the
push button and chime.The code is factory set; however, there
are 128 selectable codes that allow you to expand your system
and prevent outside interference. Other wireless products may
cause interference and the system may not function properly.
Follow the instructions below for setting a new code.
1. Unplug wireless chime (if applicable).
2. Open the cases and locate the jumpers on both the push
button and chime (See illustration on page 5).
3. The push button and chime both have eight different jumper
locations. The jumper positions 1 through 7 are used for
setting the code.
4. To change the code, add and/or remove jumpers as needed.
It is recommended to only change one jumper at a time and
then check to see if system is functioning properly.
Note: Jumpers in positions 1 through 7 must be exactly
the same for both the push button and chime for this
system to function.

-4- 598-1144-02
Tune Settings
Your Heath®/Zenith wireless chime has different selectable
tunes:Ding (one note), Ding-Dong (two note), or Westminster
(eight note) (Available on selected Heath®/Zenith chimes).
The factory setting is for the Ding-Dong tune (or Westminster,
when available). This tune can be changed by following the
instructions below.
• Ding (one note tune)
Push button: Add a jumper to location 8.
• Ding-Dong (two note tune)
Push button: Remove jumper from location 8.
Chime: Remove jumper from location 8.
• Westminster (Eight note tune) (Available on selected
Heath®/Zenith chimes)
Push button: Remove jumper from location 8.
Chime: Add a jumper to location 8.
Note: To ring different tunes on the same chime, do the
following:
1. Set the bottom button code to match the top button code on
the dual push button.
2. Set the chime code to match the push button codes.
3. Set the tune settings for the top and bottom buttons per the
instructions above.
We recommend the back door use the Ding tune and the front
door use the Ding-Dong tune (or Westminster tune, available
on selected Heath®/Zenith chimes).

-5-
598-1144-02
12345678 12345678
Remove screw
to open access
door
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
Top
Button Bottom
Button
TYPE: A23
Inside
Push Button
Push Button Battery
Replacement
Install an alkaline type A23
12 Volt battery. See diagram
inside push button for correct
battery orientation.
* Code Settings
1-7 Must Match
Each Push
Button to the
Respective
Chime
Tune
Setting
Code for Top Button
Code for
Bottom Button
Note: Some models might require
the use of tweezers to remove
and replace the jumpers.
Back of Chime
Set to Match
Top Button
Back of Chime
Set to Match
Bottom Button
Tune Setting
(Not used on
all models)

-6- 598-1144-02
Troubleshooting
Chime does not sound:
• Make sure push button and chime codes are the same (See
pages 3, 4, and 5).
• Check orientation of push button battery (See page 5).
• Check charge of push button and chime batteries (if ap-
plicable), replace if necessary.
Batteries seem OK, but the chime does not work when
installed:
• Do not mount chime or push button on metal or near metal
studs. This reduces the transmitter range. Use 1/4" to 1/2"
(6 to 13 mm) wood shims to move chime or push button off
metal surface.
• Concrete floors may reduce range. Move chime away from
floor.
• Try locating chime closer to push button.
The range of the wireless chime can vary with location, tem-
perature and battery condition.

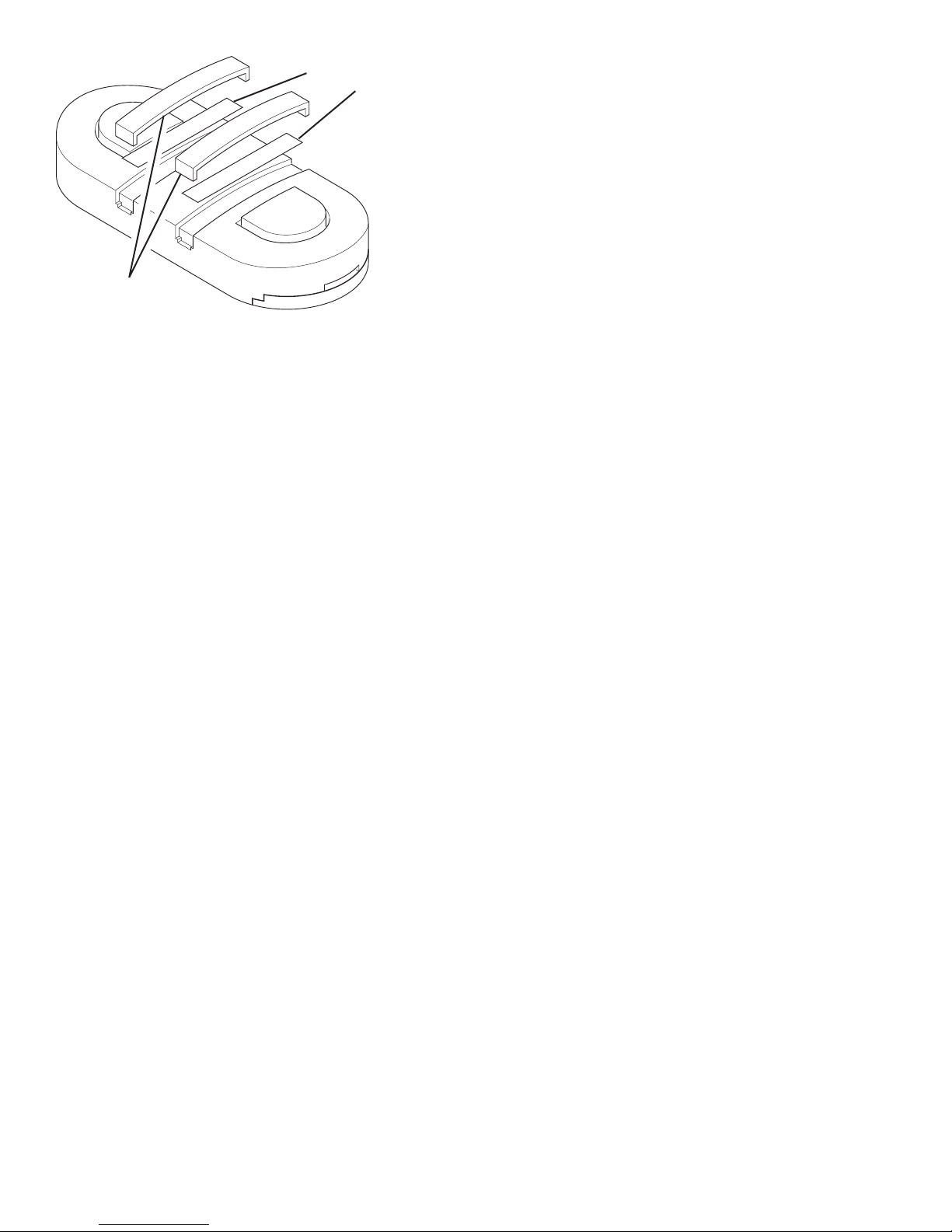

Label Push Buttons
Using a small flat head screw-
driver or fingernail, carefully pry
off the label covers on the front
of the push button. Remove and
write relevant information on
labels. Replace label covers.
Label
Covers
Labels

-7-
598-1144-02
Regulatory Information
This device complies with Part 15 of the FCC Rules and RSS-
210 of Industry Canada.Operation is subject to the following two
conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received,
including interference that may cause undesired operation.
The user is cautioned that changes or modifications not
expressly approved by the party responsible for regula-
tory compliance could void the user’s authority to operate
the equipment.
Technical Service
Please call 1-800-858-8501 (English speaking only)
for assistance before returning product to store.
If you experience a problem, follow this guide.You may also want
to visit our Web site at: www.hzsupport.com. If the problem
persists, call* for assistance at 1-800-858-8501, 7:30 AM to
4:30 PM CST (M-F).You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contacting Technical Service, please have the following
information available: Model Number, Date of Purchase, and
Place of Purchase.
No Service Parts Available for this Product

-8- 598-1144-02
FIVE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You may also
have other rights which vary from state to state or province to province.
For a period of five years from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items
are not covered by this warranty. Unauthorized service or modification of
the product or of any furnished component will void this warranty in its
entirety.This warranty does not include reimbursement for inconvenience,
installation, setup time, loss of use, unauthorized service, or return
shipping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in
conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY,
REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR THAT
THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE,
AND SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL,
OR CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART
OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL,
OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED
TO ANY LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT
FORESEEABLE. Some states or provinces do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. Please keep your dated sales receipt,
it is required for all warranty requests.
HeathCo LLC reserves the right to discontinue and to change specifications
at any time without notice without incurring any obligation to incorporate new
features in previously sold products.

-9-
598-1144-02© 2007 HeathCo LLC 598-1144-02 S
Accesorio inalámbrico
del pulsador doble
El accesorio de pulsador inalámbrico Heath®/
Zenith funciona con el puente Heath®/Zenith
o con los sistemas de interruptores.
• Pulsador alimentado con pila – No se
necesitan alambres.
• Los 128 códigos elegibles permiten más
de un sistema de campanas en la misma
casa.
• Cada botón puede programarse para que
haga sonar una campana diferente o tonos
diferentes en la misma campana.
SL-6200
(El estilo puede variar de la ilustración)

-10- 598-1144-02
Instale con este
extremo abajo
Retire el material
del hueco del
tornillo antes
de colocar los
tornillos
1. Instalar pila alcalina de botón tipo A23 de 12 voltios.
Extraer la parte posterior de la caja presionando la aleta
en el botón con un destornillador pequeño. Asegurarse que
la pila esté orientada correctamente (ver la página 13).
2. Coloque los puentes del pulsador para que cada botón
empareje con el respectivo código del receptor de la
campana. Vea la sección de Programaciones del código y
del tono.
3. Pruebe el alcance. Ponga provisionalmente el pulsador en
la posición donde lo quiera instalar.Presione el pulsador para
verificar que la campanay el pulsador funcionen apropiada-
mente. Si la campana no suena, vea Análisis de Averías.
4. Instale el pulsador. Use ya sean tornillos o cinta adhesiva
por ambas caras para instalar el pulsador.
• Para montar con tornillos, quite la parte de atrás de la
caja empujando hacia adentro la lengüeta de abajo con
un destornillador pequeño y girando la cuchilla.Retire el
material del hueco del tornillo. Coloque la parte de atrás
de la caja contra la jamba o la pared. Encaje a presión
la parte frontal del pulsador.

-11-
598-1144-02
Programaciones del código y del tono
Programaciones del código
Nota: El botón superior viene calibrado de fábrica a nuestro
código de fábrica estándar(5, 6, 7). El botón inferior viene
calibrado de fábrica con un código diferente. Siga las ins-
trucciones que siguen para fijar el código y el tono para cada
campana. Verifique que los códigos del pulsador emparejen
con el código de la campana respectiva.
ADVERTENCIA: Desconecte la unidad de la campana de la
fuente de alimentación antes de abrir la puerta de acceso
de códigos. Cierre la puerta y ponga los tornillos antes de
reconectar la alimentación.
El pulsador y la campana se comunican usando un código que
puede ser cambiado quitando y/o añadiendo puentes en el
pulsador y la campana. El código ha sido programado en fábrica;
sin embargo, hay 128 códigos elegibles que le permiten expandir
su sistema y evitar interferencia externa. Otros productos inalám-
bricos pueden causar interferencia y puede ser que el sistema
no funcione como es debido. Para programar un nuevo código
siga las siguientes indicaciones:
1. Desenchufe la campana inalámbrica (si es aplicable).
2. Abra las cajas y localice los puentes tanto en el pulsador
como en la campana (vea la ilustración en la página 13).
3. Tanto el pulsador como la campana tienen ocho posiciones
diferentes de los puentes. Las posiciones de puente del 1
al 7 se usan para programar el código.
• Cuando fije el pulsador usando cinta adhesiva por ambas
caras, asegúrese que la superficie de la pared o la del
batiente de la puerta estén limpias.

-12- 598-1144-02
4. Para cambiar el código añade y/o quite los puentes, como sea
necesario.Se recomienda cambiar tan sólo un puente por vez
y luego comprobar si el sistema funciona correctamente.
Nota: Para que funcione este sistema, las posiciones de
la 1 a la 7 de los puentes deben ser iguales tanto en el
pulsador como en la campana.
Programación del tono
Su campana inalámbrica Heath®/Zenith tiene tonos diferentes
que pueden seleccionarse: Tilín (una nota), Tilín-Talán
(dos notas), o Westminster (ocho notas) (Disponible en
los timbres Heath®/Zenith seleccionados). La calibración de
fábrica es el tono Tilín-talán (o el tono Westminster cuando
está disponible). Este tono puede ser cambiado siguiendo las
instrucciones que siguen.
• Tilín (tono de una nota)
Pulsador: aumente un puente al sitio 8.
• Tilín-talán (tono de dos notas)
Pulsador: Quite el puente del sitio 8.
Campana: Quite el puente del sitio 8.
• Westminster (tono de ocho notas) (Disponible en los timbres
Heath®/Zenith seleccionados)
Pulsador: Quite el puente del sitio 8.
Campana: Aumente un puente al sitio 8.
Nota: Para hacer sonar tonos diferentes en la misma campana,
haga lo siguiente:
1. En el pulsador doble calibre el código del botón inferior para
que empareje con el código del botón superior.
2. Fije el código de la campana para que empareje con los
códigos del pulsador.

-13-
598-1144-02
12345678
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
Top
Button Bottom
Button
TYPE: A23
Dentro del
Pulsador
Reemplazo de la Batería del
Pulsador
Cámbiela con una pila alcalina
tipo A23 de 12 V. Vea el diagrama
dentro del pulsador para la orienta-
ción correcta de la pila.
*Las calibracio-
nes del código
1-7 deben em-
parejar cada
pulsador con
la campana
respectiva
Programación
del tono
Código para el
botón superior
Código para el
botón inferior
Nota: Algunos modelos podrían reque-
rir el uso de pinzas especiales para
retirar y colocar los puentes.
Programación
del tono (No se
usa en todos
los modelos)
Quite el tornillo
para abrir la
puerta de acceso
Parte posterior de la
campana calibrada
para emparejar con
el botón superior
3. Fije las calibraciones del tono para los botones superior e
inferior según las instrucciones de arriba.
Recomendamos que la puerta posterior use el tono Tilín y
la puerta frontal el tono Tilín-Talán (o el tono Westminster,
disponible en los timbres Heath®/Zenith seleccionados).
12345678
Parte posterior de la
campana calibrada
para emparejar con
el botón inferior

-14- 598-1144-02
Tapas de
etiquetas
etiquetas
Análisis de Averías
La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana
sean los mismos (Vea las páginaciones 11, 12 y 13).
• Verifique la posición de la batería del pulsador (Ver página 13).
• Revise la carga de las baterías del pulsador y de la campana
(si es aplicable), reemplácelas si es necesario.
La pilas parecen estar buenas pero la campana no funciona
una vez instalada:
• No instale la campana o el pulsador sobre superficies
metálicas o cerca de montantes metálicos. Esto reduce el
alcance del transmisor. Use cuñas de madera de 6 a 13mm
para aislar al pulsador de la superficie metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la
campana fuera del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
El alcance de la campana inalámbrica puede variar con: la
ubicación, temperatura y condiciones de la batería.
Ponga etiqueta a los
pulsadores
Usando un destornillador plano
pequeño o la uña, haga cuida-
dosamente palanca en las tapas
de las etiquetas de la parte frontal
del pulsador. Retire y escriba
información importante en las
etiquetas. Vuelva a colocar las
tapas de las etiquetas.

-15-
598-1144-02
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés)
para pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también
visitar nuestro sitio Web: www.hzsupport.com. Si el pro-
blema continúa, llame al 1-800-858-8501 (sólo para hablar
en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted puede
también escribir a:
HeathCo LLC. P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la
siguiente información: Número de Modelo, Fecha de compra
y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Información Regulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comi-
sión Federal de Comunicaciones) y con la RSS-210 de las Industrias
del Canadá.El funcionamiento está sujeto a las dos siguientes condi-
ciones: (1) este aparato no puede causar interferencias dañinas, y (2)
este aparato debe aceptar cualquier interferencia recibida, incluyendo
una interferencia que pueda causar un funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas
expresamente por la parte responsable de cumplir con los reglamentos
podría invalidar la autoridad del usuario para el uso de este equipo.
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligación de tener que incorporar nuevas características en los productos
vendidos anteriormente.

-16- 598-1144-02
GARANTÍA LIMITADA A 5 AÑOS
Esta es una “Garantía Limitada” que le da a Ud. derechos legales
específicos. Usted puede también tener otros derechos que varían de
estado a estado o de provincia a provincia.
Por un período de 5 años desde la fecha de compra, cualquier mal
funcionamiento ocasionado por partes defectuosas de fábrica o mano
de obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles
no están cubiertas por esta garantía. Los Servicios no autorizados o
modificaciones del producto o de cualquier componente que se provee
invalidarán esta garantía en su totalidad. Esta garantía no incluye
reembolso por inconveniencia, instalación, tiempo de instalación, perdida
de uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS
GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO
CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE
COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN
PARA CUALQUIER PROPÓSITO O USO EN PARTICULAR, Y
ESPECIFICAMENTE EN LUGAR DETODOS LOS DAÑOS ESPECIALES,
INDIRECTOS, INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA
SOLUCIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR
PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL,
INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO
LIMITADOS A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS
SEAN O NO PREVISIBLES. Algunos estados o provincias no permiten
la exclusión o limitación de daños incidentales o consecuentes, de modo
que la limitación o exclusión arriba indicada puede que no se aplique a
Ud. Por favor guarde su recibo de venta fechado; se lo requiere para
cualquier solicitud de garantía.

-17-
598-1144-02
Accessoire de double
bouton-poussoir sans fil
SL-6200
(Style pouvant varier par rapport à
l’illustration)
© 2007 HeathCo LLC 598-1144-02 F
L’accessoire de bouton-poussoir sans fil Heath
®
/
Zenith fonctionne avec les systèmes à cavalier ou
à commutateurs DIP Heath
®
/Zenith existants.
• Bouton-poussoir alimenté par pile - aucun
fil à acheminer.
• Choix de 128 codes à sélectionner, pouvant
admettreplusqu’unseulsystèmedecarillon
dans une même maison.
• Chaque bouton peut être réglé pour faire
sonner un carillon différent ou une mélodie
différente sur le même carillon.

-18- 598-1144-02
Installez cette extrémité
vers le bas
Enlevez le
matériel dans le
trou à vis avant
d'effectuer le
montage à l'aide
des vis.
1. Installation de la pile alcaline 12 V de type A23 pour bou-
ton-poussoir. Ôtez la partie arrière du boîtier en enfonçant
la patte du bas au moyen d’un petit tournevis. Assurez-vous
que la pile est orientée correctement (voir p. 21).
2. Réglez les cavaliers de bouton-poussoir pour chaque
bouton de manière à ce qu'ils correspondent au code
du récepteur respectif. Voir la section intitulée Réglages
du code et de la mélodie.
3. Plage d’essai. Positionnez temporairement l’unité de bou-
ton-poussoir à l’endroit où vous désirez la monter. Enfoncez
le bouton-poussoir pour vous assurer que celui-ci et le
carillon fonctionnent correctement. Si le carillon ne retentit
pas, consultez la section Dépannage.
4. Montez l’unité de bouton-poussoir. Utilisez soit des vis,
soit du ruban adhésif double face pour monter l’unité de
bouton-poussoir.
• Pour faire l’installation avec les vis, enlevez le dos du
boîtier en poussant sur les agrafes de la base avec un
tournevis. Enlevez le matériel dans le trou à vis. Fixez
le dos du boîtier au chambranle ou au mur. Enclenchez
la partie avant de l’unité de bouton-poussoir en place.
• Lorsque vous montez l’unité de bouton-poussoir en

-19-
598-1144-02
Réglages du code et de la mélodie
Réglage du code
Remarque : Le bouton du haut est réglé en usine selon un
code par défaut standard (5, 6, 7). Le bouton du bas est réglé
en usine selon un code différent. Suivez les instructions
ci-dessous pour régler le code et la mélodie pour chaque
carillon. Assurez-vous que les codes de bouton-poussoir
correspondent au code de carillon respectif.
AVERTISSEMENT : Débrancher le carillon de la source d’ali-
mentation avant d’ouvrir la porte d’accès au code. Refermer la
porte et replacer la vis avant de rebrancher le carillon.
L’unité de bouton-poussoir et le carillon communiquent l’un
avec l’autre en utilisant un code, que l’on peut changer par
ajout et/ou enlèvement de cavaliers au niveau de l’unité de
bouton-poussoir et du carillon. Le code est réglé en usine; 128
codes peuvent être sélectionnés de manière à vous permettre
d’étendre votre système et de prévenir les parasites extérieurs.
La présence d'autres appareils sans fil peut occasionner des
parasites pouvant nuire au bon fonctionnement du système.
Pour régler le nouveau code, suivre les directives ci-dessous.
1. Débranchez le carillon sans fil (le cas échéant).
2. Ouvrez les boîtiers, et repérez les cavaliers de l’unité du
bouton-poussoir et du carillon (voir illustration en page 21).
3. L’unité de bouton-poussoir et le carillon comptent chacun
huit (8) emplacements de cavalier différents. Les positions
1 à 7 servent au réglage du code.
utilisant du ruban adhésif double face, assurez-vous que
la surface du montant de porte ou du mur est propre.

-20- 598-1144-02
4. Pour modifier le code, ajouter et/ou supprimer des cavaliers au
besoin. Il est recommandé de ne changer qu’un seul cavalier
à la fois et de vérifier si le système fonctionne correctement.
Remarque : Les cavaliers des positions 1 à 7 doivent être
exactement les mêmes,pour le bouton-poussoir et le carillon,
pour que ce système puisse fonctionner correctement.
Réglage de la mélodie
Votre carillon sans fil Heath®/Zenith peut jouer différents airs
à sélectionner : Ding (une note), Ding-Dong (deux notes) et
Westminster (huit notes) (Disponible sur certains modèles
de carillon Heath®/Zenith). Le réglage de l’usine est celui du
timbre Ding-Dong (ou l’air Westminster, lorsque disponible).
Pour changer cet air réglé à l’usine, suivez les directives
ci-dessous.
• Ding (une note)
Bouton-poussoir : Ajouter un cavalier à la position 8.
• Ding-Dong (deux notes)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Enlever le cavalier à la position 8.
• Westminster (huit notes) (Disponible sur certains modèles
de carillon Heath®/Zenith)
Bouton-poussoir : Enlever le cavalier à la position 8.
Carillon : Ajouter un cavalier à la position 8.
Remarque : Pour faire sonner des mélodies différentes par le
même carillon, faites ce qui suit :
1. Réglez le code du bouton du bas pour qu'il corresponde au
code du bouton du haut sur le double bouton-poussoir.
2. Réglez le code du carillon pour qu'il corresponde aux codes
de bouton-poussoir.
