Heath Zenith Wireless Mechanical Chime 598-1123-02 User manual

This package includes (Style of push button and chime may vary from illustration):
• Wireless chime
• Wireless push button w/battery (Specific models include 2)
• Hardware pack
This device is for use with 120VAC, 60 Hz. DO NOT EXCEED RECOM-
MENDED VOLTAGE.
Wireless Mechanical
Chime
© 2007 HeathCo LLC 598-1123-02
Figure 2
Figure 1
1. Install two lithium type CR1220 3 volt push
button batteries (included). Remove back of
case by pushing in tab on bottom with a small
screwdriver. Make sure batteries are oriented
properly (see page 3).
2. Locate an approved, vertically mounted,
single gang, rectangular electrical box in
the wall. It is recommended that the chime be
located approximately six (6) feet above the floor
for best sound travel and appearance.
WARNING: Turn power off at circuit
breaker or fuse.
3. Run wiring to electrical box using approved
wiring. Connect the two wires from the house
wiring using supplied UL approved wire nuts.
Connect the black wire from chime to the black
wire from house. Connect the white wire from
chime to the white wire from house.
4. Mount chime and push button. Attach chime
unit to rectangular electrical box using two
screws provided. Insert screws into screw holes
as shown in Figure 2. Note: Chime can only be
mounted in vertical position. Use arrow on rear
of chime unit as a guide. Turn on household
power.

-2- 598-1123-02

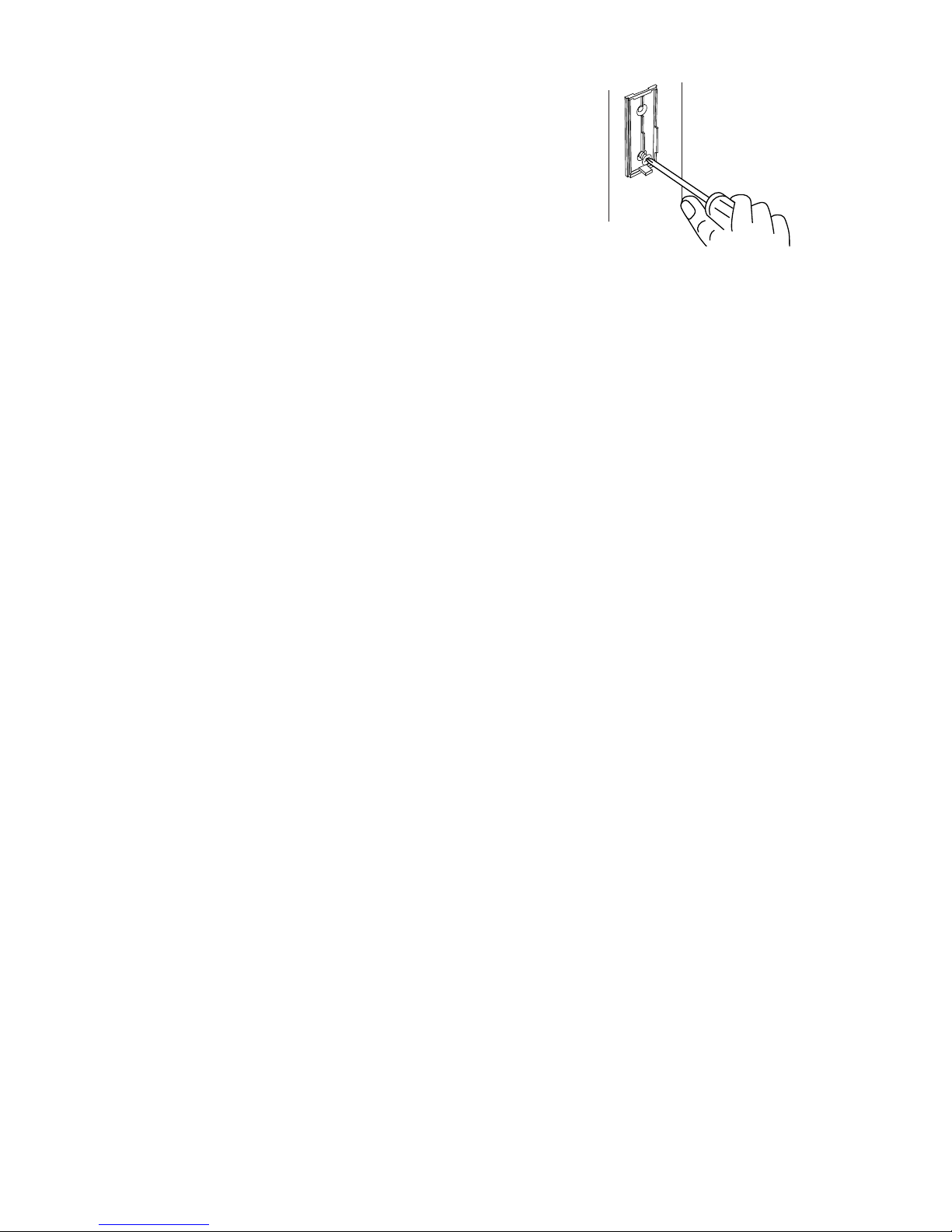

To mount with screws, remove back of case by
pushing in tab on bottom with a small screwdriver
(see Figure 1).
Attach back of case to door jamb or wall. Snap
front of push button on.
Code and Tune Settings
Code Settings
Note: Most installations will not require you to change any code settings
on your chime and push button.
WARNING: Turn off power supply at junction box whenever chime is
removed from wall.
The push button and chime communicate by using a code that can be changed
by changing dip switch positions or removing and/or adding jumpers on both the
push button and chime.The code is factory set;however, there are 128 selectable
codes that allow you to expand your system and prevent outside interference.
Other wireless products may cause interference and the system may not function
properly. Follow the instructions below for setting a new code.
1. Turn off power supply at junction box.
2. Remove chime from wall.
3. Open the push button case and locate dip switches/jumpers in push button
and on rear of chime.
4. The push button has eight dip switches/jumpers and the chime has seven
dip switches/jumpers. Dip switch/jumper positions 1 through 7 are used for
setting the code.
5. To change the code, change dip switch positions or add and/or remove
jumpers as needed. It is recommended to only change one code position at
a time and then check to see if system is functioning properly. Note: Code
positions 1 through 7 must be exactly the same for both the push button and
chime for this system to function.
Note: Unit will come factory set with dip switch locations 5, 6, and 7 in the “ON”
position and/or jumpers in locations 5, 6, and 7 (see Figure 4).
Figure 3

-3-
598-1123-02
Tune Settings
Your wireless chime has different selectable tunes: Ding (one note) and Ding-
Dong (two note). The factory setting is for the Ding-Dong tune. This tune can
be changed by following the instructions below.
• Ding (one note tune)
In Push Button Only - Set dip switch 8 to “ON” position or add jumper.
• Ding-Dong (two note tune)
In Push Button Only - Set dip switch 8 to “OFF” position or remove jumper.
Note: All Heath®/Zenith models have both front and back door tune capabili-
ties. We recommend the back door use the Ding tune and the front door use
the Ding-Dong tune. Models that include two push buttons will come factory
set for front and back doors. Decals on the rear of the push button will indicate
its setting.
Replacing Push Button Batteries
Install two lithium type CR1220 3 volt
batteries. See diagram inside push button
for correct orientation of batteries.
Rear of Chime
1 2 3 4 5 6 7
ON
Figure 4

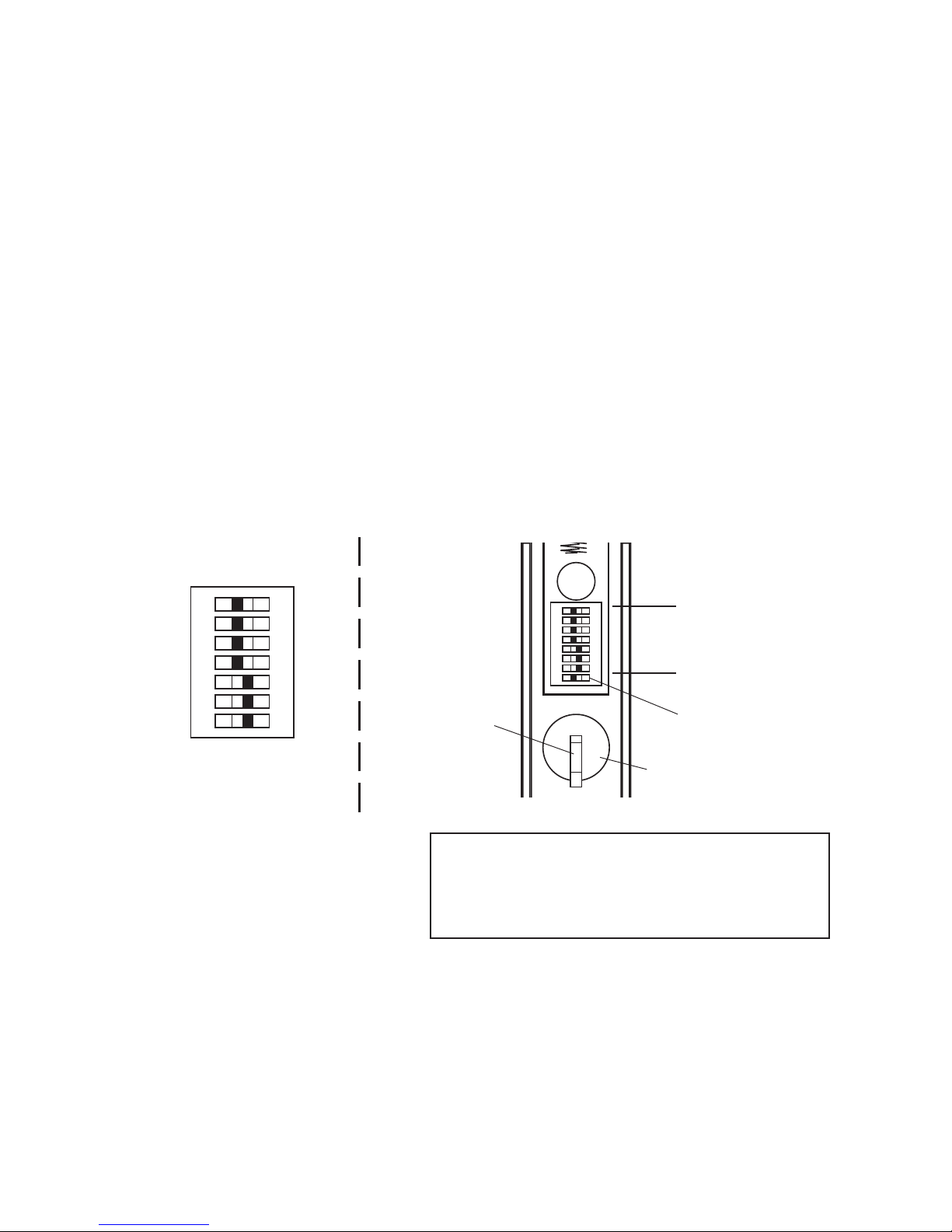

1 2 3 4 5 6 7 8
ON
C
R
1
2
2
0
+
Inside Push
Button
* Code Settings 1-7
Must Match Both Push
Button and Chime
Tune Setting
(+) Positive
Battery
Terminal
Insert Batteries (+)
Positive Side Up
Note: Some models might require the use of tweezers to
remove and replace the jumpers or a small screwdriver
to set dip switches.

-4- 598-1123-02
Troubleshooting
Chime does not sound:
• Make sure push button and chime codes are the same (See pages 2 and 3).
• Check orientation of push button and chime batteries (if applicable) (See
page 3).
• Check charge of push button and chime batteries (if applicable), replace if
necessary.
• Check AC power to chime.
Batteries seem OK, but the chime does not work when installed:
• Do not mount chime or push button on metal or near metal studs. This
reduces the transmitter range. Use 1/4" to 1/2" (6 to 13 mm) wood shims to
move chime or push button off metal surface.
• Concrete floors may reduce range. Move chime away from floor.
• Try locating chime closer to push button.
The range of the wireless chime can vary with location, temperature, and bat-
tery condition.
Technical Service
Please call 1-800-858-8501 (English speaking only) for assistance
before returning product to store.
If you experience a problem, follow this guide. You may also want to visit our
Web site at: www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501 (English speaking only), 7:30 AM to 4:30 PM CST (M-F).
You may also write* to:
HeathCo LLC
P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service
* If contactingTechnical Service, please have the following information available:
Model Number, Date of Purchase, and Place of Purchase.
No Service Parts Available for this Product
Regulatory Information
This device complies with Part 15 of the FCC Rules and RSS-210 of Industry
Canada.Operation is subject to the following two conditions: (1) this device may
not cause harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
The user is cautioned that changes or modifications not expressly approved by
the party responsible for regulatory compliance could void the user’s authority
to operate the equipment.

-5-
598-1123-02
HeathCo LLC reserves the right to discontinue and to change specifications
at any time without notice without incurring any obligation to incorporate new
features in previously sold products.
THREE YEAR LIMITED WARRANTY
This is a “Limited Warranty” which gives you specific legal rights. You
may also have other rights which vary from state to state or province
to province.
For a period of three years from the date of purchase, any malfunction
caused by factory defective parts or workmanship will be corrected at
no charge to you.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items are
not covered by this warranty. Unauthorized service or modification of the
product or of any furnished component will void this warranty in its entirety.
This warranty does not include reimbursement for inconvenience, installation,
setup time, loss of use, unauthorized service, or return shipping charges.
This warranty covers only HeathCo LLC assembled products and is not
extended to other equipment and components that a customer uses in
conjunction with our products.
THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRAN-
TIES, EXPRESS OR IMPLIED, INCLUDING ANY WARRANTY, REPRE-
SENTATION OR CONDITION OF MERCHANT ABILITY OR THAT THE
PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND
SPECIFICALLY IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES.
REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE
CUSTOMER AND THERE SHALL BE NO LIABILITY ON THE PART
OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT, INCIDENTAL, OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITEDTO ANY
LOSS OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEE-
ABLE.Some states or provinces do not allow the exclusion or limitation of
incidental or consequential damages, so the above limitation or exclusion
may not apply to you. Please keep your dated sales receipt, it is required
for all warranty requests.

-6- 598-1123-02© 2007 HeathCo LLC 598-1123-02 S
Este paquete tiene (El estilo del pulsador y de la campana puede variar de
la ilustración):
• Campana Inalámbrica
• Pulsador inalámbrico con batería (Modelos específcos incluyen 2)
• Paquete de ferretería
Este dispositivo debe usarse con 120 VCA y 60 Hz. NO EXCEDA EL VOL-
TAJE RECOMENDADO.
1. Instale las dos baterías(pilas) de litio tipo
CR1220 de 3 voltios del pulsador (incluidas).
Extraer la parte posterior de la caja presionan-
do la aleta en el botón con un destornillador
pequeño. Asegurarse que la pila esté orientada
correctamente. Asegúrese de colocar las bate-
rías en la posición correcta (ver la página 8).
2. Ubique en la pared una caja eléctrica rectan-
gular, aprobada, para montaje vertical y de
una sección. Se recomienda que la campana
sea ubicada aproximadamente a seis (6) pies
por encima del piso para lograr una mejor tra-
yectoria del sonido y apariencia.
Campana Mecánica
Inalámbrica
Figura 2
Figura 1
3. Tienda a la caja eléctrica un cableado
aprobado. Conecte los dos conductores del
cableado de la casa usando los conectores de
alambre con aprobación UL provistos. Conecte
el conductor negro de la campana al conductor
negro de la caja. Conecte el conductor blanco
de la campana al conductor blanco de la casa.
4. Instale la campana y el pulsador. Fije la unidad
de la campana a la caja eléctrica rectangular
usando los dos tornillos provistos. Inserte los
tornillos en los orificios como se muestra en la
figura 2. Nota: La campana puede ser montada
solamente en la posición vertical.Use como guía
la flecha que está atrás en la campana.Conecte
la energía de la casa.
ADVERTENCIA: Desconecte la energía
en el disyuntor.

-7-
598-1123-02
Programaciones del código y del tono
Programaciones del código
Nota: la mayoría de las instalaciones no requerirán que usted cambie las
calibraciones de la campana ni del pulsador.
ADVERTENCIA: Cada vez que retire la campana de la pared desconecte
la fuente de alimentación a la caja de empalme.
El pulsador y la campana se comunican usando un código al que se lo puede
cambiar cambiando las posiciones del interruptor de circuito impreso o quitando
y/o añadiendo puentes tanto en el pulsador como en la campana. El código
ha sido programado en fábrica; sin embargo, hay 128 códigos elegibles que
le permiten expandir su sistema y evitar interferencia externa. Otros produc-
tos inalámbricos pueden causar interferencia y puede ser que el sistema no
funcione como es debido. Para programar un nuevo código siga las siguientes
indicaciones:
1. Desconecte la fuente de alimentación a la caja de empalme.
2. Retire la campana de la pared.
3. Abra la caja del pulsador y localice los interruptores de circuito impreso
(DIP)/y puentes en el pulsador y atrás en la campana.
4. El pulsador tiene ocho interruptores de circuito impreso(DIP)/puentes y la
campana tiene siete interruptores de circuito impreso(DIP)/puentes. Las
posiciones de la 1 a la 7 de los interruptores DIP/puentes se usan para
calibrar el código.
5. Para cambiar el código, cambie las posiciones de los interruptores DIP y/o
retire los puentes según se necesite. Es recomendable cambiar solamente
una posición de código por vez y luego revisar para ver si el sistema funciona
apropiadamente. Nota: Para que este sistema funcione, las posiciones de
código de la 1 a la 7 deben ser exactamente las mismas tanto en el pulsador
como en la campana.
Nota: La unidad viene calibrada de fábrica con los interruptores DIP de las
ubicaciones 5, 6 y 7 en la posición “ON” (activado) y/o puestos los puentes en
las ubicaciones 5, 6 y 7 (vea la figura 4).
Para montar con tornillos, quite la parte de atrás
de la caja empujando hacia adentro la lengüeta
de abajo con un destornillador pequeño y girando
la cuchilla (vea la Figura 1).
Coloque la parte de atrás de la caja contra la
jamba o la pared. Encaje a presión la parte frontal
del pulsador. Figura 3

-8- 598-1123-02
Programación del tono
Su campana inalámbrica tiene diferentes tonos que se pueden seleccionar:
Tilín (una nota) y Tilín-Talán (dos notas). La calibración de fábrica es el tono
Tilín-talán (o el tono Westminster cuando está disponible). Este tono puede ser
cambiado siguiendo las instrucciones que siguen.
• Tilín (tono de una nota)
Solamente en el pulsador – Fije el interruptor de circuito impreso 8 en la
posición “ON” o añada un puente.
• Tilín-talán (tono de dos notas)
Solamente en el pulsador – Fije el interruptor de circuito impreso 8 en la
posición “OFF” o retire el puente.
Nota: Todos los modelos Heath®/Zenith tienen capacidad de tonos tanto en el
frente como en la parte de atrás. Recomendamos que la puerta posterior use
el tono Tilín y la puerta frontal el tono Tilín-Talán. Los modelos que incluyen
dos pulsadores vendrán con la calibración de fábrica para las puertas frontal
y posterior. Las calcomanías en la parte posterior del pulsador le indicarán la
calibración.
Reemplazo de las baterías del pulsador
Instale dos baterías(pilas) de litio tipo CR1220
de 3 voltios.Vea en diagrama dentro del pulsador
la posición correcta de las baterías.
Parte posterior de
la campana
1 2 3 4 5 6 7
ON
Figura 4
1 2 3 4 5 6 7 8
ON
C
R
1
2
2
0
+
Dentro del
Pulsador
* Las Calibraciones de Código del
1-7 Deben Coincidir Tanto en el
Pulsador Como en el Timbre
Programación del tono
(+) Terminal
positivo de la
batería
Coloque las baterías con el lado
positivo (+) hacia arriba
Nota: algunos modelos podrían requerir el uso de pinzas finas para
retirar y reemplazar los puentes o un destornillador pequeño para
accionar los interruptores DIP.

-9-
598-1123-02
Análisis de Averías
La campana no suena:
• Asegúrese que los códigos del pulsador y de la campana sean los mismos
(Vea las páginaciones 7 y 8).
• Verifique la posición de la batería del pulsador y de la campana (si es apli-
cable) (Ver página 8).
• Revise la carga de las baterías del pulsador y de la campana (si es aplicable),
reemplácelas si es necesario.
• Revise la alimentación de CA a la campana.
La pilas parecen estar buenas pero la campana no funciona una vez
instalada:
• No instale la campana o el pulsador sobre superficies metálicas o cerca de
montantes metálicos. Esto reduce el alcance del transmisor. Use cuñas de
madera de 6 a 13mm para aislar al pulsador de la superficie metálica.
• Los pisos de concreto pueden reducir el alcance. Mueva la campana fuera
del piso.
• Trate de ubicar a la campana lo más cerca del pulsador.
El alcance de la campana inalámbrica puede variar con: la ubicación, tempe-
ratura y condiciones de la batería.
Servicio Técnico
Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para
pedir ayuda antes de devolver el producto a la tienda.
Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro
sitio Web: www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501 (sólo para hablar en inglés), de 7:30 AM a 4:30 PM CST (L-V). Usted
puede también escribir a:
HeathCo LLC, P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
Número de Modelo, Fecha de compra y Lugar de compra.
No hay piezas de servicio disponibles para este producto.
Información Regulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Fe-
deral de Comunicaciones) y con la RSS-210 de las Industrias del Canadá. El
funcionamiento está sujeto a las dos siguientes condiciones: (1) este aparato
no puede causar interferencias dañinas, y (2) este aparato debe aceptar cual-
quier interferencia recibida, incluyendo una interferencia que pueda causar un
funcionamiento indeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresa-
mente por la parte responsable de cumplir con los reglamentos podría invalidar
la autoridad del usuario para el uso de este equipo.

-10- 598-1123-02
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligación de tener que incorporar nuevas características en los productos
vendidos anteriormente.
GARANTÍA LIMITADA A 3 AÑO
Esta es una “Garantía Limitada” que le da a Ud. derechos legales espe-
cíficos. Usted puede también tener otros derechos que varían de estado
a estado o de provincia a provincia.
Por un período de 3 años desde la fecha de compra, cualquier mal fun-
cionamiento ocasionado por partes defectuosas de fábrica o mano de
obra será corregido sin cargo para Ud.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso, abuso o negligencia, bombillas, baterías, u otras partes fungibles
no están cubiertas por esta garantía. Los Servicios no autorizados o
modificaciones del producto o de cualquier componente que se provee
invalidarán esta garantía en su totalidad. Esta garantía no incluye reem-
bolso por inconveniencia, instalación, tiempo de instalación, perdida de
uso, servicio no autorizado, o costos de transporte de retorno.
Esta garantía cubre solamente los productos ensamblados por HeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usa junto con nuestros productos.
ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS
GARANTÍAS, EXPRESADAS O SOBREENTENDIDAS, INCLUYENDO
CUALQUIER GARANTÍA, REPRESENTACIÓN O CONDICIÓN DE CO-
MERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUAL-
QUIER PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE
EN LUGAR DE TODOS LOS DAÑOS ESPECIALES, INDIRECTOS,
INCIDENTALES Y CONSECUENTES.
LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLU-
CIÓN DEL CLIENTE Y NO HABRÁ RESPONSABILIDAD POR PARTE
DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL, INDIRECTO,
INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS
A CUALQUIER PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO
PREVISIBLES. Algunos estados o provincias no permiten la exclusión
o limitación de daños incidentales o consecuentes, de modo que la
limitación o exclusión arriba indicada puede que no se aplique a Ud. Por
favor guarde su recibo de venta fechado; se lo requiere para cualquier
solicitud de garantía.

-11-
598-1123-02© 2007 HeathCo LLC 598-1123-02 F
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon
peut varier par rapport à l’illustration):
• Carillon dans fil
• Unité de bouton-poussoir sans fil, avec pile (Modèles précis en contenant
deux [2])
• un ensemble de ferrures
Ce dispositif s'utilise avec 120VCA, 60 Hz. NE DÉPASSEZ PAS LEVOLTAGE
RECOMMANDÉ.
1. Installez les deux (2) piles au lithium de 3
V, de type CR1220, pour bouton-poussoir
(comprises). Ôtez la partie arrière du boîtier
en enfonçant la patte du bas au moyen d’un
petit tournevis. Assurez-vous que les piles sont
orientées correctement. (voir p. 13).
2. Trouvez dans le mur une boîte électrique
rectangulaire simple, approuvée et montée
à la verticale. On recommande d'installer le
carillon à au moins 1,8 mètre du plancher pour
que le son voyage bien et que l'installation ait
belle apparence.
Carillon mécanique
sans fil
Figure 2
Figure 1
3. Acheminez le câblage vers la boîte électrique
à l'aide de fils approuvés. Connectez les deux
fils du câblage de la maison à l'aide des serre-fils
fournis approuvés par l'UL. Connectez le fil noir
du carillon au fil noir de la maison. Connectez
le fil blanc du carillon au fil blanc de la maison.
4. Installez le carillon et le bouton-poussoir.
Fixez l'unité du carillon à la boîte électrique
à l'aide des deux vis fournies. Insérez les vis
dans les trous tel qu'illustré à la figure 2. Note :
Le carillon ne peut être installé qu'à la verticale.
Guidez-vous à l'aide de la flèche à l'arrière de
l'unité du carillon. Allumez l'alimentation en
électricité.
MISE EN GARDE : Coupez l’alimentation
au disjoncteur ou au fusible.

-12- 598-1123-02
Réglages du code et de la mélodie
Réglages du code
Remarque : Avec la plupart des installations, vous n'aurez à changer aucun
des réglages des codes de votre carillon et de votre bouton-poussoir.
AVERTISSEMENT : Éteignez l'alimentation en électricité à la boîte de
jonction chaque fois que le carillon est enlevé du mur.
Le bouton-poussoir et le carillon communiquent l'un avec l'autre en utilisant un
code, que l'on peut changer en modifiant la position des commutateurs DIP
ou en enlevant et/ou en ajoutant des cavaliers, au niveau du bouton-poussoir
et du carillon. Le code est réglé en usine; 128 codes peuvent être sélection-
nés de manière à vous permettre d’étendre votre système et de prévenir les
parasites extérieurs. La présence d'autres appareils sans fil peut occasionner
des parasites pouvant nuire au bon fonctionnement du système. Pour régler le
nouveau code, suivre les directives ci-dessous.
1. Éteignez l'alimentation en électricité à la boîte de jonction.
2. Enlevez le carillon du mur.
3. Ouvrez le logement du bouton-poussoir et trouvez les commutateurs DIP/
cavaliers dans le bouton-poussoir et à l'arrière du carillon.
4. Le bouton-poussoir possède huit commutateurs DIP/cavaliers et le carillon
possède sept commutateurs DIP/cavaliers. Pour établir le code, on utilise
les positions 1 à 7 des commutateurs DIP/cavaliers.
5. Pour changer le code, changez les positions de commutateur DIP ou ajoutez
et/ou enlevez les cavaliers au besoin. Il est recommandé de ne changer
qu'une seule position de code à la fois et puis de vérifier si le système
fonctionne correctement. Remarque : Pour que le système fonctionne,
les positions de code 1 à 7 doivent être exactement les mêmes et pour le
bouton-poussoir et pour le carillon.
Remarque : L'unité est réglée en usine avec les commutateurs DIP 5, 6, et 7 à la
position « ON » et/ou les cavaliers aux emplacements 5, 6, et 7 (voir figure 4).
Pour faire l’installation avec les vis, enlevez le dos
du boîtier en poussant sur les agrafes de la base
avec un tournevis (voir figure 1).
Fixez le dos du boîtier au chambranle ou au mur.
Enclenchez la partie avant de l’unité de bouton-
poussoir en place.
Figure 3

-13-
598-1123-02
Réglage de la mélodie
Votre carillon sans fil offre un choix de timbres musicaux différents, soit le ding
(une note) et le ding-dong (deux notes). Le réglage de l’usine est celui du
timbre Ding-Dong (ou l’air Westminster, lorsque disponible). Pour changer cet
air réglé à l’usine, suivez les directives ci-dessous.
• Ding (une note)
Dans le bouton-poussoir seulement – Réglez le commutateur 8 à la position
« ON » et ajoutez le cavalier.
• Ding-Dong (deux notes)
Dans le bouton-poussoir seulement – Réglez le commutateur 8 à la position
« ON » et ajoutez le cavalier.
Remarque : Tous les modèles Heath®/Zenith offrent les deux choix de timbre
musical pour porte avant et porte arrière. Nous recommandons que la porte
arrière utilise le timbre Ding et la porte avant, le timbre Ding-Dong.Les modèles
qui comprennent deux (2) boutons-poussoirs sont fournis réglés à l’usine pour
les portes avant et arrière. Les autocollants de l’arrière de l’unité de bouton-
poussoir indiquent son réglage par défaut.
Remplacement des piles de l'unité de bouton-poussoir
Installez les deux (2) piles au lithium de 3 V, de type CR1220.
Voir la bonne orientation des piles sur le schéma de l'intérieur
de l'unité du bouton-poussoir.
Arrière du carillon
1 2 3 4 5 6 7
ON
Figure 4
1 2 3 4 5 6 7 8
ON
C
R
1
2
2
0
+
Unité de bouton-
poussoir intérieure
* Les réglages de code 1-7
doivent correspondre à l’unité de
bouton-poussoir et au carillon
Réglage de la mélodie
Borne positive (+)
de la pile
Insérez les piles, borne
positive (+) vers le haut
Remarque : Avec certains modèles, il peut être nécessaire d'utiliser des
pincettes pour ôter et remettre en place les cavaliers, ou un petit tournevis,
pour régler les commutateur DIP.

-14- 598-1123-02
Dépannage
Le carillon ne sonne pas:
• Assurez-vous que les codes de l’unité de bouton-poussoir et du carillon sont
identiques (Voir les pages 12 et 13).
• Vérifiez l’orientation de la pile de l’unité de bouton-poussoir et du carillon (le
cas échéant) (Voir page 13).
• Vérifiez l’état de charge des piles de l’unité de bouton-poussoir et du carillon
(le cas échéant), et remplacez-les si nécessaire.
• Vérifiez l'alimentation en courant alternatif vers le carillon.
Les piles semblent bonnes, mais le carillon ne fonctionne pas quand il
est installé:
• Ne montez pas le carillon ou l’unité de bouton-poussoir directement sur du
métal ou près de poteaux métalliques. Ceci réduit la portée. Utilisez des
cales d’espacement en bois de 6 à 13 mm d’épaisseur pour rehausser le
carillon ou l’unité de bouton-poussoir de toute surface métallique.
• Des planchers de béton peuvent réduire la portée de l’appareil. Éloignez le
carillon des planchers.
• Tentez d’installer le carillon plus près de l’unité de bouton-poussoir.
La portée du carillon sans fil peut varier suivant l’emplacement choisi, la tem-
pérature et l’état des piles.
Service Technique
Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour
obtenir de l’aide avant de retourner l’article au magasin.
En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web
à www.hzsupport.com. Si le problème persiste, composez* le 1 800 858-8501
(service en anglais seulement), entre 7 h 30 et 16 h 30, HNC, du lundi au vendredi.
Vous pouvez aussi écrire au :
HeathCo LLC, P.O. Box 90004, Bowling Green, KY 42102-9004
ATTN: Technical Service (Service technique)
* Lors d’un appel au service technique, veuillez avoir les renseignements suivants
à portée de main : numéro du modèle, date d’achat et endroit de l’achat.
Aucune pièce de rechange n’est disponible pour ce produit.
Renseignements de règlements
Ce dispositif est conforme aux exigences de la partie 15 des règles FCC et
RSS-210 d’Industrie Canada.Son fonctionnement est sujet aux deux conditions
suivantes: 1) Ce dispositif ne doit pas causer de parasites nuisibles, et 2) ce
dispositif doit endurer tous les parasites reçus, y compris ceux susceptibles de
provoquer un fonctionnement intempestif.
Avis à l’utilisateur :Les changements ou modifications, qui n’ont pas été explicite-
ment approuvés par l’organisme chargé d’assurer la conformité aux règlements,
pourraient invalider le droit de l’utilisateur à faire fonctionner cet appareil.

-15-
598-1123-02
HeathCo LLC se réserve le droit de mettre fin à la production de ses produits
ou d’en modifier les spécifications à tout moment, et elle n’est pas tenue d’in-
corporer les nouvelles caractéristiques de ses produits aux produits vendus
antérieurement.
GARANTIE LIMITÉE DE 3 AN
Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques
spécifiques.Vous pouvez également jouir d’autres droits, variables d’une
province à l’autre.
Pendant une période de 3 ans à compter de la date d’achat, toute anomalie
de fonctionnement imputable à un vice de matériau ou de main-d’oeuvre
sera corrigée gratuitement.
Exclusions de la garantie - Réparations, réglage et calibrage dus à une
mauvaise utilisation, un mauvais traitement ou à la négligence. Les am-
poules, les piles et des autres articles non durables ne sont pas couverts
par cette garantie. Le service non autorisé ou la modification du produit
ou d’un ou l’autre de ses composants fournis invalidera totalement la
présente garantie.Cette garantie n’inclut pas le remboursement pour le
dérangement, l’installation, le réglage, la perte d’utilisation, le service non
autorisé ou les frais d’expédition pour le renvoi de la marchandise.
La garantie ne couvre que les produits assemblés HeathCo LLC et ne
s’étend pas aux autres équipements et composants que le client pourrait
utiliser conjointement avec nos produits.
CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES
AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS DE
TOUTE GARANTIE DE REPRÉSENTATION OU DE CONDITION DE
CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES
PRODUITS CONVIENNENT À UN BUT OU À UNE UTILISATION PAR-
TICULIÈRE, ET SPÉCIFIQUEMENT DETOUS DOMMAGES SPÉCIAUX,
DIRECTS, INDIRECTS OU SECONDAIRES.
LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL
RECOURS DU CLIENT ET HEATHCO LLC NE POURRA ÊTRE TE-
NUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX, DIRECTS,
INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER,
LES PERTES COMMERCIALES ET PERTES DE PROFIT, QU’ELLES
SOIENT PRÉVISIBLES OU NON. Certaines provinces n’autorisent pas
l’exclusion ou la limitation des dommages indirects ou secondaires, et
la limitation ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous.
Veuillez conserver le reçu portant la date d'achat; vous en aurez besoin
pour toutes vos demandes liées à la garantie.

-16- 598-1123-02
Staple Purchase Receipt Here
Engrape aquí el recibo de compra
Agrafez le reçu d’achat ici
PLEASE KEEP YOUR DATED SALES RECEIPT, IT IS
REQUIRED FOR ALL WARRANTY REQUESTS.
POR FAVOR GUARDE SU RECIBO DE VENTA
FECHADO; SE LO REQUIERE PARA CUALQUIER
SOLICITUD DE GARANTÍA.
VEUILLEZ CONSERVER LE REÇU PORTANT LA DATE
D'ACHAT; VOUS EN AUREZ BESOIN POUR TOUTES
VOS DEMANDES LIÉES À LA GARANTIE.
Chime Purchase Information
Información de la compra de la campana
Renseignements d’achat du carillon
Model #: _______________ Date of Purchase:__________________
Nº de modelo / N° de modèle Fecha de compra / Date d’achat
