Heath Zenith Wireless Chime 6153/62/71/72 User manual

© 2008 HeathCo LLC 595-5611-07
This package includes (Style of push button and chime may vary from illustration):
• Wirelesschime
• Wirelesspushbutton(model6162includes2)withbattery
• Hardwarepack
This chime requires 3 “D” alkaline batteries (not included). In typical use,
alkalinebatterieswilllastuptothreeyears.
Wireless Chime
Figure 1
WARNING: To prevent possible
SERIOUS INJURY or DEATH:
• NEVER allow small children near
batteries.
• If battery is swallowed, immediately
notifydoctor.
1. InstallalkalinetypeA2312voltpushbutton
battery(included). Remove back of case by
pushingintabonbottomwithasmallscrew-
driver(seeFigure1).Seediagraminsidepush
buttonforcorrectbatteryorientation.Note: If
batteries are preinstalled, remove orange
batterytab.
2. Openchimecase. Press in catch on bottom of
chimeandliftthecaseopen(seeFigure2).
3. Install 3 alkaline “D” batteries. Make sure
batteriesareorientedproperly(seeFigure3).
4. Test range. Temporarily position chime and
pushbuttonwhereyouwantthemmounted.
Press push button to verify chime and push
buttonworkproperly.Ifchimedoesnotsound,
see Troubleshooting.
5. Adjust volume control. Adjust volume control
todesiredvolume(seeFigure3).
Type “D” Type “D”
Type “D”
Chime
Volume
Figure 2
Figure 3
Models6153/62/71/72

-2- 595-5611-07
6. Mount push button.Useeither screwsor double
sidedtapetomountpushbutton.
• ScrewMounting: Tomountwithscrews, remove
backofcasebypushingintabonbottomwithasmall
screwdriver(seeFigure1).Note: Remove material in
screwholes(ifneeded)beforemountingwithscrews.
Attachbackofcasetodoorjamborwall(seeFigure
4).Snapfrontofpushbuttonon.
• Tape Mounting:Whenattachingpushbuttonusing
double sided tape, make sure the surface of the door
jamborwallisclean.
7. Mount chime. Chime can be mounted by using 3
holesinthebackofcase,orbyusing2screwswith
keyholes.
KeyholeMounting:Determinemountinglocation.
• Marktwoholelocations.Note:Makesureholesarelevelbeforedrilling.
• Models6153and6162 (see Figure 5) :3-5/16"(8.4cm)apart.
• Models6171and6172 (see Figure 5) :2-3/8"(6cm)apart.
• Drilltwo7/32"diameterpilotholesforwallanchorsandinsertanchors.
• Mountkeyholescrewstowallleavingabout1/8"(3mm)ofthescrewthreads
exposed.
• Snapcoverontochimebase.
• Models6153and6162:Aligntopedgeofcasewithtopofbackplate.Rotate
bottomofcasetowardbackplateandsnapintoposition(seeFigure7).
• Models6171and6172: Alignbottomedgeofcasewithbottomofback
plate.Rotatetopofcasetowardbackplateandsnapintoposition (see
Figure7).
• Usingkeyholesonbackofchimebase,hangbaseonscrews(seeFigure5).
ScrewMounting:Determinemountinglocation.
• Placechimeagainstwallandverifythechimeislevel.
• Usechimeholesasatemplate(seeFigure6).Drillthree7/32"diameterpilot
holesforwallanchors(provided)andinsertanchors.
• Insert3screws(provided)throughholesinbackofchime.
• Verifychimeislevelandtightenscrewssecurely.
• Snapcoverontochimebase.
• Models6153and6162:Aligntopedgeofcasewithtopofbackplate.Rotate
bottomofcasetowardbackplateandsnapintoposition(seeFigure7).
• Models6171and6172: Alignbottomedgeofcasewithbottomofback
plate.Rotatetopofcasetowardbackplateandsnapintoposition (see
Figure7).

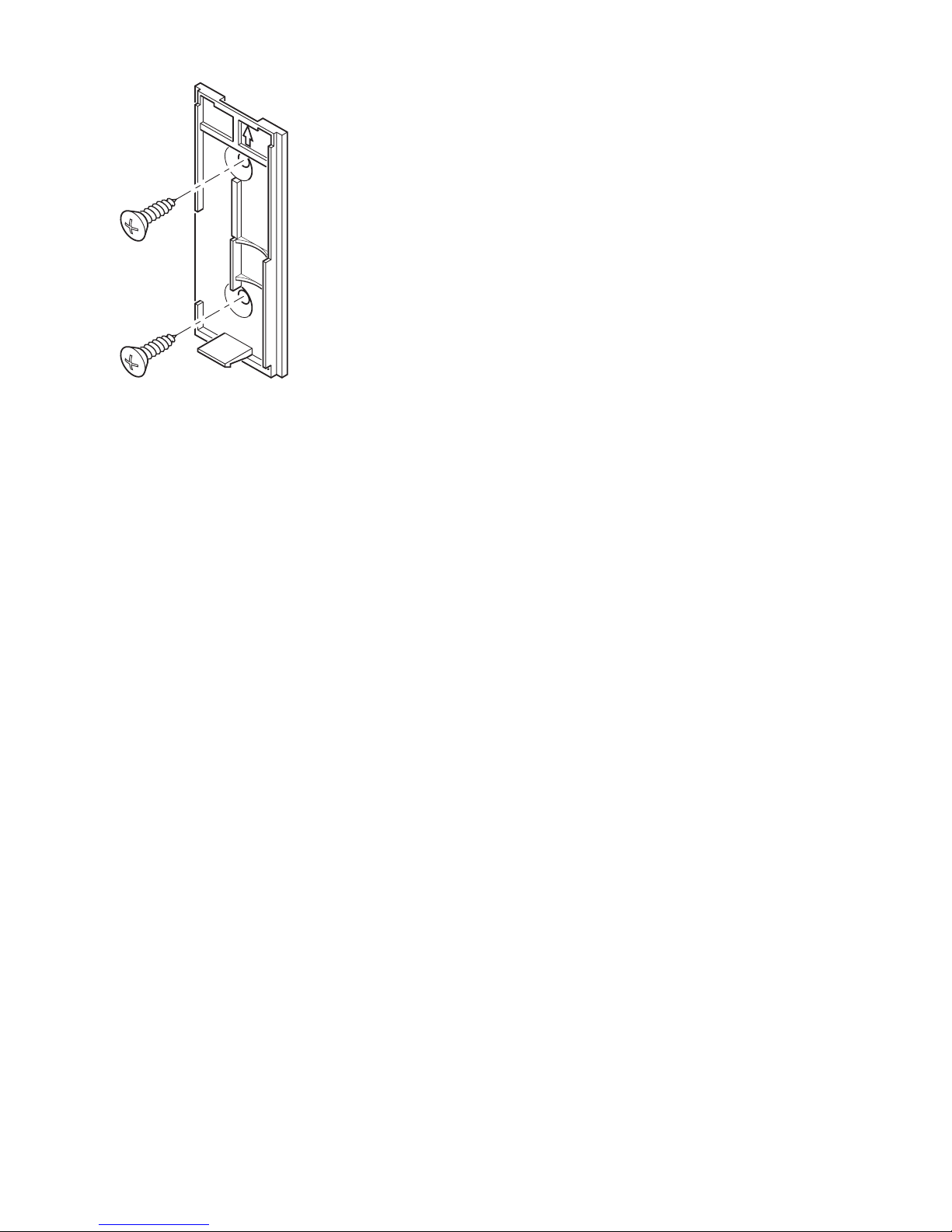

Figure 4

-3-
595-5611-07
3-5/16"
(8.4cm) Holes
forWall
Mounting
Figure 5 - Keyhole
Mounting
Figure 6 - Screw
Mounting
Styleofchimemayvaryfromillustration.
2-3/8"
(6 cm)
Models6171and6172
Models6153and6162
Figure 7 - Attach
Cover
Models6171and6172
Models6153and6162

-4- 595-5611-07
Battery
Battery
Battery
Tune Settings
Yourwirelesschimehasdifferentselectabletunes:Ding (one note), Ding-Dong
(twonote),orWestminster(eightnote)(Availableonselectedchimes).The
factorysettingisfortheDing-Dongtune(orWestminster,whenavailable).This
tunecanbechangedbyfollowingtheinstructionsbelow.
• Ding (one note tune)
 InsidePushButton:Addajumpertolocation8.
• Ding-Dong(twonotetune)
 InsidePushButton:Removejumperfromlocation8.
 InsideChime:Removejumperfromlocation8.
• Westminster (Eight note tune) (Available on selected chimes)
 InsidePushButton:Removejumperfromlocation8.
 InsideChime:Addajumpertolocation8.
Note:Allmodelshavebothfrontandbackdoortunecapabilities.Werecommend
the back door use the Ding tune and the front door use the Ding-Dong tune
(or Westminstertune,availableonselectedchimes).Modelsthatincludetwo
pushbuttonswillcomefactorysetforfrontandbackdoors.Decalsontherear
ofthepushbuttonwillindicateitssetting.
Note: Some models might require the use of
tweezerstoremoveandreplacethejumpers.
Figure 8
1 2 3 4 5 6 7 8
Inside Push
Button
Tune Setting
Inside Chime
Tune Setting
(Not used on all
models)
1 2 3 4 5 6 7 8

-5-
595-5611-07
Troubleshooting
A. Chime does not sound:
• Makesurepushbuttonandchimecodesarethesame(seeFigure9).
• Checkorientationofpushbuttonandchimebatteries.(Seediagraminside
pushbuttonandchimeforcorrectbatteryorientation.)
• Checkchargeofpushbuttonandchimebatteries,replaceifnecessary.
B.Chimesoundswhennotintended(falsetriggers):Chime is receiving
interference from another wireless device; change the code setting (see
Code Settingbelow).
C.BatteriesseemOK,butthechimedoesnotworkwheninstalled:
• Donotmountchimeorpushbuttononmetalornearmetalstuds.This
reducesthetransmitterrange.Use1/4"to1/2"(6to13mm)woodshims
tomovechimeorpushbuttonoffmetalsurface.
• Concreteoorsmayreducerange.Movechimeawayfromoor.
• Trylocatingchimeclosertopushbutton.
D. Code Setting:
It is recommended to only change one code position at a time and then check
toseeifsystemisfunctioningproperly.
1. Openthecasesandlocatethejumpersonboththepushbuttonandchime
(seeFigure9).
2. Thepushbuttonandchimebothhaveeightdifferentjumperlocations.Jumper
positions1through7areusedforsettingthecode.

-6- 595-5611-07
Battery
Battery
Battery
12345678
3. Tochangethecode,either(Formodelswith2pushbuttons,changecode
settinginbothpushbuttonstomatchchime.):
• Addajumpertothesamelocationonboththepushbuttonandthechime
or...
• Removeajumperfromthesamelocationonboththepushbuttonandthe
chime or...
• Moveajumperonthepushbuttonfromonelocationtoanother.Movethe
correspondingjumperonthechimetomatchthenewlocationinthepush
button.
Example: Move jumper at location “5” to location “4” on both the push
buttonandthechime.
Note:Codepositions1through7mustbeexactlythesameforboththe
pushbuttonandchimeforthissystemtofunction.
Note:Unitwillcomefactorysetwithjumpersinlocations5,6,and7onthe
pushbuttonandonthechime(seeFigure9).
The range of the wireless chime canvary with location, temperature, and
batterycondition.
* Code Settings 1-7
Must Match Both Push
Button and Chime
Inside Push
Button
Inside Chime
Note: Some models might require the use of
tweezerstoremoveandreplacethejumpers.
Figure 9
12345678

-7-
595-5611-07
Technical Service
Pleasecall1-800-858-8501(Englishspeakingonly)forassistance
beforereturningproducttostore.
Ifyouexperienceaproblem,followthisguide.Youmayalsowanttovisitour
Websiteat:www.hzsupport.com. If the problem persists, call* for assistance
at 1-800-858-8501,7:30AMto4:30PMCST(M-F).Youmayalsowrite*to:
HeathCo LLC
P.O.Box90045
BowlingGreen,KY42102-9045
ATTN: Technical Service
*IfcontactingTechnicalService,pleasehavethefollowinginformationavailable:
ModelNumber,DateofPurchase,andPlaceofPurchase.
NoServicePartsAvailableforthisProduct
Pleasekeep yourdatedsales receipt,it is required forallwarranty
requests.
RegulatoryInformation
ThisdevicecomplieswithPart15oftheFCCRulesandRSS-210ofIndustry
Canada.Operationissubjecttothefollowingtwoconditions:(1)thisdevicemay
not cause harmful interference, and (2) this device must accept any interference
received,includinginterferencethatmaycauseundesiredoperation.
The user is cautioned that changes or modifications not expressly approved by
the party responsible for regulatory compliance could void the user’s authority
tooperatetheequipment.

-8- 595-5611-07
HeathCo LLC reserves the right to discontinue and to change specifications
atanytimewithoutnoticewithoutincurringanyobligationtoincorporatenew
featuresinpreviouslysoldproducts.
FIVEYEARLIMITEDWARRANTY
Thisisa“LimitedWarranty”whichgives youspeciclegalrights.You
mayalsohaveotherrightswhichvaryfromstatetostateorprovince
toprovince.
For a period of five years from the date of purchase, any malfunction
causedbyfactorydefectivepartsorworkmanshipwillbecorrectedat
nochargetoyou.
Not Covered - Repair service, adjustment and calibration due to misuse,
abuse or negligence, light bulbs, batteries, and other expendable items
arenotcoveredbythiswarranty.Unauthorizedserviceormodicationof
theproductorofanyfurnishedcomponentwillvoidthiswarrantyinits
entirety.Thiswarrantydoesnotincludereimbursementforinconvenience,
installation,setuptime,lossofuse,unauthorizedservice,orreturnship-
pingcharges.
ThiswarrantycoversonlyHeathCoLLCassembledproductsandisnot
extended to other equipment and components that a customer uses in
conjunctionwithourproducts.
THISWARRANTYISEXPRESSLYINLIEUOFALLOTHERWARRAN-
TIES,EXPRESSORIMPLIED,INCLUDINGANYWARRANTY,REPRE-
SENTATIONORCONDITIONOFMERCHANTABILITYORTHATTHE
PRODUCTSAREFITFORANYPARTICULARPURPOSEORUSE,AND
SPECIFICALLYINLIEUOFALLSPECIAL,INDIRECT,INCIDENTAL,OR
CONSEQUENTIALDAMAGES.
REPAIRORREPLACEMENTSHALLBETHESOLEREMEDYOFTHE
CUSTOMERANDTHERESHALLBE NO LIABILITY ONTHEPART
OFHEATHCOLLCFORANYSPECIAL,INDIRECT,INCIDENTAL,OR
CONSEQUENTIALDAMAGES,INCLUDINGBUTNOTLIMITEDTOANY
LOSSOFBUSINESSORPROFITS,WHETHERORNOTFORESEE-
ABLE.Somestatesorprovincesdonotallowtheexclusionorlimitationof
incidental or consequential damages, so the above limitation or exclusion
maynotapplytoyou.
Pleasekeepyourdatedsalesreceipt,itisrequiredforallwarranty
requests.

-9-
595-5611-07© 2008 HeathCo LLC 595-5611-07 S
Este paquete tiene (El estilo del pulsador y de la campana puede variar de
la ilustración):
• CampanaInalámbrica
• Pulsadorinalámbrico(elmodelo6162incluyen2)conbatería
• Paquetedeferretería
Esta campana requiere 3 pilas alcalinas tipo “D” (no incluidas). Con un
usonormal,laspilasalcalinasduraránhastatresaños.
Campana Inalámbrica
1. InstalarpilaalcalinadebotóntipoA23de12
voltios(Seincluye). Extraer la parte posterior
de la caja presionando la aleta en el botón
conundestornilladorpequeño ( vea la Figura
1) .Veaeldiagramadentrodelpulsadorpara
laorientacióncorrectadelapila. Nota: Si las
bateríasestán preinstaladas,quite laaleta
anaranjadadelasbaterías.
2. Abrala caja dela campana. Presione el
seguro, en la parte inferior de la campana, y
levante la caja ( vea la Figura 2) .
3. Coloque las 3 pilas alkalinas “D”. Asegú-
rese de que estén correctamente colocadas
( vea la Figura 3) .
4. Pruebe el alcance. Ponga provisionalmente
la campana y el pulsador en la posición donde
losquierainstalar.Presioneelpulsadorpara
verificar que la campanay el pulsador funcio-
nenapropiadamente.Silacampananosuena,
vea Análisis de Averías.
Figura 1
ADVERTENCIA: Para preveniruna
posibleLESIÓNSERIAoLAMUERTE:
• NUNCAdejequelosniñosesténcerca
de las baterías.
• Sisetragaunabatería,notiqueinme-
diatamente al doctor.
Modelos6153/62/71/72
Figura 2
Figura 3
Type “D” Type “D”
Type “D”
Control del
Volumen de
la Campana

-10- 595-5611-07
5. Ajuste del control del volumen. Regule el control
de volumen al nivel deseado ( vea la Figura 3) .
6. Instale el pulsador. Use ya sean tornillos o cinta
adhesivaporambascarasparainstalarelpulsador.
• Montaje con tornillos: Para montar con tornillos,
quitelapartedeatrásdelacajaempujandohacia
adentro la lengüeta de abajo con un destornillador
pequeñoygirandolacuchilla(vealaFigura1).Nota:
Quitelasuciedaddelosoriciosparatornillos(sies
necesario)antesdeponerlostornillos.Coloquela
partedeatrásdelacajacontralajambaolapared
(vealaFigura4).Encajeapresiónlapartefrontal
delpulsador.
• Montaje con cinta adhesiva: Cuando fije el
pulsador usando cinta adhesiva por ambas caras,
asegúrese que la superficie de la pared o la del
batientedelapuertaesténlimpias.
7. Montelacampana. La campana puede ser montada usando los 3 huecos
enlapartedeatrásdelacajaodostornillosenloshuecos.
Montajedeloriciodealineación:Determineelsitioparaelmontaje.
• Marquelaposicióndelos2oricios.Nota: Asegúrese que los orificios estén
anivelantesdetaladrar.
• Modelos6153 y6162 (vealaFigura5):8,4 cm(3-5/16 pulgadas)de
separación.
• Modelos 6171 y 6172 (vea la Figura 5): 6 cm (2-3/8 pulgadas) de
separación.
• Taladredosoriciosguíade7/32pulgadasdediámetroparalasanclasde
paredeinsertelasanclas.
• Coloqueenlaparedlostornillosparalosagujerospiloto,dejandoexpuesta
3mm(1/8pulgada)delaroscadeltornillo.
• Asienteapresiónlatapasobrelabasedelacampana.
• Modelos6153y6162: Alinee el borde superior de la caja con la parte su-
periordelaplacadeatrás.Girelaparteinferiordelacajahacialaplaca
deatrásyasiéntelaapresiónensusitio ( vea la Figura 7).
• Modelos6171y6172: Alinee el borde inferior de la caja con la parte infe-
riordelaplacaposterior.Girelapartesuperiordelacajahacialaplaca
posterior y sujétela a presión en su sitio ( vea la Figura 7).
• Enlosagujerospilotodelaparteposteriordelabasedelacampana,cuelgue
la base en los tornillos (vealaFigura5).
Figura 4

-11-
595-5611-07
8.4cm
Huecos Para
Montaje en
Pared
Figura 5 - Montaje del
orificio de alineación
Figura 6 - Montaje del
tornillo
Figura 7 - Sujete la
tapa
Elestilodelacampanapuedevariardelailustración.
Montaje del tornillo:Determineelsitioparaelmontaje.
• Pongalacampanacontralaparedyveriquequeesténivelada.
• Uselosoriciosdelacampanacomoplantilla(vealaFigura6).Taladreun
oricioguíade5.5mm(7/32pulgadas)dediámetroparalas3anclasde
pared(provistas)einsertelasanclas.
• Insertelos3tornillos(provistos)porlosoriciosposterioresdelacampana.
• Veriquequelacampanaesténiveladayaprietelostornillosconseguridad.
• Asienteapresiónlatapasobrelabasedelacampana.
• Modelos6153y6162: Alinee el borde superior de la caja con la parte su-
periordelaplacadeatrás.Girelaparteinferiordelacajahacialaplaca
deatrásyasiéntelaapresiónensusitio ( vea la Figura 7).
• Modelos6171y6172: Alinee el borde inferior de la caja con la parte infe-
riordelaplacaposterior.Girelapartesuperiordelacajahacialaplaca
posterior y sujétela a presión en su sitio ( vea la Figura 7).
Modelos6153y6162
Modelos6171y6172
8.4cm Modelos6153y6162
Modelos6171y6172

-12- 595-5611-07
Battery
Battery
Battery
Figura 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Programación del tono
Sucampanainalámbricatienetonosdiferentesquepuedenseleccionarse:Tilín
(una nota), Tilín-Talán (dos notas), o Westminster (ocho notas) (Disponible
enlostimbresseleccionados).LacalibracióndefábricaeseltonoTilín-talán
(oeltonoWestminstercuandoestádisponible).Estetonopuedesercambiado
siguiendolasinstruccionesquesiguen.
• Tilín (tono de una nota)
 DentrodelPulsador:aumenteunpuentealsitio8.
• Tilín-talán (tono de dos notas)
 DentrodelPulsador:Quiteelpuentedelsitio8.
 CampanaInterna:Quiteelpuentedelsitio8.
• Westminster (tono de ocho notas) (Disponible en los timbres seleccionados)
 DentrodelPulsador:Quiteelpuentedelsitio8.
 CampanaInterna:Aumenteunpuentealsitio8.
Nota: Todas las campanas tienen capacidad de tonos para las puertas frontal y
posterior.RecomendamosquelapuertaposterioruseeltonoTilín y la puerta
frontal el tono Tilín-Talán (o el tono Westminster, disponible en los timbres
seleccionados). Los modelos que incluyendospulsadoresvendrán con la
calibracióndefábricaparalaspuertasfrontalyposterior.Lascalcomaníasen
laparteposteriordelpulsadorleindicaránlacalibración.
Programación
del tono (No se
usa en todos
los modelos)
Dentro del
Pulsador
Campana
Interna Nota:Algunos modelospodrían requerir el usode
pinzasespecialespararetirarycolocarlospuentes.
Programación
del tono

-13-
595-5611-07
Análisis de Averías
A.Lacampananosuena:
• Asegúresequeloscódigosdelpulsadorydelacampanaseanlosmismos
(vealaFigura9).
• Reviselaposicióndelpulsadoryladelasbateríasdelacampana.(Veael
diagrama dentro del pulsador y de la campana para la orientación correcta
delabatería.)
• Reviselacargadelasbateríasdelpulsadorydelacampana,reemplácelas
siesnecesario.
B.Lacampanasuenasinrazón(falsaactivación):Lacampanaestáreci-
biendointerferenciadeotrodispositivoinalámbrico;cambieloscódigos(vea
abajo la Configuración de Códigos).
C.Lapilasparecenestarbuenasperolacampananofuncionaunavez
instalada:
• Noinstalelacampanaoelpulsadorsobresuperciesmetálicasocercade
montantesmetálicos.Estoreduceelalcancedeltransmisor.Usecuñasde
maderade6a13mmparaaislaralpulsadordelasuperciemetálica.
• Lospisosdeconcretopuedenreducirelalcance.Muevalacampanafuera
delpiso.
• Tratedeubicaralacampanalomáscercadelpulsador.
D.ConguracióndeCódigos:
Serecomiendacambiartansolounaposicióndecódigoalavezyluegocom-
probarparaversielsistemaestáfuncionandocorrectamente.
1. Abralascajasylocalicelospuentestantoenelpulsadorcomoenlacampana
(vealaFigura9).
2. Tantoelpulsadorcomolacampanatienenochoposicionesdiferentesde
lospuentes.Lasposicionesdepuentedel1al7seusanparaprogramarel
código.

-14- 595-5611-07
* Las Calibraciones de Código del
1-7 Deben Coincidir Tanto en el
Pulsador Como en el Timbre
Battery
Battery
Battery
12345678
12345678
3. Paracambiarelcódigo,o(Enlosmodeloscondospulsadores,cambiela
calibración del código en ambos pulsadores para que coincida con la de la
campana.):
• Añadaunpuenteenelmismositioenelpulsadoryenlacampana,o…
• Quiteunpuentedelmismositiodelpulsadorydelacampana,o…
• Muevaunpuentedelpulsadordeunsitioaotro.Muevaelpuenteco-
rrespondiente de la campana para que se iguale con el nuevo sitio en el
pulsador.
Ejemplo: Mueva el puente del sitio “5” al sitio “4” tanto en el pulsador como
enlacampana.
Nota:Paraquefuncioneestesistema,lasposicionesdela1ala7delos
puentes deben ser iguales tanto en el pulsador como en la campana.
Nota:Launidadvendráconlaconguracióndefábricaconlospuentesenlos
sitios5,6y7enelpulsadoryenlacampana.(vealaFigura9).
Elalcancedelacampanainalámbricapuedevariarcon:laubicación,tempe-
raturaycondicionesdelabatería.
Figura 9
Dentro del
Pulsador
Campana
Interna
Nota:Algunos modelos podríanrequerir el usode
pinzasespecialespararetirarycolocarlospuentes.

-15-
595-5611-07
ServicioTécnico
Favordellamaral1-800-858-8501(sóloparahablareninglés)para
pedirayudaantesdedevolverelproductoalatienda.
Sitienealgúnproblema,sigaestaguía.Ustedpuedetambiénvisitarnuestro
sitioWeb:www.hzsupport.com. Si el problema continúa, llame al 1-800-858-
8501(sóloparahablareninglés),de7:30AMa4:30PMCST(L-V).Usted
puede también escribir a:
HeathCo LLC
P.O.Box90045
BowlingGreen,KY42102-9045
ATTN: Technical Service (Servicio Técnic)
* Si se llama al Servicio Técnico, por favor tener lista la siguiente información:
NúmerodeModelo,FechadecomprayLugardecompra.
Nohaypiezasdeserviciodisponiblesparaesteproducto.
Porfavorguardesurecibodeventafechado;selorequiereparacualquier
solicitud de garantía.
InformaciónRegulatoria
Este aparato cumple con la Parte 15 de las Reglas de la FCC (Comisión Fe-
deraldeComunicaciones)yconlaRSS-210delasIndustriasdelCanadá.El
funcionamientoestásujetoalasdossiguientescondiciones:(1)esteaparato
nopuedecausarinterferenciasdañinas,y(2)esteaparatodebeaceptarcual-
quier interferencia recibida, incluyendo una interferencia que pueda causar un
funcionamientoindeseable.
Se advierte al usuario que cambios o modificaciones no aprobadas expresa-
menteporlaparteresponsabledecumplirconlosreglamentospodríainvalidar
laautoridaddelusuarioparaelusodeesteequipo.

-16- 595-5611-07
HeathCo LLC se reserva el derecho de descontinuar y de cambiar las es-
pecificaciones a cualquier momento, sin previo aviso, sin incurrir en ninguna
obligacióndetenerqueincorporarnuevascaracterísticasenlosproductos
vendidosanteriormente.
GARANTÍALIMITADAA5AÑOS
Estaesuna“GarantíaLimitada”queledaaUd.derechoslegalesespe-
cícos.Ustedpuedetambiéntenerotrosderechosquevaríandeestado
aestadoodeprovinciaaprovincia.
Porunperíodode5añosdesdelafechadecompra,cualquiermalfun-
cionamientoocasionadoporpartesdefectuosasdefábricaomanode
obraserácorregidosincargoparaUd.
No cubierto - Servicio de reparación, ajuste y calibración debido al mal
uso,abusoonegligencia,bombillas,baterías,uotraspartesfungibles
noestáncubiertasporesta garantía.Los Serviciosnoautorizadoso
modificaciones del producto o de cualquier componente que se provee
invalidaránestagarantíaensutotalidad.Estagarantíanoincluyereem-
bolso por inconveniencia, instalación, tiempo de instalación, perdida de
uso,servicionoautorizado,ocostosdetransportederetorno.
EstagarantíacubresolamentelosproductosensambladosporHeathCo
LLC y no se extiende a otros equipos o componentes que el consumidor
usajuntoconnuestrosproductos.
ESTAGARANTÍA ESTÁEXPRESAMENTEEN LUGAR DEOTRAS
GARANTÍAS,EXPRESADASOSOBREENTENDIDAS,INCLUYENDO
CUALQUIERGARANTÍA,REPRESENTACIÓNOCONDICIÓNDECO-
MERCIABILIDADOQUELOSPRODUCTOSSEADAPTENPARACUAL-
QUIERPROPÓSITOOUSOENPARTICULAR,YESPECIFICAMENTE
ENLUGARDETODOS LOSDAÑOSESPECIALES,INDIRECTOS,
INCIDENTALESYCONSECUENTES.
LAREPARACIÓNOELREEMPLAZODEBERÍASERLAÚNICASOLU-
CIÓNDELCLIENTEYNOHABRÁRESPONSABILIDADPORPARTE
DE HEATHCOLLCPORCUALQUIERDAÑOESPECIAL,INDIRECTO,
INCIDENTALOCONSECUENTE,INCLUIDOSPERONOLIMITADOS
ACUALQUIERPÉRDIDA DE NEGOCIOOGANACIASSEANO NO
PREVISIBLES.Algunosestadosoprovinciasnopermitenlaexclusióno
limitacióndedañosincidentalesoconsecuentes,demodoquelalimita-
ciónoexclusiónarribaindicadapuedequenoseapliqueaUd.
Porfavorguardesurecibodeventafechado;selorequierepara
cualquier solicitud de garantía.

-17-
595-5611-07© 2008 HeathCo LLC 595-5611-07 F
Cet emballage contient (Le style de l’unité de bouton-poussoir et du carillon
peut varier par rapport à l’illustration):
• Carillondansl
• Unité de bouton-poussoir sans fil (le modèle 6162 en comprend 2), avec pile
• unensembledeferrures
Cecarillonnécessite3pilesalcalines«D»(noncomprises). En utilisation
typique,lespilesalcalinesdurenttroisans.
Carillonsansl
1. Installationdelapilealcaline12Vdetype
A23pour bouton-poussoir (Compris).
Ôtezlapartiearrièreduboîtierenenfonçant
la patte du bas au moyen d’un petit tournevis
(voirlaFigure1).Voirlabonneorientationde
la pile sur le schéma à l'intérieur de l'unité de
bouton-poussoir.Note : Si les piles sont déjà
enplace,retirezlalanguetteorange.
2. Pourouvrirleboîtierducarillon: Presser
sur le loquet à la base du carillon et soulever
leboîtierpourouvrir(voirlaFigure2).
3. Installez3 piles alcalines« D ». Prenez
soin d’orienter les piles correctement (voir
laFigure3).
4. Plage d’essai.Positionnez temporairementle
carillon et l’unité de bouton-poussoir à l’endroit
oùvousvoulezlesmonter.Enfoncezlebouton-
poussoir pour vous assurer que celui-ci et le
carillonfonctionnentcorrectement.Silecarillonne
retentitpas,consultezlasection«Dépannage».
Figure 1
MISE EN GARDE: Pouréviter les
risquesde BLESSURES GRAVES,voire
de DÉCÈS :
• NelaissezJAMAISunenfantseulprès
des piles.
• Encas d’ingestion d’unepile, avisez
immédiatementunmédecin.
Figure 2
Figure 3
Type “D” Type “D”
Type “D”
Commande
de volume
du carillon
Modèles6153/62/71/72

-18- 595-5611-07
5. Réglageduvolume.Réglezlevolumeàl’intensité
souhaitée(voirlaFigure3).
6. Montezl’unitédebouton-poussoir.Utilisezsoitdes
vis, soit du ruban adhésif double face pour monter
l’unitédebouton-poussoir.
• Aumoyendevis:Pour faire l’installation avec les
vis,enlevezledosduboîtierenpoussantsurles
agrafes de la base avec un tournevis (voir la Figure
1).Fixezledosduboîtierauchambranleouaumur
(voirlaFigure4).Note :Enlevezlesdébrisdestrous
devis(aubesoin)avantd’installerlesvis.Enclen-
chezlapartieavantdel’unitédebouton-poussoir
enplace.
• Aumoyenderubanadhésif:Lorsque vous mon-
tezl’unitédebouton-poussoirenutilisantduruban
adhésifdoubleface,assurez-vousquelasurface
dumontantdeporteoudumurestpropre.
7. Montezl’unitélecarillon. Il est possible d’installer le carillon en utilisant les
3trousdudosduboîtierouenutilisantdeuxvisaveclestrousdeserrure.
Installationau moyendestrousdeserrure :Déterminezl’emplacement
del’installation.
• Marquezl’emplacementdes deuxorices.Note : Assurez-vous que les
oricessontbiendeniveauavantdepercer.
• Modèles 6153 et 6162 (voir la Figure 5) : Espacement de 8,4 cm (3 5/16 po)
• Modèles6171et6172 (voir la Figure 5) : Espacement de 6 cm (2 3/8 po)
• Percezdeuxoricesde7/32podediamètrepourlesancrages,puisinsérez-y
celles-ci.
• Fixezlesvisdanslesancragesenlaissantdépasserenviron3mm(1/8po)
delets.
• Enclenchezlecouverclesurlabaseducarillon.
• Modèles6153et6162:Alignezlapartiesupérieureduboîtieravecla
partiesupérieuredelaplaquearrière.Faitespivoterlapartieinférieure
duboîtierendirectiondelaplaquearrière,puisenclenchez-laenplace
(voirlaFigure7).
• Modèles6171et6172:Alignezlerebordinférieurduboîtieraveclebord
inférieurdelaplaquearrière.Faitestournerlehautduboîtierverslaplaque
arrière,puisenclenchezleboîtierenplace(voirlaFigure7).
• Aumoyendesoricesenpoireàl'arrièreducarillon,suspendezcedernier
aux vis (voirlaFigure5).
Figure 4

-19-
595-5611-07
8,4 cm
Trous
d’installation
au mur
Figure 5 - Installation
au moyen des trous
de serrure
Figure 6 - Installation
au moyen des vis
Figure 7 - Mise en
place du couvercle
Lemodèleducarillonpeutdifférerdumodèleillustré.
Installationaumoyendesvis:Déterminezl’emplacementdel’installation.
• Placezlecarillonaumuretassurez-vousqu’ilestbiendeniveau.
• Servez-vousdestrousduboîtiercommemodèle(voirFigure6).Percez3
trous d’un diamètre de 5,5 mm (7/32 po) pour les ancrages muraux (fournis),
puisinsérez-ycesancrages.
• Insérezles3visfourniesdanslestrousaudosduboîtierducarillon.
• Assurez-vousquelecarillonestdeniveau,puisserrezcomplètementlesvis.
• Enclenchezlecouverclesurlabaseducarillon.
• Modèles6153et6162:Alignezlapartiesupérieureduboîtieravecla
partiesupérieuredelaplaquearrière.Faitespivoterlapartieinférieure
duboîtierendirectiondelaplaquearrière,puisenclenchez-laenplace
(voirlaFigure7).
• Modèles6171et6172:Alignezlerebordinférieurduboîtieraveclebord
inférieurdelaplaquearrière.Faitestournerlehautduboîtierverslaplaque
arrière,puisenclenchezleboîtierenplace(voirlaFigure7).
6 cm
Modèles6153et6162
Modèles6171et6172 Modèles6153et6162
Modèles6171et6172

-20- 595-5611-07
Réglagedelamélodie
Votre carillon sans fil peut jouer différents airs à sélectionner : Ding (une note),
Ding-Dong (deux notes) et Westminster (huit notes) (Disponible sur certains
modèlesdecarillon).Leréglagedel’usineestceluidutimbreDing-Dong(ou
l’airWestminster,lorsquedisponible).Pourchangercetairrégléàl’usine,suivez
lesdirectivesci-dessous.
• Ding (une note)
 IntérieuredeBouton-poussoir:Ajouteruncavalieràlaposition8.
• Ding-Dong (deux notes)
 IntérieuredeBouton-poussoir:Enleverlecavalieràlaposition8.
 IntérieurduCarillon:Enleverlecavalieràlaposition8.
• Westminster (huit notes) (Disponible sur certains modèles de carillon)
 IntérieuredeBouton-poussoir:Enleverlecavalieràlaposition8.
 IntérieurduCarillon:Ajouteruncavalieràlaposition8.
Note : Tous les modèles sont dotés de fonctions d’air distinctes pour porte avant
etportearrière.NousrecommandonsquelaportearrièreutiliseletimbreDing
et la porte avant, le timbre Ding-Dong (ou l’air Westminster, offert sur certains
modèlesdecarillon).Lesmodèlesquicomprennentdeux(2)boutons-poussoirs
sontfournisréglésàl’usinepourlesportesavantetarrière.Lesautocollantsde
l’arrièredel’unitédebouton-poussoirindiquentsonréglagepardéfaut.
Battery
Battery
Battery
Note : Pour certains modèles, il peut être
nécessaire d’employer des petites pinces
pourôteretreplacerlescavaliers.
Figure 8
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
Réglage de la
mélodie (Non
utilisé sur tous
les modèles)
Unité de
bouton-poussoir
intérieure
Intérieur du carillon
Réglage de
la mélodie
