HEIDENHAIN ND 120 QUADRA-CHEK User manual

ND 120
QUADRA-CHEK
8/2015
Installation Instructions
Installationsanleitung
Guide d’installation
Istruzioni di installazione
Instrucciones de instalación
Installationsanvisning
Installatie-instructies
Návod k použití
Instruções de Instalação
Instrukcja instalowania
Инструкция по установке
Kurulum Talimatları
設置説明書
安装说明
安裝說明

ND 120 QUADRA-CHEK
2
Front ND 12x
Rear ND 12x
QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
1
5
3
7
8
2
6
4
A
D
F
J
E
I
G
H
C
B
Product overview
Languages
English (en).................................................3
Deutsch (de) ...............................................7
Français (fr)...............................................11
Italiano (it) .................................................15
Español (es)..............................................19
Svenska (sv) .............................................23
Nederlands (nl) .........................................27
Česky (cs).................................................31
Português (pt) ...........................................35
Język niemiecki (pl) ..................................39
Русский (ru)..............................................43
Türkçe (tr)..................................................47
日本語 (ja).................................................51
中文 (zh-CN).............................................55
英文 (zh-TW) ............................................59

3
ND 120 QUADRA-CHEK
Installation Instructions
Complete Operating Instructions available at www.heidenhain.de
1. How to use these instructions
The installation instructions contained in this document provide the information necessary
to install this product. This information is just a part of the information available in the
ND 120 QUADRA-CHEK Operating Instructions, 1029948-xx.The Operating Instructions
can be downloaded from www.heidenhain.de.
These instructions are intended for use by personnel qualified to install, operate and
maintain the HEIDENHAIN, ND 12x QUADRA-CHEK.
A qualified person is someone whose technical education, knowledge and experience,
as well as knowledge of the relevant system of rules qualifies the person to evaluate the
delegated task and recognize possible hazards.
Messages shown in these instructions
The following examples show how safety, property damage and general advice messages
are shown in these instructions. Read and understand these types of messages before
proceeding to prevent personal injury or property damage.
Messages about other safety messages. These supplemental directives do
not address specific hazards, but instead provide information that promotes
awareness and use of specific safety messages.
Warning!
Messages that provide information about the nature of a hazardous situation,
the consequences of not avoiding a hazardous situation, and method(s) for
avoiding a hazardous situation.
Notice
Messages that provide information primarily about situations that can lead to
property damage, the potential consequences of not avoiding the situations, or
method(s) for avoiding the situations and general advice messages.
Fonts used in these instructions
Items of special interest or concepts that are emphasized to the user are shown in bold
type.
2. Model information
This guide covers specifications, mounting and installation for the following models:
Product name ID
ND 12x QUADRA-CHEK 749315-xx
Notice
Verify that these Installation Instructions are valid by matching the Index on the
label 8with the Index listed at www.heidenhain.de. If these instructions are
not valid, download the applicable Installation Instructions from
www.heidenhain.de.
An index may not be present on all products.
3. Safety
The following messages provide safety information for preventing personal injury and
product damage:
Read and understand these instructions before use to avoid the possibility of
personal injury or death.
Hazardous live parts may be exposed if the unit is opened. Do not open the
unit.There are no serviceable items inside.
The protection provided by the equipment may be impaired if used in a manner
not specified. Do not use this product in any way other than its intended use.
Notice
For safety, operation and handling of the unit, keep this document for future
reference.
8QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
Product name
ID
Index

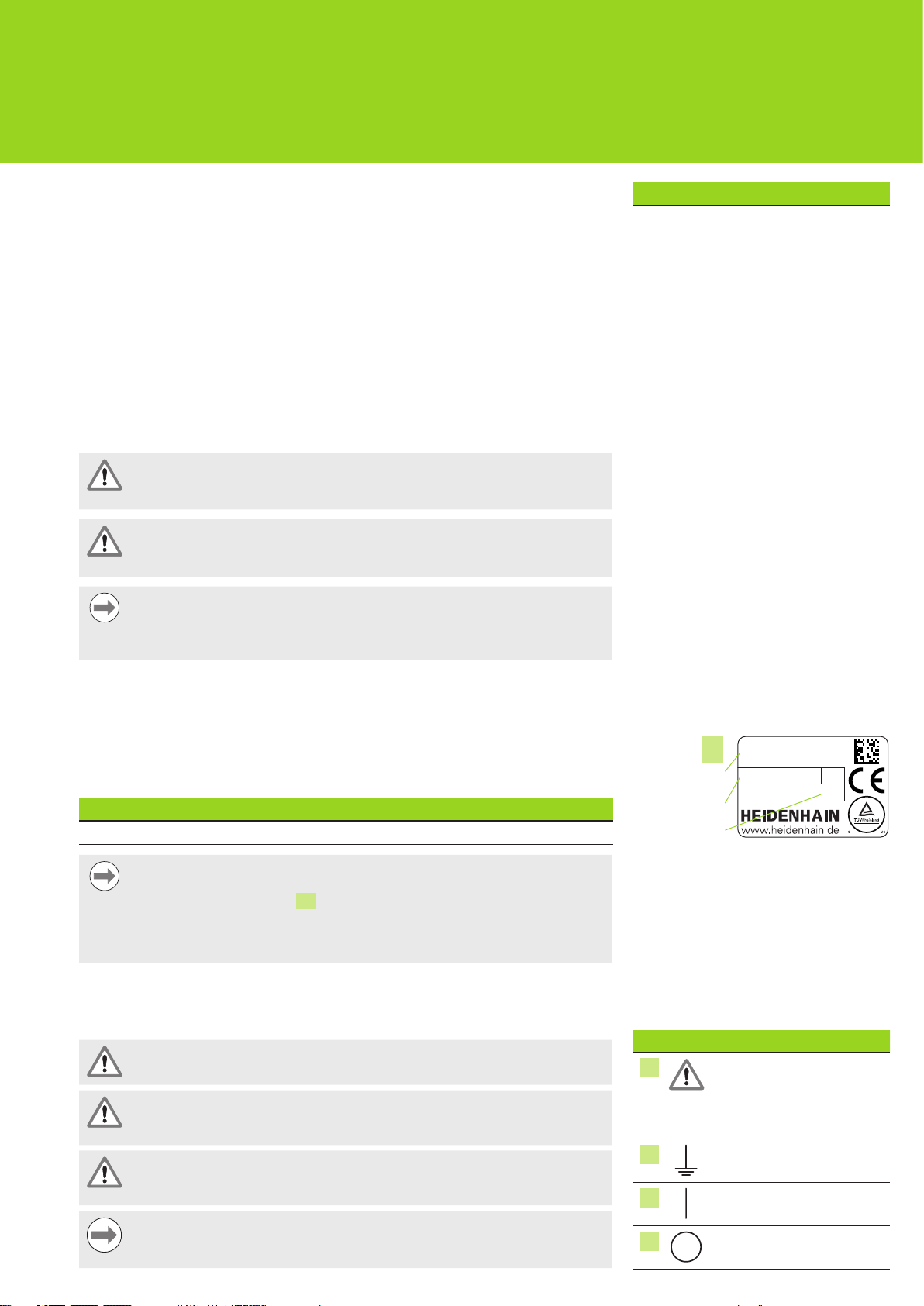

ID label
Safety symbols
Where the following safety symbols
appear on the product they alert you to
important safety information.
Symbol description
7Refer to the accompanying
information or
documentation to protect
against personal injury or
damage to the unit
6Earth (ground) terminal
1Power switch “On (supply)”
position
1Power switch “Off (supply)”
position
English (en)
Contents
How to use these instructions...................3
Model information ......................................3
Safety ..........................................................3
Specifications..............................................4
Mounting.....................................................4
Installation...................................................4
Operating elements....................................6
Initial power-up............................................6
Maintenance...............................................6

4
ND 120 QUADRA-CHEK
Installation Instructions
Complete Operating Instructions available at www.heidenhain.de
4. Specifications
The ND 12x QUADRA-CHEK is an advanced digital readout system for performing 2 and
3 axis measurements at very high levels of precision and accuracy.This unit is designed
for indoor use only.The ND 12x components shall only be installed as described in these
instructions. Mounting, installation and maintenance are to be performed by qualified
personnel only.
Power input: AC 100 V ... 240 V (-15 % ... +10 %)
50 Hz ... 60 Hz (±3 Hz)
(max. 54 W)
Replaceable fuse: T 500 mA / 250 V, 5 mm x 20 mm
Environmental conditions
Operating temperature: 0 °C ... 45 °C
Storage temperature: -20 °C ... 70 °C
Relative humidity: 80 % RH
Altitude: 2000 m
Protection: IP40, front IP54
Overvoltage category: II, equipment intended to be supplied from the building
wiring
Pollution degree: 2
Mass: 2.6 kg
5. Mounting
The following items are included with the product:
• Power cord
• Mounting kit
• ND 120 QUADRA-CHEK Installation Instructions
The following accessories are available for this product:
• Mounting arm, ID 382893-01
• Tilting base, ID 625491-01
• Mounting frame, ID 647702-01
Refer to “Accessories” on page 65 for additional information. Refer to the instructions
provided with an accessory for additional information.
Do not mount in a position that makes it difficult to access the power switch or
power cable.
6. Installation
The safety of any system incorporating the use of this product is the
responsibility of the assembler or installer of the system.
Interfaces
Rear
1Power switch
2Power connector
3Replaceable fuse holder
4USB (type B) interface: for
PC communication
5Encoder inputs: X1, X2, X3 axis for
linear and rotary «TTL interface
encoders.The number of axes varies
by product.
6Earth (ground) terminal
see warning below

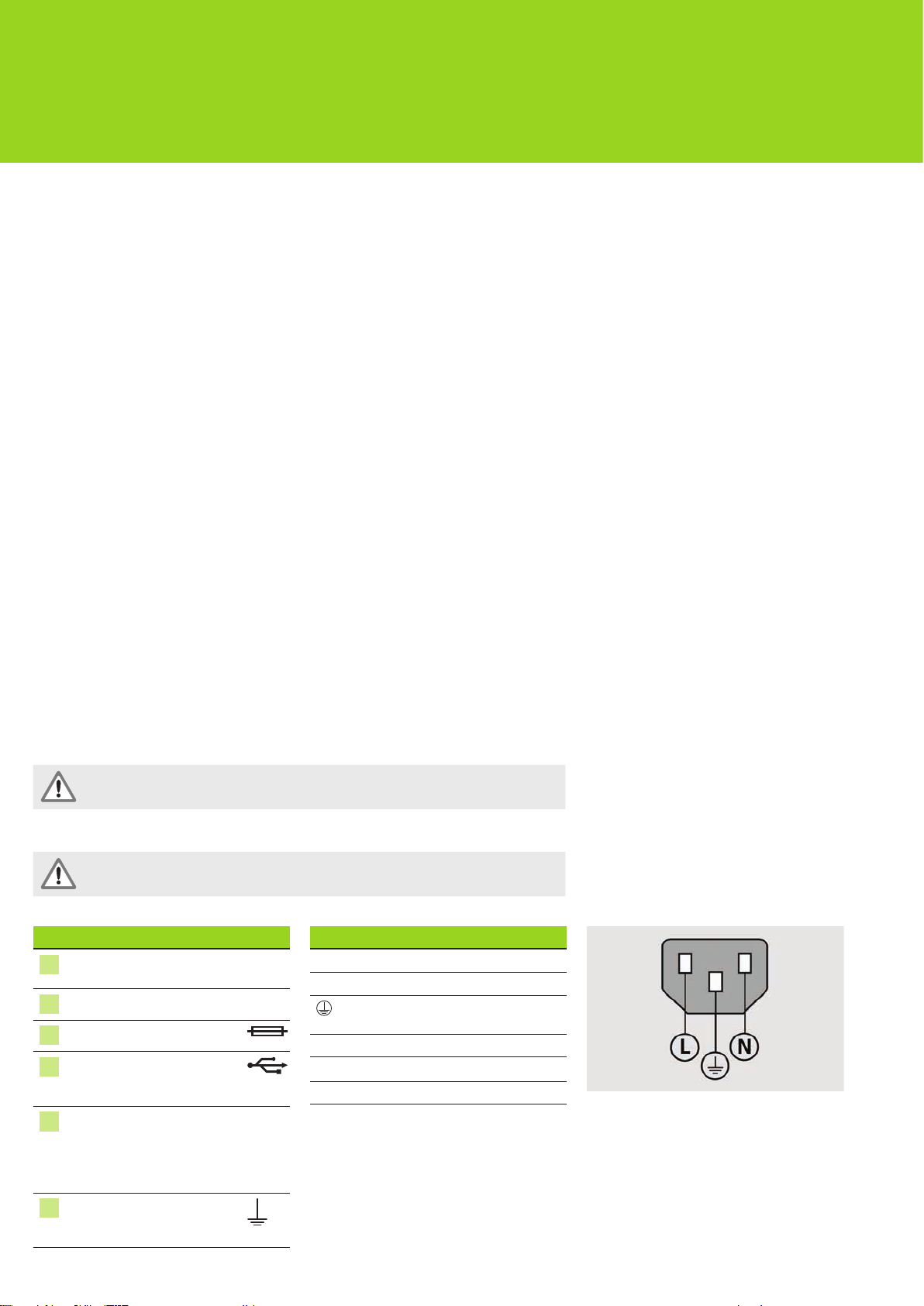

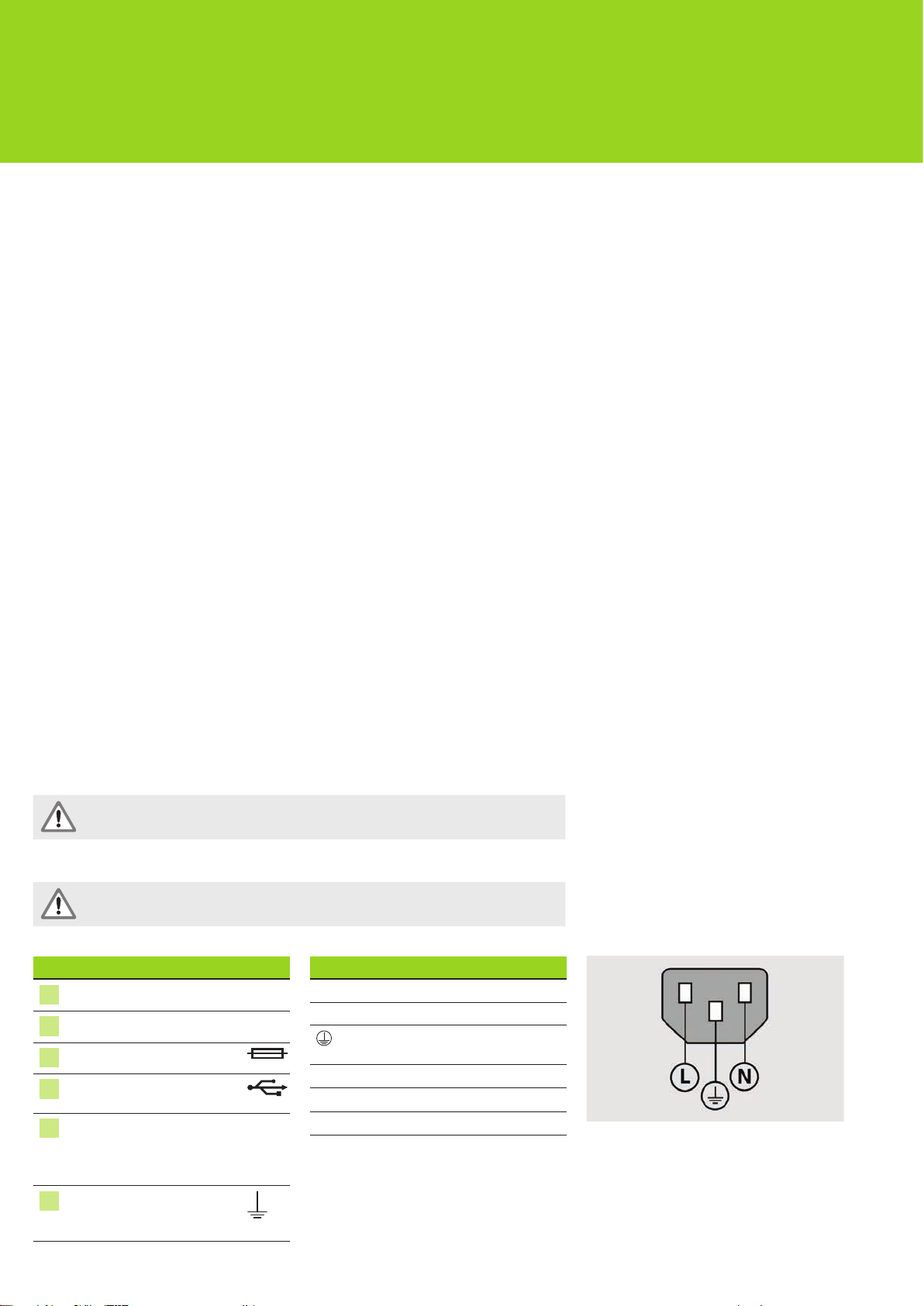

Power cord
L: Line voltage (brown)
N: Neutral (blue)
Protective conductor (ground)
terminal(green/yellow)
3-conductor (grounded)
Min. cable cross section: 0.75 mm2
Max. cable length: 3 m Power cord

5
ND 120 QUADRA-CHEK
Installation Instructions
Complete Operating Instructions available at www.heidenhain.de
Notice
Do not engage, or disengage any connections while the unit is under power.
Damage to internal components may result.
Notice
It is necessary to connect the earth (ground) terminal on the rear of the product
to the star point of machine ground. Minimum cross section of the connecting
wire: 6 mm2. Never use this equipment without proper grounding.
Electrical connection
Warning! Risk of electrical shock
A risk of electrical shock exists if this product is not properly grounded.
To avoid the hazard, always use a 3-conductor (grounded) power cord and
ensure the ground is properly wired to the building installation.
Warning! Risk of fire
A risk of fire exists if a power cord not meeting minimum specifications is
used.
To avoid the hazard, always use power cords that meet or exceed the minimum
listed specifications.
Connecting a power cord
To connect a power cord:
 Verify that the power switch is in the off position
 Verify that the power cord is not plugged into the main power supply
 Insert the female end of the power cord into the power connector on the rear of the
product
Data interface connections
Notice
This product contains components that can be damaged by electrostatic
discharge (ESD). Observe precautions for handling ESD sensitive devices and
never touch connector pins unless properly grounded.
Connecting an encoder
This product can be used with HEIDENHAIN linear, and rotary encoders that provide
digital TTL level signals.The connecting cable must not exceed 30 meters in length.
To connect an encoder:
 Verify that the power switch is in the off position
 Connect the axis encoder tightly to its connector. An input label is provided near the
connector.
Connecting a USB cable
The USB port is used to communicate with a computer. For more information on USB
communications, refer to the ND 120 QUADRA-CHEK Operating Instructions.
To connect a USB cable:
 Verify that the power switch is in the off position
 Connect a computer USB port to the products USB port located on the rear of the
product, using a USB (type A) to USB (type B) cable
Observe ESD handling precautions
5
Encoder connector
4
USB connector

6
ND 120 QUADRA-CHEK
Installation Instructions
Complete Operating Instructions available at www.heidenhain.de
7. Operating elements
Front Front (cont)
ALCD screen FHelp key: Displays help topics (if
available) for current function
BSoft keys: Change to support
functions GSend key:Transmit measurement data to a PC
CAxis keys: Zero or preset datums HNumeric keypad: Enter numeric
data
DMenu key: Displays user menus ICommand keys: Control
measurement
EArrow keys: Menu navigation JMeasure keys: Initiate
measurements
8. Initial power-up
To power-up the product:
 Press the On (supply) side of the power switch to power-up the product. The startup
screen is displayed.
9. Maintenance
The maintenance procedures described in these instructions may be required
during installation of the product. For additional maintenance information, refer to
the ND 120 QUADRA-CHEK Operating Instructions.
Cleaning
Warning! Risk of electrical shock
While cleaning it is possible to conduct electricity from hazardous live parts if
liquid enters the product.
To avoid the hazard, always power off the product, disconnect the power cable
and never use a cloth that is dripping or saturated with water.
Notice
Never use abrasive cleaners, strong detergents or solvents to avoid damage to
the product.
To clean:
 Verify that the power switch is in the off position
 Disconnect the power cable from the source of power
 Wipe exterior surfaces with a cloth dampened with water and a mild household
detergent

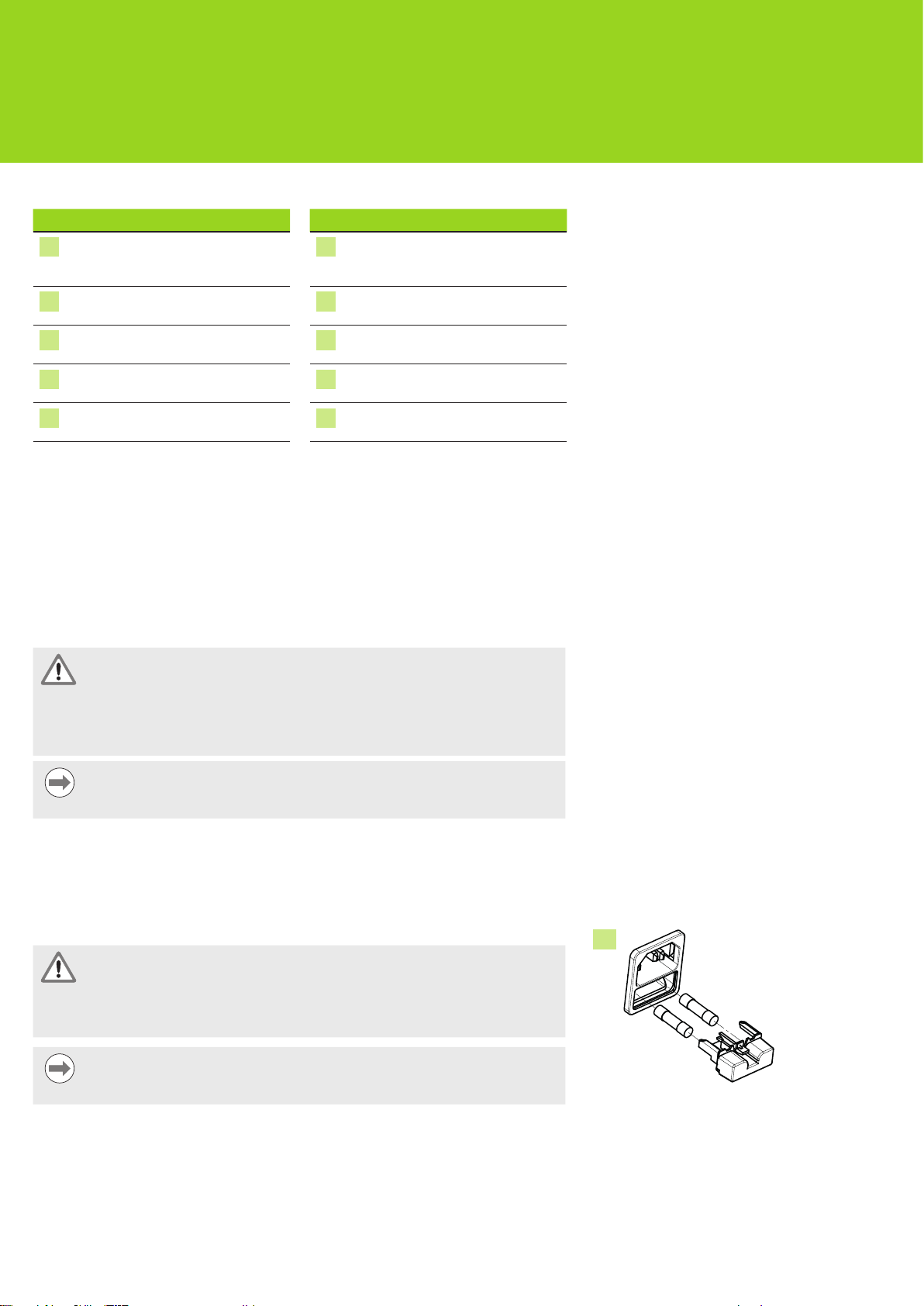

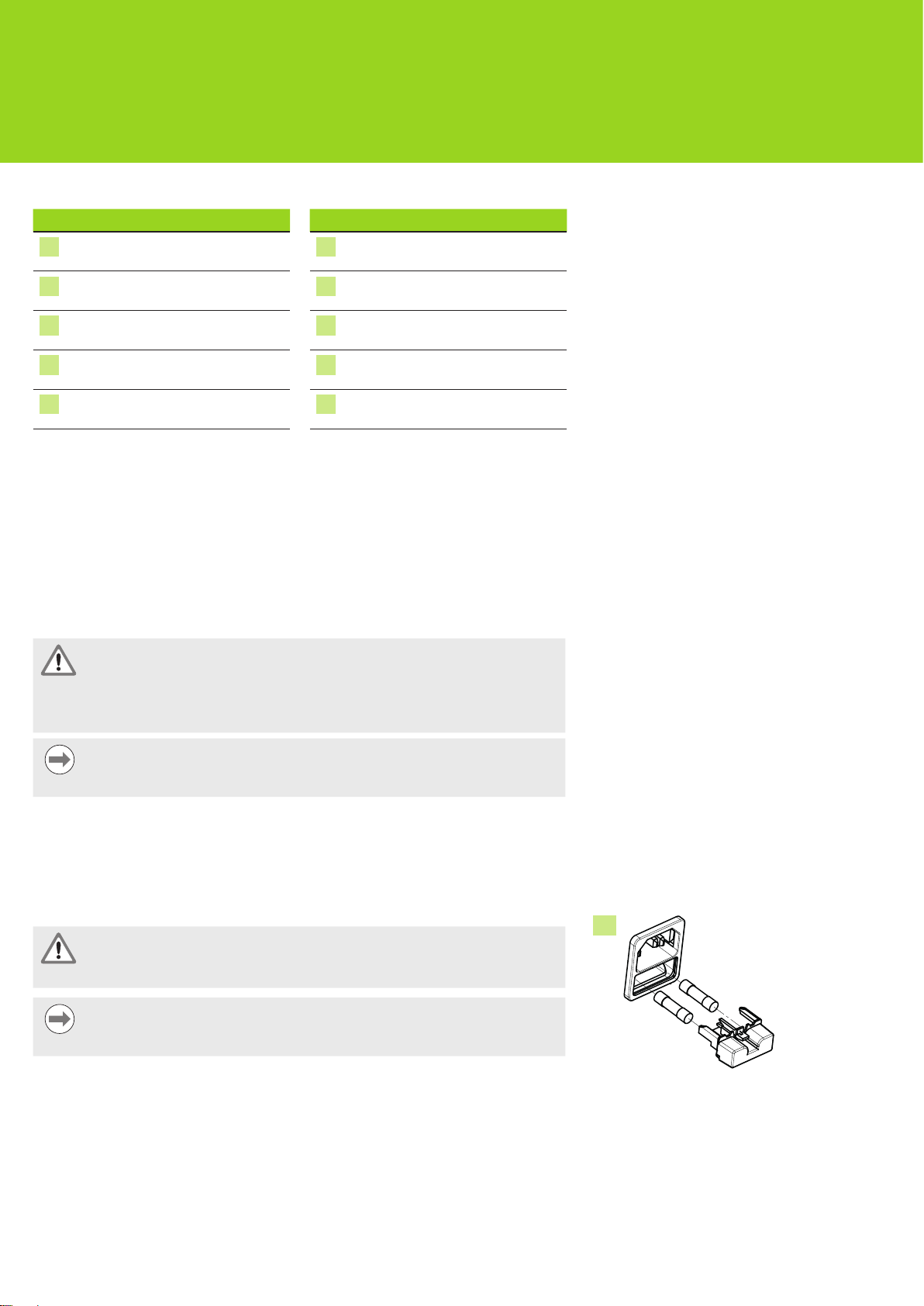

Replacing a fuse
Warning! Risk of electrical shock
When replacing a fuse it is possible to touch hazardous live parts.
To avoid the hazard, always power off the unit and disconnect the power cable.
Notice
Use only replacement fuses meeting rated specifications to avoid damage to
the product.
To replace a fuse:
 Verify that the power switch is in the off position
 Disconnect the power cable from the source of power
 Press the fuse holder release until the retaining mechanism is disengaged
 Remove the fuse holder and replace the fuse
 Re-insert the fuse holder and gently press in until the retaining mechanism is engaged
3
Fuse holder and fuses

7
ND 120 QUADRA-CHEK
Installationsanleitung
Die vollständige Betriebsanleitung steht unter www.heidenhain.de zur Verfügung
1. Anwendung dieser Anleitung
Die vorliegende Installationsanleitung enthält alle für die Installation dieses Produktes
notwendigen Informationen. Diese Informationen sind lediglich ein Auszug aus der
Betriebsanleitung ND 120 QUADRA-CHEK, 1029948-xx. Die Betriebsanleitung steht unter
www.heidenhain.de zum Download zur Verfügung.
Die vorliegende Anleitung richtet sich an Personal, das befähigt ist, die HEIDENHAIN
ND 12x QUADRA-CHEK zu installieren, zu bedienen und zu warten.
Eine qualifizierte Person ist aufgrund ihrer technischen Ausbildung, ihres Wissens
und ihrer Erfahrung sowie ihrer Kenntnisse des relevanten Regelwerks befähigt, die ihr
übertragenen Aufgaben zu beurteilen und mögliche Gefahren zu erkennen.
Hinweise in dieser Anleitung
Sicherheitshinweise, Warnhinweise auf mögliche Sachschäden und allgemeine Hinweise
werden in dieser Anleitung wie folgt dargestellt. Machen Sie sich zuerst mit diesen
Hinweisarten vertraut, um Verletzungen oder Sachschäden zu vermeiden.
Hinweis auf weitere Sicherheitshinweise. Diese ergänzenden Weisungen
beziehen sich nicht auf bestimmte Gefährdungen sondern dienen der
Sensibilisierung und machen auf gezielte Sicherheitshinweise aufmerksam.
Warnung!
Hinweis, der über eine Gefährdung, die Folgen bei Nichtvermeidung einer
Gefährdung und die Möglichkeiten zur Vermeidung einer Gefährdung
informiert.
Hinweis
Allgemeiner Hinweis oder Hinweis, der hauptsächlich über das Risiko von
Sachschäden informiert, über die möglichen Folgen einer Nichtvermeidung
solcher Situationen oder Möglichkeiten zur Vermeidung solcher Situationen.
Darstellung von Begriffen in dieser Anleitung
Aspekte von besonderer Bedeutung oder Konzepte, auf die der Benutzer besonders
aufmerksam gemacht werden soll, erscheinen in Fettdruck.
2. Informationen über den Gerätetyp
Die vorliegende Kurzanleitung enthält die technischen Daten, sowie die Montage- und
Installationsanleitung für die folgenden Gerätetypen:
Produktname ID
ND 12x QUADRA-CHEK 749315-xx
Hinweis
Überprüfen Sie, ob diese Installationsanleitung gültig ist, indem Sie den Index
auf dem Indexschild 8mit dem unter www.heidenhain.de aufgeführten Index
vergleichen. Wenn die Anleitung nicht auf Ihr Gerät zutrifft, laden Sie die richtige
Installationsanleitung von www.heidenhain.de herunter.
Auf manchen Geräten ist eventuell kein Indexschild vorhanden.
3. Sicherheit
Die folgenden Hinweise enthalten sicherheitsrelevante Informationen zur Vermeidung von
Sach- oder Personenschäden:
Machen Sie sich zuerst mit den hier dargestellten Anweisungen vertraut, um
die Gefahr einer möglichen Verletzung oder Todesfolge zu vermeiden.
Bei Öffnen des Gerätes können gefährliche, spannungsführendeTeile
freiliegen. Gerät nicht öffnen! Die im Gerät enthaltenen Bauteile sind
wartungsfrei.
Der Schutzmechanismus des Gerätes kann durch nicht bestimmungsgemäßen
Gebrauch beeinträchtigt werden. Das Gerät darf nur gemäß seiner
Bestimmung verwendet werden.
Hinweis
Bewahren Sie dieses Dokument auf, falls Sie in Zukunft Informationen über die
Sicherheit, Bedienung und Handhabung des Gerätes nachschlagen wollen.
8
QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
Produktname
ID
Index
Typenschild
Sicherheitssymbole
Die folgenden Hinweissymbole auf
dem Produkt weisen auf wichtige
sicherheitsrelevante Informationen hin.
Symbolbeschreibung
7Beachten Sie die
beiliegende Information
oder Dokumentation, um
Personen- oder Sachschäden
zu vermeiden.
6Erdungsanschluss
1Netzschalter auf „Ein“
1Netzschalter auf „Aus“
Deutsch (de)
Inhaltsverzeichnis
Anwendung dieser Anleitung.....................7
Informationen über den Gerätetyp ............7
Sicherheit ....................................................7
Technische Daten........................................8
Montage......................................................8
Installation...................................................8
Bedienelemente .......................................10
Erstinbetriebnahme ..................................10
Wartung ....................................................10

8
ND 120 QUADRA-CHEK
Installationsanleitung
Die vollständige Betriebsanleitung steht unter www.heidenhain.de zur Verfügung
4. Technische Daten
Die ND 12x QUADRA-CHEK ist eine hochwertige digitale Positionsanzeige für hochgenaue
Messungen mit zwei oder drei Achsen. Das Gerät ist nicht für die Verwendung im Freien
bestimmt. Die Bauteile der ND 12x dürfen nur gemäß dieser Anleitung installiert werden.
Montage, Installation und Wartung dürfen nur von qualifiziertem Personal durchgeführt
werden.
Versorgungsspannung: AC 100 V ... 240 V (-15 % ... +10 %)
50 Hz ... 60 Hz (±3 Hz)
(max. 54 W)
Austauschbare Sicherung: T 500 mA / 250 V, 5 mm x 20 mm
Umweltbedingungen
Betriebstemperatur: 0 °C ... 45 °C
Lagertemperatur: -20 °C ... 70 °C
Relative Luftfeuchtigkeit: 80 % RH
Höhe: 2000 m
Schutzgrad: IP40, Vorderseite IP54
Überspannungskategorie: II, Energie verbrauchende Betriebsmittel, die von der
festen Installation gespeist werden
Verschmutzungsgrad: 2
Masse: 2,6 kg
5. Montage
Die folgenden Artikel sind im Lieferumfang des jeweiligen Gerätes enthalten:
• Netzkabel
• Anbausatz
• Installationsanleitung für ND 120 QUADRA-CHEK
Für das Gerät sind folgende Zubehörteile erhältlich:
• Montagearm, ID 382893-01
• Schwenkfuß, ID 625491-01
• Montagerahmen, ID 647702-01
Weitere Informationen: Siehe „Accessories“ auf Seite 65 Weitere Informationen finden
Sie jeweils in der Anleitung für das entsprechende Zubehör.
Bei der Montage auf leichte Zugänglichkeit des Netzschalters und Netzkabels
achten.
6. Installation
Die Verantwortung für jedes System, in dem dieses Produkt verwendet wird,
liegt bei dem Monteur oder Installateur dieses Systems.
Schnittstellen
Rückseite
1Netzschalter
2Netzanschluss
3Halterung für
austauschbare Sicherung
4USB-Schnittstelle (Typ B):
für die Kommunikation mit
einem PC
5Messgeräte-Eingänge: X1-, X2-,
X3-Achse für Längenmessgeräte
und Drehgeber mit «TTL-Schnitt-
stelle. Die Achsenanzahl ist produkt-
abhängig.
6Erdungsanschluss Siehe
nachfolgenden Warnhinweis
Netzkabel
L: Außenleiter (braun)
N: Neutralleiter (blau)
Schutzleiteranschluss (grün/gelb)
3-polig (geerdet)
Mindestquerschnitt: 0,75 mm2
Max. Kabellänge: 3 m
Netzkabel

9
ND 120 QUADRA-CHEK
Installationsanleitung
Die vollständige Betriebsanleitung steht unter www.heidenhain.de zur Verfügung
Hinweis
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Interne Bauteile könnten sonst beschädigt werden.
Hinweis
Der Erdungsanschluss auf der Gehäuse-Rückseite muss mit dem zentralen
Erdungspunkt der Maschine verbunden sein! Mindestquerschnitt des
Verbindungsleiters: 6 mm2. Gerät niemals ohne ordnungsgemäßen
Erdungsanschluss betreiben!
Elektrischer Anschluss
Warnung! Stromschlaggefahr!
Bei nicht ordnungsgemäßer Erdung des Gerätes besteht Stromschlaggefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges Netzkabel
und stellen Sie den korrekten Erdungsanschluss an die Gebäudeinstallation
sicher.
Warnung! Brandgefahr!
Wenn das verwendete Netzkabel nicht die Mindestanforderungen erfüllt,
besteht Brandgefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein Netzkabel, das die
aufgeführten Mindestanforderungen erfüllt oder übersteigt.
Netzkabel anschließen
Schließen Sie das Netzkabel folgendermaßen an:
 Netzschalter auf „Aus“ stellen
 Netzkabel von der Hauptstromversorgung trennen
 Gerätestecker des Netzkabels in den Netzanschluss auf der Rückseite des Gerätes
stecken
Anschlüsse für Daten-Schnittstellen
Hinweis
Dieses Produkt enthält Bauteile, die durch elektrostatische Entladung (ESD)
beschädigt werden können. Beachten Sie die Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher Bauteile und berühren Sie die Anschlussstifte
niemals ohne ordnungsgemäße Erdung.
Messgerät anschließen
Dieses Produkt kann mit Längenmessgeräten und Drehgebern von HEIDENHAIN
verwendet werden, die digitale TTL-Signale liefern. Das Anschlusskabel darf maximal eine
Länge von 30 Metern haben.
Schließen Sie das Messgerät folgendermaßen an:
 Netzschalter auf „Aus“ stellen
 Messgerät der Achse fest mit dem zugehörigen Anschluss (am Gerät) verbinden. Der
Anschluss ist gekennzeichnet.
USB-Kabel anschließen
Der USB-Anschluss dient zur Kommunikation mit einem Computer. Weitere
Informationen zur Kommunikation über USB finden Sie in der Betriebsanleitung
ND 120 QUADRA-CHEK.
Schließen Sie das USB-Kabel folgendermaßen an:
 Netzschalter auf „Aus“ stellen
 Computer-USB-Anschluss über USB-Kabel (Typ A an Typ B) mit dem USB-Anschluss
auf der Rückseite des Gerätes verbinden
Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher
Bauteile beachten
5
Anschluss für Messgerät
4
USB-Anschluss

10
ND 120 QUADRA-CHEK
Installationsanleitung
Die vollständige Betriebsanleitung steht unter www.heidenhain.de zur Verfügung
7. Bedienelemente
Vorderseite Vorderseite (Fortsetzung)
ALCD-Bildschirm FHilfe-Taste: Zeigt Hilfethemen
für die aktuelle Funktion an (falls
verfügbar)
BSoftkeys: funktionsabhängig GSenden-Taste: Messdaten an einen
PC schicken
CAchstasten: Bezugspunkte setzen
oder nullen HZahlenblock: Eingabe von Zahlen
DMenütaste: Zeigt die
Benutzermenüs an IBefehlstasten: Messungen steuern
EPfeiltasten: Navigation durch die
Menüs JMesstasten: Messungen starten
8. Erstinbetriebnahme
Starten Sie das Gerät wie folgt:
 Zum Einschalten des Gerätes Netzschalter drücken (Position auf „Ein“). Der
Startbildschirm wird angezeigt.
9. Wartung
Die in dieser Anleitung beschriebenen Wartungsarbeiten können bei der Installation
des Produktes erforderlich sein. Weitere Informationen zur Wartung finden Sie in der
Betriebsanleitung ND 120 QUADRA-CHEK.
Reinigung
Warnung! Stromschlaggefahr!
Bei der Reinigung besteht die Gefahr eines Stromschlags durch Eintreten von
Flüssigkeit in das Gerät.
Zur Vermeidung dieser Gefahr muss das Gerät stets ausgeschaltet und
das Netzkabel gezogen werden. Wischen Sie das Gerät niemals mit einem
triefenden oder mit Wasser gesättigten Tuch.
Hinweis
Verwenden Sie keine scheuernden oder aggressiven Reinigungs- oder
Lösungsmittel, um das Gerät nicht zu beschädigen.
Reinigen Sie das Gerät folgendermaßen:
 Netzschalter auf „Aus“ stellen
 Netzkabel von der Stromquelle trennen
 Außenflächen mit einem mit Wasser und einem milden Haushaltsreiniger
angefeuchteten Tuch abwischen
Sicherung austauschen
Warnung! Stromschlaggefahr!
Beim Austausch einer Sicherung können Sie in Kontakt mit gefährlichen,
spannungsführendenTeilen kommen.
Schalten Sie zur Vermeidung dieser Gefahr das Gerät stets aus und trennen Sie
das Netzkabel von der Stromversorgung.
Hinweis
Um eine Beschädigung des Gerätes zu vermeiden, dürfen nur
spezifikationsgemäße Ersatzsicherungen verwendet werden.
Tauschen Sie die Sicherung folgendermaßen aus:
 Netzschalter auf „Aus“ stellen
 Netzkabel von der Stromquelle trennen
 Entriegelung an der Sicherungshalterung drücken, bis sich der Rastmechanismus öffnet
 Sicherungshalterung abnehmen und Sicherung austauschen
 Sicherungshalterung mit sanftem Druck wieder einsetzen, bis der Haltemechanismus
einrastet
3
Sicherungshalterung und Sicherung

11
ND 120 QUADRA-CHEK
Guide d'installation
Le guide d'installation complet est disponible à www.heidenhain.de
1. Comment utiliser ce guide
Ce guide fournit toutes les informations nécessaires à l'installation de cet appareil.
Ces informations n'en représentent qu'une partie figurant dans le manuel d'utilisation
du ND 120 QUADRA-CHEK, 1029948-xx. Le manuel d'utilisation est téléchargeable à
l'adresse www.heidenhain.de.
Ces instructions sont destinées à être utilisées par un personnel qualifié pour installer,
utiliser et assurer la maintenance du HEIDENHAIN, ND 12x QUADRA-CHEK.
Par personnel qualifié, on entend une personne qui possède une compétence
technique, une connaissance et une expérience. Elle doit connaitre également les règles
permettant d'évaluer les mesures à prendre et identifier les risques possibles.
Messages apparaissant dans ce guide
Les exemples suivants expliquent les messages liés à la sécurité, ceux qui préviennent
d'éventuels dégâts matériels ou encore ceux qui concernent les généralités. Avant de
décider de la marche à suivre, lire et comprendre ces types de messages pour éviter des
dommages corporels ou des dégâts matériels.
Messages au sujet d'autres avertissements de sécurité. Ces messages
supplémentaires ne tiennent pas compte des dangers spécifiques. Par contre,
ils fournissent des informations qui favorisent l'évaluation et l'utilisation des
messages de sécurité.
Avertissement!
Messages qui fournissent des informations au sujet de la nature d'une situation
dangereuse, les conséquences si une situation dangereuse n'a pu être évitée,
et les méthodes pour prévenir une telle situation.
Remarque
Messages d'ordre général et messages qui fournissent des informations
concernant des situations pouvant mener à des dégâts matériels, avec les
conséquences potentielles si de telles situations ne peuvent être évitées, ou
sur les moyens de les éviter.
Polices utilisées dans ces instructions
Les sujets d'un intérêt particulier ou les concepts importants pour l'utilisateur sont en
caractères gras.
2. Information de modèle
Ce guide regroupe les spécifications, le support et l'installation pour les modèles suivants:
Nom du produit ID
ND 12x QUADRA-CHEK 749315-xx
Remarque
Vérifier la validité du présent Guide d’installation en faisant correspondre l’index
de l’étiquette 8avec l’index du produit répertorié sur www.heidenhain.fr.
Si ce Guide d’installation ne s’applique pas, télécharger les instructions de
montage depuis le site Internet www.heidenhain.fr.
Il se peut que l’index ne soit pas mentionné pour certains produits.
3. Sécurité
Les messages suivants fournissent des informations de sécurité pour prévenir les
dommages corporels et les dégâts matériels:
Lire et comprendre ces instructions avant utilisation, pour éviter les risques de
dommages corporels ou de décès.
Des parties actives dangereuses peuvent être accessibles si l'appareil est
ouvert. Ne pas ouvrir le boîtier. Aucun élément interne n'est réparable.
La protection fournie par l'équipement peut être altérée s'il est utilisé de
manière non spécifiée. Ne pas utiliser ce produit d'une autre manière que celle
pour laquelle il est destiné.
Remarque
Pour la sécurité, le fonctionnement et la manipulation, conserver ce document
comme future référence.
8
QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
Nom du
produit
ID
Index
Etiquette ID
Symboles de sécurité
Les symboles de sécurité indiqués dans
le guide attirent votre attention sur des
informations importantes de sécurité.
Description du symbole
7Se référer à l'information
jointe ou à la documentation
pour éviter les blessures
corporelles ou les dégâts à
l'appareil
6Borne de terre (masse)
1Position “marche“ de
l'interrupteur d'alimentation
1Position “arrêt“ de
l'interrupteur d'alimentation
Français (fr)
Sommaire
Comment utiliser ce guide....................... 11
Information de modèle............................. 11
Sécurité..................................................... 11
Spécifications............................................12
Montage....................................................12
Installation.................................................12
Eléments de commande..........................14
Première mise en service ........................14
Entretien....................................................14

12
ND 120 QUADRA-CHEK
Guide d'installation
Le guide d'installation complet est disponible à www.heidenhain.de
4. Spécifications
Le ND 12x QUADRA-CHEK est un calculateur performant destiné à des opérations
de mesures 2 et 3 axes avec un très haut niveau de précision. Cet appareil est conçu
uniquement pour un usage intérieur. Les composants du ND 12x doivent uniquement
être installés comme décrit dans les instructions. Le montage, l'installation et l'entretien
doivent uniquement être assurés par un personnel qualifié.
Alimentation: AC 100 V ... 240 V (-15 % ... +10 %)
50 Hz ... 60 Hz (±3 Hz)
(max. 54 W)
Fusible: T 500 mA / 250 V, 5 mm x 20 mm
Conditions environnementales
Température de service: 0 °C ... 45 °C
Température de stockage: -20 °C ... 70 °C
Humidité relative: 80 % RH
Altitude: 2000 m
Protection: IP40, face avant IP54
Catégorie surtension: II, l'équipement est destiné à être alimenté par le réseau
électrique de l'entreprise.
Degré de pollution: 2
Masse: 2.6 kg
5. Montage
Les éléments suivants sont inclus dans la livraison du produit :
• Câble secteur
• Kit de montage
• Guide d’installation du ND 120 QUADRA-CHEK
Les accessoires suivants sont proposés avec ce produit :
• Bras de montage (ID 382893-01)
• Pied orientable (ID 625491-01)
• Cadre de montage (ID 647702-01)
Pour plus d’informations, se référer au paragraphe «Accessories» voir page 65. Pour
plus d’informations, se référer aux instructions fournies avec les accessoires.
Ne pas monter dans une position où l'interrupteur principal ou le câble secteur
est inaccessible.
6. Installation
La sécurité de tout système incorporant ce produit relève de l'entière
responsabilité du monteur ou de l'installateur du système.
Interfaces
Arrière
1Interrupteur
d'alimentation
2Prise secteur
3Porte-fusible
4Interface USB (type B):
pour communiquer avec
un PC
5Entrées encodeurs: axes X1, X2, X3
pour encodeurs linéaires et rotatif
«interfaces encodeursTTL. Le
nombre d'axes varie en fonction du
produit.
6Borne de terre (masse)
voir avertissement ci-
dessous
Cordon secteur
L: Ligne de tension (marron)
N: Neutre (bleu)
Conducteur de protection (terre)
borne (vert/jaune)
3 conducteurs (avec terre)
Section du câble min.: 0.75 mm2
Longueur max. du câble 3 m Cordon secteur

13
ND 120 QUADRA-CHEK
Guide d'installation
Le guide d'installation complet est disponible à www.heidenhain.de
Remarque
Ne pas brancher ou débrancher les connecteurs lorsque l'appareil est sous
tension. Il peut en résulter des dommages aux composants internes.
Remarque
La borne de terre (masse) à l'arrière de l'appareil doit être raccordée au point
de terre central de la machine. Section minimale des fils conducteurs: 6 mm2.
Ne jamais utiliser cet équipement sans mise à la terre.
Connexion électrique
Avertissement! Risque de choc électrique
Un risque de choc électrique existe si ce produit n'est pas mis correctement à
la terre.
Pour éviter tout risque, toujours utiliser un cordon d'alimentation à
3 conducteurs (la terre). Veiller à ce que la terre soit correctement connectée
à l'installation électrique de l'entreprise.
Avertissement! Risque d'incendie
Un risque d'incendie existe si un cordon d'alimentation ne répondant pas aux
spécifications minimum est utilisé.
Afin d'éviter ce risque, toujours utiliser un cordon d'alimentation qui répond au
moins aux spécifications requises.
Connexion d'un cordon secteur
Pour connecter un cordon secteur:
 Vérifier que l'interrupteur d'alimentation soit sur la position arrêt
 Vérifier que le cordon secteur ne soit pas connecté à l'alimentation secteur
 Insérer la prise femelle du câble secteur dans le connecteur d'alimentation à l'arrière de
l'appareil
Connexions de l'interface de données
Remarque
Ce produit contient des composants qui peuvent être détruits par une
décharge électrostatique (DES). Prendre des précautions pour manipuler
les circuits sensibles aux DES. Ne jamais toucher les plots des connecteurs, à
moins d'une mise à la terre correcte.
Connexion d'un encodeur
Ce produit peut être utilisé avec des systèmes de mesure linéaire et angulaire
HEIDENHAIN avec signauxTTL. La longueur du câble de connexion ne doit pas excéder
30 m.
Pour connecter un système de mesure:
 Vérifier que l'interrupteur d'alimentation soit sur la position arrêt
 Connecter fermement les systèmes de mesure à leurs connecteurs. Une étiquette
d'axe est fournie avec chaque connecteur.
Connecter un câble USB
Le port USB sert à la communication avec un PC. Pour plus d'informations sur les
communications USB, se référer au manuel d'utilisation du ND 120 QUADRA-CHEK.
Pour connecter un câble USB:
 Vérifier que l'interrupteur d'alimentation soit sur la position arrêt
 Relier un port USB du PC au port USB de l'appareil qui se trouve à l'arrière de celui-ci,
en utilisant un câble USB (type A) à USB (type B)
Respecter les précautions de
manipulation DES
5
Connecteur pour système de mesure
4
Connecteur USB

14
ND 120 QUADRA-CHEK
Guide d'installation
Le guide d'installation complet est disponible à www.heidenhain.de
7. Eléments de commande
Face avant Face avant (suite)
AEcran LCD FTouche d'aide: Affichage des sujets
d'aide (si disponible) pour la fonction
courante
BSoftkeys: Changement des
fonctions GTouche d'envoi: Transmettre la donnée de mesure à un PC
CTouche d'axes: Remise à zéro et
présélection des origines HPavé numérique: Saisie des données numériques
DTouches menu: Affichage des
menus utilisateur ITouches de commande: Activation des fonctions
ETouches fléchées: Menu navigation JTouches de mesure: Démarrer les
mesures
8. Première mise en service
Pour la première mise en service:
 Appuyer sur l'interrupteur (alimentation) pour mettre l'appareil sous tension. L'écran de
démarrage s'affiche.
9. Entretien
Les procédures de maintenance décrites dans ce guide peuvent être nécessaires lors
de l'installation du produit Pour plus d'informations sur la maintenance, se référer au
manuel d'utilisation du ND 120 QUADRA-CHEK.
Nettoyage
Avertissement! Risque de choc électrique
Du liquide peut s'introduire dans l'appareil lors du nettoyage et provoquer des
courts-circuits.
Pour éviter ce risque, toujours éteindre l'appareil, débrancher le câble
d'alimentation, et ne jamais utiliser un chiffon trop humide ou gorgé d'eau.
Remarque
Ne jamais employer de décapants abrasifs, de détergents agressifs ou de
dissolvants pour éviter d'endommager l'appareil.
Pour nettoyer:
 Vérifier que l'interrupteur d'alimentation soit sur la position arrêt
 Débrancher le câble d'alimentation du secteur.
 Essuyer les surfaces extérieures avec un chiffon humide et un détergent doux du
commerce
Remplacement d'un fusible
Avertissement! Risque de choc électrique
Lors du remplacement d'un fusible, il est possible de toucher des parties
actives dangereuses.
Pour éviter le risque, mettre toujours l'appareil hors tension, et débrancher le
câble d'alimentation.
Remarque
Utiliser uniquement des fusibles de rechange qui répondent aux spécifications
pour éviter d'endommager l'appareil.
Pour remplacer un fusible:
 Vérifier que l'interrupteur d'alimentation soit sur la position arrêt
 Débrancher le câble d'alimentation du secteur.
 Appuyer sur le support du fusible jusqu'à ce que le mécanisme de verrouillage soit
débloqué.
 Retirer le porte-fusible et remplacer le fusible
 Repositionner le porte-fusible et appuyer doucement jusqu'à ce que le mécanisme de
verrouillage soit à nouveau bloqué.
3
Fusibles et porte-fusible

15
ND 120 QUADRA-CHEK
Istruzioni di installazione
Le Istruzioni per l'uso complete sono disponibili all'indirizzo www.heidenhain.it
1. Utilizzo delle presenti istruzioni
Le Istruzioni di installazione contenute nel presente documento forniscono le informazioni
necessarie per installare questo prodotto.Tali informazioni rappresentano soltanto una
parte di quelle disponibili nelle Istruzioni per l'uso di ND 120 QUADRA-CHEK, 1029948-xx.
Le Istruzioni per l'uso possono essere scaricate dal sito www.heidenhain.it.
Le presenti istruzioni sono destinate al personale qualificato addetto all'installazione, al
funzionamento e alla manutenzione di HEIDENHAIN, ND 12x QUADRA-CHEK.
Per personale qualificato si intende una persona in possesso di formazione, conoscenze
ed esperienze tecniche nonché di competenza nel sistema pertinente di regole che
qualifica la stessa a valutare il compito assegnatole e riconoscere i possibili rischi.
Messaggi riportati nelle presenti istruzioni
I seguenti esempi mostrano come i messaggi di sicurezza, pericolo e avvertimento
generale sono riportati nelle presenti istruzioni. Leggere attentamente e comprendere
bene questi tipi di messaggi prima di proseguire al fine di prevenire lesioni a persone o
danni a cose.
Messaggi su altre avvertenze di sicurezza. Queste direttive supplementari
non indicano rischi specifici, ma forniscono informazioni atte a incrementare la
consapevolezza e l'uso di avvertenze di sicurezza specifiche.
Attenzione!
Messaggi che forniscono informazioni sulla natura della situazione di pericolo, le
possibili conseguenze se non si evita tale situazione e i metodi per prevenirla.
Avvertenza
Messaggi che forniscono informazioni principalmente riguardo situazioni che
possono comportare danni a cose, possibili conseguenze per non avere evitato
determinate situazioni o metodi per prevenirle e messaggi di avvertimento
generale.
Font utilizzati nelle presenti istruzioni
Argomenti o concetti di particolare interesse per l'operatore sono riportati in grassetto.
2. Informazioni sul modello
La presente guida si riferisce a specifiche, montaggio e installazione dei seguenti modelli:
Nome prodotto ID
ND 12x QUADRA-CHEK 749315-xx
Avvertenza
Verificare che le presenti Istruzioni di installazione siano valide controllando la
corrispondenza dell’indice sull’etichetta 8con l’indice riportato all’indirizzo
www.heidenhain.it. Se queste istruzioni non sono valide, scaricare le Istruzioni
di installazione applicabili all’indirizzo www.heidenhain.it.
Un indice può non essere presente su tutti i prodotti.
3. Sicurezza
I seguenti messaggi forniscono avvertenze sulla sicurezza per prevenire lesioni a persone
o danni al prodotto:
Leggere attentamente e comprendere bene le presenti istruzioni prima dell'uso
per evitare la possibilità di lesioni personali o letali.
Parti pericolose sotto tensione se si apre l'unità. Non aprire l'unità. I
componenti interni sono esenti da manutenzione.
La protezione fornita dall'apparecchiatura può essere compromessa se non
utilizzata in modo appropriato. Non impiegare questo prodotto in modo diverso
dall'uso previsto.
Avvertenza
Conservare questo documento come riferimento in futuro per sicurezza,
funzionamento e gestione dell'unità.
8
QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
Nome
prodotto
ID
Indice
Etichetta ID
Simboli di sicurezza
I seguenti simboli di sicurezza applicati in
diverse posizioni sul prodotto richiamano
l'attenzione su importanti avvertenze di
sicurezza.
Descrizione del simbolo
7Riferimento a informazioni
complementari o
documentazione per
la protezione da lesioni
personali o danni all'unità
6Terminale con massa a terra
1Posizione "On
(alimentazione)"
dell'interruttore di accensione
1Posizione "Off
(alimentazione)"
dell'interruttore di accensione
Italiano (it)
Indice
Utilizzo delle presenti istruzioni ................15
Informazioni sul modello ..........................15
Sicurezza...................................................15
Specifiche..................................................16
Montaggio.................................................16
Installazione ..............................................16
Elementi di comando................................18
Accensione iniziale....................................18
Manutenzione...........................................18

16
ND 120 QUADRA-CHEK
Istruzioni di installazione
Le Istruzioni per l'uso complete sono disponibili all'indirizzo www.heidenhain.it
4. Specifiche
Il sofisticato visualizzatore di quote ND 12x QUADRA-CHEK è indicato per l'esecuzione
di misurazioni con 2 e 3 assi a livelli estremamente elevati di precisione e accuratezza.
Questa unità è concepita soltanto per uso in interni. I componenti di ND 12x devono
essere installati soltanto come descritto nelle presenti istruzioni. Le operazioni di
montaggio, installazione e manutenzione devono essere eseguite soltanto da personale
qualificato.
Ingresso di alimentazione: AC 100 V ... 240 V (-15 % ... +10 %)
50 Hz ... 60 Hz (±3 Hz)
(max 54 W)
Fusibile sostituibile: T 500 mA / 250 V, 5 mm x 20 mm
Condizioni ambientali
Temperatura di lavoro: 0 °C ... 45 °C
Temperatura di immagazzinaggio: -20 °C ... 70 °C
Umidità relativa: 80% RH
Altitudine: 2000 m
Protezione: IP40, lato frontale IP54
Categoria di sovravoltaggio: II, apparecchiatura destinata ad essere alimentata da
cavi in edifici
Grado di inquinamento: 2
Peso: 2,6 kg
5. Montaggio
I seguenti articoli sono allegati al prodotto:
• Cavo di alimentazione
• Kit di montaggio
• Istruzioni di installazione ND 120 QUADRA-CHEK
Per questo prodotto sono disponibili i seguenti accessori:
• Braccio di montaggio, ID 382893-01
• Base orientabile, ID 625491-01
• Telaio di montaggio, ID 647702-01
Consultare “Accessories” a pagina 65 per maggiori informazioni. Consultare anche le
istruzioni fornite con gli accessori per informazioni supplementari.
Non montare in una posizione che renda difficoltoso l'accesso all'interruttore di
accensione o al cavo di alimentazione.
6. Installazione
La sicurezza di qualsiasi sistema che includa l'impiego di questo prodotto è di
responsabilità dell'assemblatore o dell'installatore del sistema.
Interfacce
Parte posteriore
1Interruttore di accensione
2Connettore di rete
3Portafusibili sostituibile
4Interfaccia USB (tipo B):
per comunicazione con PC
5Ingressi encoder: assi X1, X2, X3
per encoder lineari o rotativi con
interfaccia «TTL. Il numero di assi
varia a seconda del prodotto
6Terminale con messa a
terra vedere avvertimento di
seguito
Cavo di alimentazione
L: tensione di linea (marrone)
N: neutro (blu)
Terminale di messa a terra (verde/
giallo)
Presa tripolare con messa a terra
Sezione min. del cavo: 0,75 mm2
Lunghezza max cavo: 3 m Cavo di alimentazione

17
ND 120 QUADRA-CHEK
Istruzioni di installazione
Le Istruzioni per l'uso complete sono disponibili all'indirizzo www.heidenhain.it
Avvertenza
Tutti i collegamenti elettrici devono essere connessi/disconnessi solo ad
apparecchio spento. Pericolo di danneggiamento dei componenti interni.
Avvertenza
Il terminale di messa a terra sul retro del prodotto deve essere collegato
con il punto di messa a terra della macchina. Sezione minima del cavo di
collegamento: 6 mm2. Non utilizzare mai l'apparecchiatura senza l'adeguata
messa a terra.
Collegamento elettrico
Attenzione! Pericolo di scosse elettriche!
Il pericolo di scosse elettriche sussiste se il prodotto non è adeguatamente
messo a terra.
Per evitare il pericolo, occorre utilizzare sempre un cavo di alimentazione
tripolare (con messa a terra) e assicurare che la messa a terra sia
adeguatamente cablata con l'installazione dell'edificio.
Attenzione! Pericolo di incendio!
Sussiste il pericolo di incendio nel caso un cavo di alimentazione utilizzato non
sia conforme alle specifiche minime.
Per evitare il rischio, occorre utilizzare sempre cavi di alimentazione che siano
conformi alle specifiche minime indicate o più severe.
Collegamento del cavo di alimentazione
Per collegare il cavo di alimentazione:
 Verificare che l'interruttore di accensione sia in posizione off
 Verificare che il cavo di alimentazione non sia inserito nell'alimentazione elettrica
principale
 Inserire il terminale femmina del cavo di alimentazione nel connettore di rete sul retro
del prodotto
Collegamenti dell'interfaccia dati
Avvertenza
Questo prodotto contiene componenti che possono essere danneggiati
da scariche elettrostatiche (ESD). Osservare le precauzioni previste per
la gestione di apparecchiature sensibili a ESD e non toccare mai i pin dei
connettori se non adeguatamente messi a terra.
Collegamento di un encoder
Questo prodotto può essere impiegato in combinazione con encoder lineari e angolari
HEIDENHAIN in grado di fornire segnali digitali di livelloTTL. Il cavo di collegamento non
deve presentare una lunghezza maggiore di 30 m.
Per collegare l'encoder:
 Verificare che l'interruttore di accensione sia in posizione off
 Collegare bene l'encoder degli assi al relativo connettore. L'etichetta dell'ingresso è
presente accanto al connettore.
Collegamento di un cavo USB
La porta USB è utilizzata per comunicare con un computer. Per maggiori informazioni sulle
comunicazioni USB, consultare le Istruzioni per l'uso di ND 120 QUADRA-CHEK.
Per collegare un cavo USB:
 Verificare che l'interruttore di accensione sia in posizione off
 Collegare una porta USB del computer alla porta USB del prodotto situata sul retro del
prodotto utilizzando un cavo USB (tipo A) a cavo USB (tipo B)
Attenersi alle precauzioni ESD
5
Connettori encoder
4
Connettore USB

18
ND 120 QUADRA-CHEK
Istruzioni di installazione
Le Istruzioni per l'uso complete sono disponibili all'indirizzo www.heidenhain.it
7. Elementi di comando
Parte frontale Parte frontale (cont.)
ASchermo LCD FTasto Guida: visualizza gli argomenti
di guida (se disponibili) della funzione
attuale
BSoftkey: passaggio alle funzioni di
supporto GTasto INVIO/STAMPA: trasmette i dati di misura al PC
CTasti asse: azzeramento o
impostazione origini HTastiera numerica: inserimento di dati numerici
DTasto menu: visualizzazione di menu
utente ITasti di comando: controllo della misurazione
ETasti freccia: navigazione nei menu JTasti di misura: inizializzazione delle
misurazioni
8. Accensione iniziale
Per accendere il prodotto:
 Premere il lato On (alimentazione) dell'interruttore di accensione per alimentare il
prodotto. Viene visualizzata la videata di avvio.
9. Manutenzione
Le procedure di manutenzione descritte nelle presenti istruzioni possono essere richieste
durante l'installazione del prodotto. Per maggiori informazioni sulla manutenzione,
consultare le Istruzioni per l'uso di ND 120 QUADRA-CHEK.
Pulizia
Attenzione! Pericolo di scosse elettriche!
Durante la pulizia sono possibili scosse elettriche da componenti pericolosi
sotto tensione se penetra liquido nel prodotto.
Per evitare il rischio, disinserire sempre il prodotto, scollegare il cavo di
alimentazione e non utilizzare mai un panno troppo imbevuto d'acqua.
Avvertenza
Non utilizzare mai detergenti abrasivi, forti o solventi per evitare di danneggiare
il prodotto.
Per la pulizia:
 Verificare che l'interruttore di accensione sia in posizione off
 Scollegare il cavo di alimentazione dalla rete
 Passare sulle superfici esterne un panno inumidito con acqua e detergente delicato
Sostituzione di un fusibile
Attenzione! Pericolo di scosse elettriche!
Durante la sostituzione di un fusibile è possibile toccare componenti pericolosi
sotto tensione.
Per evitare il rischio, spegnere sempre l'unità e scollegare il cavo di
alimentazione.
Avvertenza
Utilizzare soltanto fusibili sostitutivi conformi alle specifiche per evitare di
danneggiare il prodotto.
Per sostituire un fusibile:
 Verificare che l'interruttore di accensione sia in posizione off
 Scollegare il cavo di alimentazione dalla rete
 Premere sul meccanismo di ritenuta del portafusibili fino a staccarlo
 Rimuovere il portafusibili e sostituire il fusibile
 Reinserire il portafusibili e premere dolcemente fino a fissare in posizione il
meccanismo di ritenuta
3
Portafusibili e fusibili

19
ND 120 QUADRA-CHEK
Instrucciones de instalación
Las instrucciones de funcionamiento completas están disponibles en www.heidenhain.de
1. Utilización de estas instrucciones
Las instrucciones de instalación contenidas en este documento proporcionan
la información necesaria para la instalación de este producto. Dicha información
únicamente es parte de la información disponible en las Instrucciones de Funcionamiento
ND 120 QUADRA-CHEK, 1029948-xx. Las instrucciones de funcionamiento se pueden
descargar en www.heidenhain.de.
Estas instrucciones están concebidas para la instalación, explotación y mantenimiento por
parte de personal cualificado del HEIDENHAIN, ND 12x QUADRA-CHEK.
Una persona cualificada es una persona cuya formación técnica, conocimiento y
experiencia, así como el conocimiento de las reglas relevantes, le habilita para evaluar la
tarea encargada y para detectar riesgos eventuales.
Mensajes utilizados en estas instrucciones
Los ejemplos siguientes muestran como se utilizan los mensajes de seguridad, daños
en bienes y generales en estas instrucciones. Antes de continuar, es preciso leer y
comprender estos tipos de mensajes para evitar lesiones o daños en bienes.
Mensajes sobre otros mensajes de seguridad. Estas directivas adicionales no
se refieren directamente a riesgos específicos, sino que contienen información
que fomenta la atención y el uso de los mensajes de seguridad específicos.
¡Atención!
Mensajes que proporcionan información sobre la naturaleza de una situación
peligrosa, las consecuencias en caso de no evitarla, y los métodos para evitarla.
Aviso
Mensajes que principalmente proporcionan información sobre situaciones que
pueden provocar daños en bienes, las consecuencias potenciales en caso de
no evitar estas situaciones, y mensajes de consejos generales.
Fuentes utilizadas en este manual
Elementos de interés especial o conceptos que se resaltan para el usuario se muestran
en negrita.
2. Información de modelo
Esta guía cubre las especificaciones, el montaje y la instalación de los modelos
siguientes:
Nombre de producto ID
ND 12x QUADRA-CHEK 749315-xx
Aviso
Verifique que estas instrucciones de instalación son válidas comprobando
que el índice en la etiqueta 8concuerda con el índice que aparece en la lista
en www.heidenhain.de. Si estas instrucciones no son válidas, descargue las
instrucciones de instalación aplicables desde www.heidenhain.de.
Un índice puede no estar presente en todos los productos.
3. Seguridad
Los mensajes siguientes proporcionan información de seguridad para evitar lesiones y
daños en el producto:
Antes de la utilización hay que leer y comprender estas instrucciones para
evitar lesiones incluso mortales.
Al abrir la unidad, podrían quedar accesibles piezas en tensión que representan
un peligro. No abrir la unidad. En su interior no se encuentran componentes
que requieren mantenimiento.
La protección proporcionada por el equipo puede resultar ineficaz si no se
utiliza de una manera predefinida. Utilizar el producto únicamente para su uso
previsto.
Aviso
Guardar este documento para referencias futuras respecto a seguridad,
funcionamiento y manejo de esta unidad.
8
QUADRA-CHEK
ND 12x
ID 123456-xx xx
SN 12 345 678 x
Nombre de
producto
ID
Indice
Etiqueta ID
Símbolos de seguridad
Cuando los símbolos siguientes aparecen
en el producto, éstos alertan sobre
informaciones importantes de seguridad.
Descripción de los símbolos
7Véase la información adjunta
o documentación para la
protección contra lesiones o
de prevención de daños en el
producto.
6Conector de tierra
1Posición "ON" (alimentación)
del interruptor principal
1Posición "OFF" (alimentación)
del interruptor principal
Español (es)
Contenido
Utilización de estas instrucciones ............19
Información de modelo ............................19
Seguridad..................................................19
Especificaciones.......................................20
Fijación ......................................................20
Instalación.................................................20
Elementos de mando: ..............................22
Primera puesta en marcha .......................22
Mantenimiento .........................................22

20
ND 120 QUADRA-CHEK
Instrucciones de instalación
Las instrucciones de funcionamiento completas están disponibles en www.heidenhain.de
4. Especificaciones
El ND 12x QUADRA-CHEK es un sistema de lectura digital avanzado para realizar
mediciones de 2 y 3 ejes o con un nivel muy elevado de precisión y exactitud. La unidad
ha sido desarrollada únicamente para su utilización en interiores. Los componentes del
ND 12x sólo se deben instalar según la descripción en estas instrucciones. Solo personal
cualificado debe realizar el montaje, la instalación y el mantenimiento.
Alimentación: 100 V ... 240 VCA (-15 % ... +10 %)
50 Hz ... 60 Hz (±3 Hz)
(máx. 54 W)
Fusible recambiable: T 500 mA / 250 V, 5 mm x 20 mm
Condiciones ambientales
Temperatura de funcionamiento: 0 °C ... 45 °C
Temperatura de almacenamiento: -20 °C ... 70 °C
Humedad relativa: 80 % RH
Altura: 2000 m
Protección: IP40, frontal IP54
Clase de sobretensión: II, la alimentación del equipo está prevista desde la
red del edificio
Grado de polución: 2
Peso: 2,6 kg
5. Fijación
Los artículos siguientes forman parte del producto:
• Cable de conexión a la alimentación eléctrica
• Kit de montaje
• Instrucciones de instalación de la ND 120 QUADRA-CHEK
Los accesorios siguientes están disponibles para este producto:
• Brazo de montaje (ID 382893-01)
• Base inclinable (ID 625491-01)
• Bastidor de montaje (ID 647702-01)
Para obtener más información, ver”Accessories” en la página 65. Para obtener
información adicional, véanse las instrucciones incluidas en la información suministrada
con los accesorios.
No montar en una posición que dificulte el acceso al interruptor principal o al
cable de alimentación.
6. Instalación
La seguridad de un sistema donde se integra este producto es responsabilidad
del montador o instalador del sistema.
Interfaces
Lado posterior
1Interruptor de corriente
2Acoplamiento de red
3Portafusible sustituible
4Interfaz USB (tipo B): para
comunicación de PC
5Entradas de encoder: ejes X1, X2,
X3 para encoders lineales y rotativos
«encoders de interfazTTL El
número de ejes puede variar según
producto.
6Conexión de toma de
tierra véase aviso abajo
Cable de conexión a la alimentación
eléctrica
L: Tensión de alimentación (marrón)
N: Neutral (azul)
Conexión de conductor de
protección (tierra) (verde/amarillo)
3-conductor (con tierra)
Sección mín. de cable: 0,75 mm2
Longitud máx. de cable: 3 m Cable de alimentación
