Heli-Professional REVOLUTION 500E User manual

REVOLUTION 500E BASIC Bauanleitung und Handbuch V 1.0
Assembly Instruction and Manual V 1.0
INHALT/CONTENT
Technische Daten & Sicherheitshinweise/Specifications & Safety Instructions
Benötigtes Werkzeug & Allgemeine Hinweise/Required Tools & General Information
Bauanleitung und Handbuch/Assembly Instructions and Manual
Teileliste/Parts List
Heli Professional 2011C

SEHR GEEHRTER KUNDE,
BESTEN DANK, DASS SIE SICH FÜR DEN REVOLUTION 500E BASIC ENTSCHIEDEN HABEN.
Bevor Sie mit dem Zusammenbau oder der Inbetriebnahme beginnen,
lesen Sie diese Anleitung bitte sorgfältig durch!
DEAR CUSTOMER,
THANK YOU FOR CHOOSING THE REVOLUTION 500E BASIC MODEL HELICOPTER.
Before beginning with the assembly or taking the helicopter into operation,
please read this manual thoroughly!
! !
Sicherheitshinweise: Safety Instructions:
Ein Modellhubschrauber ist kein Spielzeug, sondern ein
sehr leistungsfähiges Flugmodell, das bei unsachgemäßer
Bedienung und Wartung großen Schaden an Mensch und
Material verursachen kann. Kinder und Jugendliche sollten
einen Modellhubschrauber nur unter Aufsicht eines sach-
kundigen Erwachsenen bedienen. Heli Professional kann
für Haftungs- und Nachfolgeschäden von und mit Erzeug-
nissen aus dem Lieferprogramm nicht aufkommen und
lehnt deshalb jegliche Haftung ab, da ein ordnungsgemäßer
Betrieb oder Einsatz unsererseits nicht überwacht werden
kann. Zudem bitten wir Sie, sich an die Bedienungsanleitung
zu halten und nur Originalersatzteile von Heli Professional
zu verwenden.
A model helicopter is a very powerful flying device and not a
toy. Disregarding our instructions, inappropriate use, and
insufficient maintenance by persons lacking necessary
competence may result in injuries for the user and can cause
damage to the surroundings and to the material. Children and
adolescents should operate a model helicopter only under
supervision of an experienced adult. Heli Professional will not
accept responsibility for any damage caused by products of
the delivery program and rejects any liability as we are not in
a position to supervise proper operation, handling, and
maintenance by the user. Furthermore, we ask you to follow
our operating and assembly instructions carefully and to use
only original Heli Professional parts.
Technische Daten/Specifications
Hauptrotordurchmesser/Main Rotor Diameter: ca. 1160mm
Abfluggewicht: ca. 2800g
Höhe/Height: ca. 340mm
Länge/Length: ca. 1100mm
Heckrotordurchmesser/Tail Rotor Diameter: ca. 235mm

Benötigtes Werkzeug/Required Tools
Allgemeine Hinweise/General Information
Schraubensicherungslack, mittelfest
Locking Paint, medium
Innensechskantschlüssel
Hexagon Socket Wrenches
SW 1.5/2/2.5/3
Kreuzschlitzschraubendreher
Phillips Screwdriver
Kombizange
Slip Joint Pliers
Messschieber
Caliper
Kugelkopfzange
Ball Link Pliers
Fett
Grease
Sekundenkleber
Superglue
Digi-Pitch
WICHTIG:
IMPORTANT:
Bevor Sie mit dem Zusammenbau oder der Inbetriebnahme beginnen,
lesen Sie diese Anleitung bitte sorgfältig durch!
Before beginning with the assembly or taking the helicopter into operation
please read this manual thoroughly!
Grundsätzlich muss jede Schraube mit Sicherungslack eingeklebt werden. Das rechts abgebildete
Symbol soll Sie während des Zusammenbaus daran erinnern. Rillenkugellager werden NICHT eingeklebt.
In general, every screw must be secured with locking paint. The symbol on the right-hand side
is supposed to remind you while going through the assembly process. Ball bearings must NOT be
secured with locking paint.
Die in den Bauabschnitten abgebildeten Schrauben und Kleinteile sind in Originalgröße dargestellt.
The screws and all other parts depicted in the assembly steps are actual-size drawings.
Achten Sie auf die Freigängigkeit aller verbauten Rillenkugellager, Flanschlager und Drucklager.
Check all ball bearings, flanged bearings, and thrust bearings for ease of movement.
Montieren Sie die Bauteile in der angegebenen Reihenfolge.
Assemble the parts in the specified order.
Wiederholen Sie den Montageschritt so oft wie angegeben (hier: zwei Mal).
Repeat the assembly step as often as specified (here: twice).
Handbücher und Bauanleitungen für Tuningteile sind direkt von der Webseite zu beziehen.
Manuals and assembly instructions for tuning parts are to be downloaded directly from the
website. www.heli-pro.ch
1:1
Kugelkopfeindreher
Ball Link Driver
ABC
2x
1 m Schnur
1 m Piece of String

3
6
5
8
8
8
8
9
7
7
10
10 4
2
1
8
1
Treibschraube
Self-Tapping Screw
Landegestell
Landing Skid
3x12
I-Ø 25.5 O-Ring Kufenstopper
Landing Skid Nut
8x
1x
1:1
1:1
Akkuplatte mit
O-Ringen sichern!
Secure the battery
plate with O-Rings!
Haubenbolzen zuerst montieren!
Mount canopy pins first of all!
2x
3x7.5
9Linsenkopf-Treibschraube
Hex Over-Head Self-Tapp. Screw
Normteile/Standard Parts
1
2
35
6
7104
4
Seitenplatte links
Side Plate left
Seitenplatte rechts
Side Plate right
Distanzrolle Vorbau
Spacer Sleeve Porch
Akkuplatte
Battery Plate
Haubenbolzen
Canopy Pin
Heckplatte
Rear Plate
1x
1x 1x
1x
2x 4x
2x
1x
10
Rahmen
Frame
Heckriemenrolle
Tail Belt Guidance
1x
2x
Normteile/Standard Parts
2
U-Scheibe
Washer
Kugellager
Ball Bearing
Treibschraube
Self-Tapping Screw
3.2x7x0.5
M3
3x10x4
3x16
3x6x1.3
2x
4x
2x
12
11
16
15
13
2x
Hülse
Sleeve
2x
14
Thread
Lock
Thread
Lock
14
12
13
15
12
11
16
104
104
Schrauben nicht zu fest anziehen - auf
Freigängigkeit der Riemenrolle achten!
Don‘t tighten screws too much - make sure
that tail belt guidance spins freely!
!

3
Normteile/Standard Parts
Schraube
Hex Socket Screw
Stopmutter
Lock Nut
M3x20
M3
2x
2x
17
18
1:1
19
17
18
16
Heckriemen jetzt einfädeln!
Insert tail drive belt now!
Noch nicht endgültig festziehen!
Don‘t tighten yet!
Heckriemen
Tail Drive Belt
1x
19
4
Normteile/Standard Parts
20
1:1
Freilaufnabe
Autorotation Hub
1x
22
Thread
Lock
Schraube
Hex Socket Screw
2x
4x
Kugellager
Ball Bearing
10x15x4
M3x6
21
20
20
23
21
22
Radius zeigt
nach oben!
Radius points
upwards!
Hauptzahnrad 106Z
Main Drive Gear 106T
1x
23

5
1:1
Thread
Lock
Heckriemen zur besseren
Übersicht nicht abgebildet.
Tail drive belt for reasons
of clarity not depicted.
28
29
27
24
25
30
17
18
9
26
24
9
Normteile/Standard Parts
24
6x
Flanschlager
Flanged Bearing
10x19x5
3x7.5
2x
9Linsenkopf-Treibschraube
Hex Over-Head Self-Tapp. Screw
Flachkopfschraube
Flat-Head Hex Screw
Hülse
Main Shaft Sleeve
M8x10
10x12x18
1x
1x
26
27
Schraube
Hex Socket Screw
M2.5x8 1x
25
Schraube
Hex Socket Screw
Stopmutter
Lock Nut
M3x20
M3
1x
1x
17
18
Getriebeeinheit und Rotorwelle dürfen kein axiales Spiel im Rahmen haben. Der Rahmen hat deshalb eine gewölbte Formgebung!
Transmission and main shaft must not have axial clearance in the frame! The frame has therefore a curved shape!
!
Hauptrotorwelle
Main Shaft
Klemmring
Clamping Ring
Heckriemenrad 70Z
Tail Drive Pulley 70T
1x
1x
1x
28
29
30
Spreizen Sie den Rahmen etwas auseinander, um die
Getriebeeinheit leichter einlegen zu können.
Spread the frame a bit to insert the transmission
unit more easily.
Schrauben erst NACH komplettem Zusammenbau
der Getriebeeinheit gleichmäßig anziehen!
Tighten screws equally AFTER the complete
assembly of the transmission unit!
!
Schrauben erst NACH komplettem Zusammenbau
der Getriebeeinheit gleichmäßig anziehen!
Tighten screws equally AFTER the complete
assembly of the transmission unit!
!
Geben Sie etwas Öl auf die Innenfläche des Riemenrades,
um die Hauptrotorwelle leichter einschieben zu können.
Put a drop of oil onto the inner surface of the tail drive
pulley to insert the main shaft more easily.
Innensechskantschlüssel SW 5
Hexagon Socket Wrenches SW 5
189 1x

31
31
35
36
33
39
32
31
9
6

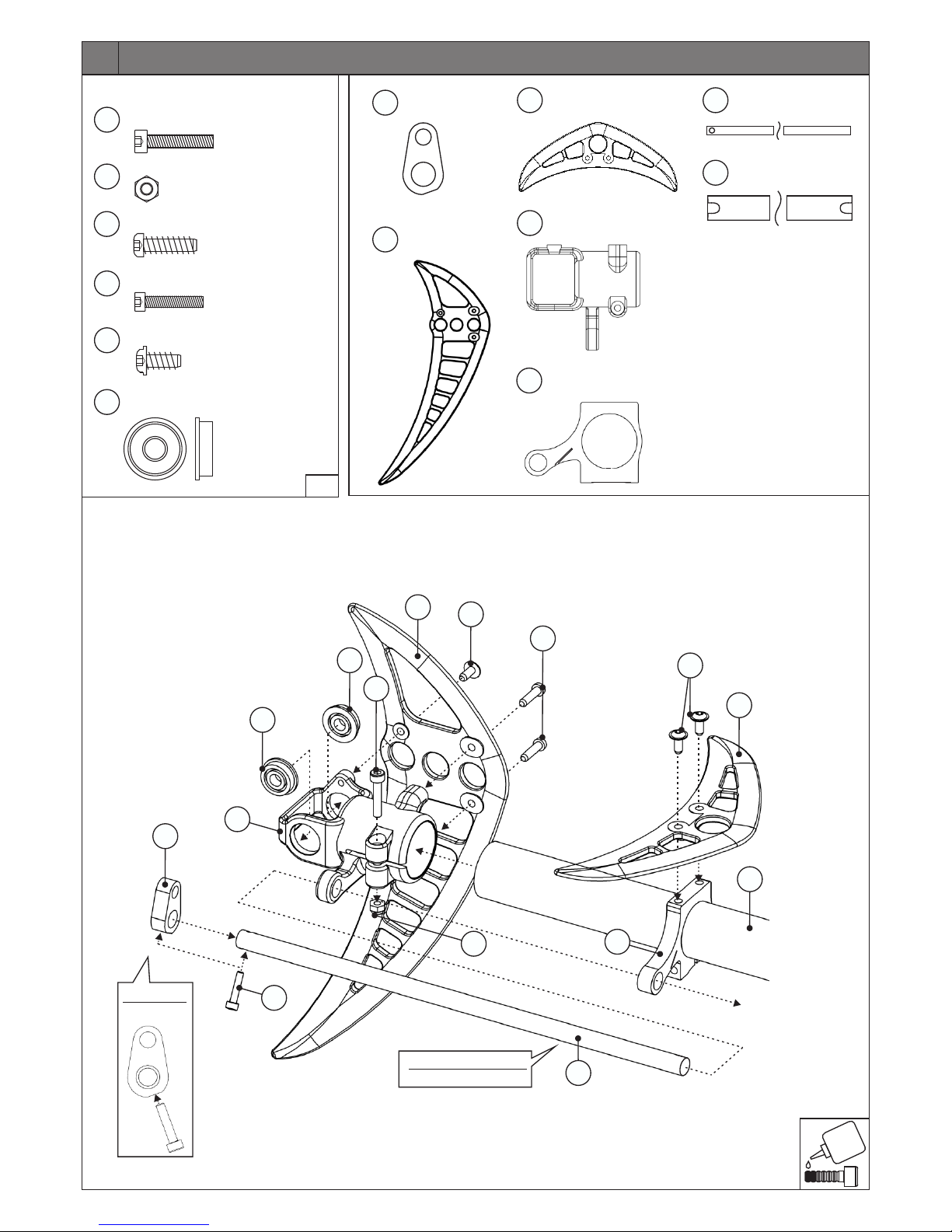

1:1
Normteile/Standard Parts
Schraube
Hex Socket Screw
M3x30 6x
31
92x
3x7.5 Linsenkopf-Treibschraube
Hex Over-Head Self-Tapp. Screw
Thread
Lock
7
1:1
Normteile/Standard Parts
Schraube
Hex Socket Screw
M3x30 2x
31
Thread
Lock
U-Scheibe, groß
Washer, large
Schraube
Hex Socket Screw
Gewindestift
Set Screw
M3 3.2x9x0.8
M3x14
M4x4
2x
2x
1x
39
32
33
Reglerplatte
ESC Plate
1x
34 Motor 1x
35 Ritzel 13Z
Pinion 13T
1x
36
32
39
31
34
Reglerplatte zuerst in untere,
vordere Öffnung des Rahmens
einclipsen, dann mit Landegestell
verschrauben!
First clip ESC plate into lower front
opening, then bolt it together with
landing skid!

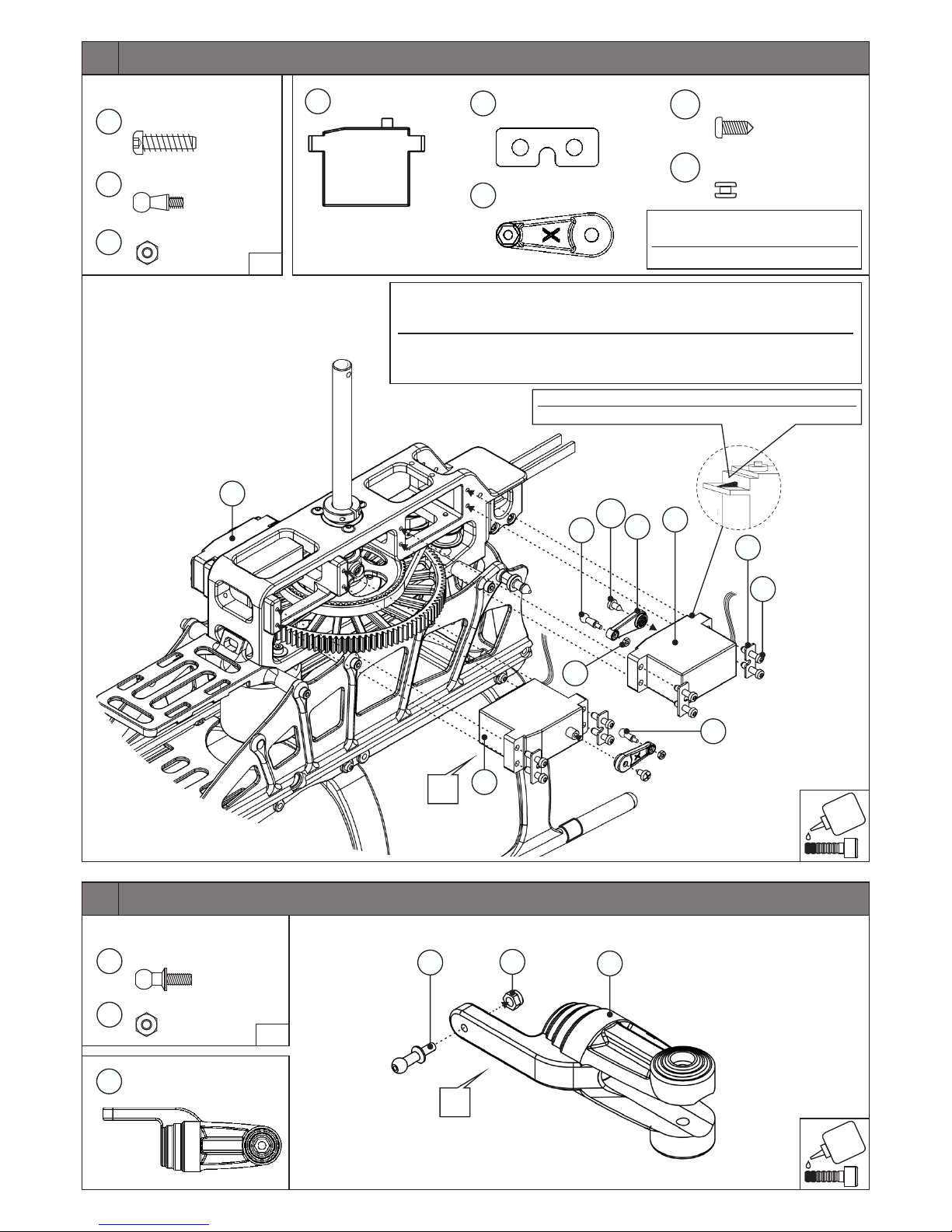

8
1:1
Normteile/Standard Parts
Thread
Lock
Thread
Lock
2x
40
37
40.1 42 40
41
8
37
38
40
5
Mutter
Nut
M2 3x
38
37
8Treibschraube
Self-Tapping Screw
Kugelbolzen
Ball-End Bolt
3x12
M2x6.2
12x
3x
Servo 3x
40 Servobefestigungsplatten
Servo Mounting Plates
Servohebel
Servo Horn
Servohebelschraube
Servo Horn Screw
Gummitülle Servo
Rubber Grommet Servo
6x
3x
3x
12x
41
42
40.1
40.2
9
1:1
Normteile/Standard Parts
44
45
Kugelbolzen
Ball-End Bolt
Stopmutter
Lock Nut
M2.5x5.5
M2.5
2x
2x
Blatthalter
Blade Holder
2x
46
44 45 46
2x
SX-3110 MG
Pos. 40.1 & 40.2 sind bei den Servos
enthalten.
Pos. 40.1 & 40.2 come with the servos.
Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
ACHTUNG:
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.
ATTENTION: The servo screws must be tightened!
Die Servoschrauben müssen fest angezogen werden!
Keil von Servohalter beidseitig mit Messer entfernen!
Remove wedge of servo mounts on both sides with a cutter!

Distanzscheibe
Shim Washer
8x11.6x0.5 2x
47
Kugellager
Ball Bearing
8x14x4 4x
48
Rotorblattschraube
Blade Screw
M4x31 2x
49
Stopmutter
Lock Nut
M4 2x
50
Distanzscheibe
Shim Washer
10x13.8x0.4 2x
51
U-Scheibe
Washer
4x12x1 2x
52
Schraube
Hex Socket Screw
M4x14 2x
53
Stopmutter
Lock Nut
M3 2x
18
Flanschlager
Flanged Bearing
3x7x3 8x
54
Schraube
Hex Socket Screw
M3x25 2x
55
Treibschraube
Self-Tapping Screw
3x16 2x
13
10
1:1
Normteile/Standard Parts
Lagerkäfig fetten. Käfigöffnung
zeigt Richtung Zentralstück.
Grease thrust bearing cage.
Open side of bearing cage
points towards main hub.
Noch nicht endgültig
festziehen!
Don‘t tighten yet!
!
57
59
58
47
48
13
54
61 54
18
55
54
43
43
54
60
49
48
51
56
52
53
50
A
B
großer Innen- /large inner Ø Ø (IN)
kleiner Innen- /small inner Ø Ø (OUT)
Thread
Lock
Drucklager
Thrust Bearing
Blattlagerwelle
Spindle Shaft
Dämpfergummi
Damper
Zentralstück
Main Hub
Mischhebel
Mixing Lever
2x
1x
2x
1x
2x
56
57
58
59
61
small ID (IN) large ID (OUT)
IN OUT
L-Kugelpfanne
L-shaped Ball-Link
2x
60
OUT
U-Scheibe
Washer
3x6x0.5 4x
43
90° Shore

18
17
7
Roll
Roll
Pitch
2x Pitch
Pitch
Nick
Schraube
Hex Socket Screw
M3x20 1x
17
Stopmutter
Lock Nut
M3 1x
18
62
65
62
64
63
62
65
62
64
66
63 mm
11
Normteile/Standard Parts
1:1
Kugelpfanne
Ball Link
4x
62
Doppelkugelkopf
Double Ball Link
1x
63
Doppelkugelkopf
Double Ball Link
Schubstange
Control Rod
2x
2x
64
65
Thread
Lock

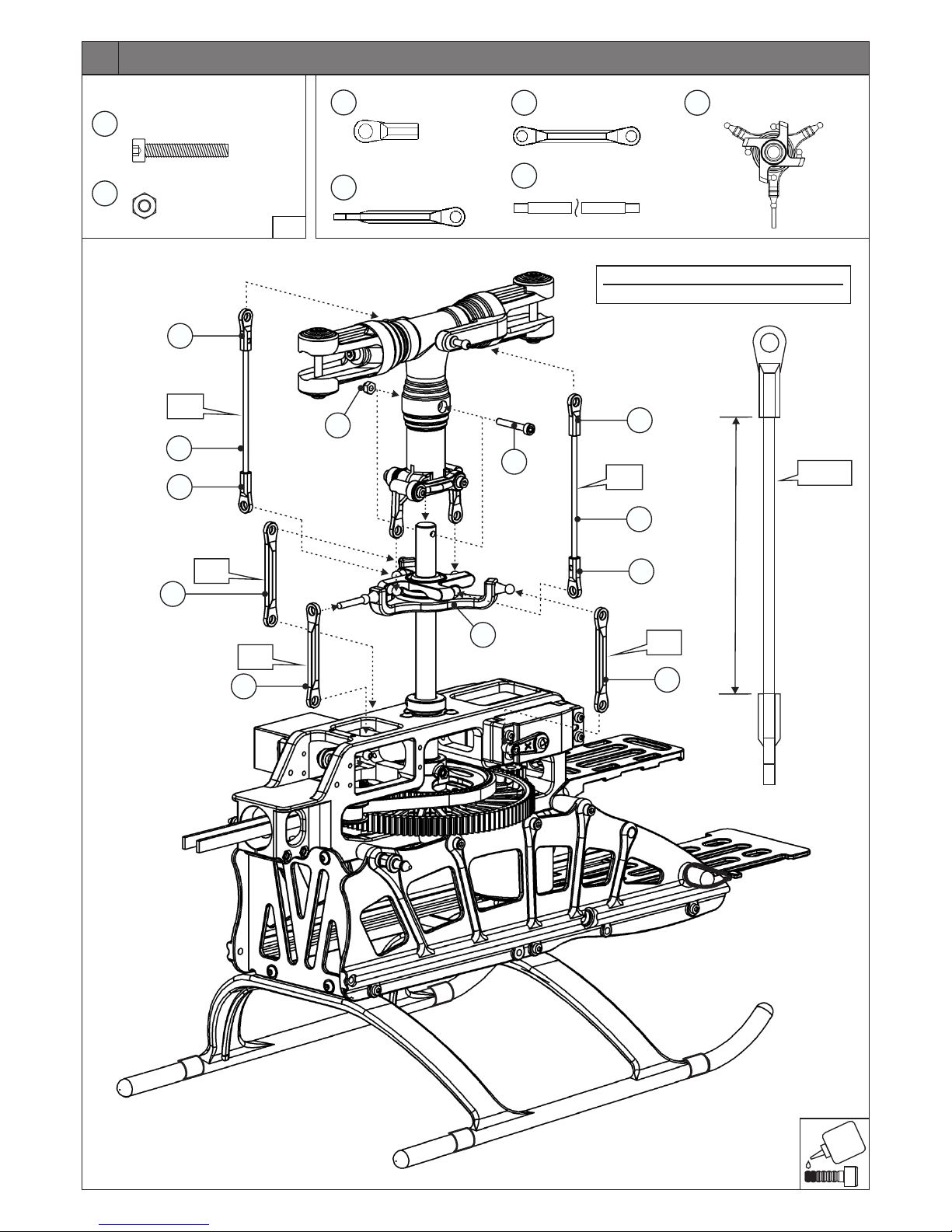

Taumelscheibe
Swash Plate
1x
66
Beide Schubstangen müssen gleich lang sein!
Both control rods must have the same length!

67
8
8Treibschraube
Self-Tapping Screw
3x12 2x
7
12
Normteile/Standard Parts
1:1
TS-Führung
Swash Plate Driver
1x
67
Thread
Lock

72
76
74
B
7
13
Normteile/Standard Parts
1:1
73
68
75
18
69
68
68
70 71
A
Kugellager
Ball Bearing
5x10x4 6x
68
Schraube
Hex Socket Screw
Stopmutter
Lock Nut
M3x18
M3
2x
2x
105
105
18
Distanzscheibe
Shim Washer
7.5x9.9x0.4 2x
69
U-Scheibe
Washer
3x7.5x1 2x
70
Gewindestift, spitz
Set Screw, sharp
M4x5 1x
72
Schraube
Hex Socket Screw
M3x10 2x
71
Heckrotornabe
Tail Rotor Hub
1x
73 Blatthalter Heckrotor
Blade Holder Tail Rotor
Heckrotorwelle
Tail Rotor Shaft
2x
1x
75
76
Hecksteuerbrücke
Tail Pitch Control Lever
1x
74
Thread
Lock

9
82
86
81
79
80
18
78
84
83
85
79
77
9
8
Verkürzte Darstellung.
Shortened depiction.
7
14
Normteile/Standard Parts
1:1
77
80
81
Schraube
Hex Socket Screw
Steuerhebel
Tail Lever
Seitenleitwerk
Vertical Fin
Schraube
Hex Socket Screw
M3x16
M2.5x14
1x
1x
1x
1x
78
79
Stopmutter
Lock Nut
M3 1x
18
8Treibschraube
Self-Tapping Screw
3x12 2x
3x
3x7.5
9Linsenkopf-Treibschraube
Hex Over-Head Self-Tapp. Screw
Flanschlager
Flanged Bearing
5x13x4 2x
Thread
Lock
82
83
84
Höhenleitwerk
Stabilizer Fin
Heckgehäuse
Tail Rotor Housing
Leitwerkhalter
Stabilizer Fin Clamp
1x
1x
1x
85
86
Drehstab
Torque Tube
Heckrohr
Tail Boom
1x
1x
Rückansicht
Rear view

88
87
41
41
8
8
8
Noch nicht endgültig festziehen!
Don‘t tighten yet!
89
40.1
SX-3205 MG
Pos. 40.1 & 40.2 sind bei den Servos enthalten.
Pos. 40.1 & 40.2 come with the servos.
90
85
90
90 Gewindestift, spitz
Set Screw, sharp
M3x4 2x
Parallel!
A
B
8Treibschraube
Self-Tapping Screw
3x12 5x
7
15
16
Normteile/Standard Parts
1:1
Servobefestigungsplatten
Servo Mounting Plates
2x
41 Heckservo
Tail Servo
1x
87 Heckservohalter
Tail Servo Holder
1x
88 Drehstabaufnahme
Torque Tube Lever
1x
89
Thread
Lock
Thread
Lock
Normteile/Standard Parts
Servohebelschraube
Servo Horn Screw
1x
40.1
Erst beim Programmieren des Heckservos
endgültig festziehen!
Tighten finally when programming the tail
rotor servo!
Gummitülle Servo
Rubber Grommet Servo
4x
40.2
Die bei den Servos enthaltenen Gummitüllen (40.2, nicht abgebildet) unbedingt in die
Servoaufnahmen einsetzen und Servos erst dann gemäß Zeichnung einbauen.
First insert the included rubber grommets (40.2, not depicted) into the servo sockets,
then mount the servos according to the drawing.

91
92
93
91
92
Gewindestift, spitz
Set Screw, sharp
Gewindestift, flach
Set Screw, flat
M3x6
M3x6
1x
1x
Heckriemen mit Schnur durch
Heckrohr ziehen.
Insert tail drive belt into tail
boom with a piece of string.
Zur Zentrierung der Heck-
welle - nur leicht festziehen.
To position pulley on tail
shaft - tighten firmly.
Zur endgültigen Sicherung
des Heckriemenrads auf
der Planstelle der Heck-
welle.
To tighten pulley finally
on the plane spot of the
tail shaft.
A
B
C
Drehrichtung im
Gegenuhrzeigersinn
(bei Drehrichtung des
Hauptrotors im Uhr-
zeigersinn)!
Rotation in counter-
clockwise direction
(main rotor turns
clockwise)!
!
7
17
Normteile/Standard Parts
1:1
Heckriemenrad
Tail Drive Pulley
1x
93
Heckriemen 90° gegen Uhrzeigersinn
drehen, um Riemenrad legen und in
Heckgehäuse einführen.
Twist tail drive belt 90°counterclockwise,
place it around pulley, and insert both in
tail rotor housing.
Thread
Lock
Für einfachere Montage, den Drehstab und
Heckhülse nach unten drehen.
For easier installation, the torsion bar and
rear sleeve turn down.

Heckriemen spannen: Riemen ist ausreichend
gespannt, wenn er im Heckrotorgehäuse max.
5 mm nach unten gedrückt werden kann!
Tighten tail drive belt: Belt is sufficiently
tightened when you can push it down max.
5 mm in the tail rotor housing!
Endgültig festziehen wenn
Heckriemen gespannt!
Bolt finally together when
tail drive belt is tightened!
18
71
18
95
94
95
9
1x
1x
3x7.5
M3x35
9Linsenkopf-Treibschraube
Hex Over-Head Self-Tapp. Screw
Schraube
Hex Socket Screw
94
Schraube
Hex Socket Screw
M3x10 2x
71
Stopmutter
Lock Nut
Heckstrebe
Tail Brace Tube
M3 3x
2x
18
95
7
7
18
19
Normteile/Standard Parts
1:1
Thread
Lock

96
101
101
100
100
97
98
99
Mit Positionierung des Akkus auf der
Akkuschiene Balance des Modells festlegen
(inklusive Haube). Zur Befestigung des Akkus
auf der Akkuschiene empfiehlt sich Klebeband
oder Schrumpfschlauch (Akku darf auf keinen
Fall im Flug verrutschen).
Determine the helicopter‘s balance with the
position of the battery pack on the battery plate
(incl. canopy). Use duct tape or shrink tubing to
fix the battery pack‘s position on the battery
plate (battery pack must not shift during flight).
A
B
7
20
Thread
Lock
Pos. 96 & 99 sind nicht im Kit enthalten.
Pos. 96 & 99 are not included in the kit.

7
7
21
22
Haube
Canopy
Gummitülle
Rubber Grommet
Schrumpfschlauch
Shrink Tubing
1x
2x
2x
102
103
106
103
103
106
102
Schrumpfschlauch auf die vorderen Haubenbolzen aufschrumpfen und mit
Sekundenkleber sichern.
Shrink shrink tubing onto the front canopy pins and secure with superglue.

23
53
52 49
46 44
56 51
50 45
47
57
59
62
62
65
48
48
58
66
28
64
41
42
37
8
60
13 18
43
55
67
11
12
14
15
17
13
24
26
17
36
32
39
10
831 31
31
33
19
18
30
20
22
23
21
9
4
3
1
16
31
34
31
35
25
29
63
8
54
9
27
18
8
8
2
8
6
5
7
61
40
37
38
40.1
104
106
08.5034 08.5034
08.5034
08.5001-05
08.5001-06
08.5002
08.5002
08.5002
08.5002/08.5018
08.5003
08.5021
08.5003
08.5004/08.5021
08.5004
08.5008/08.5021
08.5004/08.5021
08.5021
08.EM50-920
08.5021
08.EM50-920
08.5005
08.5005/08.5064
08.5006
08.5007
08.5008
08.5008
08.5008
08.5009
08.5010
08.5010
08.5010
08.5002
08.5010
08.5011
08.5011
08.5012
08.5011
08.5011
08.5011
08.5013
08.5015
08.5014
08.5014
08.5014
08.5015
08.5016
08.5015
08.5017
08.5017
08.5019-13
08.5019-13
08.5019-12
08.5025
08.5026
08.5027
08.5026
08.5027
08.5026
08.5027
08.5026
08.5028
08.5028
08.5029
08.5030
08.5029
08.5029
08.5030
08.5031
08.5031
08.5032
08.5033
08.5033
08.5033
08.5033/08.5043
08.5033
08.5043
08.5035
08.5035
08.5036
08.5037/08.5038
08.5037/08.5038
08.5039/08.5040
08.5040/08.5041
08.5040
08.5040/08.5041
08.5040
08.5042
08.5042
08.5035
08.SX-3110MG
08.SX-3110MG
08.5063
08.5021
08.5021
08.5021
08.EM50-920

86
71
82
9
9
81
92
71
69
68
72
79
91
68
18
93
79
83
80
78 18
85
95
40.1
41
89
90
90
18 9
95
8
8
94
84
8
8
77
18
41
87
08.5045
08.5045
08.5045
08.5046 08.5049 08.5050
08.5046 08.5048
08.5046 08.5048
08.5046 08.5047
08.5046 08.5047
74
76 08.5044
08.5046
08.5051 08.5052
08.5054
08.5056
08.5054
08.5054
08.5054
08.5054
08.5054
08.5055
08.5056
08.5056
08.5056
08.5057
08.5057
08.5058
08.5061
08.5058
08.5058
08.5058
08.5059-05
08.5059-05
08.5060
08.5061
08.5062
08.5062
08.5062
08.5062
08.5062
08.5062
08.5025
08.SX-3205MG
08.5057
24
71
70
73
105
75
88 8
08.5046 08.5047
08.5046 08.5047
08.5046 08.5049
08.5046 08.5049 08.5050
08.5054
08.5056
08.5056
08.5058 08.5061
08.5062
