4
DE
Radar Kit nhaltsverzeichnis
Inhaltsverzeichnis
1 Zu dieser Bedienungsanleitung .........................................................................................................6
1.1 Hinweise zur Verwendung der Bedienungsanleitung....................................................................6
2 Verwendete Symbole ......................................................................................................................7
2.1 Kennzeichnung von Textteilen..................................................................................................7
3 Sicherheitshinweise........................................................................................................................8
3.1 Sicherheitshinweise allgemein.................................................................................................8
3.2 Sicherheitshinweise Verletzungsgefahr .....................................................................................8
3.3 Sicherheitshinweise Radar Kit ..............................................................................................8
3.4 Sicherheitshinweise Laser ......................................................................................................9
4 Produktbeschreibung....................................................................................................................10
4.1 Bestimmungsgemäßer Gebrauch ...........................................................................................10
4.2 Lieferumfang......................................................................................................................11
4.2.1 Lieferumfang prüfen...................................................................................................13
4.3 Gerätebeschreibung.............................................................................................................14
4.3.1 Radar Kit ...............................................................................................................14
4.3.2 Batterien Typ CR123A ersetzen.....................................................................................15
5 Mit Radar Kit arbeiten ................................................................................................................16
5.1 Voraussetzungen für die Verwendung ..................................................................................... 16
5.2 Frontradar justieren.............................................................................................................16
5.2.1 Radaufnehmer an Hinterrädern anbringen ...................................................................... 16
5.2.2 Grundträger im richtigen Abstand vor das Fahrzeug positionieren ...................................... 17
5.2.3 Grundträger mittig und parallel vor das Fahrzeug positionieren.......................................... 18
5.2.4 Radarreflektor positionieren.........................................................................................18
5.3 Heckradar justieren .............................................................................................................20
5.3.1 Radaufnehmer an Hinterrädern anbringen ...................................................................... 20
5.3.2 Grundträger im richtigen Abstand und parallel hinter das Fahrzeug positionieren .................. 20
5.3.3 Grundträger mittig hinter das Fahrzeug positionieren ....................................................... 21
5.3.4 Positionierungshilfe montieren ..................................................................................... 21
5.3.5 Radarreflektor positionieren.........................................................................................22
6 Allgemeine nformationen..............................................................................................................24
6.1 Pflege und Wartung.............................................................................................................24
6.2 Entsorgung ........................................................................................................................24
6.3 Technische Daten Lasermodul...............................................................................................24
5
DE
Zu dieser Bedienungsanleitung Radar Kit
Hinweise zur Verwendung der Bedienungsanleitung
1 Zu dieser Bedienungsanleitung
n der Bedienungsanleitung haben wir für Sie die wichtigsten nformationen in einer übersichtlichen Form
zusammengefasst, um hnen den Start mit dem Radar Kit so angenehm und reibungslos wie möglich zu gestalten.
1.1 Hinweise zur Verwendung der Bedienungsanleitung
Diese Bedienungsanleitung enthält wichtige nformationen für die Bedienersicherheit.
Lesen Sie die Bedienungsanleitung komplett durch. Beachten Sie im Besonderen die ersten Seiten mit den
Sicherheitshinweisen. Die Sicherheitshinweise dienen ausschließlich zum Schutz während der Arbeit mit dem Gerät.
Um einer Gefährdung von Personen und Ausrüstung oder einer Fehlbedienung vorzubeugen, empfiehlt es sich,
während der Verwendung des Geräts die einzelnen Arbeitsschritte noch einmal gesondert nachzuschlagen.
Das Gerät darf nur von einer Person mit kfz-technischer Ausbildung verwendet werden. nformationen und Wissen,
die diese Ausbildung beinhaltet, werden in dieser Bedienungsanleitung nicht aufgeführt.
Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen an der Bedienungsanleitung sowie am
Gerät selbst vorzunehmen. Wir empfehlen hnen daher die Überprüfung auf etwaige Aktualisierungen. m Falle des
Weiterverkaufs oder einer anderen Form der Weitergabe ist diese Bedienungsanleitung dem Gerät beizulegen.
Die Bedienungsanleitung ist während der gesamten Lebensdauer des Geräts jederzeit griffbereit und zugänglich
aufzubewahren.
6
DE
Radar Kit Verwendete Symbole
Kennzeichnung von Textteilen
2 Verwendete Sy bole
2.1 Kennzeichnung von Textteilen
GEFAHR
Diese Kennzeichnung weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu
schweren Verletzungen führt, wenn sie nicht gemieden wird.
WARNUNG
Diese Kennzeichnung weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
VORSICHT
Diese Kennzeichnung weist auf eine möglicherweise gefährliche Situation hin, die zu
geringfügigen oder leichten Verletzungen führen kann, wenn sie nicht gemieden wird.
Diese Kennzeichnung weist auf eine gefährliche elektrische Spannung/Hochspannung hin.
WICHTIG
Alle mit WICHTIG gekennzeichneten Texte weisen auf eine Gefährdung des Geräts oder der
Umgebung hin. Die hier hinterlegten Hinweise bzw. Anweisungen müssen deshalb unbedingt
beachtet werden.
HINWEIS
Die mit HINWEIS gekennzeichneten Texte enthalten wichtige und nützliche nformationen. Das
Beachten dieser Texte ist zu empfehlen.
DURCHKREUZTE ÜLLTONNE
Diese Kennzeichnung weist darauf hin, dass das Produkt nicht in den Hausmüll geworfen werden
darf.
Der Balken unterhalb der Mülltonne zeigt an, ob das Produkt nach dem 13.08.2005 in Verkehr
gebracht wurde.
7
DE
Sicherheitshinweise Radar Kit
Sicherheitshinweise allgemein
3 Sicherheitshinweise
3.1 Sicherheitshinweise allge ein
• Das Radar Kit ist ausschließlich für den Einsatz am Kfz bestimmt. Für den Einsatz des
Radar Kits sind kfz-technische Kenntnisse des Nutzers und somit das Wissen über
Gefahrenquellen und Risiken in der Werkstatt bzw. dem Kfz Voraussetzung.
• Bevor der Nutzer das Gerät verwendet, muss er die Bedienungsanleitung vollständig und
sorgfältig gelesen haben.
• Es gelten alle Hinweise in der Bedienungsanleitung, die in den einzelnen Kapiteln gegeben
werden. Die nachfolgenden Maßnahmen und Sicherheitshinweise sind zusätzlich zu beachten.
• Ferner gelten alle allgemeinen Vorschriften von Gewerbeaufsichtsämtern,
Berufsgenossenschaften, Kraftfahrzeugherstellern, Umweltschutzauflagen sowie alle Gesetze,
Verordnungen und Verhaltensregeln, die eine Werkstatt zu beachten hat.
3.2 Sicherheitshinweise Verletzungsgefahr
Bei Arbeiten am Fahrzeug besteht Verletzungsgefahr durch Wegrollen des Fahrzeugs. Deshalb
Folgendes beachten:
• Das Fahrzeug gegen Wegrollen sichern.
• Automatikfahrzeuge zusätzlich in Parkposition stellen.
• Das Start/Stopp-System deaktivieren, um einen unkontrollierten Motorstart zu vermeiden.
3.3 Sicherheitshinweise Radar Kit III
Um eine fehlerhafte Handhabung und daraus resultierende Verletzungen des Anwenders oder eine
Zerstörung des Radar Kits zu vermeiden, Folgendes beachten:
• Das Radar Kit vor harten Schlägen schützen und nicht fallen lassen.
• Das Radar Kit vor längerer Sonneneinstrahlung schützen.
• Das Radar Kit ist nicht wasserdicht. Das Radar Kit vor Flüssigkeiten schützen wie
Wasser, Kraftstoff, Öl, etc.
• Bei Beschädigung des Radar Kits kann eine akkurate Justage der Heckradarsensoren nicht
mehr gewährleistet werden und es erlöschen die Garantie und Gewährleistung.
8
DE
Radar Kit Sicherheitshinweise
Sicherheitshinweise Laser
3.4 Sicherheitshinweise Laser
Bei Arbeiten mit dem Laser besteht Verletzungsgefahr durch Blenden der Augen. Deshalb
Folgendes beachten:
• Den Laserstrahl nicht auf Personen, Türen oder Fenster richten.
• Nie direkt in den Laserstrahl schauen.
• Für gute Raumbeleuchtung sorgen.
• Stolperfallen vermeiden.
• Mechanische Teile gegen Umfallen/Lösen sichern.
Laserklasse 2
Die zugängliche Laserstrahlung liegt im sichtbaren Spektralbereich (400 nm bis 700 nm). Sie ist
bei kurzzeitiger Expositionsdauer (bis 0,25 s) auch für das Auge ungefährlich. Zusätzliche
Strahlungsanteile außerhalb des Wellenlängenbereiches von 400 nm bis 700 nm erfüllen die
Bedingungen für Laserklasse 1. Für ausgedehnte oder diffuse Quellen kann ein Korrekturfaktor
angewendet werden.
9
DE
Produktbeschreibung Radar Kit
Bestimmungsgemäßer Gebrauch
4 Produktbeschreibung
4.1 Besti ungsge äßer Gebrauch
Mit dem Radar Kit können markenspezifische Justagen verschiedener Systeme durchgeführt werden. So kann in
Verbindung mit einem Diagnosegerät von Hella Gutmann der Front- und Heckradarsensor kalibriert werden.
Das Radar Kit kann nur in Verbindung mit einem Diagnosegerät von Hella Gutmann betrieben werden.
Diagnosegeräte von anderen Herstellern werden nicht unterstützt.
10
DE
Radar Kit Produktbeschreibung
Lieferumfang
4.2.1 Lieferu fang prüfen
Den Lieferumfang bei oder sofort nach der Anlieferung prüfen, damit etwaige Schäden oder fehlende Teile sofort
reklamiert werden können.
Um den Lieferumfang zu prüfen, wie folgt vorgehen:
1. Das Anlieferungspaket öffnen und anhand des beiliegenden Lieferscheins auf Vollständigkeit prüfen.
Wenn äußerliche Transportschäden erkennbar sind, dann im Beisein des Zustellers das Anlieferungspaket öffnen
und das Radar Kit auf verdeckte Beschädigungen prüfen. Alle Transportschäden des Anlieferungspakets und
Beschädigungen des Radar Kits vom Zusteller mit einem Schadensprotokoll aufnehmen lassen.
2. Das Radar Kit aus der Verpackung entnehmen.
3. Das Radar Kit auf Beschädigung kontrollieren.
13
DE
Produktbeschreibung Radar Kit
Gerätebeschreibung
4.3 Gerätebeschreibung

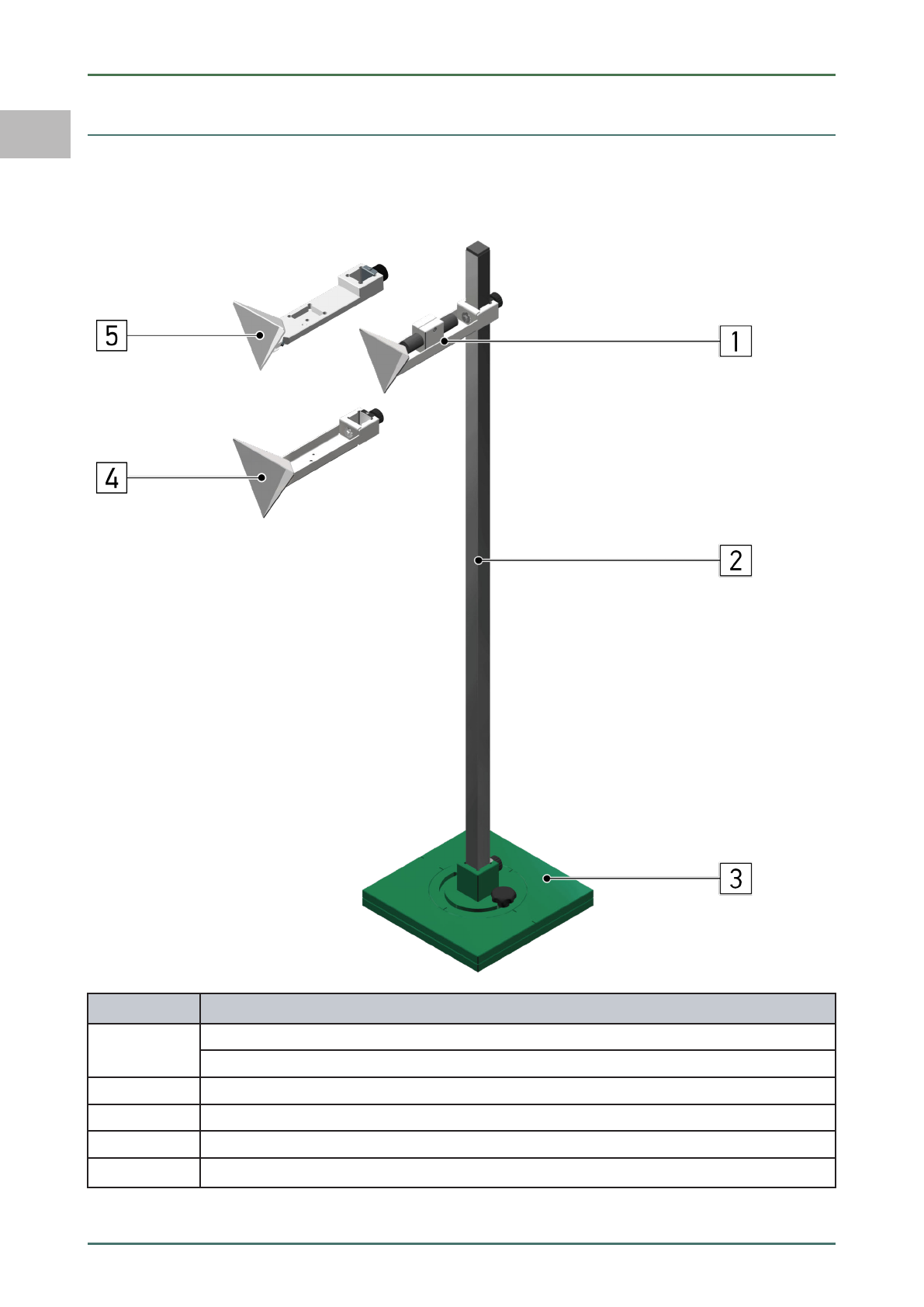

4.3.1 Radar Kit III
Bezeichnung
1Radarreflektor CSC 4-04
Lasermodul inkl. Halteblock
2Stab
3Standfuß
4Radarreflektor CSC 4-05
5Radarreflektor CSC 4-07 (optional)
Die Aufbauanleitung des Radarreflektors CSC 4-07 kann über www.hella-gutmann.com aufgerufen werden.
14
DE
Radar Kit Produktbeschreibung
Gerätebeschreibung
Die Aufbauanleitung kann alternativ auch über folgenden QR-Code aufgerufen werden:
4.3.2 Batterien Typ CR123A ersetzen
Um die Batterien zu ersetzen, wie folgt vorgehen:
1. Über den Schalter den Laserstrahl ausschalten.
2. Die Batteriefachabdeckung entfernen.
3. Die Batterie herausnehmen.
HINWEIS
Einbaurichtung/Polrichtung beachten.
4. Die neue Batterie einlegen und die Batteriefachabdeckung schließen.
15
DE
Mit Radar Kit arbeiten Radar Kit
Voraussetzungen für die Verwendung
5 Mit Radar Kit III arbeiten
5.1 Voraussetzungen für die Verwendung
Um das Radar Kit verwenden zu können, Folgendes sicherstellen:
• Das zu justierende Fahrzeugsystem arbeitet fehlerfrei.
• Es sind keine Fehler im Steuergerät gespeichert.
• Fahrzeugspezifische Vorbereitungen wurden durchgeführt.
• Die Spur der Hinterachse ist korrekt eingestellt.
• Die horizontale Ausrichtung des Fahrzeugs auf ebener Bodenfläche ist gewährleistet.
• Das Rear Cam Kit Basic (ggf. mit Positionierungshilfe) ist vorhanden (nicht im Lieferumfang enthalten).
• Zwei Radaufnehmer sind vorhanden (nicht im Lieferumfang enthalten).
• Der Radarreflektor CSC 4-04 / CSC 4-05 / CSC 4-07 ist korrekt vor/hinter dem Fahrzeug positioniert.
• Die im Diagnosegerät angegebenen Mindestmaße hinsichtlich der korrekten Positionierung wurden beachtet.
• Der im Diagnosegerät angegebene Hinweis hinsichtlich der Bereiche, in denen sich keine reflektierenden
Gegenstände befinden dürfen, wurde beachtet.
HINWEIS
n welche Pfeilrichtung der Radarreflektor CSC 4-07 zu montieren ist, ist dem Diagnosegerät zu
entnehmen.
5.2 Frontradar justieren

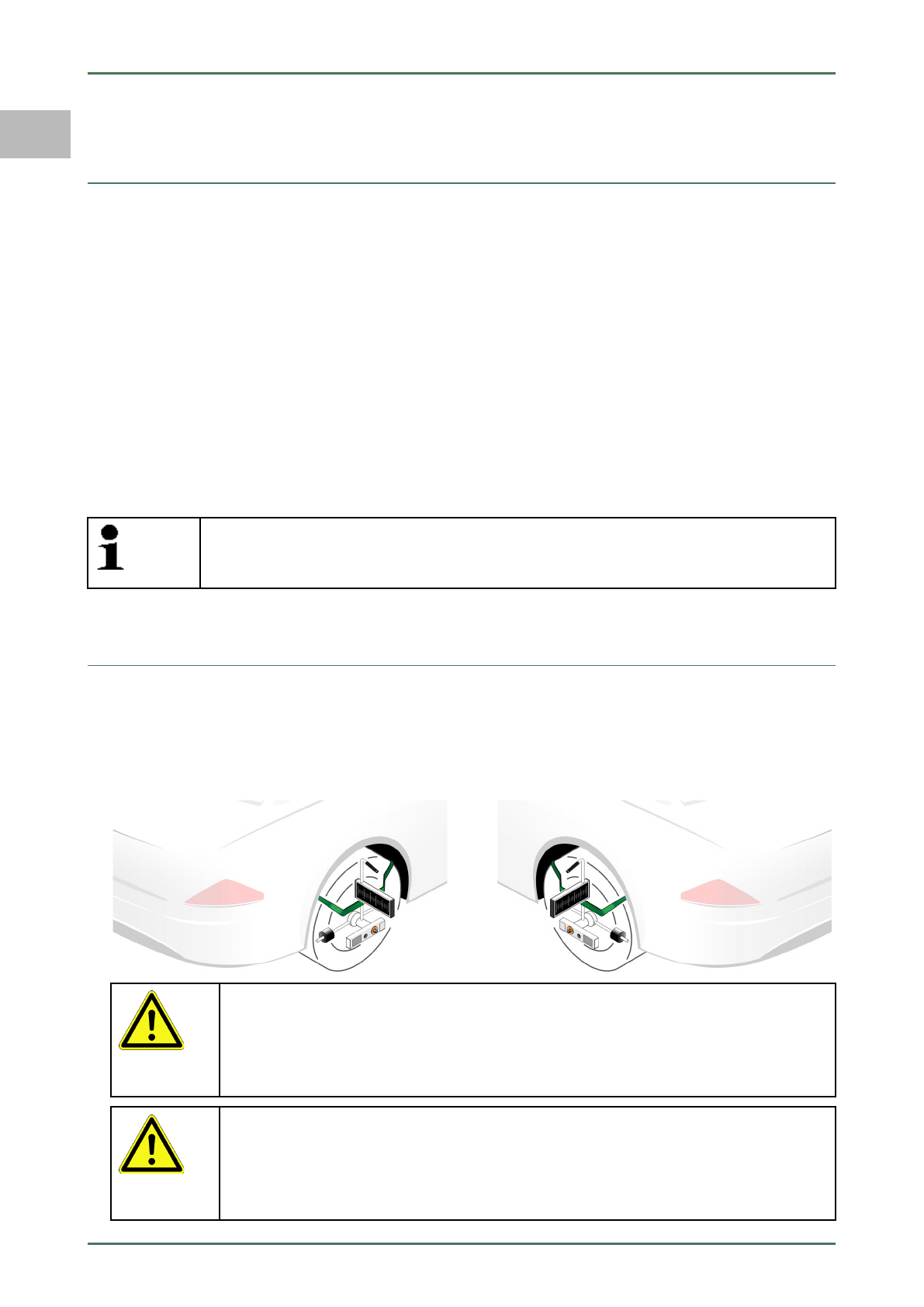

5.2.1 Radaufneh er an Hinterrädern anbringen
Um den Radaufnehmer am Hinterrad anzubringen, wie folgt vorgehen:
1. Je einen Radaufnehmer links und rechts an das Hinterrad anbringen.
WARNUNG
Spitzer Gegenstand
Verletzungs-/Stechgefahr
Den Radaufnehmer immer am Tragegriff auf das Felgenhorn oder den Reifen ansetzen.
ACHTUNG
Zerkratzen von Oberflächen
Beschädigung der Felgen
Den Tastzylindersatz immer auf das Felgenhorn oder den Reifen ansetzen.
16
DE
Radar Kit Mit Radar Kit arbeiten
Frontradar justieren
2. Die Feststellschraube von der Welle mit dem Kreuzverbinder lösen.
Die Welle mit dem Kreuzverbinder kann jetzt in der Höhe verstellt werden.
3. Die Welle mit dem Kreuzverbinder (15) auf den Radmittelpunkt 1ausrichten.
4. Die Skalen des Radaufnehmers im rechten Winkel ausrichten.
HINWEIS
• Darauf achten, dass die Libellenblasen von beiden Radaufnehmern mittig ausgerichtet sind.
• Nur wenn der Radaufnehmer waagerecht und mittig zum Radmittelpunkt angebracht ist,
dann kann der Abstand zwischen dem Grundträger und dem Radmittelpunkt mit einem
Maßband (nicht im Lieferumfang enthalten) gemessen werden.
5. Das Lasermodul durch Drehen auf die ebene Bodenfläche ausrichten.
VORSICHT
Laserstrahlung
Beschädigung/Zerstörung der Netzhaut der Augen
Nie direkt in den Laserstrahl schauen.
6. Das Lasermodul einschalten.
Der Laserpunkt wird auf der ebenen Bodenfläche angezeigt.
7. Die Schritte 5 + 6 für das zweite Lasermodul durchführen.
Jetzt sind beide Radaufnehmer an den Vorderrädern richtig angebracht.
5.2.2 Grundträger i richtigen Abstand vor das Fahrzeug positionieren
Um den Grundträger des Rear Cam Kits Basic im richtigen Abstand und parallel vor das Fahrzeug zu positionieren,
wie folgt vorgehen:
1. Das Diagnosegerät an das Fahrzeug anschließen (siehe Benutzerhandbuch mega macs).
2. m Hauptmenü >Diagnose< auswählen.
3. Unter >Grundeinstellung< das zu kalibrierende System auswählen.
4. Den Grundträger vor das Fahrzeug positionieren.
17
DE
Mit Radar Kit arbeiten Radar Kit
Frontradar justieren
5. Den korrekten Abstand im Diagnosegerät ablesen.
HINWEIS
Je nach Hersteller sind unterschiedliche Bezugspunkte für den Abstand zu beachten.
6. Mit dem Maßband vom Grundträger (vorne) bis zum vom Hersteller angegebenen Referenzpunkt messen und den
Grundträger entsprechend positionieren.
Jetzt ist der Grundträger im richtigen Abstand vor dem Fahrzeug positioniert.
5.2.3 Grundträger ittig und parallel vor das Fahrzeug positionieren
Um den Grundträger des Rear Cam Kits Basic mittig vor das Fahrzeug zu positionieren, wie folgt vorgehen:
1. Das Lasermodul des Radaufnehmers einschalten.
2. Das Lasermodul durch Drehen auf die Messskala des Grundträgers richten.
Der Laserstrahl wird auf der Messskala des Grundträgers reflektiert.
3. Schritte 1 + 2 für das zweite Lasermodul durchführen.
4. Den Grundträger durch axiales Verschieben so positionieren, dass auf der linken und rechten Seite der Messskala
der gleiche Werte ablesbar ist. Darauf achten, dass der linke und rechte Abstand zum Grundträger gleich ist
(Parallelität).
5. Das Lasermodul des Radaufnehmers ausschalten.
Jetzt ist der Grundträger mittig und parallel vor das Fahrzeug positioniert.
5.2.4 Radarreflektor positionieren
Um den Radarreflektor vor das Fahrzeug zu positionieren, wie folgt vorgehen:
HINWEIS
Der zu verwendende Radarreflektor ist herstellerspezifisch und dem Diagnosegerät zu
entnehmen.
1. Den korrekten Wert im Diagnosegerät ablesen.
18
DE
Radar Kit Mit Radar Kit arbeiten
Frontradar justieren
2. Den Radarreflektor CSC 4-04 / CSC 4-05 / CSC 4-07 mit Hilfe der am Standfuß befindlichen Kerbe an den im
Diagnosegerät angegebenen Wert Xam Grundträger positionieren.
HINWEIS
Darauf achten, dass die Kerben vom Drehteller und vom Standfuß fluchten.
3. Den Laser einschalten.
4. Den Radarreflektor CSC 4-04 / CSC 4-05 / CSC 4-07 auf die im Diagnosegerät angegebene Höhe einstellen.
HINWEIS
Die herstellerspezifischen Bezugspunkte beachten.
HINWEIS
Die Kalibrierung kann durch metallische Gegenstände beeinflusst werden. Bevor die
Kalibrierung gestartet wird, muss der Grundträger entfernt werden.
5. Den Grundträger entfernen.
6. m Diagnosegerät über die Kalibrierung starten.
19
DE
Mit Radar Kit arbeiten Radar Kit
Heckradar justieren
5.3 Heckradar justieren
5.3.1 Radaufneh er an Hinterrädern anbringen

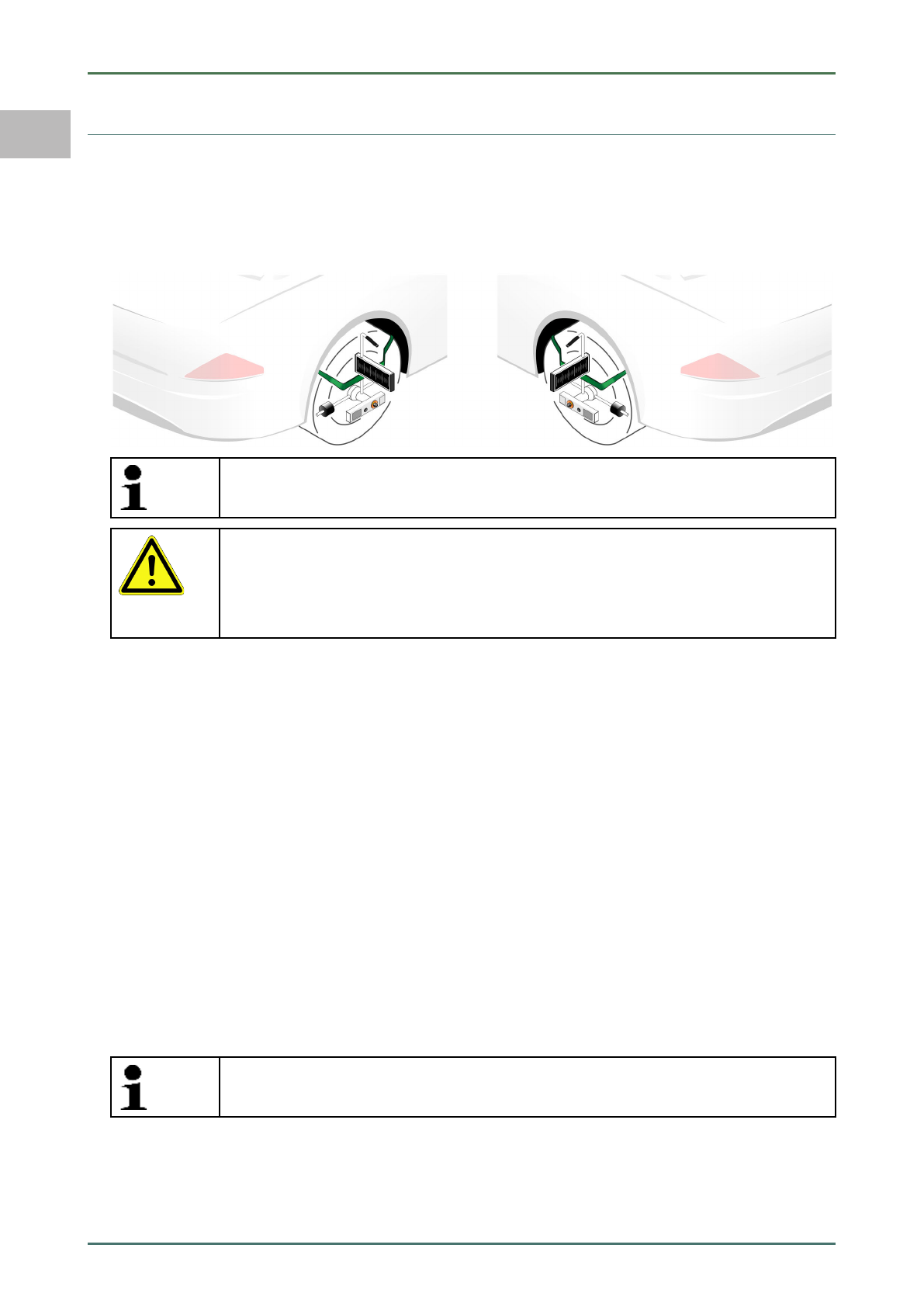

Um den Radaufnehmer am Hinterrad anzubringen, wie folgt vorgehen:
1. Je einen Radaufnehmer links und rechts an das Hinterrad anbringen.
HINWEIS
Darauf achten, dass die Libellenblasen von beiden Radaufnehmern mittig ausgerichtet sind.
VORSICHT
Laserstrahlung
Beschädigung/Zerstörung der Netzhaut der Augen
Nie direkt in den Laserstrahl schauen.
2. Das Lasermodul durch Drehen senkrecht zum Boden ausrichten.
3. Das Lasermodul des Radaufnehmers einschalten.
Der Laserpunkt wird auf der ebenen Bodenfläche angezeigt.
4. Die Schritte 2 + 3 für den zweiten Radaufnehmer durchführen.
Jetzt sind beide Radaufnehmer an den Hinterrädern richtig angebracht.
5.3.2 Grundträger i richtigen Abstand und parallel
hinter das Fahrzeug positionieren
Um den Grundträger des Rear Cam Kits Basic im richtigen Abstand und parallel hinter das Fahrzeug zu positionieren,
wie folgt vorgehen:
1. Das Diagnosegerät an das Fahrzeug anschließen (siehe Benutzerhandbuch mega macs).
2. m Hauptmenü >Diagnose< auswählen.
3. Unter >Grundeinstellung< das zu kalibrierende System auswählen.
4. Den Grundträger hinter das Fahrzeug positionieren.
5. Den korrekten Abstand im Diagnosegerät ablesen.
HINWEIS
Je nach Hersteller sind unterschiedliche Bezugspunkte für den Abstand zu beachten.
6. Mit dem Maßband vom Grundträger (vorne) bis zum Radmittelpunkt (Laserpunkt am Boden) messen und den
Grundträger entsprechend positionieren.
7. Schritt 6 für den zweiten Radaufnehmer durchführen.
Jetzt ist der Grundträger mit dem richtigen Abstand und parallel hinter dem Fahrzeug positioniert.
20
Other manuals for Radar Kit III
2
Table of contents
Languages:
Other Hella Gutmann Automobile Accessories manuals
