Käyttö- ja asennusohje Laine STJ
Bruks- och installationsanvisning Laine STJ
Product Manual Laine STJ
Laine STJ –Produkthandbuch
Инструкция по эксплуатации и монтажу Laine STJ
Podręcznik produktu Laine STJ
Produkthåndbok Laine STJ
The genuine Finnish sauna

SÄHKÖKIUAS:
0418 –6 –171809
0418 –8 –171809
0418 –9 –171809
314 SKDT 1-1 A
Käyttö- ja asennusohje Laine STJ
The genuine Finnish sauna

Sisällys
1. Kiukaan käyttöohje 3
1.1 Tarkista ennen saunomista 3
1.2 Kiukaan ohjauslaitteiden käyttö 3
1.3 Käyttäjälle 3
1.4 Saunahuone 3
2. Suositeltava saunan ilmanvaihto 4
2.1. Saunan lämmitys 4
2.2. Kiuaskivet 5
2.3. Kiukaan ohjauslaitteet 6
2.3.1. Aikakytkin 6
2.3.2. Termostaatti 6
2.4. Sähkölämmityksen vuorottelu 6
2.5. Jos kiuas ei lämpene 6
2.6. Kiukaan asennuksen valmistelu 7
2.7. Kiukaan asennus 7
2.8. Kiukaan liittäminen sähköverkkoon 8
2.9. Sähkölämmityksen vuorottelu 9
2.10. Liitosjohdon kytkentärasian sijoitus saunassa 9

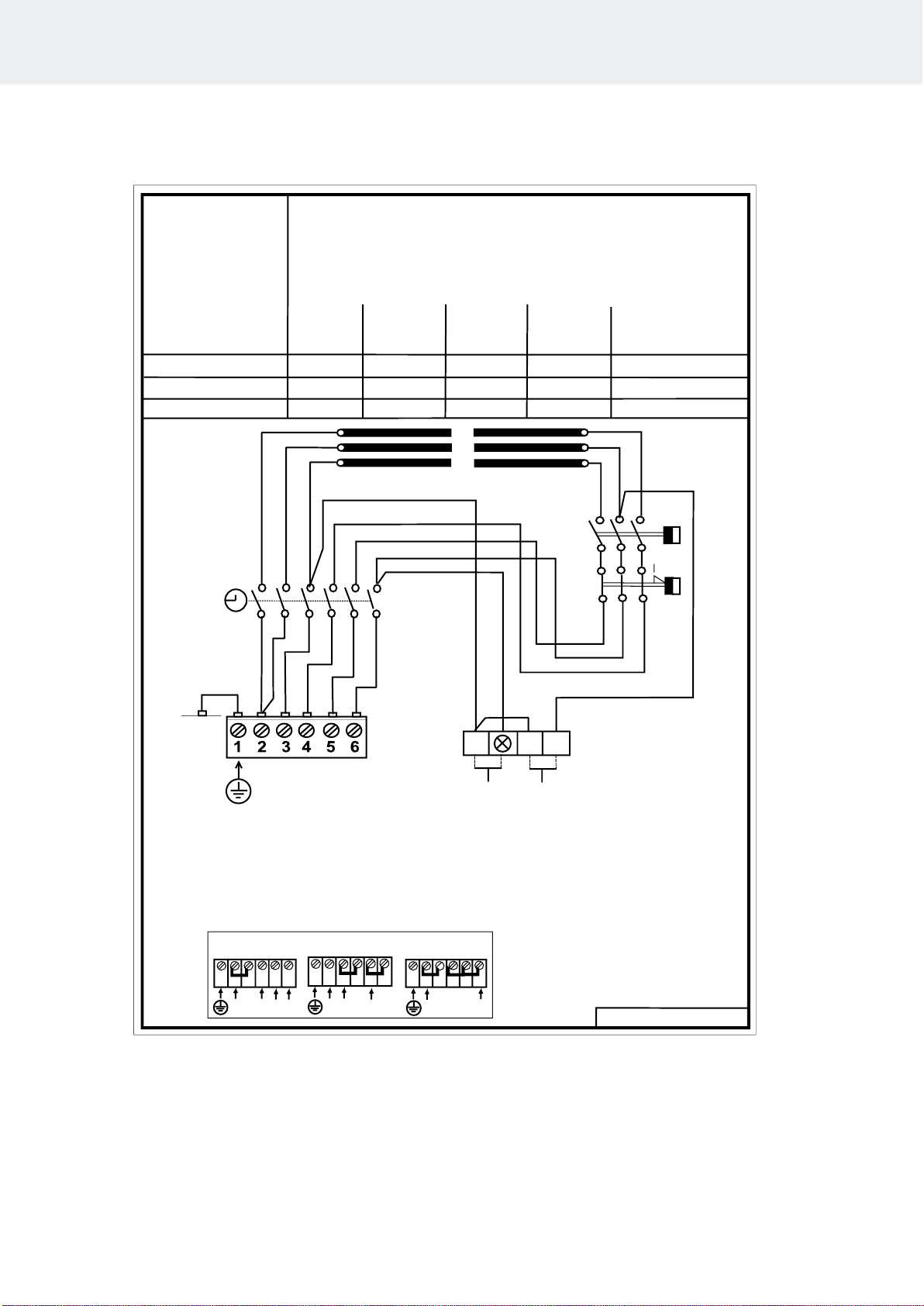

2.11. Kytkentäkaava 10
3. Laine STJ -kiukaan varaosat 11
4. ROHS 11
Kuvat ja taulukot
Kuva 1 Suositeltava ilmanvaihto saunassa 4
Kuva 2 Suojaetäisyydet, mitat minimi mittoja (mm) 7
Kuva 3 Sähkölämmityksen vuorottelu. 9
Kuva 4 Kytkentäkaava 10
Taulukko 1 Minimi Suojaetäisyydet 8
Taulukko 2 Syöttökaapeli ja sulakkeet 8
Taulukko 3 Laine STJ -kiukaan varaosat 11
Käyttö- ja asennusohje Laine STJ
2

1. Kiukaankäyttöohje
1.1 Tarkista ennen saunomista
1. Saunahuone on siinä kunnossa, että siellä voi saunoa.
2. Ovi ja ikkuna on suljettu.
3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja
kivet harvaan ladottuja. HUOM! Keraamisia kiviä ei saa käyttää.
1.2 Kiukaan ohjauslaitteiden käyttö
Käännä kiukaan termostaatti haluamaasi lämpötilaan. Paras saunomislämpötila löytyy, kun
käännät termostaatin ensin maksimiasentoon. Kun saunassa on sopiva lämpötila, käännä ter-
mostaattia takaisinpäin eli vastapäivään, kunnes vastukset kytkeytyvät pois päältä (kuuluu nak-
sahdus). Lämpötilaa voi hienosäätää kääntämällä termostaattia hieman myötä- tai vastapäi-
vään.
Kiuas toimii 12 tunnin ajastimella.
Ajastinta käännetään 0 - asennosta myötäpäivään.
0 - asennossa virta ei ole päällä, eikä kiuas lämpene.
0 –3 tuntia –alueella vastukset kytkeytyvät päälle ja kiuas on lämmin valitun ajan.
1 –9 tuntia –alue on esivalinta aika, jonka jälkeen kiuas kytkeytyy päälle. Esimerkiksi valitse-
malla arvo 6 kiuas kytkeytyy päälle 6 tunnin kuluttua ja on lämmin 3 tuntia, ellei ajastinta palau-
teta aiemmin 0 - asentoon.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Lado kiukaan kivet uudelleen vähintään kerran vuodessa ja vaihda rapautuneet kivet uusiin.
Näin kivitilan ilmankierto paranee ja vastukset kestävät kauemmin käytössä.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen.
Lisätietoa saunomisesta: www.sauna360.com
1.3 Käyttäjälle
Tätä laitetta voi käyttää lapsi 8 ikävuodesta ylöspäin henkilö, jolla on alentunut fyysinen ja hen-
kinen suorituskyky tai aistivamma tai henkilö, jolla on vähän kokemusta tai tietoa laitteen käy-
töstä vain, jos henkilölle on annettu ohjeita laitteen turvallisesta käytöstä ja siihen liittyvistä ris-
keistä. Lapset eivät saa leikkiä laitteen kanssa. Lapsi ei myöskään saa puhdistaa ja huoltaa
laitetta ilman valvontaa. (7.12 EN 60335-1:2012)
1.4 Saunahuone
Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat kuten
tiili- ja rappauspinnat tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli saunan
verhoilussa on käytetty materiaalia, joka on hyvin lämpöä varaavaa (esim. erilaiset koristekivet,
tavallinen lasi, ym.) on muistettava, että tämä pinta lisää saunan esilämmitysaikaa, vaikka sau-
nahuone olisi muuten hyvin lämpöeristetty (kts. sivu 7, kohta 2.6 kappaleessa - Kiukaan asen-
nuksen valmistelu).
Käyttö- ja asennusohje Laine STJ
3

2. Suositeltava saunan ilmanvaihto
Kuva 1 Suositeltava ilmanvaihto saunassa
1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava
2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi
7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä
A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva raitisilma ei häirit-
se (jäähdytä) katonrajassa olevaa kiukaan termostaattia.
B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa poistoilma-
venttiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.
C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA TERMO-
STAATTI ON MYÖS ALUEELLA C
2.1.Saunan lämmitys
Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität sau-
naa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi pois
päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Kiuas kytketään päälle aikakytkimestä ja lämpötilaa säädellään termostaatista.
Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja saunahuoneen
lämpötila tasaantua.
Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.
Käyttö- ja asennusohje Laine STJ
4
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm

2.2.Kiuaskivet
Hyvien kiuaskivien tulisi täyttää seuraavat ehdot:
- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.
- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.
- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
- Kivet tulisi olla kooltaan riittävän suuria (yli 100 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin vastukset kes-
tävät kauemmin ehjinä.
- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman hyvä. Vastuksia ei saa kiilata
yhteen eikä runkoa vasten.
- Kivet on ladottava riittävän usein, (vähintään kerran vuodessa), jolloin pienet ja rikkoontuneet kivet poiste-
taan ja uusia suurempia kiviä laitetaan tilalle.
- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivikekoa. So-
piva kivimäärä löytyy sivun 8 taulukosta 1. Kivipakkauksessa mahdollisesti olevia pieniä kiviä ei tule laittaa
kiukaaseen.
- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron kiukaan
kivitilan läpi.
- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata syntyneitä
vaurioita.
- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ
Käyttö- ja asennusohje Laine STJ
5

2.3.Kiukaan ohjauslaitteet
2.3.1. Aikakytkin

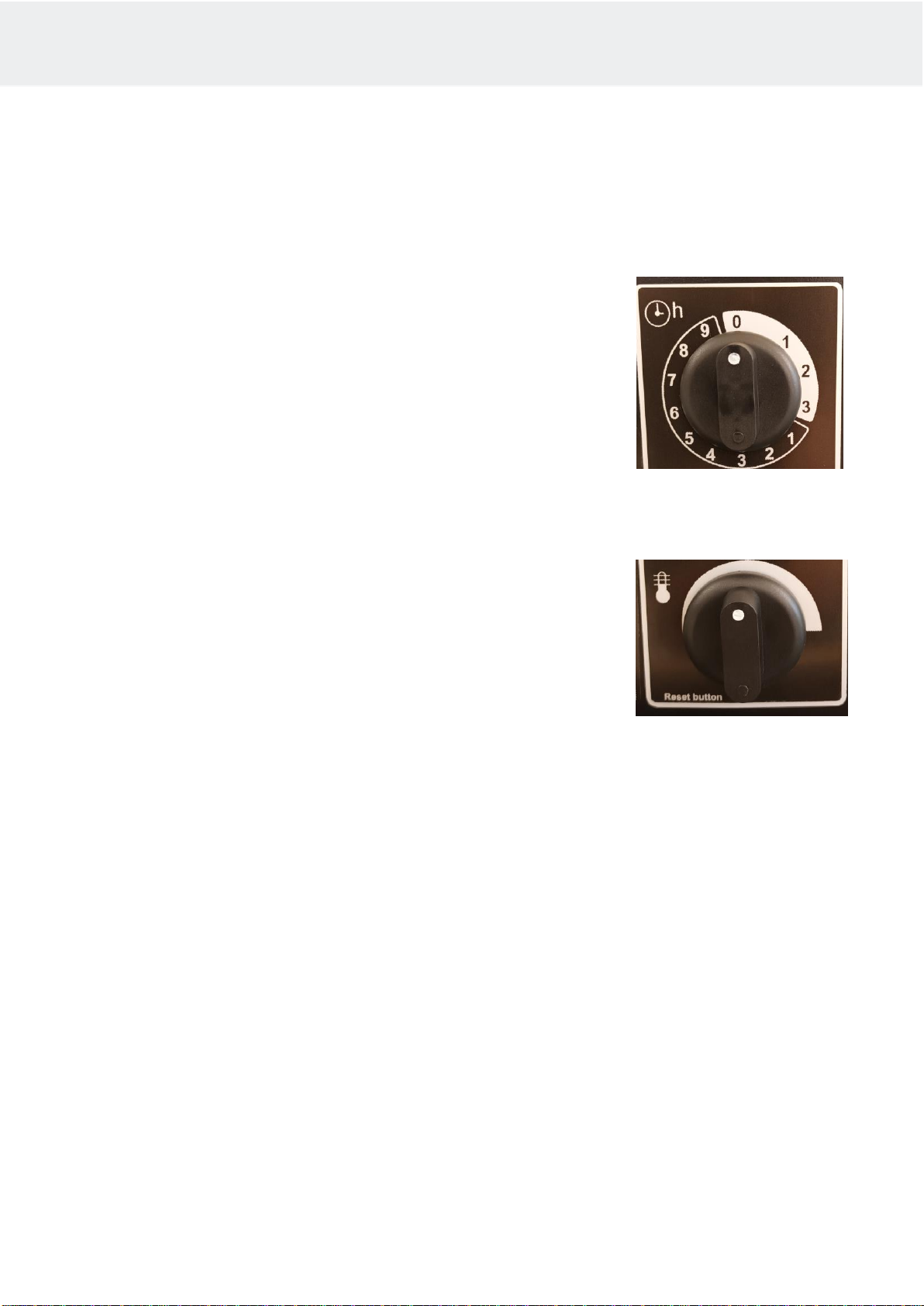

Kiukaan ohjauskytkimenä toimii 12 tunnin aikakytkin, jossa on kolme toiminta-aluetta. Aikakytkin viritetään
kääntämällä väännin myötäpäivään halutulle toiminta-alueelle. Toimiessaan aikakytkin liikkuu vastapäivään
kohti nolla-asentoa.
1. 0 - asento. Tässä asennossa kiuas ei lämpene.
2. Toiminta-alue 1 –3 h. Tällä alueella vastukset lämpenevät täydellä
teholla ja saunatermostaatti säätelee lämpötilaa.
3. Esivalinta-alue 1 –9 h. Tällä alueella voidaan ajastaa kiukaan päälle
kytkeytyminen haluttuun ajankohtaan. Vastukset eivät lämpene, kun
ajastin on tällä alueella
Ennen kiukaan päälle kytkemistä on varmistettava,
että sauna on siinä kunnossa, että siellä voi saunoa.
Aikakytkimen toiminnan kannalta on parempi, että väännin käännetään
halutun ajan yli ja käännetään sen jälkeen vastapäivään haluttuun
ajankohtaan. Mikäli väännin ei ole vielä nolla-asennossa, kun
saunominen on lopetettu, tulisi se käsin vääntää nolla-asentoon.
2.3.2. Termostaatti
Termostaatin väännin sijaitsee aikakytkimen vieressä. Mitä pitemmälle
myötäpäivään väännin on käännetty, sitä korkeammaksi lämpötila
saunassa nousee. Sopivan lämpötilan löytää parhaiten siten, että termostaatti
käännetään täysin myötäpäivään ja lämpötilan annetaan nousta sopivaksi.
Tämän jälkeen termostaatin väännintä käännetään hitaasti vastapäivään,
kunnes kuuluu pieni naksahdus. Mikäli lämpötilaa halutaan myöhemmin
säätää uudelleen, termostaattia säädetään vähän kerrallaan,
kunnes lämpötila on sopiva.
Termostaatti ei toimi kunnolla, mikäli kivet on ladottu liian tiiviisti tai ne ovat
liian pieniä. Katso kohta ”Kiuaskivet”, sivu 5.
Termostaatin yhteydessä on sisäänrakennettu lämpötilarajoitin, jonka
palautuspainike on vääntimen vieressä.
Rajoitin katkaisee kiukaan toiminnan, jos esimerkiksi termostaatti on vioittunut.
Ennen palautuspainikkeen painamista on häiriön syyt selvitettävä.
2.4. Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli asunnon lämmitys kytkeytyy, kun sauna-
termostaatti katkaisee virran kiukaalta.
2.5. Jos kiuas ei lämpene
Mikäli kiuas ei lämpene, tarkista että,
1. virta on kytkettynä
2. aikakytkin on väännettynä alueelle, jossa kiuas lämpenee (toiminta-alue).
3. termostaatti on käännetty saunan lämpötilaa korkeammalle arvolle.
4. kiukaan etusulakkeet ovat ehjät.
5. aikakytkin ei ole juuttunut paikoilleen. Tarkista, ettei väännin ota kiinni asteikkolevyyn vaan vääntimen ja
asteikkolevyn välissä on vähintään 1 mm:n rako.
Mikäli kiuas on ollut pakkasessa, saattaa lämpötilanrajoitin olla lauennut. Se viritetään uudelleen painamalla rajoitti-
men palautuspainiketta. Rajoitin ei kuitenkaan toimi ennen kuin lämpötila on noussut n. - 5 °C:een. Mikäli kiuas ei
vieläkään toimi, ota yhteyttä valtuutettuun huoltoliikkeeseen vian korjaamiseksi.
HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI
TULEVALLE KÄYTTÄJÄLLE.
Käyttö- ja asennusohje Laine STJ
6

2.6.Kiukaan asennuksen valmistelu
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
1. Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 8 on esitetty kiukaan tehoa vastaavat
tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.
2. Saunan korkeuden tulee olla vähintään 1900 mm.
3. Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri rapattua katto- tai seinäpin
taa vastaa 1,2 m3lisäystä saunan tilavuudessa.
4. Tarkista sivun 8 taulukosta 2 kohdasta, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²) soveltuvat
kiukaalle.
5. Kiukaan ympärillä on oltava riittävät suojaetäisyydet.
Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan katsoa
hoitokäytäväksi.
2.7. Kiukaan asennus

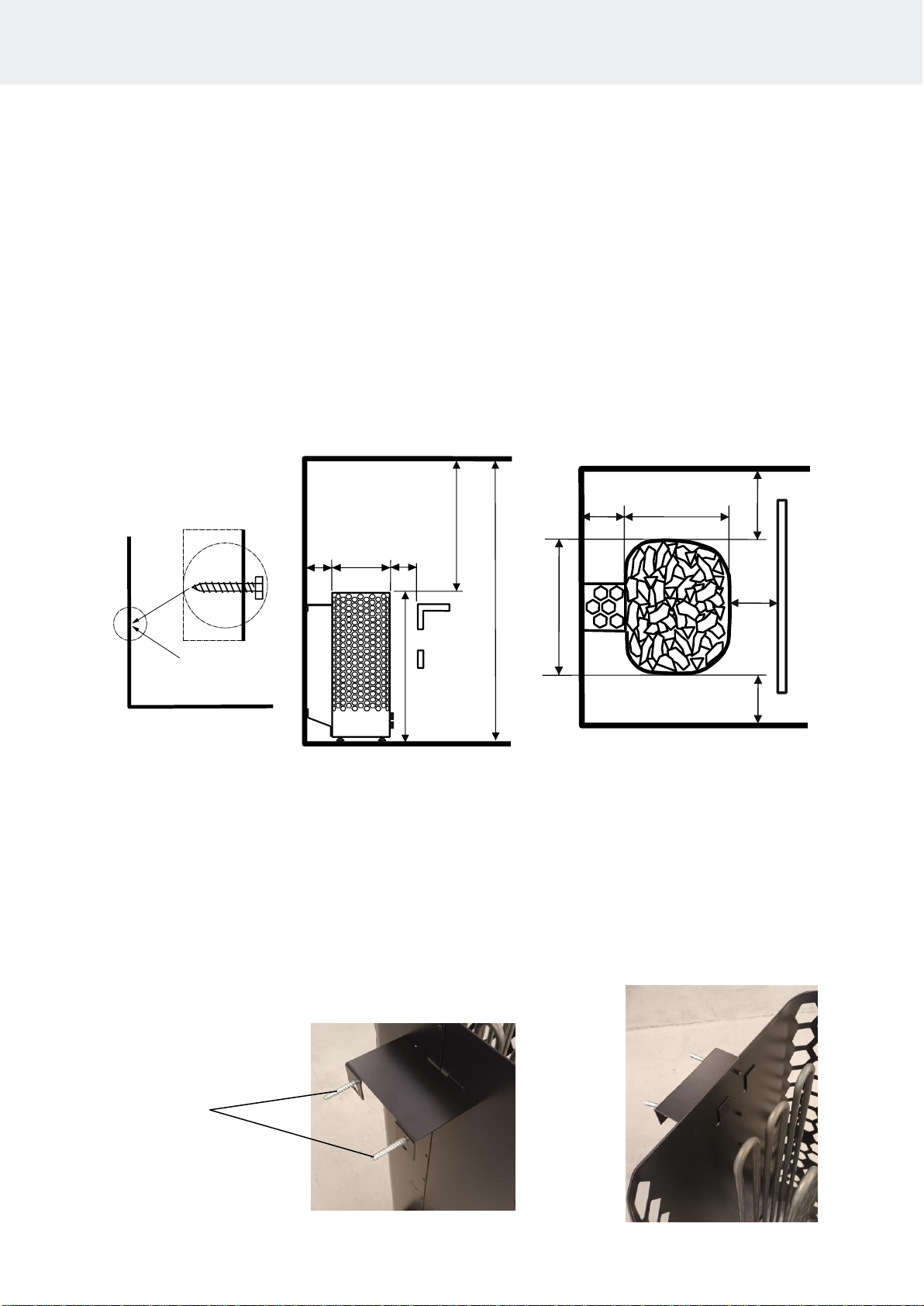

Kuva 2 Suojaetäisyydet, mitat minimi mittoja (mm)
Kiuas asennetaan saunaan sivulla 8 taulukon 1 olevia suojaetäisyyksiä noudattaen.
Kiuas on lattialla seisovaa mallia. Alustan oltava tukeva, koska kiukaan paino on n. 75 kg kivien kanssa.
Kiuas asennetaan säädettävien jalkojen avulla suoraan.
Kiuas kiinnitetään pakkauksessa olevan metallitelineen avulla suoraan seinään tai lauteisiin, jolla estetään
suojaetäisyyksien muuttuminen käytön aikana.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se voi
aiheuttaa palovaaran.
Saunaan saa asentaa vain yhden kiukaan.
Kiuas kiinnitetään pääasiallisesti seinään tai keskiasennuksessa lauteisiin kiukaan alemmista kiinnitysreiistä tai
säätöjaloistaan lattiaan, kiukaan mukana tulevilla lattiakiinnikkeillä. Seinätelineen kiinnityksen poranterän
halkaisja Ø3,5 mm. Kansiruuvi 6 x 40 mm (2 kpl).
Käyttö- ja asennusohje Laine STJ
7
6 x 40mm
Min. mm Min. mm
2 x ( mm)6 x 40
330
A
A
D
75 240
75 240 D
860
1040
1900
H

Taulukko 1 Minimi Suojaetäisyydet
2.8.Kiukaan liittäminen sähköverkkoon
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassa olevien määräysten mukaisesti.
Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laa-
dultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkölämmi-
tyksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun eril-
listä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian
sijoituskorkeus saa olla enintään 500 mm lattiasta.
Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta, voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n
korkeudella lattiasta.
Kiukaan eristysresistanssi:
Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta. Tämä saattaa aiheuttaa vuotovir-
taa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.
Teho
kW
Kiukaanliitän-
täkaapeli
H07RN-F/
60245 IEC66
mm2
400V –415V 3N~
Sulake
A
Kiukaan liitän-
täkaapeli
H07RN-F/
60245 IEC 66
mm2
230V 3~
Sulake
A
Kiukaan liitäntä-
kaapeli
H07RN-F/
60245 IEC 66
mm2
230V –240V 1N~ / 2~
Sulake
A
6,0
8,0
9,0
5 x 1,5
5 x 2,5
5 x 2,5
3 x 10
3 x 16
3 x 16
4 x 2,5
4 x 6
4 x 6
3 x 16
3 x 25
3 x 25
3 x 10
3 x 10
-------
1 x 35
1 x 35
-------
Taulukko 2 Syöttökaapeli ja sulakkeet
Teho
Löylyhuone
Kiukaan min. etäisyydet
Kivet
kW
Tilavuus
m³
Sivupinnasta
A
mm
Etupinnasta
D
mm
Takapinnasta
mm
n. kg
6,0
8,0
9,0
5 –9
8 –12
9 - 13
60
80
100
100
120
150
75
75
75
62
62
62
Käyttö- ja asennusohje Laine STJ
8

2.9.Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa on liittimet (merkitty N - 55) sähkölämmityksen vuorottelun ohjausta varten. Liittimissä N –55 ja vastuksis-
sa on jännite (230V) samanaikaisesti. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli
asunnon lämmitys kytkeytyy, kun saunatermostaatti katkaisee virran kiukaalta.
200 mm
A A
500 mm
3.
2.
500 mm
1
3.
2.
Kuva 3Sähkölämmityksen vuorottelu.
2.10. Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on selvitettävä paikallisen
energialaitoksen ohjeet ja määräykset.
Käyttö- ja asennusohje Laine STJ
9

2.11. Kytkentäkaava
1
2
3
kW
230V
SEPC 242 SEPC 243 SEPC 244
2000W 2670W 3000W
6,0
8,0
9,0
13
N N 55
B1 B2 B3
A1 A2 A3
354 SK ADT 1
1. 2. 3.
1,2,3 1,2,3
1 2 3 6 4 5
230 V 3~
kW - 9,0 kW6,0
L1 L2 L3
N
1 2 3 64 5
N /L1 L2
1 2 3 6 4 5
400V - 415V 3N~
kW - 9,0kW6,0
L1 L2 L3
230V - 240V 1N~/ 2~
kW - 8,0 kW6,0
13
13
46 46 46
1,2,3
1. Syöttö / Nätet / Stromnetz / Power input. / Puissance absorbée / Vermogensingang / Entrada de
alimentación / Входное напряжение / Wejście zasilania.
2. Merkkilamppu / Signallampa / Signal lamp / Kontrolleuchte / lampe de signal / lámpara de /
сигнальная лампа / lampa sygnalizacyjna
3. Sähkölämmityksen vuorottelu / Alternering med elvärme / Signal kontakt / Signal contact / Contact
du signal / Signaalcontact / Contacto señal / сигнала контакт / Sterowanie ogrzewaniem elektrycznym
Teho, Effekt
Input, Potencia
Leistung, Moc
Vöimsus,Wejscie
Puissance
Lämpövastukset, Värmeelement, Tennid, Heating elements,
Heizeelement, Resistores Térmicos, Éléments chauffants,
Elementy grzewcze,ТЭНы
Kuva 4 Kytkentäkaava
Käyttö- ja asennusohje Laine STJ
10

3. Laine STJ -kiukaan varaosat
Osa
Tuote
numero
Tuotenimitys
Laine 6 STJ
Laine 8 STJ
Laine 9 STJ
1
SP5509053
Kello
OYKF 1
1
1
1
2
SP4321015
Termostaatti
OLHC 2
1
1
1
3
SP7812550
Verkkoliitin
NLWD 1-1
1
1
1
4
SP7712000
Vedonpoistolaite
NKWA 1
1
1
1
5
SP7309531
Väännin
YWWA 6-1
2
2
2
6
SP5200731
Vastus
SEPC 242
2000W/230V
3
7
SP5200732
Vastus
SEPC 243
2670W/230V
3
8
SP5200733
Vastus
SEPC 244
3000W/230V
3
9
SP7513002
Ristiuraruuvi
M5 x 10
3
3
3
Taulukko 3 Laine STJ -kiukaan varaosat
4. ROHS
Käyttö- ja asennusohje Laine STJ
11
Ympäristönsuojeluun liittyviä ohjeita
Tämän tuotteen käyttöiän päätyttyä sitä ei saa hävittää normaalin talousjätteen mukana, vaan se
on toimitettavasähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen.
Symboli tuotteessa, käyttöohjeessa tai pakkauksessa tarkoittaa sitä.
Valmistusaineet ovat kierrätettävissä merkintänsä mukaan. Käytettyjen laitteiden uudelleenkäytöllä, materiaalien
hyödyntämisellä tai muulla uudelleenkäytöllä teet arvokkaan teon ympäristömme hyväksi. Tuote palautetaan ilman
kiuaskiviä ja verhouskiviä kierrätyskeskukseen.
Tietoa kierrätyspaikoista saat kuntasi palvelupisteestä.

ELAGGREGAT FÖR BASTU
0418 –6 –171809
0418 –8 –171809
0418 –9 –171809
314 SKDT 1-2 A
Bruks- och installationsanvisning Laine STJ
The genuine Finnish sauna

Innehåll
1. VARNINGAR 3
1.1 Kontrollera innan du badar att 3
1.2 Användning av aggregatets styranordningar 3
1.3 Information för användaren 3
1.4 Bastun 3
2 Rekommenderad ventilation i bastun 4
2.1 Uppvärmning av bastun 4
2.2 Bastustenar 5
2.3 Aggregatets styranordning 6
2.3.1 Timer 6
2.3.2 Termostat 6
2.4 Eluppvärmningens styrning 6
2.5 Om aggregatet inte värms upp 6
2.6 Förberedelse innan aggregatet installeras 7
2.7 Aggregatets installation i bastun 7
2.8 Anslutning av aggregatet till elnätet 8
2.9 Eluppvärmningens styrning 9
2.10 Placering av skarvsladdens kopplingsdosa i bastun 9
2.11 Kopplingsschema 10
3 Reservdelslista Laine STJ 11
4 ROHS 11
Bilder och tabeller
Bild 1 Rekommenderad ventilation i bastun 4
Bild 2 Kyddsavstånd till Laine STJ aggregat 7
Bild 3 Aggregatets skyddsavstånd 9
Bild 4 Aggregatets kopplingsschema. 10
Tabell 1 Skyddsavstånd till laine STJ aggregat 8
Tabell 2 Anslutningskablar och säkringar 8
Tabell 3 Reservdelslista Laine STJ 11
Bruks- och installationsanvisning Laine STJ
2

1.VARNINGAR
1.1 Kontrollera innan du badar att
1. bastun är i sådant skick att den går att använda
2. dörren och fönstret är stängda
3. stenarna i aggregatet rekommenderas av tillverkaren, att värmemotståndet täcks av stenarna
och att stenarna är glest staplade.
OBS! Keramiska stenar får inte användas.
1.2 Användning av aggregatets styranordningar
Vrid bastuaggregatets termostat till önskad temperatur. Den bästa bastutemperaturen uppnås när
termostaten först vrids till sin maximala position. När bastun har lämplig temperatur vrider du
termostaten bakåt, d.v.s. motsols, tills motstånden kopplas från med ett knäppande ljud. Du kan
finjustera temperaturen genom att vrida termostaten en aning med- eller motsols.
Aggregatet fungerar med en timer (12 timmar).
Timern vrids medsols från positionen 0.
Strömmen är inte påslagen i nollpositionen och aggregatet värms inte upp.
I positionen 0–3 timmar kopplas motstånden på och aggregatet är varmt under den inställda tiden.
Positionen 1–9 timmar är en på förhand vald tid efter vilken aggregatet kopplas på. Om till exempel
position 6 väljs, kopplas aggregatet på efter 6 timmar och är varmt i 3 timmar, om inte timern
returneras till nollposition tidigare.
Badet blir behagligt vid en temperatur på cirka 70 °C.
Stapla om aggregatets stenar minst en gång varje år och byt ut söndervittrade stenar. På så sätt
förbättras stenutrymmets luftcirkulation och motstånden håller längre.
Kontakta den butik där tillverkarens garantiservice utförs om problemsituationer uppstår. En lista
på butikens garantiservice medföljer aggregatet.
Ytterligare information om bastubad hittar du på adressen: www.sauna360.com
1.3 Information för användaren
Denna apparat bör inte användas av barn under åtta år, personer med nedsatt fysisk, sensorisk
eller mental förmåga eller med personer med bristande erfarenhet och kunskap om apparaten,
såvida de inte har instruerats i säkert användande och om de risker som kan uppstå. Barn får inte
leka med, rengöra eller utföra underhåll på apparaten utan övervakning. (7.12 EN 60335-1:2012)
1.4 Bastun
Bastuns väggar och tak ska vara väl isolerade mot värme. Alla värmelagrande ytor, som t.ex. tegel
och putsade ytor, ska isoleras. Vi rekommenderar en invändig panel av trä. Om panelen är gjord
av material som är värmelagrande (t.ex. olika dekoreringsstenar, vanligt glas o.s.v.) är det viktigt
att komma ihåg att denna beläggning ökar bastuns föruppvärmningstid, även om bastun har god
värmeisolering i övrigt (se avsnitt 2,6 på sidan 7)
Bruks- och installationsanvisning Laine STJ
3

2 Rekommenderad ventilation i bastun
Bild 1 Rekommenderad ventilation i bastun
1. Bastu 3. Elaggregat för bastu 5. Rökgång eller rökkanal
2. Badrum 4. Avluftsventil 6. Bastuns dörr
7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och medan
man badar.
Inom område A kan en inluftsventil för frisk luft placeras. Då måste man kontrollera att den friska luften som kommer in
inte stör (kyler ned) aggregatets termostat som finns uppe vid taket.
Område B används för intag av frisk luft om bastun inte har en mekanisk ventilation. I detta fall ska avluftsventilen
placeras minst 1 m högre än inluftsventilen.
INLUFTSVENTILEN FÖR FRISK LUFT FÅR INTE PLACERAS INOM OMRÅDE C OM TERMOSTATEN SOM STYR
AGGREGATET OCKSÅ FINNS INOM OMRÅDE C.
2.1 Uppvärmning av bastun
Försäkra dig om att bastun är i sådant skick att den går att använda innan aggregatet kopplas på. När bastun värms upp
för första gången kan aggregatet orsaka lukt. Om detta sker kopplar du från aggregatet en stund och vädrar bastun. Efter
detta kopplar du på aggregatet igen.
Koppla på aggregatet med timern och justera värmen med termostaten.
Bastun ska värmas upp cirka en timme innan bad så att stenarna hinner bli ordentligt varma och bastun får en jämn
temperatur.
Inga föremål får placeras ovanpå aggregatet och kläder får inte torkas i dess närhet.
Bruks- och installationsanvisning Laine STJ
4
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm

2.2 Bastustenar
Stenar av kvalitet lever upp till följande krav:
- Stenarna ska tåla hög värme och den värmeväxling som orsakas av att vattnet som kastas på stenarna
förångas.
- Stenarna ska tvättas före användning för att undvika lukt och damm.
- Stenarna ska ha en ojämn yta så att det finns gott om ytor för vattnet att förångas på.
- Stenarna ska vara tillräckligt stora, över 100 mm, för att luften ska kunna cirkulera mellan stenarna. På så vis
förlängs värmeelementens hållbarhetstid.
- Stenarna ska staplas glest så att ventilationen mellan stenarna blir god. Värmeelementen får inte böjas ihop
eller mot ramen.
- Stapla om stenarna regelbundet (minst en gång om året) och ersätt små och trasiga stenar med nya och större
stenar.
- Stenarna ska staplas så att de täcker värmeelementen. Men stapla inte en stor hög med stenar på elementen.
Information om lämplig mängd sten finns i Tabell 1 på sidan 8. Eventuella små stenar i stenförpackningen ska
inte staplas på aggregatet.
- Garantin täcker inte fel som orsakats av små och tätt staplade stenar som hindrar luftcirkulationen mellan
stenarna.
- Keramiska stenar får inte användas. De kan orsaka skador på aggregatet som inte omfattas av garantin.
- Använd inte täljsten som bastusten. Skador till följd av detta täcks inte av ugnsgarantin.
- Använd Använd inte lavasten som bastusten. Skador till följd av detta täcks inte av ugnsgarantin.
- AGGREGATET FÅR INTE ANVÄNDAS UTAN STENAR.
Bruks- och installationsanvisning Laine STJ
5

2.3 Aggregatets styranordning
2.3.1 Timer
Aggregatets styranordning fungerar med en 12-timmarstimer som har tre funktionslägen. Ställ in timern genom att
vrida vredet medsols till önskat funktionsläge. Timern rör sig motsols mot nollpositionen.
1. Nollposition (0). Aggregatet värms inte upp i denna position.
2. Funktionsläge 1–3 timmar. I detta läge värms motstånden
upp med full effekt och bastutermostaten reglerar temperaturen.
3. Förhandsvalt läge 1–9 timmar. I detta läge kan du ställa in
önskad tid för påkoppling av aggregatet. Motstånden värms
inte upp om timern är inställd på detta läge.
Försäkra dig om att bastun är i sådant skick att den går att
använda innan aggregatet kopplas på.
Med tanke på timerns funktion är det bättre att först vrida vredet över
denönskade tiden och sedan vrida tillbaka det motsols till önskad tidpunkt.
Omvredet inte befinner sig i nollposition när du har badat
klart ska det vridas till nollpositionen för hand.
2.3.2 Termostat
Vredet till termostaten befinner sig bredvid timern. Ju längre
medsols du vrider vredet, desto högre blir temperaturen i bastun.
Det är enklast att uppnå lämplig temperatur om du vrider vredet
medsols så långt det går och inväntar lämplig temperatur. Efter
detta vrider du termostatens vred sakta motsols tills du hör ett
knäppande ljud. Om du önskar reglera temperaturen senare
justerar du termostaten lite åt gången tills bastun har lämplig
temperatur.
Termostaten fungerar inte ordentligt om stenarna har staplats för
tätt eller om de är för små. Se avsnittet ”Bastustenar” på sidan 5.
I anslutning till termostaten finns en inbyggd temperaturbegränsare
vars återställningsknapp finns bredvid vredet.
2.4 Eluppvärmningens styrning
Eluppvärmningens styrning gäller bostäder som har eluppvärmning.
Bastuaggregatets termostat styr också uppvärmningens. Uppvärmningen av bostaden aktiveras när bastutermostaten
bryter strömmen till aggregatet.
2.5 Om aggregatet inte värms upp
Om aggregatet inte värms upp kontrollerar du att
1. strömmen är påslagen
2. timern har vridits till ett läge där aggregatet värms upp (funktionsläge)
3. termostaten har vridits upp till en högre nivå än bastuns aktuella temperatur
4. aggregatets primärsäkringar är hela
5. timern inte har fastnat. Kontrollera att vredet inte tar i gradskivan. Det bör finnas ett mellanrum på minst
1 mm mellan vredet och gradskivan.
Om aggregatet har utsatts för frost kan det hända att temperaturbegränsaren har aktiverats. Den ställs in på nytt om du
trycker på begränsarens återställningsknapp. Begränsaren fungerar dock inte förrän temperaturen har stigit till cirka -5
°C. Om aggregatet fortfarande inte fungerar kontaktar du en auktoriserad serviceverkstad som kan reparera felet.
PERSONEN SOM INSTALLERAR AGGREGATET SKA LÄMNA DENNA INSTRUKTION I SAMMA UTRYMME ELLER
TILL ANVÄNDAREN.
Bruks- och installationsanvisning Laine STJ
6

2.6 Förberedelse innan aggregatet installeras
Kontrollera följande omständigheter innan aggregatet installeras på den slutliga platsen:
1. Aggregatets effekt (kW) i förhållande till bastuns mått (m3). I tabellen på sidan 8 finns information om
rekommenderade mått för aggregatets effekt. Minimimåttet får inte underskridas och maximimåttet får inte överskridas.
2. Bastun ska vara minst 1900 mm hög.
3. En murad stenvägg utan värmeisolering ökar föruppvärmningstiden. Varje kvadratmeter av putsad tak- eller väggyta
motsvarar ett tillägg på 1,2 m3till bastuns mått.
4. På sidan 8, Tabell 2 –kan du kontrollera att säkringsstorlek (A) och strömkabelns genomskärningsyta (mm²) passar
aggregatet.
5. Det måste finnas ett tillräckligt stort skyddsutrymme runt aggregatet. Se sidan 8, tabell 1
Det måste finnas tillräckligt med utrymme för underhåll runt aggregatets styranordningar. Dörröppningen kan inkluderas i
detta utrymme.
2.7 Aggregatets installation i bastun

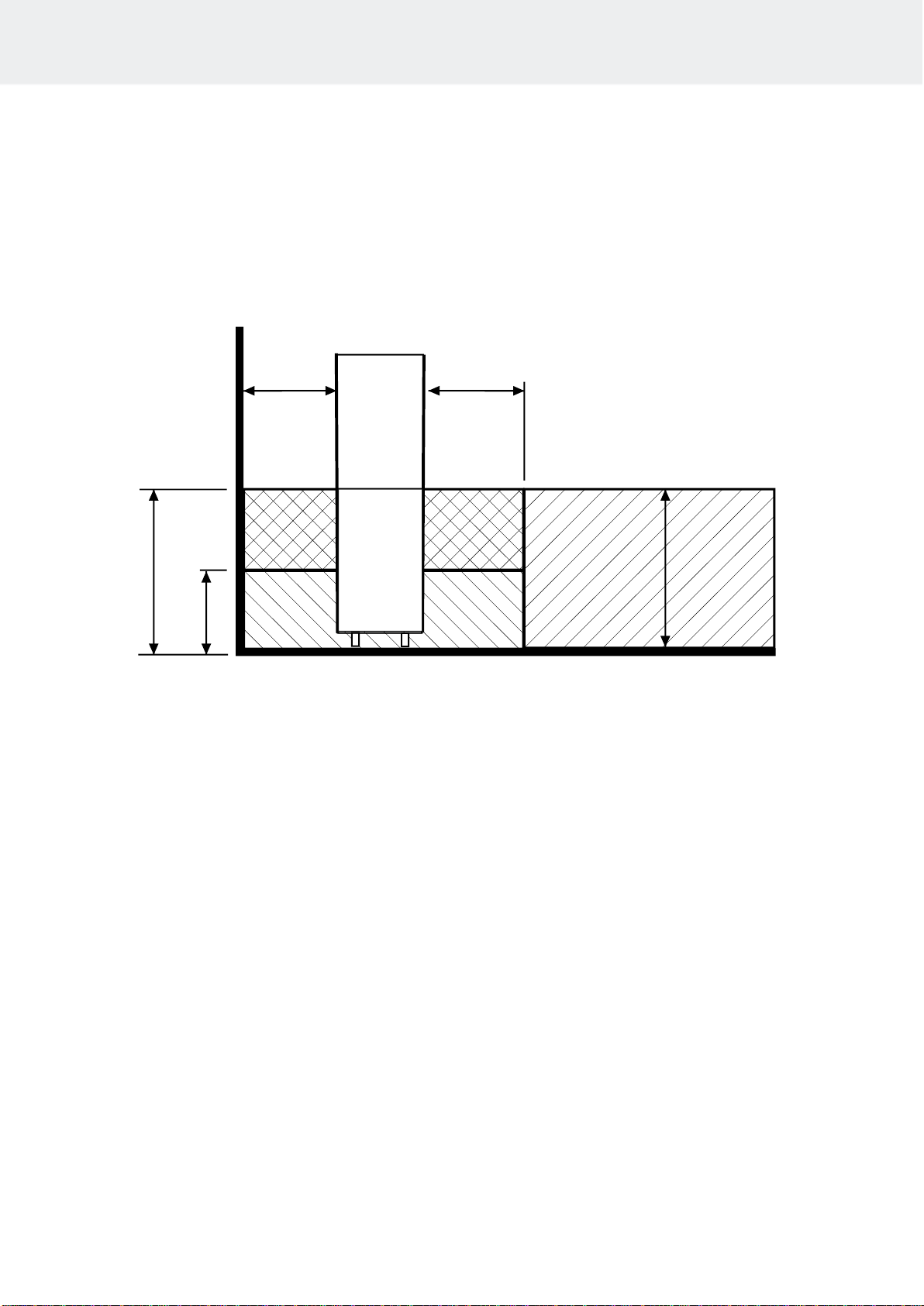

Bild 2 Kyddsavstånd till Laine STJ aggregat
Aggregatet ska installeras med hänsyn till skyddsavstånden på sidan 8.
Aggregatet placeras på golvet. Underlaget ska vara stadigt eftersom aggregatet väger cirka 75 kg med stenar.
Aggregatet installeras rakt med hjälp av de justerbara benen.
Bastuaggregatet måste monteras direkt på väggen eller på bänkmodulen med det medföljande metallfästet för att garantera
ett säkert avstånd vid användning.
Väggar och tak får inte täckas med fiberförstärkt gipsplatta eller kläs med annat lättviktsmaterial eftersom de kan orsaka
eldsvåda.
Endast ett aggregat får installeras i bastun.
Bruks- och installationsanvisning Laine STJ
7
Aggregatet fästs i första hand på väggen eller mittmonterad i lavarna genom de nedre fästhålen i aggregatet
eller i justeringsbenen i golvet med hjälp av golvkonsoler som medföljer aggregatet. Borrdiameter vid
väggmontering Ø3,5 mm. Däckskruv 6 x 40 mm (2 st).
6 x 40mm
Min. mm Min. mm
2 x ( mm)6 x 40
330
A
A
D
75 240
75 240 D
860
1040
1900
H

Tabell 1 Skyddsavstånd till laine STJ aggregat
2.8 Anslutning av aggregatet till elnätet
Allt anslutningsarbete får endast utföras av behörig elinstallatör enligt gällande föreskrifter. Elaggregatet till bastu ansluts
halvfast till elnätet. Som anslutningskabel används H07RN-F (60245 IEC 66), alternativt en kabel som har motsvarande
eller högre kvalitet. Andra kablar i aggregatet (till signallampan och eluppvärmningens styrning) ska också vara av
motsvarande typ. PVC-isolerade kablar får inte användas som anslutningskablar.
En flerpolig kabel (t.ex. 7-polig) kan också användas som anslutningskabel om spänningen är den samma. Om man inte
har separata säkringar för styrström ska genomskärningsytan på samtliga kablar vara den samma eller passa
huvudsäkringen.
Kopplingsdosan på bastuns vägg får inte placeras innanför aggregatets skyddsområde.
Dosan ska placeras högst 500 mm från golvet.
Om kopplingsdosan placeras mer än 500 mm från aggregatet kan den placeras högst 1 000 mm från golvet.
Bastuaggregatets isolationsresistans:
Aggregates värmeelement kan under vissa omständogheter. T.ex en längre tid utan
Användning, absorbera fukt ur luften. Detta minskar isolationsresistansen och orsakar en
Läckström i värmeelementen, detta är ett ofarligt fenomen som försvinner efter några
Uppvärmningar. Undvik användning av läckströmsskydd i samband med bastuaggregat.
Vid installationen av aggregatet måste man beakta de gällande elsäkerhetsbestämmelserna.
Effekt
kW
Aggregatets
anslutningskabel
H07RN-F/
60245 IEC 66
mm2
400V –415V 3N~
Säkring
A
Aggregatets
anslutningskabel
H07RN-F/
60245 IEC 66
mm2
230V 3~
Säkring
A
Aggregatets
anslutningskabel
H07RN-F/
60245 IEC 66
mm2
230V –240V 1N~ / 2~
Säkring
A
6,0
8,0
9,0
5 x 1,5
5 x 2,5
5 x 2,5
3 x 10
3 x 16
3 x 16
4 x 2,5
4 x 6
4 x 6
3 x 16
3 x 25
3 x 25
3 x 10
3 x 10
-------
1 x 35
1 x 35
-------
Tabell 2 Anslutningskablar och säkringar
Effekt
Basturum
Minimi avstånd
Lämplig
mängd
stenar
kW
Volum
m³
På sidorna
A
mm
Framtill
D
mm
Från baksidan
mm
Ca. kg
6,0
8,0
9,0
5 –9
8 –12
9 - 13
60
80
100
100
120
150
75
75
75
62
62
62
Bruks- och installationsanvisning Laine STJ
8
