Helo Hanko STJ User manual

SÄHKÖKIUAS:
ELAGGREGAT FÖR BASTU:
ELECTRIC SAUNA HEATER:
ELEKTRISCHES SAUNAHEIZGERÄT:
ЭЛЕКТРОКАМЕНКА:
1702-60-171809
1702-80-171809
7014641 314 SKSB 1B
Käyttö- ja asennusohje Hanko STJ
Bruks- och installationsanvisning Hanko STJ
Product Manual Hanko STJ
Hanko STJ–Produkthandbuch
Руководство по эксплуатации и монтажу Hanko STJ
Finnish Sauna P rf ctione e

SÄHKÖKIUAS:
1702-60-171809
1702-80-171809
314 SKSB 1-1 A
Käyttö- ja asennusohje Hanko STJ
MMMMon
Finnish Sauna P rf ctione e

Sisällys
1. Kiukaan käyttöohje 3
1.1 Tarkista ennen saunomista 3
1.2 Kiukaan ohjauslaitteiden käyttö 3
1.3 Käyttäjälle 3
1.4 Saunahuone 3
2. Suositeltava saunan ilmanvaihto 4
2.1. Saunan lämmitys 4
2.2. Kiuaskivet 5
2.3. Kiukaan ohjauslaitteet 6
2.3.1. Aikakytkin 6
2.3.2. Termostaatti 6
2.4. Sähkölämmityksen vuorottelu 6
2.5. Jos kiuas ei lämpene 6
2.6. Kiukaan asennuksen valmistelu 7
2.7. Helo Qlick-Fix kiukaan asennus 7
2.7.1. Kiukaan asennus 8
2.8. Kiukaan liittäminen sähköverkkoon 9
2.9. Sähkölämmityksen vuorottelu 9
2.10. Liitosjohdon kytkentärasian sijoitus saunassa 10
2.11. Kätisyyden vaihto kiukaaseen 10
2.12. Kytkentäkaava 11
3. Hanko STJ -kiukaan varaosat 12
4. ROHS 12
Kuvat ja taulukot
Kuva 1 Suositeltava ilmanvaihto saunassa 4
Kuva 2 Suojaetäisyydet, mitat minimi mittoja (mm) 8
Kuva 3 Kytkentärasian sijoituspaikka 10
Kuva 4 Kytkentäkaava 11
Taulukko 1 Minimi Suojaetäisyydet 8
Taulukko 2 Syöttökaapeli ja sulakkeet 9
Taulukko 3 Hanko STJ -kiukaan varaosat 12
Käyttö- ja asennusohje Hanko STJ
2

1. Kiukaankäyttöohje
1.1 Tarkista ennen saunomista
1. Saunahuone on siinä kunnossa, että siellä voi saunoa.
2. Ovi ja ikkuna on suljettu.
3. Kiukaassa on valmistajan suosittelemat kivet ja että lämpövastukset ovat kivien peitossa ja
kivet harvaan ladottuja. HUOM! Keraamisia kiviä ei saa käyttää.

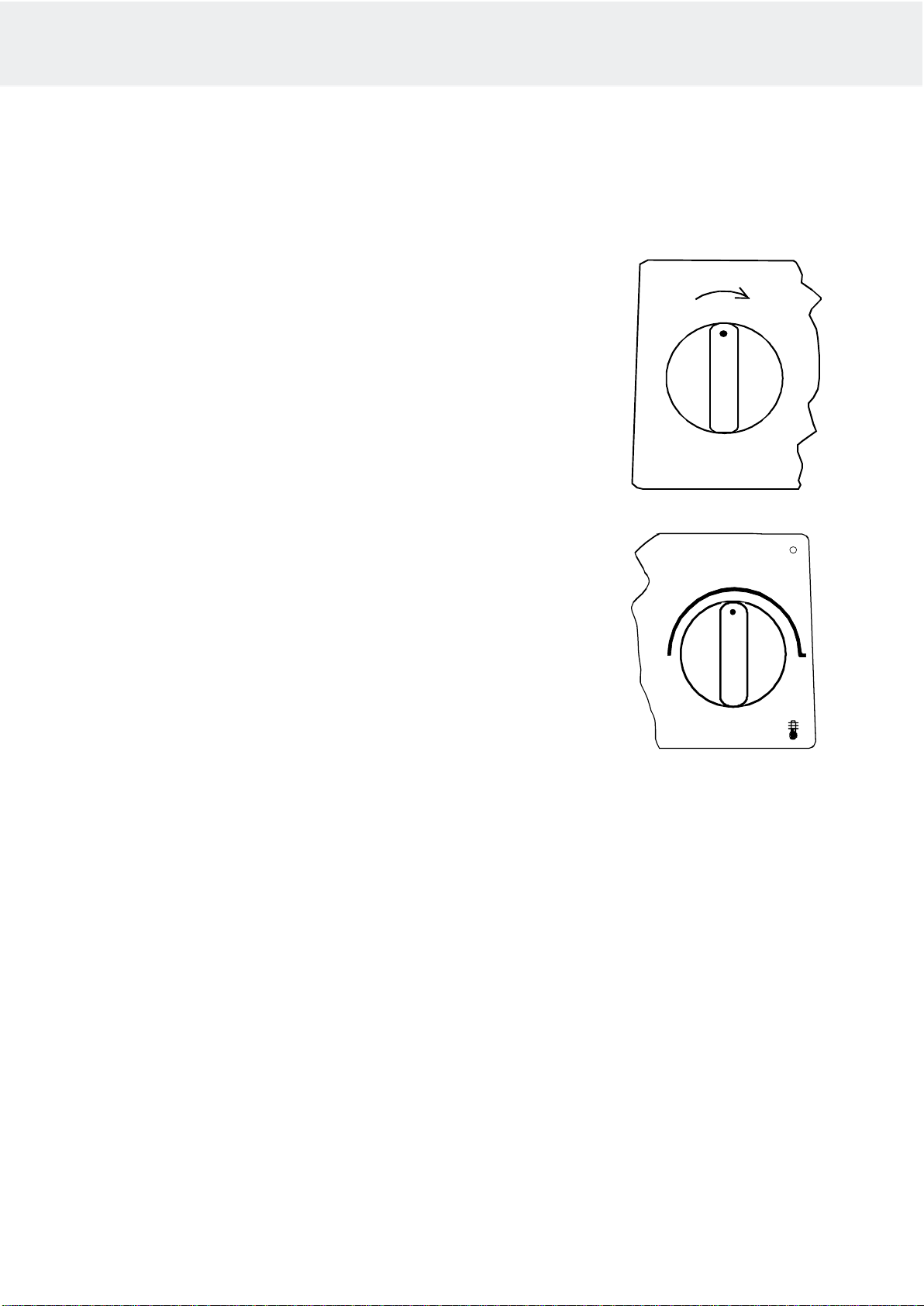

1.2 Kiukaan ohjauslaitteiden käyttö
Käännä kiukaan termostaatti haluamaasi lämpötilaan. Paras saunomislämpötila löytyy, kun
käännät termostaatin ensin maksimiasentoon. Kun saunassa on sopiva lämpötila, käännä ter-
mostaattia takaisinpäin eli vastapäivään, kunnes vastukset kytkeytyvät pois päältä (kuuluu nak-
sahdus). Lämpötilaa voi hienosäätää kääntämällä termostaattia hieman myötä- tai vastapäi-
vään.
Kiuas toimii 12 tunnin ajastimella.
Ajastinta käännetään 0 - asennosta myötäpäivään.
0 - asennossa virta ei ole päällä, eikä kiuas lämpene.
0 –3 tuntia –alueella vastukset kytkeytyvät päälle ja kiuas on lämmin valitun ajan.
1 –9 tuntia –alue on esivalinta aika, jonka jälkeen kiuas kytkeytyy päälle. Esimerkiksi valitse-
malla arvo 6 kiuas kytkeytyy päälle 6 tunnin kuluttua ja on lämmin 3 tuntia, ellei ajastinta palau-
teta aiemmin 0 - asentoon.
Miellyttävät, pehmeät löylyt saavutetaan noin 70 °C:n lämpötilassa.
Lado kiukaan kivet uudelleen vähintään kerran vuodessa ja vaihda rapautuneet kivet uusiin.
Näin kivitilan ilmankierto paranee ja vastukset kestävät kauemmin käytössä.
Ongelmatilanteissa ota yhteyttä valmistajan takuuhuoltoliikkeeseen.
Lisätietoa saunomisesta: www.tylohelo.com
1.3 Käyttäjälle
Tätä laitetta voi käyttää lapsi 8 ikävuodesta ylöspäin henkilö, jolla on alentunut fyysinen ja hen-
kinen suorituskyky tai aistivamma tai henkilö, jolla on vähän kokemusta tai tietoa laitteen käy-
töstä vain, jos henkilölle on annettu ohjeita laitteen turvallisesta käytöstä ja siihen liittyvistä ris-
keistä. Lapset eivät saa leikkiä laitteen kanssa. Lapsi ei myöskään saa puhdistaa ja huoltaa
laitetta ilman valvontaa. (7.12 EN 60335-1:2012)
1.4 Saunahuone
Saunan seinien ja katon tulee olla hyvin lämpöeristettyjä. Kaikki lämpöä varaavat pinnat kuten
tiili- ja rappauspinnat tulee eristää. Sisäverhoiluksi suositellaan puupaneelia. Mikäli saunan
verhoilussa on käytetty materiaalia, joka on hyvin lämpöä varaavaa (esim. erilaiset koristekivet,
tavallinen lasi, ym.) on muistettava, että tämä pinta lisää saunan esilämmitysaikaa, vaikka sau-
nahuone olisi muuten hyvin lämpöeristetty (kts. sivu 7, kohta 2.6 kappaleessa - Kiukaan asen-
nuksen valmistelu).
Käyttö- ja asennusohje Hanko STJ
3

2. Suositeltava saunan ilmanvaihto
Kuva 1 Suositeltava ilmanvaihto saunassa
1. Saunahuone 3. Sähkökiuas 5. Poistohormi tai kanava
2. Pesuhuone 4. Poistoilmaventtiili 6. Saunahuoneen ovi
7. Tähän voidaan laittaa myös tuuletusventtiili, joka pidetään kiinni saunaa lämmitettäessä ja kylvettäessä
A- alueelle voidaan sijoittaa raitisilman sisääntuloventtiili. Tässä on huomioitava, että sisään tuleva raitisilma ei häirit-
se (jäähdytä) katonrajassa olevaa kiukaan termostaattia.
B- alue on raitisilman sisääntuloalue, kun saunassa ei ole koneellista ilmanvaihtoa. Tässä tapauksessa poistoilma-
venttiili sijoitetaan vähintään 1 m korkeammalle kuin sisään tuleva venttiili.
C- ALUEELLE EI SAA ASENTAA RAITISILMAN SISÄÄNTULOVENTTIILIÄ, JOS KIUASTA OHJAAVA TERMO-
STAATTI ON MYÖS ALUEELLA C
2.1.Saunan lämmitys
Varmista ennen kiukaan päälle kytkemistä, että sauna on siinä kunnossa, että siellä voi saunoa. Kun lämmität sau-
naa ensimmäistä kertaa, kiuas saattaa lämmetessään erittää hajua. Mikäli näin tapahtuu, kytke kiuas hetkeksi pois
päältä ja tuuleta sauna. Sen jälkeen voit kytkeä kiukaan uudelleen päälle.
Kiuas kytketään päälle aikakytkimestä ja lämpötilaa säädellään termostaatista.
Saunan lämmitys tulisi aloittaa noin tunti ennen kylpemistä, jotta kivet ehtivät lämmetä kunnolla ja saunahuoneen
lämpötila tasaantua.
Kiukaan päälle ei saa asettaa esineitä eikä sen päällä tai läheisyydessä kuivattaa vaatteita.
Käyttö- ja asennusohje Hanko STJ
4
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm

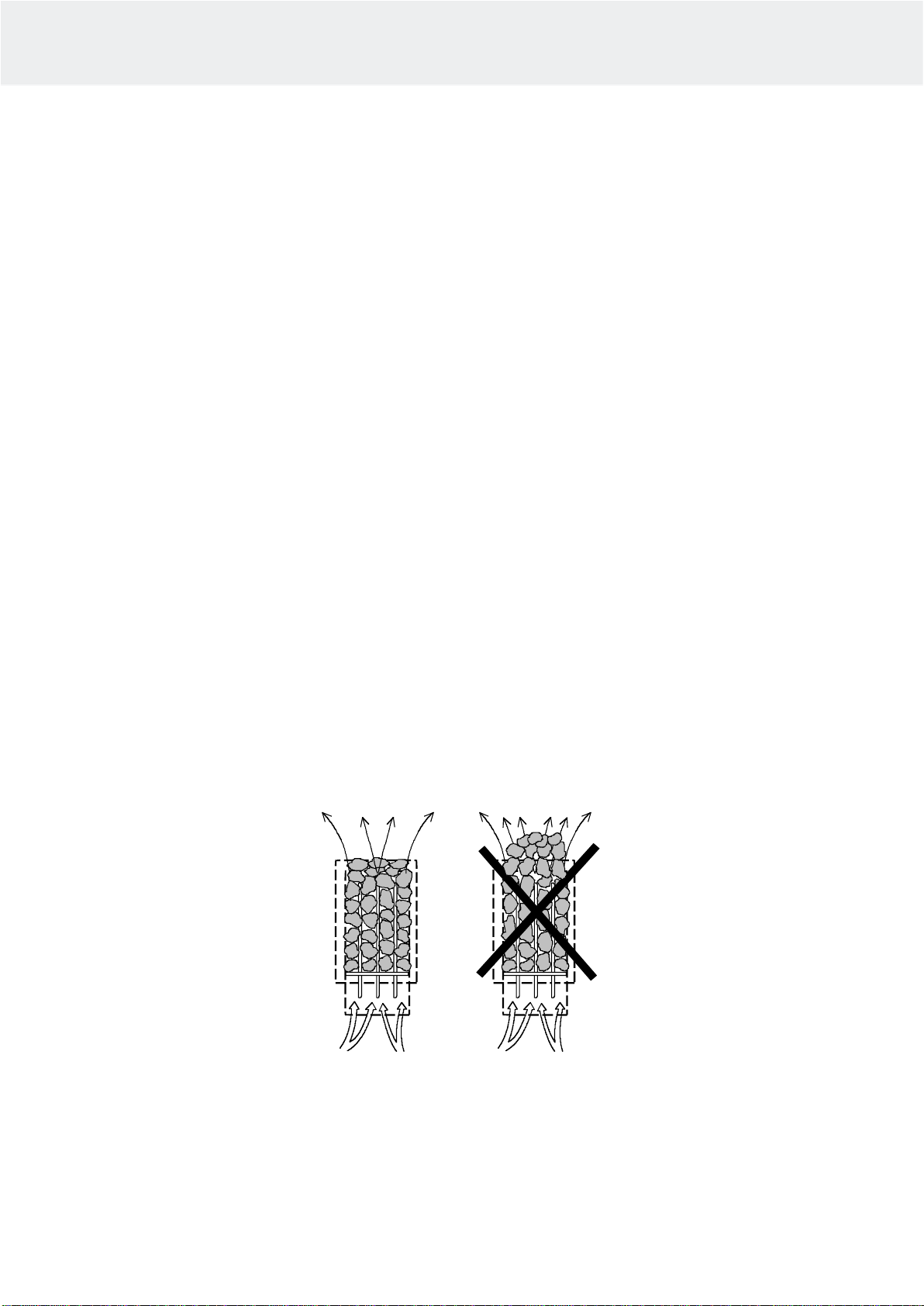

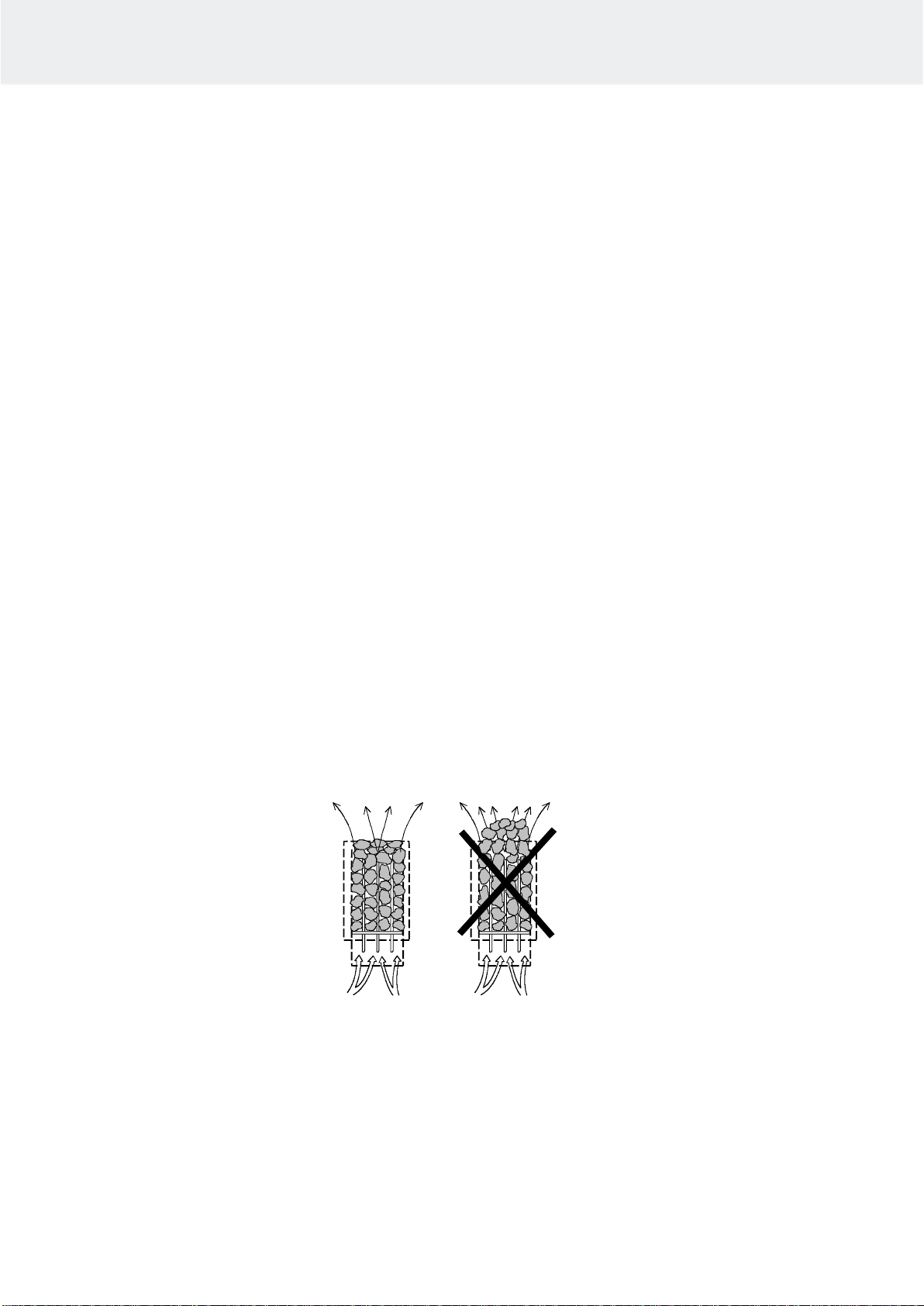

2.2.Kiuaskivet
Hyvien kiuaskivien tulisi täyttää seuraavat ehdot:
- Kivien tulisi kestää hyvin lämpöä ja löylyveden höyrystymisestä aiheutuvia lämmönvaihteluja.
- Kivet tulisi vielä pestä ennen käyttöä, jotta hajuja ja pölyä ei pääse ilmaan.
- Kivissä tulisi olla epätasainen pinta, jolloin vesi ”tarttuu” kiven pintaan ja höyrystyy tehokkaammin.
- Kivet tulisi olla kooltaan riittävän suuria (50 - 100 mm), jotta ilma kulkee hyvin kivitilan läpi. Näin vastukset
kestävät kauemmin ehjinä.
- Kivet tulisi latoa harvaan, jotta ilmankierto kivitilan läpi olisi mahdollisimman hyvä. Vastuksia ei saa kiilata
yhteen eikä runkoa vasten.
- Kivet on ladottava riittävän usein, (vähintään kerran vuodessa), jolloin pienet ja rikkoontuneet kivet poiste-
taan ja uusia suurempia kiviä laitetaan tilalle.
- Kivet ladotaan siten, että vastukset peittyvät. Vastusten päälle ei tule kuitenkaan latoa suurta kivikekoa. So-
piva kivimäärä löytyy sivun 8 taulukosta 1. Kivipakkauksessa mahdollisesti olevia pieniä kiviä ei tule laittaa
kiukaaseen.
- Takuu ei korvaa vikoja, jotka aiheutuvat pienien ja tiukkaan ladottujen kivien estäessä ilmankierron kiukaan
kivitilan läpi.
- Keraamisia kiviä ei saa käyttää. Keraamiset kivet voivat vaurioittaa kiuasta. Kiukaan takuu ei kata syntyneitä
vaurioita.
- Vuolukivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- Laavakivien käyttö kiuaskivinä on kielletty. Kiukaan takuu ei kata syntyneitä vaurioita.
- KIUASTA EI SAA KÄYTTÄÄ ILMAN KIVIÄ
Käyttö- ja asennusohje Hanko STJ
5

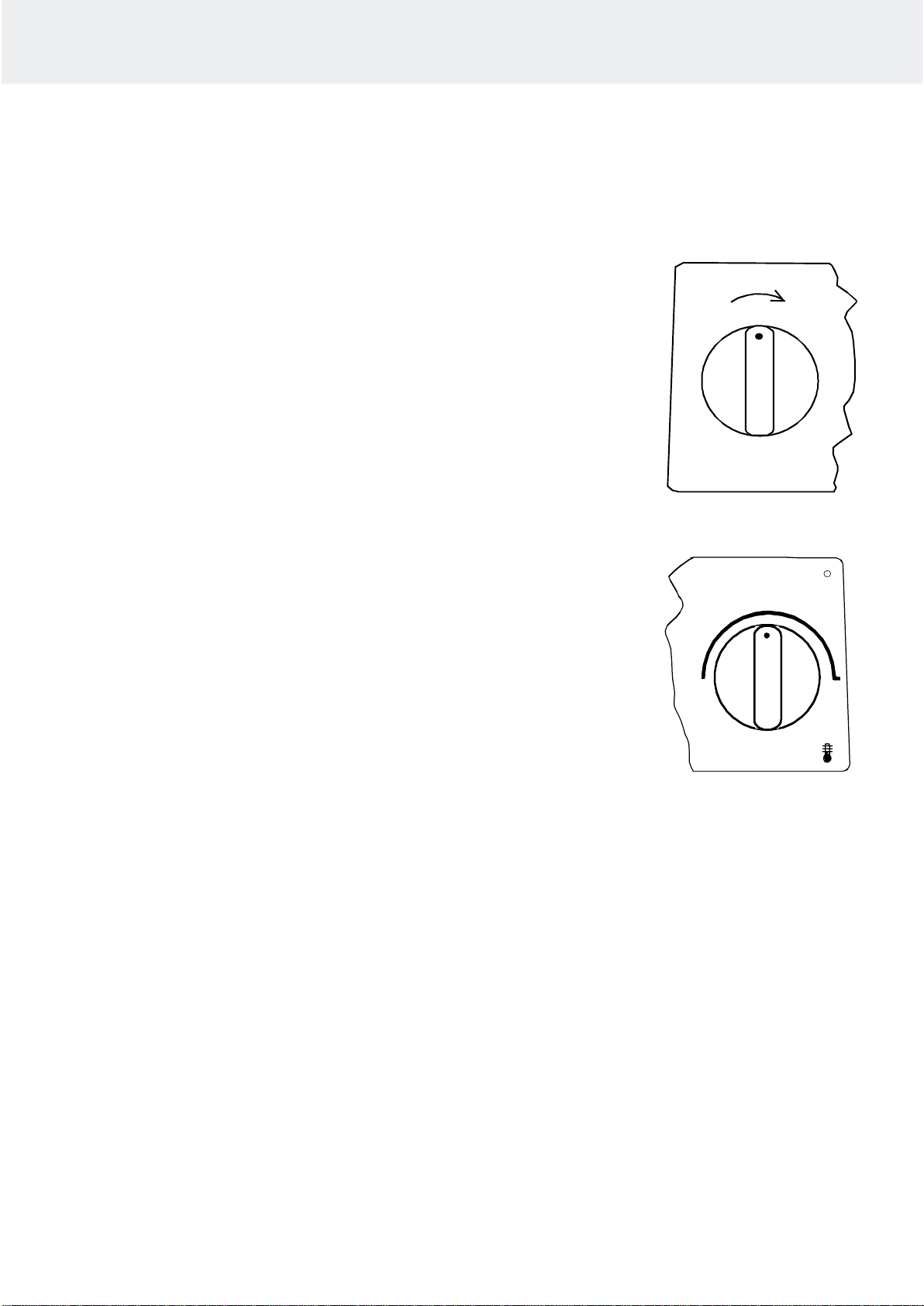

2.3.Kiukaan ohjauslaitteet
2.3.1. Aikakytkin
Kiukaan ohjauskytkimenä toimii 12 tunnin aikakytkin, jossa on kolme toiminta-aluetta. Aikakytkin viritetään
kääntämällä väännin myötäpäivään halutulle toiminta-alueelle. Toimiessaan aikakytkin liikkuu vastapäivään
kohti nolla-asentoa.
1. 0 - asento. Tässä asennossa kiuas ei lämpene.
2. Toiminta-alue 1 –3 h. Tällä alueella vastukset lämpenevät täydellä
teholla ja saunatermostaatti säätelee lämpötilaa.
3. Esivalinta-alue 1 –9 h. Tällä alueella voidaan ajastaa kiukaan päälle
kytkeytyminen haluttuun ajankohtaan. Vastukset eivät lämpene, kun
ajastin on tällä alueella
Ennen kiukaan päälle kytkemistä on varmistettava,
että sauna on siinä kunnossa, että siellä voi saunoa.
Aikakytkimen toiminnan kannalta on parempi, että väännin käännetään
halutun ajan yli ja käännetään sen jälkeen vastapäivään haluttuun
ajankohtaan. Mikäli väännin ei ole vielä nolla-asennossa, kun
saunominen on lopetettu, tulisi se käsin vääntää nolla-asentoon.
2.3.2. Termostaatti
Termostaatin väännin sijaitsee aikakytkimen vieressä. Mitä pitemmälle
myötäpäivään väännin on käännetty, sitä korkeammaksi lämpötila
saunassa nousee. Sopivan lämpötilan löytää parhaiten siten, että termostaatti
käännetään täysin myötäpäivään ja lämpötilan annetaan nousta sopivaksi.
Tämän jälkeen termostaatin väännintä käännetään hitaasti vastapäivään,
kunnes kuuluu pieni naksahdus. Mikäli lämpötilaa halutaan myöhemmin
säätää uudelleen, termostaattia säädetään vähän kerrallaan,
kunnes lämpötila on sopiva.
Termostaatti ei toimi kunnolla, mikäli kivet on ladottu liian tiiviisti tai ne ovat
liian pieniä. Katso kohta ”Kiuaskivet”, sivu 5.
Termostaatin yhteydessä on sisäänrakennettu lämpötilarajoitin, jonka
palautuspainike on vääntimen vieressä.
Rajoitin katkaisee kiukaan toiminnan, jos esimerkiksi termostaatti on vioittunut.
Ennen palautuspainikkeen painamista on häiriön syyt selvitettävä.
2.4.Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli asunnon lämmitys kytkeytyy, kun sauna-
termostaatti katkaisee virran kiukaalta.
2.5.Jos kiuas ei lämpene
Mikäli kiuas ei lämpene, tarkista että
1. virta on kytkettynä
2. aikakytkin on väännettynä alueelle, jossa kiuas lämpenee (toiminta-alue).
3. termostaatti on käännetty saunan lämpötilaa korkeammalle arvolle.
4. kiukaan etusulakkeet ovat ehjät.
5. aikakytkin ei ole juuttunut paikoilleen. Tarkista, ettei väännin ota kiinni asteikkolevyyn vaan vääntimen ja
asteikkolevyn välissä on vähintään 1 mm:n rako.
Mikäli kiuas on ollut pakkasessa, saattaa lämpötilanrajoitin olla lauennut. Se viritetään uudelleen painamalla rajoitti-
men palautuspainiketta. Rajoitin ei kuitenkaan toimi ennen kuin lämpötila on noussut n. - 5 °C:een. Mikäli kiuas ei
vieläkään toimi, ota yhteyttä valtuutettuun huoltoliikkeeseen vian korjaamiseksi.
HENKILÖN, JOKA KIUKAAN ASENNUKSEN SUORITTAA, TULEE JÄTTÄÄ TÄMÄ OHJE HUONEISTOON ELI
TULEVALLE KÄYTTÄJÄLLE.
PALAUTUS RETUR RESETTING
+
Käyttö- ja asennusohje Hanko STJ
6
0123
1
2
3
4
5
6
7
8
9

2.6.Kiukaan asennuksen valmistelu
Tarkista seuraavat seikat ennen kiukaan lopullista asentamista.
1. Kiukaan tehon (kW) suhde saunan tilavuuteen (m3). Taulukossa 1 sivulla 8 on esitetty kiukaan tehoa vastaavat
tilavuussuositukset. Minimitilavuutta ei saa alittaa, eikä maksimitilavuutta ylittää.
2. Saunan korkeuden tulee olla vähintään 1900 mm.
3. Lämpöeristämätön ja muurattu kiviseinä lisää esilämmitysaikaa. Jokainen neliömetri rapattua katto- tai seinäpin
taa vastaa 1,2 m3lisäystä saunan tilavuudessa.
4. Tarkista sivun 9 taulukosta 2 kohdasta, että sulakekoko (A) ja virransyöttökaapelin poikkipinta (mm²) soveltuvat
kiukaalle.
5. Kiukaan ympärillä on oltava riittävät suojaetäisyydet.
Kiukaan ohjauslaitteiden ympärillä on oltava riittävästi tilaa eli ns. hoitokäytävä. Myös oviaukko voidaan katsoa hoi-
tokäytäväksi.
2.7. Helo Qlick-Fix kiukaan asennus
Kiuas asennetaan saunaan sivulla 8 taulukon 1 olevia suojaetäisyyksiä noudattaen. Kiinnitysalustaksi ei riitä ohut
paneeli, kiinnitysalusta on vahvistettava paneelin taakse tulevalla laudalla. Sivulla 8 taulukossa 1 annettuja
minimi etäisyyksiä on noudatettava, vaikka seinämateriaali olisi palamatonta ainetta.
Seiniä ja kattoa ei saa suojata kevytsuojauksella, kuten esimerkiksi kuituvahvisteisella sementtilevyllä, sillä se voi
aiheuttaa palovaaran.
Saunaan saa asentaa vain yhden kiukaan.
Käyttö- ja asennusohje Hanko STJ
7
Katso taulukosta 1 minimi suojaetäisyys seinään B ja
lattiaan J. Käytä asennuspaperia kiinnitys reikien
paikantamiseen. Poraa 3,5 mm apureikä paneeliin ja
kiinnitä 6 x 40 mm kiinnitysruuvit (2 kpl) seinään. Jätä
rakoa ruuvin kannasta seinään 1-2 mm. Asenna kiuas
työntämällä paikoilleen reiistä ja laske alas. Kielet
lukitsevat kiukaan estäen nostamisen ilman työkalua.
Huoltoa tehdessä voidaan kiuas tarvittaessa irrottaa
seinätelineestä avaamalla sivuissa olevat ruuvit 4 kpl.
HUOM! Kivet pitää poistaa ennen kiukaan irrottamista.
Kiuas liuutetaan ylöspäin ja vedetään ulospäin. Kiinnitys
päinvastaisessa järjestyksessä. Painetaan hahloihin,
lasketaan alaspäin ja kiinnitetään ruuvit.

2.7.1. Kiukaan asennus

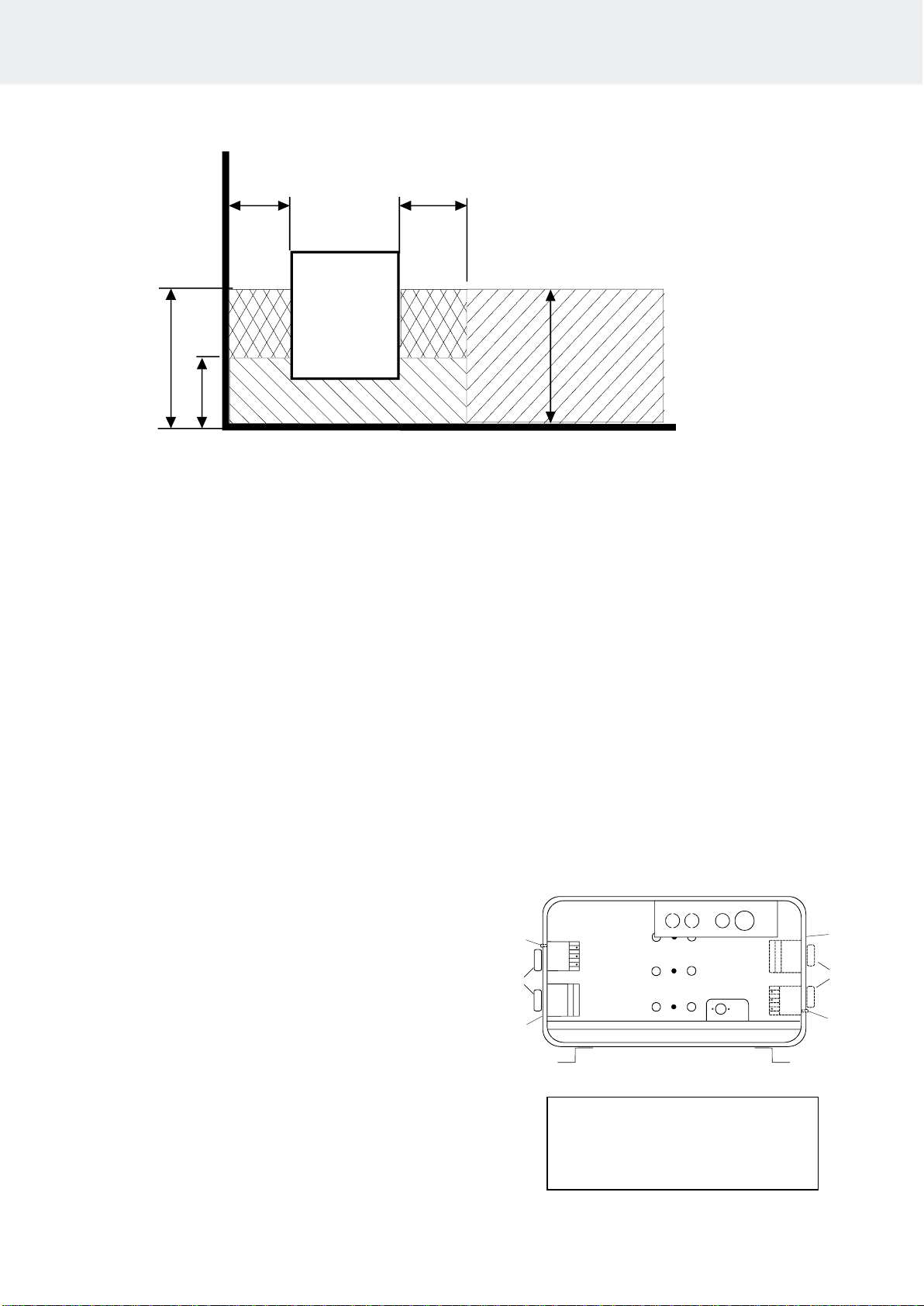

Kuva 2 Suojaetäisyydet, mitat minimi mittoja (mm)
Taulukko 1 Minimi Suojaetäisyydet
Teho
Löylyhuone
Kiukaan min. etäisyydet
Seinäteineen min.
etäisyydet
Kivet
kW
Tilavuus
m³
Sivupinnasta
A
mm
Etupinnasta
D
mm
B J
mm mm
n. kg
6,0
8,0
5 –9
8 - 12
70
100
100
150
85 545
115 545
32
32
Käyttö- ja asennusohje Hanko STJ
8
Min. mm
Min. mm
Seinätelineen minimi
asennusmitat (mm)
Poranhalkaisija. Ø3,5 mm
Kansiruuvi 6 x 40 (2kpl)
100
2 0 D5
1300
min 1900
A A365
500
J
333 B

2.8.Kiukaan liittäminen sähköverkkoon
Sähköasennustyön saa suorittaa vain siihen oikeutettu sähköurakoitsija voimassa olevien määräysten mukaisesti.
Sähkökiuas liitetään sähköverkkoon puolikiinteästi. Liitosjohtona käytetään H07RN-F (60245 IEC 66) johtoa tai laa-
dultaan vähintään näitä vastaavaa johtoa. Myös muiden kiukaalta lähtevien johtimien (merkkilamppu, sähkölämmi-
tyksen vuorottelu) pitää olla vastaavaa tyyppiä. PVC-eristeistä johtoa ei saa käyttää kiukaan liitosjohtona.
Liitäntäjohtona voidaan myös käyttää useampinapaista (esim. 7-nap.) johdinta, kun jännite on sama. Silloin kun eril-
listä ohjausvirtasulaketta ei ole, kaikkien johtojen poikkipinnan pitää olla sama eli etusulakkeen mukainen.
Saunan seinällä oleva kytkentärasian tulisi sijaita vähintään kiukaalle ilmoitetun suojaetäisyyden päässä. Rasian
sijoituskorkeus saa olla enintään 500 mm lattiasta.
Kuva 3 Kytkentärasian sijoituspaikka kuva 3 sivulla 10. Jos kytkentärasia on yli 500 mm:n etäisyydellä kiukaasta,
voidaan kytkentärasia sijoittaa korkeintaan 1000 mm:n korkeudella lattiasta.
Kiukaan eristysresistanssi:
Kiukaan vastuksiin voi esimerkiksi varastoinnin aikana imeytyä kosteutta ilmasta. Tämä saattaa aiheuttaa vuotovir-
taa. Kosteus poistuu muutaman lämmityskerran jälkeen. Älä kytke kiukaan sähkösyöttöä vikavirtakytkimen kautta.
Kiukaan asennuksessa on kuitenkin aina noudatettava voimassa olevia sähköturvallisuusmääräyksiä.
Teho
kW
Kiukaanliitän-
täkaapeli
H07RN-F/
60245 IEC 66
mm2
400V –415V 3N~
Sulake
A
Kiukaan liitän-
täkaapeli
H07RN-F/
60245 IEC 66
mm2
230V 3~
Sulake
A
Kiukaan liitäntä-
kaapeli
H07RN-F/
60245 IEC 66
mm2
230V –240V 1N~ / 2~
Sulake
A
6,0
8,0
5 x 1,5
5 x 2,5
3 x 10
3 x 16
4 x 2,5
4 x 6
3 x 16
3 x 25
3 x 10
3 x 10
1 x 35
1 x 35
Taulukko 2 Syöttökaapeli ja sulakkeet
2.9.Sähkölämmityksen vuorottelu
Sähkölämmityksen vuorottelu koskee asuntoja, joissa on sähkölämmitys.
Kiukaassa on liittimet (merkitty N - 55) sähkölämmityksen vuorottelun ohjausta varten. Liittimissä N –55 ja vastuksis-
sa on jännite (230V) samanaikaisesti. Kiukaassa oleva saunatermostaatti ohjaa myös lämmityksen vuorottelua eli
asunnon lämmitys kytkeytyy, kun saunatermostaatti katkaisee virran kiukaalta.
Käyttö- ja asennusohje Hanko STJ
9

Kuva 3 Kytkentärasian sijoituspaikka
2.10. Liitosjohdon kytkentärasian sijoitus saunassa
A = Ilmoitettu vähimmäissuojaetäisyys
1. Suositeltava kytkentärasian sijoituspaikka.
2. Tällä alueella tulisi käyttää silumiinirasiaa.
3. Tätä aluetta pitäisi välttää ja käyttää aina silumiinirasiaa.
Muilla alueilla on käytettävä lämmönkestävää rasiaa (T 125 °C) ja lämmönkestäviä johtimia (T 170 °C).
Kytkentärasian luo pitää olla esteetön pääsy. Sijoitettaessa rasia alueille 2 ja 3 on selvitettävä paikallisen
energialaitoksen ohjeet ja määräykset.
2.11. Kätisyyden vaihto kiukaaseen
Tehdas asennettuna termostaatti ja kellokytkin
ovat kiukaan vasemmalla puolella edestä kat-
sottuna. Ne voidaan siirtää tarvittaessa toiselle
puolelle. Tämän työn saa suorittaa ainoastaan
siihen oikeutettu sähköalan ammattilainen.
1. Käännä kiuas ylösalaisin. Irrota pohjalevy.
2. Vedä termostaatin ja kellokytkimen nupit irti.
Irrota termostaatin ja kellokytkimen runko-
osan kaksi ruuvia. Poista toiselta puolelta sähkö-
kotelon ja ulkovaipan muoviset peitetulpat.
Siirrä termostaatti ja kellokytkin runkoineen
toiselle puolelle ja kiinnitä takaisin kahdella ruuvilla.
Asenna muoviset peitetulpat tyhjiksi jääneisiin reikiin.
Paina termostaatin ja kellokytkimen nupit paikoilleen.
HUOM! Jätä vähintään 1 mm ilmaväli nupin ja kiukaan
ulkovaipan väliin.
3. Kiinnitä pohjalevy, asenna kiuas paikoilleen
ja testaa kiukaan toimivuus.
200 mm
A A
3.
2.
1.
500 mm
KIUAS
500 mm
Käyttö- ja asennusohje Hanko STJ
10
1. Termostaatti
2. Kellokytkin
3. Nupit
4. Ylilämpötilarajoittimen palautus
5. Kiukaan ulkovaippa
4
3
5
2
1
1
2
5
3
4

2.12. Kytkentäkaava
1
2
3
Teho, Vöimsus
Effekt, Input,
Leistung
kW
Lämpövastukset, Värmeelement,
Heating element, Heizeelement, Tennid
230V
SEPC 6 SEPC 654
2000W 2670W
6,0
8,0
13
N N 55
B1 B2 B3
A1 A2 A3
354 SKS AB 1
1. 2. 3.
1,2,3 1,2,3
1 2 3 64 5
230 V 3~
kW - ,0 kW6,0 8
L1 L2 L3N
1 2 3 64 5
N /L1 L2
12 3 6
4 5
400V - 415V 3N~
kW - ,0 kW6,0 8
L1 L2 L3
230V - 240V 1N~/ 2~
kW - 8,0 kW6,0
13
13
46 46
46
1. Syöttö / Nätet / Stromnetz / Power input. / Puissance absorbée / Vermogensingang / Entrada de
alimentación / Входное напряжение / Wejście zasilania.
Merkkilamppu / Signallampa / Signallamp / Kontrolleuchte / lampe de signal / lámpara de /2. /сигнальная лампа lampa sygnalizacyjna
. Sähkölämmityksen vuorottelu /Alternering med elvärme / Signal kontakt / Steuerkontact für Verriegl ung3
anderer el. Verbraucher. / Contact du signal / Signaalcontact / Contacto señal /
сигнала контакт / Sterowanie ogrzewaniem elektrycznym
Kuva 4 Kytkentäkaava
Käyttö- ja asennusohje Hanko STJ
11

3. Hanko STJ -kiukaan varaosat
Osa
Tuote
numero
Tuotenimitys
Hanko 60 STJ
Hanko 80 STJ
1
SP5509053
Kello
OYKF 1
1
1
2
SP4321015
Termostaatti
OLHC 2
1
1
3
SP7812550
Verkkoliitin
NLWD 1-1
1
1
4
SP7712000
Vedonpoistolaite
NKWA 1
1
1
5
SP7309531
Väännin
YWWA 6-1
2
2
6
SP4316222
Vastus
SEPC 63
1500W/230V
-
-
7
SP4316221
Vastus
SEPC 64
2000W/230V
3
8
SP4316220
Vastus
SEPC 65
2670W/230V
3
9
SP7513002
Ristiuraruuvi
M5 x 10
3
3
Taulukko 3 Hanko STJ -kiukaan varaosat
4. ROHS
Käyttö- ja asennusohje Hanko STJ
12
Ympäristönsuojeluun liittyviä ohjeita
Tämän tuotteen käyttöiän päätyttyä sitä ei saa hävittää normaalin talousjätteen mukana, vaan se
on toimitettavasähkö- ja elektroniikkalaitteiden kierrätykseen tarkoitettuun keräyspisteeseen.
Symboli tuotteessa, käyttöohjeessa tai pakkauksessa tarkoittaa sitä.
Valmistusaineet ovat kierrätettävissä merkintänsä mukaan. Käytettyjen laitteiden uudelleenkäytöllä, materiaalien
hydöyntämisellä tai muulla uudelleenkäytöllä teet arvokkaan teon ympäristömme hyväksi. Tuote palautetaan ilman
kiuaskiviä ja verhouskiviä kierrätyskeskukseen.
Tietoa kierrätyspaikoista saat kuntasi palvelupisteestä.

Bruks- och installationsanvisning Hanko STJ
ELBASTUAGGREGAT:
1702-60-171809
1702-80-171809
314 SKSB 1-2 A
Finnish Sauna P rf ctione e

Bruks- och installationsanvisning Hanko STJ
2
Innehåll Sida
1. Snabbinstruktion för bastuaggregat 3
1.1 Kontrollera före bastubad 3
1.2 Användning av aggregatets styranordningar 3
1.3 Information för användaren 3
1.4 Basturum 3
2. Rekommenderad bastuventilation 4
2.1 Bastuns uppvärmning 4
2.2 Bastustenar 5
2.3 Aggregatets styrenheter 6
2.3.1 Timer 6
2.3.2 Termostat 6
2.4 Eluppvärmningens korskoppling 6
2.5 Om aggregatet inte värms upp 6
2.6 Förberedelser före aggregatets installation 7
2.7 Installation av Helo Qlick-Fix bastuaggregat 7
2.7.1 Aggregatets installation 8
2.8 Aggregatets anslutning till elnätet 9
2.9 Eluppvärmningens korskoppling 9
2.10 Placering av skarvsladdens kopplingsdosa i bastun 10
2.11 Byte av sida på aggregatet 10
2.12 Kopplingsschema 11
3. Reservdelslista till Hanko STJ - aggregat 12
4. ROHS 12
Bilder och tabeller
Bild 1 Rekommenderad ventilation i bastun 4
Bild 2 Skyddsavstånd, mått minsta mått (mm) 8
Bild 3 Placering av kopplingsdosa 10
Bild 4 Kopplingsschema 11
Tabell 1 Skyddsavstånd min. mm 8
Tabell 2 Matningskabel och säkringar 9
Tabell 3 Hanko STJ reservdelar 12

Bruks- och installationsanvisning Hanko STJ
3
1. Snabbinstruktion för bastuaggregat
1.1 Kontrollera före bastubad
1. att bastun är i sådant skick att man kan basta i den.
2. att dörr och fönster är stängda
3. att stenarna i aggregatet är rekommenderade av tillverkaren, att stenarna täcker
värmemotstånden och att stenarna är glest staplade.
OBS! Keramiska stenar får inte användas.
1.2 Användning av aggregatets styranordningar
Huvudströmbrytaren sitter i aggregatets botten, bredvid termostaten.
Vrid bastuaggregatets termostat till önskad temperatur. Den bästa bastutemperaturen uppnås
när termostaten först vrids till sin maximala position. När bastun har lämplig temperatur vrider
du termostaten bakåt, d.v.s. motsols, tills motstånden kopplas från med ett knäppande ljud. Du
kan finjustera temperaturen genom att vrida termostaten en aning med- eller motsols.
Aggregatet styrs av en timer (12 timmar).
Timern vrids medsols från position 0.
Strömmen är inte påslagen i nollpositionen och aggregatet värms inte upp.
I position 0–3 timmar kopplas motstånden på och aggregatet är varmt under den inställda
tiden.
Positionen 1–9 timmar är en på förhand vald tid efter vilken aggregatet kopplas på. Om till
exempel position 6 väljs, kopplas aggregatet på efter 6 timmar och är varmt i 3 timmar, om inte
timern returneras till nollposition tidigare.
Bastubadet blir behagligt vid en temperatur på cirka 70 °C.
Stapla om aggregatets stenar minst en gång varje år och byt ut söndervittrade stenar. På så
sätt förbättras stenutrymmets luftcirkulation och motstånden håller längre.
Kontakta den butik där tillverkarens garantiservice utförs om problemsituationer uppstår. En
lista på garantiservicebutiker medföljer aggregatet.
Ytterligare information om bastubad hittar du på adressen: www.tylohelo.com
1.3 Information för användaren
Denna apparat bör inte användas av barn under åtta år, personer med nedsatt fysisk,
sensorisk eller mental förmåga eller med personer med bristande erfarenhet och kunskap om
apparaten, såvida de inte har instruerats i säkert användande och om de risker som kan
uppstå. Barn får inte leka med, rengöra eller utföra underhåll på apparaten utan övervakning.
(7.12 EN 60335-1:2012)
1.4 Basturum
Bastuns väggar och tak ska vara väl värmeisolerade. Alla värmelagrande ytor, såsom tegel-
och putsytor, ska isoleras. Träpanel rekommenderas för bastuns väggar och tak. Om bastuns
väggar och tak har klätts med material som är mycket värmeisolerande (t.ex. olika typer av
dekorationsstenar, vanligt glas mm.) måste man komma ihåg att detta förlänger bastuns
uppvärmningstid, även om bastun i övrigt är väl värmeisolerad (se punkt 2,6 på sidan 7).

Bruks- och installationsanvisning Hanko STJ
4
2. Rekommenderad bastuventilation
Bild 1 Rekommenderad ventilation i bastun
1. Bastu 3. Elaggregat för bastu 5. Frånluftskanal
2. Badrum 4. Frånluftsventil 6. Bastuns dörr
7. Här kan man också installera en ventilationsventil som hålls stängd medan bastun värms upp och medan
man badar.
Inom område A kan en inluftsventil för frisk luft placeras. Då måste man kontrollera att den friska luften som
kommer in inte stör (kyler ned) aggregatets termostat som finns uppe vid taket.
Område B används för intag av frisk luft om bastun inte har en mekanisk ventilation. I detta fall ska frånluftsventilen
placeras minst 1 m högre än inluftsventilen.
INLUFTSVENTILEN FÖR FRISK LUFT FÅR INTE PLACERAS INOM OMRÅDE C OM TERMOSTATEN SOM
STYR AGGREGATET OCKSÅ FINNS INOM OMRÅDE C.
2.1 Bastuns uppvärmning
Innan aggregatet kopplas på: försäkra dig om att bastun är i sådant skick att den går att använda. Det kan uppstå
en viss lukt från aggregatet första gången bastun värms upp. Om detta sker kopplar du från aggregatet en stund
och vädrar bastun. Efter detta kopplar du på aggregatet igen.
Koppla på aggregatet med timern och justera värmen med termostaten.
Bastun ska värmas upp cirka en timme innan bad så att stenarna hinner bli ordentligt varma och bastun får en jämn
temperatur.
Inga föremål får placeras ovanpå aggregatet och inga kläder får torkas på aggregatet eller i dess närhet.
55
4
4
2
1
1
1
A
7
A
min
500 mm
6
3
B
3
B
C
C
C
C A
1000 mm

Bruks- och installationsanvisning Hanko STJ
5
2.2 Bastustenar
Bastustenar av god kvalitet ska uppfylla följande villkor:
- Stenarna ska tåla hög värme och de värmeväxlingar som uppstår när badvattnet kastas på stenarna och
förångas.
- Stenarna ska rengöras före användning så att lukt och damm inte sprids i luften.
- Stenarna ska ha en ojämn yta så att vattnet ”fastnar” på stenarnas yta och förångas mer effektivt.
- Stenarna ska vara tillräckligt stora (50–100 mm) så att luften kan cirkulera i stenutrymmet. På detta sätt
förlängs motståndens hållbarhetstid.
- Stenarna ska staplas glest så att luftcirkulationen i stenutrymmet blir så bra som möjligt. Motstånden får
inte kilas ihop och inte heller kilas fast mot stommen.
- Stenarna ska staplas om tillräckligt ofta (minst en gång per år) så att små och söndervittrade stenar kan
tas bort och ersättas med nya, större stenar.
- Stenarna ska staplas så att motstånden täcks. Stapla dock inte en alltför stor stenhög ovanpå motstånden.
Information om lämplig stenmängd finns i tabell 1 på sidan 8. Eventuella mindre stenar i stenförpackningen
ska inte läggas på aggregatet.
- Garantin ersätter inte fel som orsakats av mindre och för tätt staplade stenar som hindrar luftcirkulationen i
stenutrymmet.
- Keramiska stenar får inte användas. Keramiska stenar kan skada aggregatet. Aggregatets garanti gäller
inte vid uppkomna skador.
- Använd inte täljsten som bastusten. Skador till följd av detta täcks inte av ugnsgarantin.
- Använd inte lavasten som bastusten. Skador till följd av detta täcks inte av ugnsgarantin.
- AGGREGATET FÅR INTE ANVÄNDAS UTAN STENAR.

2.3 Aggregatets styrenheter
2.3.1 Timer
Aggregatets styranordning fungerar med en 12-timmarstimer som har tre funktionslägen. Ställ in timern genom att
vrida vredet medsols till önskat funktionsläge. Timern rör sig motsols mot nollpositionen.
1. Nollposition (0). Aggregatet värms inte upp i denna position.
2. Funktionsläge 1–3 timmar. I detta läge värms motstånden upp med full
effekt och bastutermostaten reglerar temperaturen.
3. Förhandsvalt läge 1–9 timmar. I detta läge kan du ställa in önskad tid för
påkoppling av aggregatet. Motstånden värms inte upp om timern är inställd
på detta läge.
Försäkra dig om att bastun är i sådant skick att den går att använda innan
aggregatet kopplas på.
Med tanke på timerns funktion är det bättre att först vrida vredet över den önskade
tiden och sedan vrida tillbaka det motsols till önskad tidpunkt. Om vredet inte
befinner sig i nollposition när du har badat klart ska det vridas till nollpositionen för
hand.
2.3.2 Termostat
Vredet till termostaten befinner sig bredvid timern. Ju längre medsols du vrider
vredet, desto högre blir temperaturen i bastun. Det är enklast att uppnå lämplig
temperatur om du vrider vredet medsols så långt det går och inväntar lämplig
temperatur.
Efter detta vrider du termostatens vred sakta motsols tills du hör ett knäppande
ljud. Om du önskar reglera temperaturen senare justerar du termostaten lite åt
gången tills bastun har lämplig temperatur.
Termostaten fungerar inte ordentligt om stenarna har staplats för tätt eller om
de är för små. Se avsnitt ”Bastustenar” på sidan 5.
I anslutning till termostaten finns en inbyggd temperaturbegränsare vars
återställningsknapp finns bredvid vredet.
Begränsaren stänger av aggregatet om det exempelvis blir fel på termostaten.
En felsökning bör göras innan återställningsknappen tycks in.
2.4 Eluppvärmningens korskoppling
Eluppvärmningens korskoppling gäller bostäder med eluppvärmning.
Bastuaggregatets termostat styr också uppvärmningens korskoppling, d.v.s. uppvärmningen av bostaden aktiveras
när bastutermostaten bryter strömmen till aggregatet.
2.5 Om aggregatet inte värms upp
Om aggregatet inte värms upp, kontrollera att
1. strömmen är påslagen
2. timern har vridits till ett läge där aggregatet värms upp (funktionsläge)
3. termostaten har vridits upp till en högre nivå än bastuns aktuella temperatur
4. aggregatets primärsäkringar är hela
5. timern inte har fastnat. Kontrollera att vredet inte tar i gradskivan. Det bör finnas ett mellanrum på minst 1 mm
mellan vredet och gradskivan.
Om aggregatet har utsatts för frost kan det hända att temperaturbegränsaren har aktiverats. Den ställs in på nytt
om du trycker på begränsarens återställningsknapp. Begränsaren fungerar dock inte förrän temperaturen har stigit
till cirka -5 °C. Om aggregatet fortfarande inte fungerar kontaktar du en auktoriserad serviceverkstad som kan
reparera felet.
DEN PERSON SOM INSTALLERAR AGGREGATET SKA LÄMNA DENNA INSTRUKTION PÅ SAMMA PLATS,
TILL FÖLJANDE ANVÄNDARE.
PALAUTUS RETUR RESETTING
+
Bruks- och installationsanvisning Hanko STJ
6
0123
1
2
3
4
5
6
7
8
9

Bruks- och installationsanvisning HankoSTJ
7
2.6 Förberedelser före aggregatets installation
Kontrollera följande innan aggregatet installeras:
1. Aggregatets effekt (kW) i förhållande till bastuns volym (m3). I Tabell 1 på sidan 8 finns information om
rekommenderad volym för aggregatets effekt. Minimivolymen får inte underskridas och maximivolymen får inte
överskridas.
2. Bastun ska vara minst 1900 mm hög.
3. En murad stenvägg utan värmeisolering ökar föruppvärmningstiden. Varje kvadratmeter av putsad tak- eller
väggyta motsvarar ett tillägg på 1,2 m3till bastuns volym.
4. Kontrollera i tabell 2 på sidan 9 att säkringens storlek (A) och strömkabelns genomskärningsyta (mm²) passar
aggregatet.
5. Kontrollera att skyddsavståndet kring aggregatet är tillräckligt.
Det måste finnas tillräckligt med plats, dvs. en s.k. underhållsväg, runt aggregatets styranordningar. Även
dörröppningen kan ses som en underhållsväg.
2.7 Installation av Helo Qlick-Fix bastuaggregat
Aggregatet installeras i bastun enligt skyddsavstånden i tabell 1, sidan 8. En tunn panel räcker inte som
fästunderlag utan underlaget måste förstärkas med en bräda bakom panelen. Minimiavstånden i tabell 1, sidan 8
måste hållas även om väggmaterialet är eldfast.
Väggar och tak får inte täckas med ett lättskydd som till exempel fibercementskiva, eftersom den kan orsaka
brandfara.
Endast ett aggregat får installeras i bastun.
Se tabell 1 för det minsta säkerhetsavståndet mellan vägg
B och golv J. Använd monteringspapper för att lokalisera
hålen. Borra ett 3,5 mm extra hål i panelen och fäst
6 x 40 mm fästskruvar (2 st.) i väggen. Lämna ett
mellanrum på 1–2 mm från skruvhuvudet till väggen.
Installera aggregatet genom att skjuta det på plats genom
hålen och sänka det. Tungorna låser aggregatet och
förhindrar lyft utan verktyg.
Vid underhåll kan aggregatet tas bort från väggfästet
genom att skruva loss de fyra skruvarna på sidorna.
OBS! Stenarna måste tas bort innan aggregatet tas
bort. Aggregatet skjuts uppåt och dras utåt. Fastsättning
görs i omvänd ordning. Tryck in i spåren, sänk ner och dra
åt skruvarna.
