HENN Amaro D177-10 User manual

1
www.henn.com.br
55 49 3674 3500

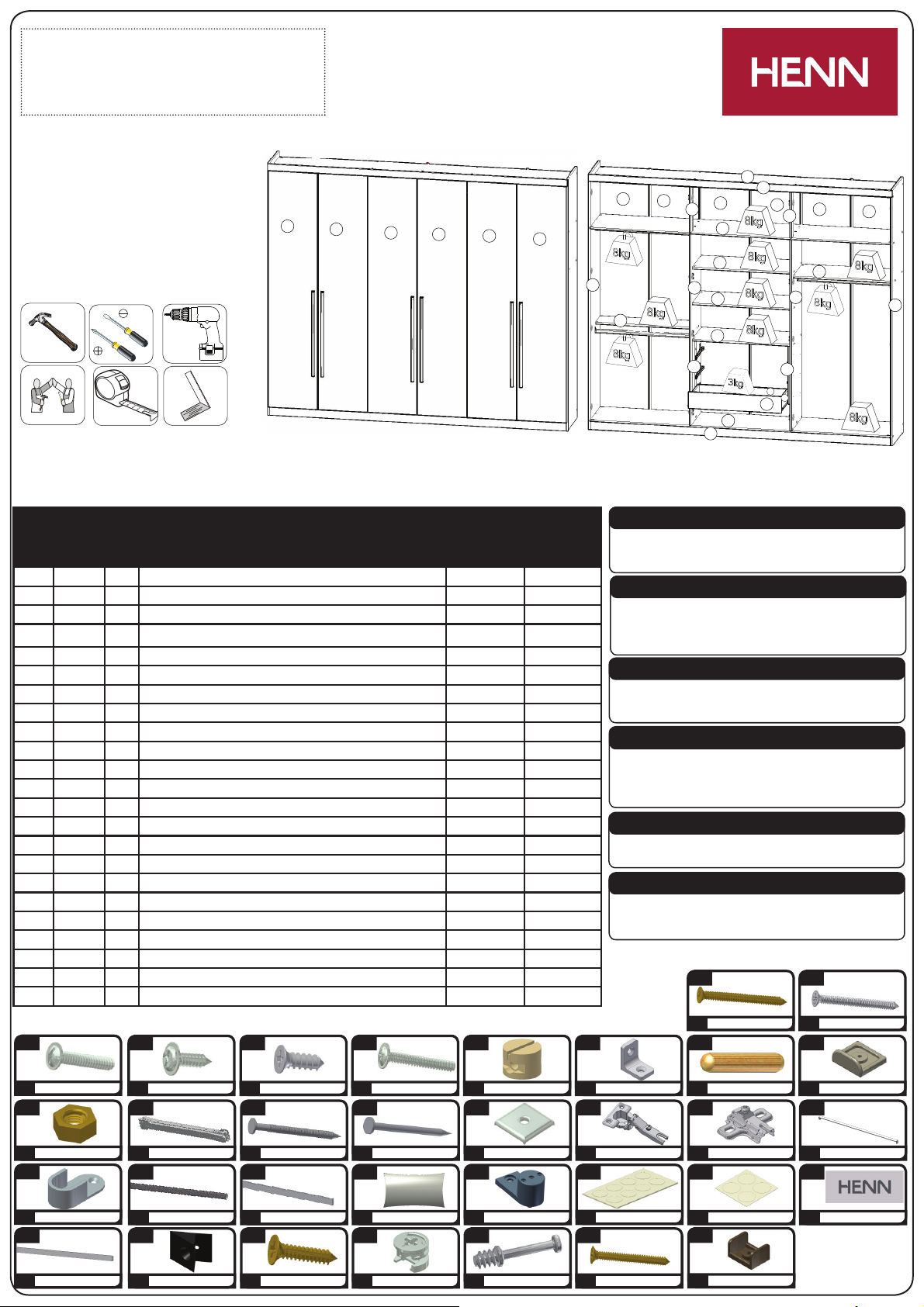

INSTRUÇÃO DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
Imagens meramente ilustrativas
Imágenes meramente ilustrativas
Images for illustration only
D177-10 - Branco
D177-85 - Moka/Fendi
D177-94 - Rústico
D177-101 - Café
Requisitos para montagem
Requisitor para la montaje
Assembly Requirements
Referência
/
C
or
Referencia
/
C
olo
r
Reference / Colo
r
Roupeiro Amaro 06 Portas / Armario Amaro 06 Puertas / Amaro Wardrobe 06 Doors
Lista de Peças / Lista de piezas / List of parts
Lista de Ferragens / Lista de herrajes / Hardware List
Item Caixa /
Box
Qtd /
Qty Descrição / Descripción
Medidas (mm)
/ Dimensions
(mm) / Size
(measurements)
(mm)
Código das
Peças / Código
de las piezas /
Parts Code
01 3/4 01 Rodapé Frontal / Rodapié Frontal / Front baseboard 2664x73x12 03271300
02 3/4 02 Travessa do rodapé / Carril pie / Baseboard crosspiece 415x73x12 03301316
03 3/4 01 Rodapé Traseiro / Rodapié trasero / Rear baseboard 2664x73x12 03271301
04=14 3/4 01 Base Tampo / Base de Superficie / Base Top 2664x445x12 03293085
05 1/4 01 Lateral esquerda / Lateral izquierda / Left side 2295x445x15 03153178
06 2/4 01 Divisão esquerda / División izquierda / Left division 1718x445x12 03061373
07 3/4 01 Prateleira do varão / Estante hombre / Man shelf 880x200x15 03221322
08 2/4 01 Divisão direita / División derecha / Right division 1718x445x12 03061372
09=11 2/4 03 Tampa da cômoda / Cubierta dresser / Dresser cover 880x400x15 03293087
10 1/4 01 Lateral direita / Lateral derecha / Right side 2295x445x15 03153177
11=09 2/4 01 Tampa da cômoda / Cubierta dresser / Dresser cover 880x400x15 03293087
12 3/4 01 Chão do maleiro / Piso del portaequipajes / Floor of the closet top shelf 2664x445x15 03293086
13 3/4 02 Ripa do maleiro / Portaequipajes de ripa / Lath of the closet top shelf 414x68x12 03250634
14=04 3/4 01 Base Tampo / Base de Superficie / Base Top 2664x445x12 03293085
15 2/4 02 Ripa Lateral / Lado ripa / Side lath 525x54x25 03250635
16 1/4 06 Fundo / Fondo / Bottom 2171x444x3 03111566
17 3/4 01 Chapéu / Sombrero / Hat 2688x55x15 03050389
18 4/4 04 Porta Lateral / Puerta lateral / Side door 2157x443x15 03212123
19 1/4 e 4/4 02 Porta Central / Puerta central / Central door 2157x443x15 03212122
20 2/4 03 Frente de gaveta / Frente de cajón / Front of drawer 822x145x12 03131176
21 2/4 06 Lado de gaveta / Lado del cajón / Side of drawer 350x110x12 03140570
22 2/4 e 3/4 03 Fundo de gaveta recortado / Fondo del cajón recortado / Cropped drawer bottom 792x361x3 03120500
23 2/4 03 Ripa de trás / Malla detrás / Rear lath 805x110x12 03240676
ITM/D177- Rev.004
