hepco & becker LEGACY 635998 00 01 User manual

1
130617
Inbusschlüssel - Allen key 6
Inbusschlüssel - Allen key 5 Gabelschlüssel 10
Wrench 10 Ratsche
Ratchet
Legacy Taschenhalter / Legacy holder
HONDA CMX 500 Rebel
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
635998 00 01 schwarz/black
1x 7001975 00 01 Legacy 2 Halter Set
1x 700009690 Halter vorne links
1x 700009691 Halter vorne rechts
1x 700009692 Halter hinten links
1x 700009693 Halter hinten rechts
1x 700009737 Schraubensatz
1x 7001975 00 01 Legacy two-holder set
1x 700009690 Holder front left
1x 700009691 Holder front right
1x 700009692 Holder rear left
1x 700009693 Holder rear right
1x 700009737 Screw kit:

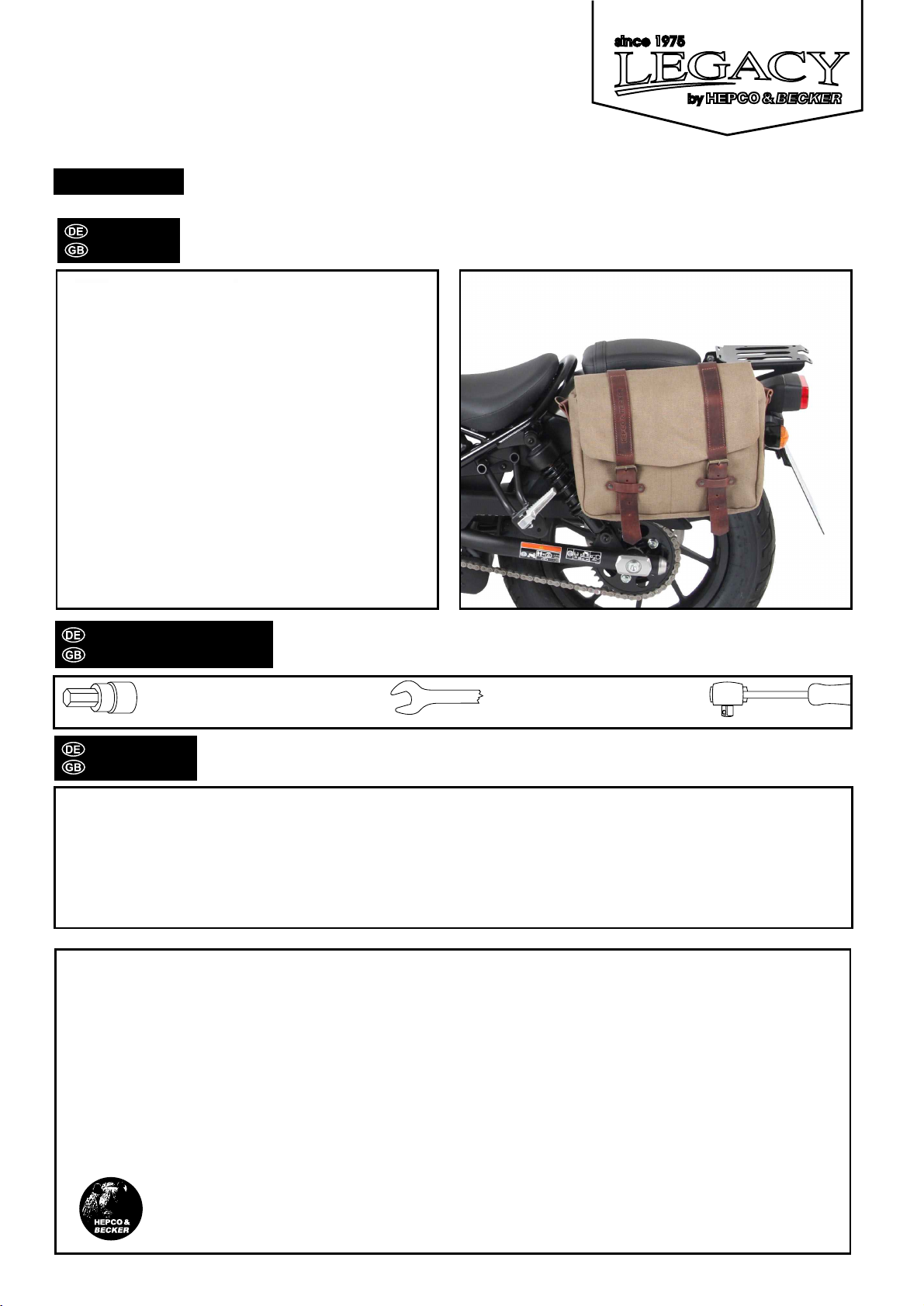

Bild zeigt die Legacy Kuriertasche und die Gepäckbrücke
Picture shows Legacy Courierbag and the rear rack
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
INHALT
CONTENTS
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
660998 01 01 Gepäckbrücke / Rear rack
501998 00 01 Motorschutzbügel / Engine guard
600998 00 01 Sissybar ohne Gepäckbrücke / Sissybar without rack
611998 00 01 Sissybar mit Gepäckbrücke / Sissybar with rack
613998 00 01 Solorack ohne Rückenlehne / Solorack without back rest
612998 00 01 Solorack mit Rückenlehne / Solorack with back rest
506998 00 01 Tankring
700998 00 01 Lampenschutzgitter / Headlight grilles
4x Zylinderschraube ISK M8x35
4x Karosseriescheibe Ø8,4xØ23x2mm
4x Kunststoffscheibe Ø8,4xØ23x2mm schwarz
4x allen screw M8x35
4x body washer Ø8,4xØ23x2mm
4x Plastic washer Ø8,4xØ23x2mm black

2
Montage der Legacy-Halter:
siehe Blatt „Technische Ergänzungsinformationen“
Diese befindet sich im Lieferumfang des Legacy Halter
Sets.
Fastening of the Legacy carrier parts:
see sheet „Technical Supplementary Information“,
included in the Legacy holder set.
Fahrtrichtung
driving direction
4x4x4x
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Legacy Taschenhalter / Legacy holder
HONDA CMX 500 Rebel
ab Baujahr 2017 / from date of manufacture 2017
Artikel Nr.: / Item-no.:
635998 00 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
VORBEREITUNG
PREPARING
Die Originalschrauben am hinteren Kotflügel rechts und links entfernen, diese entfallen.
Dismantle the original screws at the fender right and left - screws are obsolete.
Montage der Halter rechts und links:
Mit den Zylinderschrauben M8x35 an den nun freien Gewindebohrungen. Zwischen Halter und Rahmen jeweils
zum Lackschutz eine Kunststoffscheibe ø8,4xø23x2mm sowie eine Karosseriescheibe ø8,4xø23x2mm fügen.
Mounting the holders right and left:
With the M8x35 allen screws at the now free threaded holes. Place a plastic washer ø8,4xø23x2mm as well as a
body washer ø8,4xø23x2mm between the holder and the frame for paint protection.
Wir empfehlen bei der Verschraubung der Halter Schraubensicherungsmittel Loctite 243 mittelfest zu verwenden.
We recommend using Loctite 243 medium-strength thread locker when screwing the holders.
