hepco & becker 6519510 00 22-00-40 User manual

1
140518
Kombinierbar mit Easy-/Alurack oder Verbreiterung
Carrier can be combined with Easy-/Alurack or Enlargement
Width of the side carrier 55 cm
Baubreite des Kofferträgers 55 cm
Ratsche/Ratchet
Verlängerung/extension
Set
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
Artikel Nr.: / Item-no.: 6519510 00 22-00-40 Koffer silber / Cases silver
Artikel Nr.: / Item-no.: 6519510 00 22-01-40 Koffer schwarz / Cases black
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
Artikel Nr.: / Item-no.: 6519512 00 22-00-40 Koffer silber / Cases silver
Artikel Nr.: / Item-no.: 6519512 00 22-01-40 Koffer schwarz / Cases black
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

2
1x 700009129 Gummipufferset
Rubber buffer set
1x 700010031 Kofferträger rechts - Carrier right
1x 700010032 Kofferträger links - Carrier left
1x 700010033 Halteadapter rechts - adapter right
1x 700010034 Halteadapter links - adapter left
4x VA-Sechskantschraube M6x16
VA-hexagon bolt M6x16
1x 700010035 Schraubensatz - Screw kit:
1x 700009127 Haltebügel oben - holder top
1x 700009128 Verbindungsbügel - Bracing bow
1x 610219 00 00 Xplorer Koffer Cutout 37 rechts - Xplorer case Cutout 37 right
1x 610220 00 00 Xplorer Koffer Cutout 40 links - Xplorer case Cutout 40 left
ODER
1x 610219 00 01 Xplorer Koffer Cutout 37 rechts - Xplorer case Cutout 37 right
1x 610220 00 01 Xplorer Koffer Cutout 40 links - Xplorer case Cutout 40 left
Rear fairing, rear light and license plate holder must be removed for installation. Therefore we recommend
that installation is carried out in a specialist workshop.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Zur Montage müssen Heckverkleidung, Rücklicht und Kennzeichenhalterung demontiert werden. Wir
empfehlen daher die Montage in der Fachwerkstatt durchführen zu lassen.
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40

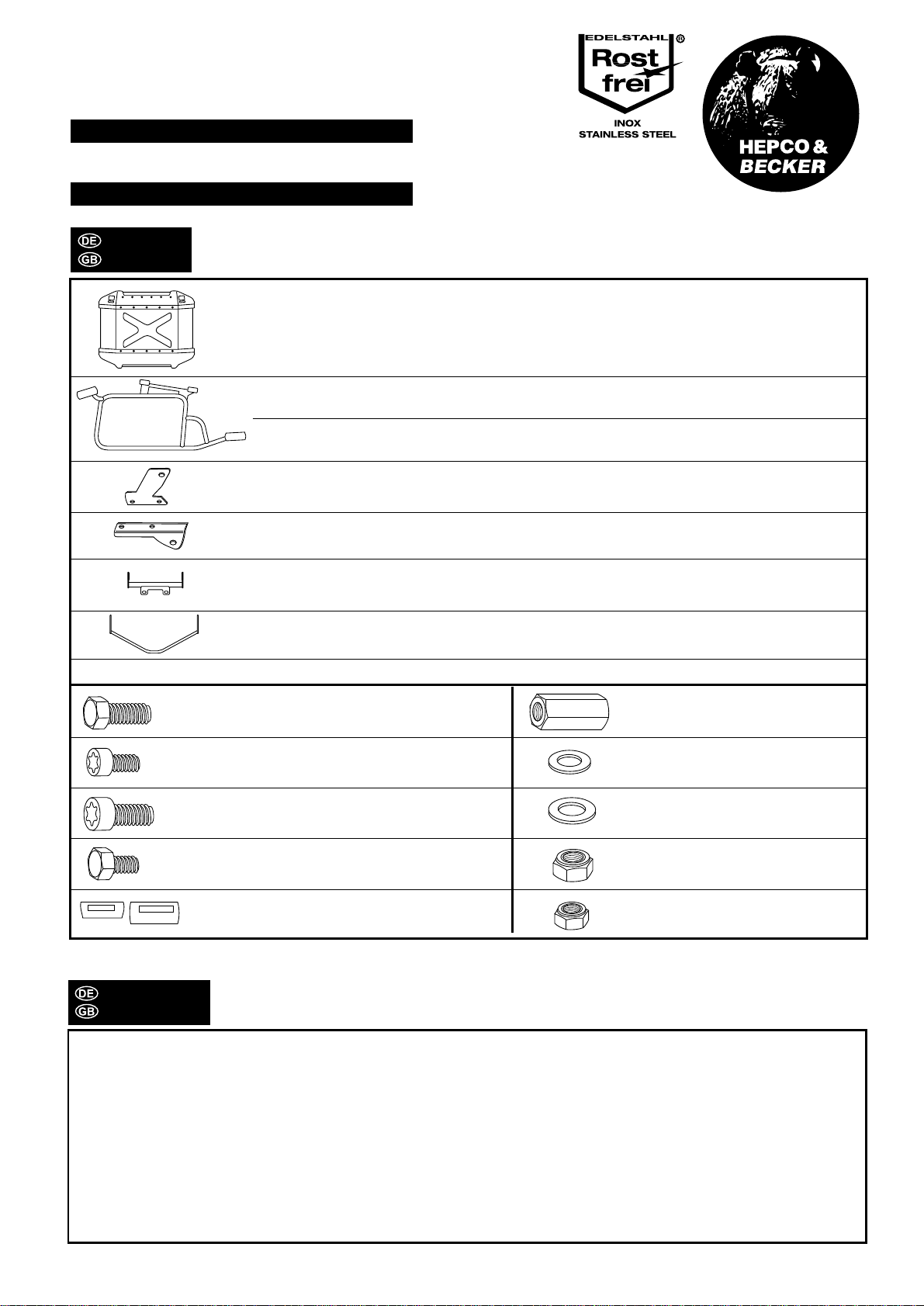

INHALT
CONTENTS
8x VA-U-Scheibe Ø6,4
VA-washer Ø6,4
16x VA-U-Scheibe Ø8,4
VA-washer Ø8,4
4x VA-Selbstsichernde Mutter M8
VA-self lock nut M8
4x VA-Selbstsichernde Mutter M6
VA-self lock nut M6
4x Sechskantschraube M8x25
Hexagon bolt M8x25
4x VA-Torxschraube M6x16
VA-torx screw M6x16
8x VA-Torxschraube ISK M8x25
VA-torx screw M8x25
WICHTIG
IMPORTANT
2x Sechskantdistanz M8x35
Hexagonal spacer M8x35

3
Nur HONDA CRF 1000 L Africa Twin / DCT
Für HONDA CRF 1000 L Africa Twin Adventure Sports siehe Seite 4
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
VORBEREITUNG
PREPARING
Die Sitzbank und die Soziussitzbank
demontieren. Für die Soziussitzbank
die beiden Schrauben im vorderen
Bereich lösen.
Die beiden vorderen Schrauben der
seitlichen Heckverkleidung (Bild 1)
entfernen und die seitliche Verkleidung
abnehmen. Vorsicht, diese ist nur
geklipst (Bild 2).
Die 6 Originalschrauben (Bild 3) der
Originalbrücke entfernen sowie die
beiden hinteren Schrauben L/R neben
dem Rücklicht (Bild 4) und die Brücke
abnehmen.
Remove the seat and the passenger
seat. Loosen the two screws for the
passenger seat in the front area.
Remove the two front screws of the
side rear fairing (Fig. 1) and remove
the side fairing. Caution, this is only
clipped (Fig. 2).
Remove the 6 original screws (Fig. 3)
from the original rack and the two rear
screws L/R next to the tail light (Fig. 4)
and the rack.
1
3
2
4
Demontage des Rücklichts:
Die obere Abdeckung ausklipsen (Bild
5), die Steckverbindung trennen und
mit den beiden Originalschrauben (Bild
6) das Rücklicht ausbauen
Demontage der Kennzeichenhalterung:
Die beiden Originalschrauben
demontieren (Bild 7).
Vorsicht ! Es löst sich direkt die
gesamte Kennzeichenhalterung!
Dismantling the rear light:
Remove the upper cover (Fig. 5),
disconnect the plug connection and
remove the rear light using the two
original screws (Fig. 6).
Disassembly of the license plate holder:
Remove the two original screws
(Fig. 7). Caution ! The entire licence
plate holder is detached directly!
6
5
7

4
Nur HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
Für HONDA CRF 1000 L Africa Twin siehe Seite 3
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
VORBEREITUNG
PREPARING
Die Sitzbank und die Soziussitzbank
demontieren. Für die Soziussitzbank
die beiden Schrauben im vorderen
Bereich lösen (Bild 1).
Die Gepäckbrücke entfernen, hierfür
die 4 Schrauben lösen (Bild 2).
Das Rücklicht entfernen, hierfür die
beiden Muttern und die abgesetzten
Distanzen entfernen (Bild 3).
Rücklichtstecker trennen.
1
3
2
5
4
Anschließend die 4 Schrauben der
Kennzeichenhalterung entfernen und
diese entnehmen. Nun die Schrauben
des Befestigungsadapters entfernen,
diese entfallen.
Then remove the 4 screws of the
license plate holder and remove them.
Now remove the screws of the
mounting adapter, these are obsolete.
Remove the seat and the passenger
seat. Loosen the two screws for the
passenger seat in the front (Fig. 1).
Remove the 4 original screws (Fig. 2)
from the original rack.
Remove the rear light by removing the
two nuts and the remote spacers (Fig.
3). Disconnect the rear light plug.

5
Fahrtrichtung
driving direction
1

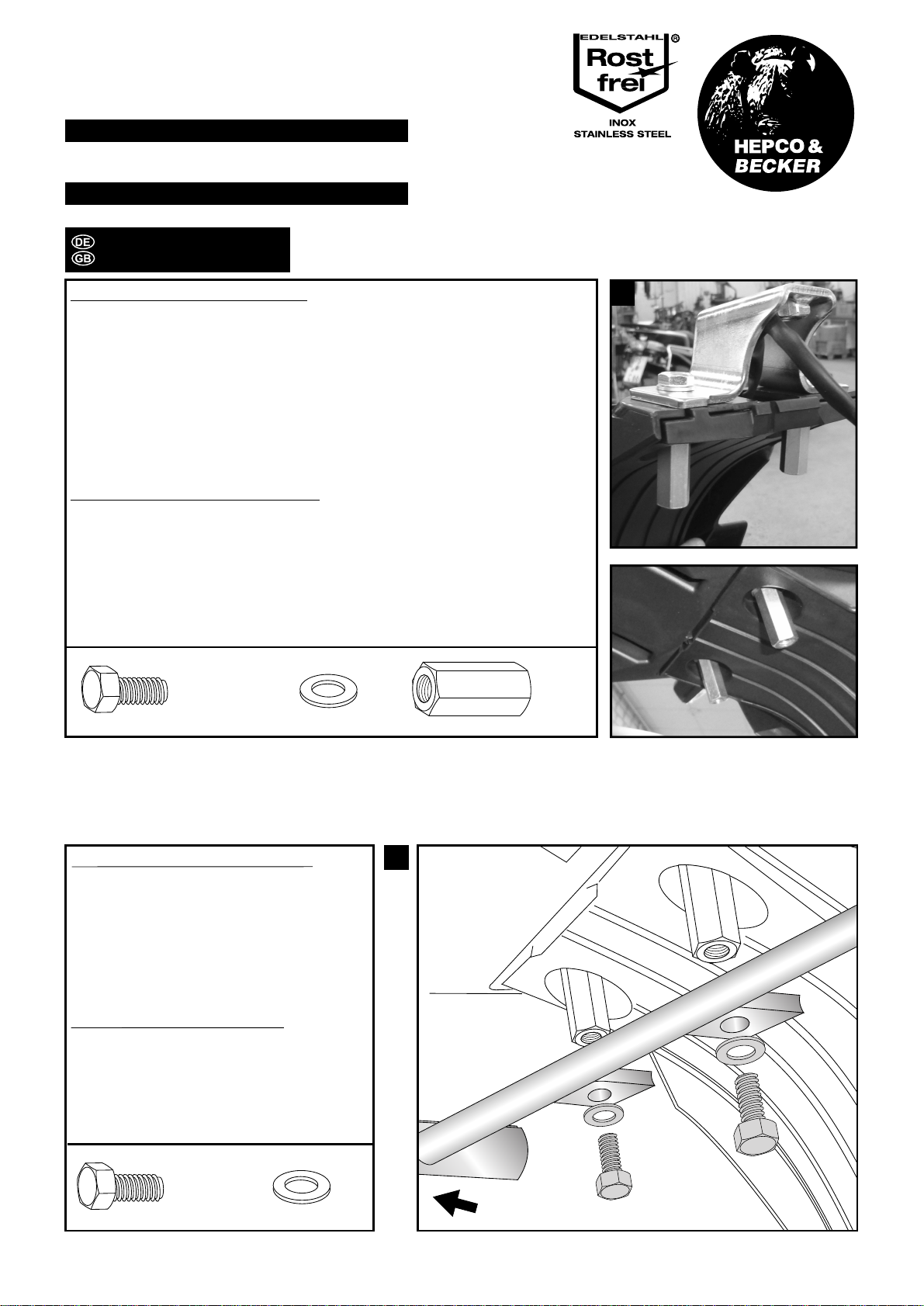

Fastening of the rear adapter:
This is screwed to the previously mounted
hexagonal spacers. Use hexagonal bolts
M8x25 and VA-washers Ø8,4. Insert the
screws with Loctite 243 medium tight
threadlocker!
Montage des Halteadapters hinten:
Dieser wird an die zuvor montierten Sechs-
kantdistanzen angeschraubt. Hierzu die
Sechskantschrauben M8x25 und VA-U-
Scheiben Ø8,4 verwenden. Die Schrauben
mit Schraubensicherungsmittel Loctite 243
mittelfest einsetzen!
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
2x
2x 2x
2x 2x
Montage der Sechskantdistanzen:
Die Sechskantdistanzen M8x35 werden zusammen mit der Kennzeichen-
halterung verschraubt. Hierzu die Sechskantschrauben M8x25 und
VA-U-Scheiben ø8,4 verwenden (Bild 6).
Die Schrauben mit Schraubensicherungsmittel Loctite 243 mittelfest einsetzen!
Beim Verschrauben die Sechskantdistanzen mit einem Gabelschlüssel
SW13 gegenhalten.
Die Kennzeichenhalterung, das Rücklicht, die Originalbrücke, die
Seitenverkleidungen und die Sitzbank wieder in umgekehrter Reihenfolge
montieren.
Assembly of the hexagonal spacers:
The hexagonal spacers M8x35 are screwed together with the licence plate
holder. Use hexagonal bolts M8x25 and VA-washers ø8,4 (Fig.6).
Insert the screws with Loctite 243 medium tight threadlocker!
When screwing together, hold the hexagonal distances with an open-ended
wrench SW13.
Mount the license plate holder, the rear light, the original bridge, the side
panels and the seat in reverse order.
6

6
2
Fastening of the front adapter left/right:
Remove the original screws of the pillion
footrest, screws are obsolete. The adapters
are screwed between the frame and the
footrest with VA-torx screws M8x25 and VA-
washers ø8,4.
Tip: Cover the muffler with a cloth or similar so
that it does not scratch!
Montage der vorderen Halteadapter
links/rechts:
Die Originalschrauben der Soziusrasten
entfernen, diese entfallen. Die Halteadapter
werden zwischen Fahrzeugrahmen und
Soziusrasten verschraubt. Hierzu die VA-
Torxschrauben M8x25 mit den
VA-U-Scheiben ø8,4 verwenden.
Tipp: Den Auspuffendtopf mit einem Tuch o.ä.
abdecken, damit dieser nicht verkratzt!
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

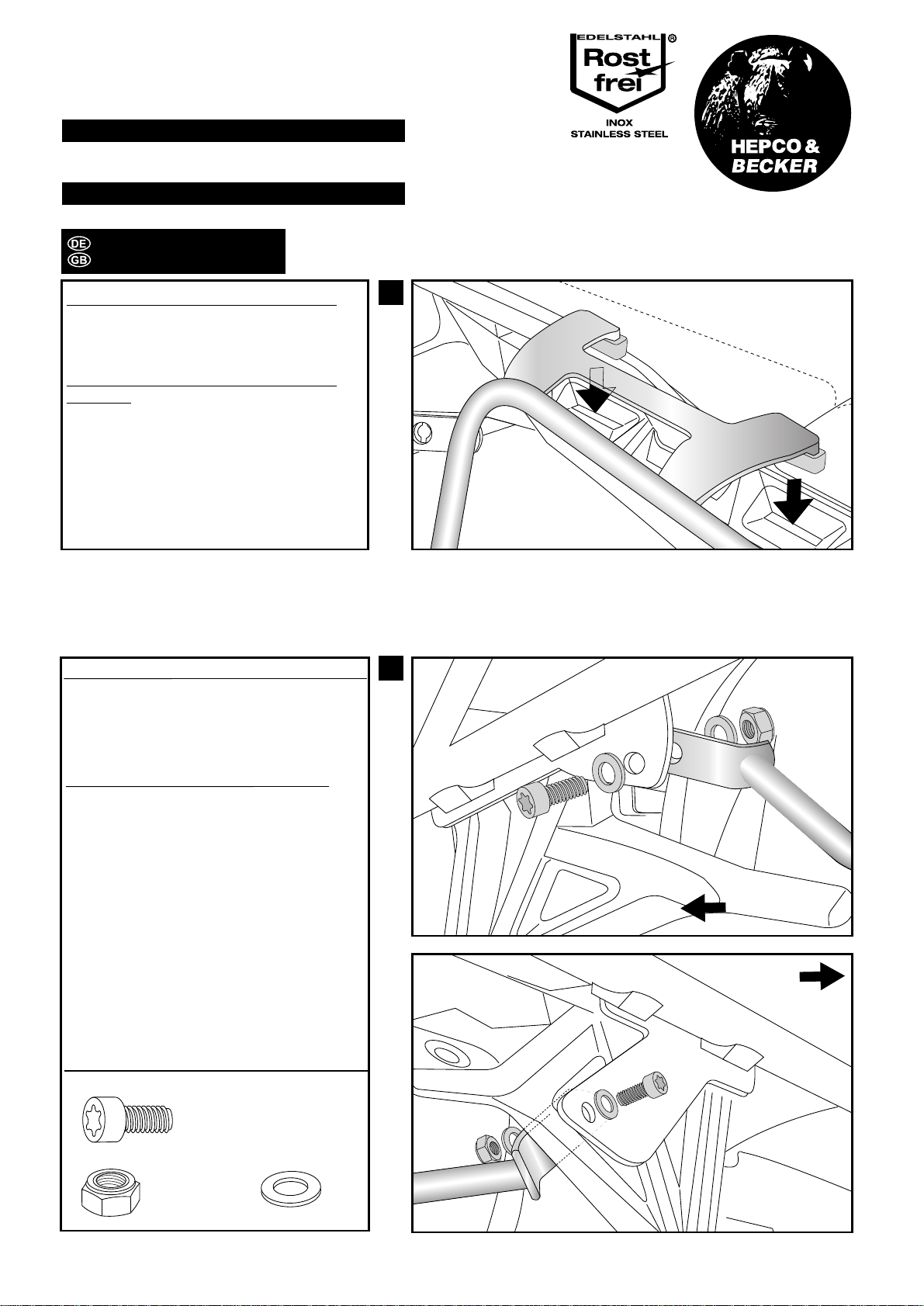

Auf die Einhängelaschen der beiden Kofferträger die Gummipuffer
aufschieben. Die Gummipuffer sind nummeriert in Fahrtrichtung
gesehen:
1: vorne links 2: vorne rechts 3: hinten links 4: hinten rechts
Slide the rubber buffer over the bayonets of the side carrier. The
rubber buffers are numbered, in driving direction:
1: front left 2: front right 3: rear left 4: rear right
Fahrtrichtung
driving direction
Fahrtrichtung
driving direction
Die Edelstahl-Schrauben vor der Montage einfetten.
Grease the stainless steel screws before mounting.
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
4x 4x

Montage Kofferträger links/rechts mitte:
Die Kofferträger in die beiden
vorgesehenen Öffnungen am Fahrzeug
einhängen.
7
Fastening of the side carrier left and
right top:
Hang side the side carriers in the two
holes provided on the bike.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
3
Montage der Kofferträger vorne links/rechts:
An den montierten Halteadaptern.
Hierzu die VA-Torxschrauben M8x25 mit den
VA-U-Scheiben ø8,4 und VA-
selbstsichernden Muttern M8 verwenden.
Fahrtrichtung
driving direction
4
Fahrtrichtung
driving direction
Fastening of the carrier left + right front:
The carriers will be fixed to the adapters
with VA-torx screws M8x25, VA-washers
ø8,4 and VA-self lock nuts M8.
2x 4x
2x
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40

8
Befestigung des Verbindungsbügels:
Zwischen den Trägern.
Die Verschraubung erfolgt mit den VA-
Sechskantschrauben M6x16 sowie
VA-U-Scheiben Ø6,4.
Fastening of the bracing bow:
betwwen the carriers with VA-hexagon bolts
M6x16 and VA-washers ø6,4.
4x 4x
Fastening of the carrier left + right rear:
The carriers will be fixed to the top holder
with VA-torx screws M8x25, VA-washers ø8,4
and VA-self lock nuts M8.
2x 4x
2x
5
6
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
Montage der Kofferträger links und
rechts hinten:
Am Haltebügel. Hierzu die VA-Torx-
schrauben M8x25 mit den VA-U-Scheiben
ø8,4 und VA-selbstsichernden Muttern M8
verwenden.

9
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
4x
4x 4x
Fastening of adapter to hook in the fixing lock
To mount the metal adapter on the carrier use VA-torx screws
M6 x16, washers ø6,4 and self lock nuts M6.
The adapters are enclosed with the side cases.
Montage des Metalladapters zum Einhaken des Kofferhalteschlosses
Die Adpater werden mit den VA-Torx Schrauben M6 x 16,
U-Scheiben ø6,4 und selbstsichernde Muttern M6 am Kofferträger
verschraubt. Die Adapter müssen auf die Kofferschlösser ausgerichtet
werden.
Die Metalladapter liegen den Koffern bei.
Zubehör / Accessory:
Werkzeugbox für Cutout-Kofferträger
Art.Nr.: 7419510 00 01
Tool box for cutout case carrier
Product No.: 7419510 00 01
Cutout Set EDELSTAHL / STAINLESS STEEL
Kofferträger festverschraubt / Side carrier firmly bolted
HONDA CRF 1000 L Africa Twin Adventure Sports / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519510 00 22-00-40 / 6519510 00 22-01-40
HONDA CRF 1000 L Africa Twin / DCT
ab Baujahr 2018 / from date of manufacture 2018
6519512 00 22-00-40 / 6519512 00 22-01-40
Als weiteres Zubehör lieferbar / Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
6629512 01 01 6629510 01 01 Easyrack
6559512 01 01 6559510 01 01 Alurack
8009512 00 01 8009510 00 01 Verbreiterung / Enlargement
5019512 00 22 5019510 00 22 Motorschutzbügel, Edelstahl / Engine guard, Stainless steel
42129512 00 01 42129510 00 01 Griffschutz / Handle protection
7009512 00 01 7009510 00 01 Lampenschutzgitter / Headlight grilles
5059512 00 01 5059510 00 01 Hauptständer / Center stand
Africa Twin Africa Twin Adventure Sports
HINWEISE ZUR KOFFERMONTAGE
HINT: ASSEMBLING SIDE CASES
