Heylo HL 800 User manual

www.heylo.de
Stand: 12/2020
Art.-Nr. 1 960 007
HL 800 LUFTREINIGER
BEDIENUNGSANLEITUNG
USER MANUAL
DE Design-Luftreiniger
EN Design-air cleaner

2
DE
EG-Konformitätserklärung, IIA
Gemäß der EG-Richtlinie für Maschinen 2006/42/EG,
Für Gerätebaureihe: Luftreiniger
Typ: HL 800
HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen, wenn sie gemäß
Bedienungsanleitung und nach den anerkannten Regeln der Technik installiert, gewartet und gebraucht
werden, den grundlegenden Sicherheits- und Gesundheitsanforderungen der Richtlinie „Maschinen“,
sowie folgenden Bestimmungen und Normen entsprechen.
Zutreffende EG-Richtlinien:
Maschinenrichtlinie 2006/42/EG
Niederspannungsrichtlinie 2014/35/EU
EMV –Richtlinie 2014/30/EU
Bei eigenmächtigen Veränderungen der Maschinen verliert die Erklärung ihre Gültigkeit.
Angewandte Normen:
DIN VDE 0700 Teil 1 und Teil 30
DIN EN 55014-1:2012-05
DIN EN 60 335-1
DIN EN 60 335-2-69
Achim, 11.11.2020 …………………….…….……………..
Dr. Thomas Wittleder
- Geschäftsführer -
-----------------------------------------------------------------------------------------------------------------
Inhaltsverzeichnis
1. Allgemeines .......................................................................................................................................... 3
2. Lieferumfang ........................................................................................................................................ 3
3. Sicherheitshinweise............................................................................................................................... 4
4. Anwendung / Einsatzbereiche ............................................................................................................... 4
5. Inbetriebnahme / Bedienung ................................................................................................................. 5
6. Filterwechsel (Filter Installation)............................................................................................................. 7
7. Reinigung und Filterwechsel ................................................................................................................. 9
8. Aufstellrichtlinien ................................................................................................................................ 10
9. Außerbetriebnahme und Entsorgung .................................................................................................. 11
10. Technische Daten.............................................................................................................................. 11
11. Instandhaltung / Fehlersuche............................................................................................................. 12
12. Optionales Zubehör .......................................................................................................................... 13

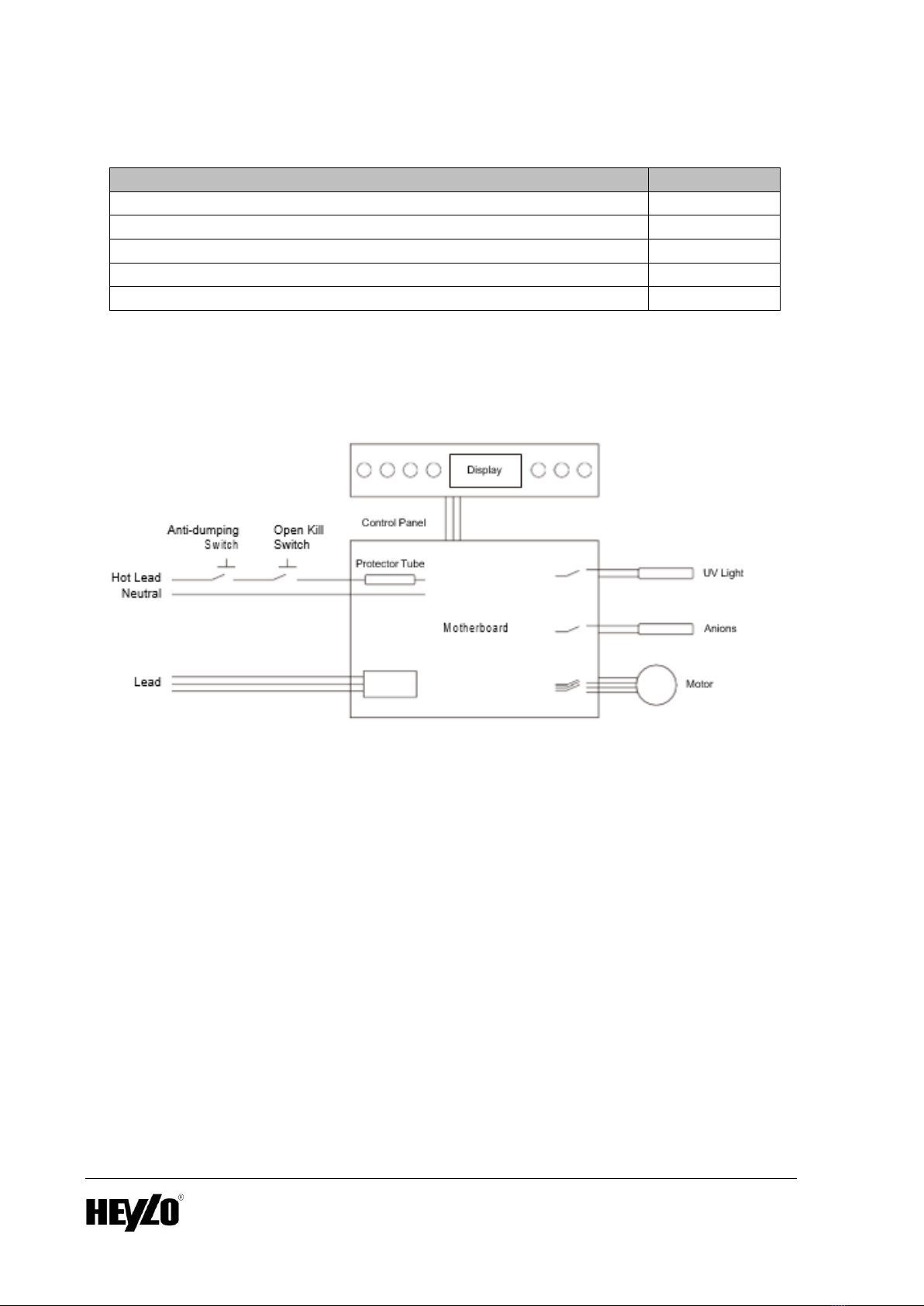

13. Schaltplan......................................................................................................................................... 13

3
DE
1. Allgemeines
ACHTUNG: Vor Inbetriebnahme unbedingt lesen!
Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der
Gewährleistungsanspruch. Für Schäden bzw. Folgeschäden, die daraus entstehen, übernimmt der
Hersteller keine Haftung.
Der HL 800 ist ein mobiles Luftfiltergerät. Luft wird aus der Umgebung angesaugt und durch ein 4stufiges
Filtersystem geleitet. Die Filterstufen bestehen aus einem Vorfilter und einem 2in1-Kombifiltern für Gase
und Partikel sowie einem Plasmagenerator
Die einzelnen Stufen haben die folgenden Funktionen:

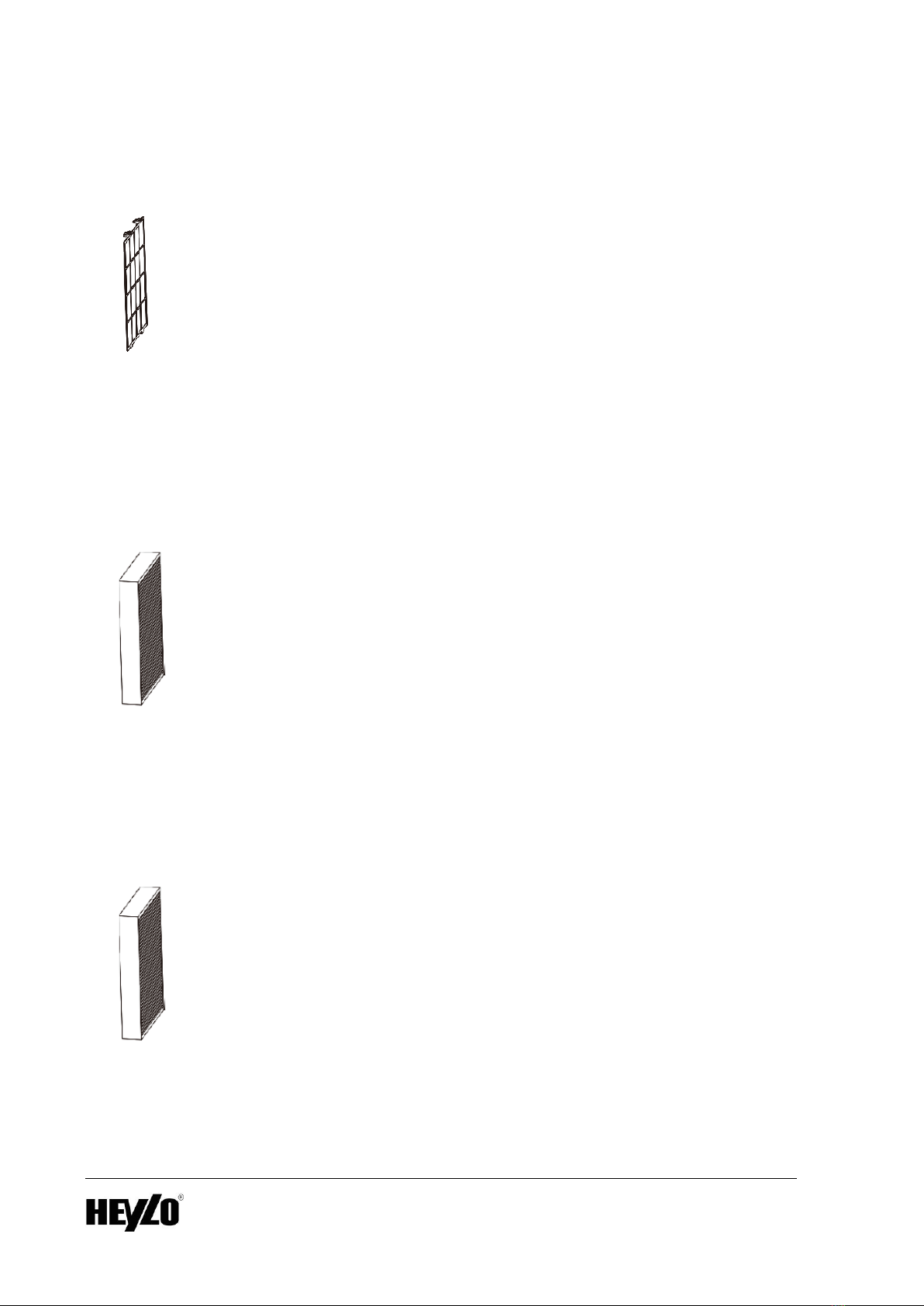

1. Stufe
Vorfilter
Als Vorfilter wird ein waschbarer Kunststofffilter verwendet. Der Vorfilter filtert grobe Staubpartikel von
mehr als 5 Mikrometern, wie z.B. Hausstaub, Schuppen, Pollen. Der Filter kann mit Wasser ausgewaschen
werden und somit mehrfach verwendbar. HEYLO empfiehlt, den Vorfilter jährlich auszutauschen.
2. + 3. Stufe
Effektiver Formaldehydfilter
Der Formaldehydfilter mit Aktiv-Kohle reinigt die Luft von unerwünschten Gerüchen, Gasen und
Stoffe Außerdem reinigt er die Luft in kürzester Zeit von gesundheitsschädlichem Formaldehyd.
Die Stoffe werden von der Aktivkohle absorbiert und wenn der Filter gesättigt ist, muss dieser
ausgewechselt werden. HEYLO empfiehlt dies alle 6 Monate.
Bei starken Geruchsverschmutzungen, wie z.B. Zigarettenrauch, kann auch ein häufigerer
Wechsel sinnvoll sein.
Hocheffizienter HEPA-Filter (Schwebstofffilter)
Der HEPA-Filter filtert Luftkeime, Rauch- und Staubpartikel bis 1µm Größe mit einer Rate von 99% oder
mehr. In Kombination mit dem multifunktionalen Filter kann der HEPA-Filter mikroskopische Partikel mit
einem Durchmesser von mehr als 20 Nanometern herausfiltern, einschließlich bakterieller Schimmel,
Staub, Allergene und einiger Viren. Nach Angaben der Weltgesundheitsorganisation sind das Corona
Virus, Vogelgrippevirus, das Influenzavirus und die Legionellen-Bakterien größer als 20 Nanometer.
4.Stufe
Ionisierung
Durch das Anlegen starker elektrischer Felder können Ionisatoren einzelne Luftteilchen elektrisch aufladen
und so die Ionenkonzentration in der Raumluft erhöhen. Die geladenen Teilchen sind reaktiver und
können so Geruchsmoleküle und andere Schadstoffe zerstören. Gleichzeitig ziehen sich verschieden
geladene Partikel an und formen größere Klümpchen, die schneller zu Boden sinken und sich leichter aus
der Luft filtern lassen.
2. Lieferumfang
▪1 x Filtergerät HL 800
▪1 x Vor- Filter
▪1 x Hauptfilter als Kombifilter
▪1 x Fernbedienung
▪1 x Gebrauchsanweisung

4
DE
3. Sicherheitshinweise
Zielgruppe: Das Handbuch ist für den Benutzer bestimmt, der das Gerät aufstellt und bedient.
Copyright: Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher
Genehmigung von HEYLO GmbH gestattet!
Vorbehalt: HEYLO GmbH behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen
und Verbesserungen am Produkt und Handbuch vorzunehmen.
Entsorgung: Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies
gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen.
Von Kindern fernhalten: Kinder nicht mit dem Gerät oder in der Nähe des Geräts spielen lassen.
Elektrischer Anschluss: Der Luftreiniger HL 800 ist für den Betrieb mit 230 V / 50 Hz ausgelegt. Der
Anschluss muss mit 10A abgesichert sein.
Nur mit Schukostecker und Schukosteckdosen verwenden! Genutzte Steckdosen müssen geerdet sein und
über einen Fehlerstromschutzschalter mit mind. 30 mA abgesichert sein.
Stromkabel vor Beschädigung schützen: Das Gerät niemals mit beschädigtem Stromkabel benutzen.
Wenn das Stromkabel beschädigt ist, muss es durch ein Kabel derselben Art und Bemessung ersetzt
werden.
Verlängerungskabel: Nur zugelassene Verlängerungskabel benutzen!
Mit Sorgfalt behandeln: Das Gerät nicht fallen lassen oder werfen, da es sonst zu Beschädigungen von
Bauteilen oder der Verdrahtung kommen kann.
Auf einer festen Fläche arbeiten: Das Gerät immer auf einer festen, ebenen Fläche aufstellen.
Trocken halten: Das Gerät darf nicht in Pfützen oder stehendem Wasser betrieben werden. Nicht im
Freien aufbewahren oder betreiben. Wenn die elektrische Verdrahtung oder Teile des Geräts nass werden,
ist das Gerät vor der Wiederbenutzung gründlich zu trocken.
Luftöffnungen freihalten: Die Luft Ein- und Auslässe nicht abdecken oder blockieren.
Umgebung: Nicht in explosionsgefährdeten Bereichen einsetzen.
4. Anwendung / Einsatzbereiche
In unbehandelter Raumluft finden sich normalerweise zahlreiche Krankheitserreger. Zu dieser Gruppe
gehören Schimmelsporen, Bakterien, Tierhaare und vor allem Hausstauballergene (Milbenkot,
Exkremente), aber auch Schwermetalle, Ruß und Mineralfasern. Besonders an warmen Tagen oder
während der Heizperiode entwickeln sich große Mengen dieser Schwebstoffe und werden mit dem
Hausstaub in der Raumluft verwirbelt. Nach der Aufnahme über die Atemwege gelangen die Partikel dann
mit unseren Schleimhäuten in Kontakt und lösen die bekannten Allergiesymptome aus.
Die HEYLO Luftreiniger können die Konzentration dieser Schwebstoffe und Gase deutlich reduzieren, um
eine gesunde Raumluft zu erzeugen.
Die Geräte werden typischerweise in den folgenden Bereichen eingesetzt:
Private Wohnungen, Büroräume, Konferenz und Schulungsräume, Schulen und Behörden, Praxen und
Fitnesscenter.
In allen Bereichen, in denen sich Menschen aufhalten, kann mit den Geräten die Luftqualität erheblich
verbessert werden.

5
DE
In Bereiche, in denen Krankheitserreger wie Bakterien und Viren vorhanden sein können, kann das
Infektionsrisiko vermindert werden.

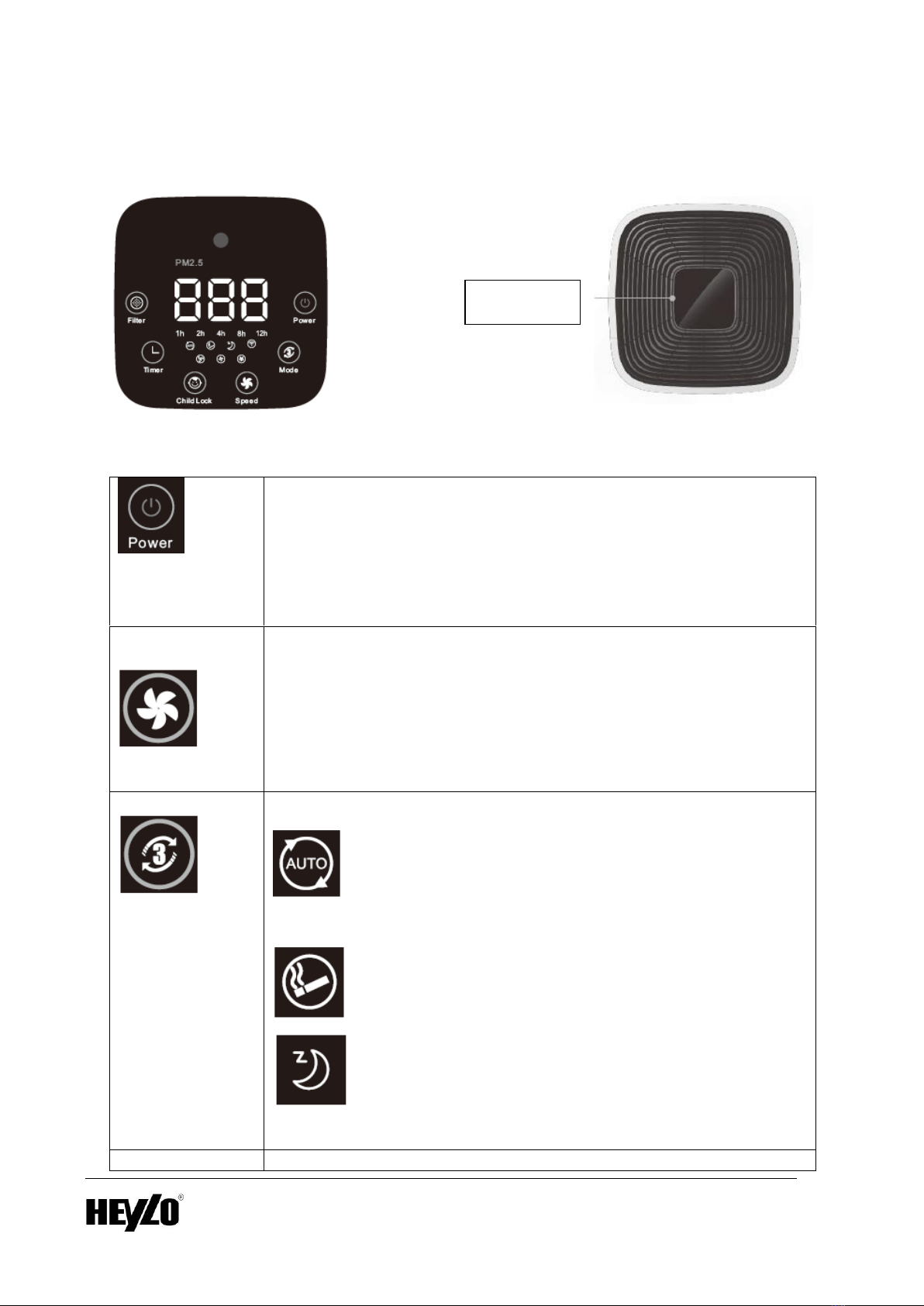

5. Inbetriebnahme / Bedienung
Zum Ein-/Ausschalten des Gerätes drücken Sie die die Power-Taste, um das
Gerät zu starten.
Sie starten im automatischen Modus.
In dieser Betriebsart wird die Motordrehzahl durch einen Sensor gesteuert.
Die Geschwindigkeit des Lüftermotors regelt sich automatisch in drei Stufen,
abhängig von der Luftqualität. Je mehr Partikel in der Luft, desto höher die
Drehzahl des Lüftermotors.
Zum Ausschalten drücken Sie die Taste erneut und das Gerät geht in den
Standby Modus.
Drücken Sie auf die Taste „Speed“, um die Lüfterdrehzahl zu verändern. Durch
wiederholtes Antippen können Sie 3 Luftleistungsstufen wählen.
Mit der Taste Mode können sie 3 Programme wählen:
Im Automatik Modus wählt das Gerät je nach Luftqualität
selbstständig die passende Lüfterstärke. Nachts regelt das Gerät
automatisch herunter. Die Ionisierungsfunktion ist in Betrieb.
Das Turboprogramm ist sinnvoll bei starken Luftverunreinigungen
z.B. durch Zigarettenrauch. Das Gerät läuft dann auf höchster
Lüfterstufe.
Drücken Sie die Taste „Sleep“, um das Gerät manuell in der
leisesten Stufe zu betreiben. Der Automatik-Modus wird damit
beendet. Es schalten sich alle Lichter und Displays aus und der
Lüfter läuft in der kleinsten Stufe. Er reagiert nicht mehr auf den
Luftsensor.
Luftqualität

6
DE

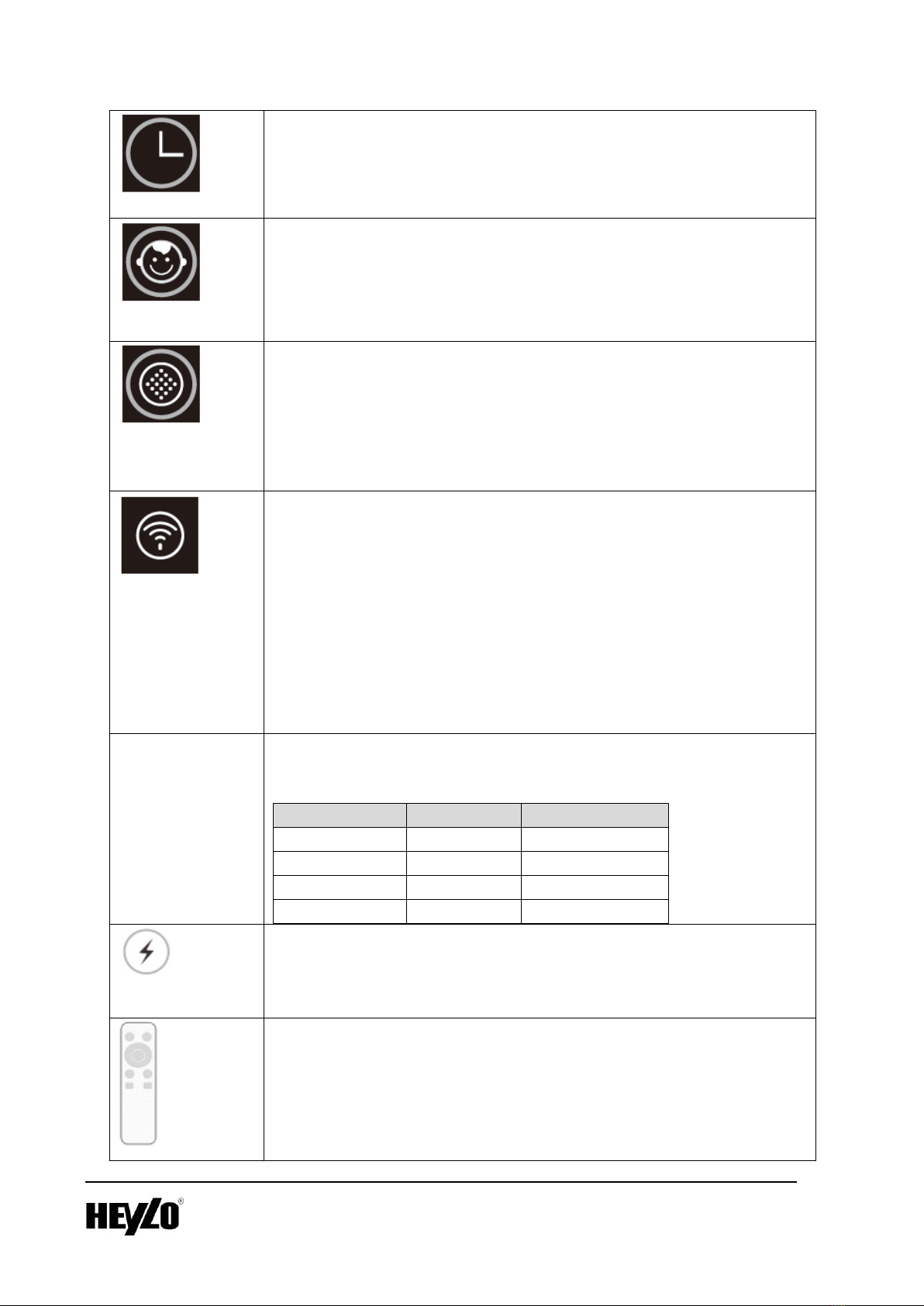

Wenn das Gerät eingeschaltet ist, können Sie mit der Taste „Timer“ das Gerät
automatisch für eine bestimmte Zeit laufen lassen. Der Zeitraum lässt sich von 30
Minuten bis 12 Stunden auswählen. Sie drücken die Taste so oft, bis die
gewünschte Zeit im Display erscheint. 5 Sekunden nach der letzten Betätigung
schaltet das Gerät zurück in die Anzeige der Luftqualität (PM2.5 Wert). Um die
Timer-Funktion wieder auszuschalten, drücken Sie die Taste so lange bis keine
der Stundenanzeigen unter dem Display mehr leuchten.
Drücken Sie die Taste „Child Lock“, um die Kindersperre zu aktivieren. Halten
Sie die Kinderschlosstaste 5 Sekunden lang gedrückt, um die Funktion wieder zu
beenden.
Die Filteranzeige leuchtet rot nach 3000 h Betriebszeit.
Sie sollten dann die Hauptfilter austauschen.
Die Anzeige können Sie zurücksetzten in dem sie die Taste für 3 sek. drücken.
Dann startet der Filter-Timer wieder von vorne.
WIFI Funktion
Um die WIFI Funktion einzuschalten, halten Sie die Modustaste 5 Sekunden lang
gedrückt (ohne das Gerät einzuschalten).
Das WiFi-Muster wechselt in den Flash-Status. Jetzt das Mobiltelefon in den
Koppelmodus versetzten. APP und Maschine sind gekoppelt. Weitere
Informationen finden Sie in den WLAN-Anweisungen für das Mobiltelefon.
Nachdem das Pairing erfolgreich war, wird das WiFi-Muster angezeigt.
Wenn sich das Gerät in einer Umgebung befindet, in der kein WLAN vorhanden
ist, leuchtet das WIFI Symbol nicht. Nach dem Einschalten des Geräts blinkt das
WiFi Symbol langsam. Erst wenn das WiFi-Signal empfangen wird, leuchtet die
Anzeige dauerhaft.
Jetzt kann das Gerät im Standby sowie im Betriebsmodus über das Mobiltelefon
bedient werden.
Anzeige der Luftqualitätsanzeige
PM2.5 Wert
Luftqualität
Anzeigenfarbe
kleiner 100
sehr gut
grün
101-200
gut
blau
201-300
nicht gut
orange
➢300
schlecht
rot
Lichtsensor:
Im Auto-Modus wird das Produkt in den Ruhemodus versetzt, wenn das
Umgebungslicht den Wert <5× unterschreitet. Es verlässt den Ruhemodus
wieder, nachdem das Umgebungslicht den Wert <5× für 3 Minuten
überschritten hat und wechselt dann wieder in den Auto-Modus.

7
DE
Dieses Produkt wird mit einer Fernbedienung ausgeliefert, die mit 3V Lithium-
Trockenzellen gespeist wird. (Entnehmen Sie die Trockenzellen bitte, wenn Sie
die Fernbedienung für einen längeren Zeitraum nicht verwenden.) Die
Bedienelemente auf der Bedienoberfläche am Gerät und auf der Fernbedienung
entsprechen sich unmittelbar: Alle Funktionen und Betriebsarten sind
grundsätzlich identisch.

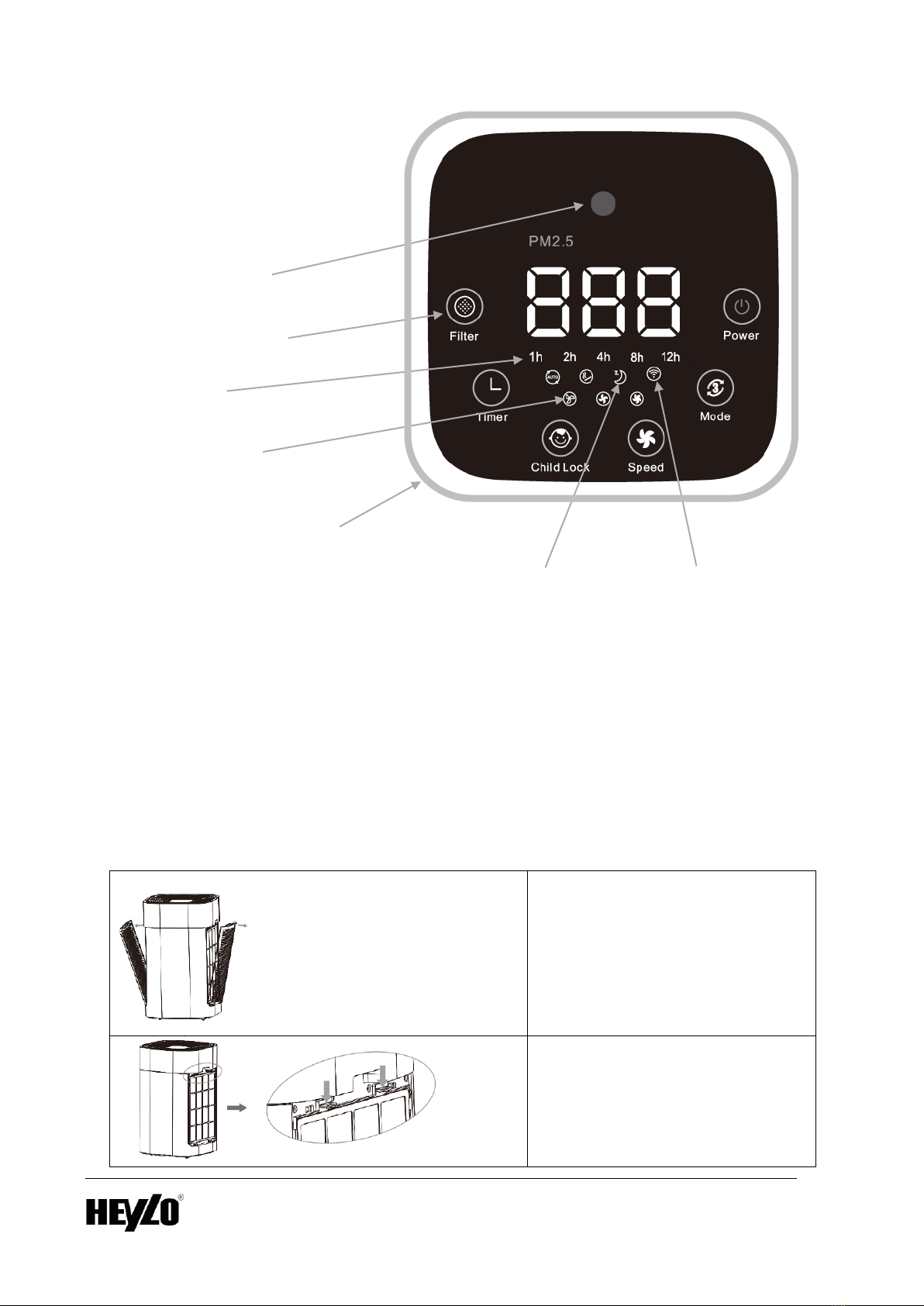

Anzeigen:
Lichtsensor
Filteranzeige
Timer
Lüfterstufe
Luftqualitätsanzeige
Nachtmodus WIFI
6. Filterwechsel (Filter Installation)
Der Haupt-Filterwechsel wird vom Gerät angezeigt.
Die Vorfilter sollten Sie regelmäßig mind. 1 x im Monat reinigen.
Alle 3000 Stunden (ca. 2x im Jahr) blinkt die Filteranzeige.
Nach dem Tausch des HEPA-Filters setzen Sie die Anzeige zurück, indem Sie die „Filter“Taste 5 Sekunden
lang betätigen.

8
DE

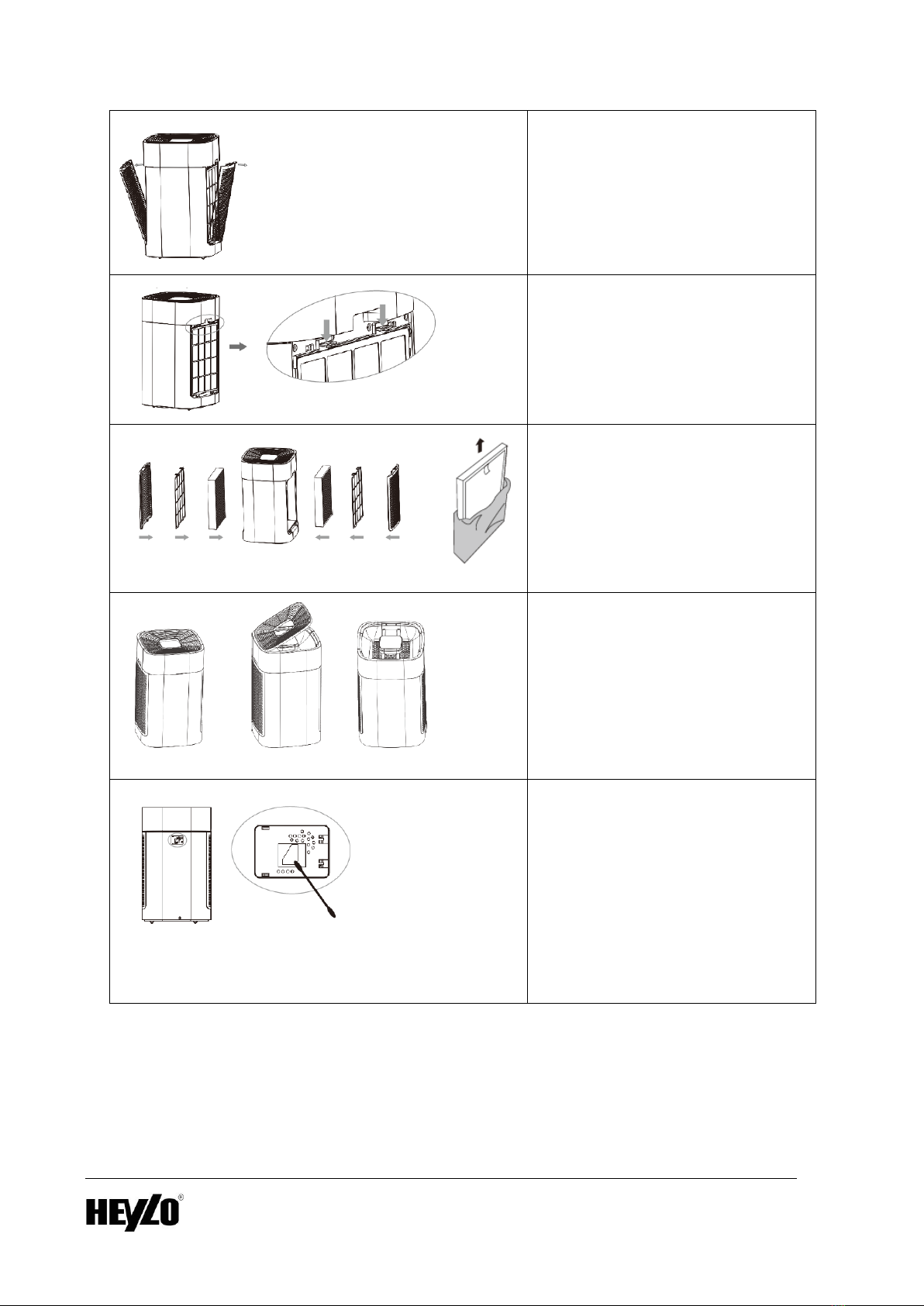

Entfernen Sie die Front-Abdeckung
beider Seiten.
Entfernen Sie die Vorfilter.
Drücken Sie die beiden Laschen des
Vorfilters nach unten, um den Vorfilter
zu entnehmen.
Den Hauptfilter können Sie an der
kleinen Lasche aus dem Gerät ziehen.
HINWEIS: Bitte darauf achten, dass das
Halteband nach Außen zeigt.
HINWEIS: Vor der ersten Benutzung
müssen die Filter aus Ihrer
Schutzverpackung genommen werden.
Zum Reinigen des Luftauslasses heben
Sie das Gitter an der Seite mit dem Δ
Symbol heraus.
Jetzt können Sie den Bereich mit einem
Staubtuch reinigen.

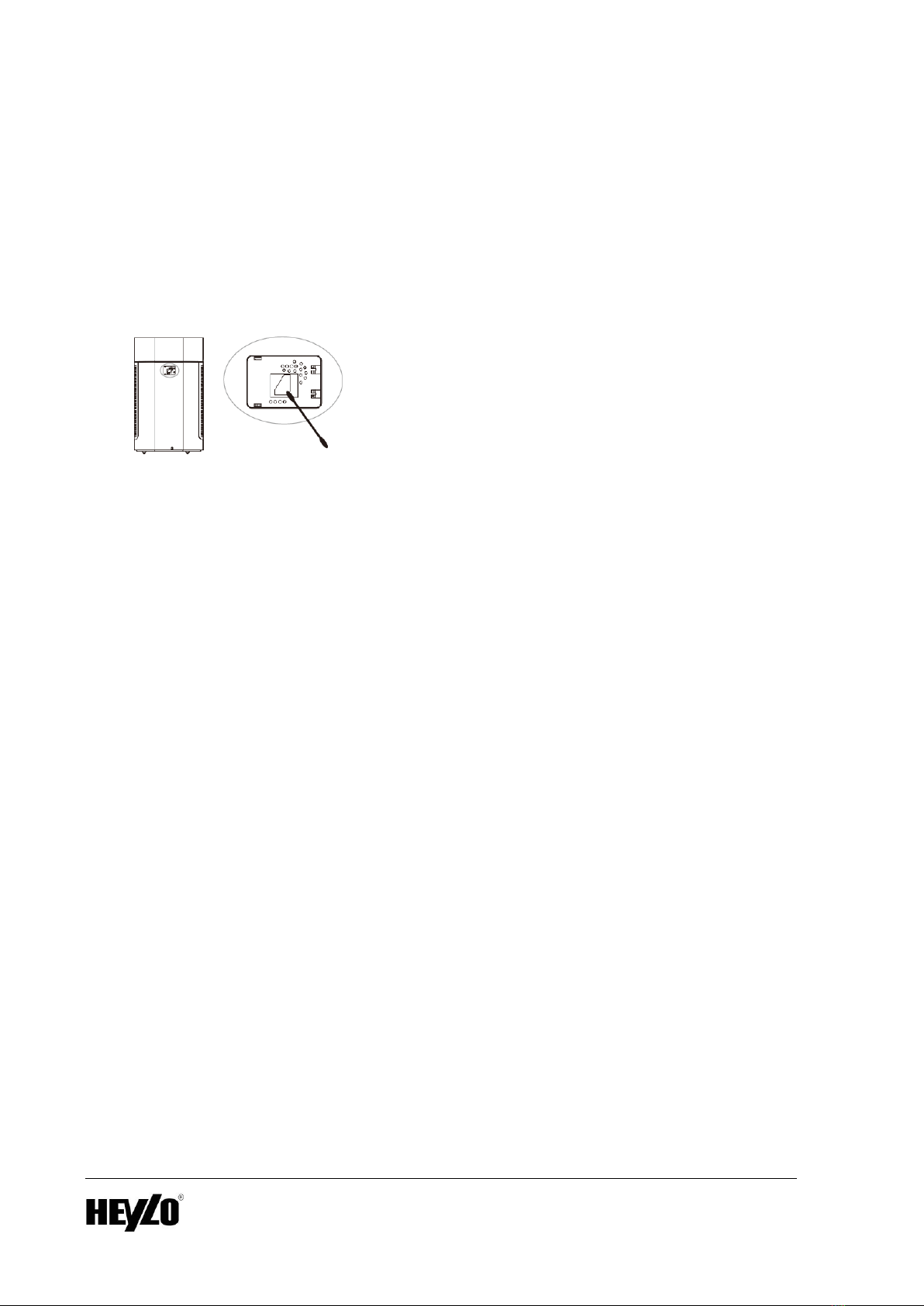

Reinigen des Luftqualitätssensors
Auf der Rückseite des Gerätes befindet
sich eine Klappe, hinter der der Sensor
verbaut ist.
Öffnen Sie die Klappe und reinigen den
Sensor vorsichtig mit einem
Wattestäbchen.
HINWEIS: Dies sollten Sie alle 2 Monate
durchführen oder wenn die Anzeige
dauerhaft eine schlechte Qualität
anzeigt.
Entsorgung der Filter: Die Filter können im Hausmüll entsorgt werden.
Wurde das Gerät in schadstoffbelasteter Luft eingesetzt, sind die verbrauchten Filter luftdicht in Säcke zu
verpacken und fachgerecht zu entsorgen.
Bei Kontamination mit Viren bitte Wartezeit einplanen, in der die Viren absterben können, oder
Handschuhe und Schutzmaske (mind. FFP2) beim Filterwechsel tragen.

9
DE
7. Reinigung und Filterwechsel
Vorfilter:
Aluminium Vorfilter (Grobstaubfilter) Klasse G4 nach EN 779
▪Vorfilter für die Hauptfilter
▪Filter für spezifisch große Stäube bis 3 µm
▪Abscheidegrad 85-98% bei 10 µm und 30-55% bei 1 µm
▪Aufnahme von Grobstäuben
Reinigung und Filterwechsel:
▪Die Oberfläche kann mit einem Staubsauger abgesaugt werden.
▪Der Filter kann auch mit klarem Wasser ausgewaschen werden, aber er muss
vollkommen trocken sein, bevor er wieder eigesetzt wird.
Reinigung 2 x im Monat und Filtertausch alle 2 Jahre
Hauptfilter (Standard):
Kombifilter aus Kohlefilter und Schwebstofffilter EPA H11
▪für Schwebstoffe und Partikel bis 1 µm
▪Abscheidegrad 99,9%
▪geeignet für Räume mit hohen Anforderungen
Reinigung und Filterwechsel:
▪Die Oberfläche kann mit einem Staubsauger vorsichtig abgesaugt werden.
Reinigung alle 2 Monate und Filtertausch 2 x im Jahr
Optionaler Virenfilter:
Kombifilter aus Kohlefilter und Schwebstofffilter HEPA H14
▪für Schwebstoffe und Partikel bis 1 µm
▪Abscheidegrad 99,995 %
▪geeignet für Räume mit höchsten Anforderungen, in Laboren, in der Industrie sowie
in der Medizin.
Reinigung und Filterwechsel:
▪Die Oberfläche kann mit einem Staubsauger vorsichtig abgesaugt werden.
Reinigung alle 2 Monate und Filtertausch 2 x im Jahr

10
DE
Ionisierer
Der Plasmagenerator sitzt im inneren des Gerätes und kann nicht getauscht werden.
Partikelsensor
Für die Luftqualitätsanzeige misst ein Sensor die Partikel in der Raumluft. Dieser Sensor sollte ebenfalls
regelmäßig gereinigt werden.
Öffnen Sie hierzu die Klappe auf der Rückseite des Gerätes (Bild1) und wischen Sie den Sensor vorsichtig
mit einem Wattestab sauber.
8. Aufstellrichtlinien
Bei gewerblicher Nutzung sind für die Aufstellung und Anwendung des Luftreinigers HL 800 die
gesetzlichen Vorschriften des jeweiligen Landes zu beachten. In Deutschland sind unter anderem die
folgenden Vorschriften zu beachten:
▪Arbeitsstättenverordnung §§ 5 und 14
▪Arbeitsstättenrichtlinie ASR 5
▪Unfallverhütungsvorschriften VBG 43
▪Gefahrstoffverordnung vom 01.01.2005
▪BGR 128 (Berufsgenossenschaft)
▪TRGS 519 (bei Arbeiten mit Asbest)
(erhältlich bei: Deutsches Informationszentrum für technische Regeln (DITR) im DIN, Burggrafenstraße 6,
10787 Berlin).
HEYLO übernimmt keine Haftung für Schäden, die aus unsachgemäßer und regelwidriger
Aufstellung und Anwendung des Luftreinigers HL 800 entstehen sollten.
Wattestab
Bild 1

11
DE
9. Außerbetriebnahme und Entsorgung
HEYLO-Geräte sind für langjährigen Betrieb ausgelegt. Eine eventuelle Entsorgung hat gemäß der
aktuellen einschlägigen gesetzlichen Bestimmungen in umweltschonender Weise zu erfolgen.
Das Gerät kann bei jedem Fachhändler kostenlos zur Entsorgung abgegeben werden.
10. Technische Daten
Gerätetyp
HL 800
Luftleistung max. (m³/h)
800
CADR (Clean Air Delivery Rate) (m³/h)
800
CADR in Bezug auf Formaldehyd gereinigte Luft (m³/h)
300
Luftleistung max. mit HEPA H14 Filter (optional) (m³/ h)
360
Anionenkonzentration (Mio/cm³))
10
Anzeige der Luftqualität
gut (grün), durchschnittlich
(blau), schlecht (orange), sehr
schlecht (rosa)
Filtertyp / Reinigungsart
Vorfilter, Aktiv-Kohle+HEPA-
Filter, Ionisierung
Filterklasse
EPA / HEPA
Raumgröße* EPA 11 (bei 5 / 3facher Luftwechselrate) (m²)
66 / 111
Raumgröße* HEPA 14 (bei 5 / 3facher Luftwechselrate) (m²)
30 / 50
Elektrischer Anschluss (V/Hz)
230 / 50
Leistung (kW)
0,90
Lautstärke min (dB(A) / 3 m)
22
Lautstärke max (dB(A) / 3 m)
66
Kabellänge (m)
2
IP-Klasse
20
Länge/Breite/Höhe (mm)
400 / 400 / 669
Gewicht (kg)
14
*Raumgrößen bei 2,40m Raumhöhe gerechnet
Achtung: Die technischen Daten können im Zuge der Weiterentwicklung ohne Vorankündigung geändert
werden. Bei einigen Werten handelt es sich um ca. –Werte.

12
DE
11. Instandhaltung / Fehlersuche
Warnung: Gefahr eines Stromschlags
Das Gerät ist vom Netz zu trennen, ehe Wartungsarbeiten daran ausgeführt werden. Elektrische Bauteile
dürfen nicht mit einem Wasserschlauch oder Druckwaschgerät gesäubert werden, da Wasser in das
Elektroteil eindringen und einen Stromschlag verursachen könnte.
Bei Demontage von Bauteilen, bitte die Schrauben per Hand drehen, um Beschädigungen an
den Einziehgewinden zu vermeiden!
Fehler suchen und beheben
Problem
mögliche Ursache
Lösung
Das Gerät reagiert nicht
auf das Einschalten
▪Kein Strom zum Gerät
▪Gerät steht nicht auf
einem ebenen
Untergrund
▪Frontabdeckung ist
nicht richtig
geschlossen
▪Kindersicherung aktiv
1. Stellen Sie sicher, dass der Netzstecker
vollständig in die Steckdose eingesteckt ist,
und drücken Sie dann die Power-Taste, um
das Gerät einzuschalten.
2. Stellen Sie sicher, dass die
Vorderabdeckung korrekt eingesetzt ist.
3. Stellen Sie sicher, dass das Produkt
ordnungsgemäß auf ebenem Untergrund
aufgestellt ist.
4. Wenn im Display die Kindersicherung
dargestellt wird, drücken Sie die Child-Lock-
Taste für 5 Sek., um die Sperre auszuschalten
und das Gerät zu verwenden.
Luft ist verschmutzt aber
die Anzeige zeigt sauber
(grün) an
Geräteposition ist
ungünstig
Gerät anders positionieren, so dass die
Raumluft besser aufgenommen werden
kann.
Die Anzeige der
Luftqualität ist immer noch
sehr schlecht (rot), obwohl
das Produkt bereits lange
eingeschaltet ist.
Luftsensor verschmutzt
Partikelsensor, wie in Punkt „Reinigung und
Filterwechsel“beschrieben, mit einem
Wattestab reinigen.
Wenn ein merkwürdiges
Geräusch (Klopfen, Zirpen)
aus dem Gerät kommt
Ionisierer verstaubt
HEYLO Service benachrichtigen
Wenn das Produkt
merkwürdig riecht
Filter gesättigt
1. Reinigen Sie die Zuluftöffnung und
internen Filter (Vorfilter, integrierter Filter).
2. Wenn Sie den Filter lange Zeit nicht ersetzt
haben, kaufen Sie einen neuen Filter und
tauschen ihn aus.
Wenn das Produkt die
Luftqualität auch nach
langer Betriebsdauer nicht
merklich verbessert
▪Filter nicht aus
Schutzverpackung
genommen
▪Filter nicht richtig
eingesetzt
1. Stellen Sie sicher, dass die Verpackung des
Filters (Plastiktüte) im Inneren des Produkts
ordnungsgemäß entfernt wurde.
2. Stellen Sie sicher, dass die Reihenfolge der
Filterkombination korrekt ist.
Wenn das Produkt
eingeschaltet ist und kurz
danach automatisch in den
Ruhe-Modus versetzt wird
Falsche Betriebsart
Bitte deaktivieren Sie den Sleep-Modus
(Nachtmodus).

13
DE
12. Optionales Zubehör
Beschreibung
HEYLO Art.-Nr.
Vorfilter
1772001
Standard Hauptfilter (Kohlefilter / HEPA H11)
1772002
Viren Filter (Kohlefilter / HEPA H14)
1772003
Ersatzfernbedienung
1772004
Batterie für Fernbedienung CR2032
1772005
13. Schaltplan

14
EN
EC Declaration of Conformity, IIA
In conformity with EC Machine Directive 2006/42/EC,
For device series: Air cleaner
Typ: HL 800
HEYLO GmbH, Im Finigen 9, 28832 Achim, Germany, declares that, if they are fitted, maintained and
used in conformity with the operating instructions and the generally accepted engineering standards, the
machines mentioned are in keeping with the fundamental safety and health requirements of the
“Machine Ordinance” as well as with the regulations and standards mentioned hereinafter.
Applicable EC directives:
Safety of machines 2006/42/EC
Low voltage Directive 2014/35/EU
Electro-Magnetic Compatibility (EMC) 2014/30/EU
The declaration loses its validity in case of unauthorized changes to the machines.
In conformity with the Directive
DIN VDE 0700 part 1 and part 30
DIN EN 55014-1:2012-05 DIN EN 60 335-1
DIN EN 60 335-2-69
Achim, 11.11.2020
…………………….…….…………….
Dr. Thomas Wittleder
- Managing Director -
----------------------------------------------------------------------------------------------------------------------------------------
Table of contents
1. General aspects .................................................................................................................................. 15
2. Scope of delivery................................................................................................................................. 15
3. Safety instructions............................................................................................................................... 16
4. Application / fields of operation.......................................................................................................... 16
5. Putting into service / operation ........................................................................................................... 17
6. Filter change (filter installation) ........................................................................................................... 19
7. Cleaning and filter change ................................................................................................................ 20
8. Installation guidelines ......................................................................................................................... 22
9. Decommissioning and disposal........................................................................................................... 22
10. Technical data .................................................................................................................................. 22
11. Maintenance / fault finding............................................................................................................... 23
12. Optional accessories.......................................................................................................................... 24
13. Wiring diagram ................................................................................................................................ 24

15
EN
1. General aspects
ATTENTION: Always read before commissioning!
Please carefully follow the instructions in the operating manual. Non-observance will invalidate the
warranty. The manufacturer accepts no liability for any damage or consequential damage arising from
this.
The HL 800 is a mobile air cleaning unit. The air is drawn in from the environment and passed through a
four-stage filtration system. The filter stages consist of a pre-filter, one 2in1 combination-filters for gases
and particles as well as a plasma generator.
The individual stages have the following functions:
1st stage
Prefilter
A washable plastic filter is used as a pre-filter. The pre-filter filters coarse dust particles of more than 5
micrometers, such as house dust, scales, pollen. The filter can be washed out with water and can
therefore be used several times. HEYLO recommends replacing the pre-filter annually.
2nd + 3rd stage
Effective formaldehyde filter
The formaldehyde filter with activated carbon cleans the air of unwanted odours, gases and substances. It
also cleans the air of harmful formaldehyde in a very short time. The substances are absorbed by the
activated carbon and when the filter is saturated, it must be replaced. HEYLO recommends this every 6
months.
In case of strong odour pollution, such as cigarette smoke, a more frequent change may also be advisable.
Highly efficient HEPA filter (suspended matter filter)
The HEPA filter filters airborne germs, smoke, and dust particles down to 1µm in size at a rate of 99% or
more. In combination with the multifunctional filter, the HEPA filter can filter out microscopic particles
with a diameter of more than 20 nanometres, including bacterial mould, dust, allergens, and some
viruses. According to the World Health Organisation, the corona virus, avian flu virus, influenza virus and
legionella bacteria are larger than 20 nanometres
4th stage
Ionization
By applying strong electric fields, ionizers can electrically charge individual air particles and thus increase
the ion concentration in the room air. The charged particles are more reactive and can thus destroy odour
molecules and other pollutants. At the same time, differently charged particles attract each other and
form larger lumps that sink to the ground faster and can be filtered out of the air more easily.
2. Scope of delivery
▪1 x air cleaner HL 800
▪1 x pre-filter
▪1 x main filter as combination filter
▪1 x remote control
▪1 x instruction manual

16
EN
3. Safety instructions
Target group: The manual is intended for the user who sets up and operates the device.
Copyright: The duplication of the manual in whole or in part is only permitted with written permission
from HEYLO GmbH.
Reservation: HEYLO GmbH reserves the right to make changes and improvements to the product and
manual at any time without prior notice.
Disposal: The device has been designed for many years of operation. If it has to be disposed of, the
competent legal regulations have to be observed in environmentally gentle manner.
Keep away from children: Do not let children play with or in the vicinity of the unit.
Electrical connection: The air cleaner HL 800 is designed for operation with 230 V / 50 Hz. The
connection must be fused with 10A.
Use shockproof plugs and shockproof sockets only! The sockets have to be earthed or protected by
residual current circuit-breakers with at least 30 mA..
Protect the power cable from damage: Never use the device with a damaged power cable. If the
power cable is damaged, replace it with a cable of the same type and dimension.
Extension cables: Only use approved extension cables.
Handle with care: Do not drop or throw the unit, as this may damage components or wiring. Work on a
solid surface: Always place the device on a solid and plane surface.
Work on a solid surface: Always place the device on a solid and plane surface.
Keep dry: The device must not be operated in puddles or in standing water. Do not store or operate
outdoors. If the electrical wiring or parts of the unit get wet, the unit must be thoroughly dried
before re-using.
Keep the air openings free: Do not cover or block the air inlets and outlets.
Environment: Do not use in hazardous areas.
4. Application / fields of operation
Untreated room air normally contains numerous pathogens. This group includes mould spores,
bacteria, animal hair and above all house dust allergens (mite faeces, excrements), but also heavy
metals, soot and mineral fibres. Particularly on warm days or during theheating period, large
quantities of these suspended particles develop and areswirled around with the house dust in the
room air. After absorption via the respiratory tract, the particles then come into contact with our
mucous membranes and trigger the known allergy symptoms.
HEYLO air cleaners can significantly reduce the concentration of these suspended
particles and gases in order to create healthy indoor air.
The devices aretypically used in the following areas:
Private apartments, offices, conference and training rooms, schools and public authorities, surgeries
and fitness centres. In all areas where people are present, the devices can significantly improve air
quality. In areas where pathogens such as bacteria and viruses may be present, the risk of infection
can be reduced.

17
EN
5. Putting into service / operation
To switch the unit on/off, press the power . to start the unit.
You start in automatic mode.
In this operating mode, the motor speed is controlled by a sensor.
The speed of the fan motor is automatically regulated in three stages, depending
on the air quality. The more particles in the air, the higher the fan motor speed.
To switch off, press the button again and the unit goes into standby mode.
Press the "Speed" button to change the fan speed. You can select 3 air output
levels by repeated tapping.
With the Mode button you can select 3 programmes
In automatic mode, the unit automatically selects the appropriate
fan speed depending on the air quality. At night, the unit
automatically reduces the fan speed. The ionisation function is in
operation.
The turbo programme is useful in case of heavy air pollution, e.g.
cigarette smoke. The unit then runs at the highest fan speed.
Press the "Sleep" button to operate the machine manually at the
quietest level. This ends the automatic mode. All lights and displays
are switched off and the fan runs at the lowest speed. It no longer
responds to the air sensor
When the machine is switched on, you can press the "Timer" button to let the
Air quality

18
EN
machine run automatically for a certain period of time. You can select the time
period from 30 minutes to 12 hours. You press the button until the desired time
appears on the display. 5 seconds after the last press, the unit switches back to
the air quality display. (PM2.5 value). To switch off the timer function again,
press the button until none of the hour signals below the display are lit up.
Press the "Child Lock" button to activate the child lock. Press and hold the child
lock button for 5 seconds to cancel the function.
The filter indicator lights up red after 3000 hours of operation.
You should then replace the main filters.
You can reset the display by pressing the button for 3 seconds.
Then the filter timer starts again from the beginning.
WIFI function
To turn on the WIFI function, press and hold the mode button for 5 seconds
(without turning on the device).
The WiFi pattern changes to flash status. Now set the mobile phone in pairing
mode. APP and machine are paired. For more information, refer to the WLAN
instructions of the mobile phone.
After the pairing is successful, the WiFi pattern is displayed.
If the machine is in an environment where there is no wireless LAN, the WIFI
icon will not light. After turning on the device, the WiFi icon flashes slowly. Only
when the WiFi signal is received, the indicator lights up continuously.
The unit can now be operated via the mobile phone in standby and operating
mode.
Air quality indicator display
PM2.5 Value
Air quality
Display colour
smaller 100
Very good
Green
101-200
Good
Blue
201-300
Poor
Orange
➢300
Very poor
Red
Light sensor:
In automatic mode, the product is put into sleep mode when the
ambient light falls below the value <5×. It exits the sleep mode
again, after the ambient light exceeds <5× for 3 minutes and then returns
automatic mode
This product is supplied with a remote control powered by 3V lithium dry cells.
(Please remove the dry cells if you do not use the remote control for a long
period of time). The controls on the user interface on the unit and on the
remote control are directly similar: all functions and operating modes are
basically identical.

19
EN
Display:
Light sensor
Filter display
Timer
Fan stage
Air quality display
Night mode WIFI
6. Filter change (filter installation)
The main filter change is displayed by the device.
The pre-filters should be cleaned regularly at least once a month.
The filter display flashes every 3000 hours (approx. twice a year).
After changing the HEPA filter, reset the display by pressing the "Filter" button for 5
seconds.
Remove the front cover on both sides.
Remove the pre-filters.
Push down the two clips of the pre-filter
to remove the pre-filter.

20
EN
You can pull the main filter out of the
unit by the small clip
NOTE: Please make sure that the
retaining strap points outwards.
NOTE: Before first use, the filters must
be removed from their protective
packaging
To clean the air outlet, lift out the grille
on the side with the Δsymbol.
Now you can clean the area with a dust
cloth.
Cleaning the air quality sensor
On the back of the device there is a flap
behind which the sensor is installed.
Open the flap and carefully clean the
sensor with a cotton swab.
NOTE: you should do this every 2 month
or if the display permanently shows poor
quality
Disposal of the filters: The filters can be disposed of in household waste.
If the unit has been used in polluted air, the used filters must be packed airtight in bags and
disposed of properly. In case of contamination with viruses, please allow for a waiting period in
which the viruses can die off or wear gloves and protective mask (min. FFP2) when changing the
filter.
7. Cleaning and filter change
Pre-filter:
Aluminium pre-filter (coarse dust filter) class G4 according to EN 779
▪Pre-filter for the main filters
▪Filter for specific large dusts up to 3 µm
▪Deposition efficiency 85-98% at 10 µm and 30-55% at 1 µm
▪Asorption of coarse dust
Cleaning and filter change:
▪The surface can be vacuumed with a vacuum cleaner.
▪The filter can also be rinsed with clean water, but it must be completely dry
before it is used again.
Cleaning 2 x per month and filter change every 2 years
