Hilti TE 6-A22 User manual

TE 6-A22
Deutsch 1
English 12
Français 22
Italiano 33
Español 44
Português 55
Nederlands 66
Ελληνικά 76
Magyar 87
Polski 97
Русский 108
Česky 119
Hrvatski 129
Slovenščina 139
Български 149
Română 160
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

1
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

2
3
4
5
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

6
7
8
9
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

10
11
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 1
1 Angaben zur Dokumentation
1.1 Zu dieser Dokumentation
• Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten
und störungsfreie Handhabung.
• Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung
an andere Personen weiter.
1.2 Zeichenerklärung
1.2.1 Warnhinweise
Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden in
Kombination mit einem Symbol verwendet:
GEFAHR! Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum
Tod führt.
WARNUNG! Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder
zum Tod führen kann.
VORSICHT! Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen
oder zu Sachschäden führen kann.
1.2.2 Symbole in der Dokumentation
Folgende Symbole werden in dieser Dokumentation verwendet:
Vor Benutzung Bedienungsanleitung lesen
Anwendungshinweise und andere nützliche Informationen
1.2.3 Symbole in Abbildungen
Folgende Symbole werden in Abbildungen verwendet:
Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Anleitung.
Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits-
schritten im Text abweichen.
Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num-
mern der Legende im Abschnitt Produktübersicht.
Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.
1.3 Produktabhängige Symbole
1.3.1 Symbole
Folgende Symbole werden verwendet:
Bohren ohne Schlag
Bohren mit Schlag (Hammerbohren)
Meißeln
Meißel positionieren
Rechts-/Linkslauf
Bemessungsleerlaufdrehzahl
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

2 Deutsch
1.4 Produktinformationen
Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese-
nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre-
tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie
von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.
Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.
▶Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei
Anfragen an unsere Vertretung oder Servicestelle.
Produktangaben
Bohrhammer TE 6A22
Generation 04
Serien-Nr.
1.5 Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien
und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation.
Die Technischen Dokumentationen sind hier hinterlegt:
Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzun-
gen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Arbeitsplatzsicherheit
▶Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
▶Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
▶Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
▶Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
▶Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und
Kühlschränke. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Sicherheit von Personen
▶Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug wenn Sie müde sind oder unter
dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
▶Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
▶Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
▶Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden Teilen erfasst werden.
▶Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektro-
werkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 3
Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet
an der Stromversorgung anschließen, kann dies zu Unfällen führen.
▶Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
▶Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeugs
▶Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro-
werkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen
Leistungsbereich.
▶Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
▶Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder
das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektro-
werkzeugs.
▶Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt
werden.
▶Pflegen Sie Elektrowerkzeuge sorgfältig. Kontrollieren Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter zu führen.
Verwendung und Behandlung des Akkuwerkzeugs
▶Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von
anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen
Akkus verwendet wird.
▶Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer
zur Folge haben.
▶Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt
damit. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Bei zufälligem
Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche
Hilfe in Anspruch.
2.2 Zusätzliche Sicherheitshinweise Bohrhammer
Sicherheit von Personen
▶Benutzen Sie das Produkt nur in technisch einwandfreiem Zustand.
▶Nehmen Sie niemals Manipulationen oder Veränderungen am Gerät vor.
▶Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen
führen.
▶Sichern Sie bei Durchbruchsarbeiten den Bereich auf der gegenüberliegenden Seite der Arbeiten ab.
Abbruchteile können heraus und / oder herunterfallen und andere Personen verletzen.
▶Halten Sie das Gerät immer mit beiden Händen an den vorgesehenen Handgriffen fest. Halten Sie die
Handgriffe trocken und sauber.
▶Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das
Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden
Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
▶Vermeiden Sie die Berührung rotierender Teile - Verletzungsgefahr!
▶Tragen Sie während des Einsatzes des Gerätes eine geeignete Schutzbrille, Schutzhelm, Gehörschutz,
Schutzhandschuhe und einen leichten Atemschutz.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

4 Deutsch
▶Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann
zu Schnittverletzungen und Verbrennungen führen.
▶Verwenden Sie einen Augenschutz. Absplitterndes Material kann Körper und Augen verletzen.
▶Klären Sie vor Arbeitsbeginn die Gefahrenklasse des beim Arbeiten entstehenden Staubguts ab. Ver-
wenden Sie einen Baustaubsauger mit einer offiziell zugelassenen Schutzklassifizierung, die Ihren
lokalen Staubschutzbestimmungen entspricht. Staub von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Beton/Mauerwerk/Gestein die Quarze enthalten und Mineralien sowie Metall können gesund-
heitsschädlich sein.
▶Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie gegebenenfalls eine Atemschutzmaske,
welche für den jeweiligen Staub geeignet ist. Berühren oder Einatmen von Staub können allergische
Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen
hervorrufen. Bestimmter Staub wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in
Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material
darf nur von Fachleuten gehandhabt werden.
▶Machen Sie Arbeitspausen und Übungen zur besseren Durchblutung Ihrer Finger. Bei längeren Arbeiten
kann es durch Vibrationen zu Störungen an Blutgefäßen oder des Nervensystems an Fingern, Händen
oder Handgelenken kommen.
Elektrische Sicherheit
▶Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn auf verdeckt liegende elektrische Leitungen, Gas und
Wasserrohre. Außenliegende Metallteile am Gerät können einen elektrischen Schlag verursachen, wenn
Sie versehentlich eine Stromleitung beschädigen.
Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen
▶Schalten Sie das Elektrowerkzeug sofort aus, wenn das Werkzeug blockiert. Das Gerät kann seitlich
auslenken.
▶Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.
2.3 Sorgfältiger Umgang und Gebrauch von Akkus
▶Beachten Sie die besonderen Richtlinien für Transport, Lagerung und Betrieb von Li-Ion-Akkus.
▶Halten Sie Akkus von hohen Temperaturen, direkter Sonneneinstrahlung und Feuer fern.
▶Die Akkus dürfen nicht zerlegt, gequetscht, über 80°C erhitzt oder verbrannt werden.
▶Beschädigte Akkus dürfen weder geladen noch weiter verwendet werden.
▶Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Gerät an einen nicht
brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann
und lassen Sie ihn abkühlen. Kontaktieren Sie den Hilti Service, nachdem der Akku abgekühlt ist.
3 Beschreibung
3.1 Produktübersicht 1
@Staubschutzkappe
;Werkzeugaufnahme
=Werkzeugentriegelung
%Tiefenanschlag

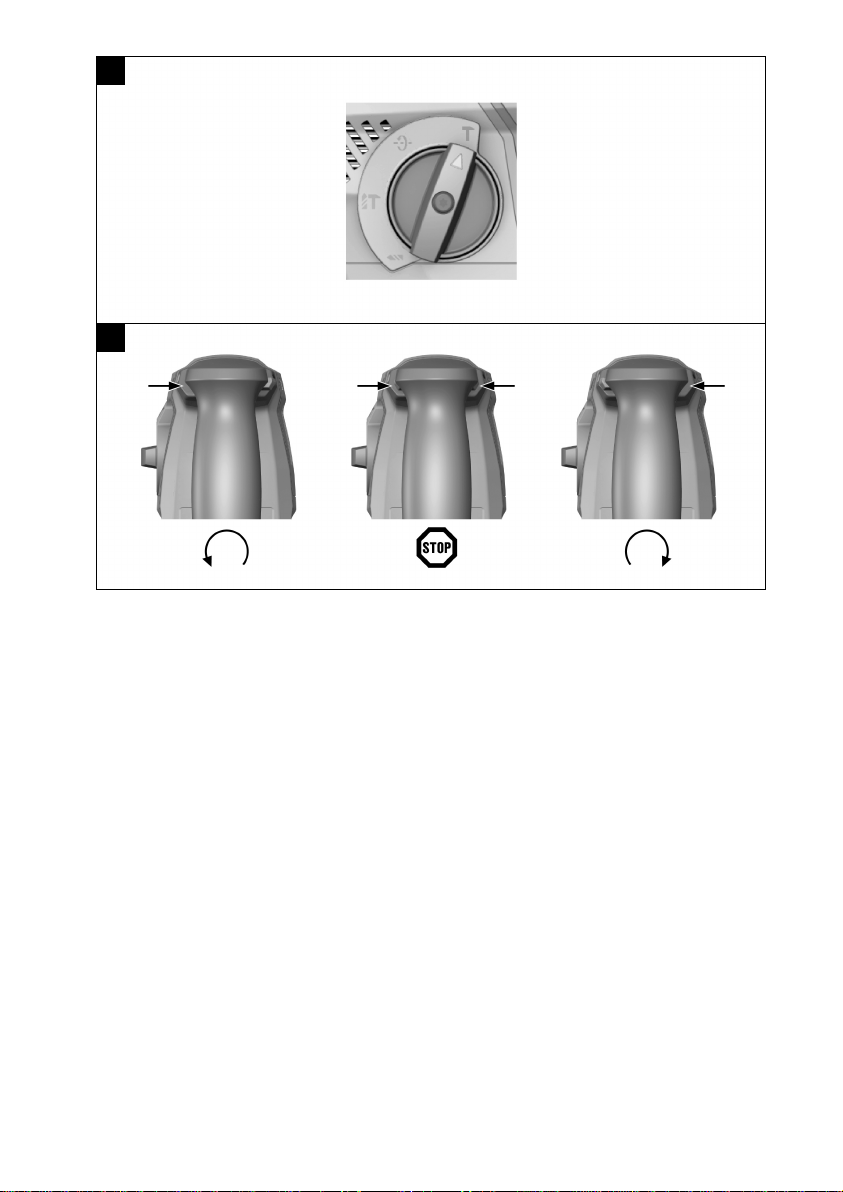

&Funktionswahlschalter
(Rechts-/Linkslaufumschalter mit Ein-
schaltsperre
)Steuerschalter
+Handgriff
§Entriegelungsknöpfe für Akku
/Ladezustands- und Fehleranzeige (Li-Ion
Akku)
:Akku
∙Anschluss für Staubmodul TE DRS-6-A(02)
$Seitenhandgriff
£Arbeitsfeldbeleuchtung
3.2 Bestimmungsgemäße Verwendung
Das beschriebene Produkt ist ein akkubetriebener Bohrhammer. Es ist für Bohren in Stahl, Holz und
Mauerwerk, zum Hammerbohren in Beton und Mauerwerk und zum Eindrehen und Lösen von Schrauben
bestimmt. Das Produkt kann zusätzlich für leichte Meißelarbeiten auf Mauerwerk und Nacharbeiten auf
Beton verwendet werden.
▶Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 22.
▶Verwenden Sie für dieses Produkt nur die Hilti Li-Ionen Akkus der B22-Reihe.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 5
3.3 Anzeige des Li-Ionen Akkus
Der Ladezustand des LiIon-Akkus und Störungen des Gerätes werden über die Anzeige des LiIon-Akkus
signalisiert. Der Ladezustand des LiIon-Akkus wird nach Antippen einer der beiden Akku-Entriegelungstasten
angezeigt.
Zustand Bedeutung
4 LEDs leuchten. • Ladezustand: 75 % bis 100 %
3 LEDs leuchten. • Ladezustand: 50 % bis 75 %
2 LEDs leuchten. • Ladezustand: 25 % bis 50 %
1 LED leuchtet. • Ladezustand: 10 % bis 25 %
1 LED blinkt. • Ladezustand: <10 %
Hinweis
Bei betätigtem Steuerschalter und bis zu 5 Sekunden nach dem Loslassen des Steuerschalters ist die
Abfrage des Ladezustandes nicht möglich. Bei blinkenden LEDs der Anzeige des Akkus beachten Sie
bitte die Hinweise im Kapitel Hilfe bei Störungen.
3.4 Lieferumfang
Bohrhammer, Seitenhandgriff, Tiefenanschlag, Bedienungsanleitung.
Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter:
www.hilti.com.
4 Technische Daten
4.1 Bohrhammer
TE 6-A22
Bemessungsspannung 21,6 V
Gewicht nach EPTA-Procedure 01 3,7 kg
Bemessungsleerlaufdrehzahl 1.050/min
Bohrbereich in Beton/Mauer (Hammerbohren) 5 mm … 20 mm
Bohrbereich in Holz (Vollbohrer) 3 mm … 20 mm
Bohrbereich in Metall (Vollbohrer) 3 mm … 13 mm
4.2 Geräusche- und Schwingungswerte nach EN 60745
Die in diesen Anweisungen angegebenen Schalldruck- und Schwingungswerte sind entsprechend einem
genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen mitein-
ander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die ange-
gebenen Daten repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeuges. Wenn allerdings
das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender
Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über den gesamten
Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz
ist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzli-
che Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingungen
fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Orga-
nisation der Arbeitsabläufe.
Geräuschewerte
Schallleistungspegel (L WA)100 dB(A)
Unsicherheit Schallleistungspegel (K WA)3 dB(A)
Emissions-Schalldruckpegel (L pA)89 dB(A)
Unsicherheit Schalldruckpegel (K pA)3 dB(A)
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

6 Deutsch
Schwingungswerte
Hammerbohren in Beton (a h, HD)13,4 m/s²
Bohren in Metall (a h, D)2,1 m/s²
Meisseln (a h, CHeq)6,3 m/s²
Unsicherheit (K) 1,5 m/s²
5 Bedienung
5.1 Arbeitsvorbereitung
VORSICHT
Verletzungsgefahr! Unbeabsichtigter Anlauf des Produkts.
▶Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
5.2 Akku einsetzen 2
VORSICHT
Verletzungsgefahr! Unbeabsichtigter Anlauf des Bohrhammers.
▶Stellen Sie vor dem Einsetzen des Akkus sicher, dass der Bohrhammer ausgeschaltet ist und der
Rechts-/Linkslaufumschalter in Mittelstellung (Einschaltsperre) steht.
1. Setzen Sie den Akku in die Gerätehalterung ein, bis er hörbar einrastet.
2. Kontrollieren Sie den sicheren Sitz des Akkus.
5.3 Akku entfernen 3
1. Drücken Sie die Entriegelungs-Tasten des Akkus.
2. Ziehen Sie den Akku nach hinten raus.
5.4 Seitenhandgriff montieren 4
VORSICHT
Verletzungsgefahr! Verlust der Kontrolle über den Bohrhammer.
▶Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß befestigt ist.
Stellen Sie sicher, dass das Spannband in der dafür vorgesehenen Nut am Gerät liegt.
1. Drehen Sie am Griff, um die Halterung (Spannband) des Seitenhandgriffs zu lösen.
2. Schieben Sie den Tiefenanschlag von vorne in die dafür vorgesehenen 2 Führungslöcher.
3. Drehen Sie am Griff, um die Halterung (Spannband) des Seitenhandgriffs zu spannen.
5.5 Tiefenanschlag montieren und einstellen 5
▶Montieren Sie bei Bedarf den Tiefenanschlag und stellen Sie ihn ein.

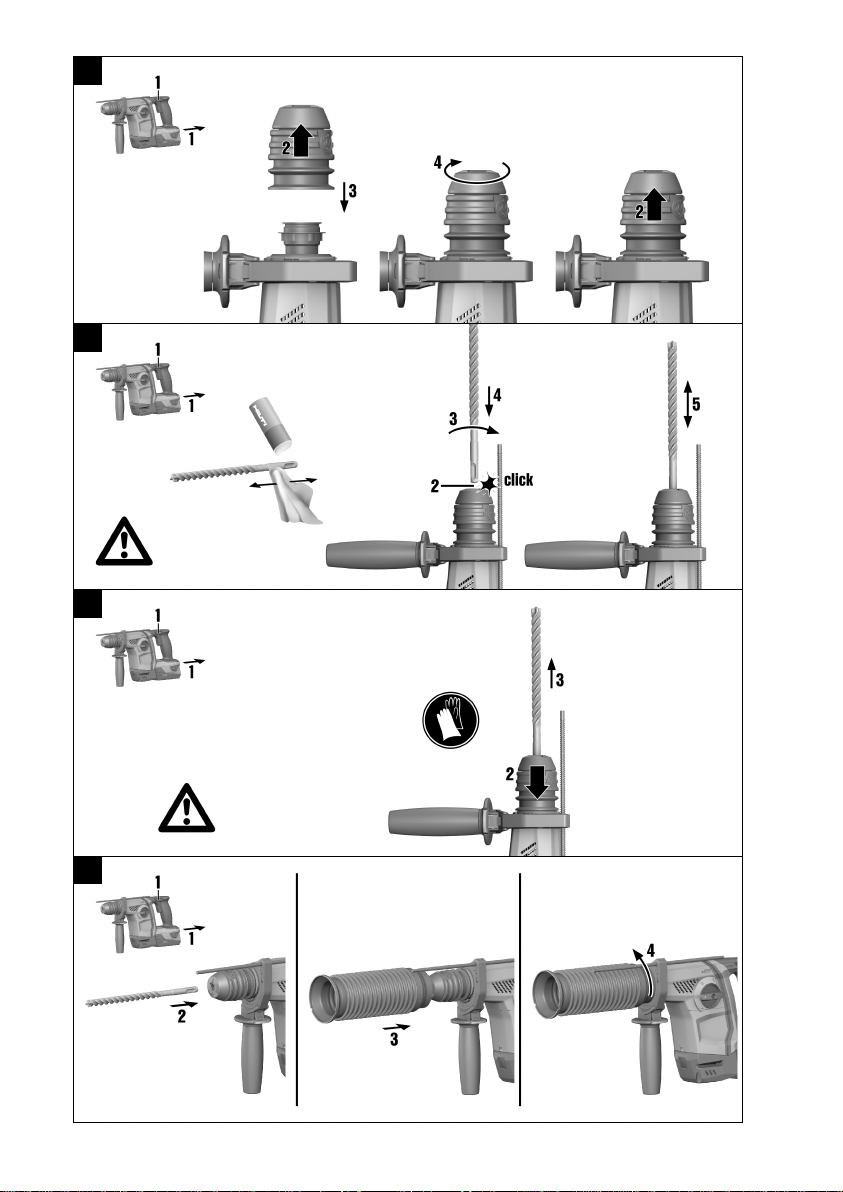

5.6 Werkzeugaufnahme montieren / demontieren 6
VORSICHT
Verletzungsgefahr! Gefahr der Behinderung des Benutzers durch montierten, aber nicht benutzten
Tiefenanschlag.
▶Entfernen Sie den Tiefenanschlag vom Gerät.
▶Montieren / demontieren Sie die Werkzeugaufnahme.
5.7 Werkzeug einsetzen 7
1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 7
◁Verwenden Sie nur Originalfett von Hilti. Ein falsches Fett kann Schäden am Gerät verursachen.
2. Stecken Sie das Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme und lassen Sie es
einrasten.
3. Überprüfen Sie nach dem Einsetzen durch Ziehen am Werkzeug die sichere Verriegelung.
◁Das Produkt ist funktionsbereit.
5.8 Werkzeug herausnehmen 8
▶Ziehen Sie die Werkzeugverriegelung bis zum Anschlag zurück und nehmen Sie das Einsatzwerkzeug
heraus.
5.9 Überkopfarbeiten 9
▶Montieren Sie den Staubfangring DCD für Überkopfarbeiten.
5.10 Meißel positionieren 10
▶Stellen Sie den Funktionswahlschalter auf diese Stellung .
6 Arbeiten
Achtung! Beschädigungsgefahr!
▶Die Betätigung der Schalter für Drehrichtung und/oder Funktionswahl während des Betriebes kann
zu Schäden am Gerät führen.
▶Betätigen Sie diese Schalter nicht während des Betriebes.
Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
6.1 Funktionswahlschalter 10
▶Stellen Sie den Funktionswahlschalter auf die jeweils gewünschte Arbeitsposition..
◁Der Funktionswahlschalter darf während des Betriebes nicht betätigt werden. Beschädigungsgefahr!
6.2 Rechts- / Linkslauf 11
▶Stellen Sie den Rechts- / Linkslauf-Umschalter auf die gewünschte Drehrichtung ein.
6.3 Bohren ohne Schlag
▶Stellen Sie den Funktionswahlschalter auf diese Stellung .
6.4 Hammerbohren
▶Stellen Sie den Funktionswahlschalter auf diese Stellung .
6.5 Meißeln
▶Stellen Sie den Funktionswahlschalter auf diese Stellung .
◁Für optimale Motorkühlung wählen Sie den Rechtslauf (Bohrdrehrichtung).
7 Pflege und Instandhaltung
7.1 Pflege und Instandhaltung von Akku-Geräten
WARNUNG
Gefahr durch Stromschlag! Pflege und Instandhaltung mit eingestecktem Akku können zu schweren
Verletzungen und Verbrennungen führen.
▶Vor allen Pflege- und Instandhaltungsarbeiten immer den Akku entfernen!
Pflege des Gerätes
• Fest anhaftenden Schmutz vorsichtig entfernen.
• Lüftungsschlitze vorsichtig mit einer trockenen Bürste reinigen.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

8 Deutsch
• Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden,
da diese die Kunststoffteile angreifen können.
Pflege der Li-Ionen Akkus
• Akku sauber und frei von Öl und Fett halten.
• Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden,
da diese die Kunststoffteile angreifen können.
• Eindringen von Feuchtigkeit vermeiden.
Instandhaltung
• Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion
prüfen.
• Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti
Service reparieren lassen.
• Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Hinweis
Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns
freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti
Center oder unter: www.hilti.com
7.2 Reinigung der Staubschutzkappe
▶Reinigen Sie regelmäßig die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, tro-
ckenen Tuch.
▶Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett.
▶Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.
8 Transport und Lagerung
8.1 Transport und Lagerung von Akku-Geräten
Transport
VORSICHT
Unbeabsichtigter Anlauf beim Transport. Durch eingesetzte Akkus kann es zu unkontrolliertem
Anlauf beim Transport des Gerätes kommen und dieses beschädigt werden.
▶Gerät immer ohne eingesetzte Akkus transportieren.
▶Akkus entnehmen.
▶Gerät und Akkus einzeln verpackt transportieren.
▶Akkus nie in loser Schüttung transportieren.
▶Nach längerem Transport Gerät und Akkus vor Gebrauch auf Beschädigung kontrollieren.
Lagerung
VORSICHT
Unbeabsichtigte Beschädigung durch defekte Akkus. Durch auslaufende Akkus kann das Gerät
beschädigt werden.
▶Gerät immer ohne eingesetzte Akkus lagern.
▶Gerät und Akkus möglichst kühl und trocken lagern.
▶Akkus nie in der Sonne, auf Heizungen, oder hinter Glasscheiben lagern.
▶Gerät und Akkus unzugänglich für Kinder und unbefugte Personen lagern.
▶Nach längerer Lagerung Gerät und Akkus vor Gebrauch auf Beschädigung kontrollieren.
9 Hilfe bei Störungen
Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden
Sie sich bitte an unseren Hilti Service.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 9
9.1 Bohrhammer ist nicht funktionsfähig
Störung Mögliche Ursache Lösung
LEDs am Akku zeigen nichts
an.
Akku nicht komplett eingesteckt. ▶Rasten Sie den Akku mit einem
Doppel-Klick ein.
Akku entladen. ▶Wechseln Sie den Akku und
laden Sie den leeren Akku.
Akku zu heiß oder zu kalt. ▶Lassen Sie den Akku abkühlen
oder bringen Sie den Akku auf
Zimmertemperatur.
1 LED am Akku blinkt. Akku entladen. ▶Wechseln Sie den Akku und
laden Sie den leeren Akku.
Akku zu heiß oder zu kalt. ▶Lassen Sie den Akku abkühlen
oder bringen Sie den Akku auf
Zimmertemperatur.
4 LEDs am Akku blinken. Bohrhammer kurzzeitig überlastet. ▶Lassen Sie den Steuerschalter
los und betätigen Sie ihn erneut.
9.2 Bohrhammer ist funktionsfähig
Störung Mögliche Ursache Lösung
Kein Schlag. Bohrhammer zu kalt. ▶Setzen Sie den Bohrhammer auf
dem Untergrund auf und lassen
Sie ihn im Leerlauf laufen. Wenn
nötig wiederholen, bis das
Schlagwerk arbeitet.
Funktionswahlschalter auf "Bohren
ohne Schlag" .
▶Stellen Sie den Funktionswahl-
schalter auf "Hammerbohren"
.
Steuerschalter lässt sich nicht
drücken bzw. ist blockiert.
Rechts-/Linkslaufumschalter in
Mittelstellung.
▶Drücken Sie den Rechts-
/Linkslaufumschalter nach
rechts oder links.
Gerätespindel dreht nicht. Zulässige Betriebstemperatur der
Elektronik des Bohrhammers über-
schritten.
▶Lassen Sie das Gerät abkühlen.
Akku entladen. ▶Wechseln Sie den Akku und
laden Sie den leeren Akku.
Funktionswahlschalter ist nicht ein-
gerastet oder befindet sich in Stel-
lung "Meißeln" oder in Stellung
"Meißel positionieren" .
▶Stellen Sie den Funktions-
wahlschalter auf die Stellung
"Bohren ohne Schlag" oder
"Hammerbohren" .
Bohrhammer schaltet auto-
matisch ab.
Überlastschutz spricht an. ▶Lassen Sie den Steuerschalter
los. Lassen Sie den Bohr-
hammer abkühlen. Betätigen
Sie den Steuerschalter erneut.
Reduzieren Sie die Gerätebe-
lastung.
Akku wird schneller leer als
üblich.
Sehr niedrige Umgebungstempera-
tur.
▶Lassen Sie den Akku langsam
auf Raumtemperatur erwärmen.
Akku rastet nicht mit hörba-
ren "Doppel-Klick" ein.
Rastnasen am Akku verschmutzt. ▶Reinigen Sie die Rastnasen und
setzen Sie den Akku erneut ein.
Starke Hitzeentwicklung in
Bohrhammer oder Akku.
Elektrischer defekt. ▶Schalten Sie den Bohrhammer
sofort aus. Entnehmen Sie
den Akku und beobachten Sie
ihn. Lassen Sie ihn abkühlen.
Kontaktieren Sie den Hilti
Service.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

10 Deutsch
Störung Mögliche Ursache Lösung
Starke Hitzeentwicklung in
Bohrhammer oder Akku.
Bohrhammer überlastet. ▶Wählen Sie ein leistungsstärke-
res Gerät aus.
Werkzeug lässt sich nicht aus
der Verriegelung lösen.
Werkzeugaufnahme nicht vollstän-
dig zurückgezogen.
▶Ziehen Sie die Werkzeugverrie-
gelung bis zum Anschlag zurück
und nehmen Sie das Werkzeug
heraus.
Werkzeug trägt nicht ab. Bohrhammer auf Linkslauf ge-
schaltet.
▶Schalten Sie den
Rechts-/Linkslaufumschalter
auf Rechtslauf.
Funktionswahlschalter auf "Bohren
ohne Schlag" .
▶Stellen Sie den Funktionswahl-
schalter auf "Hammerbohren"
.
10 Optionales Zubehör
10.1 Staubfangring DCD
Der Staubfangring DCD wird als Zubehör für Hilti Bohrhammer verwendet. Es sammelt einen großen Pro-
zentsatz des entstehenden Staubes bei Überkopfarbeiten ein und kann schnell und einfach am Bohrhammer
befestigt werden.
10.2 Staubmodul TE DRS-6-A
Das Staubmodul TE DRS6A wird als Zubehör für den Hilti Bohrhammer TE 6A36 verwendet. Es sammelt
einen großen Prozentsatz des entstehenden Staubes ein und kann schnell und einfach am Bohrhammer
befestigt werden. Im Staubmodul ist ein Sauglüfter integriert. Dieser wird durch einen eigenen Motor
angetrieben. Beim Einschalten des Bohrhammers bezieht das Modul seinen Strom aus dem Bohrhammer-
Akku.
Für Arbeiten in Metall und Holz ist das Staubmodul nicht geeignet.
11 Entsorgung
WARNUNG
Verletzungsgefahr. Gefahr durch unsachgemäße Entsorgung.
▶Bei unsachgemäßer Entsorgung der Ausrüstung können folgende Ereignisse eintreten: Beim Ver-
brennen von Kunststoffteilen entstehen giftige Abgase, an denen Personen erkranken können.
Batterien können explodieren und dabei Vergiftungen, Verbrennungen, Verätzungen oder Umwelt-
verschmutzung verursachen, wenn sie beschädigt oder stark erwärmt werden. Bei leichtfertigem
Entsorgen ermöglichen Sie unberechtigten Personen, die Ausrüstung sachwidrig zu verwenden.
Dabei können sie sich und Dritte schwer verletzen, sowie die Umwelt verschmutzen.
▶Entsorgen Sie defekte Akkus unverzüglich. Halten Sie diese von Kindern fern. Zerlegen Sie Akkus
nicht und verbrennen Sie diese nicht.
▶Entsorgen Sie die Akkus nach den nationalen Vorschriften oder geben Sie ausgediente Akkus
zurück an Hilti.
Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung
für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur
Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht
müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung
zugeführt werden.
▶Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

Deutsch 11
12 Herstellergewährleistung
▶Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen Hilti Partner.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

12 English
1 Information about the documentation
1.1 About this documentation
• Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free
handling and use of the product.
• Observe the safety instructions and warnings in this documentation and on the product.
• Always keep the operating instructions with the product and make sure that the operating instructions
are with the product when it is given to other persons.
1.2 Explanation of symbols used
1.2.1 Warnings
Warnings alert persons to hazards that may occur when handling or using the product. The following signal
words are used in combination with a symbol:
DANGER! Draws attention to an imminent hazard that will lead to serious personal injury or
fatality.
WARNING! Draws attention to a potential hazard that could lead to serious personal injury or
fatality.
CAUTION! Draws attention to a potentially dangerous situation that could lead to minor personal
injury or material damage.
1.2.2 Symbols in the documentation
The following symbols are used in this document:
Read the operating instructions before use
Instructions for use and other useful information
1.2.3 Symbols in the illustrations
The following symbols are used in illustrations:
These numbers refer to the corresponding illustrations found at the beginning of these operating
instructions.
The numbering reflects the sequence of operations shown in the illustrations and may deviate
from the steps described in the text.
Item reference numbers are used in the overview illustration and refer to the numbers used in
the key in the product overview section.
This symbol is intended to draw special attention to certain points when handling the product.
1.3 Product-dependent symbols
1.3.1 Symbols
The following symbols are used:
Drilling without hammer action
Drilling with hammering action (hammer drilling)
Chiseling
Chisel positioning
Forward / reverse
Rated speed under no load
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

English 13
1.4 Product information
Hilti products are designed for professional use and may be operated, serviced and maintained only by
trained, authorized personnel. This personnel must be informed of any particular hazards that may be
encountered. The product and its ancillary equipment can present hazards if used incorrectly by untrained
personnel or if used not in accordance with the intended use.
The type designation and serial number are stated on the rating plate.
▶Write down the serial number in the table below. You will be required to state the product details when
contacting Hilti Service or your local Hilti organization to inquire about the product.
Product information
Rotary hammer TE 6A22
Generation 04
Serial no.
1.5 Declaration of conformity
We declare, on our sole responsibility, that the product described here complies with the applicable directives
and standards. A copy of the declaration of conformity can be found at the end of this documentation.
The technical documentation is filed and stored here:
Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany
2 Safety
2.1 General power tool safety warnings
WARNING
Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
Work area safety
▶Keep work area clean and well lit. Cluttered or dark areas invite accidents.
▶Do not operate power tools in explosive atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may ignite the dust or fumes.
▶Keep children and bystanders away while operating a power tool. Distractions can cause you to lose
control.
Electrical safety
▶Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified plugs and matching outlets will reduce risk of
electric shock.
▶Avoid body contact with earthed or grounded surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.
▶Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the
risk of electric shock.
▶Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the
risk of electric shock.
▶When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a
cord suitable for outdoor use reduces the risk of electric shock.
▶If operating a power tool in a damp location is unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of electric shock.
Personal safety
▶Stay alert, watch what you are doing and use common sense when operating a power tool. Do
not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools may result in serious personal injury.
▶Use personal protective equipment. Always wear eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce
personal injuries.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00

14 English
▶Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to battery
pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising
power tools that have the switch on invites accidents.
▶Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may result in personal injury.
▶Do not overreach. Keep proper footing and balance at all times. This enables better control of the
power tool in unexpected situations.
▶Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
▶If devices are provided for the connection of dust extraction and collection facilities, ensure these
are connected and properly used. Use of dust collection can reduce dust-related hazards.
Power tool use and care
▶Do not force the power tool. Use the correct power tool for your application. The correct power tool will
do the job better and safer at the rate for which it was designed.
▶Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be repaired.
▶Disconnect the battery pack from the power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the
power tool accidentally.
▶Store idle power tools out of the reach of children and do not allow persons unfamiliar with the
power tool or these instructions to operate the power tool. Power tools are dangerous in the hands
of untrained users.
▶Maintain power tools. Check for misalignment or binding of moving parts, breakage of parts and
any other condition that may affect the power tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by poorly maintained power tools.
▶Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
▶Use the power tool, accessories and tool bits etc. in accordance with these instructions, taking
into account the working conditions and the work to be performed. Use of the power tool for
operations different from those intended could result in a hazardous situation.
Battery tool use and care
▶Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with another battery pack.
▶Use power tools only with specifically designated battery packs. Use of any other battery packs may
create a risk of injury and fire.
▶When battery pack is not in use, keep it away from other metal objects, like paper clips, coins,
keys, nails, screws or other small metal objects, that can make a connection from one terminal to
another. Shorting the battery terminals together may cause burns or a fire.
▶Under abusive conditions, liquid may be ejected from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
Service
▶Have your power tool serviced by a qualified repair person using only identical replacement parts.
This will ensure that the safety of the power tool is maintained.
2.2 Additional safety instructions for rotary hammer
Personal safety
▶Use the product only when it is in technically faultless condition.
▶Never tamper with or modify the power tool in any way.
▶Use the auxiliary grips supplied with the tool. Loss of control can cause personal injury.
▶Apply appropriate safety measures at the opposite side of the workpiece in work that involves breaking
through. Parts breaking away could fall out and / or fall down causing injury to other persons.
▶Always hold the power tool with both hands on the grips provided. Keep the grips clean and dry.
▶Hold the power tool by the insulated gripping surfaces when performing work in which the accessory
tool might come into contact with concealed wiring. If the accessory tool comes into contact with a live
wire, metal parts of the power tool can also become live, resulting in an electric shock.
▶Avoid touching rotating parts – risk of injury!
▶Wear suitable protective glasses, a hard hat, ear defenders, protective gloves and light respiratory
protection while using the power tool.
Printed: 03.02.2017 | Doc-Nr: PUB / 5329708 / 000 / 00
