Hitachi ATW-KNX-02 User manual

INTERFACE ATW-KNX-02
!DANGER
Follow carefully this safety and installation instructions. Improper work may lead to serious harmful for your health and also may damage
seriously the interface and/or the YUTAKI indoor unit.
1 SAFETY INSTRUCTIONS
• This interface must be installed by accredited technical person-
nel (electrician, KNX installer, or authorized technical person-
nel) and following all the safety instructions given here and in
accordance always with the country legislation for installation
of electric equipment.
• This interface cannot be installed outdoors or exposed to direct
solar radiation, water, high relative humidity or dust and must
only be installed in a restricted access location.
• Before manipulating the YUTAKI indoor unit, be sure it is com-
pletely disconnected from the mains electricity supply.
• Disconnect always from the mains electricity supply any wires
from the KNX bus, the YUTAKI indoor unit and the external
power supply before manipulating and connecting them to the
interface.
• A power supply with an NEC Class 2 or Limited Power Source
(LPS) and SELV rated is to be used.
• Supply always a correct voltage to power the interface in bet-
ween the admitted range (see details in the technical charac-
teristics).
• Respect always the expected polarity of power and communi-
cation cables when connecting them to the interface.
• In case of installation of the interface inside the YUTAKI indoor
unit, x the interface and communication cables preferably to
any appropriate point of the plastic cover of the unit, taking
care of no blocking free movement of mobile parts, and as far
as possible from tubes containing liquids and power cables.
• To prevent EMC disturbances, ensure that there is a safety
separation (SELV) of the connected signal cables (including
possible extensions) from the other voltage carrying devices
and cables.
• This device was designed for installation in an enclosure. To
avoid electrostatic discharge to the unit in environments with
static levels above 4 kV precautions should be taken when
the device is mounted outside an enclosure. When working in
an enclosure (ex. making adjustments, setting switches etc.)
typical anti-static precautions should be observed before tou-
ching the unit.
?NOTE
• The maximum length for the H-LINK bus is 1000 m. Extending
the connecting cable may cause it to malfunction. Keep the
connecting cable as far away as possible from electrical wires
and ground wire. Do not bundle them together.
2 INSTALLATION INSTRUCTIONS
• Disconnect the Air Conditioner from the mains electricity
supply.
• Disconnect power of any bus or communication cable before
connecting it to the interface.
• Disconnect from the mains electricity supply the external power
supply before connecting it to the interface.
• Connect the H-LINK bus cable between the interface and the
YUTAKI indoor unit following the instructions of the installa-
tion diagram.
• Connect the KNX bus to the connector KNX of the interface.
Respect polarity.
• Close the YUTAKI indoor unit and reconnect it to the mains
electricity supply.
• Connect a NEC Class 2 or Limited Power Source (LPS) and
SELV rated power supply to the interface, respect the polarity
if DC power. Apply always a voltage within the range admitted
by the interface and of enough power (see technical features).
• Circuit-breaker must be used before the power supply. Rating
250V-6A.
• Reconnect power supply to the KNX bus.
• Follow the instructions on the user’s manual for conguring
and commissioning the interface.
3 CONFIGURATION INSTRUCTIONS
• Download the technical documentation and le ATW-KNX-02_v... from:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
1
PMML0426A rev.3 - 05/2016
ENGLISH

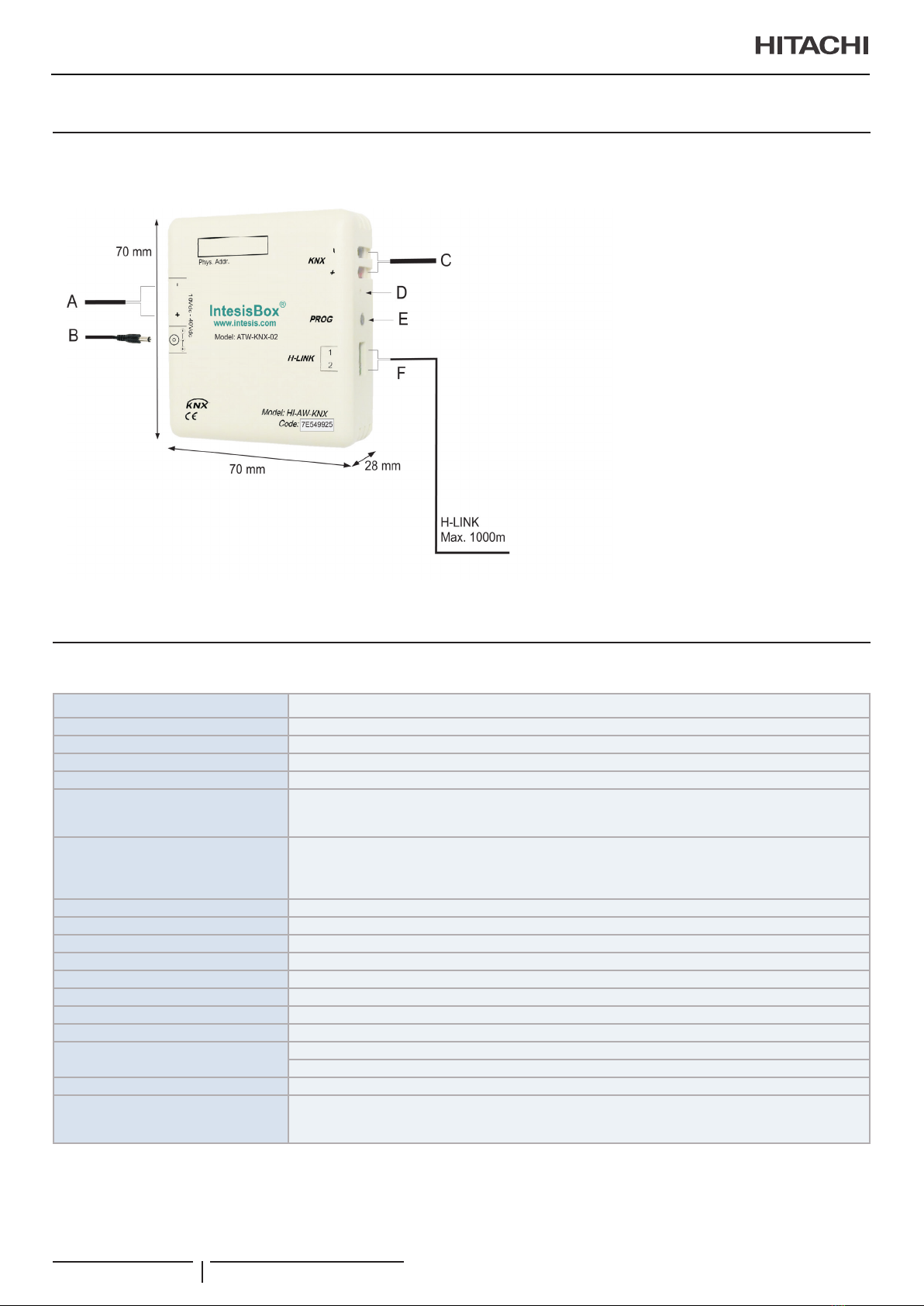

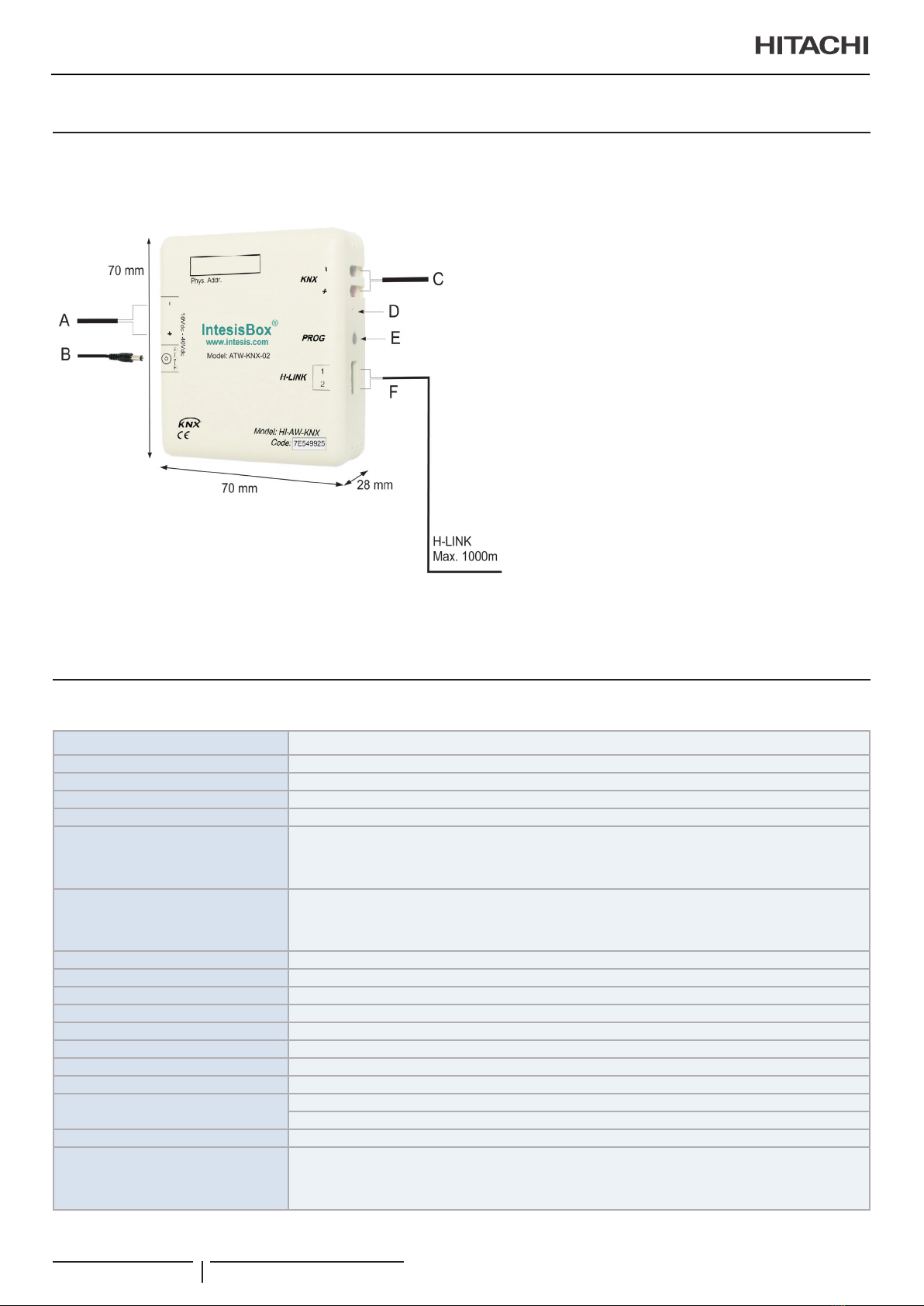

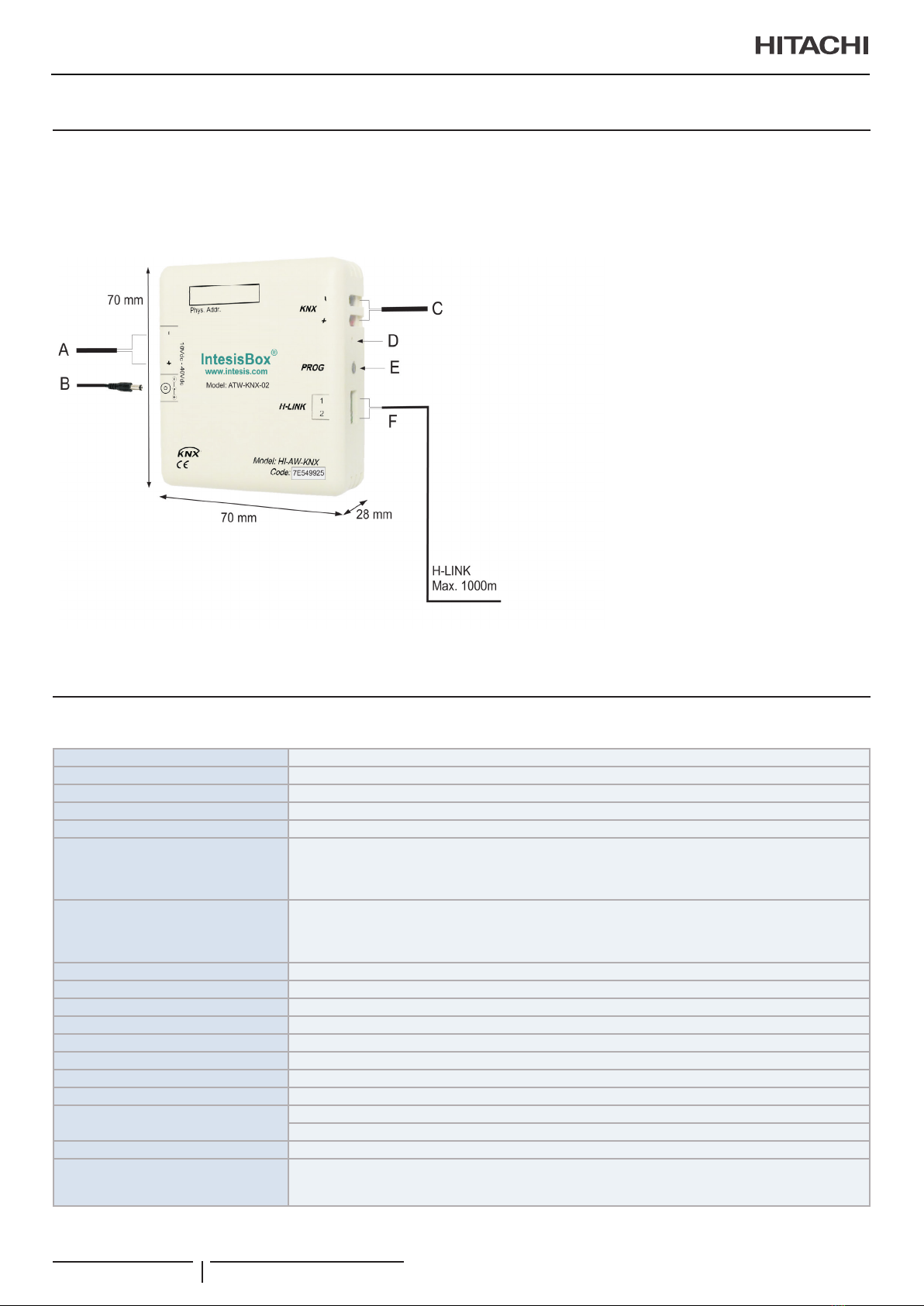

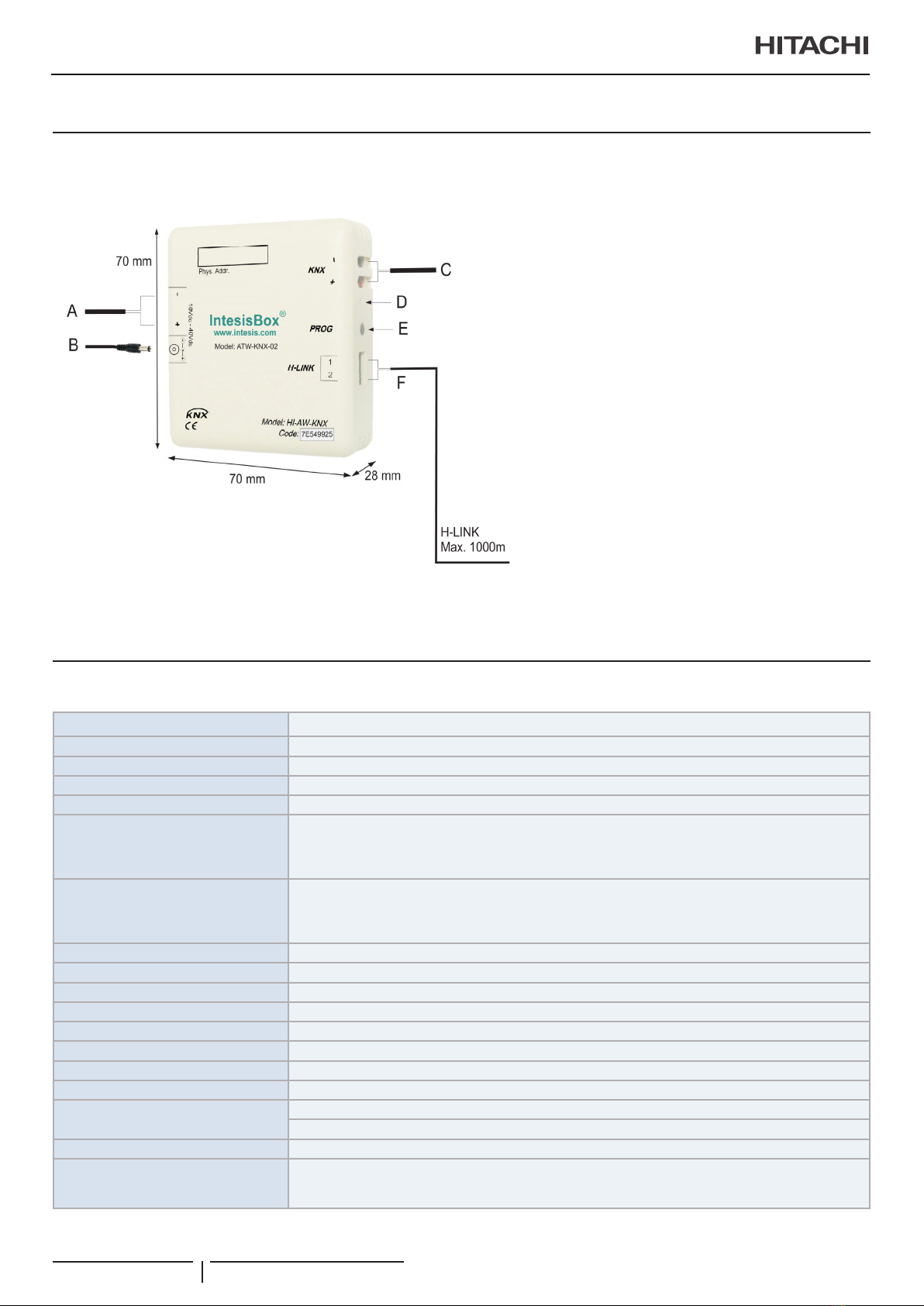

4 CONNECTIONS
YUTAKI TB2:
Terminals 1 and 2
A: External power supply connection (1).
2 wire terminal
B: DC Jack
C: KNX Port
KNX TP-1 (Bus EIB)
D: KNX Programming led.
E: KNX Programming button.
F: H-LINK port.
(1) Must use NEC Class 2 or Limited
Power Source (LPS) and SELV rated
power supply.
If using DC power supply:
Respect polarity applied of terminals (+)
and (-). Be sure the voltage applied is
within the range admitted (10 to 40 Vdc).
The power supply can be connected to
earth but only through the negative termi-
nal, never through the positive terminal
?NOTE
Connect only one external power
supply. Use either the two-wire termi-
nal connector (A) or the DC adaptor
Jack connector (B).
5 TECHNICAL FEATURES
Enclosure ABS (UL 94 HB) de 2,5 mm thick
Dimensions 70 X 70 X 28 mm
Weight 70g
Color Ivory White
Power Supply 29V DC, 6mA (KNX bus)
External Power Supply
10-40V DC, 100mA (Recommended: 12V DC, 100 mA)
Must use a NEC Class 2 or Limited Power Source (LPS) and SELV rated power supply.
Plug-in terminal block for power connection (2 poles).
Terminal wiring (for power supply and
low-voltage signals)
Per terminal: solid wires or stranded wires (twisted or with ferrule)
1 core: 0.5mm2… 2.5mm2
2 cores: 0.5mm2… 1.5mm2
3 cores: not permitted
KNX port 1 x KNX TP1 (EIB) port opto-isolated. Plug-in terminal block (2 poles). TNV-1
H-LINK port Plug-in terminal block for H-LINK bus connection (2 poles) with no polarity
LED 1 x KNX programming
Push buttons 1 x KNX programming
Conguration Conguration from ETS
Operational temperature From 0ºC up to 40ºC
Storage temperature From 0ºC up to 40ºC
Operational humidity 25-90% at 50ºC, non condensing
Isolation voltage External Power Supply – KNX: 2500V
External Power Supply – H-LINK: 1500V
RoHS conformity Compliant with RoHS directive (2002/95/CE)
Certications
CE conformity to EMC directive (2004/108/EC) and Low-voltage directive (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
2
PMML0426A rev.3 - 05/2016

INTERFAZ ATW-KNX-02
!PELIGRO
Siga atentamente estas instrucciones de seguridad e instalación. Un manejo inadecuado puede ocasionar daños graves
para su salud y daños irreparables en el interfaz y/o en la unidad interior de YUTAKI.
1 INSTRUCCIONES DE SEGURIDAD
• Esta interfaz debe ser instalada por personal técnico acredita-
do (electricista, instalador de KNX, o personal técnico cuali-
cado) siguiendo todas las instrucciones de seguridad indica-
das en este manual y de acuerdo con la legislación vigente en
su país para la instalación de equipos eléctricos.
• Esta interfaz sólo puede instalarse en lugares de acceso res-
tringido y no debe instalarse nunca a la intemperie o donde
pueda incidirle directamente agua, humedad, radiación solar
o polvo.
• Antes de manipular la YUTAKI, asegúrese de que está com-
pletamente desconectado de la red eléctrica.
• Desconecte siempre la tensión del bus KNX, la unidad de la
YUTAKI y la fuente de alimentación externa antes de manipu-
larlos y conectarlos a la interfaz.
• Se debe utilizar una fuente de alimentación conforme NEC
Class 2 o Fuente de alimentación limitada (LPS) y tipo SELV.
• Suministre una tensión adecuada para alimentar la interfaz,
dentro de los rangos admitidos (ver características técnicas).
• Respete siempre la polaridad de los cables de alimentación y
comunicación cuando los conecte a la interfaz.
• En caso de instalar la interfaz en el interior de la unidad inte-
rior de YUTAKI, je la interfaz y los cables de comunicación
preferiblemente en algún punto de la carcasa de plástico de
forma que no intereran al libre movimiento de partes móvi-
les y alejados al máximo de tubos conductores de líquido y
cables de potencia.
• Para prevenir perturbaciones de EMC, se recomienda que las
líneas de las entradas sean extendidas de forma que queden
lo menos paralelamente posible a los conductores de voltaje
principal de 230V.
• Este dispositivo se ha diseñado para instalarse dentro de un
envolvente tipo armario eléctrico. Para evitar descargas elec-
trostáticas a la unidad en ambientes con niveles estáticos por
encima de 4 kV, se deben tomar precauciones cuando el dis-
positivo se instale fuera de un envolvente. Cuando se trabaja
en un envolvente (por ejemplo, realizando ajustes, manipu-
lando interruptores, etc.), se deben tomar las precauciones
típicas antiestáticas antes de tocar el equipo.
?NOTA
• La longitud máxima del bus H-LINK es de 1000 m. La am-
pliación del cable del bus puede provocar un funcionamiento
incorrecto. Mantenga el cable de conexión lo más alejado po-
sible del cableado eléctrico y del cable de tierra, no los enrolle
juntos.
2 INSTRUCCIONES DE INSTALACIÓN
• Desconecte la YUTAKI de la red eléctrica.
• Desconecte la tensión de alimentación de cualquier bus de
comunicación o cable antes de conectarlo a la interfaz.
• Desconecte la tensión de la fuente de alimentación externa
antes de conectarla a la interfaz.
• Conecte el cable de conexión del bus H-LINK entre la interfaz
y la unidad interior de la YUTAKI, siguiendo las instrucciones
del diagrama de abajo.
• Conecte el bus KNX al conector KNX del interfaz. Respete la
polaridad.
• Tape la unidad interior de la YUTAKI y vuelva a conectarlo a
la red eléctrica.
• Conecte la interfaz a una fuente de alimentación conforme
NEC Class 2 o Fuente de alimentación limitada (LPS) y tipo
SELV, respetando la polaridad si es una fuente DC. Aplique
siempre una tensión dentro de los rangos admitidos por la
interfaz y con suciente potencia (vea las características téc-
nicas).
• Se debe utilizar un disyuntor antes de la fuente de alimenta-
ción. Tipo 250V-6A.
• Conecte de nuevo la tensión de alimentación al bus KNX.
• Siga las instrucciones del manual de usuario para la congu-
ración y puesta en servicio del interfaz.
3 INSTRUCCIONES DE CONFIGURACIÓN
• Descargar la documentación técnica y el archivo ATW-KNX-02_v... desde:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
3
PMML0426A rev.3 - 05/2016
ESPAÑOL

4 CONEXIONES
YUTAKI TB2:
Terminales 1 y 2
A: Conexión a la fuente de alimentación
externa (1)
Conector 2 hilos.
B: Jack DC
C: Puerto KNX
KNX TP-1 (Bus IEB)
D: Led de programación KNX.
E: Botón de programación KNX.
F: Puerto H-LINK
(1) Debe utilizar una fuente de alimentación
conforme NEC Class 2 o Fuente de alimen-
tación limitada (LPS) y tipo SELV.
Si utiliza una fuente de alimentación de co-
rriente continua: Respete la polaridad de los
terminales (+) y (-). Asegúrese que la ten-
sión suministrada está dentro de los límites
admitidos (10 a 40 Vdc). Si conecta la fuente
a tierra, conecte a tierra solo el terminal
negativo, nunca el terminal positivo.
?NOTA
Conectar exclusivamente una única fuente
de alimentación externa utilizando bien el
conector para terminales de 2 hilos (A) o
bien el adaptador DC Jack (B).
5 CARACTERÍSTICAS TÉCNICAS
Envolvente ABS (UL 94 HB) de 2,5 mm espesor
Dimensiones 70 X 70 X 28 mm
Peso 70g
Color Blanco marl
Alimentación 29V DC, 6mA (KNX bus)
Alimentación externa
10-40V DC, 100mA (Recomendado: 12V DC, 100 mA)
Se debe utilizar una fuente de alimentación conforme NEC Class 2 o fuente de alimentación limitada
(LPS) y tipo SELV.
Conector de alimentación tipo clema de 2 bornes.
Cables admitidos en los terminales
(para alimentación y señales de bajo
voltaje)
Por terminal: cables unilares o multilares (trenzados o con terminal de puntera)
1 núcleo: 0.5mm2… 2.5mm2
2 núcleos: 0.5mm2… 1.5mm2
3 núcleos: no permitido
Puerto KNX 1 x KNX TP1 (EIB) opto-aislado. (Conector tipo clema extraíble de 2 bornes). TNV-1
Puerto H-LINK Conector para el bus H-LINK tipo clema de 2 bornes sin polaridad
LED 1 x KNX programación
Pulsadores 1 x KNX programación
Conguración Conguración desde ETS
Temperatura de funcionamiento De 0ºC hasta 40ºC
Temperatura de almacenaje De 0ºC hasta 40ºC
Humedad de funcionamiento 25-90% a 50ºC, sin condensación
Tensión de aislamiento Alimentación externa – KNX: 2500V
Alimentación externa – H-LINK: 1500V
Conformidad RoHS Cumple con la directiva RoHS (2002/95/CE).
Certicaciones
Conformidad CE con la directiva EMC (2004/108/EC) y la directiva de Baja tensión (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
4
PMML0426A rev.3 - 05/2016

SCHNITTSTELLE ATW-KNX-02
!GEFAHR
Befolgen Sie sorgfältig diese Sicherheits- und Installationsanleitungen. Eine inkorrekt ausgeführte Arbeit kann ernsthaft Ihre
Gesundheit und ebenso die Schnittstelle und/oder das YUTAKI.
1 SICHERHEITSANWEISUNGEN
• Diese Schnittstelle muss von akkreditiertem technischen Personal
(Elektriker, KNX-Installateur oder autorisiertes technisches Per-
sonal) und unter Befolgung der hier gegebenen Sicherheitsan-
weisungen und stets in Übereinstimmung mit den gesetzlichen
Bestimmungen des Landes zur Installation von elektrischen An-
lagen installiert werden.
• Diese Schnittstelle darf nicht im Freien installiert oder direkten
Sonnenstrahlen, Wasser, hoher Luftfeuchtigkeit oder Staub
ausgesetzt werden, und darf nur an einem Ort mit Zugangsbes-
chränkung installiert werden.
• Bevor Sie das YUTAKI manipulieren, vergewissern Sie sich, dass
diese vollständig von der Hauptstromversorgung abgetrennt ist.
• Trennen Sie stets alle Kabel von dem KNX-Bus, dem YUTAKI
und der externen Stromversorgung von der Hauptstromversor-
gung ab, bevor Sie sie manipulieren und an die Schnittstelle ans-
chließen.
• Es muss eine Stromversorgung NEC Klasse 2 oder eine Strom-
quelle mit beschränkter Leistung und SELV-Einstufung verwen-
det werden.
• Gewährleisten Sie stets eine korrekte Spannung, um die Schnitts-
telle innerhalb des zulässigen Bereichs zu betreiben (siehe De-
tails in den technischen Charakteristiken).
• Respektieren Sie immer die erwartete Polarität der Strom- und
Kommunikationskabel, wenn Sie sie an der Schnittstelle ans-
chließen.
• Wenn die Schnittstelle in dem YUTAKI installiert wird, befestigen
Sie die Schnittstellen- und Kommunikationskabel vorzugsweise
an einem Punkt am Plastikgehäuse des Geräts, und so weit wie
möglich von Stromkabeln und Rohren entfernt, die Flüssigkeiten
enthalten. Beachten Sie dabei, dass die freie Bewegung von
beweglichen Teilen nicht blockiert wird.
• Um EMC-Störungen zu vermeiden,stellen Sie sicher, dass ein
Sicherheitsabstand (SELV) der angeschlossenen Signalkabel
(einschließlich möglichen Verlängerungen) zu anderen unter
Spannung stehenden Geräten und Kabeln vorhanden ist.
• Dieses Gerät wurde zur Installation in einem Gehäuse konzipiert.
Um elektrostatische Entladungen am Gerät in einer Umgebung
mit statischen Niveaus über 4 kV zu vermeiden, müssen Vorsi-
chtsmaßnahmen getroffen werden, wenn das Gerät außerhalb
eines Gehäuses installiert wird. Wenn in einem Gehäuse gear-
beitet wird (z.B. das Ausführen von Einstellungen, Einstellen von
Schalter, usw.), müssen typische antistatische Vorsichtsmaßnah-
men beachtet werden, bevor das Gerät berührt wird.
?HINWEIS
• Die maximale Länge für den H-LINK Bus beträgt 1.000 m. Die
Verlängerung des Anschlusskabels kann zu Störungen führen.
Verlegen Sie das Anschlusskabel so weit wie möglich von ele-
ktrischen Kabeln und dem Erdungskabel entfernt. Bündeln Sie
sie nicht zusammen.
2 INSTALLATIONSANLEITUNGEN
• Trennen Sie die Klimaanlage von der Haupt stromversorgung.
• Trennen Sie die Stromversorgung von jedem Bus- oder Kom-
munikationskabel ab, bevor Sie diese an die Schnittstelle ans-
chließen.
• Trennen Sie die externe Stromversorgung von der Haupt stromver-
sorgung, bevor Sie diese an die Schnittstelle anschließen.
• Schließen Sie das H-LINK-Bus-Kabel zwischen der Schnittstelle
und dem YUTAKI an und befolgen Sie dabei die Anweisungen
des Installations-Diagramms.
• Schließen Sie den KNX-Bus am Anschluss KNX der Schnittstelle
an. Respektieren Sie die Polarität.
• Schließen Sie das YUTAKI und schließen Sie es erneut an die
Haupt Stromversorgung an.
• Schließen Sie eine NEC Klasse 2 oder eine Stromquelle mit
beschränkter Leistung (LPS) und eine als als SELV eingestufte
Stromversorgung an die Schnittstelle an. Respektieren Sie bei
GS-Strom die Polarität. Gewährleisten Sie immer eine Spannung
innerhalb für die Schnittstelle zulässigen Bereichs und genug
Strom (siehe technische Funktionen).
• Vor der Stromversorgung muss ein Trennschalter verwendet wer-
den. Einstufung 250V-6A.
• Schließen Sie erneut die Stromversorgung an den KNX-Bus an.
• Befolgen Sie die Anweisungen im Benutzerhandbuch zur Kongu-
ration und Inbetriebnahme der Schnittstelle.
3 KONFIGURATIONSANLEITUNG
• Laden Sie die technische Dokumentation und datei ATW-KNX-02_v... von:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
5
PMML0426A rev.3 - 05/2016
DEUTSCH

4 ANSCHLÜSSE
YUTAKI TB2:
Anschluss 1 und 2
A: Anschluss externe Stromversorgung (1)
2-Kabelanschluss
B: GS-Buchsenanschluss
C: KNX-Port
KNX TP-1 (Bus EIB)
D: KNX-Programmierungs-LED .
E: KNX-Programmierungstaste .
F: H-LINK-Port.
(1) Sie müssen NEC-Klasse 2 oder Strom-
quelle mit beschränkter Leistung und eine
als SELV eingestufte Stromversorgung
verwenden.
Wenn Sie eine GS-Stromversorgung
verwenden:
Respektieren Sie die Polarität der Anschlüs-
se (+) und (-). Stellen Sie sicher, dass die
angelegte Spannung sich im zulässigen
Bereich (10 bis 40 V GS) bendet. Die
Stromversorgung kann an die Erde anges-
chlossen werden, aber nur über den nega-
tiven Anschluss, niemals über den positiven
Anschluss
?HINWEIS
Schließen Sie nur eine externe
Stromversorgung an. Verwenden Sie
entweder den 2-Kabelanschluss (A)
oder den GS-Adapterbuchsen-Ans-
chluss (B).
5 SCHNITTSTELLE
Gehäuse ABS (UL 94 HB) de 2,5 mm dick
Abmessungen 70 X 70 X 28 mm
Gewicht 70g
Farbe Elfenbeinweißl
Stromversorgung 29V GS, 6mA (KNX bus)
Externe Stromversorgung
10-40V DC, 100mA (Empfohlen: 12V DC, 100 mA)
Sie müssen eine NEC-Klasse 2 oder Stromquelle mit beschränkter Leistung und eine als SELV einges-
tufte Stromversorgung verwenden.
Plug-in-Anschlussblock für Stromanschluss (2-polig).
Anschlusskabel (für Stromversorgung
und Niederspannungssignale)
Pro Anschluss: Volldrahtkabel oder Litzendrahtkabel (verdreht oder mit Pressklemme)
1 Leiter: 0.5mm2… 2.5mm2
2 Leiter: 0.5mm2… 1.5mm2
3 Leiter: nicht erlaubt
KNX-Port 1 x KNX TP1 (EIB) Port Opto-isoliert. Plug-in-Anschlussblock (2-polig). TNV-1
H-LINK-Port Plug-in-Anschlussblock für den H-LINK-Bus-Anschluss (2-polig) ohne Polarität.
LED 1 x Programmierung KNX
Tastschalter 1 x Programmierung KNX
Konguration Konguration von ETS
Betriebstemperatur Von 0ºC bis zu 40ºC
Speichertemperatur Von 0ºC bis zu 40ºC
Betriebsfeuchtigkeit 25-90% bei 50ºC, nicht kondensierend
Isolierungsspannung Externe Stromversorgung – KNX: 2.500V
Externe Stromversorgung – H-LINK: 1.500V
RoHS-Konformität Erfüllt die RoHS-Richtlinie (2002/95/CE)
Zertizierungen
CE-Konformität mit EMC-Richtlinie (2004/108/EC) und Niederspannungs-Richtlinie (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
6
PMML0426A rev.3 - 05/2016

FRANÇAIS
INTERFACE ATW-KNX-02
!DANGER
Suivez attentivement ces consignes de sécurité et d’installation. Des travaux inadaptés peuvent provoquer de sérieuses
blessures mais aussi endommager gravement l’interface et/ou l’unité intérieure de YUTAKI.
1 CONSIGNES DE SÉCURITÉ
• Cette interface doit être installée par du personnel technique
compétent (électricien, installateur KNX ou du personnel te-
chnique autorisé) et dans le respect des consignes de sécuri-
té fournies ici toujours en accord avec la législation nationale
en termes d’installation d’équipement électrique.
• Cette interface ne peut pas être installée en extérieurs ni expo-
sée aux rayons directs du soleil, à l’eau, à une forte humidité
relative ou à de la poussière et ne doit être installée que dans
des emplacements à accès limité.
• Avant de manipuler l’unité intérieure de YUTAKI, assurez-
vous qu’elle complètement déconnectée de la source
d’alimentation électrique principale.
• Déconnectez toujours de la source d’alimentation électrique
principale, tous les câbles du bus KNX, de l’unité intérieure
de YUTAKI et de la source d’alimentation externe avant de les
manipuler et de les connecter à l’interface.
• Veuillez utiliser une source d’alimentation NEC Classe 2 ou
une source à puissance limitée (LPS) et classée T.B.T.S.
• Fournissez toujours une bonne tension pour alimenter
l’interface dans la plage autorisée (consultez les détails dans
les caractéristiques techniques).
• Respectez toujours la polarité espérée pour les câbles
d’alimentation et de communication en les connectant à
l’interface.
• Si vous installez l’interface dans l’unité intérieure de YUTAKI,
xez les câbles de l’interface et de communication de pré-
férence sur un point approprié du panneau en plastique de
l’unité, en prenant soin de ne pas bloquer le libre mouvement
des pièces mobiles, et aussi loin que possible des tuyaux
contenant les liquides et les câbles d’alimentation.
• Pour prévenir les perturbations EMC , assurez-vous qu’il exis-
te une séparation de sécurité (T.B.T.S.) entre les câbles du
signal connectés (y compris les possibles extensions) et les
autres câbles et dispositifs sous tension.
• Ce dispositif a été conçu pour une installation dans un coffret.
Pour éviter une décharge électrostatique de l’unité dans des
environnements avec des niveaux statiques supérieurs à 4
kV, des précautions doivent être prises quand le dispositif
est monté à l’extérieur d’un coffret. Lorsque vous travaillez
dans un coffret (pour faire des ajustements, régler les para-
mètres...), les précautions antistatiques typiques doivent être
respectées avant de toucher l’unité.
?REMARQUE
• La longueur maximum pour le bus H-LINK est de 1 000 m.
Étendre le câble de connexion pourrait provoquer son mauvais
fonctionnement. Maintenez le câble de connexion aussi loin
que possible des câbles électriques et du câble de terre. Ne
les attachez pas ensemble.
2 INSTRUCTIONS D’INSTALLATION
• Déconnectez le système de YUTAKI de la source d’alimentation
électrique principale.
• Déconnectez l’alimentation des câbles de bus ou de communi-
cation avant de le connecter à l’interface.
• Déconnectez la source d’alimentation externe de la source
d’alimentation électrique principale avant de le connecter à
l’interface.
• Connectez le câble du bus H-LINK entre l’interface et l’unité
intérieure de YUTAKI en suivant les instructions du schéma
d’installation.
• Connectez le bus KNX au connecteur KNX de l’interface. Res-
pectez la polarité.
• Fermez l’unité intérieure de YUTAKI et connectez-la de nou-
veau à la source d’alimentation électrique principale.
• Connectez une source d’alimentation NEC Classe 2 ou une
source à puissance limitée (LPS) classée T.B.T.S. à l’interface,
respectez la polarité en cas d’alimentation CC. Appliquez tou-
jours une tension dans la plage autorisée par l’interface et
assez de courant (voir caractéristiques techniques).
• Un disjoncteur doit être utilisé avant la source d’alimentation.
Classication 250 V-6 A.
• Reconnectez la source d’alimentation au bus KNX.
• Suivez les instructions du manuel d’utilisation pour congurer
et mettre en service l’interface.
3 INSTRUCTIONS DE CONFIGURATION
• Télécharger la documentation technique et le chier ATW-KNX-02_v... à partir de:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
7
PMML0426A rev.3 - 05/2016

4 CONEXIONS
YUTAKI TB2:
Bornes 1 et 2
A: Connexion de source d’alimentation exter-
ne (1).
Borne 2 câbles
B: Prise CC
C: Port KNX
KNX TP-1 (Bud EIB)
D: LED de programmation KNX .
E: Bouton de programmation KNX .
F: Port H-LINK.
(1) Vous devez utiliser une source
d’alimentation NEC Classe 2 ou une source à
puissance limitée (LPS) classée T.B.T.S.
Si vous utilisez une source d’alimentation
CC :
Respectez la polarité appliquée aux bornes
(+) et (-). Assurez-vous que la tension appli-
quée est dans la plage autorisée (10 à 40 V
CC). La source d’alimentation peut être con-
nectée à la terre mais seulement par la borne
négative, jamais par la borne positive.
?REMARQUE
Connectez seulement une source
d’alimentation externe. Utilisez soit le
connecteur de borne deux câbles (A) soit
le connecteur Prise adaptateur CC (B).
5 CARACTÉRISTIQUES TECHNIQUES
Coffret ABS (UL 94 HB) de 2,5 mm d’épaisseur
Dimensions 70 X 70 X 28 mm
Poids 70g
Couleur Blanc ivoire
Source d'alimentation 29 V CC, 6 mA (KNX bus)
Source d'alimentation externe
10-40V DC, 100mA (Recommandé: 12V DC, 100 mA)
Vous devez utiliser une source d’alimentation NEC Classe 2 ou une source à puissance limitée (LPS)
classée T.B.T.S.
Bloc de borne à brancher pour connexion d’alimentation (2 pôles).
Câblage de borne (pour signaux de
source d'alimentation et de basse
tension)
Par borne : câbles solides ou câbles torsadés (torsadés ou avec virole)
1 brin: 0.5mm2… 2.5mm2
2 brins: 0.5mm2… 1.5mm2
3 brins: non autorisé
Port KNX 1 x port TP1 KNX (EIB) isolé par photocoupleur. Bloc de borne à brancher (2 pôles). TNV-1
Port H-LINK Bloc de borne à brancher pour connexion de bus H-LINK (2 pôles) sans polarité.
LED 1 x KNX programmation
Boutons poussoir 1 x KNX programmation
Conguration Conguration depuis ETS
Température opérationnelle De 0 ºC jusqu'à 40 ºC
Température de stockage De 0 ºC jusqu'à 40 ºC
Humidité opérationnelle 25-90 % à 50 ºC, sans condensation
Tension d’isolation Source d’alimentation externe – KNX : 2 500V
Source d’alimentation externe – H-LINK : 1 500V
Respect de la directive RoHS Respecte la directive RoHS (2002/95/CE).
Certications
Conformité CE à la directive sur les EMC (2004/108/CE) à la directive sur les basses tensions
(2006/95/CE)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
8
PMML0426A rev.3 - 05/2016

INTERFACCIA ATW-KNX-02
!PERICOLO
Seguire attentamente queste istruzioni di sicurezza e di installazione. Un lavoro errato può causare gravi danni per la salute e danneggiare
seriamente l'interfaccia e/o l'unità interna YUTAKI.
1 ISTRUZIONI DI SICUREZZA
• Questa interfaccia deve essere installata da personale tecnico
accreditato (elettricista, installatore KNX o personale tecnico
autorizzato) e seguendo tutte le istruzioni di sicurezza qui
fornite e in conformità con la legislazione del proprio paese
per l'installazione delle apparecchiature elettriche.
• Questa interfaccia non può essere installata all'esterno o
esposta a raggi solari diretti, acqua, elevata umidità relativa o
polvere e deve essere installata solo in un luogo ad accesso
limitato.
• Prima di maneggiare l'unità interna YUTAKI, assicurarsi che
sia completamente scollegata dall'alimentazione elettrica
principale.
• Scollegare sempre dall'alimentazione elettrica principale tutti
i cavi del bus KNX, l'unità interna YUTAKI e l'alimentazione
elettrica esterna prima di maneggiarli e collegarli all'interfaccia.
• Deve essere utilizzata un'alimentazione elettrica NEC Class
2 o un'alimentazione a potenza limitata (LPS) e di tipo SELV
(bassissima tensione di sicurezza).
• Fornire sempre una tensione corretta per alimentare
l'interfaccia nei limiti dell'intervallo consentito (vedere i dettagli
delle caratteristiche tecniche).
• Rispettare sempre la polarità prevista dei cavi di alimentazione
e comunicazione quando vengono collegati all'interfaccia.
• In caso di installazione dell'interfaccia all'interno dell'unità
interna YUTAKI, ssare l'interfaccia e i cavi di comunicazione
preferibilmente in qualsiasi punto adatto del coperchio di
plastica dell'unità, facendo attenzione a non bloccare la libera
circolazione delle parti mobili, e il più lontano possibile da tubi
contenenti liquidi e cavi di alimentazione.
• Per evitare disturbi elettromagnetici, assicurarsi che vi sia una
distanza di sicurezza (SELV) tra i cavi di segnale collegati
(incluse eventuali estensioni) e gli altri dispositivi e cavi con-
duttori di tensione.
• Questo dispositivo è stato progettato per essere installato
all'interno di una scatola tipo armadio elettrico. Per evitare
scariche elettrostatiche all'unità in ambienti con livelli statici
superiori a 4 kV, devono essere prese delle precauzioni
quando il dispositivo viene montato all'esterno di una scatola.
Quando si lavora all'interno di una scatola (es. facendo delle
regolazioni, impostando gli interruttori, ecc), devono essere
osservate delle precauzioni antistatiche tipiche prima di
toccare l'unità.
?NOTA
• La lunghezza massima del bus H-LINK è di 1.000 m. Estendere
il cavo di collegamento può causare un malfunzionamento.
Mantenere il cavo di collegamento il più lontano possibile da
cavi elettrici e da cavi di terra. Non avvolgerli insieme.
2 ISTRUZIONI DI INSTALLAZIONE
• Scollegare il climatizzatore dall'alimentazione elettrica princi-
pale.
• Scollegare la tensione di alimentazione da qualsiasi cavo del
bus o di comunicazione prima di collegarlo all'interfaccia.
• Scollegare la tensione dell'alimentazione elettrica esterna
prima di collegarla all'interfaccia.
• Collegare il cavo del bus H-LINK tra l'interfaccia e l'unità interna
YUTAKI seguendo le istruzioni dello schema di installazione.
• Collegare il bus KNX al connettore KNX dell'interfaccia.
Rispettare la polarità.
• Chiudere l'unità interna YUTAKI e ricollegarla all'alimentazione
elettrica principale.
• Collegare l'interfaccia a un'alimentazione elettrica NEC
Class 2 o ad un'alimentazione a potenza limitata (LPS) e di
tipo SELV, rispettando la polarità se è un'alimentazione in
corrente continua (DC). Applicare sempre una tensione nei
limiti dell'intervallo consentito dall'interfaccia e di potenza
sufciente (vedere le caratteristiche tecniche).
• Si deve utilizzare un interruttore di circuito prima dell'alimenta-
zione elettrica. Di tipo 250V-6A.
• Ricollegare l'alimentazione elettrica al bus KNX.
• Seguire le istruzioni riportate sul manuale d'uso per la congu-
razione e la messa in esercizio dell'interfaccia.
3 ISTRUZIONI DI CONFIGURAZIONE
• Scaricare la documentazione tecnica e il le ATW-KNX-02_v... da:
www.hitachiaircon.es:8080/HapeWeb
ITALIANO
PMML0426A rev.3 - 05/2016
9
PMML0426A rev.3 - 05/2016

4 COLLEGAMENTI
YUTAKI TB2:
Morsetti 1 e 2
A: Collegamento dell'alimentazione elettrica
esterna (1).
Morsetto a 2 li.
B: Jack DC
C: Porta KNX
KNX TP-1 (Bus EIB)
D: Led di programmazione KNX.
E: Pulsante di programmazione KNX.
F: Porta H-LINK.
(1) Deve essere utilizzata un'alimentazione
elettrica NEC Class 2 o un'alimentazione a
potenza limitata (LPS) e di tipo SELV.
Se si utilizza un'alimentazione in corrente
continua (DC):
Rispettare la polarità dei morsetti (+) e (-).
Assicurarsi che la tensione fornita sia nei
limiti dell'intervallo consentito (da 10 a 40
Vdc). Se l'alimentazione elettrica viene
collegata a terra, collegare a terra solo il
morsetto negativo, mai il morsetto positivo.
?NOTA
Collegare una sola alimentazione elet-
trica esterna utilizzando il connettore
per morsetti a 2 li (A) o l'adattatore DC
Jack (B).
5 CARATTERISTICHE TECNICHE
Scatola ABS (UL 94 HB) di 2,5 mm di spessore
Dimensioni 70 X 70 X 28 mm
Peso 70g
Colore Bianco avorio
Alimentazione 29V DC, 6mA (bus KNX)
Alimentazione elettrica esterna
10-40V DC, 100mA (Consigliato: 12V DC, 100 mA)
Deve essere utilizzata un'alimentazione elettrica NEC Class 2 o un'alimentazione a potenza limitata
(LPS) e di tipo SELV.
Connettore di alimentazione di tipo morsetto a vite bipolare.
Cavi consentiti nei morsetti
(per alimentazione e segnali di bassa
tensione)
Per morsetto: cavi a lo unico o a trefoli (ritorti o con puntale)
1 nucleo: 0,5 mm2… 2,5 mm2
2 nuclei: 0,5 mm2… 1,5 mm2
3 nuclei: non consentito
Porta KNX 1 x KNX TP1 (EIB) optoisolata. Connettore di tipo morsetto a vite estraibile a 2 poli. TNV-1
Porta H-LINK Connettore per il bus H-LINK di tipo morsetto a vite a 2 poli senza polarità.
LED 1 Led di programmazione KNX
Pulsanti 1 Led di programmazione KNX
Congurazione Congurazione da ETS
Temperatura di funzionamento da 0ºC a 40ºC
Temperatura di stoccaggio da 0ºC a 40ºC
Umidità di funzionamento 25-90% a 50ºC, senza condensazione
Tensione di isolamento Alimentazione elettrica esterna – KNX: 2500V
Alimentazione elettrica esterna – H-LINK: 1500V
Conformità alla normativa RoHS Conforme alla direttiva RoHS (2002/95/CE).
Certicazioni
Conformità CE alla direttiva di compatibilità elettromagnetica (2004/108/EC) e alla direttiva bassa ten-
sione (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
10
PMML0426A rev.3 - 05/2016

INTERFACE ATW-KNX-02
!PERIGO
Siga atentamente estas instruções de instalação e segurança. Um manuseamento incorreto pode originar um risco para a sua saúde e
danicar gravemente a interface e/ou a unidade interior YUTAKI.
1 INSTRUÇÕES DE SEGURANÇA
• Esta interface deve ser instalada por pessoal técnico
certicado (eletricista, instalador KNX ou pessoal técnico
autorizado), respeitando todas as instruções de segurança
indicadas neste documento e a legislação nacional para a
instalação de equipamento elétrico.
• Esta interface não pode ser instalada no exterior ou exposta
a radiação solar direta, água, humidade relativa elevada
ou poeira. Deve ser instalada apenas num local de acesso
restrito.
• Antes de manusear a unidade interior YUTAKI, certique-se
de que está completamente desligada da rede elétrica.
• Desligue o bus KNX, a unidade interior YUTAKI e a fonte de
alimentação externa da rede elétrica antes de manuseá-los e
ligá-los à interface.
• Deve utilizar uma fonte de alimentação em conformidade com
o NEC Classe 2 ou uma fonte de alimentação limitada (LPS)
e do tipo SELV.
• Disponibilize sempre uma tensão para a interface no intervalo
admitido (consulte os pormenores nas especicações
técnicas).
• Respeite sempre a polaridade indicada para os cabos de
comunicação e de alimentação ao ligá-los à interface.
• Em caso de instalação dentro da unidade interior YUTAKI, xe
a interface e os cabos de comunicação em qualquer ponto
apropriado da caixa plástica da unidade, tendo cuidado
para não restringir o movimento das peças móveis, e o mais
distante possível de tubos com líquidos e dos cabos de
alimentação.
• Para evitar perturbações electromagnéticas, certique-se
de que existe uma distância de segurança (SELV) entre os
cabos de sinal conectados (incluindo eventuais extensões) e
outros dispositivos ou cabos sob tensão.
• Este dispositivo foi projetado para instalação num invólucro do
tipo armário elétrico. Para evitar a descarga eletrostática para
a unidade em ambientes com níveis estáticos superiores 4kV,
deve tomar as precauções aplicáveis se montar o dispositivo
no exterior de um invólucro. Ao trabalhar num invólucro (por
exemplo, ao fazer ajustes, montar interruptores, etc.), deve
respeitar as precauções antiestáticas convencionais antes de
tocar na unidade.
?NOTA
• O comprimento máximo do bus H-LINK é 1000 m. A ampliação
do cabo de ligação pode causar uma anomalia. Mantenha o
cabo de ligação o mais distante possível dos cabos elétricos e
do cabo de ligação à terra. Não una os cabos.
2 INSTRUÇÕES DE INSTALAÇÃO
• Desligue o ar condicionado da rede elétrica.
• Desligue eletricidade de qualquer bus ou cabo de comunicação
antes de ligá-lo à interface.
• Desligue a fonte de alimentação externa da rede elétrica antes
de ligá-la à interface.
• Ligue o cabo do bus H-LINK entre a interface e a unidade
interior YUTAKI de acordo com as instruções do diagrama de
instalação.
• Ligue o bus KNX ao conector KNX da interface. Respeite a
polaridade.
• Feche a unidade interior YUTAKI e volte a ligá-la à rede
elétrica.
• Conecte uma fonte de alimentação, em conformidade com
NEC Classe 2 ou uma fonte de alimentação limitada (LPS)
e tipo SELV, à interface, respeitando a polaridade em caso
de alimentação CC. Aplique sempre uma tensão no intervalo
admitido pela interface e com potência suciente (consulte as
especicações técnicas).
• Deve instalar um disjuntor antes da fonte de alimentação, com
um valor nominal de 250 V, 6 A.
• Volte a ligar a alimentação elétrica ao bus KNX.
• Siga as instruções do manual do utilizador para congurar e
colocar a interface em funcionamento.
3 INSTRUÇÕES DE CONFIGURAÇÃO
• Descarregue a documentação técnica e o cheiro ATW-KNX-02_v... de:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
11
PMML0426A rev.3 - 05/2016
PORTUGUÊS

4 LIGAÇÕES
YUTAKI TB2:
Terminais 1 e 2.
A: Ligação da fonte de alimentação externa (1).
Terminal de dois os
B: Ficha CC
C: Porta KNX
KNX TP-1 (Bus EIB)
D: LED de programação KNX.
E: Botão de programação KNX.
F: Porta H-LINK.
(1) Deve utilizar uma fonte de alimentação
em conformidade com NEC Classe 2 ou uma
fonte de alimentação limitada (LPS) e tipo
SELV.
Se utilizar uma fonte de alimentação CC:
Respeite a polaridade aplicada dos terminais
(+) e (-) Certique-se de que a tensão se
encontra dentro do intervalo admitido (10 V
CC a 40 V CC) A fonte de alimentação pode
ser ligada à terra, mas apenas através do
terminal negativo, nunca através do terminal
positivo.
?NOTA
Ligue apenas uma fonte de alimentação
externa. Utilize o terminal para dois
cabos (A) ou o adaptador CC (B).
5 ESPECIFICAÇÕES TÉCNICAS
Invólucro ABS (UL 94 HB) com 2,5 mm de espessura
Dimensões 70 mm X 70 mm X 28 mm
Peso 70 g
Cor Branco marm
Fonte de alimentação 29 V CC, 6 mA (bus KNX)
Fonte de alimentação externa
10 V CC a 40 V CC, 100 mA (Recomendado: 12 V CC, 100 mA)
Deve utilizar uma fonte de alimentação em conformidade com NEC Classe 2 ou uma fonte de
alimentação limitada (LPS) e tipo SELV.
Bloco de terminais para conectar a alimentação (dois polos).
Cablagem dos terminais
(para a fonte de alimentação e os
sinais de baixa tensão)
Por terminal: cabos unilares ou multilares (entrançado ou com ponta)
1 núcleo: 0,5 mm2… 2,5 mm2
2 núcleos: 0,5 mm2… 1,5 mm2
3 núcleos: não permitido
Porta KNX 1 x KNX TP1 (EIB) opto-isolado. Bloco de terminais (dois polos). TNV-1
Porta H-LINK Bloco de terminais para conectar o bus H-LINK (dois polos) sem polaridade
LED 1 x KNX programação
Botões de pressão 1 x KNX programação
Conguração Conguração a partir de ETS
Temperatura de funcionamento De 0ºC a 40ºC
Temperatura de armazenamento De 0ºC a 40ºC
Humidade de funcionamento De 25 % a 90 % a 50ºC, sem condensação
Tensão de isolamento Fonte de alimentação externa - KNX: 2500 V
Fonte de alimentação externa - H-LINK: 1500 V
Conformidade RoHS Cumprimento da diretiva RoHS (2002/95/CE)
Certicações
Cumprimento da diretiva CE sobre compatibilidade electromagnética (2004/108/CE) e diretiva de baixa
tensão (2006/95/CE)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
12
PMML0426A rev.3 - 05/2016

INTERFACE ATW-KNX-02
!FARE
Sikkerheds- og installationsanvisningerne skal følges nøje. Forkert udført arbejde kan medføre alvorlig fare for dit helbred og kan desuden
forårsage alvorlig beskadigelse af interfacet og/eller YUTAKI indendørsenheden.
1 SIKKERHEDSANVISNINGER
• Dette interface skal installeres af godkendte teknikere (elektri-
ker, KNX-installatør eller autoriserede tekniker) og ifølge alle
sikkerhedsanvisninger i dette dokument og altid i henhold til
lovene i det land, hvor det elektriske udstyr installeres.
• Interfacet må ikke installeres udendørs eller udsættes for di-
rekte solstråler, vand, høj luftfugtighed eller støv og må ikke
installeres et sted med begrænset adgang.
• Inden du håndterer YUTAKI indendørsenheden, skal du sikre
dig, at den er fuldstændigt frakoblet hovedstrømforsyningen.
• Frakobl altid, fra hovedstrømforsyningen, alle ledninger fra
KNX bus, YUTAKI indendørsenheden og den eksterne strøm-
forsyning, inden du håndterer eller tilslutter disse ledninger til
interfacet.
• En strømforsyning med netværksbaseret kapacitet klasse 2 el-
ler begrænset strømforsyning (LPS) eller strømforsyning med
særlig lav spænding (SELV) må anvendes.
• Sørg altid for korrekt spænding til strømforsyning af interfacet
inden for det tilladte område (se nærmere oplysninger i de
tekniske egenskaber).
• Overhold altid den forventede polaritet på strøm- og kommuni-
kationskabler, når du tilslutter dem til interfacet.
• I tilfælde af installation af interfacet inden i YUTAKI indendørs-
enheden, skal interface- og kommunikationskabler helst fast-
gøres til det rette punkt på enhedens plastikdæksel. Undlad
desuden at blokere mobile deles frie bevægelighed, og i vi-
dest muligt omfang skal de holdes væk fra slanger, der inde-
holder væske samt strømkabler.
• For at modvirke forstyrrelse af elektromagnetisk kompatibilitet,
skal du sikre dig, at der er en sikkerhedsadskillelse (strøm-
forsyning med særlig lav spænding-SELV) på de tilsluttede
signalkabler (herunder mulige forlængelser) fra andre spæn-
dingsførende enheder og kabler.
• Denne enhed er konstrueret til installation i et aukke. For
at undgå at udsætte produktet for elektrostatisk udladning i
miljøer med statiske niveauer på over 4 kV, skal du træffe
sikkerhedsforanstaltninger, når enheden monteres uden for
et aukke. Ved arbejde i et aukke (f.eks. ved justeringer, ind-
stilling af kontakter) skal man overholde de almindelige anti-
statiske sikkerhedsforanstaltninger.
?BEMÆRK
• Maks. længden for H LINK bus er 1.000 m. Hvis tilslut-
ningskablet forlænges kan der forekomme driftsfejl. Hold til-
slutningskablet så langt væk som muligt fra elektriske lednin-
ger og jordledninger. Undlad at bundte dem sammen.
2 INSTALLATIONSANVISNINGER
• Frakobl klimaanlægget fra hovedstrømforsyningen.
• Frakobl strømmen til ethvert bus- eller kommunikationskabel
inden tilslutning af interfacet.
• Frakobl den eksterne strømforsyning fra hovedstrømforsynin-
gen inden tilslutning af interfacet
• Tilslut H LINK buskablet mellem interfacet og YUTAKI inden-
dørsenheden ifølge anvisningerne på installationstegningen.
• Tilslut KNX bus til KNX stikket på interfacet. Overhold polari-
teten.
• Luk YUTAKI indendørsenheden og tilslut den igen til hoved-
strømforsyningen.
• Tilslut strømforsyning med netværksbaseret kapacitet klasse
2 eller en begrænset strømforsyning (LPS) eller en strømfor-
syning med særlig lav spænding (SELV), overhold polariteten
hvis jævnstrøm. Anvend altid en spænding, som er inden for
interfacets tilladte område og tilstrækkelig strøm (se tekniske
egenskaber)
• En kredsløbsafbryder skal anvendes inden strømforsyningen.
Effekt 250V-6A.
• Tilslut igen strømforsyning til KNX bus.
• Følg anvisningerne i brugervejledningen ang. indstilling og
idriftsættelse af interfacet.
3 ANVISNINGER VEDR. INDSTILLING
• Download de tekniske dokumenter og len ATW-KNX-02_v... fra:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
13
PMML0426A rev.3 - 05/2016
DANSK

4 TILSLUTNINGER
YUTAKI TB2:
Klemme 1 og 2
A: Tilslutning af ekstern strømforsyning (1).
Klemme med to ledninger
B: DC jackstik
C: KNX Port
KNX TP-1 (Bus EIB)
D: KNX programmerings-LED.
E: KNX programmeringsknap.
F: H-LINK port.
(1) En strømforsyning med netværksbase-
ret kapacitet klasse 2 eller en begrænset
strømforsyning (LPS) eller en strømforsy-
ning med særlig lav spænding (SELV) skal
anvendes.
Ved brug af DC strømforsyning:
Overhold polariteten på klemmerne (+) og
(-). Sørg for, at den anvendte spænding
er inden for det tilladte område (10 til 40
Vdc). Strømforsyningen kan tilsluttes til
jord, men kun via minusklemmen, aldrig
via plusklemmen.
?BEMÆRK
Tilslut kun den eksterne strømforsy-
ning. Brug enten det totrådede ter-
minalforbindelsesstik (A) eller jævns-
trømsadapterens jackstik (B).
5 TEKNISKE EGENSKABER
Aukke ABS (UL 94 HB) 2,5 mm tyk
Mål 70 X 70 X 28 mm
Vægt 70g
Farve Elfenbenshvid
Strømforsyning 29V DC, 6mA (KNX bus)
Ekstern strømforsyning
10-40V DC, 100mA (anbefalet: 12V DC, 100 mA)
En strømforsyning med netværksbaseret kapacitet klasse 2 eller en begrænset strømforsyning (LPS)
eller en strømforsyning med særlig lav spænding (SELV) skal anvendes.
Plug-in klemmebræt til tilslutning af strøm (2 poler).
Klemmeledningsføring (til strømforsy-
ning og lavspændingssignaler)
Per klemme: faste kabler eller standard kabler (parsnoet eller med klemring)
1 leder: 0,5 mm2… 2,5 mm2
2 ledere: 0,5 mm2… 1,5 mm2
3 ledere: ikke tilladt
KNX port 1 x KNX TP1 (EIB) port opto-isoleret. Plug-in klemmebræt (2 poler). TNV-1
H-LINK port Plug-in klemmebræt til tilslutning af H LINK bus (2 poler) polaritetsløse
LED 1 stk. KNX programming
Trykknapper 1 stk. KNX programming
Indstilling Konguration fra ETS
Driftstemperatur Fra 0ºC til 40ºC
Opbevaringstemperatur: Fra 0ºC til 40ºC
Driftsfugtighed 25-90 % ved 50ºC, ingen kondensering
Isolationsspænding Ekstern strømforsyning – KNX: 2500 V
Ekstern strømforsyning – H-LINK: 1500 V
RoHS overensstemmelse Overholder RoHS-direktiv (2002/95/CE)
Certiceringer
CE-overensstemmelse ifølge EMC-direktivet (2004/108/EC) og Lavspændingsdirektivet (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
14
PMML0426A rev.3 - 05/2016

INTERFACE ATW-KNX-02
!GEVAAR
Volg deze veiligheidsinstructies en installatievoorschriften zorgvuldig. Een verkeerd gebruik kan ernstige schade veroorzaken aan uw ge-
zondheid en zorgen voor onherstelbare schade aan de interface en / of YUTAKI binnenunit.
1 VEILIGHEIDSINSTRUCTIES
• Deze interface moet worden geïnstalleerd door erkend tech-
nisch personeel (elektricien, KNX installateur of bevoegd
technisch personeel) en in overeenstemming met alle veilig-
heidsinstructies en de wetgeving voor de installatie van elek-
trische apparatuur van het betreffende land.
• Deze interface mag niet buiten worden geïnstalleerd of bloot-
gesteld worden aan de zon, water, hoge luchtvochtigheid of
stof en mag alleen op een plek met beperkte toegang worden
geïnstalleerd.
• Zorg ervoor dat de YUTAKI binnenunit volledig losgekoppeld is
van het elektriciteitsnet alvorens deze te manipuleren.
• Koppel de kabels van de KNX-bus, de YUTAKI binnenunit en
de externe voedingsspanning los van het elektriciteitsnetwerk
alvorens deze te manipuleren en op de interface aan te slui-
ten.
• Een stroomvoorziening met NEC klasse 2 of Limited Power
Source (LPS) en ZLVS moet worden gebruikt.
• Zorg er altijd voor dat de stroomspanning van de interface
tussen het toegelaten bereik ligt (zie details in de technische
gegevens).
• Let goed op de polariteit van de stroom- en communicatieka-
bels wanneer u deze op de interface aansluit.
• In het geval dat de interface in de YUTAKI binnenunit wordt
geïnstalleerd, bevestig de interface en communicatiekabels
bij voorkeur aan een geschikt punt van de plastic kap van
de unit, ervoor zorgend dat de beweegbare delen vrij kunnen
bewegen, en zo ver mogelijk van buizen met vloeistoffen of
stroomkabels.
• Om EMC-storingen te voorkomen, zorg ervoor dat er een vei-
ligheidscheiding (ZLVS) tussen de aangesloten signaalkabels
zit (met inbegrip van mogelijke uitbreidingen) en andere span-
ningsvoerende apparaten en kabels.
• Dit apparaat is ontworpen voor installatie in een behuizing.
Om elektrostatische ontlading van de unit te voorkomen in
een omgeving met statische niveaus boven 4 kV moeten er
voorzorgsmaatregelen worden genomen als het apparaat niet
in een behuizing wordt gemonteerd. Tijdens het werken aan
een behuizing (bijv. het maken van aanpassingen, het instel-
len van schakelaars etc.) moeten er anti-statische voorzorgs-
maatregelen worden genomen alvorens de unit aan te raken.
?OPMERKING
• De maximale lengte voor de H-LINK bus is 1000 m. Het ver-
lengen van de aansluitkabel kan leiden tot storingen. Houd de
aansluitkabel zo ver mogelijk weg van de aardedraad en elek-
triciteitsdraden. Bind ze niet samen.
2 INSTRUCTIES VOOR INSTALLATIE
• Koppel de airconditioner los van het elektriciteitsnet.
• Schakel de stroom uit van alle communicatie-bussen en ka-
bels alvorens deze op de interface aan te sluiten.
• Trek de stekker uit het elektriciteitsnet voordat u deze op de
interface aansluit.
• Sluit de H-LINK bus kabel aan op de interface en de YUTAKI
binnenunit zoals beschreven in het installatieschema.
• Sluit de KNX-bus aan op de KNX-aansluiting van de interface.
Let goed op de polariteit.
• Sluit de YUTAKI binnenunit en sluit de unit opnieuw aan op het
elektriciteitsnet.
• Sluit een NEC klasse 2 of Limited Power Source (LPS) en
ZLVS stroomvoorziening aan op de interface, let op de po-
lariteit indien gelijkstroomvoeding. Zorg er altijd voor dat de
spanning binnen het toegestane bereik van de interface ligt
en voldoende stroom levert (zie technische gegevens).
• Er moet een stroomonderbreker gebruikt worden voor de
stroomvoorziening. 250V-6A.
• Sluit de stroomvoorziening opnieuw aan op de KNX-bus.
• Volg de instructies in de handleiding voor de conguratie en
ingebruikname van de interface.
3 INSTRUCTIES VOOR CONFIGURATIE
• Download de technische documentatie en het bestand ATW-KNX-02_v ... van:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
15
PMML0426A rev.3 - 05/2016
NEDERLANDS

4 AANSLUITINGEN
YUTAKI TB2:
Aansluitklem 1 en 2
A: Aansluiting externe stroomvoorziening (1).
2 aansluitklem draad
B: DC-stekker
C: KNX Poort
KNX TP-1 (EIB-bus)
D: KNX Programmeerled.
E: KNX Programmeertoets.
F: H-LINK-poort.
(1) Een stroomvoorziening met NEC
klasse 2 of Limited Power Source (LPS)
en ZLVS moet worden gebruikt.
Indien gebruik wordt gemaakt van
gelijkstroom:
Let op de polariteit van de aansluitklem
(+) en (-). Zorg ervoor dat de aangesloten
spanning binnen het toegestane bereik
ligt (10 tot 40 Vdc). De voedingsspanning
kan worden geaard maar alleen via de
negatieve pool, nooit via de pluspool.
?OPMERKING
Sluit slechts één externe stroom-
voorziening aan. Gebruik een van de
twee aansluitklemmen (A) of de ge-
lijkstroomstekkeraansluiting (B).
5 TECHNISCHE GEGEVENS
Behuizing ABS (UL 94 HB) van 2,5 mm dik
Afmetingen 70 X 70 X 28 mm
Gewicht 70g
Kleur Ivoorwit
Netspanning 29V DC, 6mA (KNX-bus)
Externe stroomvoorziening
10-40V DC, 100mA (Aanbevolen: 12V DC, 100 mA)
Een stroomvoorziening met NEC klasse 2 of Limited Power Source (LPS) en ZLVS moet worden
gebruikt.
Plug-in aansluitklem voor stroomaansluiting (2 polen).
Bedrading aansluitklem
(voor stroomvoorziening en
laagspanningssignalen)
Per aansluitklem: massieve of gevlochten draad (gedraaid of met huls)
1 kern: 0,5mm2… 2,5mm2
2 kernen: 0,5mm2… 1,5mm2
3 kernen: niet toegestaan
KNX-poort 1 x KNX TP1 (EIB) poort opto-geïsoleerd. Plug-in aansluitklem (2 polen). TNV-1
H-LINK-poort Plug-in aansluitklem voor H-LINK connectie-bus (2 polen) zonder polariteit
LED (indicator) 1 x KNX programmering
Drukknoppen 1 x KNX programmering
Conguratie Conguratie met ETS
Bedrijfstemperatuur Van 0ºC tot 40ºC
Opslagtemperatuur Van 0ºC tot 40ºC
Bedrijfsluchtvochtigheid 25-90% bij 50ºC, niet condenserend
Isolatiespanning Externe stroomvoorziening – KNX: 2500V
Externe stroomvoorziening – H-LINK: 1500V
Conform RoHS In overeenstemming met RoHS richtlijn (2002/95/EC)
Certicering
CE in overeenstemming met EMC richtlijn (2004/108/EC) en laagspanningsrichtlijn (2006/95/EC)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1
PMML0426A rev.3 - 05/2016
16
PMML0426A rev.3 - 05/2016

PMML0426A rev.3 - 05/2016
17
PMML0426A rev.3 - 05/2016
SVENSKA
GRÄNSSNITT ATW-KNX-02
!FARA
Följ dessa säkerhets- och installationsinstruktionerna noggrant. Felaktigt utfört arbete kan allvarigt skada din hälsa och
även orsaka irreparabla skador på gränssnittet och/eller inomhusenheten.
1 SÄKERHETSINSTRUKTIONER
• Det här gränssnittet måste installeras av en ackrediterad ins-
tallatör (elektriker, KNX-installatör eller auktoriserad teknisk
personal) och utföras i enlighet med dessa säkerhetsins-
truktionerna och i överenstämmelse med landets lagstiftning
för installation av elektrisk utrustning.
• Det här gränssnittet får inte installeras utomhus eller utsättas
för direkt solstrålning, vatten, hög relativ fuktighet eller damm
och kan endast installeras i områden med begränsat tillträde.
• Se till att YUTAKI inomhusenhet är helt frånkopplad från el-
nätet innan något arbete utförs på den.
• Koppla alltid bort alla kablar från KNX-bussen, YUTAKI
inomhusenhet och strömförsörjningen från elnätet före han-
tering och anslutning till gränssnittet.
• Använd en strömförsörjning med en NEC klass 2 eller begrän-
sad strömkälla (LPS) och SELV-klassad strömkälla.
• Se alltid till att korrekt spänning används för att försörja
gränssnittet inom det tillåtna intervallet (se teknisk beskri-
vning för mer detaljer).
• Kontrollera alltid att polariteten av ström- och kommunikations-
kablarna är korrekta när de ska anslutas till gränssnittet.
• Om gränssnittet installeras på inomhusenhetens insida ska
gränssnittet och kommunikationskablarna helst fästas på en-
hetens plastlucka på en plats där de inte blockerar några rör-
liga delar och placeras så långt bort som möjligt från vätskerör
och strömkablar.
• För att förhindra EMC störningar, måste du se till att det nns
ett säkerhetsavstånd (SELV) mellan de anslutna signalka-
blarna (inklusive eventuella förlängningskablar) och de andra
spänningsförande enheterna och kablarna.
• Denna enhet har konstruerats för att installeras på en inneslu-
ten plats, såsom ett elskåp. För att undvika möjlig skada på
enheten från elektrostatisk urladdning i områden med ett sta-
tiskt tryck på mer än 4 kV bör försiktighetsåtgärder vidtas när
enheten installeras utanför en inneslutad plats. När arbetet
utförs i ett slutet område (t.ex. vid justeringar, inställning av
kontakter o.s.v) ska vanliga antistatiska åtgärder vidtas före
hantering av enheten.
?OBS
• Den maximala längden av H-LINK bussen är 1.000 m. För-
längning av anslutningskabeln kan orsaka felaktig funktion.
Placera anslutningskabeln så långt bort som möjligt från elka-
blar och jordledningar. Bunta inte ihop dem.
2 INSTALLATIONSINSTRUKTIONER
• Koppla från YUTAKI från elnätet.
• Koppla bort strömförsörjningen från alla eventuella buss- eller
kommunikationskablar innan du ansluter den till gränsnittet.
• Koppla bort elnätsanslutningen från den externa strömförsörj-
ningen innan du ansluter den till gränssnittet.
• Anslut H-LINK busskabeln mellan gränsnittet och YUTAKI
inomhusenhet enligt instruktionerna på installationsdiagram-
met.
• Anslut KNX-bussen till KNX-anslutaren på gränssnittet. Res-
pektera polariteten.
• Stäng YUTAKI inomhusenhet och återanslut den till elnätet.
• Anslut en NEC klass 2 eller en begränsad strömkälla (LPS)
och SELV-klassad strömkälla till gränssnittet, respektera po-
lariteten om det är DC-ström. Applicera alltid en spänning
som ligger inom gränssnittets tillåtna intervall och tillräckligt
med ström (se de tekniska specikationerna).
• Installera en kretsbrytare innan strömförsörjningen ansluts.
Märkspänning 250V-6A.
• Återanslut strömförsörjningen till KNX-bussen.
• Följ användarhandbokens instruktioner när du ska kongurera
och idriftsätta gränssnittet.
3 KONFIGURATIONSINSTRUKTIONER
• Ladda ner den tekniska dokumentationen och l ATW-KNX-02_v... från:
www.hitachiaircon.es:8080/HapeWeb

PMML0426A rev.3 - 05/2016
18
PMML0426A rev.3 - 05/2016
4 ANSLUTNINGAR
YUTAKI TB2:
Kontakterna 1 och 2
A: Extern strömförsörjningsanslutning (1)
2-trådig kontakt.
B: DC Jack.
C: KNX-port
KNX TP-1 (EIB-buss)
D: KNX-programmering LED .
E: KNX-programmeringsknapp .
F: H-LINK port.
(1) Måste använda en NEC klass 2 eller
begränsad strömkälla (LPS) och SELV-
klassad strömkälla.
Om DC-strömförsörjning används:
Respektera terminalernas (+) och (-)
polaritet. Se till att spänningen ligger
inom det tillåtna intervallet (10 till 40
V DC). Strömförsörjningen kan ans-
lutas till jord men endast genom den
negativa terminalen, aldrig genom den
positiva terminalen
?OBS
Anslut endast en extern strömförsörj-
ning. Använd antingen den tvåtrådiga
anslutningskontakten (A) eller DC Jack
adapter kontakt (B).
5 TEKNISKA EGENSKAPER
Hölje ABS (UL 94 HB) med en tjocklek på 2,5 mm
Mått 70 × 70 × 28 mm
Vikt 70g
Färg Elfenbenvit
Strömförsörjning 29V DC, 6mA (KNX-buss)
Extern strömförsörjning
10-40V DC, 100mA (Rekommenderad: 12V DC, 100 mA)
Måste använda en NEC klass 2 eller begränsad strömkälla (LPS) och SELV-klassad strömkälla.
Plug-in plint för strömanslutning (2 poler)
Kabeluttag (för strömförsörjning och
lågspänningssignaler)
Per uttag: entrådskablar eller tvinnade kablar (tvinnad eller med hylsa)
1 trådig: 0.5mm2… 2.5mm2
2 trådig: 0.5mm2… 1.5mm2
3 trådig: inte tillåten
KNX-port 1 x KNX TP1 (EIB) optoisolerad ingång. Plug-in anslutningsplint (2 poler). TNV-1
H-LINK port Plug-in anslutningsplint för H-LINK bussanslutning (2 poler) utan polaritet
LED 1 x KNX-programmering
Tryckknappar 1 x KNX-programmering
Konguration Konguration från ETS
Driftstemperatur Från 0ºC upp till 40ºC
Förvaringstemperatur Från 0ºC upp till 40ºC
Driftfuktighet 25-90% vid 50ºC, icke kondenserande
Isoleringsspänning Extern strömförsörjning – KNX: 2500V
Extern strömförsörjning – H-LINK: 1500V
RoHS-efterlevnad I enlighet med RoHS, direktiv (2002/95/CE.)
Certieringar
CE-märkt för överenstämmelse med EMC-direktivet (2004/108/EG) och lågspänningsdirektivet
(2006/95/EG)
EN 61000-6-2; EN 61000-6-3; EN 60950-1; EN 50491-3;
EN 50090-2-2; EN 50428; EN 60669-1; EN 60669-2-1

ΔΙΕΠΑΦΗ ATW-KNX-02
!ΚΙΝΔΥΝΟΣ
Ακολουθήστε με προσοχή αυτές τις οδηγίες ασφάλειας και εγκατάστασης. Ο λάθος χειρισμός μπορεί να προκαλέσει σοβαρό κίνδυνο για την
υγεία σας και ανεπανόρθωτη βλάβη στη διεπαφή και/ή στην εσωτερική μονάδα YUTAKI.
1 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
• Η εγκατάσταση αυτής της διεπαφής πρέπει να πραγματοποιηθεί
από τεχνικό προσωπικό (ηλεκτρολόγο, εγκαταστάτη KNX
ή εγκεκριμένο τεχνικό προσωπικό) και να τηρούνται όλες οι
οδηγίες ασφάλειας που παρουσιάζονται εδώ και σύμφωνα
πάντα με την ισχύουσα νομοθεσία της χώρας σας σχετικά με
την εγκατάσταση ηλεκτρικού εξοπλισμού.
• Η διεπαφή αυτή μπορεί να εγκαθίσταται μόνο σε χώρο με
περιορισμένη πρόσβαση και δεν πρέπει ποτέ να εγκαθίσταται
σε εξωτερικό χώρο ή σε μέρος με νερό, υγρασία, ηλιακή
ακτινοβολία ή σκόνη.
• Πριν από τον χειρισμό της εσωτερικής μονάδας YUTAKI,
βεβαιωθείτε ότι είναι πλήρως αποσυνδεδεμένη από το
ηλεκτρικό δίκτυο.
• Πάντα να αποσυνδέετε την τάση από το bus KNX, την
εσωτερική μονάδα YUTAKI και την εξωτερική παροχή
τροφοδοσίας ηλεκτρικού ρεύματος πριν το χειρισμό τους και
τη σύνδεσή τους στη διεπαφή.
• Πρέπει να χρησιμοποιηθεί μια τροφοδοσία ηλεκτρικού
ρεύματος σύμφωνα με το NEC Κατηγορία 2 ή τον περιορισμό
τροφοδοσίας ηλεκτρικού ρεύματος (LPS) και τύπου SELV.
• Πρέπει να παρέχεται η κατάλληλη τάση τροφοδοσίας στη
διεπαφή εντός του αποδεκτού εύρους (βλέπε τεχνικά
χαρακτηριστικά).
• Πάντα να τηρείται η πολικότητα των καλωδίων τροφοδοσίας
και επικοινωνίας όταν συνδέονται στη διεπαφή.
• Σε περίπτωση εγκατάστασης της διεπαφής μέσα στην
εσωτερική μονάδα YUTAKI, στερεώστε τη διεπαφή και τα
καλώδια επικοινωνίας κατά προτίμηση σε κάποιο σημείο του
πλαστικού κελύφους ώστε να μην εμποδίζουν την κίνηση των
κινητών μερών και όσο το δυνατόν μακριά από τους σωλήνες
με νερό και τα καλώδια ισχύος.
• Για να εμποδίσετε τις διαταραχές της ηλεκτρομαγνητικής
συμβατότητας, συνίσταται η διάταξη των γραμμών εισόδων
να είναι όσο το δυνατόν λιγότερο παράλληλη με τους αγωγούς
της κύριας τάσης των 230V.
• Η συσκευή αυτή έχει σχεδιαστεί για την εγκατάστασή της
μέσα σε ένα ερμάριο. Για να εμποδίσετε ηλεκτροστατικές
εκκενώσεις στη μονάδα σε περιβάλλον με στατικά επίπεδα
άνω των 4 kV, πρέπει να ληφθούν προφυλάξεις όταν η συσκευή
εγκαθίσταται εκτός ενός ερμαρίου. Όταν πραγματοποιούνται
εργασίες σε ένα ερμάριο (για παράδειγμα, πραγματοποίηση
ρυθμίσεων, χειρισμός διακοπτών, κλπ.) πρέπει να ληφθούν
υπόψη οι τυπικές αντιστατικές προφυλάξεις προτού αγγίξετε
τον εξοπλισμό.
?ΣΗΜΕΙΩΣΗ
• Το μέγιστο μήκος του bus H-LINK είναι 1000 μ. Η επέκταση του
καλωδίου bus μπορεί να προκαλέσει εσφαλμένη λειτουργία.
Διατηρείτε το καλώδιο σύνδεσης όσο το δυνατό πιο μακριά
από την ηλεκτρική καλωδίωση και το καλώδιο γείωσης. Μην
τα τυλίγετε μαζί.
2 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
• Αποσυνδέστε το κλιματιστικό από την κύρια παροχή ηλεκτρικού
ρεύματος.
• Αποσυνδέστε την τάση τροφοδοσίας από κάθε bus
επικοινωνίας ή καλώδιο προτού το συνδέσετε στη διεπαφή.
• Αποσυνδέστε την τάση της εξωτερικής τροφοδοσίας ηλεκτρικού
ρεύματος προτού τη συνδέσετε στη διεπαφή.
• Συνδέστε το καλώδιο σύνδεσης του bus H-LINK μεταξύ της
διεπαφής και της εσωτερικής μονάδας YUTAKI σύμφωνα με
τις οδηγίες του παρακάτω διαγράμματος.
• Συνδέστε το bus KNX στον ακροδέκτη KNX της διεπαφής.
Πρέπει να τηρείται η πολικότητα.
• Κλείστε την εσωτερική μονάδα YUTAKI, και συνδέστε την ξανά
στο ηλεκτρικό δίκτυο.
• Συνδέστε τη διεπαφή σε μια τροφοδοσία ηλεκτρικού ρεύματος
σύμφωνα με το NEC Κατηγορία 2 ή τον περιορισμό
τροφοδοσίας ηλεκτρικού ρεύματος (LPS) και τύπου SELV,
τηρώντας την πολικότητα αν είναι ισχύος DC. Πάντα να
εφαρμόζεται μια τάση εντός του επιτρεπόμενου εύρους της
διεπαφής και με αρκετή ισχύς (βλέπε τεχνικά χαρακτηριστικά).
• Πρέπει να χρησιμοποιήσετε ένα διακόπτη κυκλώματος πριν
από την τροφοδοσία ηλεκτρικού ρεύματος. Τύπου 250V-6A.
• Συνδέστε ξανά την τροφοδοσία ηλεκτρικού ρεύματος στο bus
KNX.
• Ακολουθήστε τις οδηγίες στο εγχειρίδιο χρήστη για τη
διαμόρφωση και την εκκίνηση λειτουργίας της διεπαφής.
3 ΟΔΗΓΙΕΣ ΔΙΑΜΟΡΦΩΣΗΣ
• Κάντε λήψη της τεχνικής τεκμηρίωσης και το αρχείο ATW-KNX-02_v... από:
www.hitachiaircon.es:8080/HapeWeb
PMML0426A rev.3 - 05/2016
19
PMML0426A rev.3 - 05/2016
ΕΛΛΗΝΙΚΑ

4 ΣΥΝΔΕΣΕΙΣ
YUTAKI TB2:
Ακροδέκτες 1 και 2
A: Σύνδεση στην εξωτερική τροφοδοσία
ηλεκτρικού ρεύματος (1).
Τερματικό 2 καλωδίων
B: DC Jack
C: Θύρα KNX
KNX TP-1 (Bus EIB)
D: Led προγραμματισμού KNX.
E: Κουμπί προγραμματισμού KNX.
F: Θύρα H-LINK.
(1) Πρέπει να χρησιμοποιηθεί μια τροφοδοσία
ηλεκτρικού ρεύματος σύμφωνα με το NEC
Κατηγορία 2 ή τον περιορισμό τροφοδοσίας
ηλεκτρικού ρεύματος (LPS) και τύπου SELV.
Αν χρησιμοποιηθεί τροφοδοσία συνεχούς
ρεύματος DC:
Τηρείστε την πολικότητα των ακροδεκτών
(+) και (-). Βεβαιωθείτε ότι η παρεχόμενη
τάση είναι εντός του επιτρεπόμενου εύρους
(10 έως 40 Vdc). Αν συνδέετε τη γείωση, να
συνδεθεί μόνο στον αρνητικό ακροδέκτη,
ποτέ στον θετικό.
?ΣΗΜΕΙΩΣΗ
Συνδέστε μόνο μια εξωτερική τροφοδοσία
ηλεκτρικού ρεύματος. Χρησιμοποιείτε είτε
έναν ακροδέκτη διπλού καλωδίου (Α) ή
τον προσαρμογέα DC Jack (B).
5 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Κέλυφος ABS (UL 94 HB) με πάχος 2,5 χιλ
Διαστάσεις 70 x 70 x 28 χιλ
Βάρος 70g
Χρώμα Ιβουάρ
Τροφοδοσία ηλεκτρικού ρεύματος 29V DC, 6mA (KNX bus)
Εξωτερική τροφοδοσία ρεύματος
10-40V DC, 100mA (Συνίσταται: 12V DC, 100 mA)
Πρέπει να χρησιμοποιηθεί μια τροφοδοσία ηλεκτρικού ρεύματος σύμφωνα με το NEC Κατηγορία 2 ή τον
περιορισμό τροφοδοσίας ηλεκτρικού ρεύματος (LPS) και τύπου SELV.
Βύσμα τροφοδοσίας τύπου κλέμα με 2 ακροδέκτες.
Καλώδια για το τερματικό (για
τροφοδοσία ηλεκτρικού ρεύματος και
σήματα χαμηλής τάσης)
Ανά τερματικό: καλώδιο συμπαγής χαλκός ή ίνες χαλκού (συνεστραμμένο ή με δακτύλιο στην άκρη)
1 πυρήνας: 0,5mm2… 2,5mm2
2 πυρήνες: 0,5mm2… 1,5mm2
3 πυρήνες:
Θύρα KNX 1 x θύρα KNX TP1 (EIB) με οπτικό απομονωτή. Βύσμα με αποσπώμενη κλέμα (2 ακροδέκτες). TNV-1
Θύρα H-LINK Βύσμα για το H-LINK τύπου κλέμα με 2 ακροδέκτες χωρίς πολικότητα
LED 1 x KNX προγραμματισμός
Διακόπτες 1 x KNX προγραμματισμός
Ρύθμιση Διαμόρφωση από ETS
Θερμοκρασία λειτουργίας Από 0ºC έως 40ºC
Θερμοκρασία αποθήκευσης Από 0ºC έως 40ºC
Υγρασία λειτουργίας 25-90% σε 50ºC, χωρίς μείωση
Τάση μόνωσης Εξωτερική τροφοδοσία ρεύματος – KNX: 2500V
Εξωτερική τροφοδοσία ρεύματος – H-LINK: 1500V
Συμμόρφωση με RoHS Συμμόρφωση με RoHS, οδηγία (2002/95/EK)
Πιστοποιήσεις
Συμμόρφωση CE με την οδηγία για την ηλεκτρομαγνητική συμβατότητα (2004/108/EK) και την οδηγία
περί χαμηλής τάσης (2006/95/EK)
EN 61000-6-2, EN 61000-6-3, EN 60950-1, EN 50491-3,
EN 50090-2-2, EN 50428, EN 60669-1, EN 60669-2-1
PMML0426A rev.3 - 05/2016
20
PMML0426A rev.3 - 05/2016
