Hobie Wave User manual

• 1
ASSEMBLY MANUAL
MANUEL D’ASSEMBLAGE
AUFBAUANLEITUNG
HOBIE CAT EUROPE
ZI Toulon Est, BP 250
83078 Toulon cedex 9, France
Tel : [phone] - Fax : [phone]
Email : [email protected] - http://www.hobie-cat.com

• 2
ASSEMBLY MANUAL
MANUEL D’ASSEMBLAGE
AUFBAUANLEITUNG
TABLE OF CONTENT
SOMMAIRE
INHALT
Hull assembly/Montage des coques
Zusammen Bau der Rümpfe .......................3
Trampoline fitting/Montage du trampolin
Einlegen des Trampolins ............................4
Rudder system assembly/Montage du
gouvernail/ Ruderanlage ..............................5
Mast and rigging/Mât et gréement
Mast und Takelage ..................................6-7
Mainsail/Grand-voile
Großsegel .................8
Mainsheet/Palan de GV/Großschot ...........9
Turbo Kit/kit Turbo...................................10
Righting line/Redressement/
Aufrichtung. 11
Safety tips/Sécurité/
Sicherheit .................12
LIST OF PARTS / LISTE DES PIECES
ERSATZTEILE
⇒ Hulls/Coques/ Rümpfe (2)
⇒ Front crossbar/traverse avant/
Vorderholm
⇒ Rear crossbar/traverse arrière/
Achterholm
⇒ Mast/Mât/ Mast
⇒ Trampoline/Trampolin/ Trampoline
⇒ Rear trampoline strip/Bande arrière
de trampolin/ Trampoline-Achterteile
⇒ Rudder assemblies/gouvernails/
Ruderanlage (2)
⇒ Tiller crossbar/barre d’accouplement/
Anlenkstange
⇒ Tiller extension/Stick/ Pinne
⇒ Mainsail/Grand-voile/ Großsegel
⇒ Jib kit/Kit foc/ Fock-Kit
⇒ Batten set/jeu de lattes/ Lattensatz (6)
⇒ Parts bag/sac accastillage/
⇒ Ropes bag/sac de cordages/
Leinesack
⇒ Wire bag/sac de câbles/ Käbelsack
It is advisable to assemble the Hobie Wave with
Two people.
Il est recommandé d’assembler le Hobie Wave avec
deux personnes.
CAUTION - DANGER
ALUMINIUM MAST
STAY CLEAR OF OVERHEAD WIRES
ATTENTION - DANGER
LE CONTACT DU MAT ALUMINIUM
AVEC DES LIGNES ELECTRIQUES
PEUT ENTRAINER LA MORT
ACHTUNG - GEFAHR
ALUMINIUM MAST-KONTAKT MIT STARKSTROMLEITUNGEN KANN
FATALE FOLGEN HABEN

• 3
Lift the front crossbar and insert the left end
into the left hull. Lift the rear crossbar and in-
sert the left end into the left hull. NB : The crossbars
have stops built into the underside that will limit the
depth the crossbars can be inserted.
Identify the right and the left trampoline halves and
slide the front of this in the track of the front cross-
bar.
Soulever la traverse avant et insérer le côté gauche
dans la coque gauche. Soulever la traverse arrière et in-
sérer le côté gauche dans la coque gauche.
NB : les traverses sont munies de petites butées qui li-
mitent la profondeur d’enfoncement des traverses dans
les coques.
Repérer la moitié droite de la moitié gauche du trampolin et faire glisser les deux moitiés de trampolin dans le
rail de la traverse avant (les bandes d’oeillets se faisant face au milieu).
Insert the rear trampoline stripe in the rear
crossbar. Insert the right side of the front cross-
bar in the right hull and the right side of the rear
crossbar in the right hull. Feed the outside edges of
the trampoline halves through the trampoline tracks
attached to the inside edge of the deck.
Insérer la bande arrière de trampolin dans la traverse ar-
rière. Insérer le côté droit de la traverse avant dans la
coque droite et le côté droit de la traverse arrière dans la
coque droite.
Glisser les bords externes des moitiés de trampolin dans
les rails fixés sur les ponts des coques.
Lay the hulls on the ground on their sides with
the bottoms to the center (graphics down) as in
figure 1. A tarp or pads may be desirable under
the hull if the ground surface is rough.
There is one plug in the rear of each hull (shown in-
set). These plugs are used to drain the hulls. The
plugs should be in place before sailing. Remove the
plugs after sailing to drain any water that may have
leaked into the hulls. It is best to travel and store the
boat with the plugs removed to allow for pressure
changes due to heating, cooling and altitude
changes. This will prevent warping of the hull sur-
face.
Placer les coques parallèlement sur le sol, face exté-
rieure cachée. Prenez la précaution d’étaler une toile auparavant si la surface du sol est rugueuse.
Repérer les bouchons de vidange à l’arrière de chaque coque. Ces bouchons doivent être mis en place avant
la mise à l’eau. Retirer les bouchons après chaque sortie de manière à vider l’eau qui aurait pu s’infiltrer dans
les coques en cours de navigation. Pour le transport et le stockage du bateau, il est recommandé de retirer les
bouchons afin de permettre les variations de pressions dues à la chaleur, au froid ou à l’altitude. Cela évitera
une déformation de la surface des coques.
Hull assembly/Montage des coques/ Zusammen Bau der Rümpfe
+8//6&248(65h03)(
1
2
3

• 4
Tighten the trampoline lacings and attach
them as indicated on the picture.
NB : A tight trampoline gives the boat its rigidity.
Bien tendre et arrêter le laçage comme indiqué sur la
photo ci-contre.
NB : Un trampolin bien tendu donne au bateau sa ri-
gidité.
75$032/,1(75$032/,1
Trampoline fittings/Montage du trampolin/ Einlegen des Trampolins
Proceed to lace the trampoline halves along
the rear first. Do not tighten.
Commencer le laçage par la bande arrière du trampo-
lin comme indiqué sur la photo ci-contre.
1
Thread and tighten the center trampoline la-
cing from front to rear.
Puis faire glisser le laçage central de l’avant vers l’ar-
rière.
2
3

• 5

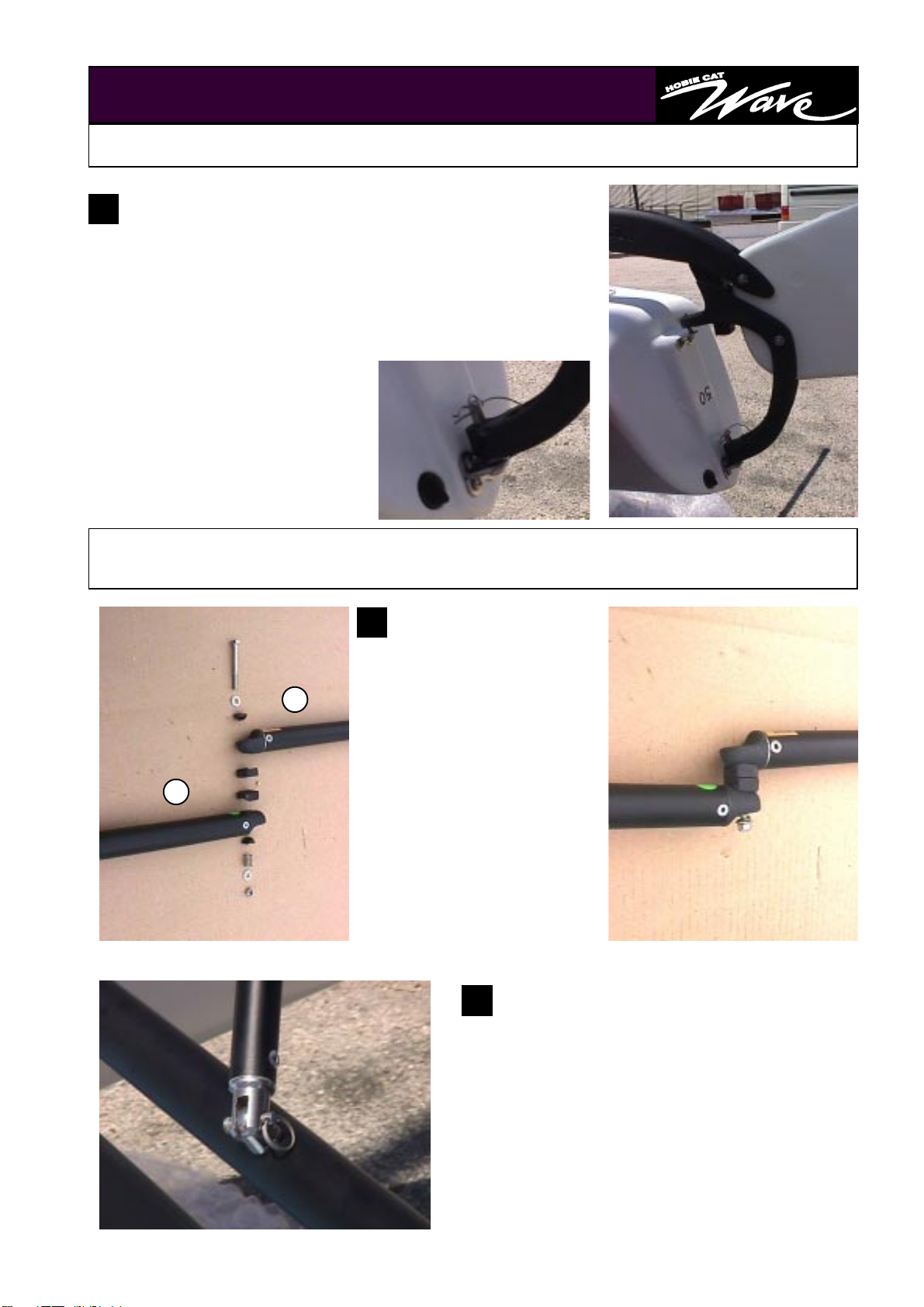

Locate the tiller crossbar
and identify the left and
right hand ends. NB: the tiller
crossbar (1) locates on top of
the tiller/rudder arms (2).
Locate the tiller connector kits
and install as shown on the
photographs.
Repérer la barre d’accouplement
et identifier le côté gauche et le
côté droit. NB: la barre d’accou-
plement (1) une fois assemblée
doit se trouver au dessus des
bras de gouvernail (2).
Prendre le kit de connection et
installer les pièces comme indi-
qué sur les photos.
Identify the right and the left rudders. Green sticker for the
right, red sticker for the left. Attach these to the boat using
the two aluminium rudder pins and split rings provided.
Repérer le safran gauche du droit. Etiquette verte pour le droit et rouge
pour le gauche. Les fixer à l’aide des axes en aluminium et des gou-
pilles.
58''(5*289(51$,/58'(5$1/$*(
Rudder system assembly/Montage du gouvernail/Ruderanlage
1
2
Barre d’accouplement & stick/Tiller crossbar and extension/
Anlenkstange u. Pinne
Locate the tiller extension and secure it to the
tiller crossbar using the clevis pin and ring clip
provided.
Prendre le stick et le fixer au milieu de la barre d’accou-
plement à l’aide de l’axe percé et de l’anneau brisé.
1
2
3

• 6

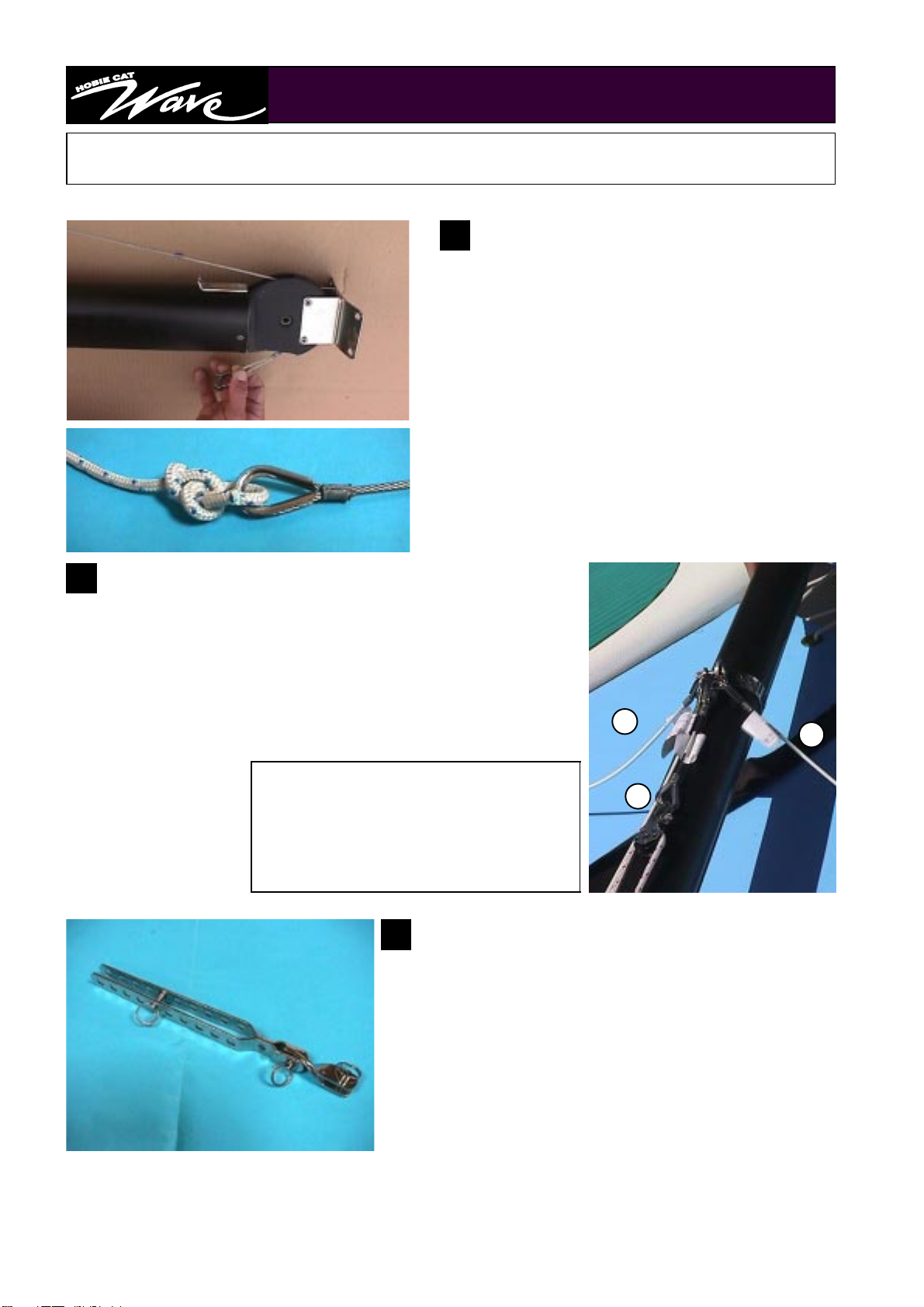

Remove the main and jib halyard lines from the
ropes bags. Unroll the main halyard wire that is
secured at the head of the mast. Using a bowline
knot, secure the main halyard line to the thimble at
the end of the halyard wire. Now, secure both ends
at the base of the mast.
Mast and rigging/Mât et gréement/Mast und Takelage
0$670$70$67
1
Prendre la drisse corde de foc et la drisse corde de
grand-voile dans le sac de cordage. Dérouler la drisse
câble de grand-voile qui est enroulée en haut du mât.
Fixer à l’aide d’un noeud de chaise la drisse corde à la
cosse se trouvant à l’extrémité de la drisse câble. Atta-
cher ensuite les deux extrémités libres à la base du mât.
Remove all the wires from the wires bag and unroll them. En-
sure that all twists are removed.
Locate the 8 mm tang shackle and shackle the five wires to the mast
tang, as per photograph. Ensure that the shackle is tightened secu-
rely.
Prendre tous les câbles dans le sac de câbles et les dérouler. S’assurer
que tous les câbles sont droits et pas emmêlés. A l’aide de la manille de
capelage 8 mm fixer les 3 câbles sur la ferrure de capelage dans l’ordre
indiqué ci-contre. Bien serrer la manille.
2
1. Shrouds/Haubans/ Wanten
2. Pigtail, forestay, jib halyard/Estrope, étai et
drisse de foc/
Pigtail, Vorstag und Fockfall
(for Turbo model only/Pour modèle Turbo
seulement)
11
2
With the base of the mast facing towards the front of the
boat, lay the mast on top of the boat. (place some pa-
ding under the mast to prevent scratching).
Find the package containing the stay adjusters, twist
toggles, clevis pins and split rings. Assemble by pinning the
twist toggle into the bottom of the stay adjuster.
Placer le mât sur le bateau, la base de mât vers l’avant du ba-
teau. (placer du rembourrage sous le mât pour éviter de l’endom-
mager).
Prendre le paquet avec les lattes ridoires, les chapes de hauban,
axes percés et anneaux brisés. Assembler une chape de hauban
au bas de chaque latte ridoire à l’aide d’un axe percé et d’un an-
neau brisé.
3

• 7
With the person on the trampoline supporting the
mast, the other person shackle the two bridles to
the stay adjuster at the end of the forestay. Now, provi-
ded all the clevis pins have the split rings fitted, the
mast is supported by the shrouds and forestay. For the
Turbo model see page (jib assembly)
Pendant qu’une personne sur le trampolin soutient le mât,
l’autre relie les deux brides à la latte ridoire au bout de l’étai
à l’aide d’une manille.. A présent, si tous les axes sont sé-
curisés avec des anneaux brisés, le mât est supporté par
les haubans et l’étai. (Pour le modèle Turbo, voir la page du
montage du foc).
Now, ensure that the forestay wire is not twisted around any other wires and you are ready for rai-
sing the mast.
For safety, two people should raise the mast. One person positions the hook on the mast base under
the pin in the mast step, whilst the other person supports the head of the mast. One person stands on
the trampoline supporting the mast whilst the person supporting the top of the mast starts walking to-
wards the boat and lifting at the same time.
When the person on the trampoline can support the weight of
the mast, the second person walks around the front of the
mast and pushes down on the mast base. This provides added
security and prevents the base from popping out of the step
whilst the person on the trampoline fully raises the mast.
S’assurer à présent que l’étai n’est pas emmêlé dans les autres
câbles. Vous êtes prêt pour le dressage du mât.
Pour des raisons de sécurité, il faut deux personnes pour effectuer
cette opération. Une personne positionne le crochet de la base de
mât sous l’axe dans le pied de mât, pendant que l’autre supporte la
tête du mât. Ensuite une personne se tient sur le trampolin et sup-
porte le mât pendant que l’autre qui supporte la tête commence à
marcher vers le bateau tout en levant le mât.
Quand la personne sur le trampolin est à même de supporter seule le poids du mât, l’autre vient se placer à
l’avant et pousse la base de mât vers le bas. Cette façon de procéder est plus sécurisante et évite que la base
sorte du pied de mât quand la personne sur le trampolin dresse complètement le mât.
Raising the mast/Dresser le mât/Mastaufsetzung
0$670$70$67
5
6
Next, fasten the shrouds into the stay adjusters. To begin with, fasten
the shroud about half way up the adjuster. This position can be ad-
justed later. The position influences mast rake. Now fasten the twist
toggles to the anchor bar pins on each side of the boat. You can pull the
cover partially over the stay adjusters at this time. The assembly of the
trapeze wires can wait until after you have raised the mast.
Ensuite, attacher les haubans aux lattes ridoires, dans un premier temps dans
le trou du milieu. Cette position peut être changée plus tard. La position dans la
latte ridoire influence la quête du mât. Ensuite attacher les chapes de haubans
sur les barres d’ancrage de chaque côté du bateau. Vous pouvez partiellement
descendre le protège-latte. L’assemblage du trapèze peut attendre que le mât
soit dressé.
4

• 8
Unfold the mainsail and lay on a flat clean surface. Undo the set of battens and
identify which batten goes in which batten pocket. Insert the battens into the
pockets. Using the batten ties secure each batten into it’s respective pocket (as per
drawing). Push the battens in reasonably hard - sufficient to remove any wrinkles
from the pocket.
NOTE : it is important to relieve the tension on the battens after each day’s sailing.
This will prolong the life of the sail.
Déplier la grand-voile et l’étaler sur une surface propre. Défaire le jeu de lattes et repérer
dans quelle gousset va chacune des lattes. Insérer les lattes dans les goussets.
Attacher chaque latte dans son gousset respectif à l’aide des lanières (voir dessin). Repousser les lattes à l’in-
térieur des goussets fermement, suffisamment pour supprimer tous les plis sur les goussets.
NB : Pensez à soulager la tension sur les lattes après chaque sortie en mer. Cela prolongera la durée de vie de
vos voiles.
1

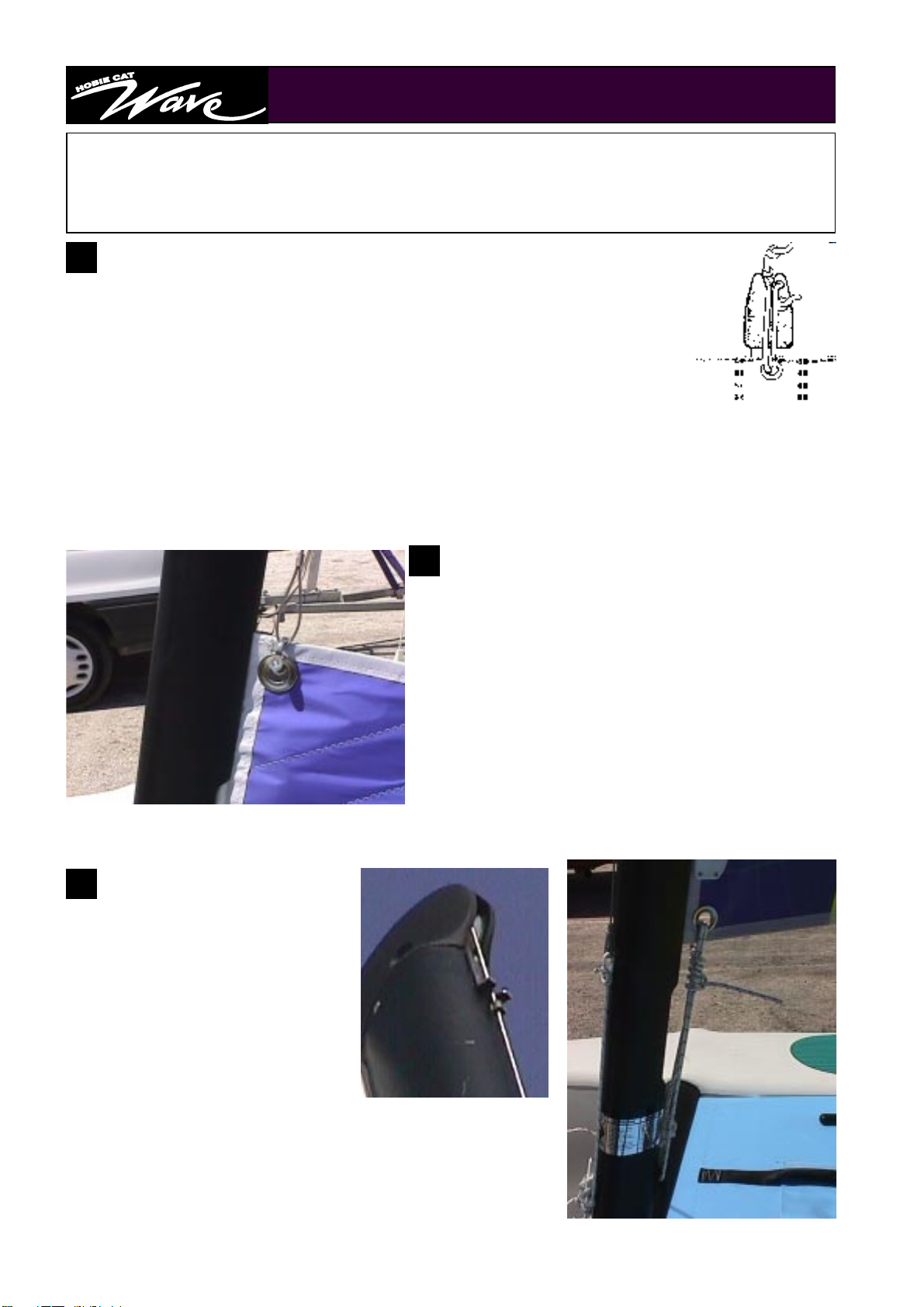

Place the sail on the trampoline, the battens clips to-
wards the back. Undo the main halyard wire from
the mast and shackle it to the head board of the main-
sail. Now, feed the bolt rope at the head of the sail into
the cut out in the sail track on the mast.
Now, pull on the main halyard line whilst feeding the sail
into the track cut out.
Placer la grand-voile sur le trampolin, les clips de lattes tour-
nés vers l’arrière. Détacher la drisse câble de grand-voile du
mât et la maniller à la tétière de grand-voile. Engager la ra-
lingue à la tête de voile dans la gorge du mât.
Ensuite, tirer sur la drisse corde tout en continuant à guider
la ralingue dans la gorge du mât.
0$,16$,/*5$1'92,/(*526(*(/
BEFORE RAISING THE MAINSAIL, MAKE SURE THAT THE BOAT IS POINTING INTO THE WIND. IF THE
WIND CHANGES DIRECTION, MOVE THE BOAT.
AVANT DE MONTER LA GRAND-VOILE, ASSURER QUE LE BATEAU EST FACE AU VENT. SI LE VENT
CHANGE DE DIRECTION, TOURNER LE BATEAU EN CONSEQUENCE.
When the sail is all the way up,
position the stopper on the wire
halyard so that it engages in the ha-
lyard lock. Attach the main halyard
rope to one of the white cleat at the
bottom of the mast.
Then take the downhall rope and at-
tach it to the sail tack grommet near
the mast. Pass the line down and
through the center of the downhaul
cleat on the mast. Run the line up
to the grommet and tie off.
Une fois la voile hissée, positionner le stoppeur de la drisse câble sur
le crochet d’arrêt de drisse. Attacher la drisse cordage à l’un des ta-
quets blancs se trouvant au bas du mât.
Prendre ensuite le cordage de hâle-bas et l’accrocher à l’oeillet du
bas de la voile près du mât. Passer le bout dans le taquet du mât et
remonter le bout à travers l’oeillet et le fixer comme sur la photo.
5
3

• 9

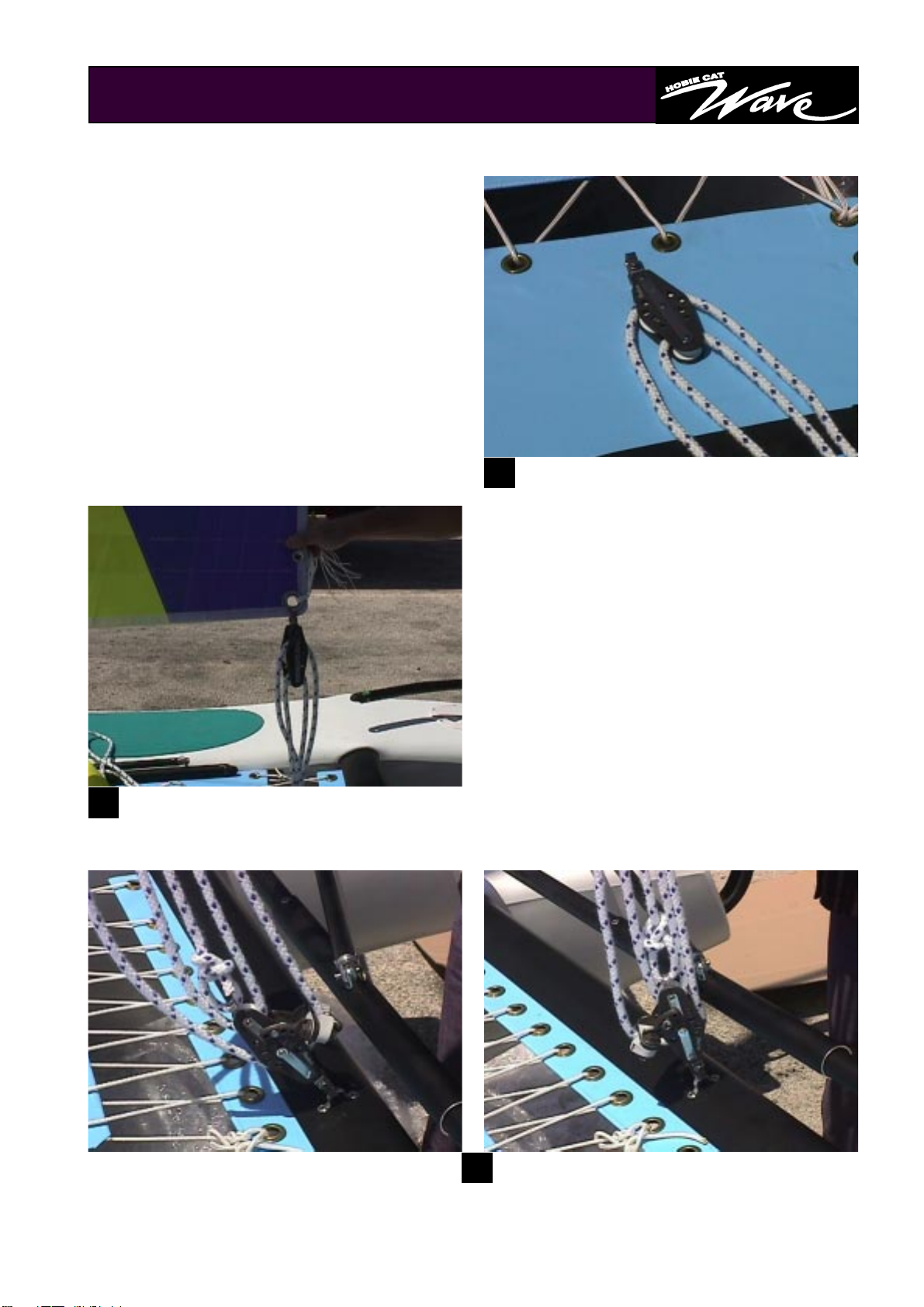

These pictures show how the mainsheet system
is assembled and shackled to the traveller car
and the clew of the mainsail.
La série de photos ci-contre indique comment fixer le
système d’écoute de grand-voile au chariot d’écoute
et au point d’écoute de la voile.
1
2
0$,16+((73$/$1'(*9*526&+27
3

• 10

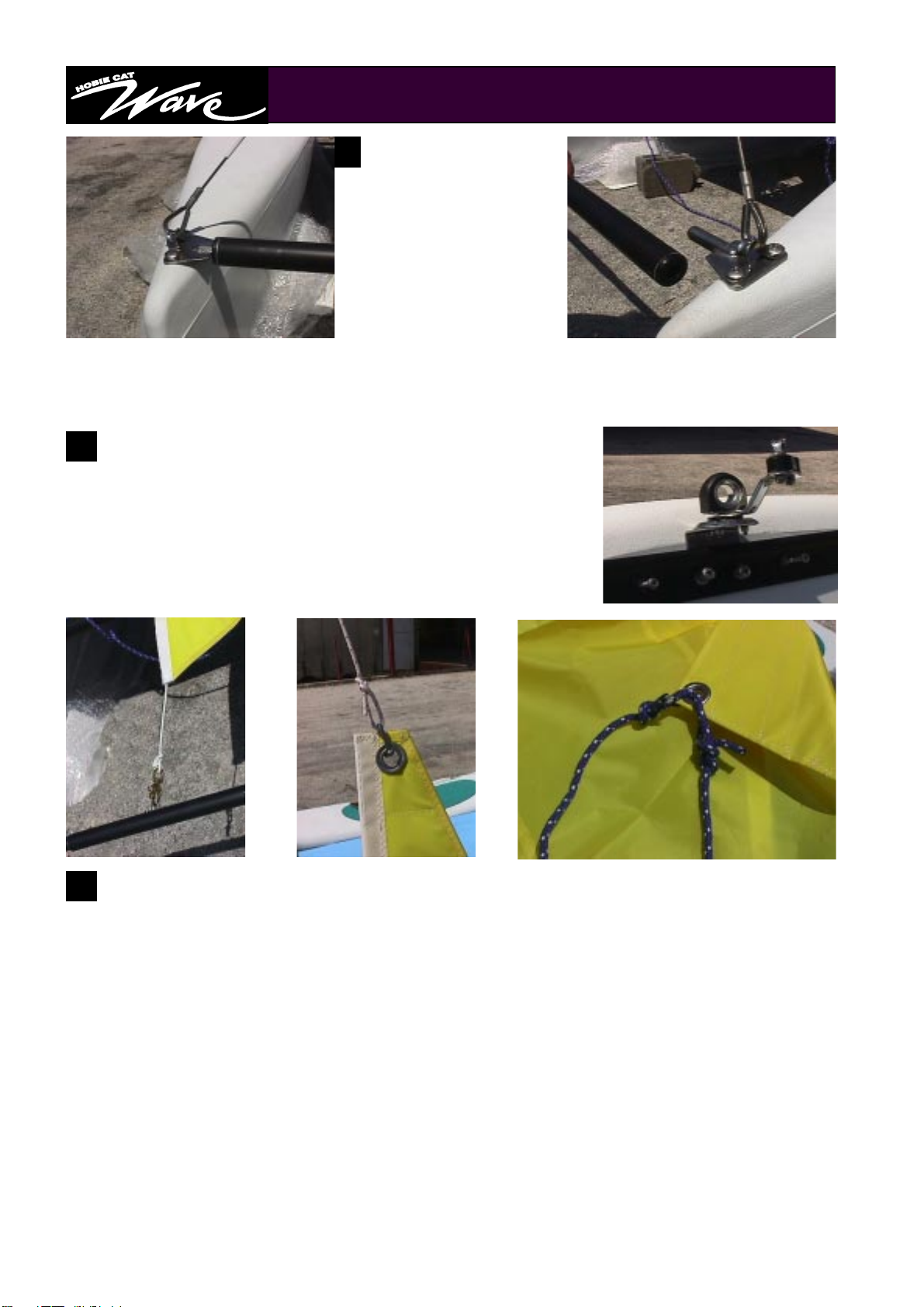

Before installing the jib on
the Hobie Wave, you must
first install the parallel bow
spreader (provided with the
turbo kit). Install bow sprea-
der tangs on each bow under
existing bridle wire tang as
shown. Pin faces towards
center. With trampoline loose-
ned, place bow spreader in
position on pins installed on
bows.
Pour installer le kit de foc sur le Hobie Wave, il faut auparavant installer la barre de maintien parallèle (fournie
avec le kit Turbo).Installer d’abord les platines sur lesquelles seront fixées les brides, les tiges faisant face vers
le centre. Trampolin relâché, emboiter ensuite la barre de maintien sur les tiges des platines.
1
Before stepping the mast, Install jib halyard block on pig tail and place pigtail on the shroud sha-
ckle next to forestay wire. Run the halyard through the halyard block and tie off ends at lower cleat.
Install halyard shackle. Step the mast.
Clip the jib tack to the spreader pole eye strap at center of the pole. Shackle the halyard to the jib head
and hoist. Tension lightly and cleat to lower cleat on the mast.
Tie one end of the jib sheet to the jib clew. Run the sheet to (inside the shroud wire) the swivel jam
through the dead eye first and then out jaws towards center of the boat. Pass the line behind the mast
to the other swivel cleat. Run the line through jaws first then dead eye. Run line forward (inside
shroud) to the jib clew and tie off.
Avant de dresser le mât, installer la poulie de drisse de foc sur l’estrope et placer l’estrope sur la manille rete-
nant les haubans à côté de l’étai. Insérer la drisse dans la poulie et fixer l’extrémité au taquet au pied du mât.
Installer la manille de drisse. Dresser le mât.
Attacher le point d’amure du foc sur le pontet se trouvant au milieu de la barre de maintien. Attacher la manille
de drisse à la tête du foc et hisser le foc. Tendre mollement, et attacher la drisse au taquet en bas du mât.
Attacher une des extrémités de l’écoute de foc au point d’écoute du foc. Passer l’écoute (à l’intérieur du hau-
ban) dans la poulie de foc sur la coque droite en passant d’abord par l’oeillet et ensuite dans le taquet. Passer
l’écoute derrière le mât et la faire revenir à l’autre poulie de foc, la passer d’abord dans le taquet puis dans
l’oeillet, remonter l’extrémité de l’écoute (à l’intérieur du hauban) et la fixer au point d’écoute du foc.
3
785%2.,7
Install jib sheet swivel jam cleat as follows : unscrew the two
screws of the trampoline track, install the swivel jam cleat plate
between the hull and the track, screw again the two screws with wa-
sher to maintain the plate. Same operation on the opposite hull.
Monter la tourelle de foc comme suit : dévisser les deux vis de fixation du rail
afin de décoller celui-ci de la coque pour loger ensuite la platine de tourelle
entre le rail et la coque. Mettre en place les deux vis ainsi que les rondelles
pour maintenir la platine et serrer. Faire la même chose sur l’autre coque.
2

• 11
5,*+7,1*/,1(5('5(66(0(17$8)5,&+781*
Take the righting line from the rope bag and attach it to the front crossbar as indicated on the picture.
Store the excess line in the trampoline pocket.
Prendre le bout de redressement dans le sac de cordage et l’attacher comme indiqué sur la photo. Ranger
l’extrémité du cordage dans la poche de trampolin.

• 12
CAUTION / SAFETY TIPS
A LIRE AVANT DE PARTIR
6DIHW\WLSV6pFXULWp
♦ Whether on land or on the water, watch for
overhead power lines. Contact with power
lines can cause serious injury or death.
♦ DO NOT
sail while under the influence of alco-
hol and/or drugs
♦ Only sail in conditions in which you feel com-
fortable and where you feel confident that you
can safely sail the boat. Never go out in
conditions beyond your ability.
♦ Everyone on board should wear a life jacket
at all times.
♦ If you are in the water, remain in contact with
the boat, even if it is capsized. A sailboat can
drift away faster than a person can swim.
♦ Never sail without a righting line.
♦ Wear appropriate clothes. Wear a wet suit or
dry suit in cold weather or cold water condi-
tions.
♦ Learn the right of way rules and when in
doubt, give way to others.
♦ When not sailing, always keep the boat poin-
ted into the wind whether in the water or on
the beach.
♦ Read the instruction manual carefully.
♦ Make sure everyone on the boat reads and
understnads these safety instructions.
♦ ALWAYS
check that the drain plugs are scre-
wed in before launching your catamaran.
♦ A terre ou sur l’eau, rester toujours éloigné
des fils électriques. Le contact du mât avec
des fils électriques peut entraîner de graves
blessures, voire la mort.
♦ NE PAS
naviguer si vous avez absorbé de l’al-
cool ou des drogues.
♦ Naviguez toujours dans des conditions confor-
tables où vous vous sentez à l’aise et en sécu-
rité. Ne jamais naviguer dans des condi-
tions dépassant vos compétences.
♦ Tout le monde à bord doit porter en perma-
nence un gilet de sauvetage.
♦ Si vous tombez à l’eau, restez en contact avec
le bateau, même s’il a chaviré. Un voilier dé-
rive plus vite qu’une personne qui nage.
♦ Ne jamais prendre la mer sans bout de redres-
sement.
♦ Portez des vêtements appropriés. Portez
une combinaison sèche ou combi néoprène
dans les eaux froides ou s’il fait froid.
♦ Apprendre les règles de priorité en mer, et
dans le doute, laissez passer les autres.
♦ Si vous n’êtes pas en train de naviguer, tou-
jours orienter le bateau le nez au vent qu’il
soit sur l’eau ou sur la plage.
♦ Lire attentivement ce manuel.
♦ S’assurer que tout le monde à lu et com-
pris ces règles de sécurité.
♦ TOUJOURS vérifier que les bouchons sont
bien enfoncés dans les coques avant de
mettre votre catamaran à l’eau.
