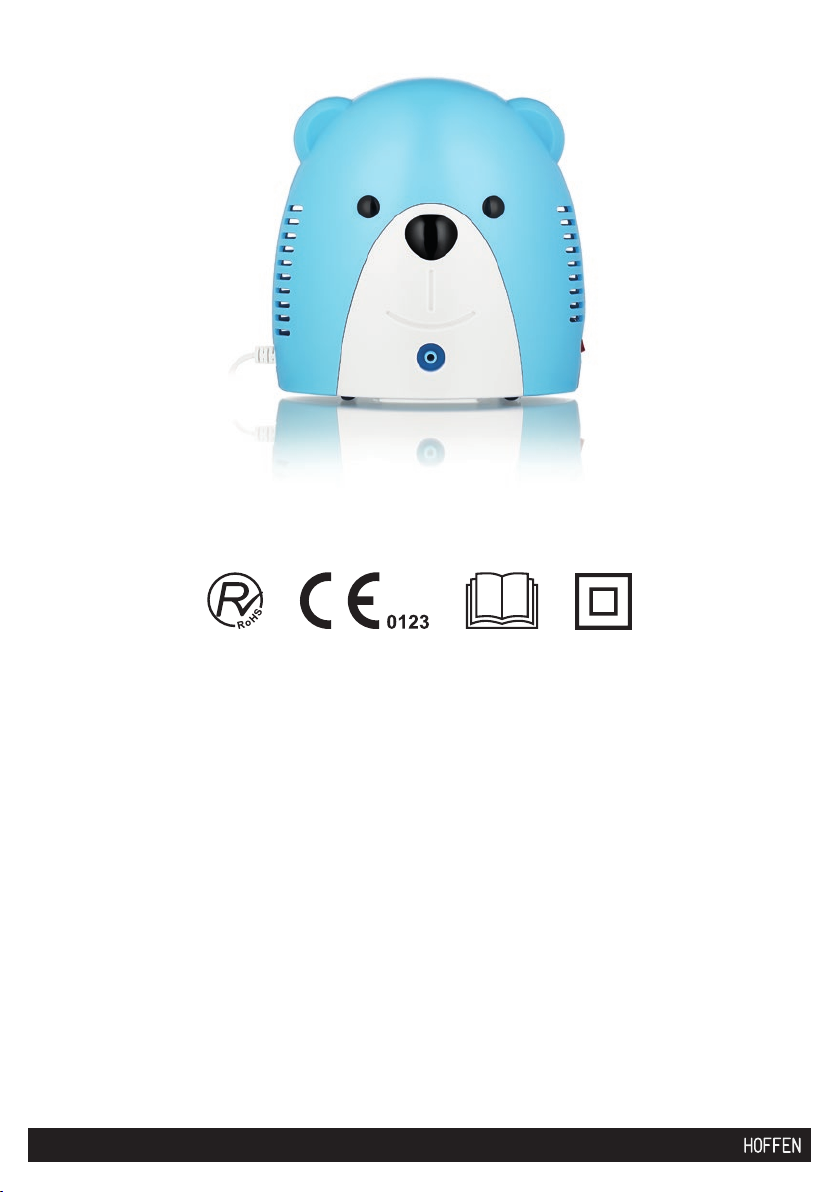

Hoffen A500lw09 User manual

NEBULIZATOR KOMPRESOROWY ICOMPRESSOR INHALER

MODEL: A500LW09

INSTRUKCJA OBSŁUGI IINSTRUCTION MANUAL

Specyfikacja i kolory mogą się nieznacznie różnić od produktu

przedstawionego na ilustracjach.

NEBULIZATOR KOMPRESOROWY

MODEL: A500LW09

1. WPROWADZENIE .............................................................................................................3

2. SPECYFIKACJA TECHNICZNA ......................................................................................3

3. ZAWARTOŚĆ OPAKOWANIA ..........................................................................................3

4. UŻYCIE ZGODNIE Z PRZEZNACZENIEM ....................................................................3

5. WSKAZÓWKI BEZPIECZEŃSTWA .................................................................................4

6. OPIS PRODUKTU .............................................................................................................4

7. INSTRUKCJA BEZPIECZNEGO UŻYTKOWANIA ........................................................5

8. CZYSZCZENIE URZĄDZENIA ........................................................................................5

9. PRZECHOWYWANIE I TRANSPORT.............................................................................7

10. CZĘŚCI ZAMIENNE I OPCJONALNE AKCESORIA ...................................................7

11. UTYLIZACJA ZUŻYTEGO SPRZĘTU ..........................................................................7

12. GWARANCJA ..................................................................................................................7

13. DEKLARACJA ZGODNOŚCI Z NORMAMI EUROPEJSKIMI ...................................8

14. WYJAŚNIANIE SYMBOLI .............................................................................................8

15. UPOWAŻNIONY PRZEDSTAWICIEL PRODUCNTA ................................................9

Dziękujemy za wybór naszego produktu. Wierzymy, że jego użytkowanie będzie dla

Państwa przyjemnością. Proszę uważnie zapoznać się z instrukcją obsługi przed

rozpoczęciem korzystania zproduktu, a w szczególności z instrukcją bezpiecznego

użytkowania oraz instrukcją czyszczenia i przechowywania. Prosimy zachować tę

instrukcję obsługi, aby móc korzystać z niej w czasie użytkowania produktu.

1. WPROWADZENIE

2. SPECYFIKACJA TECHNICZNA

Model: A500LW09

Numer partii: 340/18

Materiał: ABS

Moc: 230 V~ 50/60 Hz

Pobór mocy: maks. 180VA

Wielkość cząstek: od 0,5 do 10 um

Zakres ciśnienia kompresora:

od 29 do 52 Psi (od 200 do 360kPa /

od 2 do 3,6 bar)

Zakres ciśnienia roboczego:

od 11,6 do 19 Psi / od 80 do 130 kPa /

od 0,8 do 1,3 bar MMAD: 3 um

Średnia prędkość inhalacji:

0,3ml/min (2% roztwór soli)

Zakres przepływu: 5 ~ 8 l/min

Zakres wilgotności roboczej:

Wilgotność względna od 10 do 90%

Zakres temperatury roboczej:

od 10°C do 40°C

Poziom hałasu: 55,4 dBA

Waga netto: 1,7 kg

Waga brutto: 2,2 kg

Wymiary: 19,4 x 17,6 x 12,6 cm

Zakres temperatury przechowywania:

-25°C - 70°C

Zakres wilgotności przechowywania:

maksimum 93% RH.

3. ZAWARTOŚĆ OPAKOWANIA

Po rozpakowaniu należy sprawdzić, czy wszystkie wymienione elementy znajdują

się w opakowaniu. Po rozpakowaniu urządzenia należy sprawdzić, czy działa

ono poprawnie.

1 x nebulizator kompresorowy, 1 x maska dla dzieci, 1 x maska dla

dorosłych, 5 x zamienne filtry powietrzne,1 x przewód powietrzny

1 x instrukcja

obsługi

4. UŻYCIE ZGODNIE Z PRZEZNACZENIEM

•Urządzenie jest przeznaczone wyłącznie do użytku domowego wewnątrz

pomieszczeń i nie może być używane w celach profesjonalnych. Każde inne

zastosowanie uznawane jest za niewłaściwe i tym samym niebezpieczne.

•Producent nie ponosi odpowiedzialności za obrażenia wynikające z nieprawidłowego

użytkowania urządzenia.

•Produkt jest przeznaczony do inhalacji górnych dróg oddechowych

•Do prawidłowego działania produktu wymagane jest użycie wszystkich części

opisanych w punkcie 6

5. WSKAZÓWKI BEZPIECZEŃSTWA

Należy dokładnie przeczytać instrukcję obsługi przed rozpoczęciem

użytkowania. Podczas obsługi należy ściśle przestrzegać poleceń

zawartych w niniejszej instrukcji. Proszę zachować opakowanie oraz

instrukcję obsługi, gdyż zawierają ważne informacje.

•Urządzenie nie może być używane przez dzieci. Należy przechowywać urządzenie

z dala od zasięgu dzieci.

•Należy korzystać z urządzenia wyłącznie w sposób zgodny z instrukcją.

•Inhalacje wykonane za pomocą nebulizatora nie zastępują wizyty u lekarza.

•Nie nadaje się do stosowania w anestezjologicznych układach oddechowych lub

układach oddechowych z respiratorem płucnym

•Unikać kontaktu urządzenia z wodą.

•Nie używać uszkodzonego urządzenia.

•Nie używać w pobliżu źródeł ognia.

•Należy wyłączać urządzenie ze źródła zasilania podczas czyszczenia, napełniania

i po każdorazowym użyciu.

Instrukcja jest dostępna również w wersji elektronicznej pod adresem poczty

elektronicznej: [email protected]

1. Przełącznik zasilania

2. Uchwyt

3. Otwory wentylacyjne

4. Filtr

5. Konektor

6. Przewód powietrzny

7. Pojemnik na lek

8. Ustnik

9. Maska dla dorosłych

10. Maska dla dzieci

11. Zamienne filtry powietrzne

6. OPIS PRODUKTU

6 7 8

910 11

7. INSTRUKCJA BEZPIECZNEGO UŻYTKOWANIA

Uwaga:

Przed uruchomieniem nebulizator należy dokładnie wyczyścić zgodnie z punktem 8

Czyszczenie urządzenia.

1. Umieścić nebulizator na płaskiej i stabilnej powierzchni. Upewnić się, że w przypadku

siedzenia można łatwo dotrzeć do elementów sterowania.

2. Wyjąć akcesoria ze środka.

Ważne: Przed pierwszym uruchomieniem nebulizator należy dokładnie wyczyścić

zgodnie z punktem VIII Czyszczenie urządzenia.

3. Delikatnie przekręcić górną część nebulizatora w lewo, aby zdemontować nebulizator.

Umieścić stożek wewnątrz urządzenia

i wlać lekarstwo

4. Wypełnić dolną część nebulizatora lekarstwem przepisanym przez lekarza. Upewnić się,

że stożek jest umieszczony w części dolnej.

5. Delikatnie przekręcić górną część w prawo, aby ponownie zamontować nebulizator.

Upewnić się, że obie części są dopasowane.

6. Zamocować jeden koniec przewodu powietrznego do podstawy nebulizatora.

7. Zamocować drugi koniec przewodu powietrznego do konektora

8. Zamocować ustnik lub wybraną maskę do górnej części nebulizatora.

9. Podłączyć przewód zasilający do odpowiedniego gniazdka elektrycznego. Na tym etapie

upewnić się, że przełącznik zasilania znajduje się w położeniu „O”

10. Nacisnąć przełącznik zasilania, aby rozpocząć przepisany zabieg.

Ważne:

Silnik sprężarki jest wyposażony w zabezpieczenie termiczne, które wyłączy

urządzenie w przypadku przegrzania. W przypadku wyłączenia urządzenia przez

zabezpieczenie termiczne należy:

a. Wyłączyć urządzenie;

b. Odłączyć urządzenie od gniazdka elektrycznego;

c. Przed kolejnym zabiegiem odczekać 30 minut, aby silnik ostygł. Upewnić się, że

wloty powietrza nie są zablokowane.

11. Po zakończeniu zabiegu wyłączyć urządzenie i odłączyć je od

gniazdka elektrycznego.

8. CZYSZCZENIE URZĄDZENIA

Zaleca się, aby po każdym użyciu nebulizator, ustnik i maskę dokładnie wyczyścić

w gorącej wodzie (60–70°C) i wyczyścić je łagodnym detergentem po ostatnim

zabiegu danego dnia. Jeżeli lekarz lub terapeuta określi inną procedurę czyszczenia,

należy stosować się do ich instrukcji. Przepłukiwanie (po każdym zabiegu)

1. Odłączyć przewód powietrzny, nebulizator, ustnik i maskę.

2. Delikatnie przekręcić nebulizator, aby go otworzyć.

3. Przepłukać nebulizator, ustnik i maskę wodą.

4. Osuszyć je za pomocą miękkiego ręcznika i pozostawić do wyschnięcia.

5. Ponownie zmontować nebulizator, gdy będzie całkowicie suchy i umieścić te części

w suchym, szczelnym pojemniku.

ODKAŻANIE:

Proszę wykonać następujące kroki, aby odkazić nebulizator, chyba że lekarz określił

inaczej. Zaleca się, aby urządzenie zostało odkażone po każdym ostatnim zabiegu

danego dnia.

1. Użyć jedną część octu z trzema częściami wody destylowanej. Upewnić się, że

zmieszany roztwór jest wystarczający do zanurzenia nebulizatora, ustnika i maski.

2. Wykonać kroki przepłukiwania 1–3.

3. Umyć nebulizator, ustnik i maskę w ciepłej wodzie z łagodnym detergentem. Następnie

umyć je pod gorącą bieżącą wodą.

4. Zanurzyć te części w roztworze wody z octem przez 30 minut.

5. Wykonać kroki przepłukiwania 3–5.

CZYSZCZENIE OBUDOWY

6. Codziennie wycierać wilgotną ściereczką.

7. Nie stosować środków czyszczących w proszku ani czyścików, które mogą

uszkodzić powierzchnię.

WYMIANA FILTRA

1. Nie używać bawełny ani żadnego innego materiału. Nie myć ani nie czyścić ltra.

Stosować tylko zalecane ltry. Nie używać urządzenia bez ltra.

2. Wymieniać ltr co 30 dni lub gdy zmieni kolor na szary.

3. Procedura wymiany:

A. Zdjąć pokrywę filtra.

B. Wymienić używany filtr na nowy.

C. Ponownie zamontować pokrywę filtra.

Filtr

9. PRZECHOWYWANIE I TRANSPORT

PRZECHOWYWANIE:

Jeśli nie zamierzasz korzystać z urządzenia przez dłuższy czas, zalecamy umieścić

produkt w oryginalnym opakowaniu i przechowywać w zamkniętym pomieszczeniu.

Należy chronić produkt przed bezpośrednim światłem słonecznym, wilgocią, kurzem

oraz innymi zanieczyszczeniami.

TRANSPORT:

Jeżeli planujesz przewieść produkt zalecamy umieścić produkt w oryginalnym

opakowaniu. Należy chronić produkt przed bezpośrednim światłem słonecznym,

wilgocią, kurzem oraz innymi zanieczyszczeniami, a także przed wstrząsami.

10. CZĘŚCI ZAMIENNE I OPCJONALNE AKCESORIA

Inhalator ze smoczkiem

Części zamienne są dostępne u lokalnego sprzedawcy lub mogą zostać zamówione

pocztą. Opcjonalne akcesoria obejmują maskę dla dorosłych i inhalator ze smoczkiem.

Inhalator ze smoczkiem pozwala na podanie dziecku aerozolu w prosty sposób przez

normalne oddychanie.

11. UTYLIZACJA ZUŻYTEGO SPRZĘTU

Zużyte urządzenia elektryczne są surowcami wtórnymi –

nie wolno wyrzucać ich do pojemników na odpady domowe,

ponieważ mogą zawierać substancje niebezpieczne dla

zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc

w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie

środowiska naturalnego przez przekazanie zużytego urządzenia

do punktu składowania surowców wtórnych - zużytych

urządzeń elektrycznych.

12. GWARANCJA

Produkt posiada 2 lata gwarancji. W wypadku usterki produkt należy zwrócić do

sklepu, w którym został zakupiony, pamiętając o konieczności okazania dowodu

zakupu. Produkt powinien być kompletny i w oryginalnym opakowaniu.

13. DEKLARACJA ZGODNOŚCI Z NORMAMI EUROPEJSKIMI

Niniejszy produkt jest zgodny z przepisami dyrektywy o wyrobach

medycznych 93/42/EWG.

Niniejsze urządzenie odpowiada wymaganiom dyrektywy

kompatybilności elektromagnetycznej EMC (2004/30/EU) dlatego

został na nie naniesiony znak CE oraz została wystawiona dla

niego deklaracja zgodności z normami europejskimi.

14. WYJAŚNIANIE SYMBOLI

Symbol oznacza, że w opakowaniu znajduje się instrukcja obsługi,

z którą należy się zapoznać przed rozpoczęciem użytkowania.

Niniejsze urządzenie odpowiada wymaganiom dyrektywy

kompatybilności elektromagnetycznej EMC (2004/30/EU) dlatego

został na nie naniesiony znak CE oraz została wystawiona dla

niego deklaracja zgodności z normami europejskimi.

Znak towarowy „Zielony Punkt” umieszczony na opakowaniu

oznacza, że importer wniósł wkład finansowy w budowę

i funkcjonowanie krajowego systemu odzysku i recyklingu

odpadów opakowaniowych zgodnie z zasadami wynikającymi

z przepisów prawa polskiego i Unii Europejskiej w sprawie

opakowań i odpadów opakowaniowych.

Zużyte, całkowicie rozładowane baterie i akumulatory muszą być

wyrzucane do specjalnie oznakowanych pojemników, oddawane

do punktów przyjmowania odpadów specjalnych lub sprzedawcom

sprzętu elektrycznego.

Symbol oznaczenia II klasy ochronności dla urządzenia

elektrycznego (zgodnie z PN-EN 61140:2005 [4])

Ochrona przed kroplami wody spadającymi pionowo

(z kondensacji)

Część aplikacyjna typu BF.

Data produkcji produktu

Produkt sterylny

Data wygaśnięcia sterylizacji: 2 lata

Oznaczenie numeru partii

Dane producenta

Ważna informacja – Należy zapoznać się z dołączoną

dokumentacją

Produkt do użytku wewnątrz pomieszczeń.

Oznaczenie materiału, z którego wykonane jest opakowanie –

tektura falista.

Dane autoryzowanego przedstawiciela

15. UPOWAŻNIONY PRZEDSTAWICIEL PRODUCNTA

Shenzhen Aeon Technology Co. Ltd,

RM6H02, Block 27-29th, Tianxia IC Industrial Park,

Majialong No. 133 of Yiyuan road, Nantou Street,

Nanshan District, Shenzhen, China.

Shanghai International Holding Corp. GmbH (Europe)

Eiffestrasse 80, 20537 Hamburg,Germany

Importer:Joinco Polska Sp. z o.o.

ul. Cybernetyki 9

02-677 Warszawa, Polska

www.joinco.pt

Wyprodukowano w Chinach.

Ostatnia wersja instrukcji: Wrzesień 2018

Specifications and colours may differ slightly from the product

shown in the illustrations.

COMPRESSOR INHALER

MODEL: A500LW09

1. INTRODUCTION .............................................................................................................11

2. TECHNICAL SPECIFICATIONS ....................................................................................11

3. CONTENTS OF PACKAGING ........................................................................................11

4. INTENDED USE ..............................................................................................................11

5. SAFETY GUIDELINES ....................................................................................................12

6. PRODUCT DESCRIPTION .............................................................................................12

7. INSTRUCTIONS FOR SAFE OPERATION ..................................................................13

8. CLEANING THE APPLIANCE ........................................................................................13

9. STORAGE AND TRANSPORT ......................................................................................15

10. REPLACEMENT PARTS & OPTIONAL ACCESSORIES ..........................................15

11. DISPOSAL OF WASTE EQUIPMENT.........................................................................15

12. GUARANTEE .................................................................................................................15

13. DECLARATION OF CONFORMITY WITH EUROPEAN STANDARDS ..................16

14. SYMBOLS ......................................................................................................................16

15. MANUFACTURED FOR ..............................................................................................17

Thank you for choosing our product. We believe that using it will be a pleasure for

you. Please read this user manual carefully before using the product, in particular the

safety instructions and the cleaning and storage instructions. Please keep this manual

for reference when using this product.

1. INTRODUCTION

2. TECHNICAL SPECIFICATIONS

Model: A500LW09

Lot No: 340/18

Material: ABS

Power: 230 V~ 50/60 Hz

Power consumption: max. 180VA

Particle size: from 0.5 to 10 um

Compressor pressure range: 29 to 52 Psi

(200 to 360 kPa / 2 to 3.6 bar)

Operating pressure range: 11.6 to 19 Psi

/ 80 to 130 kPa / 0.8 to 1.3 bar

MMAD: 3 um

Average inhalation rate: ≥0.3ml/min

(2% saline solution)

Flow range: 5 ~ 8 lpm

Operating humidity range: 10 to 90% RH

Operating temperature range: between

10°C and 40°C

Noise level: 55.4dBA

Net weight: 1.42kg

Gross weight: 1,63kg

Dimensions: 19.4 x 17.6 x 12.6 cm

Temperature scope: -25°C- 70°C

Storage humidity scope: max. 93%RH

3. CONTENTS OF PACKAGING

After unpacking, make sure all of the listed items are present in the package. After

unpacking the appliance, make sure that it works properly.

1 x compressor nebulizer, 1 x pediatric mask, 1 x adult mask, 5 x

replacement air filters,1 x air tube 1 x user manual
