Holmatro XR 4360 User manual

/i
XR 4360 (C) Handleiding NL
Manual EN
Mode d’emploi FR
Betriebsanleitung DE
Manual ES
Manual PT
手册 ZH

2 916.000.966_006 XR4360 (C)
/i
5NL Voor het lezen van de handleiding s.v.p. het eerste en laatste blad van de omslag
uitvouwen.
23 EN To read the manual, please fold out the first and the last page of the cover.
40 FR Pour lire le manuel, veuillez déplier la première et la dernière page de la couverture.
59 DE Beim Lesen dieser Anleitung schlagen Sie bitte zunächst das erste und das letzte
Blatt des Umschlags auf.
79 ES Para leer este manual, por favor despliegue la primera y la última página de este
manual.
99 PT Antes de ler o manual desdobre s.f.f. a primeura e a última folha das capas.
118 ZH 阅读本手册前，请先将封面和封底折叠。
BG Ако езикът на Вашата страна липсва, моля, свържете се с Холматро.
CS Chybí-li jazyk vaší zeme, kontaktujte Holmatro.
DA Kontakt venligst Holmatro, hvis der ikke findes en brugervejledning på dit sprog.
EL Σε περίπτωση που η μητρική σας γλώσσας δεν υπάρχει, επικοινωνήστε με τη
Holmatro.
ET Juhul kui Teie emakeel puudub, palun võtke ühendust Holmatroga.
FI Ota yhteyttä Holmatroon, jos käyttöopasta ei ole saatavilla omalla äidinkielelläsi.
HU Ha az Ön országának nyelve hiányozna, kérjük lépjen kapcsolatba a Holmatro
céggel.
IS Ef enginn texti er á tungumáli lands þíns, vinsamlegast hafðu samband við Holmatro.
IT Contattare Holmatro se il manuale utente non è disponibile nella propria lingua.
LT Jeigu nera Jusu šalies kalbos, prašome susisiekti su Holmatro.
LV Ja jusu valsts valoda nav mineta, ludzu, sazinieties ar Holmatro.
MT Jekk il-lingwa ta' pajjizek hija nieqsa, jekk joghgbok ikkuntattja lil Holmatro.
NO Hvis ditt lands språk mangler, vær vennlig å kontakte Holmatro.
PL Jeśli podręcznik użytkownika nie jest dostępny w Twoim języku, skontaktuj się z
Holmatro.
RO Dacă limba ţării Dvs. lipseşte, vă rugăm contactaţi Holmatro.
SK Ak chýba jazyk vašej krajiny, kontaktujte, prosím, spolocnost Holmatro.
SL Ce jezik vaše države manjka, vas prosimo, da stopite v stik s Holmatro.
SV Kontakta Holmatro om denna användarmanual inte finns tillgänglig på ditt språk.

XR4360 (C) 916.000.966_006 3

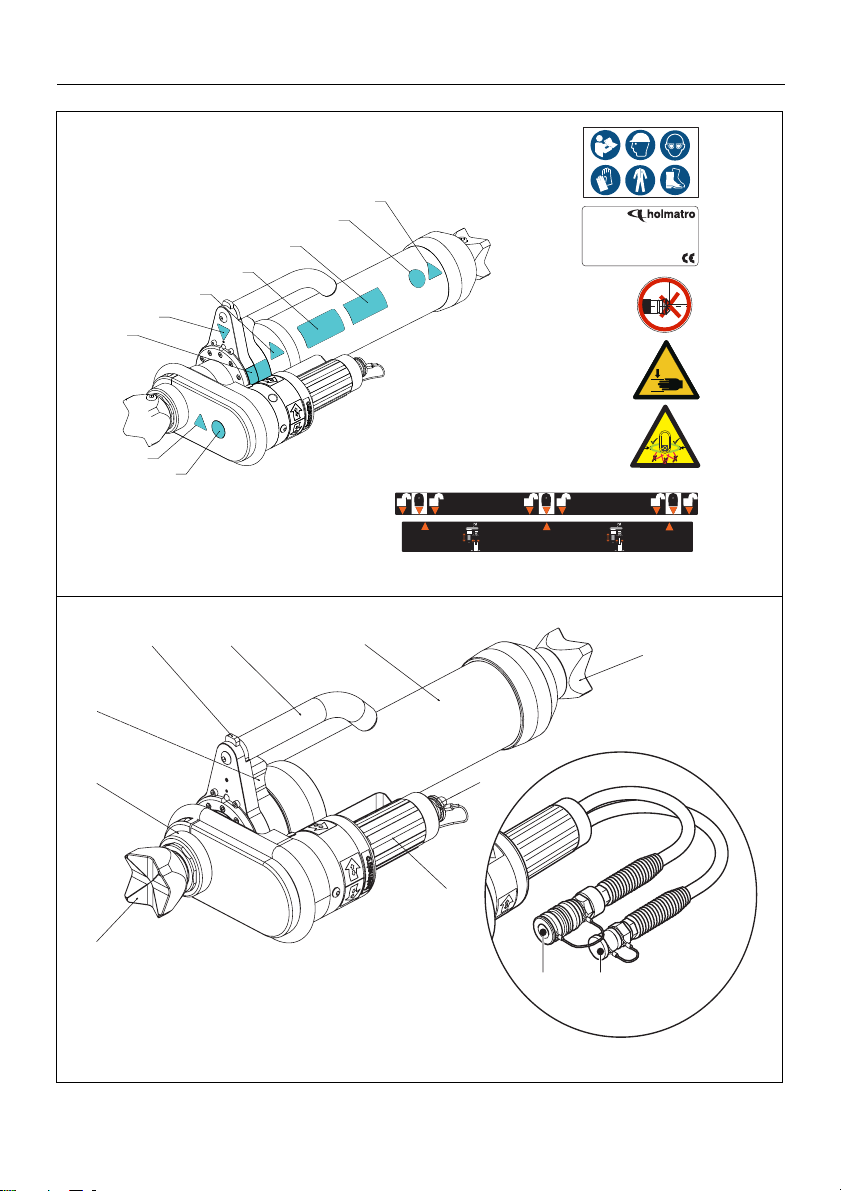

Fig. 1
Fig. 2
=A
= B
= C
= D
= E
= F
D
C
D
C
D
B
A
E
F
mastering power
Model:
Article no.:
Manufactured:
xx
xx
xx
xx
xx
serial no.:
1
1
3
4
7810
9
2
6 5

4 916.000.966_006 XR4360 (C)
Fig. 3
B
CA

NL
XR4360 (C) 916.000.966_006 5
Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op enige wijze openbaar worden gemaakt,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande mededeling te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens op ieder moment
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde types en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid voor
eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking tot
enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld van de zijde
van Holmatro. Neem voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en/of reparatie van Holmatro-apparatuur contact op met Holmatro of met de officieel hiervoor
aangewezen distributeur. Aan de samenstelling en nauwkeurigheid van deze gebruikershandleiding is
uiterste zorg besteed. Holmatro stelt zich echter niet aansprakelijk voor fouten en ontbrekende delen of
hieruit voortvloeiende verplichtingen. Neem bij onduidelijkheid over de juistheid of de volledigheid van
deze gebruikershandleiding contact op met Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen,
afhankelijk van het type, enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding hebben gelezen en
begrepen, met name de veiligheidsvoorschriften.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
Dit product maakt deel uit van de apparatuur bedoeld voor gebruik door hulpdiensten om constructieve
delen van voertuigen of constructies te ondersteunen, te spreiden of weg te drukken.
CORE™ is een gepatenteerd systeem en mag uitsluitend worden toegepast in CORE™-systemen.
Gebruik uitsluitend Holmatro-adapters.
Systeem: samenstel van pomp, slang(en) en gereedschap(pen).
Pomp: apparaat dat hydraulisch debiet en hydraulische druk levert.
Slang: een samenstel van een flexibele hydraulische leiding met koppelingen.
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram
of cilinder.
Apparatuur: gereedschap(pen), slang(en), pomp of accessoires.

NL
6 916.000.966_006 XR4360 (C)
1.5.1 Systeemvereisten
Vanwege de verschillen in besturing, bedrijfsdruk en het vereiste olievolume per gereedschap, kan dit
product niet met alle Holmatro-pompen, -slangen en -gereedschappen worden gecombineerd.
Raadpleeg bij twijfel over de compatibiliteit van het systeem altijd de Holmatro-dealer.
1.6 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.7 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro-dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.8 Conformiteitsverklaring
De apparatuur is CE-gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële
veiligheidseisen. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee in het ontwerp rekening is gehouden, worden vermeld in de
paragraaf 'Technische Specificaties' in dit document.
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In deze handleiding worden de onderstaande symbolen gebruikt om mogelijke gevaren aan te geven.
GEVAAR
Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel zal leiden.
WAARSCHUWING
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel kan leiden.
VOORZICHTIG
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot lichte of
matige verwondingen kan leiden.

NL
XR4360 (C) 916.000.966_006 7
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.
2.2 Typeplaat en CE-markering op de apparatuur
Zie Fig. 1.
Alle op de apparatuur aangebrachte pictogrammen met betrekking tot veiligheid en gevaar moeten in
acht worden genomen en duidelijk leesbaar blijven.
/i
Laat de Holmatro-dealer onleesbaar geworden pictogrammen vervangen.
2.3 Algemene veiligheidsvoorschriften
• Gebruik deze apparatuur uitsluitend voor de werkzaamheden waarvoor deze is bedoeld.
Raadpleeg bij twijfel of onduidelijkheden altijd uw Holmatro-dealer.
• Vervang onleesbare veiligheidssymbolen/pictogrammen en/of informatielabels door identieke
modellen, verkrijgbaar bij de Holmatro-dealer.
• Gelakte, kunststof en rubberen onderdelen zijn niet bestand tegen bijtende zuren of vloeistoffen.
Spoel alle onderdelen die in contact zijn gekomen met bijtende zuren of vloeistoffen af met ruim
water, behalve elektrische onderdelen. Raadpleeg uw Holmatro-dealer voor een bestendigheidlijst.
• Voorkom vuil in en op de koppelingen.
LET OP
Wordt gebruikt om werkwijzen aan te duiden die geen fysiek letsel opleveren maar die, indien
deze niet worden vermeden, tot schade aan eigendommen kan leiden.
OPMERKING
Benadrukt belangrijke informatie voor optimaal gebruik van het product. Dit symbool staat in
de gebruikershandleiding bij alle voorschriften die betrekking hebben op gebruik van het
product of onderhoud.
WAARSCHUWING
Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk
ongeval, schade aan het systeem of gevolgschade.
Soort
markering Positie Beschrijving
Aanwijzing A Draag persoonlijke beschermingsmiddelen.
Lees voor gebruik de gebruikershandleiding.
Typeplaat B naam, adres, CE-markering, typeaanduiding, serienummer, bouwjaar,
maximale bedrijfsdruk, gewicht indien meer dan 25 kg.
Verbod C Belast de kruiskop niet vanuit het midden.
Waarschuwing D Gevaar voor beklemming van lichaamsdelen.
Waarschuwing E Vergrendel voor gebruik de draagbeugel.
Aanwijzing F Gebruik het gereedschap alleen als de markering (pijl) op het onderste
plaatje op één lijn staat met de middenmarkering (gesloten hangslot) op
het bovenste plaatje.
De mechanische plunjer kan worden afgesteld als de markering (plunjer)
op het onderste plaatje op één lijn staat met de markering (gesloten
hangslot) op het bovenste plaatje.

NL
8 916.000.966_006 XR4360 (C)
• Bescherm de apparatuur tegen vonken bij las- of slijpwerkzaamheden.
• Vermijd een ongezonde werkhouding. Hierdoor kunnen lichamelijke klachten ontstaan.
• Volg de inspectie- en onderhoudsvoorschriften op.
• Ombouw van het apparaat of het systeem mag uitsluitend worden uitgevoerd door een door
Holmatro gecertificeerde technicus. Bewaar in geval van ombouw zowel de oorspronkelijke
handleiding als de ombouwhandleiding.
• Gebruik uitsluitend originele Holmatro-onderdelen en door Holmatro voorgeschreven
onderhoudsproducten.
2.4 Persoonlijke veiligheid
Werknemers die met de apparatuur werken of hierbij assisteren, moeten alle persoonlijke
beschermingsmiddelen dragen, zoals voorgeschreven in de standaardwerkprocedure. Nalatig gebruik
van persoonlijke beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens gebruik minimaal de
volgende persoonlijke beschermingsmiddelen:
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
2.5 Veiligheidsvoorschriften met betrekking tot de apparatuur
• Berg de ram met de hydraulische plunjer ± 5 mm geopend op.
• Kijk uit voor het gevaar van vast komen te zitten wanneer de plunjers zijn ingetrokken.
• Gebruik altijd kruiskoppen. Zorg ervoor dat de last altijd in het midden van de kruiskoppen komt te
liggen. Vermijd een zijdelingse last vanwege het risico dat deze gaat schuiven.
• Zorg ervoor dat de kruiskoppen uitsluitend contact maken met de objecten die opzij moeten worden
gedrukt.
• Voorkom dat scherpe objecten de plunjers aanraken. Schade kan lekkage langs de afdichting
veroorzaken.
• Controleer voor gebruik of de kruiskoppen goed bevestigd zijn aan de uiteinden van de plunjers
en/of de vaste zijde.
• Gebruik een ramsteun om een stabiele basis te verkrijgen in situaties waarbij de carrosserie
onstabiel is.
2.6 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Voer voordat u de werkzaamheden start een risicoanalyse betreffende de procedure uit (EN-ISO
12100).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Zorg dat de werkruimte overzichtelijk en goed verlicht is.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de apparatuur niet als deze niet
in goede staat is en neem contact op met uw Holmatro-dealer.
• Zorg dat u op een stabiele ondergrond staat en houd de apparatuur met beide handen vast.
• Houd het gereedschap uitsluitend vast aan de draaggreep. Gebruik nooit een deel van de slang als
draaggreep.
• Ga tijdens de bediening nooit tussen het object en de apparatuur staan.
• Controleer tijdens gebruik continu de situatie van de apparatuur en de constructie.
• Zet delen van een object die kunnen wegspringen vast.

NL
XR4360 (C) 916.000.966_006 9
• Koppel of ontkoppel koppelingen nooit terwijl het systeem onder druk staat.
• Gebruik uitsluitend originele Holmatro-hulpstukken en controleer of ze correct zijn aangesloten.
• Zorg dat lichaamsdelen nooit tussen bewegende onderdelen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.
• Controleer of de dodemansgreep niet is geblokkeerd.
• Stop onmiddellijk als het systeem vreemde geluiden maakt of afwijkend gedrag vertoont.
• Stop onmiddellijk als het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
• Breng apparatuur die niet wordt gebruikt direct terug naar het gereedschapsstation.
• Neem de voor andere bij de operatie gebruikte apparatuur geldende veiligheidsvoorschriften altijd
in acht.
2.7 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg ervoor dat de apparatuur niet kan wegrollen of kantelen. De besturing en aandrijving moeten
zijn uitgeschakeld en beveiligd tegen onverwacht inschakelen.
• Zorg dat bewegende onderdelen niet onverwachts kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer deze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
De ram is een van de reddingsgereedschappen die toegang tot een slachtoffer mogelijk maken. Dit
gereedschap wordt gebruikt tijdens reddingsacties om constructieonderdelen of voertuigonderdelen
met kracht uit elkaar te drukken. Door een combinatie van een mechanische en een hydraulische
plunjer, kan het gereedschap snel een lange spreidlengte bereiken terwijl het klein genoeg blijft om in
kleine, gesloten ruimtes te passen. Het eerste deel wordt overbrugd met de mechanische plunjer. Het
overige deel wordt overbrugd met de hydraulische plunjer, die ook drukkracht toepast. Een hydraulische
cilinder zorgt ervoor dat de plunjer axiaal beweegt. Door de hoge hydraulische druk die wordt toegepast
komen bij deze gereedschappen enorme krachten vrij. De ram is uitgevoerd als een handgereedschap
dat uitsluitend door één persoon bediend moet worden. Het gereedschap wordt met slang(en)
aangesloten op een pomp. Kruiskoppen worden aan beide uiteinden gemonteerd.

NL
10 916.000.966_006 XR4360 (C)
3.1.1 Typebenaming
Voorbeeld: XR 4360 C
/i
3.2 Productidentificatie
Zie fig. 2.
/i
3.3 Gewicht en afmetingen
Zie fig. 3.
/i
3.4 Technische gegevens
/i
Cijfer Voorbeeld Beschrijving
1-2 XR XR = Extendo Ram
3-6 4360 Typenummer
7 C C = CORE™ koppeling
- = dual-hose-koppeling
1 Kruiskop 7 Vergrendelingsknop van de draaibare
handgreep
2 Cilinder 8 Draagbeugel
3 Dodemansgreep 9 Vergrendelingsknop van de mechanische
plunjer
4 CORE™ koppeling (mannelijk) 10 Behuizing
5 Dual-hose-koppeling (mannelijk)
6 Dual-hose-koppeling (vrouwelijk)
Type Type
koppeling Gewicht Lengte (mm / in) Breedte (mm / in) Hoogte (mm / in)
(kg / lb) A B C
XR 4360 C CORE™ 13,6 / 30
625 / 24.6 209 / 8.2 168 / 6.6
XR 4360 Dubbele slang
(dual hose)
14,7 / 32
Type Unit XR 4360 C XR 4360
Maximale werkdruk bar / MPa 720 / 72
psi 10443
Minimale lengte mm 625
in 24.6
Maximale lengte mm 1275
in 50.2
Maximale beweging van de
mechanische plunjer
mm 300
in 11.8
Maximale beweging van de hydraulische
plunjer
mm 350
in 13.8
Totale beweging mm 650
in 25.6

NL
XR4360 (C) 916.000.966_006 11
4 Voorbereiding eerste gebruik
• Controleer de apparatuur op compleetheid en beschadigingen. Gebruik de apparatuur niet als deze
beschadigd is; neem dan contact op met de Holmatro-dealer.
• Controleer de werking van de dodemansgreep. Hij dient soepel naar de neutrale stand terug te
keren.
• Controleer of de kruiskoppen juist geplaatst zijn.
5Werking
5.1 Systeemwerking
5.1.1 Algemeen
Een systeem is een samenstel van een hydraulische pomp, een slang(en) en één of meerdere
gereedschappen.
De hydraulische pomp wordt aangedreven door een verbrandingsmotor, elektromotor, pneumatisch of
middels hand- of voetkracht. Deze pomp verplaatst hydrauliekolie en is in staat om druk op te bouwen.
De slang dient als transportmiddel van de hydrauliekolie tussen de pomp en het gereedschap.
In het gereedschap bevindt zich een hydraulische cilinder met daarin een zuiger die een axiale
beweging kan maken. Als de cilinder aan de onderzijde wordt volgepompt, wordt er druk opgebouwd
onder de zuiger, zodat deze naar buiten wordt gedrukt. Wordt de cilinder aan de bovenzijde
volgepompt, dan wordt de zuiger in de cilinder gedrukt.
De richting van de beweging van de cilinder wordt bepaald door een regelventiel, de zogenaamde
dodemansgreep. Deze dodemansgreep kan naar links of rechts worden gedraaid, waardoor de
beweegrichting van de zuiger wordt bepaald. In de neutrale stand wordt er geen druk opgebouwd in de
cilinder en stroomt de olie drukloos terug naar de pomp. Als de dodemansgreep wordt losgelaten, komt
deze vanzelf terug in de neutrale stand en stopt de beweging van de zuiger onmiddellijk.
Maximale spreidkracht
(HSF/LSF)1
kN / t 100 / 10.2
lbf 22481
Effectief olievolume cm3 (cc) 356
Type hydraulische olie ISO-L HV VG 15/22
Geluidsniveau dB(A) < 70
Trillingsniveau m/s2< 2,5
Temperatuurbereik °C -20 tot +55
Richtlijnen 2006/42/EG
Normen EN 13204
NFPA 1936
Classificatie EN13204 R100/650-13.6
TR100/300-100/350-
13.6
R100/650-14.7
TR100/300-100/350-
14.7
1. Maximum (HSF) and minimum (LSF) krachten zijn gelijk.
Type Unit XR 4360 C XR 4360

NL
12 916.000.966_006 XR4360 (C)
In gereedschappen als scharen, spreiders en combigereedschappen brengt de axiale beweging van de
zuiger een mechanisme in beweging, waardoor een knip- of spreidbeweging ontstaat.
De slang is het onderdeel dat de pomp aan het gereedschap verbindt, waardoor een gesloten systeem
ontstaat.
5.1.2 CORE™ koppelingen
De hydraulische slang van het CORE™-systeem is één slang die een combinatie vormt van een
hogedruktoevoerslang in een lagedrukretourslang. De vrouwelijke koppeling heeft een unieke functie:
na ontkoppeling verbindt deze binnenin de toevoer- en retourleidingen met elkaar. Hierdoor kunt u
gereedschappen aansluiten en ontkoppelen zonder dat de olietoevoer naar de slang onderbroken hoeft
te worden.
5.1.3 Dual-hose-koppelingen
Dual-hose-koppelingen kunnen op zowel enkele als dubbele slangen worden gebruikt. Bij dubbele
slangen (dual hose) zijn de toevoerslang en de retourslang gebundeld met binders. Elk uiteinde van de
slang(en) heeft een vrouwelijke en een mannelijke koppeling. Als men een gereedschap en/of slang wil
(ont)koppelen dient de drukontlastklep op de pomp eerst in de drukontlaststand gezet te worden. Na het
koppelen van de slang(en) en het gereedschap dient de drukontlastklep in de bedrijfsstand gezet te
worden om het gereedschap te kunnen gebruiken.
5.2 Koppel de hydraulische slang(en)
5.2.1 Algemeen
5.2.2 Slang met CORE™-koppelingen
Zie Fig. 4.
• Verwijder de stofkappen van de koppelingen.
• Controleer de koppelingen op vuil en beschadigingen en maak deze zo nodig schoon.
• Steek de koppelingen in elkaar door ze tegen elkaar te houden en in één beweging de mannelijke
koppeling recht in de vrouwelijke koppeling te duwen. Hierbij moet de buitenring van de vrouwelijke
koppeling in tegengestelde richting van de pijlen bewegen.
• Trek aan beide koppelingen om te controleren of ze niet met normale handkracht uit elkaar
getrokken kunnen worden.
• Plaats de stofkappen in elkaar om ze stofvrij te houden.
5.2.3 Slangen met dual-hose-koppelingen
Zie Fig. 5.
• Verwijder de stofkappen van de koppelingen.
WAARSCHUWING
Gebruik nooit beschadigde koppelingen.
VOORZICHTIG
Gebruik nooit tangen en dergelijke om de hydraulische koppelingen aan te sluiten.
WAARSCHUWING
Zorg er altijd voor dat de drukontlastklep in de neutrale stand staat, voordat u de
hydraulische slang(en) op de pomp aansluit.

NL
XR4360 (C) 916.000.966_006 13
• Controleer de koppelingen op vuil en beschadigingen en maak deze zo nodig schoon.
• Duw de koppelingen in elkaar. Hierbij zal de buitenring van de vrouwelijke koppeling automatisch in
tegengestelde richting van de pijlen bewegen en borgen.
• Controleer of de koppelingen niet met normale handkracht uit elkaar getrokken kunnen worden en
controleer of de borgring in de juiste positie staat.
• Plaats de stofkappen in elkaar om ze stofvrij te houden.
5.3 Ontkoppel de hydraulische slang(en)
5.3.1 Algemeen
5.3.2 Slang met CORE™-koppelingen
Zie Fig. 6.
• Stofkappen van elkaar ontkoppelen.
• Ontkoppel de koppelingen door de buitenring op de vrouwelijke koppeling te draaien en daarna in
de richting van de pijlen te schuiven. De mannelijke koppeling zal losschieten.
• Verwijder vuil en olie van koppelingen en stofkappen.
• Plaats de stofkappen terug op de vrouwelijke en mannelijke koppeling.
5.3.3 Slangen met dual-hose-koppelingen
Zie Fig. 7.
• Koppel de stofkappen van elkaar los.
• Ontkoppel de koppelingen door de ring van de vrouwelijke koppeling te draaien en naar achteren te
schuiven. De mannelijke koppeling zal losschieten.
• Verwijder vuil en olie van de koppelingen en de stofkappen.
• Plaats de stofkappen op de vrouwelijke en mannelijke koppeling terug.
5.4 Stuur de mechanische plunjer uit
Zie fig. 2.
• Houd het gereedschap vast met één hand op de dodemansgreep (3) en de andere hand op de
draagbeugel (8).
• Til de dodemansgreep lichtjes op om het vergrendelingsmechanisme te ontlasten.
• Duw de ontgrendelingsknop (9) naar links of rechts om het vergrendelingsmechanisme te
deblokkeren.
De markering (plunjer) op het onderste plaatje staat op één lijn met de markering (gesloten
hangslot) op het bovenste plaatje.
• Breng de mechanische plunjer omhoog naar de gewenste hoogte.
• Laat de ontgrendelingsknop los. Zorg ervoor dat de mechanische plunjer vergrendeld is in één van
de groeven.
VOORZICHTIG
Gebruik nooit tangen of vergelijkbaar gereedschap om de hydraulische koppelingen los te
koppelen.
WAARSCHUWING
Controleer voordat u de hydraulische slang(en) van de pomp loskoppelt altijd of de
drukontlastklep in de open stand (0) staat.

NL
14 916.000.966_006 XR4360 (C)
5.5 Trek de mechanische plunjer in
Zie fig. 2.
• Houd het gereedschap vast met één hand op de dodemansgreep (3) en de andere hand op de
draagbeugel (8).
• Trek eerst de hydraulische plunjer in.
• Til de dodemansgreep lichtjes op om het vergrendelingsmechanisme te ontlasten.
• Duw de ontgrendelingsknop (9) naar links of rechts om het vergrendelingsmechanisme te
deblokkeren.
• Laat de mechanische plunjer naar de gewenste hoogte zakken.
• Laat de ontgrendelingsknop los. Zorg ervoor dat de mechanische plunjer vergrendeld is in één van
de groeven.
De markering (pijl) op het onderste plaatje staat op één lijn met de markering (gesloten hangslot) op
het bovenste plaatje.
5.6 Draai de draaggreep
Zie fig. 2.
De draaggreep kan rond de cilinder worden gedraaid om zo de positie van de grip aan de werksituatie
aan te passen.
• Druk op de ontgrendelingsknop (7) om het draaibare vergrendelingsmechanisme te deblokkeren.
• Draai de draaggreep (8) naar de gewenste positie.
• Laat de ontgrendelingsknop (7) los om de draaggreep in de positie te vergrendelen.
5.7 Werking van de dodemansgreep
Met de dodemansgreep kan men de beweging van de plunjer bepalen. In de middenstand wordt er
geen druk opgebouwd en stroomt de olie drukloos terug naar de pomp. Als de dodemansgreep wordt
losgelaten komt deze vanzelf terug in de middenstand en stopt de beweging van de plunjer.
• Houd de dodemansgreep in de positie om de plunjer uit de cilinder te sturen. Er wordt druk
opgebouwd in het gereedschap. Retourolie uit het gereedschap stroomt drukloos terug naar de
pomp.
• Houd de dodemansgreep in de positie om de plunjer in de cilinder terug te trekken. Er wordt druk
opgebouwd in het gereedschap. Retourolie uit het gereedschap stroomt drukloos terug naar de
pomp.
Het gereedschap is voorzien van een veiligheidsklep in de retourleiding. Wanneer de retourleiding naar
de pomp geblokkeerd is, zal deze veiligheidsklep een te hoge druk in het gereedschap verhinderen
door olie naar buiten te laten lekken.
WAARSCHUWING
Zorg er altijd voor dat de draaggreep is vergrendeld in een van de uiterste posities tijdens
het dragen en bedienen van dit product.
VOORZICHTIG
Wijzig nooit de afstelling van de veiligheidsklep in de retourleiding.

NL
XR4360 (C) 916.000.966_006 15
5.8 Ontlast de druk in niet aangesloten slangen en gereedschappen
5.8.1 General
Temperature differences can cause overpressure in unconnected hoses and tools. This overpressure
can make it impossible to connect the parts. You can use the pressure relief tool to remove this
overpressure. This accessory is available for all Holmatro hose systems and is supplied by default with
every pump.
5.8.2 Slang met CORE™ koppelingen
Zie Fig. 8.
• Bevestig het drukontlastgereedschap aan de mannelijke koppeling (1).
• Draai de knop rechtsom (2) om de overdruk af te laten. Hierbij komt wat olie vrij.
• Draai de knop linksom (3).
• Verwijder het drukontlastgereedschap van de koppeling (4).
5.8.3 Slangen met dual-koppelingen
Zie Fig. 9.
• Druk het drukontlastgereedschap op de mannelijke koppeling (1). De knop zal naar buiten komen
(2).
• Wikkel een doek rond het drukontlastgereedschap.
• Druk het drukontlastgereedschap krachtig met de knop op de grond of tegen een muur (3) om de
overdruk af te laten. Hierbij komt wat olie vrij.
• Verwijder het drukontlastgereedschap van de koppeling (4).
6Gebruik
6.1 Algemeen
De apparatuur van een reddingssysteem dient altijd klaar te zijn voor gebruik. Dit betekent dat controles
en inspecties direct na gebruik plaats moeten vinden voordat de apparatuur wordt opgeborgen.
LET OP
We recommend you keep more than one of these tools on hand.
WAARSCHUWING
Zorg ervoor dat de doek alle olieopeningen bedekt; zonder een doek kan er een wolk olie
ontstaan.
WAARSCHUWING
Zorg ervoor dat u op de hoogte bent van alle veiligheidsvoorschriften en dat u het gebruik
van alle apparatuur beheerst van het systeem waar u mee gaat werken.
Hydraulische koppelingen nooit proberen te koppelen of ontkoppelen als de apparatuur
bediend wordt of als het systeem onder druk staat.

NL
16 916.000.966_006 XR4360 (C)
6.2 Voor gebruik
De handelingen voor het koppelen van de hydraulische slang(en) zijn afhankelijk van het gebruikte
slangensysteem, het CORE™-systeem of het dual-hose-systeem.
6.2.1 Koppel de hydraulische slang(en)
• Sluit de hydraulische slang(en) aan op het gereedschap en de pomp. Zie hoofdstuk 5.2.
• Start de pomp.
• Zet de drukontlastklep in de bedrijfsstand “operation” (geldt alleen bij het dual-hose-systeem).
Het systeem is nu gereed voor gebruik.
6.3 Tijdens gebruik
• De hydraulische plunjer opent snel totdat hij op weerstand stuit. Nu zal de pomp de vereiste druk
gaan opbouwen en het spreiden voortzetten.
6.3.1 Spreiden
• Zorg ervoor dat de kruiskoppen correct zijn aangebracht aan het einde van de hydraulische plunjer
en de vaste zijde.
• Plaats de ram tussen de te spreiden delen.
• Stuur de mechanische plunjer naar de gewenste lengte uit.
• Druk de delen met kracht uit elkaar door de hydraulische plunjer te openen.
6.3.2 Gereedschappen verwisselen
Als u tijdens gebruik een ander gereedschap wilt gaan gebruiken:
• Ontkoppel de slangen van het gereedschap dat u nu gebruikt. Zie hoofdstuk 5.3.
• Sluit de slangen aan op het andere gereedschap. Zie hoofdstuk 5.2.
6.4 Na gebruik
6.4.1 Sluit af en koppel los
• Trek de hydraulische plunjer in
• Trek de mechanische plunjer in en verwijder het gereedschap.
• Open de hydraulische plunjer ± 5 mm. Daarna kan het gereedschap zonder druk worden
opgeborgen.
GEVAAR
Gevaar voor het pletten of afknellen van lichaamsdelen. Let op dat ramvijzels een enorme
kracht bezitten.
WAARSCHUWING
Voorkom dat scherpe objecten de plunjers aanraken.
Gebruik nooit te veel kracht, anders zal de kruiskop door de opening die gemaakt is
verdwijnen en dan kan de plunjer worden beschadigd.
VOORZICHTIG
Gebruik altijd kruiskoppen.
Vermijd een scheve last vanwege het risico dat deze gaat schuiven.
Kijk uit voor het gevaar van vast komen te zitten wanneer de plunjers zijn ingetrokken tussen
de cilinder en accessoire.

NL
XR4360 (C) 916.000.966_006 17
• Schakel de pomp uit.
• Ontkoppel de hydraulische slang(en) van het gereedschap en de pomp. Zie hoofdstuk 5.3.
6.4.2 Inspectie
• Controleer het gereedschap op volledigheid, lekkage en beschadigingen. Gebruik het gereedschap
niet als dit lekt of beschadigd is; neem in dat geval contact op met de Holmatro-dealer.
• Zorg ervoor dat de kruiskoppen zijn bevestigd.
• Controleer de werking van de dodemansgreep; deze moet soepel terugkeren naar de middenstand.
• Controleer de bevestiging van de draagbeugel, deze moet stevig bevestigd zijn.
• Controleer de plunjer(s) op beschadigingen.
6.4.3 Reinigen en opbergen
• Reinig het gereedschap en alle eventuele accessoires alvorens ze op te bergen.
• Maak de koppelingen en de stofkappen schoon. Zorg dat de stofkappen gemonteerd zijn.
• Droog het gereedschap af als het in een natte omgeving is gebruikt. Breng een dun laagje
conserveringsolie aan op de externe stalen onderdelen.
• Berg het gereedschap op in een droge en goed geventileerde plaats.
7Storingen
7.1 Algemeen
Raadpleeg de Holmatro-dealer als de geboden oplossingen niet het gewenste resultaat opleveren of in
geval van andere problemen.
Vermeld bij storingen of reparatie altijd het type en het serienummer van de apparatuur.
7.2 De koppelingen kunnen niet gekoppeld of losgekoppeld worden
/i
Mogelijke oorzaak Oplossing
De koppelingen zijn vuil aan de voorzijde. Maak de koppelingen schoon.
Het gereedschap en/of de slang staan op druk. Dit
kan gebeuren door temperatuurswisselingen
tijdens opslag en transport.
Gebruik het drukontlastgereedschap om de druk
af te laten.
De pomp staat onder druk (bij dual-hose-
systeem).
Zet de drukontlastklep op de pomp in de
ontlaststand.
De vrouwelijke koppeling is defect. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
De koppelingen worden niet goed in lijn met elkaar
gebracht voor het koppelen.
Positioneer beide koppelingen in lijn tegen elkaar
en druk de koppelingen in één vloeiende
beweging in elkaar.
De koppelingen worden niet goed in lijn met elkaar
gebracht voor het ontkoppelen.
Ondersteun en begeleidt de mannelijke koppeling
bij het ontkoppelen.
Borgring van vrouwelijk koppeling geblokkeerd
door vuil.
Controleer de borgring van de vrouwelijke
koppeling en maak deze schoon.
Defect aan de dodemansgreep van het
gereedschap
Laat dit herstellen door een door Holmatro
gecertificeerde technicus.

NL
18 916.000.966_006 XR4360 (C)
7.3 De koppelingen blijven niet gekoppeld
/i
7.4 Het gereedschap werkt niet, of werkt niet goed
/i
Mogelijke oorzaak Oplossing
De buitenring wordt tijdens het koppelen
vastgehouden.
Houd de slang vast bij de buigrestrictie tijdens het
koppelen.
Het borgmechanisme in de vrouwelijke koppeling
werkt niet.
• Reinig de vrouwelijke koppeling met schoon
stromend water.
• Afdrogen en binnenzijde van de buitenring
behandelen met conserverende olie.
• Plaats en verwijder de stofkap of de
mannelijke koppeling herhaaldelijk, totdat de
buitenring terugspringt.
De vrouwelijke koppeling is defect. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
Mogelijke oorzaak Oplossing
Eén of meerdere koppelingen zijn niet goed
gekoppeld.
Ontkoppel en koppel de koppeling(en) opnieuw.
Er is geen olie meer in de pomp. Olie bijvullen.
Er zit lucht in het systeem. CORE™-systeem:
• Koppel de slang los van het gereedschap.
• Laat de pomp gedurende één minuut onbelast
draaien.
• Sluit het gereedschap aan.
• Open en sluit het gereedschap eenmaal
geheel.
Dual-hose-systeem:
• Ontkoppel de slangen van het gereedschap
en sluit ze op elkaar aan.
• Laat de pomp gedurende één minuut onbelast
draaien.
• Ontkoppel de slangen en sluit het
gereedschap aan.
• Open en sluit het gereedschap eenmaal
geheel.
De drukontlastklep op de pomp staat in de
drukontlaststand (alleen bij dual-hose-systeem).
Zet de drukontlastklep op de pomp in de
bedrijfsstand.
Het drukontlastventiel op de pomp staat open
(alleen bij CORE™ systeem).
Sluit het drukontlastventiel door met een
schroevendraaier tegen de richting van de klok te
draaien tot aan de aanslag.
Omschakelklep op de pomp staat in de verkeerde
stand (alleen bij dual-hose-systeem en indien
aanwezig).
Zet de omschakelklep in de juiste stand.
De pomp bouwt geen druk op. Zie de gebruikershandleiding van de pomp.

NL
XR4360 (C) 916.000.966_006 19
7.5 Er lekt olie uit de veiligheidsklep in de retourleiding
/i
7.6 De dodemansgreep zit vast of keert niet automatisch terug in de
middenstand
/i
7.7 De draaggreep draait niet goed
/i
8 Onderhoud
8.1 Algemeen
Raadpleeg voor standaard installatie-instructies de sectie voor service en ondersteuning op de
Holmatro-website.
Correct preventief onderhoud van de apparatuur zorgt voor bedrijfszekerheid en verlengt de levensduur
van de apparatuur.
Mogelijke oorzaak Oplossing
De retourleiding is niet aangesloten (alleen bij
dual-hose-systeem).
Koppel de retourleiding.
Als het gereedschap werd losgekoppeld van de
pomp en in positie is gelaten, dan kan de
resterende belasting op het gereedschap te hoog
zijn.
Gebruik een gereedschap met een hogere
nominale belasting.
Mogelijke oorzaak Oplossing
De dodemansgreep is defect. Laat dit herstellen door een door Holmatro
gecertificeerde technicus.
Mogelijke oorzaak Oplossing
De mechanische plunjer is niet vergrendeld in een
van de groeven.
• Til de dodemansgreep lichtjes op.
• Duw de ontgrendelingsknop (Fig. 2/9) naar
links of rechts.
Ontgrendelingsknop (Fig. 2/9) blijft achter tijdens
draaien.
• Til de mechanische plunjer op of laat naar
andere hoogte zakken.
• Laat de ontgrendelingsknop los. Zorg ervoor
dat de mechanische plunjer vergrendeld is in
een van de groeven.
WAARSCHUWING
Neem bij het uitvoeren van onderhoudswerkzaamheden altijd de relevante
veiligheidsvoorschriften in acht. Draag de voorgeschreven persoonlijke
beschermingsmiddelen.

NL
20 916.000.966_006 XR4360 (C)
8.1.1 Gevaarlijke stoffen
8.2 Onderhoudsmiddelen
/i
Neem contact op met de Holmatro-dealer voor informatie over reserveonderdelen.
8.3 Onderhoudsschema
Dit schema is een gemiddelde. Afhankelijk van de intensiteit van het gebruik van de apparatuur kan
Holmatro u een onderhoudsschema op maat verschaffen.
/i
WAARSCHUWING
Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden
worden verbruikt op, en voer deze op een milieuvriendelijke manier af.
Toepassing Soort onderhoudsmiddel Hoeveelheid
Stalen onderdelen Conserverende olie WD-40 Naar behoeven
Tectyl ML van Valvoline (conservering voor lange
duur)
Naar behoeven
Hydraulische koppelingen Conserverende olie WD-40 Naar behoeven
Vergrendelingsmechanisme Teflon spray Naar behoeven
Onderdeel Activiteit Tijdsinterval
Na elk gebruik Iedere 1 maanden of na iedere 10 bedrijfsuren Iedere 3 maanden of na iedere 25 bedrijfsuren Iedere 6 maanden of na iedere 50 bedrijfsuren Na iedere 100 bedrijfsuren Jaarlijks1
1. Onderhoud door Holmatro-dealer.
Algemeen Controleren x x
Hydraulische koppelingen Controleren, reinigen, smeren x x
Stofkappen Controleren, reinigen, smeren x x
Hydraulische slangen Controleren x x
Kruiskoppen Controleren x x
Mechanische plunjer en
vergrendelingsmechanisme
Controleren, reinigen, smeren x x
Hydraulische plunjer Controleren x x
Draagbeugel Controleren x x
Dodemansgreep Controleren x x
