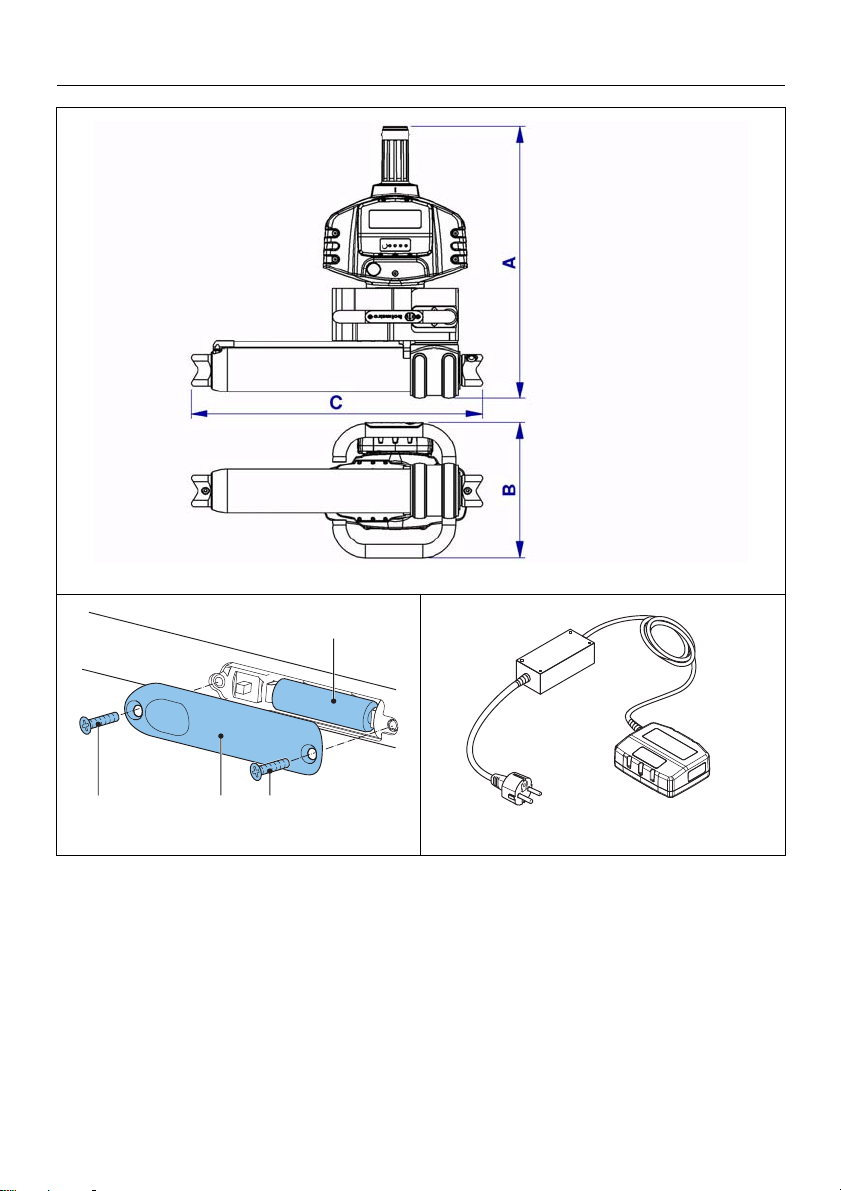

Fig. 1
Fig. 2

4 916.400.015_003 GTR 53* LP EVO 3
Fig. 3
Fig. 4 Fig. 5
BC
A
B

NL
GTR 53* LP EVO 3 916.400.015_003 5
Nederlands
1 Inleiding
1.1 Disclaimer
Alle rechten voorbehouden. Niets uit deze publicatie mag op enige wijze openbaar worden gemaakt,
verveelvoudigd of gewijzigd zonder voorafgaande schriftelijke toestemming van Holmatro. Holmatro
behoudt zich het recht voor onderdelen van gereedschappen zonder voorafgaande mededeling te
wijzigen of aan te passen. De inhoud van deze gebruikershandleiding kan eveneens op ieder moment
worden gewijzigd. Deze gebruikershandleiding is gebaseerd en heeft betrekking op de op dit moment
vervaardigde types en geldende regelgeving. Holmatro aanvaardt geen enkele aansprakelijkheid voor
eventuele schade voortvloeiende uit het gebruik van deze gebruikershandleiding met betrekking tot
enigerlei geleverde of eventueel te leveren apparatuur, behoudens opzet of grove schuld van de zijde
van Holmatro. Neem voor nadere informatie over het gebruik van de gebruikershandleiding, onderhoud
en/of reparatie van Holmatro-apparatuur contact op met Holmatro of met de officieel hiervoor
aangewezen distributeur. Aan de samenstelling en nauwkeurigheid van deze gebruikershandleiding is
uiterste zorg besteed. Holmatro stelt zich echter niet aansprakelijk voor fouten en ontbrekende delen of
hieruit voortvloeiende verplichtingen. Neem bij onduidelijkheid over de juistheid of de volledigheid van
deze gebruikershandleiding contact op met Holmatro.
1.2 Over deze handleiding
De originele instructies in deze handleiding zijn geschreven in het Engels. Versies van deze handleiding
die in een andere taal zijn opgesteld, zijn een vertaling van de originele instructies.
1.3 Definities
/i
1.4 Algemeen
Van harte gefeliciteerd met de aankoop van dit Holmatro-product. Deze gebruikershandleiding geeft
instructies met betrekking tot bediening, onderhoud, storingen en veiligheid van de betreffende
apparatuur. Ook worden veiligheidsvoorschriften voor het gebruik van een compleet Holmatro-systeem
in deze gebruikershandleiding beschreven. Afbeeldingen in deze gebruikershandleiding kunnen,
afhankelijk van het type, enigszins afwijken.
Alle bij de inbedrijfstelling, de bediening, het onderhoud en het verhelpen van storingen met betrekking
tot de apparatuur betrokken personen moeten deze gebruikershandleiding hebben gelezen en
begrepen, met name de veiligheidsvoorschriften.
Om bedieningsfouten te voorkomen en voor een storingsvrije werking van de apparatuur moeten de
gebruikershandleidingen altijd voor de bediener beschikbaar zijn.
1.5 Toepassing
Dit product maakt deel uit van de apparatuur bedoeld voor gebruik door hulpdiensten, voor het snijden,
spreiden of wegdrukken van constructieve delen van voertuigen of constructies.
Systeem: samenstel van krachtbron, optionele voedingskabel(s) en gereedschap(pen).
Accu: apparaat dat elektrische stroom en spanning levert.
Gereedschap: hydraulisch instrument zoals een schaar, spreider, combigereedschap, ram of
cilinder.
Apparatuur: gereedschap(pen), kabel(s), accu of accessoires.
Netvoedingsconnector: apparaat dat elektrische stroom en spanning transformeert en levert.
Lader/acculader: een elektronisch apparaat om een oplaadbare batterij op te laden.

NL
6 916.400.015_003 GTR 53* LP EVO 3
1.5.1 Systeemvereisten
Gebruik dit gereedschap alleen met het voorgeschreven type accu of met de netvoedingsconnector van
Holmatro. Raadpleeg bij twijfel over de compatibiliteit van het systeem altijd de Holmatro-dealer.
1.6 Gekwalificeerd personeel
Alleen voor gebruik van het systeem opgeleide personen mogen het systeem bedienen. Neem altijd de
lokale wetgeving en de veiligheids- en milieuvoorschriften in acht. Alleen een door Holmatro
gecertificeerde technicus mag reparaties uitvoeren.
1.7 Garantie
Zie voor de garantiebepalingen de algemene verkoopvoorwaarden. Deze kunt u opvragen bij uw
Holmatro-dealer.
Holmatro maakt u erop attent dat iedere garantie op uw apparatuur of systeem komt te vervallen en dat
u Holmatro dient te vrijwaren voor eventuele productaansprakelijkheid en verantwoordelijkheid indien:
• service en onderhoud niet strikt volgens de instructies worden uitgevoerd, reparaties niet worden
verricht door een gecertificeerde technicus van Holmatro of zonder voorafgaande schriftelijke
toestemming worden uitgevoerd;
• eigenhandige veranderingen en constructieve veranderingen worden aangebracht,
veiligheidsinrichtingen worden uitgeschakeld, hydraulische kleppen ondeskundig worden afgesteld
en reparaties gebrekkig worden uitgevoerd;
• geen originele Holmatro-onderdelen of andere dan de voorgeschreven smeermiddelen worden
gebruikt;
• de apparatuur of het systeem onoordeelkundig, met verkeerde bediening, onjuist, onachtzaam of
niet in overeenstemming met zijn aard en/of bestemming wordt gebruikt.
1.8 Conformiteitsverklaring
De apparatuur is CE-gecertificeerd. Dit betekent dat de apparatuur voldoet aan de essentiële
veiligheidseisen. De originele conformiteitsverklaring wordt bij de apparatuur geleverd.
De normen en richtlijnen waarmee in het ontwerp rekening is gehouden, worden vermeld in de
paragraaf 'Technische Specificaties' in dit document.
2 Veiligheidsvoorschriften
2.1 Verklaring van de symbolen in deze handleiding
In deze handleiding worden de onderstaande symbolen gebruikt om mogelijke gevaren aan te geven.
GEVAAR
Geeft een dreigende gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel zal leiden.
WAARSCHUWING
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot ernstig
of dodelijk letsel kan leiden.
VOORZICHTIG
Geeft een mogelijk gevaarlijke situatie aan die, indien deze niet wordt vermeden, tot lichte of
matige verwondingen kan leiden.

NL
GTR 53* LP EVO 3 916.400.015_003 7
Neem deze voorschriften en de lokaal geldende veiligheidsvoorschriften te allen tijde in acht en ga altijd
zeer zorgvuldig te werk.
Informeer alle bij de werkzaamheden betrokken personen over deze veiligheidsvoorschriften.
2.2 Typeplaat en CE-markering op de apparatuur
2.2.1 Algemeen
Zie Fig. 1.
Alle op de apparatuur aangebrachte pictogrammen betreffende veiligheid en gevaar moeten in acht
worden genomen en duidelijk leesbaar blijven.
2.2.2 Markeringen
/i
LET OP
Wordt gebruikt om werkwijzen aan te duiden die geen fysiek letsel opleveren maar die, indien
deze niet worden vermeden, tot schade aan eigendommen kan leiden.
OPMERKING
Benadrukt belangrijke informatie voor optimaal gebruik van het product. Dit symbool staat in
de gebruikershandleiding bij alle voorschriften die betrekking hebben op gebruik van het
product of onderhoud.
WAARSCHUWING
Het niet opvolgen van deze instructies kan leiden tot ernstig persoonlijk letsel, een dodelijk
ongeval, schade aan het systeem of gevolgschade.

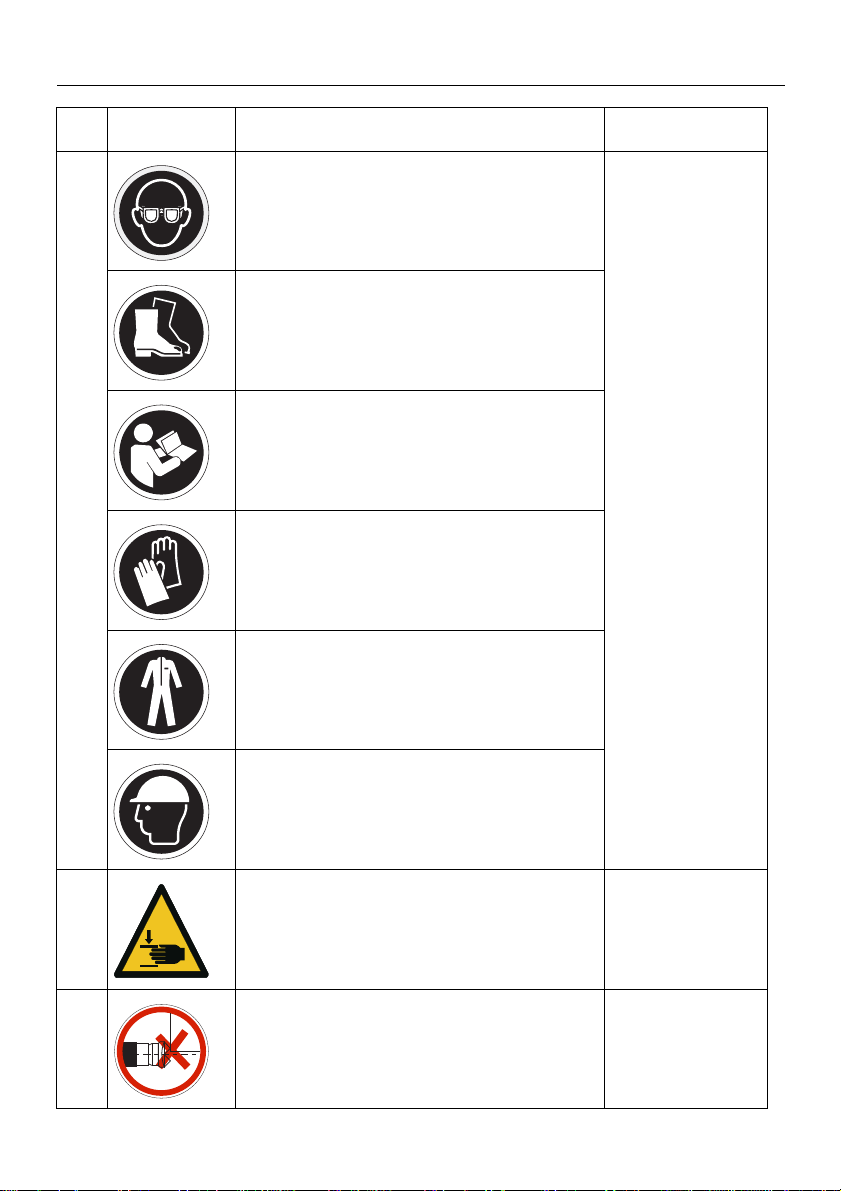

Pos. Soort
markering Beschrijving Onderdeelnr.
A Typeplaat Typeplaat met:
• Typeaanduiding
• Serienummer
• Productiedatum
•CE-markering
Neem contact op met
Holmatro.

NL
8 916.400.015_003 GTR 53* LP EVO 3
BWAARSCHUWING
Draag een veiligheidsbril (of een volledig
gelaatscherm).
920.000.471.
WAARSCHUWING
Draag veiligheidsschoenen met goede steun voor
de enkels en bescherming voor de tenen.
OPMERKING
Lees voor gebruik de gebruikershandleiding.
WAARSCHUWING
Draag veiligheidshandschoenen.
WAARSCHUWING
Draag veiligheidskleding voor het gehele lichaam
voorzien van reflecterend materiaal.
WAARSCHUWING
Draag een helm.
BWAARSCHUWING
Gevaar voor pletten van lichaamsdelen.
920.000.471.
BGEVAAR
De kruiskop mag niet uit het midden worden belast.
920.000.471.
Pos. Soort
markering Beschrijving Onderdeelnr.

NL
GTR 53* LP EVO 3 916.400.015_003 9
2.3 Algemene veiligheidsvoorschriften
• Gebruik deze apparatuur uitsluitend voor de werkzaamheden waarvoor deze is bedoeld.
Raadpleeg bij twijfel of onduidelijkheden altijd uw Holmatro-dealer.
• Vervang onleesbare veiligheidssymbolen/pictogrammen en/of informatielabels door identieke
modellen, verkrijgbaar bij de Holmatro-dealer.
• Gelakte, kunststof en rubberen onderdelen zijn niet bestand tegen bijtende zuren of vloeistoffen.
Spoel alle onderdelen die in contact zijn gekomen met bijtende zuren of vloeistoffen af met ruim
water, behalve elektrische onderdelen. Raadpleeg uw Holmatro-dealer voor een bestendigheidlijst.
• Voorkom vuil in en op de koppelingen.
• Bescherm de apparatuur tegen vonken bij las- of slijpwerkzaamheden.
• Vermijd een ongezonde werkhouding. Hierdoor kunnen lichamelijke klachten ontstaan.
• Volg de inspectie- en onderhoudsvoorschriften op.
• Ombouw van het apparaat of het systeem mag uitsluitend worden uitgevoerd door een door
Holmatro gecertificeerde technicus. Bewaar in geval van ombouw zowel de oorspronkelijke
handleiding als de ombouwhandleiding.
• Gebruik uitsluitend originele Holmatro-onderdelen en door Holmatro voorgeschreven
onderhoudsproducten.
2.4 Persoonlijke veiligheid
Reddingspersoneel dient alle persoonlijke beschermingsmiddelen te dragen zoals die worden
voorgeschreven in de standaardwerkprocedure. Nalatig gebruik van persoonlijke
beschermingsmiddelen kan leiden tot ernstig letsel. Draag tijdens gebruik minimaal de volgende
persoonlijke beschermingsmiddelen:
•Helm;
• Veiligheidsbril of volledig gelaatscherm;
• Veiligheidshandschoenen;
• Veiligheidskleding voor het gehele lichaam voorzien van reflecterend materiaal;
• Veiligheidsschoenen met goede steun voor de enkels en bescherming voor de tenen;
• Masker met filter voor gebruik bij het snijden van glas of bepaalde kunststoffen.
2.5 Veiligheidsvoorschriften met betrekking tot de uitrusting
• Wijzig nooit de afstelling van een beveiliging.
• Berg de rammen met de plunjer(s) ± 5 mm geopend op.
• Kijk uit voor het gevaar van vast komen te zitten wanneer de plunjers zijn ingetrokken.
• Zorg dat de last altijd in het midden van de kruiskoppen komt te liggen. Vermijd een scheve last
vanwege het risico dat deze gaat schuiven.
• Laat de kruiskoppen uitsluitend contact maken met de te manipuleren objecten.
• Voorkom dat scherpe objecten de plunjers raken. Schade kan lekkage langs de afdichting
veroorzaken.
CWAARSCHUWING
Kijk niet in de laserstraal.
920.000.456.
Pos. Soort
markering Beschrijving Onderdeelnr.

NL
10 916.400.015_003 GTR 53* LP EVO 3
• Controleer voor gebruik of de hulpstukken goed bevestigd zijn aan de uiteinden van de plunjers
en/of de vaste zijde.
• Gebruik in situaties waarbij de carrosserie instabiel is een ramsteun om uitglijden te voorkomen.
• Gebruik nooit meerdere verlengpijpen tegelijkertijd en plaats altijd een kruiskop of een ander
hulpstuk aan het andere uiteinde van de verlengpijp.
• Dompel het gereedschap niet onder in water en stel het niet bloot aan grote hoeveelheden water of
andere vloeistoffen (binnen of buiten het gereedschap).
2.6 Algemene veiligheidsvoorschriften met betrekking tot accu's
2.7 Veiligheidsvoorschriften met betrekking tot li-ion-accu's
Li-ion-accu's zijn volkomen verschillend van NiCad- en NiMH-accu's en hier moet dan ook anders mee
worden omgegaan. Inspecteer de li-ion-accu voor en na elk gebruik zorgvuldig om er zeker van te zijn
dat er geen fysieke beschadigingen zichtbaar zijn, zoals losse stekkers en draden. Dergelijke tekenen
duiden vaak op een probleem met de accu dat tot storing kan leiden.
WAARSCHUWING
• Vermijd explosieve gassen, open vuur en vonken. Explosiegevaar.
• Dompel de accu niet onder in water en stel hem niet bloot aan grote hoeveelheden water
of andere vloeistoffen (binnen of buiten het gereedschap).
• Vermijd kortsluiting in de accu. Zorg dat de aansluitingen niet met metalen objecten of
water in aanraking komen.
• Probeer niet een natte accu op te laden.
• Gebruik geen beschadigde accu's. Gebruik de accu niet langer en neem contact op met
de Holmatro-dealer voor instructies.
• Sla, plet of gooi niet met de accu en laat hem niet vallen.
• Breng geen directe soldeerverbindingen op de accu aan.
• Open de accu niet.
• Bescherm de accu tegen directe zonnestraling en andere warmtebronnen.
• Plaats de accu niet in een magnetron of hogedrukvat.
• Bewaar de accu in een droge, goed afgesloten ruimte en buiten bereik van kinderen
wanneer deze niet wordt gebruikt.
• Houd u altijd aan de lokale voorschriften en/of de instructies in deze handleiding
wanneer u de accu afvoert.
LET OP
• Gebruik de accu alleen met de opgegeven acculader.
• Gebruik de accu alleen voor de oorspronkelijke toepassing.
• Bewaar accu's in een goed geventileerde, koele ruimte. Overschrijd niet de
maximumopslagtemperatuur van 45°C (113 °F).
• Voorkom dat de accu's tijdens de opslag langdurig aan direct zonlicht worden
blootgesteld.
• Personen die in verband met hun fysieke, zintuiglijke of verstandelijke vermogens of
door gebrek aan ervaring niet in staat zijn het apparaat op een veilige manier te
gebruiken, mogen niet zonder begeleiding of instructies van een deskundige persoon
met de accu werken.
• Zorg dat kinderen niet met de accu kunnen spelen.

NL
GTR 53* LP EVO 3 916.400.015_003 11
2.8 Veiligheidsvoorschriften met betrekking tot acculaders
• Lees voordat u de acculader gaat gebruiken alle instructies zorgvuldig door.
• Gebruik alleen een voeding met de juiste spanning en frequentie. Zie de specificaties betreffende
elektriciteit op de typeplaat.
• Gebruik de acculader uitsluitend binnenshuis.
• Stel de acculader niet bloot aan vochtige of natte omstandigheden.
• Draag de lader nooit aan het elektriciteitssnoer. Trek nooit aan het elektriciteitssnoer om de
acculader uit het stopcontact te halen. Houd het elektriciteitssnoer uit de buurt van warmte, olie en
scherpe randen.
• Gebruik de acculader niet op een zeer licht ontvlambaar oppervlak of in een ontvlambare
omgeving.
• Probeer niet een natte accu op te laden.
• Bewaar de acculader in een droge, goed afgesloten ruimte en buiten bereik van kinderen wanneer
deze niet wordt gebruikt.
• Personen die in verband met hun fysieke, zintuiglijke of verstandelijke toestand of door gebrek aan
ervaring niet in staat zijn de acculader op een veilige manier te gebruiken, mogen niet zonder
toezicht of instructies van een deskundige persoon met de acculader werken.
• Neem de minimale en maximale laadtemperaturen strikt in acht. Zie paragraaf 5.2.
• Werk niet met een beschadigde acculader (bijv. als deze is gevallen of als het elektriciteitssnoer of
de stekker is beschadigd).
• Demonteer de acculader niet.
• Kans op kortsluiting: bescherm de acculader tegen metalen objecten.

NL
12 916.400.015_003 GTR 53* LP EVO 3
2.9 Veiligheidsvoorschriften met betrekking tot netvoedingsconnectors
2.10 Veiligheidsvoorschriften met betrekking tot de bediening van het systeem
• Voer voordat u de werkzaamheden start een risicoanalyse betreffende de procedure uit (EN-ISO
12100).
• Houd omstanders op afstand en ga extra voorzichtig te werk in de buurt van mensen en dieren.
• Zorg dat de werkruimte overzichtelijk en goed verlicht is.
• Vermijd stress en werk gestructureerd. Dit verlaagt de kans op fouten, combinaties van gevaren en
ongevallen.
• Controleer voor gebruik de apparatuur op beschadigingen. Gebruik de uitrusting niet als deze niet
in goede staat verkeert en raadpleeg uw Holmatro-dealer.
• Ga op een stabiele ondergrond staan en houd de apparatuur met beide handen vast.
• Houd de apparatuur alleen bij de draaggreep en de dodemansgreep vast.
• Ga tijdens het uitvoeren van de werkzaamheden nooit tussen het object en de apparatuur staan.
• Controleer tijdens gebruik van de apparatuur continu de situatie van de apparatuur en de
constructie.
• Zet delen van een object die kunnen wegspringen vast.
• Gebruik uitsluitend originele Holmatro-hulpstukken en zorg dat deze correct zijn aangesloten.
• Zorg dat lichaamsdelen nooit tussen bewegende onderdelen komen. Het risico bestaat dat
lichaamsdelen worden geplet of afgesneden.
• Zorg dat de dodemansgreep niet vast komt te zitten.
• Stop onmiddellijk als het systeem vreemde geluiden maakt of afwijkend gedrag vertoont.
WAARSCHUWING
• Lees voordat u de netvoedingsconnector gaat gebruiken alle instructies zorgvuldig door.
• Sluit de netvoedingsconnector uitsluitend aan op een voeding met de juiste spanning en
frequentie. Zie de specificaties betreffende elektriciteit op de typeplaat.
• Stel de netvoedingsconnector niet bloot aan vochtige of natte omstandigheden.
• Draag de netvoedingsconnector nooit aan het snoer. Trek nooit aan het snoer om de
netvoedingsconnector uit het stopcontact te halen. Houd het snoer uit de buurt van
warmte, olie en scherpe randen.
• Gebruik de netvoedingsconnector niet op een zeer licht ontvlambaar oppervlak of in een
ontvlambare omgeving.
• Berg de netvoedingsconnector als deze niet wordt gebruikt op een droge, goed
afgesloten plaats en buiten het bereik van kinderen op.
• Personen die in verband met hun fysieke, zintuiglijke of verstandelijke toestand of door
gebrek aan ervaring niet in staat zijn de netvoedingsconnector op een veilige manier te
gebruiken, mogen niet zonder toezicht of instructies van een deskundige persoon met
de netvoedingsconnector werken.
• Werk niet met een beschadigde netvoedingsconnector (bijv. als deze is gevallen of als
de voedingskabel of de stekker is beschadigd).
• Demonteer de netvoedingsconnector niet.
• Kans op kortsluiting: bescherm de netvoedingsconnector tegen metalen objecten.
• Gebruik de netvoedingsconnector uitsluitend voor het voeden van Holmatro Greenline
gereedschappen en ter vervanging van de volgende accu's:
- BPA283
- BPA284
- BPA285

NL
GTR 53* LP EVO 3 916.400.015_003 13
• Stop onmiddellijk als het apparaat olie lekt. Onder druk ontsnappende olie kan de huid
binnendringen en ernstig letsel veroorzaken. Ga onmiddellijk naar een ziekenhuis voor medische
hulp als iemand met olie wordt geïnjecteerd. Geef de arts de specificaties van de olie.
• Berg uitrusting die niet wordt gebruikt direct weer in de gereedschapshouder op.
• Neem te allen tijde de voor andere bij de operatie gebruikte apparatuur geldende
veiligheidsvoorschriften in acht.
2.11 Veiligheidsvoorschriften met betrekking tot onderhoud
• Draag persoonlijke beschermingsmiddelen tijdens het uitvoeren van onderhoudswerkzaamheden.
• Werk nooit zodanig dat de veiligheid in gevaar kan komen.
• Zorg dat de apparatuur niet kan wegrollen of omkantelen. De besturing en aandrijving moeten zijn
uitgeschakeld en tegen onverwacht inschakelen zijn beveiligd.
• Zorg dat bewegende onderdelen niet onverwacht kunnen gaan bewegen.
• Vang gebruikte of gelekte vloeistoffen en andere producten die tijdens de werkzaamheden worden
verbruikt op en voer deze op een milieuvriendelijke manier af.
3 Beschrijving
3.1 Apparatuur
De ram is een van de reddingsgereedschappen die toegang tot een slachtoffer mogelijk maken. Dit
gereedschap wordt tijdens reddingsacties gebruikt om constructieonderdelen of voertuigonderdelen
met kracht uit elkaar te halen. Rammen zijn verkrijgbaar in drie uitvoeringen: enkelzijdige ram,
dubbelzijdige ram en telescoopram. De telescoopram kan een grote spreidlengte bereiken en toch klein
genoeg blijven om in kleine, besloten ruimtes te passen. Sommige rammen hebben verwisselbare
koppen voor gebruik van hulpstukken voor verschillende doeleinden. De ram is uitgevoerd als een door
één persoon bedienbaar handgereedschap. Aan één zijde of aan beide zijden bevindt zich een plunjer
met een kruiskop. Een hydraulische cilinder zorgt voor axiale beweging van de plunjer. Door toepassing
van hoge hydraulische druk komen bij deze gereedschappen enorme krachten vrij. Dankzij het batterij-
aangedreven systeem kan de ram snoerloos worden gebruikt.
3.2 Typeaanduiding
Voorbeeld: GTR 5340 LP EVO 3
/i
3.3 Productidentificatie
Zie Fig. 2.
Cijfer Voorbeeld Beschrijving
1-3 GTR G = Greenline
TR = telescoopram
4-7 5340 Typeaanduiding
8-9 LP Laserpointer
10-13 EVO 3 EVO 3-serie

NL
14 916.400.015_003 GTR 53* LP EVO 3
/i
3.4 Technische specificaties
/i
/i
1 Verwijderbare kruiskop (onderzijde) 10 Laserschakelaar
2 Cilinder 11 Batterij voor de laserstraal
3 Plunjer 12 Accu-/adaptermontagestuk
4 Dodemansgreep 13 Accu
5 Draaggreep 14 Knop voor laadstatusindicator
6 LED-lampen 15 Laadstatusindicator (zie paragraaf 3.5)
7 Lichtschakelaar 16 Accuvergrendeling
8 Batterij voor LED-lampen (niet zichtbaar) 17 Aan/uitschakelaar
9 Laserstraal 18 LED-indicator aan/uit
Beschrijving Eenheid Algemeen
max. werkdruk (bar/MPa) 720 / 72
psi 10443
type hydrauliekolie - ISO-L HV VG 15/22
type batterij voor verlichting - AA 1.5V
trillingsniveau m/s² < 2,5
beschermingsklasse - IP54
geluidsemissie @1m/3,25ft dB(A) 74
geluidsemissie @4m/13ft dB(A) 65
temperatuurbereik °C -20 + 55
°F -4 + 131
richtlijnen - 2006/42/EC, 2014/30/EU
Beschrijving Eenh
eid GTR 5340 LP EVO 3 GTR 5350 LP EVO 3
ingeschoven lengte mm 335 560
inch 13,2 22
uitgeschoven lengte mm 610 1285
inch 24 50,6
spreidslag 1e plunjer mm 150 375
inch 5,9 14,8
spreidslag 2e plunjer mm 125 350
inch 4,9 13,8
totale spreidslag mm 275 725
inch 10,8 28,5
max. spreidkracht 1e plunjer.
(NFPA 1936, HSF)
kN / t 217 / 22.1 217 / 22.1
lbf 48784 48784
max. spreidkracht 2e plunjer.
(NFPA 1936, LSF)
kN / t 101 / 10.3 101 / 10.3
lbf 22706 22706
gewicht, gebruiksklaar kg 17.6 24.6
lb 38.8 54.2

NL
GTR 53* LP EVO 3 916.400.015_003 15
3.5 Laadstatusindicator
De accu is voorzien van een LED-indicator die het volgende aangeeft:
• de laadstatus van de batterij bij benadering.
• de status van de accu.
3.5.1 Laadstatusindicatie
Elke LED staat voor ongeveer 25% van de volledige lading. De laadstatusindicatie wordt geactiveerd
door de knop voor de laadstatusindicator enkele seconden in te drukken.
/i
3.5.2 Status van de accu
Het BMS (Battery Management System) beschermt de accu tegen inwendige schade. De volgende
LED-combinaties geven de status van de accu en de voorgestelde actie/oplossing aan.
/i
afmetingen (AxBXC)
zie Fig. 3
mm 480 x 260 x 335 525 x 260 x 560
in 18.9 x 10.2 x 13.2 20.7 x 10.2 x 22
EN 13204 - TR217/150-101/125-17.6 TR217/375-101/350-24.6
NFPA 1936 - Yes
Positie en kleur van de LED Laadstatu
sindicator Actie/oplossing
1234
groen groen groen groen ≥ 75% Accu gebruiken
groen groen groen groen
knipperend
> 62% Accu gebruiken
groen groen groen - ≥ 50% Accu gebruiken
groen groen groen
knipperend
- > 37% Accu gebruiken
groen groen - - ≥ 25% Accu laden
groen groen
knipperend
--≥ 12% Accu laden
groen - - - ≥ 5% Accu laden
groen
knipperend
- - - < 5% Accu laden
Positie en kleur van de LED Status Actie/oplossing
12 3 4
rood - - groen Te lage spanning Accu laden
rood groen groen - Te hoge temperatuur van
elektronica
Accu koelen
rood groen groen groen Te hoge temperatuur van
cellen
Accu koelen
rood/
groen
- - - Te lage temperatuur van
cellen
Accu verwarmen
rood/
groen
- - groen Te lage spanning en
temperatuur
Accu laden en
verwarmen
Beschrijving Eenh
eid GTR 5340 LP EVO 3 GTR 5350 LP EVO 3

NL
16 916.400.015_003 GTR 53* LP EVO 3
3.6 Technische specificaties van de accu
/i
3.7 Veiligheidsvoorzieningen van de accu
De accu is beschermd tegen:
• Kortsluiting
• Vergaande ontlading
• Over- en onderspanning (van de accu en de afzonderlijke cellen)
• Overstroom tijdens het opladen en ontladen
• Te ver opladen
• Te hoge temperatuur (van afzonderlijke cellen en elektronica)
• Opladen en ontladen buiten het toegestane temperatuurbereik
3.8 Hulpstukken
3.8.1 Hulpstukken
/i
3.8.2 Voor het gereedschap specifieke hulpstukken
De rammen hebben standaard kruiskoppen aan beide zijden. De kruiskoppen aan de onderzijde
kunnen worden verwijderd en door hulpstukken worden vervangen.
Zie Fig. 9.
/i
Beschrijving Eenheid BPA283 BPA284 BPA285
voltage VDC 28
capaciteit Ah 3 4,1 5
energie Wh 75.6 103,3 126
accutype Li-Ion
gewicht, gebruiksklaar kg 1
lb 2.2
temperatuurbereik °C -20 + 55
°F -4 + 131
Beschrijving type net voltage
Greenline batterij BPA283 150.005.823
BPA285 150.006.208
Greenline batterijoplader BCH1 220-240 VAC 150.182.208
BCH2 100-120 VAC 150.182.209
BCH3 12-24 VDC 150.182.286
Netvoedingsconnector BMC1 220-240 VAC 150.182.206
BMC2 100-120 VAC 150.182.207
Batterij-etui 150.182.214
Beschrijving Pos. Type GTR 5340 (LP) EVO 3 GTR 5350 (LP) EVO 3
Ramsteun 1 HRS 22 150.181.011
HRS 22 NCT 150.003.105
Verlengpijp 2 250 mm 150.182.337 -
3 450 mm 150.182.336 -

NL
GTR 53* LP EVO 3 916.400.015_003 17
3.8.3 Kruiskop
Bij iedere ram worden standaard twee kruiskoppen geleverd. Indien gewenst, kunnen extra
kruiskoppen worden besteld.
3.8.4 Ramsteun
De ramsteun is een hulpstuk dat bij een instabiele carrosserie wordt toegepast. De steun biedt een
veilig afzetpunt om uitglijden te voorkomen. De ramsteun heeft drie afzetpunten en kan in combinatie
met iedere ram worden gebruikt. De afzetpunten zijn herkenbaar als stangen waarop de kruiskop kan
worden geplaatst.
3.8.5 Verlengpijp
Een verlengpijp maakt spreiding over een grotere lengte mogelijk. De verlengpijpen zijn zo gemaakt,
dat zij alleen aan de vaste zijde van de ram kunnen worden geplaatst. Niet ieder type ram kan met een
verlengpijp worden uitgerust. Afhankelijk van het type zijn verschillende lengtes verkrijgbaar. Gebruik
nooit meerdere verlengpijpen tegelijkertijd. Plaats altijd een kruiskop of een ander hulpstuk aan het
einde van de verlengpijp.
3.8.6 Kruiskop met laser
Een kruiskop met laser kan de plaats markeren waar de kruiskop contact met het voertuig kan maken.
Een kruiskop met laser kan uitsluitend aan de plunjerzijde van het gereedschap worden geplaatst.
4 Voorbereiding voor eerste gebruik
4.1 Algemeen
• Controleer de apparatuur op compleetheid en schade. Gebruik de apparatuur niet als deze
beschadigd is.
Neem in dat geval contact op met de Holmatro-dealer.
• Controleer de werking van de dodemansgreep. De dodemansgreep moet als u hem loslaat naar de
neutrale stand terugkeren.
• Laad voor gebruik de accu altijd volledig op. Zie paragraaf 5.2.
• Controleer de laadstatus van de batterij door de knop van de laadstatusindicator enkele seconden
in te drukken. Zie paragraaf 3.5.
• Schuif de accu in de accu-/adapterfitting tot de vergrendeling van de accu vastklikt.
• Controleer de accu om zeker te stellen dat het vergrendelingsmechanisme naar behoren werkt.
4.2 De accu voor de LED-verlichting plaatsen
Zie Fig. 4.
In de draagbeugel wordt de accu geplaatst voor de LED-verlichting. Deze accu heeft een levensduur
van ± 6 uur.
Kruiskop 4 laserpointer 150.182.333
5 standaard 150.014.668
- onderzijde 150.007.279 150.014.668
WAARSCHUWING
Kijk niet in de laserstraal.
(Klasse 2 laserproduct conform DIN EN 60825-1 : 2008-05 l=650 nm P0<0,75 mW)
Beschrijving Pos. Type GTR 5340 (LP) EVO 3 GTR 5350 (LP) EVO 3

NL
18 916.400.015_003 GTR 53* LP EVO 3
• Verwijder de afdekkap (C) door beide schroeven (B) los te draaien.
• Installeer de accu (A) in de accuhouder van de draagbeugel.
• Plaats de afdekkap terug en draai de schroeven vast.
5Werking
5.1 Werking van het systeem
In een op batterijen werkend gereedschap is de hydraulische pomp ingebouwd. De hydraulische pomp
wordt door een accu of door een externe elektrische voedingsbron aangedreven. Deze pomp verplaatst
hydrauliekolie en kan druk opbouwen. De hydraulische pomp is rechtstreeks op de hydraulische cilinder
aangesloten.
De hydraulische cilinder bevat een plunjer die een axiale beweging kan maken. Als de cilinder van
onderaf met olie wordt gevuld, beweegt de zuiger naar buiten. Als de cilinder van bovenaf wordt gevuld,
beweegt de zuiger naar binnen. De richting waarin de zuiger beweegt wordt door de zogenoemde
dodemansgreep gestuurd. De gebruiker kan de dodemansgreep draaien om zo de beweging te sturen.
Als de dodemansgreep wordt losgelaten, keert deze automatisch naar de neutrale stand terug en stopt
de beweging van het gereedschap.
Bij gereedschappen zoals scharen, spreiders en combigereedschappen drijft de zuiger een
mechanisme aan, waardoor een knip- of spreidbeweging ontstaat.
5.2 De accu opladen
• Bestudeer voordat u de accu gaat opladen de instructies van de oplader.
• Gebruik uitsluitend één van de voorgeschreven Holmatro-batterijopladers om de accu op te laden.
• De beste resultaten en de langste levensduur van de accu worden bereikt door de accu in een
droge ruimte bij een temperatuur tussen 18°C en 24°C (64 °F en 75 °F) op te laden.
• De laadstatusindicator op de accu geeft het laadvermogen van de accu aan als u op de knop van
de laadstatusindicator drukt.
• De accu bereikt pas na meerdere malen opladen en ontladen het maximumvermogen.
• Laad de accu altijd op, zelfs als deze maar kort is gebruikt.
• De accu kan voor een onbepaalde tijd op de batterijoplader aangesloten blijven, omdat deze tegen
te ver opladen is beveiligd.
5.3 De accu plaatsen
• Schuif de accu in de accu-/adapterfitting tot de vergrendeling van de accu vastklikt.
VOORZICHTIG
De accu kan beschadigd raken als hij bij een temperatuur lager dan 0°C of hoger dan 45°C
(lager dan 32 °F of hoger dan 113 °F) wordt opgeladen.
LET OP
Als de accu niet wordt gebruikt, is het raadzaam om deze altijd op de (op een voedingsbron
aangesloten) batterijoplader aangesloten te houden. Als de accu maximaal is opgeladen,
schakelt de batterijoplader automatisch regelmatig aan en uit om het laadvermogen op
100% te houden.
Laad de accu als deze ver is ontladen gedurende 24 uur op. Neem als de accu na 24 uur
niet maximaal is opgeladen contact op met de Holmatro-dealer.

NL
GTR 53* LP EVO 3 916.400.015_003 19
5.4 Aansluiting op een externe krachtbron
Zie Fig. 5.
Naast het gebruik van de accu, kan het gereedschap ook op de netvoeding worden aangesloten met de
speciale netvoedingsconnector. Gebruik hiervoor alleen de originele netvoedingsconnector.
• Schuif de adapter van de netvoedingsconnector in de accu-/adapterfitting tot de vergrendeling van
de accu vastklikt.
• Steek de stekker van de netvoedingsconnector in een geschikt stopcontact.
5.5 Opstarten gereedschap
• Bedien de aan/uit-schakelaar om het gereedschap in te schakelen. De groene LED gaat branden
en de elektromotor gaat op lage snelheid lopen.
• Het gereedschap werkt als de dodemansgreep in de juiste stand wordt gezet of .
5.6 Werking van de dodemansgreep
De dodemansgreep bepaalt de beweging van de plunjer(s). In de middenstand wordt er geen druk
opgebouwd en stroomt de olie drukloos terug naar de pomp. Als de dodemansgreep wordt losgelaten,
keert deze vanzelf terug naar de neutrale stand en stopt de beweging van de plunjer(s).
/i
5.7 De lichtschakelaar bedienen
Op de draagbeugel bevindt zich een lichtschakelaar voor de geïntegreerde LED-verlichting.
• Druk op de lichtschakelaar om de LED-verlichting in of uit te schakelen.
• De accu voor de LED-verlichting moet worden vervangen wanneer de verlichting niet meer gaat
branden als de schakelaar wordt ingedrukt.
LET OP
Als het gereedschap niet wordt gebruikt, zal het na een tijdje uitschakelen. De groene LED
gaat knipperen. Druk tweemaal op de aan/uit-schakelaar om het gereedschap weer in te
schakelen.
LET OP
Als het gereedschap gedurende 10 minuten niet wordt gebruikt, schakelt de accu uit. De
groene LED brandt niet meer. De accu weer activeren:
• Druk op de knop voor de laadstatusindicator, of
• Gebruik de aan/uitschakelaar opnieuw, of
• Plaats de accu opnieuw.
Houd de dodemansgreep in deze stand om de gereedschappen/messen te openen.
Er wordt druk opgebouwd in het gereedschap. Retourolie uit het gereedschap
stroomt drukloos terug naar de pomp.
Houd de dodemansgreep in deze stand om de gereedschappen/messen te sluiten.
Er wordt druk opgebouwd in het gereedschap. Retourolie uit het gereedschap
stroomt drukloos terug naar de pomp.

NL
20 916.400.015_003 GTR 53* LP EVO 3
5.8 De laserstraal bedienen
5.8.1
Op de kruiskop bevindt zich een schakelaar voor de laserstraal (Fig. 2, 12).
• Druk op de schakelaar om de laserstraal aan te zetten.
• Druk nogmaals op de schakelaar om de laserstraal uit te zetten.
5.8.2
De accu voor de laserstraal moet worden vervangen als de laserstraal niet werkt als de schakelaar
wordt ingedrukt. Zie Fig. 8.
• Verwijder de schroef (B).
• Verwijder de kruiskop.
• Vervang de batterij in de batterijhouder (A)
5.9 Aansluitsysteem met nok en stalen kogel
Zie Fig. 7.
De stalen kogel (C) in de groef (E) en de nok (A) houden het hulpstuk op de plaats.
5.9.1 Bevestigen
• Plaats de nok (A) van het hulpstuk (F) voor de uitsparing (D).
• Duw het hulpstuk stevig op de ramvijzel (B) tot de stalen kogel (C) in de groef (E) klikt.
• Draai het hulpstuk 180° ten opzichte van de ramvijzel, zodat de uitsparing voor extra vergrendeling
zorgt.
5.9.2 Verwijderen
• Verwijder het hulpstuk (F) van de ramvijzel (B) door het te draaien en er tegelijkertijd aan te trekken.
Als de nok bij de uitsparing (D) komt, komt het hulpstuk vrij.
6Gebruik
6.1 Algemeen
De apparatuur van een reddingssysteem moet altijd gebruiksgereed zijn. Dit betekent dat controles en
inspecties direct na gebruik voordat de apparatuur wordt opgeborgen plaats moeten vinden.
6.2 Voorafgaand aan gebruik
• Controleer voorafgaande aan het gebruik altijd de laadstatus van de accu. Zie paragraaf 3.5.
LET OP
Batterijtype: CR1/3N 3V 170 mAh lithium batterij
WAARSCHUWING
Zorg dat u alle veiligheidsvoorschriften kent en dat u het gebruik beheerst van alle
apparatuur van het systeem waarmee u gaat werken.
