HOLZMANN MASCHINEN EZS 150PRO User manual

EZS 150PRO
PROFI EXZENTERSCHLEIFER
DUAL SANDER AND POLISHER
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Read the operation manual
carefully before first use.
Edition: 27.02.2015 –Revision 00 –CEC- DE/EN
DE
BETRIEBSANLEITUNG original
PROFI EXZENTERSCHLEIFER
Übersetzungen / translations
EN
USER MANUAL
DUAL SANDER AND POLISHER

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
EZS 150PRO
1INHALT /INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3VORWORT 6
4TECHNIK / TECHNIC 7
4.1 Komponenten / components ............................................................................... 7
4.2 Lieferumfang / delivery content.......................................................................... 8
4.3 Technische Daten / technical details ................................................................... 8
5SICHERHEIT 9
5.1 Bestimmungsmäßige Verwendung ...................................................................... 9
5.2 Sicherheitshinweise .......................................................................................... 10
5.3 Restrisiken ........................................................................................................ 11
6MONTAGE 12
6.1 Lieferumfang ..................................................................................................... 12
6.2 Zusammenbau ................................................................................................... 12
6.2.1 Handgriff .....................................................................................................12
6.2.2 Schleif/Poliermittel montieren.........................................................................12
7BETRIEB 13
7.1 Betriebshinweise ............................................................................................... 13
7.2 Bedienung ......................................................................................................... 13
8WARTUNG 14
8.1 Instandhaltung und Wartungsplan .................................................................... 14
8.2 Reinigung .......................................................................................................... 15
8.3 Entsorgung........................................................................................................ 15
9FEHLERBEHEBUNG 15
10 PREFACE 16
11 SAFETY 17
11.1 Intended Use................................................................................................. 17
11.2 Security instructions ..................................................................................... 18
11.3 Remaining risk factors .................................................................................. 19

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
EZS 150PRO
12 ASSEMBLY 20
12.1 Delivery content ............................................................................................ 20
12.2 Assembly....................................................................................................... 20
12.2.1 Handle....................................................................................................20
12.2.2 Mounting abrasive....................................................................................20
13 OPERATION 21
13.1 Operation instructions................................................................................... 21
13.2 Operation ...................................................................................................... 21
14 MAINTENANCE 22
14.1 Maintenance plan .......................................................................................... 22
14.2 Cleaning ........................................................................................................ 23
14.3 Disposal ........................................................................................................ 23
15 TROUBLE SHOOTING 23
16 ERSATZTEILE / SPARE PARTS 24
16.1 Ersatzteilbestellung / spare parts order........................................................ 24
16.1 Explosionszeichnung / explosion drawing .................................................... 25
16.2 Ersatzteilliste / spare parts list ..................................................................... 26
17 KONFORMITÄTSERKLÄRUNG/CERTIFICATE OF CONFORMITY 27
18 GARANTIEERKLÄRUNG 28
19 GUARANTEE TERMS 29
20 PRODUKTBEOBACHTUNG 30

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
EZS 150PRO
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied
on the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance
manual carefully and get familiar with the controls n order to
use the machine correctly and to avoid injuries and machine
defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen!
EN
Wear protective clothing!
DE
Allgemeiner Hinweis
EN
General note
DE
Nur geschultes Personal!
EN
Only trained staff!
DE
Gefährliche elektrische Spannung!
EN
High voltage!

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
EZS 150PRO
DE
Bedienung mit Schmuck verboten!
EN
Operation with jewelry forbidden!
DE
Bedienung mit Krawatte verboten!
EN
Operation with tie forbidden!
DE
Bedienung mit offenem Haar verboten!
EN
Operation with long hair forbidden!
DE
Maschine vor Wartung und Pausen ausschalten
und Netzstecker ziehen!
EN
Stop and pull out the power plug before any
break and engine maintenance!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE
Schutzklasse II!
EN
Protection class II!

VORWORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
EZS 150PRO
3VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung des Profi Exzenterschleifers EZS 150Profi.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung „Maschine“ ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2015
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[e-mail]

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
EZS 150PRO
4TECHNIK / TECHNIC

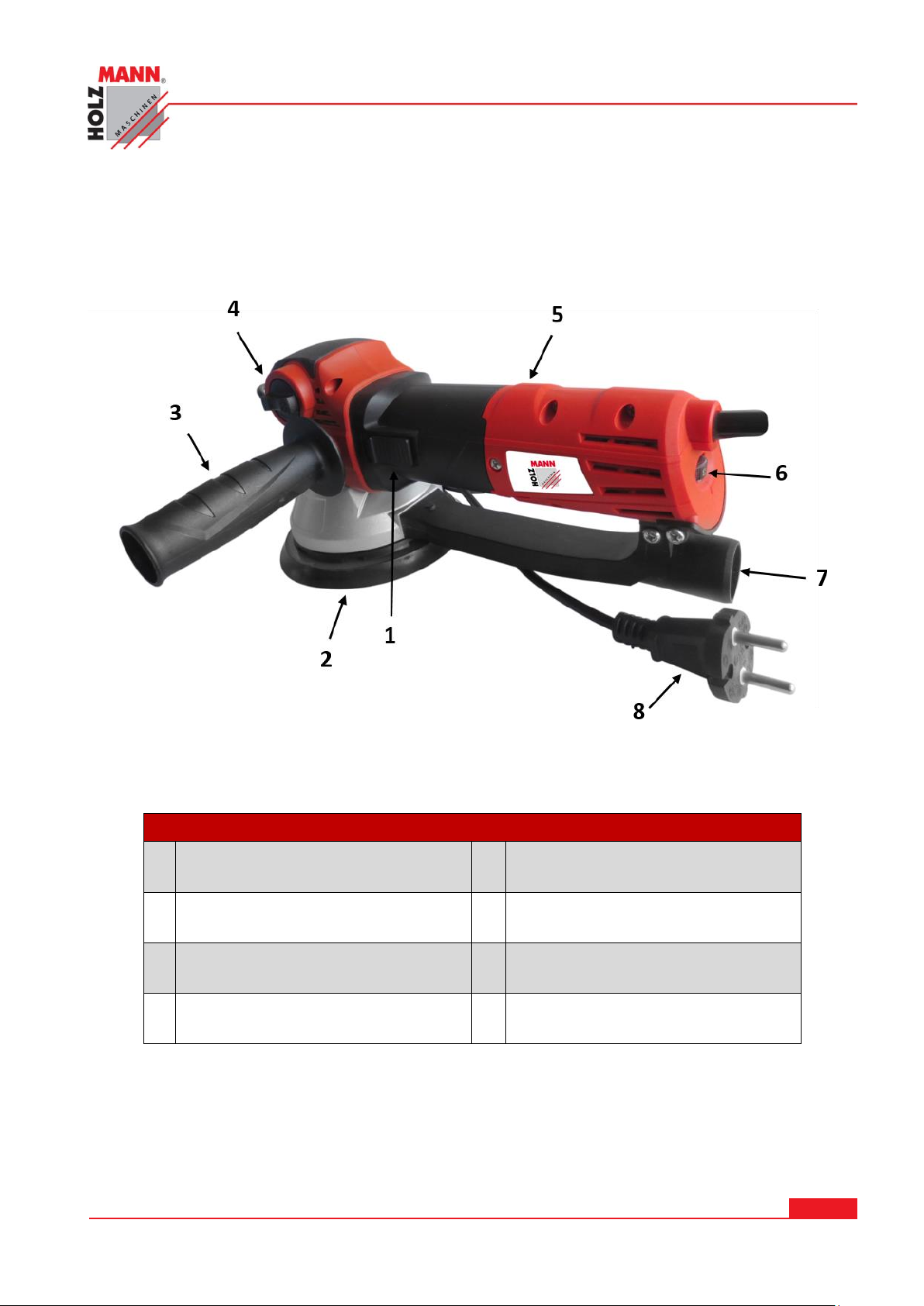

4.1 Komponenten / components
EZS 150PROFI
1
Ein-Aus-Schalter
ON/OFF-switch
5
Motorgehäuse
motor housing
2
Schleifteller
grinding disc
6
Geschwindigkeitsregler
speed controller
3
Handgriff
handle
7
Absauganschluss Ø30mm
dust collector plug Ø30mm
4
Wahlschalter
select switch
8
Anschlussstecker
connedting plug

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
EZS 150PRO

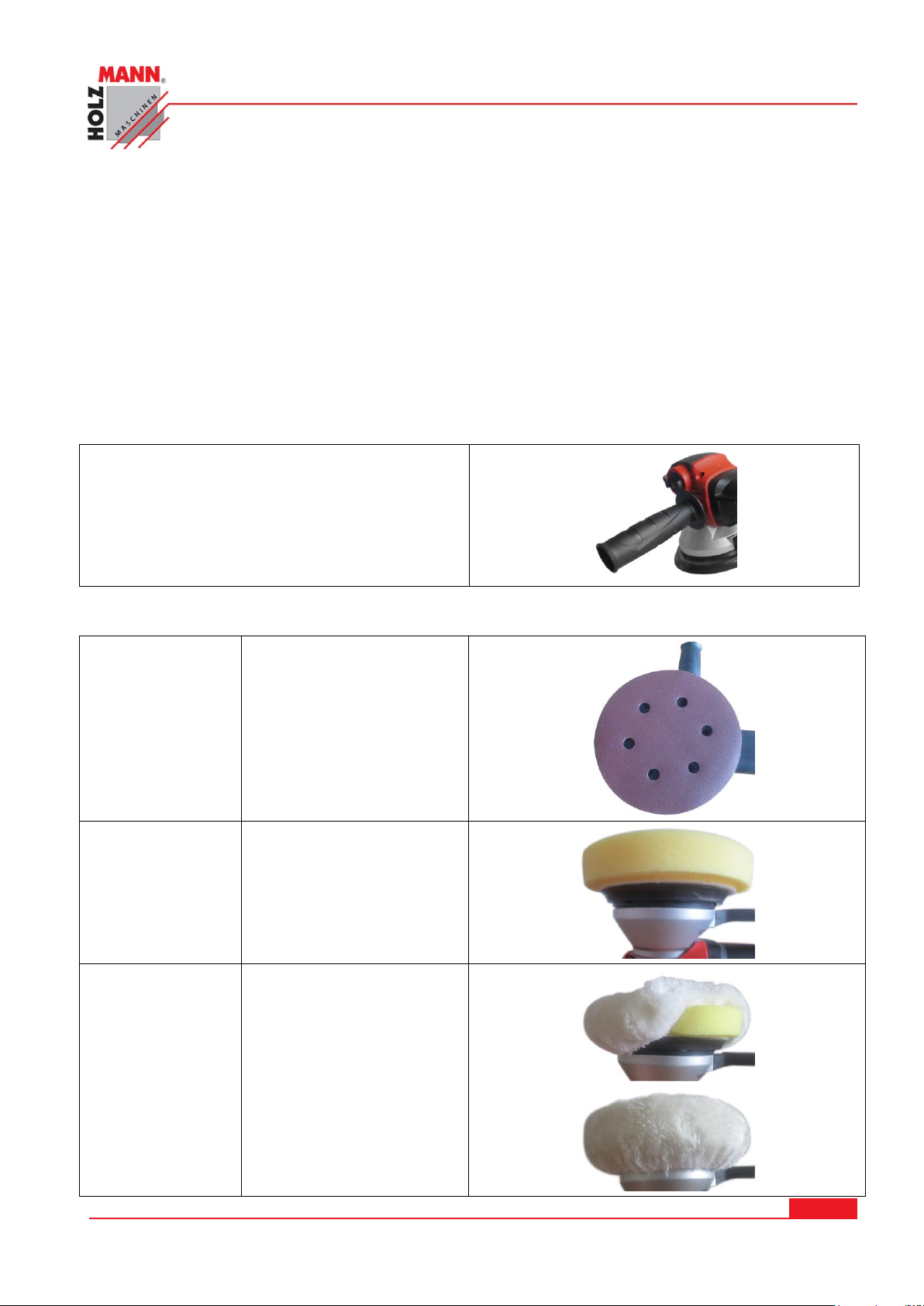

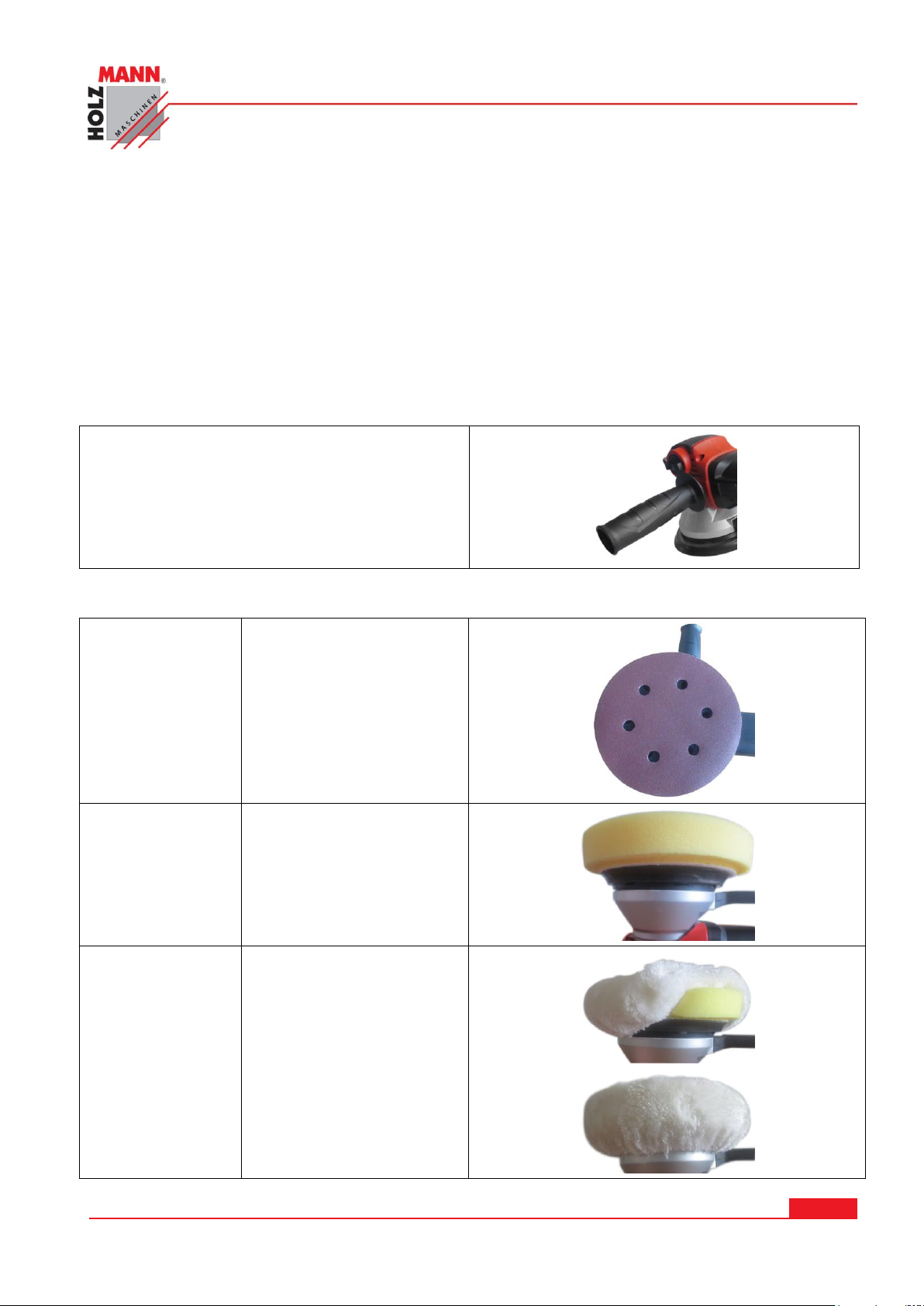

4.2 Lieferumfang / delivery content
EZS 150PROFI
Polierhaube /
polishing bonnet
Polierschwamm /
polishing sponge
Schleifpapier
sanding paper
Koffer (ohne Abbildung /
Blow-molded Case (without picture)
4.3 Technische Daten / technical details
Spezifikation
EZS 150PROFI
Spezifikation
EZS 150PROFI
Motorleistung:
engine power:
710W
Schleiftellerdrehzahl:
grinding disc speed:
350-700min-1
Netzspannung:
voltage:
230V / 50Hz
Schleiftellerdurchmesser:
grinding disc diameter:
Ø 150mm
Schwingkreisdrehzahl:
eccentric rotation speed:
3000-6600min-1
Schwingkreisdurchmesser:
eccentricity
Ø 4mm
Schall-Druckpegel LPA
83 dB(A) K:3dB(A)
Gewicht:
weight:
ca.3 kg
Schall Leistungspegel LWA
95 dB(A) K:3dB(A)
Abmessungen:
dimensions:
720x290x265mm
Vibration ah,P
4,1 m/s² K:1,5m/s²
Schutzklasse:
protection class:
II /

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
EZS 150PRO
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Zum trockenen Polieren, Sandpapierschleifen und Bürsten von Oberflachen aus Metall, Stein,
Kunststoff, Holz, Verbundwerkstoffen, Farbe/Lacke, Spachtelmasse und ähnlichen Werkstoffen
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine
Verantwortung oder Garantieleistung.
W A R NU N G
Verwenden Sie nur für die Maschine zulässige Schleif/Poliermittel!
Verwenden Sie nie schadhafte Schleif/Poliermittel!
Arbeitsbedingungen
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen
bestimmt.
Unzulässige Verwendung
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist
unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in
diesem Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
EZS 150PRO
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder
entfernt wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:

Arbeitsbereich und Boden rund um die Maschine sauber und frei
von Öl, Fett und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine
sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen!
Überlasten Sie die Maschine nicht!
Achten Sie bei der Arbeit auf einen stets sicheren Stand.
Halten Sie Ihre Hände während dem Betrieb vom Schleifmittel fern
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von
Medikamenten, Alkohol oder Drogen ist das Arbeiten an der
Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur vom eingeschulten Fachpersonal bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen
sind von der laufenden Maschine fern zu halten!
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
Lose Objekte können sich im Schleifmittel verfangen und zu
schwersten Verletzungen führen!

Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung
(Staubschutzmaske, Schutzbrille und Gehörschutz) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem
Verlassen des Arbeitsbereiches die Maschine ausschalten und
warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie
an die Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden.
Lagern Sie die Maschine außerhalb der Reichweite von Kindern!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
EZS 150PRO

Verwenden Sie nur unveränderte, in die Steckdose passende
Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine
arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von
Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den Außenbereich
geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der
Umgebung von entflammbaren Flüssigkeiten und Gasen
(Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf
Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum
Befestigen eines Werkstückes
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
5.3 Restrisiken
W A R NU N G
Es ist darauf zu achten, dass jede Maschine Restrisiken aufweist.
Bei der Ausführung sämtlicher Arbeiten (auch der einfachsten)
ist größte Vorsicht geboten. Ein sicheres Arbeiten hängt von
Ihnen ab!
Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer
Verwendung sind folgende Restrisiken zu beachten:
Verletzungsgefahr für die Hände/Finger durch rotierendes Werkzeug während dem
Betrieb.
Verletzungsgefahr durch scharfe Kanten des Werkstückes, vor allem bei nicht mit
entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
Verletzungsgefahr: Haare und lose Kleidung etc. können vom rotierenden Bohrkopf
erfasst und aufgewickelt werden! Sicherheitsbestimmungen bzgl. Arbeitskleidung
unbedingt beachten.
Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
Verletzungsgefahr durch Bruch oder Riss des Schleifmittels
Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln
behandelten Werkstücken
Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.
Verletzungsgefahr für das Gehör bei längerer Arbeit ohne Gehörschutz
Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet
werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine
bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.
Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre
entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste
Sicherheitsfaktor!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
EZS 150PRO
6MONTAGE
6.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich
auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
6.2 Zusammenbau
6.2.1 Handgriff
Montieren Sie den Handgriff am dafür
vorgesehenen Gewinde (links oder rechts).
6.2.2 Schleif/Poliermittel montieren
Schleifpapier:
Das Schleifpapier auf das
Schleifteller drücken.
Auf zentralen Sitz achten!
Polierschwamm:
Den Polierschwamm auf
das Schleifteller drücken.
Auf zentralen Sitz achten!
Polierhaube:
Die Polierhaube
vollständig über den
Polierschwamm
überziehen.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
EZS 150PRO
7BETRIEB
7.1 Betriebshinweise
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung
vom elektrischen Netz durch!
A C H T U NG
Beachten Sie folgende Betriebshinweise, damit ihre Arbeit sicher
ausgeführt werden kann und den erwarteten Erfolg aufweist.
H I N WE I S
Prüfen Sie vor jedem Arbeitsbeginn:
Alle Kabel und Stecker
Den freien und mittigen Lauf des Schleif/Poliermittels
Der Schleif/Poliervorgang:
Verwenden Sie immer die richtigen, in einwandfreiem Zustand
befindlichen Schleif/Poliermittel. Nur mit Schleifmittel in gutem
Zustand (verbrauchte Schleifmittel sofort wechseln!) erreichen Sie
eine gutes Schleifergebnis.
Halten Sie die Maschine immer mit beiden Händen fest.
Drücken Sie die Maschine nicht zu fest gegen das Werkstück.
7.2 Bedienung
Ein-Aus-Schalten:
Schalter mit dem Daumen
nach vorne schieben und
einrasten lassen=EIN.
Schalter zurückschieben=AUS
Geschwindigkeit
einstellen:
Die Geschwindigkeit kann mit
dem Geschwindigkeitsregler
von Stufe1 (langsam) bis
Stufe5 (schnell) eingestellt
werden:
Schleif/Poliermodus
einstellen:
1: Feines Schleifen/Polieren
2: Grobes Schleifen/Polieren
Absauganschluss:
Am Absauganschluss(Ø30mm)
beim Schleifvorgang einen
Staubsauger anschließen!

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
EZS 150PRO
8WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit
gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Instandhaltung und Wartungsplan
Nach jedem Arbeitsvorgang: Entfernen von Spänen und Schleifstaub
Nach 10 Betriebsstunden:
Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des
Elektrowerkzeugs absetzen und die Schutzisolierung des Elektrowerkzeugs
beeinträchtigen. Darum Kühlluftschlitze und Motorraum mit Druckluft von außen
ausblassen.
Infolge von Verschleiß kann es sein, dass an der Maschine Instandhaltungsarbeiten
vorgenommen werden müssen.

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
EZS 150PRO
8.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Schleifstaub.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.3 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen
Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn
Sie bei Ihrem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät
kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.
9FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE
MASCHINE VON DER STROMVERSORGUNG.
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
Fehler
Mögliche Ursache
Behebung
Maschine stoppt oder startet
nicht
EIN/AUS-Schalter defekt
Maschine ist nicht
angeschlossen
Überlastung
Sicherung oder Schütz kaputt
Kabel beschädigt
Schalter überprüfen
Alle elektrischen.
Steckverbindungen überprüfen
Motor ausschalten und
abkühlen
Sicherung wechseln,
Schütz aktivieren
Kabel erneuern
Maschine wird während des
Arbeitens langsamer
Es wird mit zu viel Druck
gearbeitet
Weniger Druck auf das
Werkstück ausüben
Schlechtes Schleifbild
Schleifmittel zu grob
Feinere Körnung verwenden
Zu schnelle Abnützung
Schleifmittel zu fein
Gröbere Körnung verwenden
Werkstück verbrennt
während des
Arbeitsvorganges
Schleifmittel ist mit
Schmiermittel verschmutzt
Zu starker Druck auf das
Werkstück
Schleifmittel ersetzen
Druck reduzieren

PREFACE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
EZS 150PRO
10 PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the dual sander and polisher EZS 150Profi.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2015
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel [phone] - 0
Fax [phone]
[email protected]

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
EZS 150PRO
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
The machine is used for:
For dry polishing, sanding with sanding sheets and brushing on surfaces of metal, stone, plastic,
wood, composite materials, paint/varnish, filler and similar materials.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-Machines and
its sales partners cannot be made liable for ANY direct or indirect damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
W A R NI N G
Use only abrasive allowable for this machine!
Never use a damaged abrasive!
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
The operation of the machine outside the stated technical limits described in this manual is
forbidden.
Operation of the machine function without emergency device is prohibited.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
Any manipulation of the machine and parts is forbidden.
The use of the machine for any purposes other than described in 12.1 is forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed.

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
EZS 150PRO
11.2 Security instructions
Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and limit
the use of this machine!
Keep your work area dry and tidy! An untidy work area may cause
accidents. Avoid slippery floor.
Make sure the work area is lighted sufficiently
Do not overload the machine
Provide good stability and keep balance all times
Avoid abnormal working postures! Make sure you stand squarely
and keep balance at all times.
Keep away from the running abrasive!
Always stay focused when working. Reduce distortion sources in
your working environment. The operation of the machine when
being tired, as well as under the influence of alcohol, drugs or
concentration influencing medicaments is forbidden.
Respectively trained people only and only one person shall
operate the machine.
Do not allow other people, particularly children, to touch the
machine or the cable. Keep them away from your work area.
Make your workshop childproof.
Wear suitable work clothes! Do not wear loose
clothing or jewelry as they might get caught in
moving parts and cause severe accidents! Wear a
hair net if you have long hair.
Use personal safety equipment: dust mask, ear protectors and
safety goggles when working with the machine.
Never leave the machine running unattended! Before leaving
the working area switch the machine off and wait until the
machine stops.
Always disconnect the machine prior to any actions performed
at the machine.
Avoid unintentional starting
Do not use the machine with damaged switch
Keep any machine that is not being used out of reach of
children

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
EZS 150PRO

The plug of an electrical tool must strictly correspond to the
socket. Do not use any adapters together with earthed electric
tools
Each time you work with an electrically operated machine, caution
is advised! There is a risk of electric shock, fire, cutting injury;
Protect the machine from dampness (causing a short circuit)
Use power tools and machines never in the vicinity of flammable
liquids and gases (danger of explosion)
Check the cable regularly for damage
When working with the machine outdoors, use extension cables
suitable for outdoor use
Do not use the cable to carry the machine or to fix the work piece
Protect the cable from heat, oil and sharp edges
Avoid body contact with earthed
11.3 Remaining risk factors
W A R NI N G
It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest
attention is required. A safe working depends on you!
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Despite of correct and proper use and maintenance there remain some residual risk factors:
Hazard of injury or machine damage due to undetected machine defect
To minimize this risk, check the machine prior to every operation for loose screws and
connections. Check the motor noise, the spindle, the drill chuck, etc. for eventual dam-
age. Damaged parts have to be replaced immediately, no operation of the machine in the
meantime!
Hazard of electric shock
Undetected malfunctions in the power supply and/or the connected wood working machine
might result in electric shock when touching the machine. Ensure proper electric
installation, and let it check periodically by a trained electrician.
Danger due to unintended machine start-up
Eliminate this risk by disconnecting the machine before you perform any checks or
activities on the machine.
Hazard of inhaling toxic dust
Especially wood dust arising from chemically treated wood and/or lacquer/paint are
harmful when inhaled. Therefore wear a suitable breathing mask if required.
These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge and
experience.

ASSEMBLY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
EZS 150PRO
12 ASSEMBLY
12.1 Delivery content
Check right after receiving the machine, whether all parts according to the parts list are complete and
without damage. Each visible defect and in particular wrong amounts and transport damages must be
clearly noted on the delivery documents, otherwise the goods shall be considered as taken over and
fully accepted under the sole responsibility of the customer.
12.2 Assembly
12.2.1 Handle
Mount the handle on their chosen thread
(left or right).
12.2.2 Mounting abrasive
Sanding paper:
Press the sandpaper on
the grinding disc.
Pay attention to the
central seat!
Polishing
sponge:
Press the polishing sponge
on the grinding disc.
Pay attention to the
central seat!
Polishing
bonnet:
The polishing bonnet
completely coat over the
polishing sponge.
