Holzmann ABS 850 User manual

ABS 850
ABSAUGANLAGE / DUST COLLECTOR
Betriebsanleitung und
Sicherheitshinweise vor
Erstinbetriebnahme lesen
und beachten!
Read the operation manual
carefully before first use.
Edition: 10.04.2015 –Revision 00 –CEC- DE/EN
DE
ORIGINAL BETRIEBSANLEITUNG
ABSAUGANLAGE
EN
USER MANUAL
DUST COLLECTOR

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
ABS 850
1INHALT /INDEX
2SICHERHEITSZEICHEN / SAFETY SIGNS 4
3TECHNIK / TECHNIC 6
3.1 Komponenten / components ............................................................................... 6
3.2 Lieferumfang / delivery content.......................................................................... 7
3.3 Technische Daten / technical details ................................................................... 8
4VORWORT 9
5SICHERHEIT 10
5.1 Bestimmungsmäßige Verwendung .................................................................... 10
5.2 Sicherheitshinweise .......................................................................................... 11
5.3 Restrisiken ........................................................................................................ 12
6MONTAGE 13
6.1 Lieferumfang ..................................................................................................... 13
6.2 Der Arbeitsplatz ................................................................................................ 13
6.3 Elektrischer Anschluss....................................................................................... 13
6.4 Zusammenbau ................................................................................................... 14
7BETRIEB 16
7.1 Betriebshinweise ............................................................................................... 16
7.2 Anschluss an die Holzbearbeitungsmaschine .................................................... 16
7.3 Schaltereinheit .................................................................................................. 16
8WARTUNG 17
8.1 Instandhaltung und Wartungsplan .................................................................... 17
8.1.1 Spänesackwechsel ........................................................................................17
8.2 Reinigung .......................................................................................................... 18
8.3 Entsorgung........................................................................................................ 18
9FEHLERBEHEBUNG 18
10 PREFACE 19
11 SAFETY 20
11.1 Intended Use................................................................................................. 20

INHALT /INDEX
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
ABS 850
11.2 Security instructions ..................................................................................... 21
11.3 Remaining risk factors .................................................................................. 22
12 ASSEMBLY 23
12.1 Delivery content............................................................................................ 23
12.2 Workplace requirements ............................................................................... 23
12.3 Power supply ................................................................................................ 23
12.4 Assembly....................................................................................................... 24
13 OPERATION 26
13.1 Operation instructions................................................................................... 26
13.2 Connection of dust collector to machine........................................................ 26
13.3 Switch unit .................................................................................................... 26
14 MAINTENANCE 27
14.1 Maintenance plan .......................................................................................... 27
14.1.1 Change of dust collector bag .....................................................................27
14.2 Cleaning ........................................................................................................ 28
14.3 Disposal ........................................................................................................ 28
15 TROUBLE SHOOTING 28
16 SCHALTPLAN / WIRING DIAGRAM 29
17 ERSATZTEILE / SPARE PARTS 30
17.1 Ersatzteilbestellung / spare parts order........................................................ 30
17.2 Explosionszeichnung / explosion drawing .................................................... 31
17.3 Ersatzteilliste / spare part list ...................................................................... 32
18 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 33
19 GARANTIEERKLÄRUNG 34
20 GUARANTEE TERMS 35
21 PRODUKTBEOBACHTUNG 36

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4
ABS 850
2SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
WARNUNG! Beachten Sie die Sicherheitssymbole! Die
Nichtbeachtung der Vorschriften und Hinweise zum Einsatz des
Erdbohrers kann zu schweren Personenschäden und tödliche
Gefahren mit sich bringen.
EN
ATTENTION! Ignoring the safety signs and warnings applied on
the machine as well as ignoring the security and operating
instructions can cause serious injuries and even lead to death.
DE
ANLEITUNG LESEN! Lesen Sie die Betriebs- und
Wartungsanleitung Ihrer Maschine aufmerksam durch und
machen Sie sich mit den Bedienelementen der Maschine gut
vertraut um die Maschine ordnungsgemäß zu bedienen und so
Schäden an Mensch und Maschine vorzubeugen.
EN
READ THE MANUAL! Read the user and maintenance manual
carefully and get familiar with the controls in order to use the
machine correctly and to avoid injuries and machine defects.
DE
CE-KONFORM: Dieses Produkt entspricht den EG-Richtlinien
EN
EC-CONFORM: This product complies with EC-directives
DE
Schutzausrüstung tragen!
EN
Protective clothing!
DE
Warnung vor rotierenden Teilen!
EN
Warning of rotating parts!
DE
Allgemeiner Hinweis
EN
General note
DE
Maschine vor Wartung und Pausen ausschalten und
Netzstecker ziehen!
EN
Stop and pull out the power plug before any break and
engine maintenance!

SICHERHEITSZEICHEN / SAFETY SIGNS
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5
ABS 850
DE
Gefährliche elektrische Spannung!
EN
High voltage!
DE
Vor Nässe schützen!
EN
Protect from moisture!
DE
Leicht entflammbar!
EN
Highly flammable!

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6
ABS 850
3TECHNIK / TECHNIC
3.1 Komponenten / components
ABS 850
1
Schaltereinheit / switch-unit
2
Spänesack / chip bag
3
Absaugschlauch / dust hose
4
Lüfterradgehäuse / fan wheel housing
5
Motor / motor
6
Filtersack / dust bag

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7
ABS 850

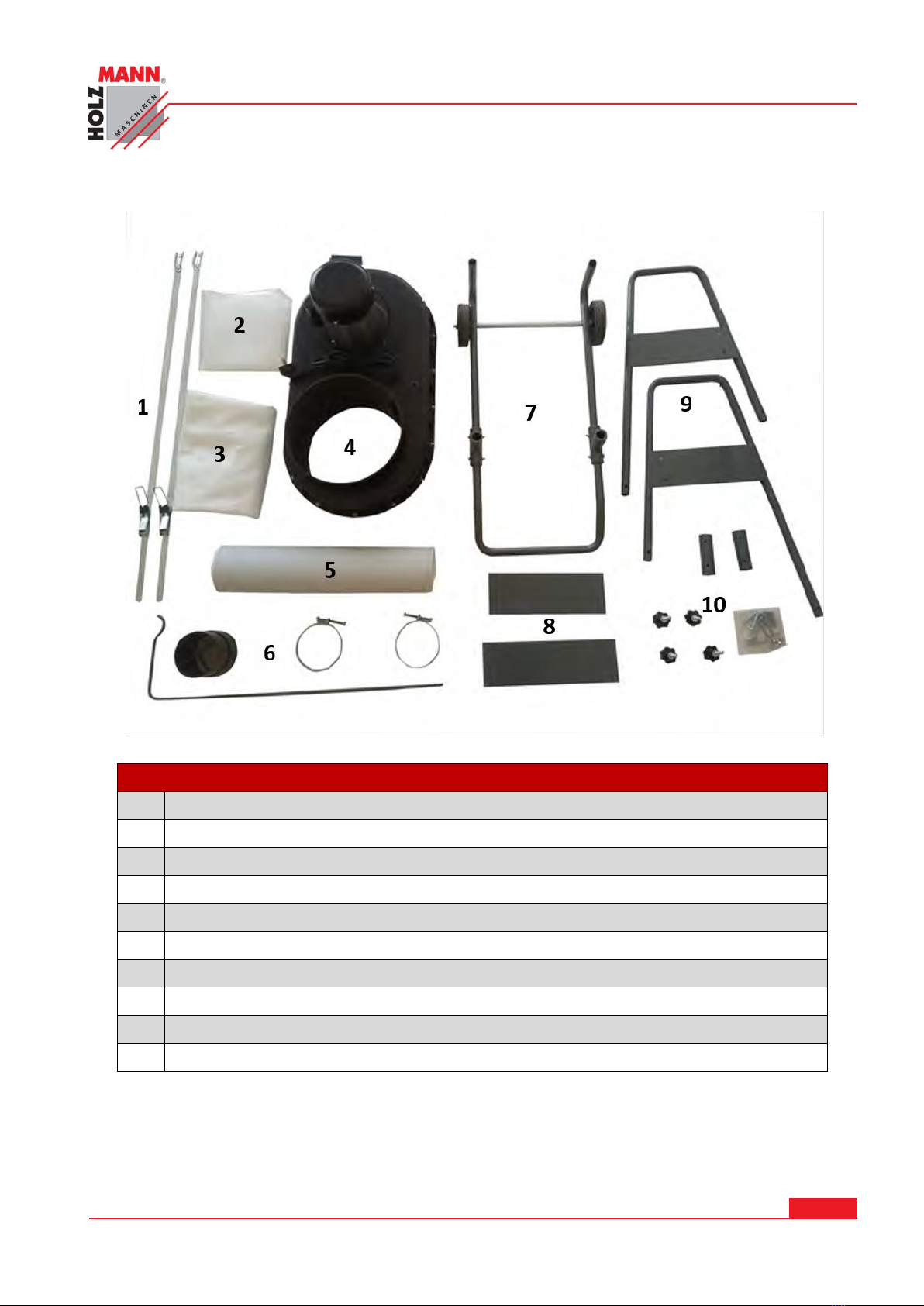

3.2 Lieferumfang / delivery content
ABS 850
1
Sackklemmen / bag clamps
2
Spänesack / chip bag
3
Filtersack / dust bag
4
Lüfterradgehäuse mit Motor / fan wheel housing with motor
5
Absaugschlauch / dust hose
6
Klemmteile / clamp parts
7
Halterung unten / lower bracket
8
Bodenblech und Seitenblech/ bottom panel and side panel
9
Seitenhalterung / side bracket
10
Kleinteile / hardware

TECHNIK / TECHNIC
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8
ABS 850
3.3 Technische Daten / technical details
ABS 850
Motorleistung S1(100%) / S6 (40%)
Motor power S1(100%) / S6 (40%)
0,75kW / 1,05kW
Spänesack
Chip bag
Ø 280mm / 900mm
Filtersack
dust bag
Ø 360mm / 670mm
Spänesackvolumen
Chip bag volume
40l
Absauganschluss
Dust collector plug
Ø 100mm
Absaugschlauchlänge
Dust hose length
2m
Absaugleistung
Collector power
850m³/h
Unterdruck
Hypotension
800Pa
Lüfterraddurchmesser
Fan wheel diameter
Ø 230mm
Maschinendimension (LxBxH)
machine dimension (LxWxH)
740x420x1540mm
Gewicht
Weight
23kg
Schallleistungspegel LPA
sound power level LPA
78dB(A) k: 3dB(A)
Schalldruckpegel LWA
Sound pressure level LWA
76,6dB(A) k: 3dB(A)

VORWORT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9
ABS 850
4VORWORT
Sehr geehrter Kunde!
Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und
Handhabung der Absauganlage ABS 850.
Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser
Betriebsanleitung durch die Bezeichnung „Maschine“ ersetzt.
Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine
bei, wenn sie an Dritte weitergegeben wird!
Bitte beachten Sie die Sicherheitshinweise!
Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird
Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.
Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen
führen.
Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte
geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.
Technische Änderungen vorbehalten!
Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige
Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief!
Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden.
Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung
übernehmen.
Urheberrecht
© 2015
Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte
bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos
und Abbildungen werden gerichtlich verfolgt.
Als Gerichtsstand gilt das Landesgericht Linz oder das für 4170 Haslach zuständige Gericht.
Kundendienstadresse
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[e-mail]

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10
ABS 850
5SICHERHEIT
5.1 Bestimmungsmäßige Verwendung
Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und
gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend
beseitigen lassen!
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder
unwirksam zu machen!
Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:
Absaugen von Holz- und Kunststoffspänen sowie Holzstaub an Holzbearbeitungsmaschinen.
Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende
Sachschäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung
oder Garantieleistung.
W A R NU N G
Brennbare Gase (z.B. Farb- oder Lacknebel) dürfen nicht abgesaugt
werden!
Späneauffangsäcke aus Polyethylen müssen mind. 0,2mm dick sein!
Werden andere Säcke aus anderen Materialien verwendet, müssen diese
die gleiche mechanische Festigkeit aufweisen
Beachten Sie auch die Betriebsanleitung der angeschlossenen
Holzbearbeitungsmaschine!
Arbeitsbedingungen:
Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:
Feuchtigkeit
max. 70%
Temperatur
von +5°С bis +40°С
Die Maschine ist nicht für den Betrieb im Freien bestimmt.
Die Maschine ist nicht für den Betrieb unter explosionsgefährlichen Bedingungen bestimmt.
Unzulässige Verwendung:
Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung
angegebenen Grenzen ist nicht zulässig.
Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist
unzulässig
Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in
diesem Handbuch angeführt werden.
Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der
Maschine geeignet sind.
Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den
Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der
Nähe sind!

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 11
ABS 850
5.2 Sicherheitshinweise
Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt
wurden, sind umgehend zu erneuern!
Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners
festlegen und die Verwendung dieser Maschine einschränken!
Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind
folgende Hinweise UNBEDINGT zu beachten:

Arbeitsbereich und Boden rund um die Maschine sauber und frei
von Öl, Fett und Materialresten halten!
Für eine ausreichende Beleuchtung im Arbeitsbereich der Maschine
sorgen!
Arbeiten Sie in gut durchgelüfteten Räumen!
Überlasten Sie die Maschine nicht!
Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von
Medikamenten, Alkohol oder Drogen ist das Arbeiten an der
Maschine verboten!
Die Maschine darf nur von einer Person bedient werden
Die Maschine darf nur vom eingeschulten Fachpersonal bedient
werden.
Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen
sind von der laufenden Maschine fern zu halten!
Achten Sie darauf, dass sich keine weiteren Personen im
Gefahrenbereich (Mindestabstand: 2m) aufhalten
Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren
Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar
(Haarnetz verwenden!).
Lose Objekte können sich verfangen und zu schwersten
Verletzungen führen!

Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung
(Staubmaske, Schutzbrille und Gehörschutz) tragen!
Die laufende Maschine darf nie unbeaufsichtigt sein! Vor dem
Verlassen des Arbeitsbereiches die Maschine ausschalten und
warten, bis die Maschine still steht!
Vor Wartungs- oder Einstellarbeiten ist die Maschine von der
Spannungsversorgung zu trennen!
Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie
an die Stromversorgung angeschlossen wird
Die Maschine nie mit defektem Schalter verwenden

SICHERHEIT
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 12
ABS 850

Verwenden Sie nur unveränderte, in die Steckdose passende
Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine
arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von
Stromschlag, Feuer, Schnittverletzung;
Schützen Sie die Maschine vor Nässe (Kurzschlussgefahr!)
Im Freien nur mit Verlängerungskabel, das für den Außenbereich
geeignet ist, arbeiten
Verwenden Sie Elektrowerkzeuge und –maschinen nie in der
Umgebung von entflammbaren Flüssigkeiten und Gasen
(Explosionsgefahr!)
Prüfen Sie regelmäßig das Anschlusskabel regelmäßig auf
Beschädigung
Verwenden Sie das Kabel nie zum Tragen der Maschine
Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
Vermeiden Sie Körperkontakt mit geerdeten Teilen
ACHTUNG BRANDGEFAHR:
INSBESONDERE DAS ANSAUGEN VON ENTFLAMMBAREN BZW.
ENTZÜNDBAREN DÄMPFEN, FLÜSSIGKEITEN, STAUB, ASCHE ODER
SPÄNEN (Gase, Treibstoff, Reinigungsmittel, Lackreste,
Wasserstoff, Kohlen-, Magnesium-, Getreidestaub, Steinstaub,
heiße Asche, Zigarettenstummel etc.,...) IST STRENGSTENS
VERBOTEN!
Stecken Sie keine Gegenstände in die Absaugöffnung und halten
Sie diese frei von Ablagerungen, welche die Absaugleistung
beeinträchtigen können.
Das Entfernen des Schutzgitters ist verboten.
5.3 Restrisiken
Trotz bestimmungsmäßiger Verwendung können bestimmte Restrisikofaktoren nicht vollständig
ausgeräumt werden. Bedingt durch Aufbau und Konstruktion der Maschine können folgende
Risiken auftreten:
•Gefahr durch Mängel an der Maschine
Sind ein oder mehrere Teile der Maschine defekt, ist der Gebrauch der Maschine untersagt.
Defekte Teile müssen umgehend ausgetauscht werden. Es dürfen nur vom Hersteller
freigegebene Ersatzteile verwendet werden. Veränderungen an der Maschine sind untersagt.
Überprüfen Sie vor jeder Inbetriebnahme die Maschine auf einwandfreien Zustand!
•Gefahr durch elektrischen Schlag
Betreiben sie die Maschine nur an einer Stromquelle, die mit einem FI-Schalter abgesichert ist!
Steckdosen müssen vorschriftsmäßig installiert, geerdet und geprüft sein! Prüfung des Steckers
sowie Speisestromnetzes nur durch Elektrofachmann! Weitere Details zur Elektroinstallation unter
Abschnitt 5 dieser Anleitung.
•Gefahr durch unbeabsichtigten Anlauf der Maschine
Beim Entleeren des Spänefangsackes und bei Nichtbenutzung der Maschine muss der Netzstecker
gezogen werden!
•Gefahr durch Holzstaub
Das Einatmen von Holzstaub ist gesundheitsgefährdend! Tragen Sie beim Entleeren des
Fangsackes immer eine Staubschutzmaske. Achten Sie beim Entsorgen des Späneabfalls auf eine
umweltgerechte Entsorgung!

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 13
ABS 850
6MONTAGE
6.1 Lieferumfang
Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie
Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. Sichtbare
Transportschäden müssen außerdem gemäß den Bestimmungen der Gewährleistung unverzüglich
auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß
übernommen.
6.2 Der Arbeitsplatz
Wählen Sie einen passenden Platz für die Maschine;
Beachten Sie dabei die Sicherheitsanforderungen sowie die Abmessungen der Maschine.
Der gewählte Platz muss einen passenden Anschluss an das elektrische Netz gewährleisten.
6.3 Elektrischer Anschluss
A C H T U NG
Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen
durch Stromschlag im Falle einer Fehlfunktion möglich!
Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.
Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist
ausschließlich durch einen Elektrofachmann durchzuführen!
1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdeten Steckdose
vorbereitet!
2. Der Anschlussstecker darf nicht manipuliert werden!
3. Der Erdungsleiter ist gelb-grün ausgeführt!
4. Das Speisestromnetz muss mit 10A abgesichert sein.
5. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
6. Im Falle einer Reparatur oder eines Austausches darf der Erdungsleiter nicht an eine unter
Spannung stehende Dose angeschlossen werden!
7. Überzeugen Sie sich, dass ein etwaiges Verlängerungskabel in gutem Zustand und für die
Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringert die
Leistungsübertragung und erwärmt sich stark.
8. Ein beschädigtes Kabel ist umgehend zu erneuern!
H I N WE I S
Der Betrieb ist nur mit Fehlerstromschutzeinrichtung
(RCD mit maximalem Fehlerstrom von 30mA) zulässig.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 14
ABS 850
H I N WE I S
Verwenden Sie ausschließlich zulässige
Verlängerungskabel mit dem, in der folgenden Tabelle
erklärten, Litzenquerschnitt.
Spannung
Verlängerung
Litzenquerschnitt
220 V-240 V
50 Hz
<27 m
1,5 mm2
<44 m
2,5 mm2
<70 m
4,0 mm2
<105 m
6,0 mm2
6.4 Zusammenbau
1. Die Halterung unten auf den Boden
legen und die M6x35mm Schrauben an
den Verbindungsstücken lösen.
2. Die Seitenhalterung in die
Verbindungsstücke stecken und mit den
M6x35mm Schrauben befestigen.
3. Das Bodenblech an der Halterung unten
befestigen.

MONTAGE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 15
ABS 850
4. Das Seitenblech an den
Seitenhalterungen befestigen.
5. Das Lüfterradgehäuse mit den 4
Sternschrauben an den
Seitenhalterungen montieren.
6. Filtersackhalterung am Lüfterradgehäuse
montieren.
7. Filtersack und Spänesack mit den
Klemmen am Lüfterradgehäuse
montieren.
Filtersack an der Filtersackhalterung
einhängen.
8. Absaugschlauch am Lüfterradgehäuse
mit der Klemme befestigen.

BETRIEB
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 16
ABS 850
7BETRIEB
Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine
Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und
Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf
Beschädigung und festen Sitz.
7.1 Betriebshinweise
W A R NU N G
Führen Sie sämtliche Umrüstarbeiten nur bei Trennung
vom elektrischen Netz durch!
H I N WE I S
Stellen Sie die Maschine so neben die Holzbearbeitungsmaschine, dass
diese sie bei der Arbeit nicht behindert!
Arbeiten sie mit der Holzbearbeitungsmaschine erst, wenn die
Absauganlage die volle Drehzahl erreicht hat!
7.2 Anschluss an die Holzbearbeitungsmaschine
Absauganschluss ABS 850: Ø 100mm
Verwendete Absaugschläuche müssen aus schwer entflammbarem Material bestehen sowie
antistatisch sein.
Die Distanz zwischen Absauganlage und Holzbearbeitungsmaschine sollte 10 Laufmeter nicht
übersteigen.

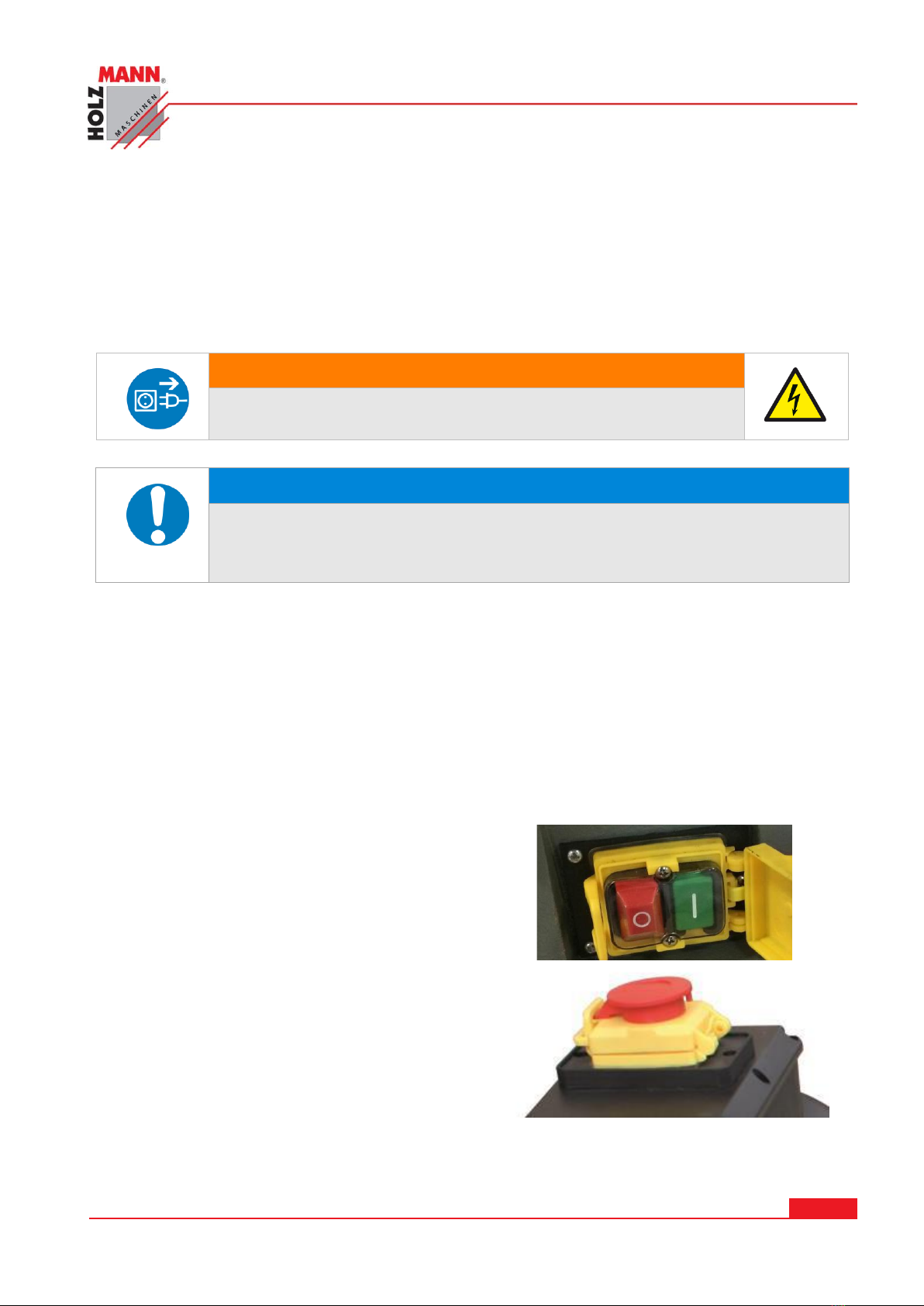

7.3 Schaltereinheit
Ein/Aus-Schalter:
Drücken grüner Knopf (I): Einschalten
Drücken roter Knopf (0): Ausschalten
NOT-AUS-Schalter:
Die Klappe der Schaltereinheit darf bei Betrieb
nicht eingerastet sein!
Bei Notfällen auf den roten Pilz schlagen um
die Maschine sofort auszuschalten!

WARTUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 17
ABS 850
8WARTUNG
A C H T U NG
Vor Wartungsarbeiten Maschine ausschalten und den
Netzstecker ziehen!
Sachschäden und schwere Verletzungen durch
unbeabsichtigtes Einschalten der Maschine werden so
vermieden!
Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung
unterziehen muss.
Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend
beseitigen lassen.
H I N WE I S
Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes
Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und
Verletzungen führen.
Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service
Centern durchgeführt werden.
Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit
gefährden.
Prüfen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in
einwandfrei leserlichem Zustand sind.
Prüfen Sie vor jedem Betrieb den einwandfreien Zustand der Sicherheitseinrichtungen!
Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und
muss gegen den Einfluss von Witterungsbedingungen geschützt werden.
Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen
Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit
einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.
8.1 Instandhaltung und Wartungsplan
Reinigen Sie in periodischen Abständen den Filtersack um seine Filterkapazität
aufrechtzuerhalten.
Reinigen Sie in periodischen Abständen den Absauganschluss der Anlage, v.a beim
Schutzgitter können sich mit der Zeit Ablagerungen ansammeln, welche die
Absaugleistung beeinträchtigen.
8.1.1 Spänesackwechsel
Vor Spänesackwechsel ist die Maschine mindestens 10 Minuten vorher auszuschalten, sodass sich
Staubpartikel legen. Vor Spänesackwechsel ist die Maschine von der Stromversorgung zu
trennen. Wechseln Sie den Spänesack, wenn er 60-70% voll ist. Verwenden Sie ausschließlich
Spänesäcke, welche den Abmessungen der Maschine entsprechen. Verwenden Sie ausschließlich
100% dichte Spänefangsäcke.

FEHLERBEHEBUNG
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 18
ABS 850
8.2 Reinigung
Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden.
Befreien Sie die Maschine regelmäßig nach der Arbeit von Spänen und Bohrmehl.
H I N WE I S
Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder
Scheuermitteln führt zu Sachschäden an der Maschine!
Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde
Reinigungsmittel verwenden!
Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.
8.3 Entsorgung
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen
Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn
Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen,
ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen.
9FEHLERBEHEBUNG
BEVOR SIE DIE ARBEIT ZUR BESEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE
DIE MASCHINE VON DER STROMVERSORGUNG.
Fehler
Mögliche Ursache
Behebung
Maschine läuft nicht
Schalter defekt
Schalter reparieren
Stromversorgung ausgeschaltet
Stromversorgung kontrollieren
Sicherung defekt
Sicherung wechseln
Schaltschütz defekt
Schaltschütz wechseln oder
reparieren
Staubaustritt
Undichte oder verstopfte
Verbindungen
Verbindungen prüfen
Verstopfungen beseitigen
Staubsack oder Filtersack defekt
oder falsch montiert
Säcke überprüfen
Defekte Säcke wechseln
Lautes Geräusch im
Lüfterradgehäuse
Großer Teil angesaugt
Maschine ausschalten, von der
Stromversorgung trennen und
Teil entfernen
Lockeres Lüfterrad
Fixieren
VIELE POTENTIELLE FEHLERQUELLEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS
AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.
H I N WE I S
Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen
diese ordnungsgemäß zu verrichten, oder besitzen sie die
vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine
Fachwerkstätte zum Beheben des Problems hinzu.

PREFACE
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 19
ABS 850
10 PREFACE
Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the dust collector ABS 850.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into operation.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2015
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4
AUSTRIA
Tel [phone] - 0
Fax [phone]
[email protected]

SAFETY
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 20
ABS 850
11 SAFETY
11.1 Intended Use
The machine must only be used for its intended purpose! Any other use is deemed to be a case of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Extract of wood dust, wood and plastic chips.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual risk
factors.
W A R NI N G
Inflammable gases (e.g. paint or varnish mist) must not be extracted.
Polyethylene dust bags must be a minimum thickness of 0,2mm!
When using bags made of other materials the mechanical strength must be
the same!
Refer the user manual of the connected woodworking machine!
Ambient conditions
The machine may be operated:
humidity
max. 70%
temperature
+5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
The operation of the machine outside the stated technical limits described in this manual is
forbidden.
The use of the machine not according with the required dimensions is forbidden.
The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
Any manipulation of the machine and parts is forbidden.
The use of the machine for any purposes other than described in this user-manual is
forbidden.
The unattended operation on the machine during the working process is forbidden!
It is not allowed to leave the immediate work area during the work is being performed.
