USE AND CARE GUIDE
MONTERO INFRARED MEDIA ELECTRIC FIREPLACE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
1-800-986-3460
HOMEDEPOT.COM/HDC
Item #205107848,
205107691
Model #268-67-63-Y,
268-67-70M-Y
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this electric replace. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
20-10-200 REV. 3/2014

Table of Contents
2
Table of Contents ...................................2
Warranty ..........................................3
What is covered ...................................3
What is not covered................................3
Pre-Installation.....................................4
Installation ........................................6
Service Parts.......................................9
IMPORTANT: Read all instructions and warnings carefully before starting installation.
Failure to follow these instructions may result in a possible electric shock, injury to persons, re hazard and will void the warranty.
Please read the Installation & Operating Instructions before using this appliance.
PRODUCT DAMAGE MAY OCCUR.
Never attempt to disassemble or alter the product in any way not instructed by this manual.
CAUTION

Warranty
1-YEAR WARRANTY
WHAT IS COVERED
The manufacturer warrants that your new electric replace is free from manufacturing and material defects for a period of one year from
date of purchase, subject to the following conditions and limitations.
Variations in actual wood color and nishes which may result from natural characteristics of the wood, such as grain patterns, mineral
streaks and the like, are not considered defects. As wood continues to move and age you may notice these slight differences in color, even
on different parts of any individual unit. Sound knots and slight surface cracks are the true personality of a quality piece of wood furniture.
This electric replace must be installed and operated at all times in accordance with the instructions furnished with the product. Any
alteration, willful abuse, accident, or misuse of the product shall nullify this warranty. This warranty is non-transferrable, and is made to
the original owner, provided that the purchase was made through an authorized supplier of the manufacturer. This warranty is limited to the
repair or replacement of part(s) found to be defective in material or workmanship, provided that such part(s) have been subjected to normal
conditions of use and service, after said defect is conrmed by the manufacturer’s inspection. The manufacturer may, at its discretion, fully
discharge all obligations with respect to this warranty by refunding the wholesale price of the defective part(s).
WHAT IS NOT COVERED
Any installation, labor, construction, transportation, or other related costs/expenses arising from defective part(s), repair, replacement,
or otherwise of same, will not be covered by this warranty, nor shall the manufacturer assume responsibility for same. Further, the
manufacturer will not be responsible for any incidental, indirect, or consequential damages, except as provided by law.
All other warranties - expressed or implied - with respect to the product, its components and accessories, or any obligations/liabilities on
the part of the manufacturer are hereby expressly excluded. The manufacturer neither assumes, nor authorizes any third party to assume,
on its behalf, any other liabilities with respect to the sale of this product. The warranties as outlined within this document do not apply to
nonmanufacturer accessories used in conjunction with the installation of this product.
This warranty is void if: the replace has been operated in atmospheres contaminated by chlorine, uorine, or other damaging chemicals;
the replace is subjected to prolonged periods of dampness or condensation; the replace is altered, willfully abused, damaged by
accident, or misused in any way.
If warranty service is needed, contact the Customer Service Team at 1-800-986-3460 from 8 a.m. - 6 p.m., EST,
Monday-Friday or visit www.homedepot.com/hdc.
Make sure you have your warranty, your sales receipt, and the model/serial number of your product.
DO NOT ATTEMPT TO DO ANY SERVICE WORK YOURSELF.
3HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.

Pre-Installation
4
PLANNING INSTALLATION
Before beginning assembly of product, make sure all parts are present. Compare parts with the package contents list and hardware
contents list. If any part is missing or damaged, do not attempt to assemble the product.
Estimated Assembly Time: 30 minutes
TOOLS REQUIRED
Phillips
screwdriver
HARDWARE INCLUDED
AA BB CC DD
Part Description Quantity
AA Bolt 28
BB Washer 28
CC Dowel 30
DD Shelf Pin 8
EE Screw 28
FF Hinge 4
GG Handle 2
EE
FF GG

HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
Pre-Installation (continued)

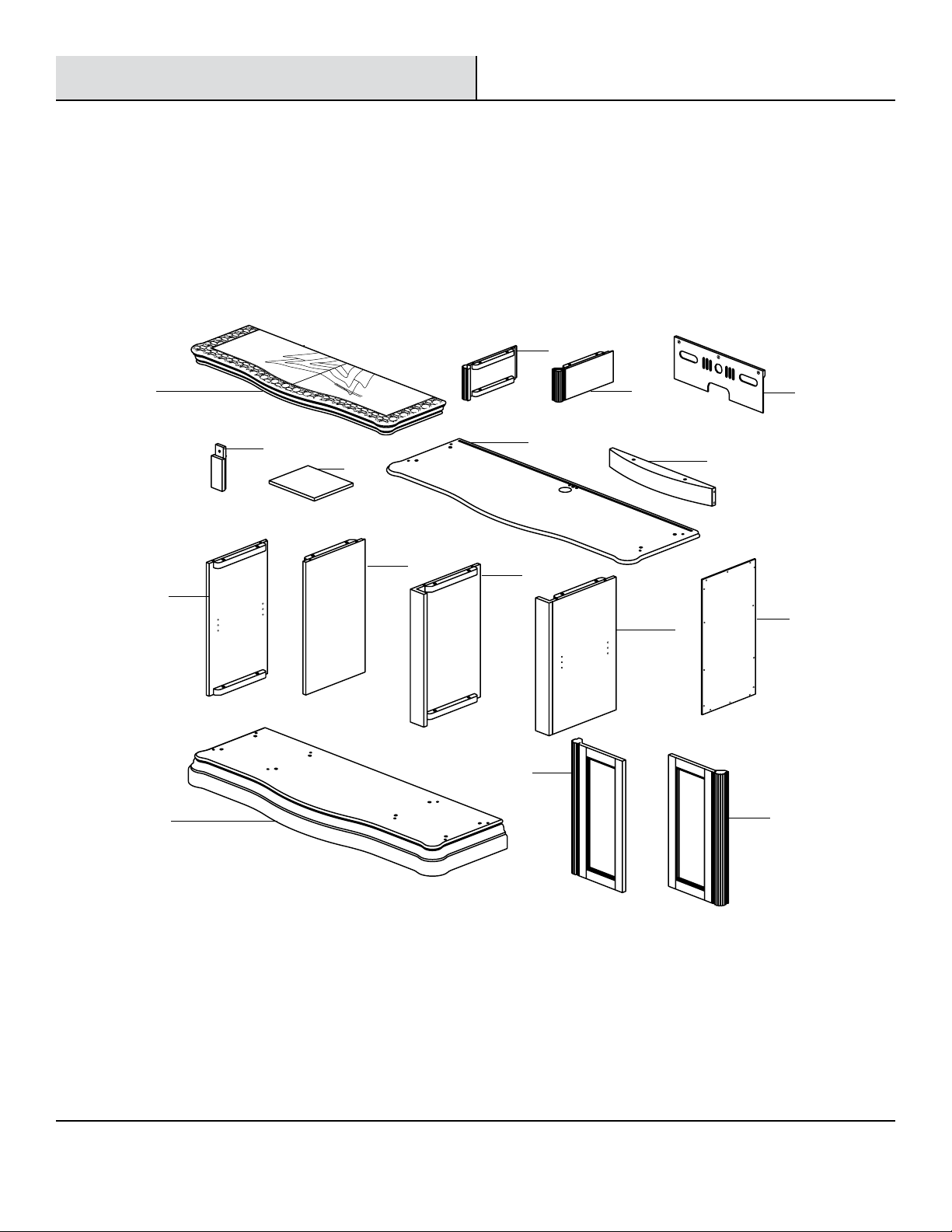

PACKAGE CONTENTS
5
Part Description Quantity
A Top Panel 1
B Upper Left Side Panel 1
C Upper Right Side Panel 1
D Upper Back Panel 2
E Upper Back Panel Support 1
F
G
H
J
K
L
M
N
P
R
S
Adjustable Shelf
Media Shelf
Lower Left Side Panel
Lower Right Side Panel
Left Inner Panel
Right Inner Panel
Front Rail
Lower Back Panel
Base
Left Door
Right Door
2
1
1
1
1
1
1
2
1
1
1
F
A D
E
B
G
P
R
N
S
C
L
H
K
J
M

6

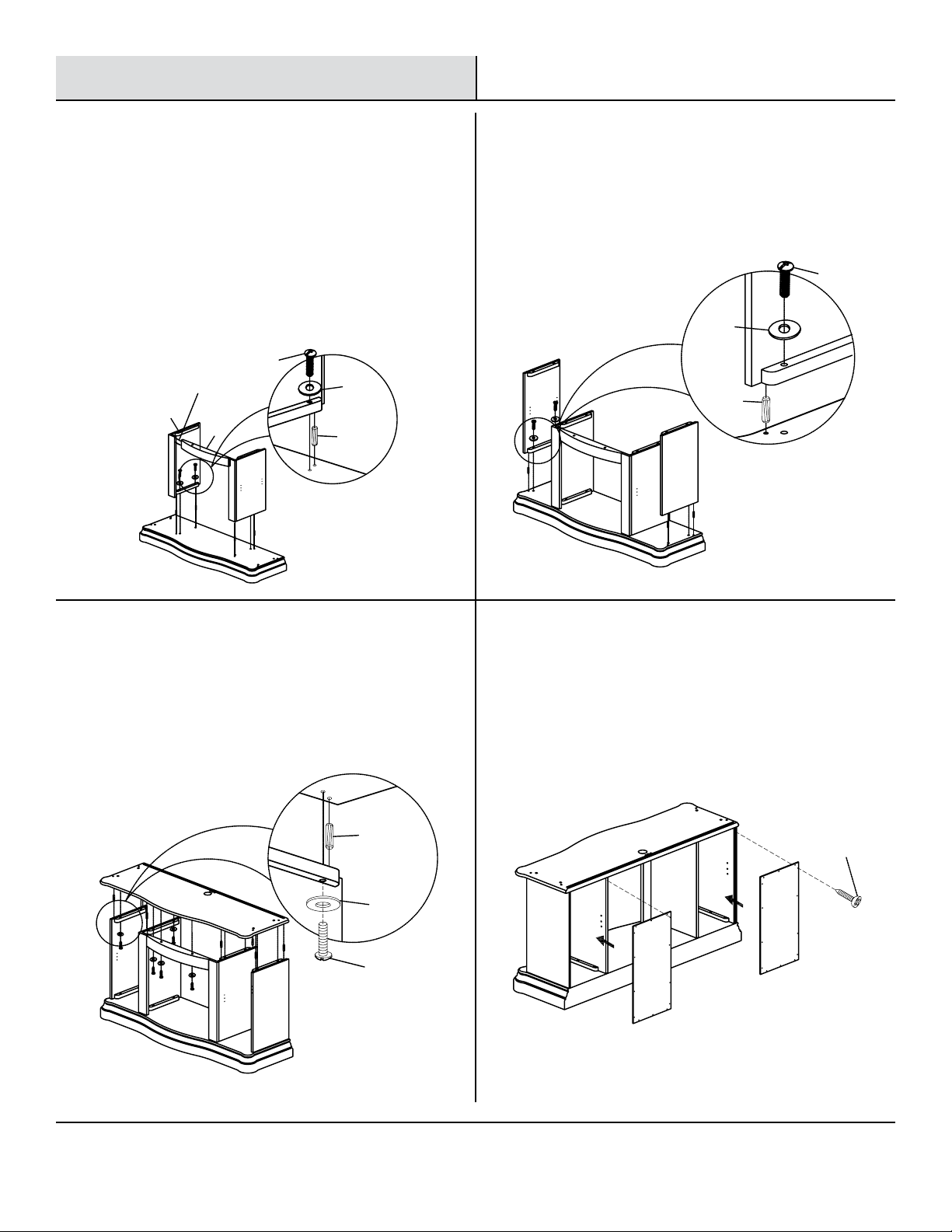

1 Installing the inner side panels
□Lay the base (P) on a at, even surface. Insert four dowels
(CC) into the predrilled holes in the base (P) as shown. Slip
the left inner panel (K) and the right inner panel (L) over
the dowels (CC) until snug. Insert two dowels (CC) into the
predrilled holes in the left and right top edges of the left and
right inner panels (K & L) as shown. Spread the inner panels
apart just enough to slip the front rail (M) over the dowels (CC)
extending from the inner panels. Secure the left and right
inner panels (K & L) using bolts (AA) and washers (BB).
Installation
2 Attaching the outer side panels
□Insert two dowels (CC) into the predrilled holes in the
base (P) as shown. Slip the left outer panel (H) over
the dowels (CC) until snug. Secure using bolts (AA) and
washers (BB). Repeat using the right outer panel (J).
3 Attaching the media shelf
□Insert eight dowels (CC) into the predrilled holes in the
top edges of the cabinet assembly. Secure using bolts
(AA) and washers (BB) inserted from underneath the
glue blocks as shown.
4 Afxing the lower back panels
□With the back of the cabinet assembly facing you, attach
each of the lower back panels (N) to each side of the
cabinet assembly using screws (EE).
AA
CC
EE
BB
AA
CC
GBB
CC
M
K
N
L
P
BB
AA
CC
J
H
N

HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
CC C
E
BB
AA
CC
B
G
7

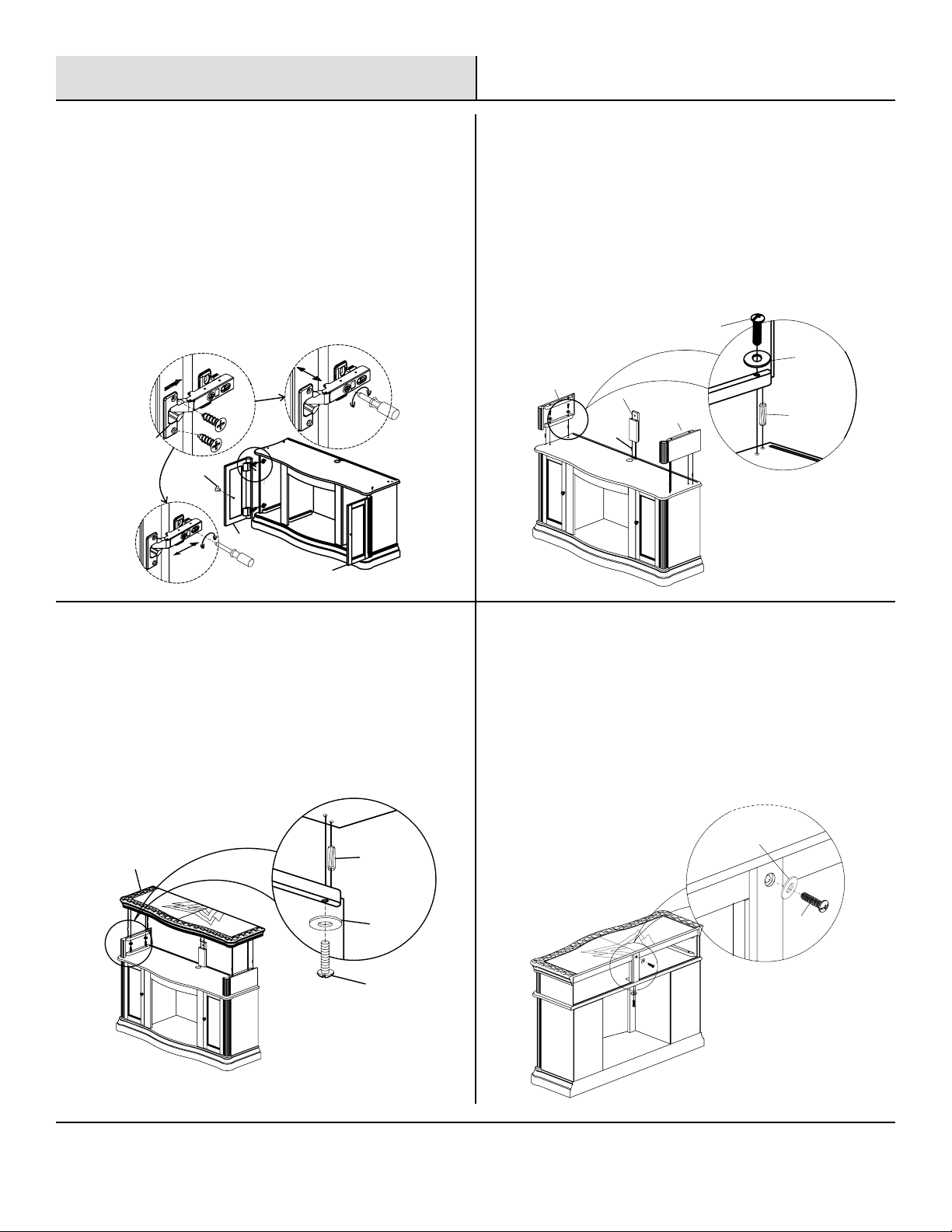

5 Installing the doors
□Lay the left and right doors (R & S) face down on a smooth,
clean surface. Attach the hinges (FF) using the screws
included with the hinges (FF). Starting with the left door (R),
insert the male ends of the installed hinges into the female
ends on the inside of the left cabinet assembly as shown.
Level the door (R) using the leveling screw, then tighten the
set screw as shown. Attach a handle (GG) using the screw
included on the handle (GG). Repeat using the right door (S)
and remaining hinges (FF) and handle (GG).
Installation (continued)
AA
BB
CC
A
BB
AA
G
6 Attaching the side panels and
support
□Insert six dowels (CC) into the predrilled holes in the top of
the base cabinet (G). Slip the left side panel (B) over the
dowels on the left side of the base cabinet (G) and secure
with bolts (AA) inserted through washers (BB). Repeat on
the right side with the right side panel (C). Slip the back
panel support (E) over the remaining dowels until snug.
7 Attaching the top panel
□Insert four dowels (CC) into the predrilled holes in the
top edges of the assembly. Slip the top panel (A) over
the dowels and secure from underneath the panel with
the bolts (AA) inserted through washers (BB) as shown.
8 Securing the top panel
□Tighten the bolt (AA) inserted through the washer (BB)
and the predrilled hole in the back of the support.
Secure another bolt (AA) inserted through a washer (BB)
from underneath the top panel of the base cabinet (G) as
shown.
R
GG
FF
S

9 Attaching the back panels
□Press one upper back panel (D) into position on the back of
the cabinet using the attached magnets. Repeat with the
remaining upper back panel (D).
Installation
10
Inserting the shelves
□Insert shelf pins (DD) into four corresponding predrilled
holes in each side of the cabinet in the desired position.
Set the adjustable shelves (F) in position on the shelf
pins (DD).
D
DD
F
F
8

9

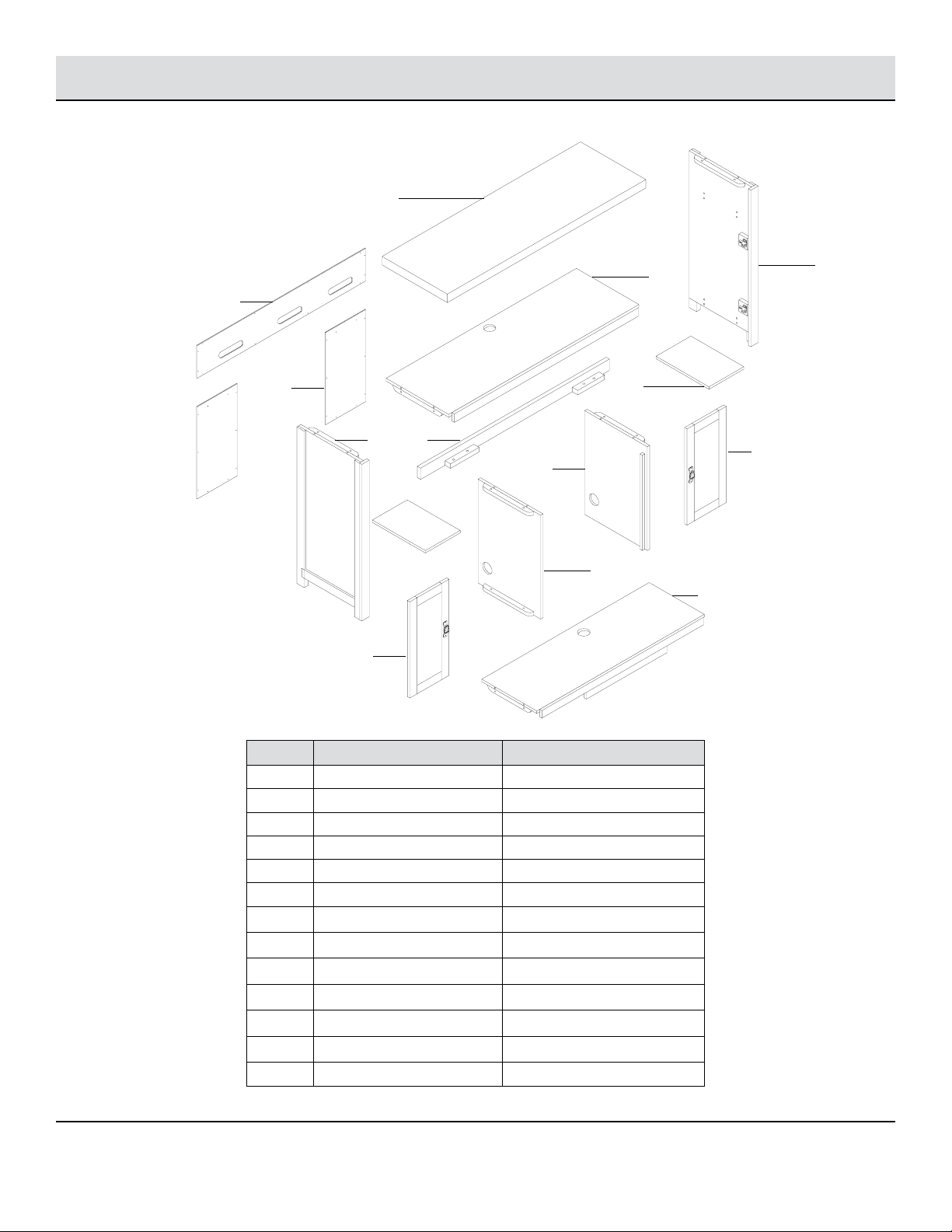

Service Parts
HOMEDEPOT.COM/HDC
Please contact 1-800-986-3460 for further assistance.
F
A D
EG
P
R
N
S
C
L
H
K
J
M
B

Part
A
B
C
D
E
F
G
H
J
K
L
M
N
P
R
S
n/a
Description
Top Panel
Upper Left Side Panel
Upper Right Side Panel
Upper Back Panel
Back Panel Support
Adjustable Shelf
Media Shelf
Lower Left Side Panel
Lower Right Side Panel
Left Inner Panel
Right Inner Panel
Front Rail
Lower Back Panel
Base
Left Door
Right Door
Hardware Pack
Part Number
Mahogany Finish
268-67-70M-Y
20-12-453
20-12-454
20-12-455
20-12-456
20-12-457
20-12-458
20-12-540
20-12-541
20-12-542
20-12-543
20-12-544
20-12-545
20-12-546
20-12-547
20-12-548
20-12-549
20-09-514
Part Number
Aged Cherry Finish
268-67-63-Y
20-12-510
20-12-511
20-12-512
20-12-513
20-12-514
20-12-515
20-12-517
20-12-518
20-12-519
20-12-520
20-12-521
20-12-522
20-12-523
20-12-524
20-12-525
20-12-526
20-09-514
10
Service Parts

16
Printed in China
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-877-527-0313
HOMEDEPOT.COM
Retain this manual for future use.
Manufactured by: GHP Group, Inc. • 6440 W. Howard St. • Niles, IL 60714-3302
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-800-986-3460
HOMEDEPOT.COM/HDC
Retain this manual for future use.

GUÍA DE USO Y CUIDADO
CHIMENEA DE PAXTON
¿Tiene preguntas, problemas, o faltan piezas? Antes de regresar a la tienda,
llame a Servicio al Cliente de Home Decorators Collection
de lunes a viernes de 8 a.m. a 6 p.m., hora local del Este.
1-800-986-3460
HOMEDEPOT.COM/HDC
Articulo #205107912,
205207853
Modelo #238-46-68M-Y,
238-46-75M-Y
GRACIAS
Agradecemos la conanza que ha puesto en Home Decorators Collection a través de la compra de esta chimenea. Nos esforzamos por crear
continuamente productos de calidad diseñados para mejorar su hogar. Visítenos en internet para ver nuestra línea completa de productos
disponibles para sus necesidades de mejorar su hogar. ¡Gracias por elegir a Home Decorators Collection!
20-10-204 REV. 3/2014

Tabla de contenido
11
Tabla de contenido.................................12
Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Lo que está cubierto ..............................13
Lo que no está cubierto ............................13
Pre-instalación ....................................14
Instalación .......................................15
Piezas de repuesto .................................17
IMPORTANTE: Lea cuidadosamente todas las instrucciones y advertencias antes de comenzar la instalación.
No seguir estas instrucciones puede resultar en un posible choque eléctrico, lesiones a las personas, peligro de incendio y anulará la garantía.
Lea las Instrucciones de instalación y operación antes de usar este dispositivo.
PUEDEN OCURRIR DAÑOS AL PRODUCTO.
Nunca intente desmontar o alterar el producto en ninguna manera que no la indique este manual.
PRECAUCIÓN
HOMEDEPOT.COM/HDC
Póngase en contacto con el 1-800-986-3460 para recibir más ayuda.

Garantía
GARANTÍA DE 1 AÑO
LO QUE ESTÁ CUBIERTO
El fabricante garantiza que su nueva chimenea eléctrica está libre de defectos de fabricación y materiales por un periodo de un año a partir
de la fecha de compra, sujeto a las siguientes condiciones y limitaciones.
Las variaciones en el color real de la madera y los acabados que pueden resultar de las características naturales de la madera, como
patrones de grano, marcas minerales y cosas semejantes, no son considerados defectos. A medida la madera envejece, puede notar estas
ligeras diferencias en color, incluso en partes diferentes de cualquier unidad individual. Los nudos en buen estado y las grietas ligeras de la
supercie son la verdadera personalidad de una pieza de calidad de muebles de madera.
Esta chimenea eléctrica debe ser instalada y operada en todo momento de acuerdo con las instrucciones proporcionadas con el producto.
Cualquier alteración, abuso intencionado, accidente o mal uso del producto anulará esta garantía. Esta garantía es intransferible y es hecha
al propietario original, siempre que la compra haya sido hecha mediante un proveedor autorizado del fabricante. Esta garantía está limitada
a la reparación o reemplazo de pieza(s) que se encuentre(n) defectuosa(s) en materiales o mano de obra, siempre que tal(es) pieza(s)
haya(n) estado sujeta(s) a condiciones normales de uso y servicio, luego de que dicho defecto sea conrmado por la inspección del
fabricante. El fabricante puede, a su discreción, liberarse de todas las obligaciones, con respecto a esta garantía mediante el reembolso del
precio al por mayor de la(s) pieza(s) defectuosa(s).
LO QUE NO ESTÁ CUBIERTO
Cualquier costo/gasto de instalación, trabajo, construcción, transporte u otros costos/gastos relacionados que surjan de pieza(s)
defectuosa(s), reparación, reemplazo o de otra manera relativa a los mismos, no serán cubiertos por esta garantía, y tampoco el fabricante
asumirá responsabilidad por lo mismo. Además, el fabricante no será responsable de ningún daño incidental, indirecto o consecuente,
excepto como lo establezca la ley.
Todas las otras garantías, expresas o implícitas, con respecto al producto, sus componentes y accesorios, o cualquier obligación/
responsabilidad civil sobre la pieza del fabricante, por la presente se excluyen expresamente. El fabricante tampoco asume, ni autoriza a
ninguna tercera parte a asumir, en su nombre, cualquier otra responsabilidad civil con respecto a la venta de este producto. Las garantías
como están descritas dentro de este documento, no aplican a accesorios que no son del fabricante usados junto con la instalación de
este producto.
Esta garantía no tiene validez si: la chimenea ha sido operado en atmósferas contaminadas por cloro, úor u otros productos químicos
perjudiciales; la chimenea está sujeta a periodos prolongados de humedad o condensación; la chimenea es alterada, maltratada
intencionalmente, dañada por accidente o usada incorrectamente en cualquier manera.
Si se necesita servicio de garantía, póngase en contacto con el Equipo de Servicio al Cliente llamando al 1-800-986-3460 de lunes a
viernes de 8 a.m. a 6 p.m., hora local del Este o visite www.homedepot.com/hdc.
Asegúrese de tener su garantía, su recibo de venta y el número de modelo/serie de su producto.
NO INTENTE HACER TRABAJO DE SERVICIO USTED MISMO.
12

Pre-instalación
13
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar a ensamblar este producto, asegúrese de que todas las piezas estén presentes. Compare las piezas con la lista de
contenido del paquete y herraje incluido. Si hace falta alguna pieza o se encuentra dañada, no intente ensamblar el producto.
Tiempo estimado de ensamblado: 30 minutos
HERRAMIENTAS REQUERIDAS
Destornillador
Phillips
HERRAJE INCLUIDO
AA Perno 24
BB
CC
DD
EE
Arendela
Taco
Tornillo
Pin de Repisa
24
20
34
8
Pieza Descripción Cantidad
AA BB CC DD EE
HOMEDEPOT.COM/HDC
Póngase en contacto con el 1-800-986-3460 para recibir más ayuda.

Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
14
Pieza Descripcion Cantidad
A Panel superior 1
B Base 1
CRepisa Ajustable 1
D Repisa Superior 1
E Panel Lateral Izquierdo 1
F
G
H
J
K
L
M
N
Panel Lateral Derecho
Panel Interior Izquierdo
Panel Interior Derecho
Zócalo
Panel Superior Trasero
Panel Inferior Trasero
Puerta del Gabinete Izquierdo
Puerta del Gabinete Derecho
1
1
1
1
1
1
1
1
A
C
D
E
BF
G
H
J
K
L
M
N

15
1 Colocación del zócalo
□Coloque la base (B) boca abajo sobre una supercie lisa y
plana. Fije el zócalo (J) mediante la inserción de tornillos (AA)
a través de arandelas (BB) y de los bloques de goma en el
zócalo (J), y dentro de los huecos pre-perforados en la base
(B); apriételos.
Instalación
2 Colocación de los paneles interiores
□Coloque la repisa superior (D) boca abajo, sobre una
supercie lisa y plana. Inserte cuatro tacos (CC) en los
huecos pre-perforados en la repisa superior (D). Con
el lado acabado hacia adentro, deslice el panel interior
izquierdo (G) sobre los tacos en el lado izquierdo hasta
que ajuste. Asegure con tornillos (AA) y arandelas (BB)
como se muestra. Repita la operación con el panel
interior derecho (H).
AA
BB
G
AA BB
B
CC
BB
AA
3 Instalación de la base
□Coloque boca arriba el ensamble de la repisa superior,
sobre una supercie lisa y plana. Inserte cuatro tacos
(CC) en los huecos pre-perforados en el borde inferior
de los paneles interiores izquierdo y derecho (G & H).
Deslice la base (B) sobre los tacos hasta que ajuste.
Asegúrela con tornillos (AA) y arandelas (BB) insertadas
a través de los bloques de goma como se muestra.
4 Colocación de los paneles laterales
□Mantenga la unidad ensamblada boca arriba e inserte
cuatro tacos (CC) en los huecos pre-perforados en los
bordes izquierdos de la unidad ensamblada. Deslice
el panel lateral izquierdo (E) sobre los tacos (CC) hasta
que ajuste. Asegúrelo con tornillos (AA) y arandelas
(BB) insertadas a través de los bloques de goma como
se muestra. Repita la operación con el panel lateral
derecho (F).
AA
H
H
J
D
B
E
CC
G
BB
D
CC
F
HOMEDEPOT.COM/HDC
Póngase en contacto con el 1-800-986-3460 para recibir más ayuda.

16

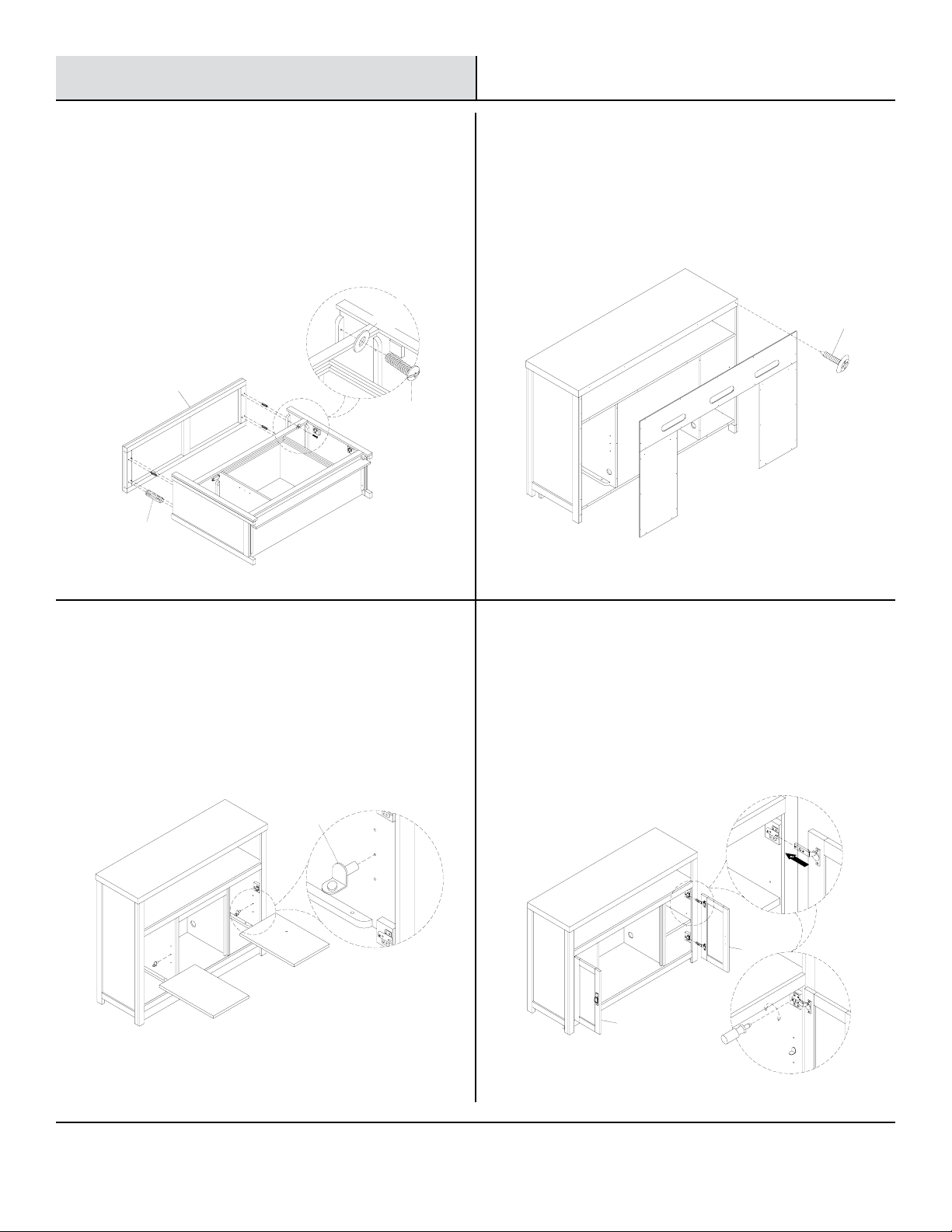

5 Colocación del panel superior
□Con la unidad ensamblada en la misma posición, inserte
cuatro tacos (CC) en los huecos pre-perforados en los bordes
superiores del ensamble. Deslice el panel superior (A) sobre
los tacos hasta que ajuste y asegúrelo con tornillos (AA) y
arandelas (BB) insertados a través de los bloques de goma
desde abajo como se muestra.
Instalación (continuación)
6 Colocación de los paneles traseros
□Enderece el gabinete. Fije el panel superior trasero
(K) mediante tornillos (DD). Repita la operación
utilizando los paneles inferiores traseros (L). Apriete
completamente todos los tornillos.
7 Colocación de las repisas
□Inserte pines de repisa (EE) dentro de los cuatro huecos pre-
perforados correspondientes en cada lado del gabinete, en la
posición deseada. Coloque los estantes ajustables (C) en su
posición sobre los pines de repisa (EE).
8 Instalación de las puertas
□Tome la puerta del gabinete derecho (N) e inserte la porción
macho de la bisagra de la puerta del gabinete derecho (N)
dentro la porción hembra de la bisagra del interior de la
abertura del gabinete derecho. Nivele la puerta mediante el
tornillo de nivelación como se muestra y asegúrelo con el
tornillo de jación sobre la bisagra. Repita la operación con
la puerta del gabinete izquierdo (M).
N
DD
BB
M
EE
AA
A
L
CC
C
C
KL

17

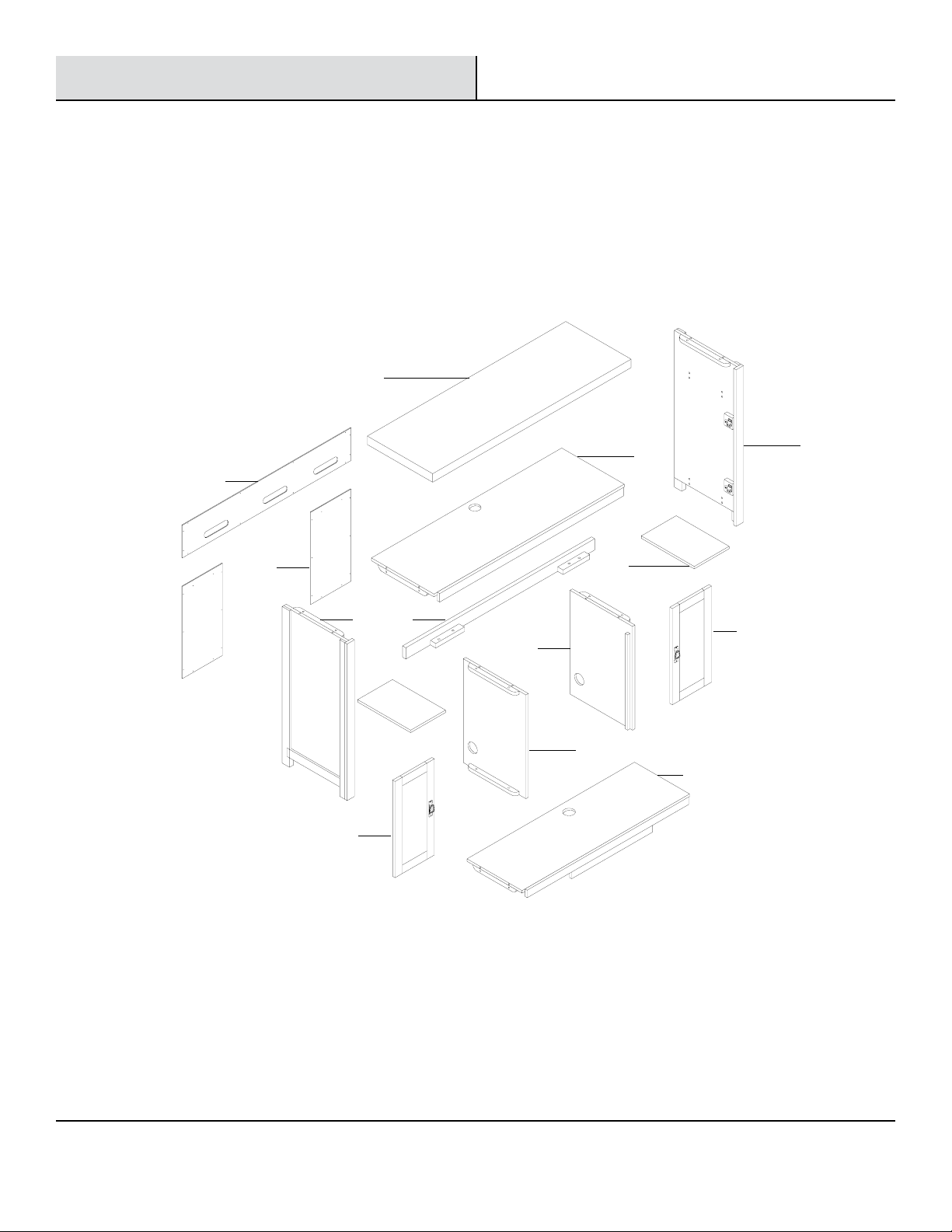

Piezas de servicio
A
C
D
E
BF
G
H
J
K
L
M
N
HOMEDEPOT.COM/HDC
Póngase en contacto con el 1-800-986-3460 para recibir más ayuda.

Pieza
A
B
C
D
E
F
G
H
J
K
L
M
N
n/a
Descripcion
Panel superior
Base
Repisa Ajustable
Repisa Superior
Panel Lateral Izquierdo
Panel Lateral Derecho
Panel Interior Izquierdo
Panel Interior Derecho
Zócalo
Panel Superior Trasero
Panel Inferior Trasero
Puerta Gabinete Izquierdo
Puerta Gabinete Derecho
Paquete de Herraje
Numero de Pieza
Acabado Espresso
238-46-75M-Y
20-12-527
20-12-528
20-12-529
20-12-530
20-12-531
20-12-532
20-12-533
20-12-534
20-12-535
20-12-536
20-12-537
20-12-538
20-12-539
20-09-519
Numero de Pieza
Acabado Cherry
238-46-68M-Y
20-12-612
20-12-613
20-12-614
20-12-615
20-12-616
20-12-617
20-12-618
20-12-619
20-12-620
20-12-621
20-12-622
20-12-623
20-12-624
20-09-519
18
Piezas de servicio
