HomeMatic HmIP-FAL24-C10 User manual

Installations- und
Bedienungsanleitung
Installation instruction and
operating manual
Fußbodenheizungsaktor –
10-fach, 24 V S. 2
Floor Heating Actuator –
10 channels, 24 V
p. 43
HmIP-FAL24-C10

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Fußbodenheizungsaktor –
10-fach, 24 V
1 Hutschiene
2 Schrauben 4,0 x 40 mm
2 Dübel 6 mm
1 Bedienungsanleitung
Dokumentation © 2016 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
150289 (web)
Version 1.1 (11/2016)

1
A
G
B
E
C
H
D
F

2
3
K
I
J

4
5

6
7
Selecttaste
drücken
Systemtaste
drücken
press select
button
press system
button

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................9
2 Gefahrenhinweise............................................................9
3 Funktion und Geräteübersicht ....................................12
4 Allgemeine Systeminformationen ..............................13
5 Montage...........................................................................14
6 Inbetriebnahme ..............................................................15
6.1 Installationshinweise...........................................................15
6.2 Installation.............................................................................18
6.3 Verhalten nach Einschalten der Netzspannung............19
6.4 Anlernen ............................................................................... 20
6.4.1 Anlernen an den Homematic IP
Wandthermostaten................................................ 20
6.4.2 Anlernen an die Homematic IP Multi IO Box....21
6.4.3 Einen weiteren Fußbodenheizungsaktor
hinzufügen .............................................................. 22
6.4.4 Anlernen an den Homematic IP Access Point. 23
7 Konfiguration über den Homematic IP
Wandthermostaten........................................................25
9 Manuelle Bedienung......................................................32
9.1 Heizzonen ein- bzw. ausschalten................................... 32
9.2 Pumpensteuerung aktivieren bzw. deaktivieren.......... 33
10 Geräteverknüpfungen löschen ...................................34
11 Fehlerbehebung .............................................................34
11.1 Befehl nicht bestätigt......................................................... 34
11.2 Duty Cycle ........................................................................... 35
11.3 Fehlercodes und Blinkfolgen ........................................... 36

8
11.3.1 Blinkfolgen der System-LED (A).......................... 36
11.3.2 Blinkfolgen der Kanal-LED................................... 38
12 Wiederherstellung der Werkseinstellungen..............38
13 Wartung und Reinigung................................................39
14 Allgemeine Hinweise zum Funkbetrieb.................... 40
15 Technische Daten ..........................................................41

9
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home-
matic IP Gerät in Betrieb nehmen. Bewahren Sie die An-
leitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung über-
lassen, übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Lassen Sie das
Gerät im Fehlerfall von einer Fachkraft prüfen.
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.
Betreiben Sie das Gerät nur in trockener sowie
staubfreier Umgebung, setzen Sie es keinem

10
Gefahrenhinweise
Einfluss von Feuchtigkeit, Vibrationen, ständiger
Sonnen- oder anderer Wärmeeinstrahlung, Kälte
und keinen mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen.
Plastikfolien/-tüten, Styroporteile etc. können für
Kinder zu einem gefährlichen Spielzeug werden.
Bei Sach- oder Personenschaden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!
Das Gerät darf nur für ortsfeste Installationen ver-
wendet werden. Das Gerät ist sicher innerhalb
einer festen Installation zu fixieren.
Beachten Sie beim Anschluss an die Geräteklem-
men die hierfür zulässigen Leitungen und Lei-
tungsquerschnitte.
Beachten Sie vor Anschluss eines Verbrauchers
die technischen Daten, insbesondere die maximal
zulässige Anschlussleistung des Fußbodenhei-

11
Gefahrenhinweise
zungsaktors und Art des anzuschließenden Ver-
brauchers. Alle Lastangaben beziehen sich auf
ohmsche Lasten. Belasten Sie den
Aktor nur bis
zur angegebenen Leistungsgrenze.
Eine Überlastung kann zur Zerstörung des Gerä-
tes, zu einem Brand oder zu einem elektrischen
Schlag führen.
Vor dem Anschließen des Aktors muss die Si che-
rung im Sicherungskasten herausgenommen oder
der Stecker aus der Steckdose entfernt werden.
Das Gerät ist nicht zum Freischalten geeignet.
Beachten Sie die Installationsvorschriften für ns-
tallationen in Verteilersystemen (DINVDE0100-
410).
Das Gerät ist nur für den Einsatz in wohnungs-
ähnlichen Umgebungen geeignet.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

12
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Mit dem Homematic IP Fußbodenheizungsaktor können
Sie Ihre Fußbodenheizung Raum für Raum komfortabel
und bedarfsgerecht per Smartphone App oder mit dem
Homematic IP Wandthermostaten steuern und so die
Raumtemperatur auf Ihre individuellen Bedürfnisse an-
passen.
Der Fußbodenheizungsaktor kann zur Steuerung einer
Fußbodenheizung mit bis zu 10 Heizzonen/15 Heizkreise
sowie einer Umwälz- oder Zirkulationspumpe eingesetzt
werden und lässt sich im Heiz- sowie Kühlmodus betrei-
ben (sofern Ihre Heizungsanlage diesen Betriebsmodus
unterstützt).
Sie können das Gerät flexibel mit den mitgelieferten
Schrauben oder einfach auf einer Hutschiene montie-
ren. Dank der sicheren Funkkommunikation zwischen
den Homematic IP Geräten beschränkt sich der Verdrah-
tungsaufwand auf ein Minimum.

13
Allgemeine Systeminformationen
Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) Selecttaste (Kanaltaste und LED)
(C) Önungsschlitz
(D) Abdeckung
(E) Rastnasen für Hutschienenmontage
(F) Anschlussklemmen für 24-V-Trafo
(G) Anschlussklemmen für Heizventile oder Umwälz-
pumpe
(H) Anschlussklemmen für Heizventile

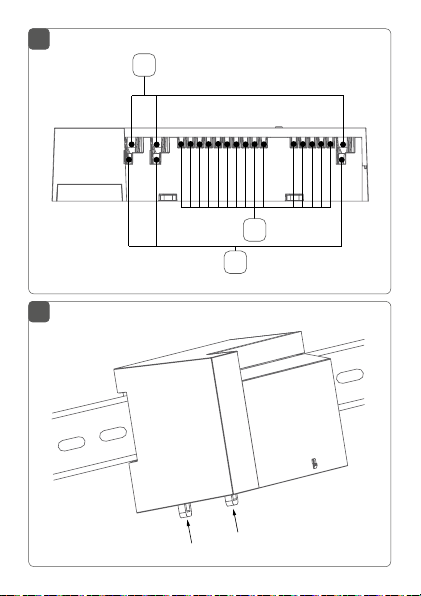

Kabeldurchführungen (s. Abbildung 2):
(I) Kabelführung 1
(J) Kabelführung 2
(K) Kabelführung 3
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Smart-Home-Systems Homema-
tic IP und kommuniziert über das Homematic IP Funk-
protokoll. Alle Homematic IP Geräte können komfortabel
und individuell per Smartphone über die Homematic IP
App konfiguriert werden. Welcher Funktionsumfang sich
innerhalb des Homematic IP Systems im Zusammenspiel
mit weiteren Komponenten ergibt, entnehmen Sie bitte
dem Homematic IP Anwenderhandbuch. Alle technischen
Dokumente und Updates finden Sie stets aktuell unter
www.eQ-3.de.

14
Montage
5 Montage
Für den Betrieb des Fußbodenheizungsaktors mit
24 V ist eine Spannungsversorgung von 24 V/50
Hz erforderlich. Wir empfehlen hierfür den Trafo
für Fußbodenheizungsaktoren – 24 V (HmIP-
FAL24-TR) zu nutzen.
Soll zur Spannungsversorgung des Fußbodenheizungs-
aktors der Homematic IP Trafo für Fußbodenheizungsak-
toren - 24 V (HmIP-FAL24-TR) verwendet werden, wird
die Montage auf der mitgelieferten Hutschiene empfoh-
len. Um den Fußbodenheizungsaktor und den Trafo auf
der mitgelieferten Hutschiene zu montieren, gehen Sie
wie folgt vor:
• Wählen Sie einen geeigneten Montageort in der
Nähe Ihres Heizkreisverteilers aus.
Stellen Sie sicher, dass an der gewünschten Posi-
tion in der Wand keine Leitungen verlaufen!
• Zeichnen Sie für die Montage der Hutschiene
zwei Bohrlöcher mit einem Stift an der Wand an.
• Bohren Sie die vorgezeichneten Löcher mit einem
geeigneten Bohrer.
• Montieren Sie die Hutschiene durch Eindrehen
der mitgelieferten Dübel und Schrauben.
• Setzen Sie den Fußbodenheizungsaktor auf die
Hutschiene auf (s. Abbildung 3).

15
Inbetriebnahme
• Verrasten Sie den Fußbodenheizungsaktor, in-
dem Sie die Rastnasen (E) nach oben drücken (s.
Abbildung 3).
• Achten Sie darauf, dass die Rastnasen komplett
einrasten und das Gerät fest auf der Schiene sitzt.

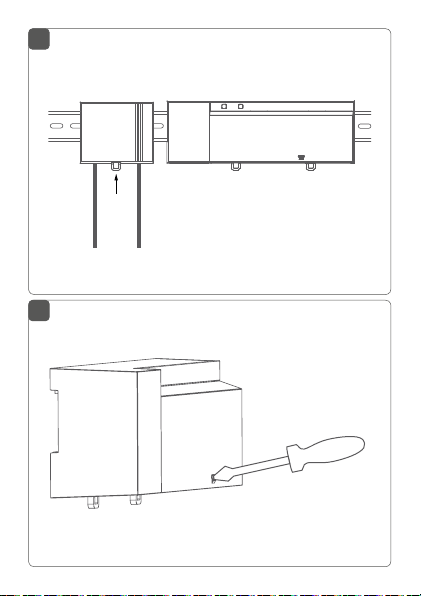

• Setzen Sie den Trafo auf die Hutschiene neben
den Fußbodenheizungsaktor auf (s. Abbildung 4).
• Verrasten Sie den Trafo, indem Sie die Rastnase
nach oben drücken (s. Abbildung 4).
• Achten Sie darauf, dass die Rastnase komplett
einrastet und das Gerät fest auf der Schiene sitzt.
6 Inbetriebnahme
6.1 Installationshinweise
Bitte lesen Sie diesen Abschnitt erst vollständig,
bevor Sie mit der Installation beginnen.
Hinweis! Installaon nur durch Personen mit
einschlägigen elektrotechnischen Kenntnissen
und Erfahrungen!*
Durch eine unsachgemäße Installation gefährden Sie
• Ihr eigenes Leben;
• das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie
schwere Sachschäden, z. B. durch einen Brand. Es droht

16
Inbetriebnahme
für Sie die persönliche Haftung bei Personen- und Sach-
schäden.
Wenden Sie sich an einen Elektroinstallateur!
*Erforderliche Fachkenntnisse für die Installaon:
Für die Installation sind insbesondere folgende Fachkenntnisse erforder-
lich:
• Die anzuwendenden „5 Sicherheitsregeln“: Freischalten; ge-
gen Wiedereinschalten sichern; Spannungsfreiheit feststellen;
Erden und Kurzschließen; benachbarte, unter Spannung
stehende Teile abdecken oder abschranken;
• Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf.
der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
• Auswahl des Elektro-Installationsmaterials zur Sicherstellung
der Abschaltbedingungen;
• IP-Schutzarten;
• Einbau des Elektroinstallationsmaterials;
• Art des Versorgungsnetzes (TN-System, IT-System, TT-System)
und die daraus folgenden Anschlussbedingungen (klassische
Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).
Für den Einbau des Fußbodenheizungsaktos in
einen Stromkreisverteiler, muss das Gerät ent-
sprechend VDE 0603, DIN 43871 (Niederspan-
nungsunterverteilung (NSUV)), DIN 18015-x ein-
gebaut werden. In diesem Fall muss die Montage
auf einer Tragschiene (Hutschiene, DIN-Rail) lt.
EN50022 erfolgen. Installation und Verdrahtung
sind entsprechend VDE 0100 (VDE 0100-410,

17
Inbetriebnahme
VDE 0100-510 usw.) durchzuführen. Es sind die
Vorschriften der Technischen Anschlussbestim-
mungen (TAB) des Energieversorgers zu berück-
sichtigen.
Beachten Sie bei der Installation die Gefahrenhin-
weise gemäß „2 Gefahrenhinweise“ auf Seite 9.
Zugelassene Kabelquerschnitte für die Kabelführungen
des Fußbodenheizungsaktors sind:
Kabeldurchführungen Kabelquerschnitt [mm2]
1 (I) (s. Abbildung 2) > 5,2
2 (J) (s. Abbildung 2) > 8,2
3 (K) (s. Abbildung 2) > 3,2
Zugelassene Leitungsquerschnitte zum Anschluss an die
Anschlussklemmen des Fußbodenheizungsaktors sind:
Starre Leitung [mm2] Flexible Leitung mit und ohne
Aderendhülse [mm2]
0,75 – 1,50 0,75 – 1,50

18
Inbetriebnahme
6.2 Installation
Für die Installation des Fußbodenheizungsaktors gehen
Sie wie folgt vor:
• Önen Sie die Abdeckung (D), indem Sie die Ver-
rastung unter dem Önungsschlitz (C) mit einem
geeigneten Schraubendreher eindrücken und die
Abdeckung nach oben abziehen (s. Abbildung 5).
• Schließen Sie den Trafo an die Anschlussklemmen
(F) des Fußbodenheizungsaktors an.
Um die Anschlussklemme zu önen, drücken Sie
die Klemme mit einem geeigneten Schrauben-
dreher runter und fädeln Sie das entsprechende
Kabel ein. Durch das Loslassen der Klemme ver-
schließt sie sich wieder und das Kabel ist fixiert (s.
Abbildung 6).
• Schließen Sie die Anschlusskabel Ihrer Ventilan-
triebe der Heizkreise an die Anschlussklemmen
(G-H) oder eine Umwälzpumpe an die Anschluss-
klemmen (G) an.
• Achten Sie vor dem Verschließen der Abdeckung
darauf, dass alle Anschlussleitungen ordnungs-
gemäß in die vorgesehenen Kabelführungen ge-
drückt sind.
• Schließen Sie die Abdeckung wieder, indem Sie
die Rastnasen der Abdeckung in die vorgesehenen
Önungen schieben und die Abdeckung herun-

19
Inbetriebnahme
terdrücken.
• Stecken Sie den Stecker des Trafos in eine Steck-
dose.
6.3 Verhalten nach Einschalten der Netz-
spannung
Nach Einschalten der Netzspannung leuchtet die
LED (B) dauerhaft grün.
In den ersten 3 Minuten nach dem Einschalten der Netz-
spannung befindet sich der Fußbodenheizungsaktor im
Anlernmodus, sofern er noch nicht angelernt wurde.
Weitere Informationen zum Anlernen finden Sie im nach-
folgenden Abschnitt.
In den ersten 10 Minuten nach dem Einschalten der
Netzspannung befindet sich der Fußbodenheizungsak-
tor im Startmodus. In dieser Zeit werden alle Heizzonen
angesteuert. Signalisiert wird dies durch das dauerhafte
Leuchten der Kanal-LEDs.
In den folgenden 20 Minuten werden die Ventile über
eine 2-Punkt-Regelung betrieben, d. h. ein Unterschrei-
ten der Soll-Temperatur führt zum Einschalten des Ven-
tils, ein Überschreiten zum Abschalten. Nach Ablauf der
20 Minuten werden die Ventile über eine PI-Regelung mit
PWM-Ausgang betrieben (Normal-Betrieb).

20
Inbetriebnahme
6.4 Anlernen
Bie lesen Sie diesen Abschni erst vollständig,
bevor Sie mit dem Anlernen beginnen.
Damit der Fußbodenheizungsaktor in Ihr System integ-
riert werden und mit anderen Geräten kommunizieren
kann, muss er zunächst angelernt werden.
Sie können den Fußbodenheizungsaktor entweder direkt
an Homematic IP Geräte (wie bspw. an den Wandthermo-
staten oder an die Multi IO Box) oder an den Homematic IP
Access Point anlernen. Beim direkten Anlernen erfolgt die
Konfiguration am Wandthermostaten und beim Anlernen
an den Access Point über die HomematicIP App.
6.4.1 Anlernen an den Homematic IP Wandthermo-
staten
Halten Sie beim Anlernen einen Mindestabstand
von 50cm zwischen den Geräten ein.
Sie können den Anlernvorgang durch erneute
kurze Betätigung der Systemtaste (A) abbrechen.
Dies wird durch ein rotes Aufleuchten der LED (A)
bestätigt.
Wenn kein Anlernen erfolgt, wird der Anlernmo-
dus automatisch nach 3 Minuten beendet.
