Flextherm Greencable mat series User manual

SPREAD THE WARMTH

LA CHALEUR HUMAINE

EL CALOR HUMANO

INSTALLATION GUIDE

GUIDE D’INSTALLATION

GUÍA DE INSTALACIÓN

2Green Cable Mat

Installation Guide

Congratulations, you are now a FLEXTHERM customer. For the best possible

installation, please read the following guide before you begin. Ensure that

the installation is in accordance with the current construction standards in

your region.

This product was designed to be installed under ceramic and natural

stone floor coverings only. The Green Cable Mat is made of a self-

adhesive mesh on which a heating cable of 3W per linear foot, at a

regular spacing of 7.6 cm (3 in), is fixed. This product is recommended

for installation in square or rectangular shaped rooms. For rooms of irregular

shape, we recommend our Green Cable Surface to obtain better results. More

information can be found by visiting us online at www.flextherm.com or by

contacting us by phone at 1-800-353-9843.

The FLEXTHERM Green Cable Mat can be used as a main source of heating

(provided the heat loss of the room does not exceed the energy capacity of

the installation) or as an added touch of comfort at your feet. The maximum

ambient and floor temperature that can be attained is dependent on

the temperature outside, the insulation of the room including the floor’s

insulation, window coverage, type of floor covering used, etc. To learn more

about the performance that can be attained by the system in your particular

installation, refer to a construction professional, an architect or an engineer.

This system is designed and approved for indoor heating in wet or dry

environments, subject to local electrical standards.

For any additional information, please consult your authorized FLEXTHERM

dealer.

HEATING CABLE, SERIES TYPE G AND W CANADA,

TYPE C USA

This mat is an electrical appliance and should be installed according the

local and/or national electrical codes. Its installation should be entrusted to a

qualified electrical professional where required by law.

Required materials and tools for installation

In order to install the system, you will need the following items:

1. FLEXTHERM Green Cable Mat kit, including: mat and installation guide.

2. FLEXTHERM thermostat and floor probe, sold separately.

3. Expanded electrical connection box.

4. Protective plate for the wall sill plate.

5. Appropriate multimeter.

6. Megohmmeter.

7. Various tools: measuring tape, calculator, marker, screw driver, tools to

groove the sub-floor, fish cords (to raise the cables in the wall), scissors for

the mesh and electrical tape.

8. Vacuum cleaner, broom, pail of water and sponge.

9. Cardboard or other light material (to put the tools on).

Though the mesh is self-adhesive, if required you may solidify its installation

with the help of staples or hot glue.

WARNING: Under no circumstance should the heating cable integrated in

the mesh be damaged, pierced or held in place through the use of staples;

the functionality of the floor heating system will be compromised. Only the

mesh can be stapled.

Floor surface preparation

General instructions

IMPORTANT: The sub-floor must respect the established

construction standards to ensure that it is stable enough to

support ceramic tile, natural stone or self-levelling

underlayment. Refer to Tile Council of North America

publications for installation standards (www.tileusa.com).

Always check with the sub-floor material manufacturer to ensure

compatibility with floor heating systems. Whatever the selected sub-floor,

the floor surface must be clean, flat, smooth, and free of protruding nail or

screw heads or other materials that may damage the cable integrated in the

mesh. Always ensure that the selected sub-floor is compatible with mortars

or self-levelling underlayments.

Compatible sub-oors

Plywood and Cement Board

FLEXTHERM floor warming and heating systems are installed directly on a

plywood surface and cement board without any specic oor preparation,

other than the general instructions mentioned above.

Structural concrete slab (condo tower)

FLEXTHERM strongly recommends insulating the concrete slab on the

surface, between the slab and the heating cable, in order to limit heat loss

in the concrete slab and around the perimeter of the room where the cable

is installed. (It is important to always refer to the building code relating to a

slab’s insulation).

Concrete slab on an existing oor (basement, single family home)

For non-insulated slabs, FLEXTHERM strongly recommends insulating the

concrete slab on the surface in rooms where a cable is being installed.

For insulated slabs, in cases where only parts of the slab will be heated, it

is recommended to insulate the slab on the surface in those areas. (It is

important to always refer to the building code relating to a slab’s insulation).

Ceramic

Refer to the mortar or self-levelling underlayment manufacturer to

adequately prepare the sub-floor to ensure proper adhesion.

Acoustic Membrane

Install the membrane following the manufacturer recommendations. The

heating mat is to be installed on top of the membrane which must be

properly glued to the sub-floor prior to installing the mat.

Anti-fracture Membrane

The heating mat is generally installed on top of the membrane. However,

certain manufacturers recommend that the mat be installed under the

membrane. Always check with the manufacturer prior to proceeding with

the installation.

Mortar Bed (Sand Coat)

The Green Cable Mat and the floor probe must be installed on top of the mortar

bed. To ensure the adhesion of the mat, the mortar bed must be smoothed

with a flat trowel in order to obtain a surface that is smooth and uniform, not

granular. If the surface is too granular, glaze the mortar bed with mortar.

YOUR SAFETY IS IMPORTANT TO US

This guide contains instructions regarding safety as well as precautions to take to ensure a compliant and successful

installation. Please pay special attention to this symbol and follow any instruction given.

Green Cable Mat

Installation Guide

Scratch Coat

To avoid any risk of damage, always glaze the mesh to obtain a smooth

surface, prior to installing the heating mat.

Room measurements verication

IMPORTANT: Accurate measurements are the key to a

successful installation. Verify your measurements in order to

ensure that you have the proper length mat for the project

(Picture 1).

Picture 1

IMPORTANT: Never connect a cable while it is on the spool. To

test the cable, follow the “Mat verification” procedure.

Mat verication

The cellophane packaging on the FLEXTHERM Mat warrants the integrity of

the product. The cable cannot be returned if the seal is broken. As a quality

assurance measure, each mat has been subjected to a 1,500 V dielectric test

and a resistance test.

Before removing the cellophane and installing the system, you should test

the insulation and resistance of the cable integrated in your mat to ensure

product conformity. You will have to verify the product integrity two more

times during the installation: once the mat is secured to the floor and once

the flooring is installed. These tests are conducted three times to make

certain that no damage has been caused to the cable during the different

stages of installation.

Resistance verication

Use an appropriate multimeter to measure the resistance between the black

leads. If an automatic multimeter is used the reading will be taken instantly.

If the multimeter is not automatic, set it to 200 Ω for a cable under 200 Ω or

at the higher value for a cable over 200 Ω. The resistance value of the cable

is indicated on the label attached to the end of the cold lead. Compare the

test result with the resistance indicated on the label. Record the results on

the limited warranty card. The reading should be similar to the resistance

indicated on the mat label (± 10%) (picture 2).

Picture 2

The cable’s resistance was established in an environment at 20 °C (68 ˚F). If

you obtain a reading that does not correlate with these parameters contact

FLEXTHERM customer service at 1-800-353-9843.

Insulation verication

Use a megohmmeter to verify the integrity of the cable insulation. Connect

the instrument’s black cable to the system ground wire (the green lead) and

the red cable to one of the the heating elements (black leads) and then send

a 1,000 V current (picture 3). The result should read “infinite” ohms. Should

there be a current leakage between the heating element and the insulation,

the instrument will indicate a result between 0 - 500 MΩ.

Picture 3

Record the results

IMPORTANT: Record the results obtained for these two tests

on the limited warranty card every time you perform them:

before removing the cellophane packaging, after the mat is

secured to the floor and after the flooring is installed. These

results must be recorded on the limited warranty card in order

to preserve the system’s limited warranty.

Should the results obtained not comply with the mat specifications, do

not remove the cellophane packaging and contact FLEXTHERM customer

service at 1-800-353-9843.

Preliminary electrical installation

Circuit

Floor heating systems should be connected to electrical circuits dedicated

to heating. The amperage drawn by the mat, as indicated on the product

label, will determine the required circuit intensity. Please take note that the

maximum load that can be supported by the FLEXTHERM thermostat is 15

A. More than one circuit will be necessary should the system require more

than 15 A. For a load greater than 15 A, use the appropriate number of

expansion units. A FLEXTHERM thermostat can control an unlimited number

of expansion units.

For further information regarding their connection please refer to the

literature included with those products, also available on the FLEXTHERM

web site at www.flextherm.com.

Electrical connection box

Determine where the thermostat connection box will be installed. It should

be in an accessible location and at an appropriate height in the room where

the system will be installed.

Use an expanded connection box or a 4 in x 4 in box for the system

connection (plan one connection box for each 15 A circuit). A 2.1 m (7ft)

cold lead, used to make the electrical connection to the thermostat, is

located on one end of your FLEXTHERM Mat.

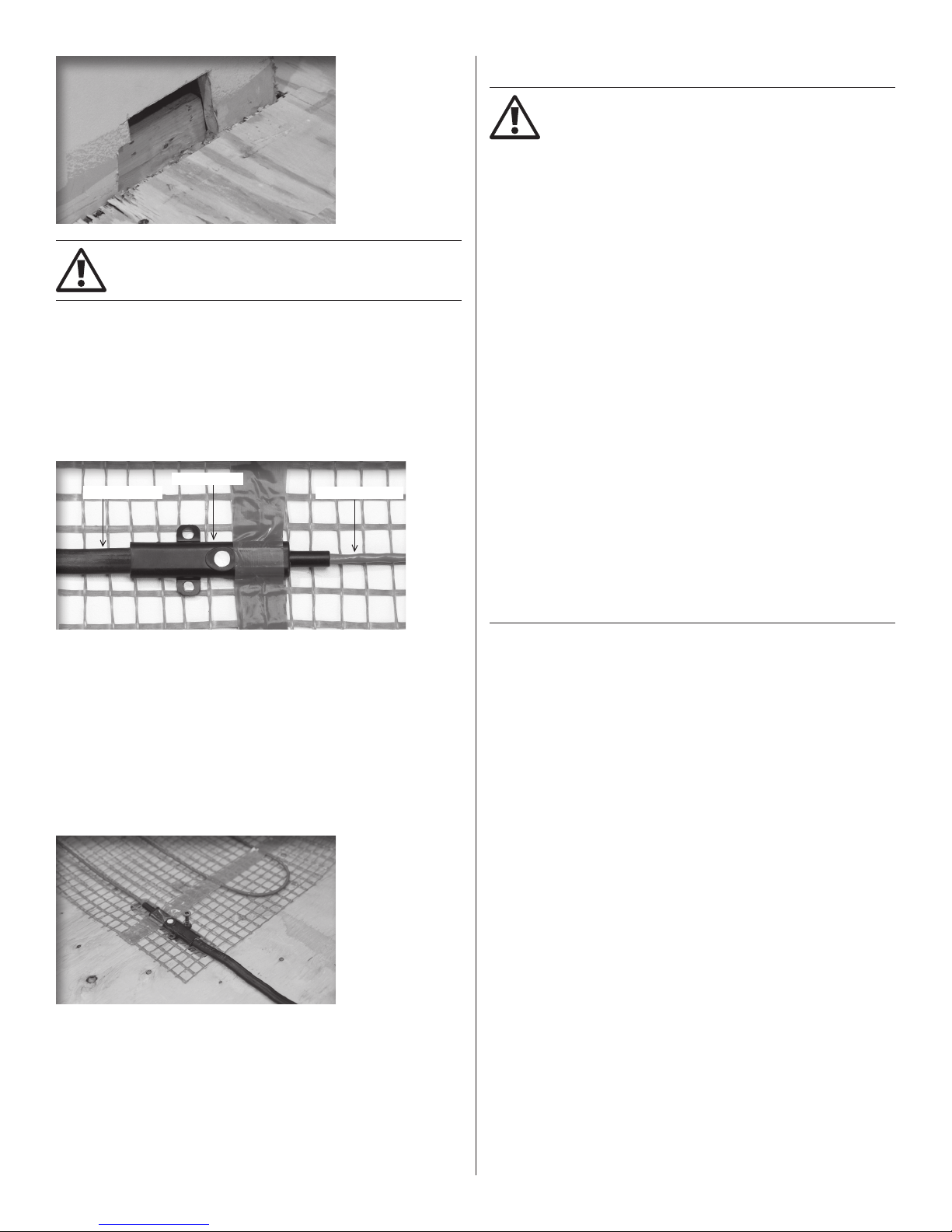

Drill a hole on the wall sill plate under the electrical connection box location.

Clear the hole of wood chips (picture 4). This hole will allow the cold lead and

the floor probe wires to be passed to the electrical connection box.

4Green Cable Mat

Installation Guide

Note: the floor probe is included in the thermostat kit.

Picture 4

IMPORTANT: Connect the cable to the thermostat only once

the cable has been installed and covered.

Note: Keep ends of heating devices and kit components dry before and

during installation.

Cold lead

The cold lead is the non-heating portion of the heating cable. It is fished/

run through the wall and is used to make the connection to the thermostat.

You will recognize the cold lead as it is a flat black cable connected to the

heating cable (green) through the mechanical joint (picture 5).

Cold lead

Mechanical joint

Heating cable

Picture 5

Just like the heating cable (integrated in the mat), the mechanical joint must

be installed/secured to the floor and covered with the selected mortar or

self-levelling underlayment. Since the joint’s diameter is greater than that

of the mat, it will be inserted into a groove in the sub-floor in order to avoid

unevenness when the floor covering is installed.

Determine and mark the location where the mechanical joint will be

fastened to the sub-floor. With the appropriate tools, make a 6 mm (1/4 in)

groove in the sub-floor. Remove all debris caused by this operation to avoid

potential damage to the cable. Glue or screw the cable’s mechanical joint

into the groove (picture 6). In a multiple mat installation, repeat these steps

for each mat installed.

Picture 6

Mat installation

IMPORTANT! INSTALLATION GUIDELINES

• The heating part of the mat will be installed at a minimum

distance of:

- 13 to 25 mm (1/2 to 1 in) from the base (underside) of

a counter, fixed furniture, steps, patio doors, baths or

showers;

- 5 cm (2 in) from any walls;

- 15 cm (6 in) from toilet drains;

- 20 cm (8 in) from any other heating system, floor or wall

mounted (this does not apply to convection type heating

appliance).

• The cable must be spaced at least 13 mm (1/2 in) from any

exposed combustible surface.

• The heating cable integrated in the mesh (mat) should at no

time be overlapped, crossed, cut, shortened nor modified.

• The spacing between the runs of mat must remain

unchanged throughout the installation.

• The entire heating portion of the mat (including the

mechanical joint) must be secured to the floor and covered

with mortar or self-levelling underlayment. The heating mat

should never be, under any consideration, installed in/on

walls.

• The system should not be installed under fixed furniture or

where air does not flow freely. It should never be installed in

closets, over walls or partitions nor over cabinets.

• The heating mat should never be installed over an expansion

joint.

• The installation of the system should not be performed in an

environment where ambient air temperature is under 0 °C

(32°F).

Installation plan

Above all, plan your installation while taking into account the above

mentioned guidelines. It is recommended to make an installation plan in

order to foresee directional changes, obstacle skirting, buffer zones, etc.

Buffer zones are areas that are not essential to heat (i.e. behind the toilet,

behind a door, or any other low traffic area) that can accommodate any

excess mat.

Using a marker, draw the obstacles to be bypassed directly onto the sub-

oor. Plan the installation to t the entire mat in the room. The heating mat

should not extend beyond the room or area in which it originates. Plan

on ending your installation in a buffer zone to use any excess mat, while

respecting the installation guidelines.

If multiple mats are required for the installation, each run of the mat should

be carefully planned to ensure that the installation guidelines are always

met.

It is possible the mat will not cover the entire surface area of the room. You

can add a 3W Green Cable Surface and gauges to your installation, making

sure you use the same 3 in spacing as the mat.

Note: Under no circumstance should the Green Cable Surface be installed

over the mat.

Green Cable Mat

Installation Guide

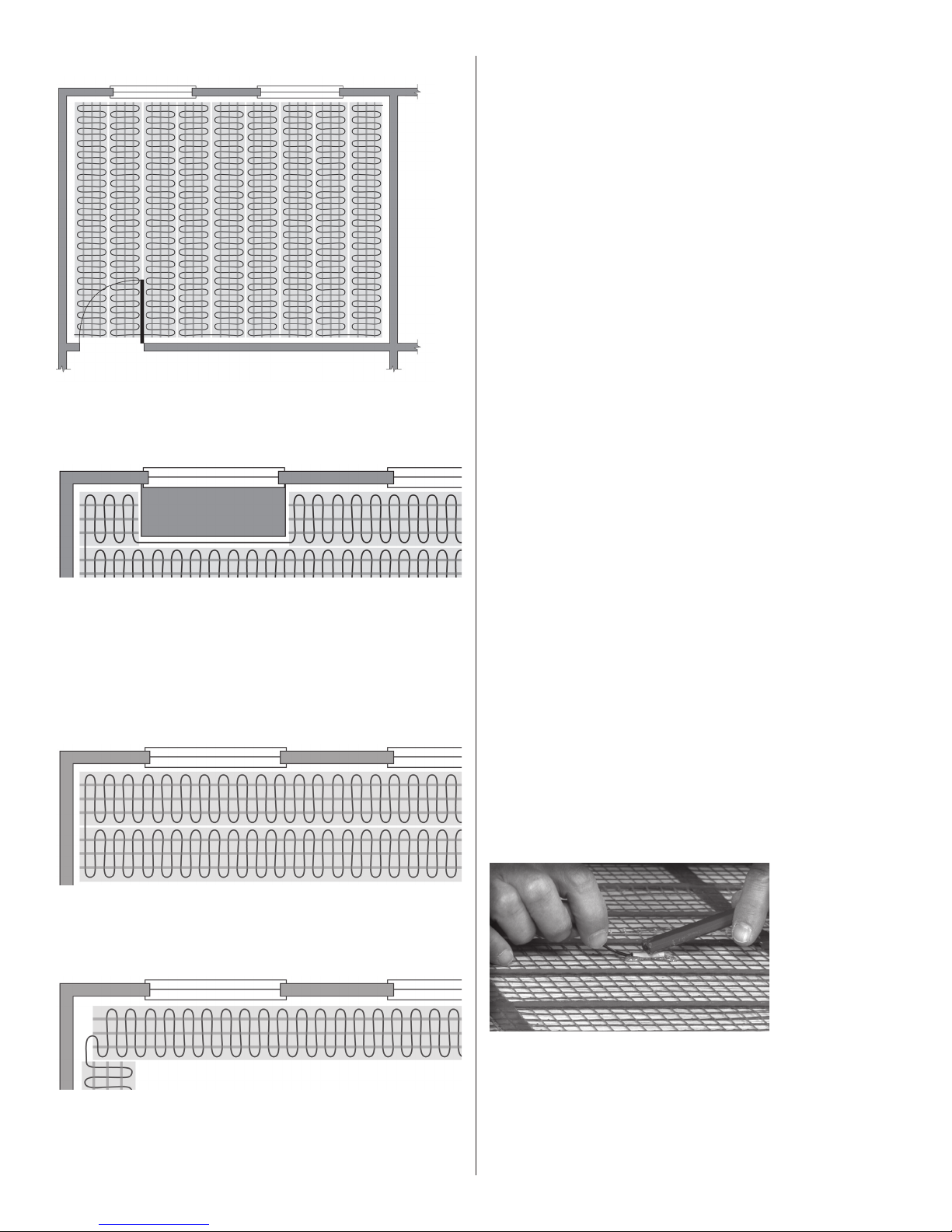

Square or rectangular room

1. Plan your installation taking into account that the mat is 24 in wide.

Starting the installation and skirting around an obstacle

1. Free the required length of cable from the mesh, taking great care not to

damage it.

2. Install the free portion of the cable on the floor using the cut pieces of

mesh or hot glue (Do not touch the cable with the tip of the glue gun).

3. Always maintain the same 7.6 cm (3 in) spacing as the cable integrated to

the mesh.

Turning 180°

1. Cut the mesh, taking great care not to cut or damage the cable.

2. Turn the roll 180° and unroll in the opposite direction.

Turning 90°

1. Free one run of the cable from the mat, taking great care not to damage it.

2. Install the free portion of the cable on the floor using the cut pieces of

mesh or hot glue (do not touch the cable with the tip of the glue gun).

3. Make sure the 7.6 cm (3 in) spacing between cables is observed in all

directions and that the spacing to the wall is consistant.

Object

4. A small cold spot will result from this operation. Make sure it is by the wall

in a low traffic area.

Installation of the heating mat

Your FLEXTHERM floor heating mat is manufactured with a self-adhesive

mesh which will facilitate the installation.

Based on your installation plan, run your floor heating mat in the lengths

required, cutting the mesh (careful not to cut/damage the heating cable) in

the appropriate locations.

Apply light pressure to ensure adhesion of the mat to the floor throughout

the installation. Avoid removing the mat once it has been pressed to the

floor.

If need be, stabilise your installation with staples or hot glue. At no time

should you ever staple the heating cable itself. This will jeopardise the

functionality of your system. Only the mesh should be stapled or glued.

Wet environment installation

The Green Cable Mat can be installed in a wet environment such as a

European style shower floor or sauna with ceramic or natural stone floor.*

However, additional precautions must be observed.

• The thermostat must be located at least 1 m (3 ft 3 in) away from the wet

zone so that it cannot be reached by a person in that area.

• The shower must have its own cable.

• Drill the hole in the wall 15 cm (6 in) above the floor to avoid the waterproof

membrane.

• The installation must be performed in accordance with all other instructions

mentioned throughout this guide, such as minimum distance from the

drain, installation of the cable in walls is strictly forbidden, etc.

* Applications must be validated with local and/or national electrical codes

Floor probe installation

Install the thermostat probe wire centered between the heating cables at a

distance of 30 to 60 cm (1 to 2 ft) within the heated zone. Do not cross the

probe wire over any heating cables. The probe should be placed in a neutral

location, far from any other heating or cooling sources (picture 7).

Picture 7

Once the probe installation is complete, verify its integrity with an

appropriate multimeter (refer to the thermostat installation guide for more

details).

6Green Cable Mat

Installation Guide

Please note that the following instructions do not represent a complete

flooring installation guide. They only pinpoint the basics to be observed

while installing over a floor heating system. Always follow the flooring

manufacturer’s directions in regards to the use of their products.

Compatible oor coverings

FLEXTHERM’s Green Cable Mat is only compatible with ceramic and natural

stone floor coverings.

Floor covering installation techniques

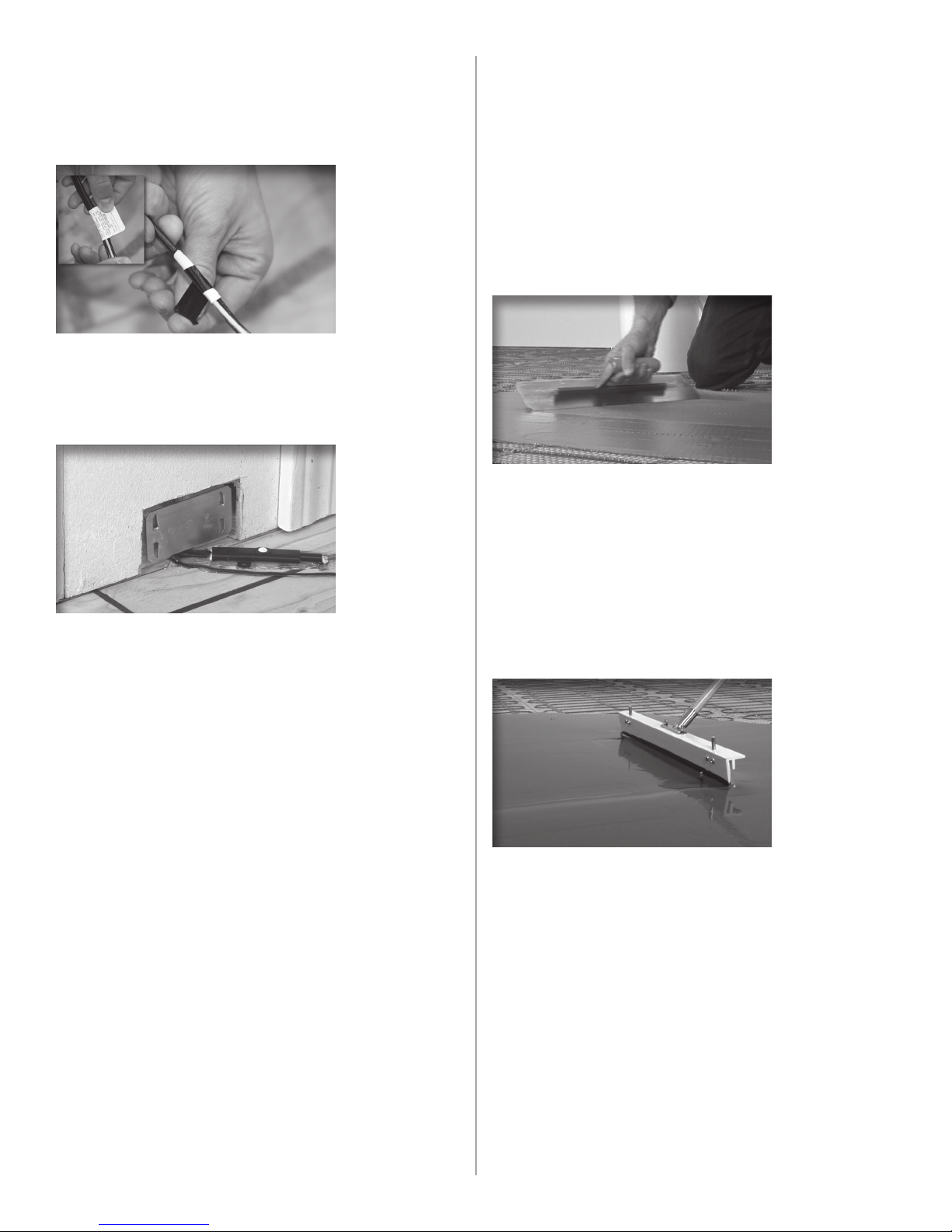

1. Polymer-modied Mortar Glazing Technique (picture 10)

Picture 10

This technique involves glazing the cables with the same type of mortar that

will be used for the floor covering. A thin layer of polymer-modified mortar is

spread over the mat (in the same direction as the wire) with a flat trowel. Pull

the trowel at a 45° angle using a little pressure. Spread the mortar in a way

that the space in between the cables is fully filled.

Once the glaze is set, proceed with the installation of the tile as per the

manufacturer’s recommendations.

2. Polymer-modied Self-levelling Underlayment Glazing Technique

(picture 11)

Picture 11

Since the mat has a tendency to float on the self-levelling underlayment

ensure that it is well secured to the floor surface (sub-floor).

Using a smooth scraper spread a thin layer of self-levelling underlayment.

Once the underlayment is set, proceed with the installation of the floor

covering as per the manufacturer’s recommendations.

General guidelines for mortars and

self-levelling underlayments

Whatever the selected technique the heating mat, as well as the mechanical

joint and floor probe must be completely embedded in the mortar or self-

levelling underlayment. FLEXTHERM generally recommends 6 to 10 mm (1/4

to 3/8 in) of mortar or self-levelling underlayment covering the mat.

WARNING: The floor covering must be in direct contact with

the mortar or self-levelling underlayment material that

encases the heating mat. Do not elevate the floor above the

concrete mass below: air gaps will act as insulating agents and

would prevent the heat from reaching the flooring.

Securing the cold lead to the connection box

To make it easier to pass the cold lead through to the connection box wrap

the label around the cable (picture 8).

Picture 8

Tape the label around the cold lead with electrical tape to hold it in place.

The cable identification label must remain on the cable. Removing it will

automatically void the mat’s limited warranty. With the fish cord, slide the

cold lead through the wall and pull it into the connection box. Secure the

cable to the box connector hub. Install a protective plate at the bottom lathe

of the wall (picture 9).

Picture 9

Mat verication

Once the mat installation is completed, verify the cable’s integrity as

explained in the “Mat Verification” section. Record the results on the limited

warranty card. Should the cable have been damaged during installation, do

not install the flooring. Immediately contact FLEXTHERM customer service at

1-800-353-9843.

System protection

In the time elapsed between the installation of the mat and the installation

of the flooring, protect the mat with cardboard or similar soft material and

restrict access to the area. A more rigid material (such as plywood sheeting)

could damage the cable integrated to the mat. It is recommended to take

photographs of the mat installation before installing the flooring. These

pictures will prove that your installation meets all the standards and written

instructions and will be a useful reminder should you renovate in the future.

Floor covering installation

General overview of the various techniques

Once the mat has been installed and tested, proceed to the application of

the mortar or self-levelling underlayment and the installation of the floor

covering.

FLEXTHERM’s heating mat is compatible with most high-grade polymer-

modified mortars and can also be embedded in high-grade polymer-

modified self-levelling underlayments. Please refer to the manufacturer’s

recommendations in regards to the use of their product with oor heating

systems.

FLEXTHERM proposes two installation techniques: the mortar glazing

technique and the self-levelling underlayment glazing technique.

Green Cable Mat

Installation Guide

WARNING: PRECAUTIONS TO TAKE WHILE INSTALLING THE

FLOORING

When mortar is used, never hit the trowel on the heating cable

to remove excess mortar from the trowel: the cables could

be damaged. Use a sponge or a wet cloth to remove excess

cement as you install the tile: do not use a utility knife or the

edge of your trowel. These tools could damage the heating

cable. During all operations, lay tools and materials (buckets,

etc.) on a piece of cardboard instead of directly on the cables.

Note regarding the oor stability

Floor stability will vary according to the type of flooring installed and its

components. Mortar manufacturers and the Tile Council of North America

(TCNA) strongly recommend the use of expansion joints on the perimeter

of the room and obstacles as well as across the room (reference TCNA article

EJ-171).

Should you require more information regarding tile installation or sub-floor

construction, contact the TCNA (www.tileusa.com).

Mat verication

Once floor covering installation is complete, verify the mat’s integrity one

more time, as described in the “Mat Verification” section at the beginning of

this guide. Record the results on the warranty card.

Connection to the thermostat

DANGER: SEVERE RISK OF ELECTROCUTION

Turn off the power of the designated electrical circuit prior to

connecting the system controls.

Compatible thermostats

Use FLEXTHERM thermostats to operate the system. These thermostats

are equipped with a class A ground fault circuit interrupter (GFCI) that will

protect the system in case of fault. To preserve the system’s warranty the use

of a thermostat equipped with a class A GFCI (5 mA) is required.

Single-circuit installations

Connect the system’s green wire (ground) to the terminal in the connection

box. Proceed as per the instructions in the FLEXTHERM electronic thermostat

installation manual. Identify the circuit on the electrical panel.

Multiple-circuit installations

Should your installation require more than one circuit, you will need one

thermostat, one master/expansion conversion kit, and the appropriate

number of expansion units, as indicated in the “Preliminary Electrical

Installation” section. For their connection, refer to the instruction guide

provided with the FLEXTHERM thermostat and the FLEXTHERM master/

expansion conversion kit. Identify the circuits on the electrical panel.

Keep installation and user guides

Please keep the thermostat instructions in a safe place for future reference.

System start-up

Curing period

Do not turn your system on immediately. The system can be operated

only after the mortar or self-levelling underlayment has completely cured.

This waiting period is essential to ensure that the mortar or self-levelling

underlayment is properly set. Refer to your manufacturer’s instructions to

verify the curing time for the product you are using (generally 28 days).

Use of rugs

Do not lay a rug on a floor equipped with a heating system. The heat that

would get trapped could alter your rug or your flooring. The use of a bath

mat is acceptable, as long as it is removed from the floor once the bath

period is over. For the same reason, furniture under which air cannot freely

circulate should not be placed on flooring under which there is a floor

heating system.

Repair

Should the flooring need repair, proceed with caution. Always turn off the

power supply and remove the piece of flooring that needs to be repaired. In

the case of ceramic or natural stone floors, gently scrape the grout around

the tile to be replaced to a maximum depth of 3 mm (1/8 in), and break

the tile with a hammer starting from the center (do not use excessive force

which could damage the cable). Without damaging the cable, carefully

remove the mortar with a chisel or a scraper.

Should the cable be damaged in the process and/or the GFCI be set off,

the system is out of service and should not be activated. THE CABLE CAN

BE REPAIRED. A repair kit (product code: FSK-03) is available from your

FLEXTHERM dealer.

Never attempt to repair a cable located in a wet area. Contact FLEXTHERM

customer service at 1-800-353-9843.

FLEXTHERM’s Floor Warming and Heating System is maintenance free.

Should it stop heating, immediately contact FLEXTHERM customer service at

1-800-353-9843.

Limited warranty

The Green Cable Mat bears a 25 year limited warranty. Please

refer to the FLEXTHERM Warranty Statement inserted in this

document for complete details.

Return the completed Warranty Registration Card (with the results of the

three cable verifications - resistance and insulation) in order to preserve the

Limited Warranty of your system.

8Guide d’installation Trame Cable Vert

NOUS NOUS SOUCIONS DE VOTRE SÉCURITÉ

Ce guide contient des instructions concernant la sécurité ainsi que des précautions à respecter afin que votre

installation soit conforme et bien réussie. Veuillez accorder une attention particulière aux instructions présentées

avec ce symbole et observer toutes les directives s’y rattachant.

Bienvenue parmi les clients FLEXTHERM. Afin que l’installation soit des plus

réussies, bien lire ce guide d’installation avant d’entreprendre les travaux.

S’assurer que l’installation respecte les normes de construction de votre

région.

Ce produit a été conçu pour être installé exclusivement sous des

revêtements de céramique ou de pierre naturelle. La Trame chauffante

de FLEXTHERM est composée d’un substrat autocollant sur lequel est

fixé un câble chauffant de 3W/pi linéaire à un espacement régulier de

7,6 cm (3po). Son utilisation est recommandée pour des pièces carrées ou

rectangulaires. Pour des pièces de forme irrégulière ou qui comportent des

obstacles, vous obtiendrez de meilleurs résultats en utilisant notre Câble

Vert Surface. Pour de plus amples informations, s’il vous plait vous référez à

notre site web www.flextherm.com ou contactez le service à la clientèle au

1-800-353-9843.

Ce système peut être utilisé comme source de chauffage principal (pour

autant que la déperdition de chaleur de la pièce n’excède pas les capacités

énergétiques de l’installation) ou d’appoint. La température maximale que

peut atteindre le plancher et l’air ambiant de la pièce dépend de divers

facteurs, tels la température extérieure, l’isolation de la pièce, dont celle

du plancher, la fenestration, le revêtement sélectionné, etc. Pour connaître

la performance qui pourra être atteinte dans votre cas, consulter un

professionnel de la construction, un architecte ou un ingénieur.

Ce système a été conçu et est approuvé pour faire du chauffage de local

intérieur en environnement sec et mouillé, là où le code électrique le

permet.

CÂBLE CHAUFFANT ÉQUIPÉ EN SÉRIE

TYPE G ET W CANADA, TYPE C ÉTATS-UNIS

Le câble et/ou trame est un produit électrique et doit être installé en

conformité avec le code local et/ou national de l’électricité. Son installation

doit être confiée à une personne qualifiée là où la loi l’exige.

Matériel et outils requis pour l’installation

du système

1. Ensemble de trame chauffante FLEXTHERM, incluant le guide

d’installation.

2. Thermostat et sonde de plancher FLEXTHERM, vendus séparément.

3. Boîte électrique de type expansé.

4. Plaque protectrice pour la lisse basse du mur.

5. Multimètre approprié.

6. Mégohmmètre.

7. Divers outils : ruban à mesurer, calculatrice, marqueur, tournevis, outil

pour pratiquer une rainure au sous-plancher, cordes (pour passer les fils

dans le mur), ciseau pour la trame et ruban électrique.

8. Aspirateur et balai, seau d’eau et éponge.

9. Carton ou autre matériau léger similaire (pour y déposer les outils).

Bien que la trame soit autocollante, au besoin vous pouvez solidifier son

installation à l’aide de broches ou colle chaude.

AVIS : En aucun cas le câble chauffant intégré dans la trame ne doit être

abîmé, percé, ou tenu en place à l’aide des broches; la fonctionnalité de

votre système de plancher chauffant en serait compromis.

Préparation de la surface de plancher

Indications générales

IMPORTANT : Le sous-plancher doit respecter les normes de

construction établies afin qu’il soit assez ferme pour recevoir

de la céramique ou de la pierre naturelle. Se référer aux

publications du Tile Council of North America pour les normes

d’installation (www.tileusa.com).

Toujours s’assurer auprès du fabricant des matériaux utilisés dans la

construction du sous-plancher de la compatibilité de ceux-ci avec les

systèmes de planchers chauffants. Quel que soit le support choisi, les

surfaces se doivent d’être propres, planes, lisses, libres de têtes de clous, de

vis ou de tout autre détritus pouvant représenter un danger pour la trame.

De plus, le sous-plancher sélectionné doit être compatible avec le ciment-

colle ou la sous-finition autolissante.

Supports compatibles

Contreplaqué et panneaux de béton

Les systèmes de planchers chauffants FLEXTHERM s’installent sur le

contreplaqué et les panneaux de béton sans préparation particulière, mises

à part les indications générales mentionnées plus haut.

Dalle de béton structurale (tour à condos)

FLEXTHERM recommande fortement d’isoler la dalle de béton en surface,

entre la dalle et le câble chauffant, afin de limiter les déperditions de chaleur

dans la dalle de béton ainsi qu’au périmètre de la pièce où un câble est

installé. (Il est important de toujours se conformer au code du bâtiment en

ce qui concerne l’isolation des dalles de béton.)

Dalle de béton sur sol existante (sous-sol, maison unifamiliale)

Pour les dalles de béton non isolées, FLEXTHERM recommande fortement

d’isoler la dalle de béton en surface dans les pièces où un câble chauffant

est installé.

Pour les dalles de béton isolées, dans les cas où seulement des parties de la

dalle seront chauffées, il est recommandé d’isoler la dalle en surface pour

ces endroits. (Il est important de toujours se conformer au code du bâtiment

en ce qui concerne l’isolation des dalles de béton.)

De la céramique déjà en place

Se référer au fabricant de ciment-colle ou de sous-finition autolissante afin

de préparer le sous-plancher de façon adéquate et ainsi assurer une bonne

prise du ciment-colle ou de la sous-finition autolissante.

Membrane acoustique

Installer la membrane sur le sous-plancher selon les recommandations du

fabricant. La trame chauffante sera installée sur la membrane. S’assurer que

la membrane est bien collée au sol avant de procéder à la pose de la trame.

Membrane de pontage de ssures

Généralement, la trame chauffante sera installée sur la membrane.

Cependant, certains fabricants recommandent que la trame soit installée

sous la membrane. Vérifier auprès du fabricant avant de procéder à

l’installation.

Lit de mortier (Ciment sable)

La trame chauffante FLEXTHERM ainsi que la sonde de lecture de

température doivent être placées à la surface d’un lit de mortier. Le lit de

mortier doit être lissé avec une truelle plate de façon à obtenir une surface

uniforme, plane et non granuleuse afin d’assurer l’adhésion de la trame.

Guide d’installation Trame Cable Vert

Cependant, si la surface est trop granuleuse pour permettre une bonne

adhésion du produit, faire un ragréage au moyen de ciment-colle.

Le treillis préalablement ragréé

Toujours faire un ragréage du treillis, de façon à rendre la surface lisse, avant

d’installer la trame chauffante pour éviter tout risque de l’endommager. La

trame autocollante est fixée sur la surface ragréée.

Vérication des mesures

IMPORTANT : Afin de vous assurer d’avoir une trame de

longueur adéquate, vérifier les mesures de la pièce et

recalculer la surface nette à chauffer avant de procéder à

l’installation de la trame (figure 1).

Figure 1

IMPORTANT : Ne jamais brancher le câble lorsqu’il se trouve

sur la bobine. Pour tester un câble, suivre la procédure

«Vérification de la trame chauffante».

Vérication de la trame chauante

Le cello de la trame chauffante est garant de son intégrité. Afin d’assurer

la qualité du produit, chaque trame chauffante FLEXTHERM est vérifiée, en

usine, par un test résistif et un test diélectrique à 1 500 V.

Avant de retirer le cello et d’effectuer l’installation du système procéder à

la vérification du câble intégré dans la trame par un test de la résistance et

de l’isolation pour vous assurer de sa conformité. Il vous faudra refaire ces

vérifications une fois l’installation de la trame au plancher terminée et une

fois qu’elle sera recouverte par le revêtement de sol. La reprise de ces tests

a pour but de vous assurez qu’il n’y a pas eu de bris lors de ces différentes

étapes d’installation.

Vérication de la résistance

À l’aide d’un multimètre approprié tester la résistance entre les fils noirs. Si

un multimètre automatique est utilisé la lecture sera prise instantanément.

Si le multimètre n’est pas automatique, le régler à 200 Ω pour un câble de

moins de 200 Ω ou à la valeur supérieure pour un câble de plus de 200 Ω.

La valeur de résistance du câble se trouve sur l’étiquette qui est fixée au

bout du câble non chauffant. Comparer le résultat obtenu avec la résistance

indiquée sur l’étiquette. Inscrire les résultats obtenus à la lecture du test sur

la carte de garantie limitée. Vous devriez obtenir un résultat similaire à ce

qu’indique l’étiquette de votre produit (± 10 %) voir (figure 2).

Figure 2

La résistance du câble est établie dans un environnement à 20 °C. Si vous

obtenez une résistance hors de ces paramètres, contacter le service à la

clientèle de FLEXTHERM au 1-800-353-9843.

Vérication de l’isolation

À l’aide d’un mégohmmètre tester l’intégrité de l’isolation du câble de la

trame. Joindre le câble noir de l’appareil au fil de mise à la terre (fil vert) et le

câble rouge à un des conducteurs noirs et envoyer une tension de 1 000 V

(figure 3).

Figure 3

Si le câble est intègre, l’appareil lira une valeur à l’infini. Par contre s’il y a une

fuite de courant entre l’élément et l’isolation l’appareil lira une valeur entre

zéro et environ 500 MΩ.

Noter les résultats

IMPORTANT : Noter les résultats obtenus aux tests sur la carte

de garantie limitée chaque fois que vous les effectuez, soit

avant de briser le cello, après l’installation de la trame et après

la pose du revêtement de sol. Il est essentiel de noter ces

résultats afin de préserver la garantie limitée du système.

Si les résultats des tests ne sont pas conformes, ne pas retirer le cello

de la trame et contacter le service à la clientèle de FLEXTHERM au

1-800-353-9843.

Installation électrique préliminaire

Circuit

Les systèmes de planchers chauffants doivent être branchés sur un circuit

dédié au chauffage. La puissance de la trame est indiquée sur l’étiquette de

produit. Veuillez prendre note que l’intensité maximale que peux supporter

un thermostat FLEXTHERM est de 15 A. Si votre système requiert plus de

15 A vous aurez besoin de plus d’un circuit. Pour une charge de plus de

15 A, un système maître/esclave avec utiliser le nombre approprié d’unités

d’expansion est requis. Un thermostat FLEXTHERM peut contrôler un

nombre illimité d’unités d’expansion.

Pour plus d’information sur le branchement, veuillez vous référer à la

documentation incluse avec ces produits, aussi disponible offerte sur le site

web de FLEXTHERM au www.flextherm.com.

Boîte électrique

Déterminer l’endroit où la boîte de raccordement sera installée. Elle doit être

située dans un endroit accessible, dans la pièce où le système sera installé, à

une hauteur appropriée.

Utiliser une boîte de type expansé ou de type 4 po x 4 po pour le

branchement du système (prévoir une boîte par circuit de 15 A de charge).

Prendre note qu’une longueur de 2,1 m (7 pi) de câble non chauffant est

disponible à l’extrémité de la trame pour effectuer le raccordement.

Percer un trou sur la lisse basse du mur directement sous la boîte de

raccordement. Nettoyer le trou en retirant les copeaux de bois (figure 4). Ce

trou permettra de faire passer le ou les câble(s) non chauffant et le fil de la

sonde du plancher à la boîte de raccordement.

10 Guide d’installation Trame Cable Vert

Prendre note que la sonde est incluse dans la boîte du thermostat

FLEXTHERM.

Figure 4

IMPORTANT : Effectuer le raccordement seulement une fois

que le câble est installé et ragréé.

Attention : Conserver le bout du câble non chauffant (avec les fils

dénudés pour le raccordement au thermostat) au sec avant et pendant

l’installation.

Câble non chauant

C’est la partie non chauffante du câble qui passera dans le mur pour assurer

le branchement du système au thermostat. Le câble non chauffant est plat

et noir. Il est raccordé au câble chauffant par un joint mécanique (figure5).

Câble non chauant

Joint mécanique

Câble chauant

Figure 5

Tout comme la partie chauffante du câble, ce joint doit lui aussi être

installé sur le plancher et être recouvert de ciment-colle ou de sous-finition

autolissante. Puisqu’il est plus épais que la trame, il doit être inséré dans une

rainure pratiquée dans le sous-plancher afin d’éviter toute dénivellation lors

de l’installation du revêtement.

Localiser et marquer l’endroit où le joint mécanique sera fixé au sous-

plancher. Pratiquer une rainure d’environ 6 mm (1/4 po) dans le sous-

plancher à l’aide d’un outil approprié. Enlever tous les débris causés par

cette opération pour éviter tout bris du câble. Coller ou visser le joint du

câble dans la rainure (figure 6). Répéter cette opération si vous procédez à

l’installation de plus d’une trame.

Figure 6

Installation de la trame chauante

IMPORTANT :

Prendre note avant de procéder à l’installation que…

• La partie chauffante de la trame doit être installée à une

distance minimale de :

- 13 - 25 mm (1/2 - 1 po) de la base (du coup-de-pied) d’un

meuble ou d’une armoire fixe, d’une porte patio, d’une

marche de bain et d’une douche;

- 5 cm (2 po) d’un mur;

- 15 cm (6 po) d’un renvoi (toilette ou drain de fond);

- 20 cm (8 po) d’un appareil de chauffage fixé au plancher

ou en contact avec le plancher (ceci ne s’applique pas à un

appareil de type convecteur).

• Le câble doit être installé à au moins 13 mm (1/2 po) de

toute surface combustible exposée.

• Le câble chauffant de la trame ne peut être croisé, coupé,

raccourci ou modifié.

• L’espacement entre les passes de câbles doit être uniforme

en tout temps.

• La trame chauffante (incluant le joint mécanique) doit être

fixée au plancher et recouverte de ciment-colle ou de sous-

finition autolissante.

• En aucun temps, la trame chauffante ne peut être installée

dans le mur.

• Le système ne doit pas être installé sous des meubles fixes

ou à un endroit où l’air ne circule pas librement au plancher.

Il ne peut non plus être installé dans les placards, penderies,

sur les murs ou les cloisons, dans les plafonds pas plus que

sur les comptoirs.

• La trame ne doit pas être installée par-dessus un joint de

contrôle ou d’expansion.

• L’installation du système ne peut se faire à une température

ambiante en deçà de 0 °C (32 °F).

Plan d’installation

Avant toute chose, planifier l’installation en tenant compte des directives

précédentes. Il est recommandé de planifier son design d’installation afin

de prévoir les changements de direction, le contournement des obstacles,

les zones tampons, etc. Les zones tampons sont des endroits non essentiels

à chauffer (p. ex. sous un meuble-lavabo suspendu, derrière une porte, bref

tout endroit où l’on ne circule pas) qui servent à écouler tout excédent de

trame en cas de besoin.

Dessiner à l’aide d’un marqueur les obstacles à contourner directement sur

le sous-plancher. Planifier l’installation de la trame de sorte que celle-ci entre

entièrement dans la pièce : la trame ne doit pas se prolonger à l’extérieur

de la pièce dans laquelle elle est installée. Prévoir terminer votre installation

dans une zone tampon pour pouvoir disposer de tout excédent de trame en

respectant les consignes d’installation.

Si l’installation requiert plusieurs trames, planifier chaque départ de façon à

ce que les consignes d’installation soient toujours respectées.

Il est possible que la trame chauffante FLEXTHERM ne couvre pas en totalité

la superficie de la pièce. Vous pouvez combiner une trame et compléter

l’installation avec le Câble Vert Surface 3W et des gabarits en respectant un

espacement identique à celui de la trame.

Note : En aucun temps le Câble Vert Surface ne doit être installé par-

dessus la trame.

Guide d’installation Trame Cable Vert

avec le bout du pistolet à colle chaude).

3. Toujours respecter l’espacement de 7,6 cm (3 po) entre les câbles dans

toutes les directions et respecter l’espacement au mur.

4. Une petite zone froide résultera de cette opération. La positioner près du

mur à un endroit où il n’y a pas de circulation.

Pose de la trame chauante

Votre trame FLEXTHERM est fabriquée avec un substrat autocollant qui

facilitera l’installation.

Selon votre plan d’installation, dérouler la trame à la longueur requise et

couper le substrat aux endroits appropriés sans couper/endommager le

câble chauffant.

Appliquer une légère pression pour faire adhérer la trame au plancher tout

au long de l’installation. Éviter autant que possible de décoller la trame une

fois qu’elle est en place.

Au besoin, stabiliser votre installation à l’aide de broches ou de colle

chaude. Vous devez en aucun cas brocher le câble chauffant; cette action

compromettra le bon fonctionnement de votre système. Seul le substrat

peut être broché.

Installation dans un environnement mouillé

La Trame Câble Vert peut être installée dans un environnement mouillé, tel

qu’un plancher de douche de type européen ou un sauna avec plancher de

céramique ou pierre naturelle.* Des précautions supplémentaires doivent

cependant être prises :

• Le thermostat doit être installé à une distance minimale de 1 m (3 pi 3 po)

de la zone mouillée, de sorte qu’il ne puisse être atteint par une personne

dans cette zone.

• Vous devez installer une trame distincte dans la douche.

• Percer le trou dans le mur à 15 cm (6 po) du sol pour éviter la membrane

d’étanchéité.

• L’installation doit respecter les consignes stipulées dans ce guide, soit la

distance minimale du drain, l’interdiction de poser une trame chauffante

dans les murs, etc.

* Pour application, valider avec le code électrique local et/ou national.

Installation de la sonde

Installer la sonde de lecture du thermostat sur le plancher, centrée entre

deux fils chauffants. La placer à une distance de 30 à 60 cm (1 à 2 pi) à

l’intérieur de la zone chauffée, en prenant soin de ne pas chevaucher les

câbles chauffants. Placer la sonde dans un endroit neutre, loin de toute

source de froid ou de chaleur (figure 7).

Figure 7

À l’aide d’un multimètre approprié vérifier l’intégrité de la sonde (vous

référer au guide d’instructions du thermostat).

Pièce carrée ou rectangulaire

1. Planifier l’installation en tenant compte de la largeur de la trame qui est

de 24 po.

Début de l’installation et contournement d’obstacle

1. Libérer la longueur de câble nécessaire, en prenant bien soin de ne pas

l’abîmer.

2. Installer la portion de câble libre au sol en le fixant avec les bouts de

substrats coupés ou de la colle chaude (Veiller à ne pas toucher au câble

avec le bout du pistolet à colle chaude).

3. Toujours respecter le même espacement de 7,6 cm (3 po) que le câble sur

le substrat.

Tourner à 180°

1. Couper le substrat en prenant bien soin de ne pas couper ou abîmer le

câble.

2. Tourner le rouleau à 180° et repartir dans la direction opposée.

Tourner à 90°

1. Libérer une passe de câble de la trame, en prenant bien soin de ne pas

l’abîmer.

2. Installer la portion de câble libre au sol en le fixant avec les bouts de

substrats coupés ou de la colle chaude (Veiller à ne pas toucher au câble

Objet

12 Guide d’installation Trame Cable Vert

technique de ragréage au ciment-colle ou la technique de ragréage

avec sous-finition autolissante. Ces techniques de pose sont les plus

courantes. Prendre note que les indications qui suivent ne se veulent pas

des guides d’installation complets pour revêtement de sol mais indiquent

les particularités de pose lorsqu’il y a un système de plancher chauffant.

Toujours se référer aux directives du fabricant du revêtement de sol pour

connaître la technique de pose qu’il recommande.

La Trame Câble Vert de FLEXTHERM est compatible avec des revêtements de

sol de céramique et de pierre naturelle seulement.

Techniques de pose de revêtement de sol

1. Technique de ragréage avec ciment-colle modié aux polymères

(gure 10)

Figure 10

Cette technique implique un ragréage avec le même type de ciment-colle

que celui utilisé pour le carrelage. Étendre une mince couche de ciment-

colle modifié aux polymères directement sur la trame à l’aide d’une truelle

droite. Placer la truelle en angle de 45° en exerçant une légère pression et

en tirant dans le sens des câbles. Étendre le ciment-colle de façon à bien

combler les espaces entre les câbles.

Une fois le ciment-colle bien sec, poser le carrelage selon les

recommandations du fabricant.

2. Technique de ragréage avec sous-nition autolissante modiée aux

polymères (gure 11)

Figure 11

S’assurer que la trame chauffante est solidement collée au plancher et qu’elle

est bien stabilisée, pour éviter qu’elle flotte sur la sous-finition autolissante.

À l’aide d’un racloir sans dents, étendre minutieusement la sous-finition

autolissante. Une fois la sous-finition autolissante bien sèche, poser le

carrelage selon les recommandations du fabricant.

Instructions générales relatives aux ciments-colles et aux

sous-nitions autolissantes

Peu importe la technique choisie, la trame chauffante doit être entièrement

recouverte de ciment-colle ou de sous-finition autolissante, incluant le

joint mécanique. La sonde doit également être enfouie dans la couche

de ciment-colle ou de sous-finition autolissante. De façon générale,

FLEXTHERM recommande de recouvrir la trame d’une couche de ciment-

colle ou de sous-finition autolissante, variant entre 6 et 10 mm (1/4 et

3/8po) d’épaisseur.

Acheminement du câble non chauant à la boîte

de raccordement

Pour faciliter l’aiguillage, enrouler l’étiquette autour du câble non chauffant.

Coller l’étiquette au moyen de ruban électrique, afin qu’elle reste enroulée

autour du câble (figure 8).

Figure 8

Laisser l’étiquette d’identification sur le câble. La retirer annulera la garantie

limitée. Glisser le câble non chauffant et la sonde dans le mur à l’aide de

cordes. Tirer jusqu’à ce que les câbles entrent dans la boîte de raccordement.

Fixer les câbles au collet de la boîte, dégager la sonde en dehors de la boîte.

Installer une plaque protectrice sur la lisse basse du mur (figure 9).

Figure 9

Vérication de la trame chauante

Une fois l’installation terminée, vérifier à nouveau l’intégrité de la trame

chauffante tel qu’expliqué à la section « Vérification de la trame chauffante».

Noter le résultat des tests sur la carte de garantie limitée à l’endroit prévu à

cet effet. Si un bris est survenu pendant l’installation, ne pas procéder à la

pose du revêtement. Contacter plutôt le service à la clientèle de FLEXTHERM

au 1-800-353-9843.

Protection du système

Entre l’installation et la pose du revêtement, protéger la trame avec un

carton ou un matériau léger similaire, et restreindre l’accès à cette pièce. Un

matériau rigide (ex. contreplaqué) pourrait endommager le câble chauant

de la trame. Il est recommandé de prendre des photos de l’installation avant

le ragréage du système. Ces photos vous permettront de démontrer que

l’installation a été faite selon le respect des normes et pourront vous servir

d’aide-mémoire lors d’éventuelles rénovations.

Pose du revêtement

Présentation des diérentes techniques

Une fois la trame installée et vérifiée, on doit procéder à l’application du

ciment et la pose du revêtement.

La trame chauffante FLEXTHERM est compatible avec le ciment-colle

modifié aux polymères de bonne qualité et peut aussi être recouvert de

sous-finition autolissante modifiée aux polymères également de bonne

qualité. Vérifier les indications des fabricants quant à l’utilisation de leur

produit avec les systèmes de planchers chauants.

FLEXTHERM propose deux techniques de pose de revêtement, soit la

Guide d’installation Trame Cable Vert

électrique préliminaire ». Procéder au raccordement en suivant les directives

prévues dans le guide d’installation du thermostat FLEXTHERM, de

l’ensemble de conversion maître/esclave et des unités d’expansion. Identifier

ensuite les circuits appropriés au panneau électrique.

Mise en fonction du système

Période de cure

Ne pas mettre le système en fonction immédiatement après l’application

du ciment-colle ou de la sous-finition autolissante. Attendre que la période

de cure recommandée par le fabricant soit terminée (en général 28 jours):

cette période d’attente est essentielle pour assurer une bonne prise du

ciment-colle ou de la sous-finition autolissante.

Utilisation de carpettes

Ne pas déposer de carpettes sur le revêtement d’un plancher chauffant.

La chaleur qui resterait prisonnière entre les deux pourrait altérer votre

carpette ou votre revêtement de sol. L’utilisation d’un tapis de bain peut être

acceptable, en autant qu’il soit retiré du sol une fois la période du bain ou

de la douche terminée. Pour la même raison, ne pas déposer de meubles

sous lesquels l’air ne peut circuler librement sur le revêtement d’un plancher

chauffant.

Réparation

Advenant une réparation au revêtement, la faire avec précaution. Toujours

couper l’alimentation électrique et retirer la partie du revêtement à

remplacer. Dans le cas d’un revêtement de pierre ou de céramique, gratter

le coulis autour du carreau sur une profondeur maximale de 3 mm (1/8 po),

puis le briser avec un marteau en partant du centre. Ne pas utiliser de force

excessive afin de ne pas endommager le câble. Enlever le ciment-colle avec

un grattoir ou un ciseau à froid, tout en prenant soin de ne pas abîmer le

câble.

Si le câble était endommagé dans le processus ou si le disjoncteur se

déclenchait, le système serait alors hors d’usage. IL PEUT ÊTRE RÉPARÉ. Un

ensemble de réparation (code de produit : FSK-03) est disponible chez les

dépositaires FLEXTHERM. Ne jamais tenter d’effectuer une réparation sur un

câble installé dans une zone mouillée. Contacter le service à la clientèle de

FLEXTHERM au 1-800-353-9843.

Le système ne requiert aucun entretien. Toutefois, s’il devait cesser

de fonctionner, contacter immédiatement le service à la clientèle de

FLEXTHERM au 1-800-353-9843.

Garantie Limitée

Le Trame Câble Vert de FLEXTHERM est assortie d’une garantie

limitée de 25 ans. Vous référer au document de garantie limitée

inséré dans ce guide pour le texte de garantie limitée complet.

Retourner la carte d’enregistrement dûment remplie ainsi que les résultats

des trois (3) séries de vérifications afin de préserver la garantie limitée.

AVERTISSEMENT : Le revêtement de sol doit être en contact

direct avec le ciment-colle ou la sous-finition autolissante

dans lequel est enfoui la trame. Ne pas élever le revêtement

de sol au-dessus de la masse de ciment : l’espace d’air ainsi

créé agirait à titre d’isolant et serait un frein à la propagation

de la chaleur vers la surface du plancher.

AVERTISSEMENT : MISES EN GARDE À RESPECTER LORS DE LA

POSE DU REVÊTEMENT

Lorsque le ciment-colle est utilisé, ne jamais frapper avec la

truelle sur les câbles pour enlever l’excédent de mortier : les

câbles chauffants pourraient être endommagés. De plus,

se servir d’une éponge ou d’un linge humide pour enlever

le surplus de ciment-colle qui sort entre les carreaux : ne

pas utiliser de couteau ou le rebord de votre truelle car ces

outils risquent d’endommager les câbles. S’assurer d’avoir un

carton sur le chantier pour y déposer son seau et les autres

outils indispensables à la pose du revêtement plutôt que de

déposer le matériel directement sur les câbles.

Note sur la stabilité dimensionnelle

La stabilité dimensionnelle varie selon le type de revêtement de sol choisi

et ses composantes. Les fabricants de ciment-colle et le Tile Council of

North America (TCNA) recommandent l’installation d’un joint d’expansion

sur le périmètre de la pièce et des obstacles ainsi qu’au travers de la pièce

(référence détail EJ-171du TCNA).

Si vous avez besoin de plus d’information concernant l’installation d’un

carrelage et la construction du sous-plancher approprié, contacter le TCNA

(www.tileusa.com).

Vérication de la trame chauante

Une fois la pose du revêtement de sol terminée, vérifier l’intégrité de la trame

chauffante pour une dernière fois tel qu’expliqué à la section «Vérification

de la Trame Chauffante». Noter le résultat des tests sur la carte de garantie à

l’endroit prévu à cet effet.

Raccordement au thermostat

DANGER : RISQUE D’ÉLECTROCUTION SÉVÈRE

Avant de procéder au branchement, s’assurer que le circuit

est hors tension.

Type de thermostat à utiliser

Utiliser les thermostats FLEXTHERM pour opérer le système. Ceux-ci sont

équipés d’un disjoncteur différentiel de fuite à la terre Classe A (DDFT) qui

protégera le système en cas de défectuosité. Le système FLEXTHERM doit

être protégé par un DDFT classe A (5 mA) pour préserver la garantie du

système.

Conserver le guide d’utilisation et d’installation du thermostat pour vous y

référer dans le future ou consulter notre site internet au www.flextherm.com

Installation simple

Fixer le fil vert (mise à la terre) du système de plancher chauffant à la borne

dans la boîte électrique. Procéder au raccordement en suivant les directives

prévues dans le guide d’installation du thermostat FLEXTHERM. Identifier

ensuite le circuit approprié au panneau électrique.

Installation multiple

Dans le cas d’une installation qui nécessite plus d’un circuit, se procurer un

thermostat, un ensemble de conversion maître/esclave ainsi que le nombre

nécessaire d’unités d’expansion, tel qu’indiqué à la section « Installation

14 Guía de instalación Malla Cable Verde

Le damos la bienvenida a FLEXTHERM. Para lograr una instalación adecuada,

le recomendamos leer detenidamente esta guía antes de comenzar la

instalación y cerciorarse de que la misma respete las normas de construcción

de su región.

Este producto ha sido creado para ser instalado exclusivamente

bajo revestimientos de piso de cerámica o de piedra natural. La

malla calefactora de Flextherm está compuesta por un entramado

autoadhesivo sobre la cual se ha fijado un cable calefactor de 3W/

pies lineales con un espaciamiento uniforme de 7,6 cm (3 pulgadas).

Se recomienda su utilización en habitaciones cuadradas o rectangulares.

Para las habitaciones que tienen forma irregular o que presentan obstáculos,

se conseguirá un mejor resultado si se utiliza nuestro Cable Verde Surface.

Si desea obtener más información, consulte www.flextherm.com, o

comuníquese con nuestro Servicio al cliente al 1-800-353-9843.

Este sistema puede ser utilizado como calefacción principal (siempre

y cuando la pérdida de calor no exceda la capacidad energética de la

instalación) o como sistema complementario. La temperatura máxima

que pueden alcanzar el piso y la habitación depende de factores diversos,

como la aislación, las aberturas, el revestimiento elegido, etc. Para conocer

el resultado que podría lograr, usted debe consultar al profesional de la

construcción (arquitecto, ingeniero) a cargo del proyecto.

Este sistema ha sido concebido y aprobado para ser usado como calefacción

de interior en un entorno mojado o seco, y en regiones en las que el código

eléctrico le permita.

CABLE CALEFACTOR, EQUIPADO EN SERIE TIPO

G Y W /CANADÁ, TIPO C /ESTADOS UNIDOS

El cable y/o la malla son productos eléctricos que deben ser instalados

conforme a las normas locales y/o nacionales de electricidad. Cuando la ley

lo exige, la instalación debe ser efectuada por personal autorizado.

Material y herramientas requeridos para la

instalación del sistema

• Juego de malla calefactora FLEXTHERM, incluyendo la guía de instalación.

• Termostato y sensor de temperatura de piso FLEXTHERM, vendidos aparte.

• Caja de conexión eléctrica de tipo expandido.

• Placa de protección para la solera inferior de la pared.

• Multímetro apropiado.

• Megóhmetro.

• Herramientas diversas: cinta métrica, calculadora, marcador, destornillador,

herramienta para ranurar, pasacables o cuerdas (para pasar cables), tijeras

para cortar la malla y la cinta aisladora.

• Aspiradora, escoba, cubo con agua y esponja o paño.

• Cartón u otro material liviano similar (para apoyar las herramientas).

Aunque la malla sea autoadhesiva, se puede consolidar la instalación con

grapas o pegamento caliente.

AVISO: En ningún caso el cable calefactor integrado en la malla debe ser

dañado, perforado o fijado por medio de grapas porque ello afectará el

funcionamiento del sistema. Solamente se puede engrapar el entramado de

la malla.

Preparación de la supercie

Instrucciones generales

IMPORTANTE: El subsuelo o contrapiso debe respetar las

normas de construcción en vigor y ser lo suficientemente

firme como para recibir la cerámica o la piedra natural. Para

conocer las normas, referirse al Tile Council of North America

(www. tileusa.com).

Para verificar la compatibilidad del subsuelo o contrapiso con este sistema

de calefacción, referirse al fabricante de los materiales utilizados en la

construcción del subsuelo o contrapiso. Cualquiera que sea el material

utilizado, la superficie debe ser plana, lisa y estar limpia, sin cabezas de clavos,

tornillos u otros restos de materiales que pudieran dañar la malla. Además, el

subsuelo o contrapiso debe ser compatible con el mortero de base o con el

de alisado (o autonivelante).

Supercies compatibles

Contrachapado y paneles de concreto

Los sistemas calefactores de pisos FLEXTHERM se pueden instalar sobre el

contrachapado o sobre el concreto u hormigón sin preparación especial,

salvo las ya mencionadas en las instrucciones generales.

Placas de concreto

Se recomienda instalar el sistema de malla calefactora FLEXTHERM sobre

una placa de concreto aislada, lo que evitará la pérdida de energía causada

por una masa térmica sujeta a la influencia de diversos elementos. Cuando

se usa una placa de concreto como subsuelo o contrapiso, se recomienda

la instalación del sistema de calefacción de pisos FLEXTHERM en todas las

habitaciones para evitar las pérdidas de calor en el perímetro. Si no se pudiera

respetar estas condiciones, se debe instalar una aislación apropiada entre la

placa de concreto y la malla calefactora para evitar la pérdida de calor.

Piso de cerámica existente

Referirse al fabricante del mortero de base o del mortero de alisado (o

autonivelante) con el fin de preparar un subsuelo o contrapiso adecuado

para lograr una perfecta adherencia de los morteros.

Membrana acústica

Instalar la membrana sobre el subsuelo o contrapiso siguiendo las

recomendaciones del fabricante. La malla calefactora será instalada sobre esa

membrana. Es necesario cerciorarse de que la membrana esté bien pegada

antes de instalar la malla.

Membrana antifracturas o antigrietas

Generalmente, la malla calefactora será instalada sobre ese tipo de

membrana. Sin embargo, algunos fabricantes recomiendan que la malla sea

instalada bajo la membrana. Consulte al fabricante antes de comenzar la

instalación.

Lecho de mortero (sand coat)

La malla calefactora Flextherm, así como el sensor de temperatura, deben ser

colocados en la superficie de un lecho de mortero. El lecho de mortero debe

ser alisado con una llana para obtener una superficie uniforme, plana y sin

irregularidades con el fin de asegurar la adherencia de la malla. No obstabte,

si la superficie es granulosa y no garantiza una buena adherencia, se puede

colocar sobre ella un mortero adhesivo.

SU SEGURIDAD ES NUESTRA PREOCUPACIÓN

Esta guía contiene las instrucciones relacionadas con la seguridad, las precauciones que se deben tomar y las normas

que se deben respetar para que la instalación sea adecuada y exitosa. Preste especial atención a las instrucciones y

adopte todas las directivas señaladas con este símbolo.

Guía de instalación Malla Cable Verde

Capa rayada o de base

Se debe utilizar un mortero para nivelar y alisar la superficie antes de instalar

la malla calefactora y así evitar cualquier tipo de daño. La malla autoadhesiva

será fijada luego sobre esa superficie nivelada o alisada.

Control de las dimensiones

IMPORTANTE: Para asegurarse de contar con el largo de malla

adecuado, se deben controlar las medidas de la habitación y

volver a calcular su superficie antes de proceder a su

instalación (figura 1).

Figura 1

IMPORTANT: Nunca conecte el cable cuando esté en la bobina.

Para probar un cable, siga el procedimiento «Control de la malla

calefactora».

Control de la malla calefactora

El embalaje de celofán de la malla calefactora es el aval de su integridad. Para

garantizar la calidad del producto, cada malla FLEXTHERM es sometida en la

fábrica a un control de calidad por medio de una prueba de resistencia y de

una prueba dieléctrica con 1500 V.

Antes de retirar el celofán y de efectuar la instalación del sistema, se debe

proceder a una prueba de resistencia y de aislación del cable integrado en

la malla para cerciorarse de la conformidad del producto. Se debe repetir

la prueba cuando se termine la instalación de la malla y también cuando se

termine de colocar el revestimiento del piso. La repetición de dicha prueba

sirve para comprobar que no se produjeron daños durante las distintas

etapas de la instalación.

Control de la resistencia

Con un multímetro apropiado probar la resistencia entre los cables

negros. Si se usa un multímetro automático, se obtendrá el resultado

instantáneamente. Si el multímetro no es automático, arreglarlo a 200 Ω para

un cable de menos de 200 Ω, o al valor superior para un cable de más de

200 Ω. El valor de resistencia se encuentra indicado en la etiqueta que está

en el extremo del cable conductor de frío. Comparar el resultado obtenido

con la resistencia indicada en la etiqueta. Apuntar el resultado obtenido en

el certificado de garantía limitada. Se debe obtener un resultado similar al

indicado en la etiqueta del producto (± 10 %); ver (figura 2).

Figura 2

La resistencia del cable ha sido establecida a 20 ˚C (68 ˚F). Si se obtiene

un resultado de resistencia fuera de esos parámetros, se debe contactar el

Servicio al cliente a de FLEXTHERM al 1-800-353-9843.

Control de la aislación

Con un megóhmetro, probar la integridad de la aislación del cable. Unir el

cable negro del megóhmetro a la puesta de tierra (cable verde) y el cable

rojo del megóhmetro a uno de los conductores negros; aplicar una tensión

de 1000 V (figura 3). Si el cable está entero, el megóhmetro indicará un

valor infinito. En cambio, si hay una fuga de corriente entre el elemento y la

aislación, el aparato dará un valor entre cero y 500 MΩ, aproximadamente.

Figura 3

Registrar los resultados

IMPORTANTE: Cada vez que se efectúe una prueba, es

necesario registrar los resultados en el certificado de garantía

limitada, o sea antes de retirar el celofán, después de instalar

la malla y después de colocar el revestimiento de piso. Es

esencial registrar esos resultados para validar la garantía

limitada del sistema.

Si los resultados de las pruebas no son adecuados, no retire el celofán de la

malla y contacte el Servicio al cliente de FLEXTHERM, al 1-800-353-9843.

Instalación eléctrica preliminar

Circuito

El sistema de calefacción de pisos FLEXTHERM debe ser conectado a un

circuito exclusivo para la calefacción. La potencia utilizada por la malla está

indicada en la etiqueta del producto. Se debe tener en cuenta que la carga

máxima que puede soportar el termostato FLEXTHERM es de 15A. Si el

sistema de calefacción requiere más de 15 A, utilizar el número apropiado de

unidades de expansión necesarias.

Para más información sobre la conexión, por favor consulte la

documentación incluida con sus productos, también disponible en el sitio

internet de FLEXTHERM: www.flextherm.com.

Caja eléctrica

Determinar el lugar en el que será ubicada la caja de conexión del

termostato. Ésta debe ubicarse en la misma habitación en la que el sistema

será instalado, ser accesible y estar a una altura conveniente.

Utilizar una caja de termostato expandida o una de 10,16 cm (4 x 4 pulgadas)

para la conexión del sistema (prever una caja para c/circuito de 15 A de

carga). En uno de los extremos de la malla se encuentra un cable conductor

de frío de 2,1 m (7 pies) que se utiliza para la conexión eléctrica al termostato.

Perforar la parte inferior del muro (solera inferior), directamente debajo de

la caja de conexión; limpiar la perforación (figura 4). Por la misma pasarán el

cable (o los cables) conductor de frío y el cable del sensor de temperatura

que van desde el piso hasta la caja eléctrica.

El sensor de temperatura está incluido en la caja del termostato FLEXTHERM.

16 Guía de instalación Malla Cable Verde

Figura 4

IMPORTANTE: Efectuar la conexión solamente cuando el cable

calefactor esté instalado y recubierto.

Atención: Antes y durante la instalación, conservar secos los extremos de

los cables de conexión eléctrica.

Cable conductor de frío

El cable conductor de frío pasará por la perforación del muro para permitir

la conexión del sistema al termostato. El cable conductor de frío es plano

y negro. Está unido al cable calefactor por medio de una junta mecánica

(figura 5).

Conductor de frío

Junta mecánica

Conductor de calor

Figura 5

De la misma manera que el cable calefactor, esta junta debe estar colocada

en el subsuelo o contrapiso y de debe ser recubierta con el mortero adhesivo

o con el autonivelante. Como su espesor es superior al de la malla, la junta

será colocada en una ranura que se hará en el subsuelo o contrapiso para

evitar el desnivel en el momento de colocar el revestimiento.

Localizar y marcar el lugar en que se fijará la junta mecánica al contrapiso.

Hacer una ranura en el contrapiso de unos 6 mm (1/4 pulgada) con una

herramienta apropiada. Limpiar adecuadamente para evitar que se dañe el

cable calefactor. Pegar o atornillar la junta en la ranura (figura 6). Repetir esta

operación si se va a instalar más de una malla.

Figura 6

Instalación de la malla

IMPORTANTE: CONSIGNAS DE INSTALACIÓN.

Antes de comenzar la instalación, recordar que…

• Los cables de la malla que calientan deben ser instalados a

una distancia mínima de:

- 13-25 mm (1/2 -1 pulgada) de la base de un mueble o de un

armario fijo, de una puerta, de un peldaño de bañera o de

una ducha;

- 5 cm (2 pulgadas) de un muro;

- 15 cm (6 pulgadas) de una cañería (servicio o dr:naje);

- 20 cm (8 pulgadas) de un aparato de calefacción fijado en el

piso o en contacto con el piso (esto no se aplica en el caso

de un aparato de tipo convector).

• El cable debe estar instalado a no menos de 13 mm (1/2

pulgada) de cualquier superficie combustible expuesta.

• El cable calefactor no puede ser cruzado, cortado, acortado

ni modificado.

• No se debe cambiar el espaciado o separación uniforme del

cable.

• La malla calefactora (incluyendo la junta mecánica) debe ser

fijada en el subsuelo y recubierta de mortero adhesivo, o de

alisado o autonivelante.

• En ningún caso, la malla calefactora puede ser instalada en

un muro.

• La malla no debe ser instalada debajo de muebles fijos

o en un lugar donde el aire no circula libremente por el

piso. Tampoco puede ser instalada en placares, vestidores

cerrados, muros, tabiques, techos ni mostradores.

• La malla no debe ser instalada sobre una junta de dilatación,

de control o de expansión.

• No debe efectuarse la instalación de la malla a una

temperatura inferior a 0 °C (32 °F).

Plano de la instalación

Antes que nada, planificar la instalación teniendo en cuenta las consignas

precedentes. Se recomienda hacer el diseño de la instalación a fin de prever

cambios de dirección, obstáculos que se deben esquivar, áreas bloqueadas,

etc. Las áreas bloqueadas son aquellas que no es necesario calentar (por

ejemplo, bajo un lavamanos mural, detrás de una puerta y otros lugares por

los que no se pasa) y que van a servir para acumular el excedente de malla si

fuera necesario.

Dibujar con un marcador, directamente sobre el subsuelo o contrapiso, los

obtáculos que se deben rodear. Planificar la instalación de la malla de manera

que ésta entre toda entera en la habitación: la malla no debe extenderse al

exterior de la habitación en la que será instalada. Prever la parte final de la

instalación en un área bloqueada para poder colocar allí el excedente de

malla.

Si la habitación requiere varias mallas, planificar el punto de partida de cada

malla de manera tal que las consignas sean siempre respetadas.

Es posible que la malla calefactora FLEXTHERM no cubra la totalidad de la

superficie de la habitación. En ese caso, se puede combinar y completar

la instalación con el Câble Verde Surface 3W y con plantillas o gálibos que

tienen un espaciamiento idéntico al de la malla.

Nota: En ninguna circunstancia, el Cable Verde Surface puede ser instalado

sobre la malla.

Guía de instalación Malla Cable Verde

Habitación cuadrada o rectangular

1. Planificar la instalación teniendo en cuenta el ancho de la malla, que es de

61 cm (24 pulgadas).

Para comenzar la instalación o rodear un obstáculo

1. Liberar el largo de cable necesario, teniendo cuidado de no dañarlo.

2. Instalar la porción de cable libre en el piso, fijándolo con pedazos de

entramado adhesivo o con pegamento caliente (no tocar el cable con la

punta del aplicador de pegamento caliente).

3. Respetar rigurosamente el espaciamiento de 7,6 cm (3 pulgadas) que el

cable tiene sobre el entramado.

Para girar a 180°

1. Cortar el entramado teniendo cuidado de no dañar ni cortar el cable.

2. Hacer girar el rollo completo a 180° y seguir en la dirección opuesta.

Para girar a 90°

1. Liberar una pasada de cable del entramado con cuidado para no dañarlo.

2. Colocar esta porción de cable libre en el pìso, fijarlo con recortes de

entramado adhesivo o con pegamento (no tocar el cable con la punta del

aplicador de pegamento caliente).

Objeto

3. Respetar el espaciamiento o separación de 7,6 cm (3 pulgadas) entre los

cables en cualquier dirección y también con respecto a la pared.

4. Esta operación produce una pequeña zona fría; mejor hacerlo cerca de

una pared o de un lugar donde no se circula.

Colocación de la malla calefactora

La malla FLEXTHERM cuenta con un entramado autoadhesivo que facilita su

instalación.

Según el plano de instalación, desenrollar la malla hasta la longitud

requerida, cortar el entramado en los puntos que sea necesario sin cortar ni

dañar el cable calefactor.

A medida que se va extediendo la malla, adherirla al contrapiso mediante

una presión leve. En la medida de lo posible, no despegar la malla una vez

que esté adherida.

Si fuera necesario, consolidar la instalación por medio de grapas o de

pegamento caliente. Tener mucho cuidado de no engrapar directamente el

cable calefactor porque esto afectará el funcionamiento del sistema. Sólo se

debe engrapar el entramado.

Instalación en un ambiente húmedo

La Malla Cable Verde puede ser instalada en un entorno húmedo o mojado,

como debajo del piso de una ducha de tipo europeo o de un sauna con

revestimiento de cerámica o de piedra natural. Para ello se deben tomar

algunas precauciones suplementarias.

• El termostato debe estar a una distancia mínima de 1 m (3 pies 3 pulgadas)

de la zona mojada, de modo que no pueda ser tocado por una persona

que se encuentra en esa zona;

• Se debe instalar una malla exclusivamente para la ducha.

• Se debe perforar la parte inferior de la pared a 15 cm (6 pulgadas) para no

tocar la membrana de estanqueidad.

• La instalación debe respectar todas las consignas estipuladas en la guía, o

sea la distancia mínima al drenaje, la prohibición de instalar la malla en los

muros, etc.

* Para aplicación, validar con el código de electricidad local y/o nacional.

Instalación del sensor

Instalar el sensor de temperatura del termostato en el piso, centrado entre

dos cables calefactores. Colocarlo a una distancia de 30-60cm del muro

(1-2pies) dentro del área que se va a calentar, teniendo cuidado de no

apoyarlo sobre los cables y de ubicarlo en un lugar neutro, lejos de fuentes

de calor o de frío. (figura 7).

Figura 7

Con un multímetro apropiado, controle la integridad del sensor (consulte la

guía del termostato).

18 Guía de instalación Malla Cable Verde

Paso del cable conductor de frío a la caja eléctrica

Para pasar fácilmente el cable conductor de frío por la pared, se debe

enroscar la etiqueta alrededor del mismo y mantenerla enroscada con una

cinta aislante (picture 8).

Figura 8

No retirar la etiqueta del cable porque al retirarla se anula automáticamente

la garantía limitada. Con ayuda de una cuerda o de un pasacables, deslizar el

cable conductor de frío y el cable del sensor por la pared. Tirar con delicadeza

hasta que los cables entren en la caja de conexión. Fijar los cables al collarín

de la caja y dejar el sensor fuera de la misma. Colocar una placa protectora

sobre la parte del muro que ha sido perforada. (figura 9).

Figura 9

Control de la malla calefactora

Cuando la instalación esté terminada, verificar nuevamente la integridad

de la malla como se indica en la sección « Control de la malla calefactora ».

Registrar los resultados de la prueba en el espacio previsto para tal efecto

en el certificado de garantía limitada. Si el cable hubiera sufrido algún daño

durante la instalación, no comenzar a colocar el revestimiento y contactar

inmediatamente el Servicio al cliente de FLEXTHERM al 1-800-353-9843.

Protección del sistema

Entre la instalación y la colocación del revestimiento, proteger la malla con

un cartón o un material liviano similar e impedir el acceso a la habitación.

Un material rígido (ejem. contrachapado) podría dañar el cable calefactor

integrado a la malla. Se recomienda fotografiar la instalación antes de aplicar

la capa de mortero sobre el sistema. Estas fotografías sirven para demostrar

que la instalación ha sido realizada de conformidad con las normas así como

de ayuda memoria para una futura remodelación.

Colocación del revestimiento

Presentación de las diferentes técnicas

Una vez que la malla ha sido instalada y controlada, se puede proceder a

aplicar el mortero y a colocar el revestimiento.

La malla calefactora FLEXTHERM es compatible con el mortero adhesivo

modificado con polímeros de buena calidad y también puede ser recubierta

con mortero de alisado o autonivelante modificado con polímeros, también

de buena calidad. Tener en cuenta las indicaciones de los fabricantes respecto

a la utilización de sus productos sobre sistemas de calefacción para pisos.

FLEXTHERM propone dos técnicas de colocación del revestimiento: la

técnica de recapado con mortero adhesivo y la técnica de recapado con

mortero de alisado o autonivelante. Estas técnicas son las más comunes. Las

indicaciones que se dan a continuación no son una guía completa para la

instalación de revestimientos, sino una serie de indicaciones útiles acerca

de las particularidades de colocación del revestimiento sobre un sistema

de calefacción de piso. Referirse siempre a las directivas del fabricante del

revestimiento de piso para conocer la técnica recomendada.

La Malla Cable Verde de FLEXTHERM es compatible solamente con los

revestimientos de piso de cerámica y de piedra natural.

Técnicas de colocación del revestimiento

1. Técnica de recapado mortero adhesivo modicado con polímeros

(gura10)

Figura 10

Esta técnica implica un recapado con el mismo tipo de mortero adhesivo

que el utilizado para las baldosas. Extender una capa delgada de mortero

adhesivo modificado con polímeros directamente sobre la malla con el lado

plano de una llana o paleta. Colocar la llana o paleta en un ángulo de 45°,

ejerciendo una presión muy leve y desplazándola en el sentido de los cables.

Se debe extender el mortero adhesivo de manera tal que todos los espacios

entre los cables queden colmados.

Cuando el mortero adhesivo esté bien seco, colocar las baldosas de cerámica

o la piedra según las instrucciones del fabricante.

2. Técnica de recapado con mortero autonivelante modicado con

polímeros (gura 11)

Figura 11

Asegurarse de que la malla calefactora esté bien pegada al contrapiso y que

sea perfectamente estable para evitar que flote bajo la capa autonivelante.

Con una rasqueta sin dientes, extender minuciosamente el mortero de

alisado o autonivelante. Cuando la capa de mortero autonivelante esté bien

seca, colocar las baldosas de cerámica o la piedra según las instrucciones del

fabricante.

Instrucciones generales relacionadas con mortero adhesivo

y mortero autonivelante

Sea cual fuere la técnica elegida, la malla calefactora debe estar

completamente cubierta de mortero adhesivo o de mortero autonivelante,

incluyendo la junta mecánica. El sensor de temperatura también debe estar

perfectamente cubierto. De manera general, FLEXTHERM recomienda cubrir

la malla de una capa de mortero adhesivo o de autonivelante que puede

variar entre 6 y 10 mm (1/4 y 3/8 de pulgada) de espesor.

Guía de instalación Malla Cable Verde

ADVERTENCIA: El revestimiento para pisos debe estar en

contacto directo con el mortero adhesivo o con el mortero

autonivelante en el que quedó hundida la malla. Si hubiese un

espacio entre ambos, el aire actuaría como aislante y frenaría

la difusión del calor hacia la superficie del piso.

ADVERTENCIA: PRECAUCIONES DURANTE LA INSTALACIÓN

DEL REVESTIMIENTO

Cuando se usa mortero adhesivo, no debe golpearse la

llana contra los cables calefactores para quitar el excedente

porque esto podría causar daños graves en el sistema. Utilizar

una esponja o un paño húmedo para limpiar el excedente

de mortero entre las baldosas. No utilizar cuchillos, ni el

borde de la llana, porque esas herramientas pueden dañar

el cable calefactor. Asegurarse de tener un cartón a mano

para depositar un cubo con agua así como las herramientas

indispensables para la colocación del revestimiento en lugar

de apoyarlos directamente sobre el cable.

Nota sobre la estabilidad de las dimensiones

La estabilidad de las dimensiones varía según el tipo de revestimiento

elegido y de sus componentes. Los fabricantes de mortero adhesivo y el

Tile Council of North America (TCNA) recomiendan la instalación de juntas de

dilatación o expansión en el perímetro de la habitación, de los obstáculos y

cruzando la habitación (referencia TCNA, artículo EJ-171).

Para obtener más información acerca de la instalación de baldosas

y de la construcción de un contrapiso adecuado, contactar el TCNA

(www.tileusa.com).

Control de la malla calefactora

Cuando se termina de colocar el revestimiento, se debe hacer una prueba

de la integridad de la malla calefactora por tercera y última vez siguiendo

la explicación de la sección « Control de la malla calefactora ». Registrar los

resultados de la prueba en el espacio previsto para tal efecto en el certificado

de garantía.

Conexión del termostato

PELIGRO: RIESGO DE ELECTROCUCIÓN GRAVE

Antes de comenzar la conexión, asegurarse de que el

suministro eléctrico del circuito esté apagado.

Tipo de termostatos que se debe utilizar

Utilizar termostatos FLEXTHERM para controlar el sistema. Los mismos

están equipados con un interruptor de circuito Clase A-GFCI (detección de

corrientes de fuga a tierra) que protegerá el sistema. Para conservar la validez

de la garantía, se requiere la utilización de un interruptor GFCI clase A (5mA).

Conservar la guía de utilización y de instalación del termostato como

referencia o consultar la misma en nuestro sitio web: www.extherm.com.

Instalación simple

Fijar el cable verde del sistema (puesta a tierra) a la borne de la caja de

conexión eléctrica. Proceder a la conexión siguiendo las instrucciones de la

guía de instalación del termostato FLEXTHERM. A continuación, identicar el

circuito correspondiente en el tablero eléctrico.

Instalación múltiple

Para el caso de una instalación que necesita más de un circuito, procurarse

un termostato, un dispositivo de conversión « amo /esclavo » y un equipo

que cuente con la unidades de expansión necesarias, como se menciona

en la sección « Instalación eléctrica preliminar ». Después, proceder a la

conexión siguiendo las instrucciones de la guía de instalación del termostato

FLEXTHERM y del juego de unidades de expansión. A continuación,

identicar el circuito correspondiente en el tablero eléctrico.

Puesta en servicio del sistema

Período de fraguado

No encender el sistema inmediatamente, sino cuando el mortero esté

completamente seco. Esperar que el período de cura indicado por el

fabricante termine (en general, 28 días): este período de espera es esencial

para garantizar que el mortero esté perfectamente fraguado.

Utilización de alfombras

No utilizar alfombras sobre un piso calefaccionado con este sistema

ya que el calor acumulado entre ambos puede alterar la alfombra o el

revestimiento del piso. El uso de una alfombrilla de baño es aceptable

siempre y cuando ésta sea retirada al final del baño o de la ducha. Por esa

misma razón, no colocar muebles que impidan que el aire circule sobre el

piso calefaccionado.

Reparación

En le caso de reparación del piso, proceder con sumo cuidado. Cortar

siempre la alimentación eléctrica y retirar la parte del revestimiento que se

desea reemplazar. En el caso de un revestimiento de piedra o de cerámica,

raspar la lechada que hay alrededor de la baldosa a una profundidad máxima

de 3mm (1/8 pulgada). A continuación, romper la baldosa con un martillo

comenzando por el centro. No aplicar una fuerza excesiva para no dañar el

cable. Quitar el mortero adhesivo con una rasqueta o un formón, cuidando

de no averiar el cable.

Si éste fuera dañado durante la reparación y/o si el interruptor de protección

se activara, el sistema quedaría fuera de servicio. PUEDE SER REPARADO. Los

agentes autorizados de FLEXTHERM venden un equipo de reparación idóneo

(código de producto: FSK-03).

No intente jamás efectuar la reparación de un cable instalado en un área

mojada. Contactar el Servicio al cliente de FLEXTHERM al 1-800-353-9843.

El sistema no requiere mantenimiento. Sin embargo, si no funcionara

o funcionara mal, contacte inmediatamente el Servicio al cliente de

FLEXTHERM, al 1-800-353-9843.

Garantía Limitada

La Malla Cable Verde comporta una garantía limitada de 25 años.

Referirse al Certificado de garantía limitada inserto en este

documento para conocer los términos de la garantía limitada en

su totalidad.

Para validar la garantía, rellenar la Tarjeta de garantía, registrar en ellas los

resultados de las tres (3) pruebas de control y enviarla a la dirección indicada

en la misma.

57010007 012014 • Printed in Canada • Imprimé au Canada • Impreso en Canadá

FLEXTHERM Inc.

2400 de la Province, Longueuil, Québec J4G 1G1 Canada

Tel. 1 800 FLEXTHERM (353-9843) • 450-442-9990

Fax. 1 877 FLEXTHERM (353-9843) • 450-442-1099

[email protected]

www.flextherm.com

Table of contents

Languages:

Other Flextherm Floor Heating System manuals

Flextherm

Flextherm GreenCable Concrete User manual

Flextherm

Flextherm FLP35-120GA User manual

Flextherm

Flextherm FLK30 User manual

Popular Floor Heating System manuals by other brands

Elements

Elements eRibbon installation manual

Clemas & Co

Clemas & Co TENNANT T12 Operator's manual

Klima

Klima 500 installation instructions

Flextherm GreenCable Mat Series User manual

Popular Floor Heating System manuals by other brands
