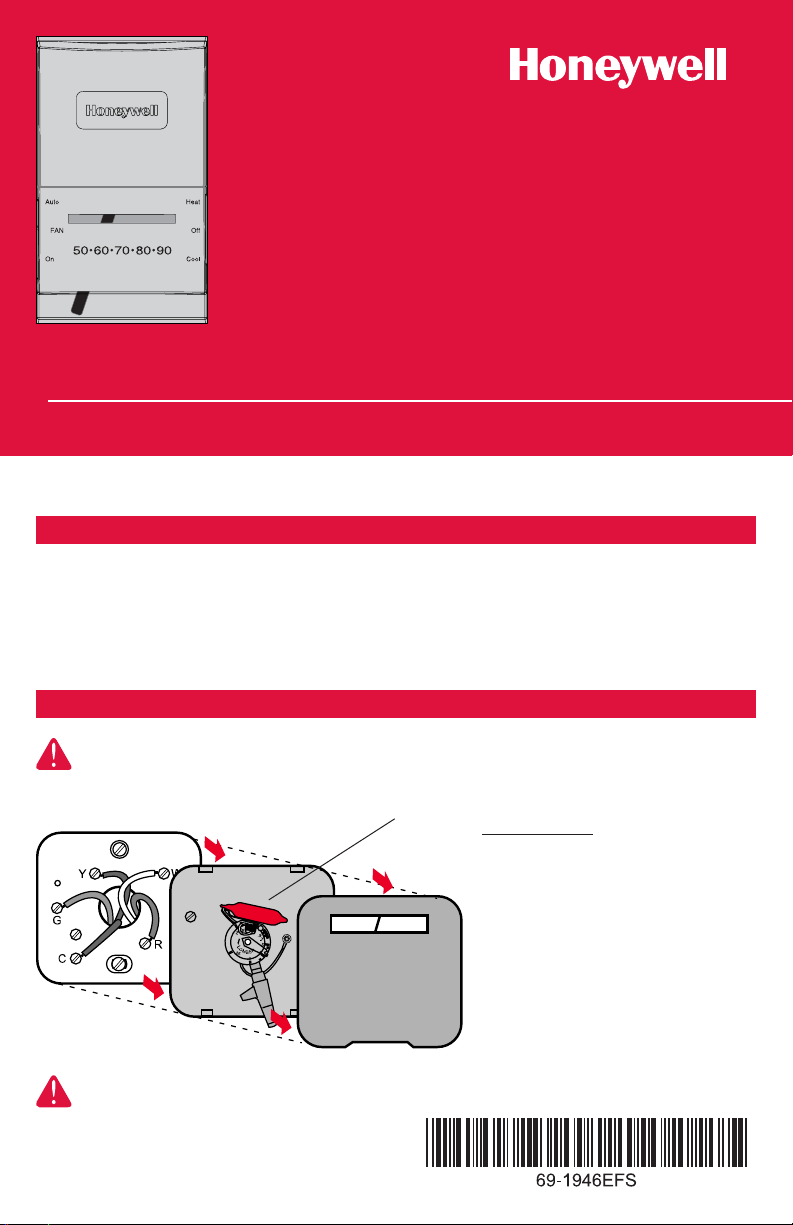

Honeywell CT55N User manual

CT51 Series
Thermostat
Getting started
Before you begin, make sure you have:
• No. 2 Phillips & small pocket screwdrivers
• Hammer
• Level (optional)
• Pencil
• Drill and bit (3/16” for drywall, 7/32” for plaster)
® U.S. Registered Trademark. Patents pending.
Copyright © 2006 Honeywell International Inc.
All rights reserved.
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
Check package contents:
• Thermostat
• Wall anchors & screws (2 each)
• Wire labels
Remove your old thermostat
TURN OFF POWER at heating/cooling system (or fuse/circuit-breaker panel).
Remove cover and thermostat, but leave wallplate with wires attached.
Old thermostat
Leave wallplate in place Is there a sealed tube containing mercury?
If so, see mercury notice below.
Cover
MERCURY NOTICE: If your old thermostat contains mercury, contact your local waste
management authority for proper disposal instructions.
These models provide control of 24 Vac heating & cooling systems:
Vertical Mount: CT51N • Horizontal Mount: CT55N

CT51 Series
2

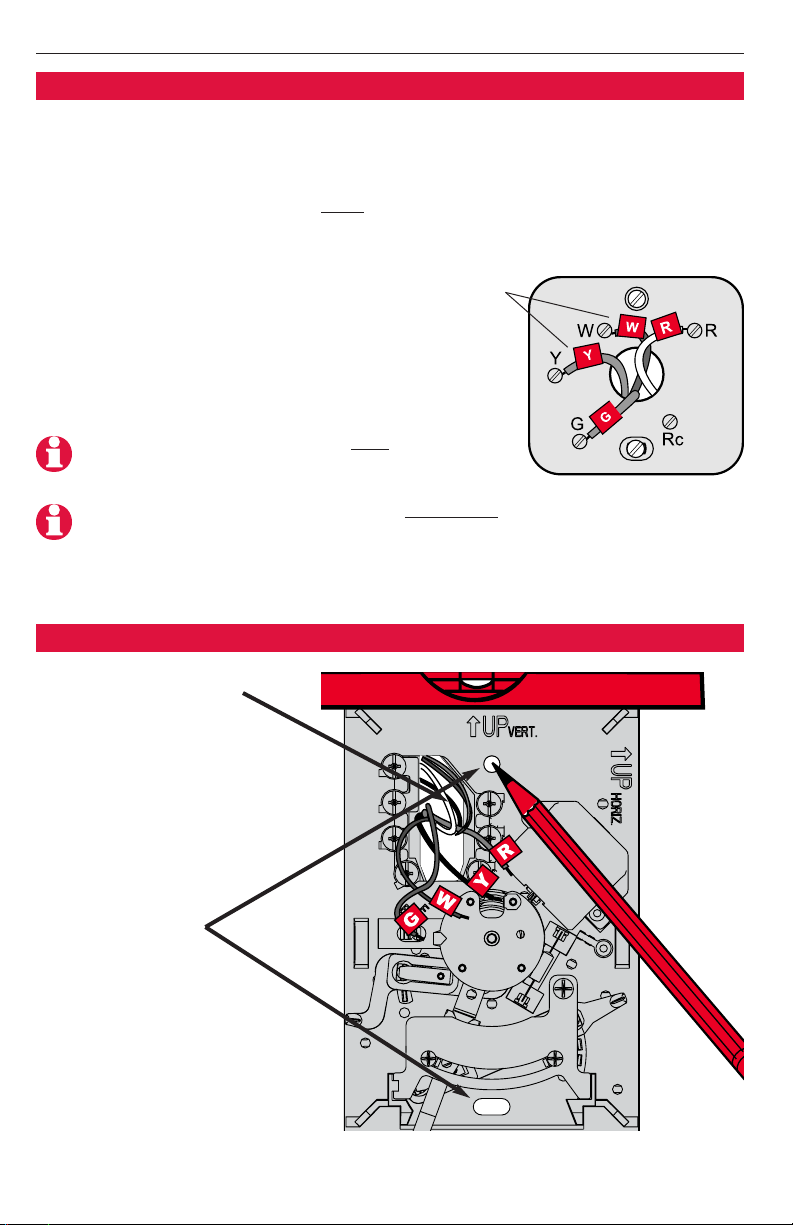

Label wires and remove old wallplate
Use a screwdriver to disconnect wires one by one. As you disconnect each
wire, wrap it with the label matching the letter on your old thermostat.
(Adhesive labels are supplied in your thermostat package.)
Remove the old wallplate only after all wires are labeled. Be careful not to
let loose wires fall into the wall opening.
Wrap supplied labels securely around each wire
Do not let wires fall into wall opening!
IGNORE WIRE COLORS: Use only letter designations
to identify wire types.
If your old thermostat has 7 or more wires (not counting terminals C or C1),
you may have purchased the wrong replacement thermostat. Stop now and call
1-800-468-1502 for advice.
Mark mounting position
1Pull wires through base.
2Level base if desired.
3Mark positions of
both screw holes.

English: Page 1 • Français: Page 6 • Español: Página 11
3

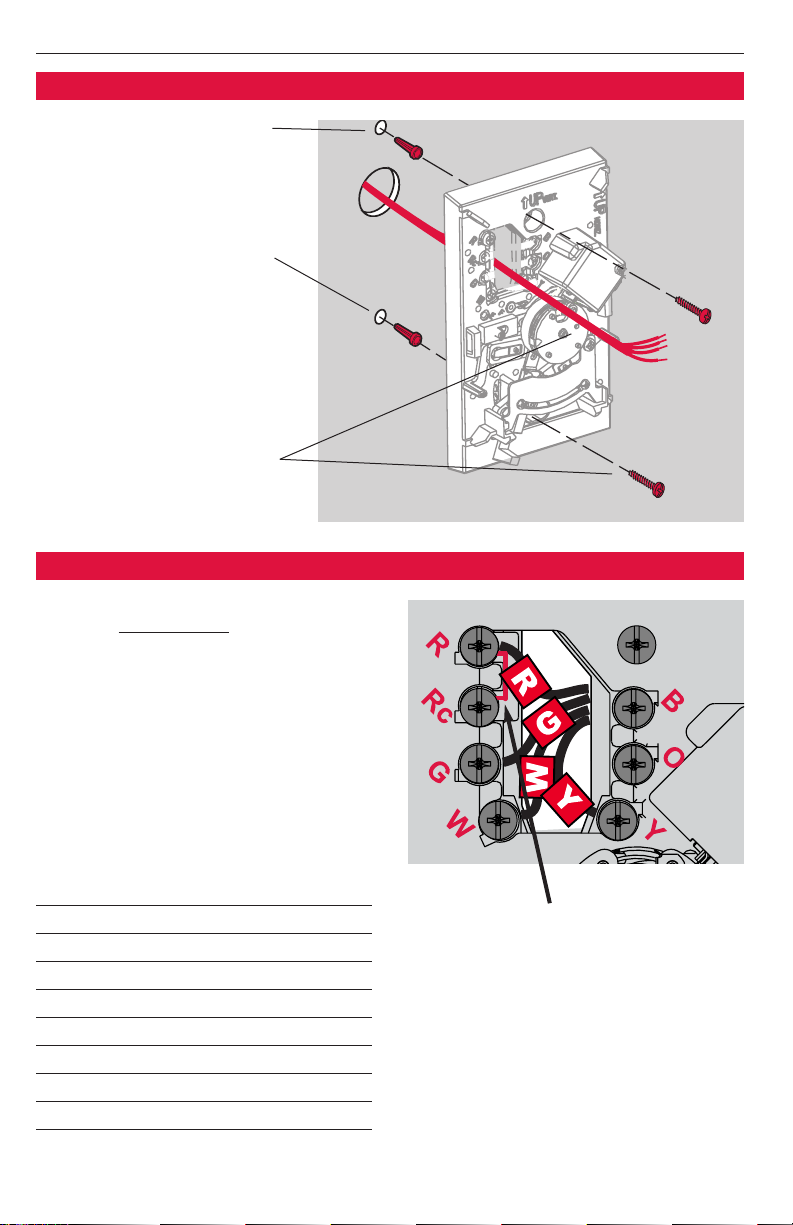

Connect wires
1Match each labeled wire
with same letter on terminal.
2Use a screwdriver to loosen
screw terminals, insert bare
wires beneath screws, then
tighten screws.
3Push any excess wire back
into the wall opening.
Labels don’t match?
If labels do not match letters on
thermostat, see table below.
Mount thermostat base
1Drill holes at pencil-marked
locations (3/16” holes for
drywall, 7/32” holes for
plaster).
[1] If wires will be connected to both Rand Rc
terminals, remove metal jumper.
[2] Do not connect both Oand Bif you have a
heat pump. Connect only the Owire. Wrap
Bwire with electrical tape and do not use.
[3] Do not use C, Xor B. Wrap bare end of
wire with electrical tape.
Existing wires Connect to:
R•RH •4•VTerminal “R”[1]
Rc Terminal “Rc”[1]
OTerminal “O”[2]
BTerminal “B”[2]
G•FTerminal “G”
W•W1 •HTerminal “W”
Y•Y1 •MTerminal “Y”
C•X•B Do not use [3]
2Use hammer to tap anchors
into holes until flush with
wall.
3Pull wires through thermo-
stat base and insert screws.
Check level if desired, then
tighten screws.

CT51 Series
4
Set fan switch
Fan operation settings:
F: For gas or oil heating systems,
leave the fan operation switch in this
factory-set position (for systems that
control the fan in a call for heat.)
E: Change the switch to this setting for
heat pump or electric heat systems.
(This setting is for systems that allow
the thermostat to control the fan in a
call for heat, if a fan wire is connected
to the G terminal.)
Set heat anticipator
Move the adjustment arrow to the
proper setting for your system
(see table below).
Your system Setting
Steam 1.2
Hot water heat 0.8
Warm air (high efficiency) 0.8
Warm air (standard) 0.4
Electric heat 0.3
Thermostat mounting
1 Align the slots on the cover with tabs on
the sides of the base, then push gently
until the cover snaps into place.
2 Restore power at the heating/cooling sys-
tem, or at the fuse/circuit breaker panel.
Tab

English: Page 1 • Français: Page 6 • Español: Página 11
5
1-year limited warranty
Honeywell warrants this product to be free from defects in
the workmanship or materials, under normal use and service,
for a period of one (1) year from the date of purchase by the
consumer. If at any time during the warranty period the prod-
uct is determined to be defective or malfunctions, Honeywell
shall repair or replace it (at Honeywell's option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of pur-
chase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 1-800-468-1502.
Customer Care will make the determination whether the
product should be returned to the following address:
Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas
Dr.N., Golden Valley, MN 55422, or whether a replacement
product can be sent to you.
This warranty does not cover removal or reinstallation
costs. This warranty shall not apply if it is shown by
Honeywell that the defect or malfunction was caused by
damage which occurred while the product was in the
possession of a consumer.
Honeywell's sole responsibility shall be to repair or
replace the product within the terms stated above. HONEY-
WELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE
OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSE-
QUENTIAL DAMAGES RESULTING, DIRECTLY OR
INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY,
EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS
PRODUCT. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so this
limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY
HONEYWELL MAKES ON THIS PRODUCT. THE DURATION
OF ANY IMPLIED WARRANTIES, INCLUDING THE WAR-
RANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE ONE-
YEAR DURATION OF THIS WARRANTY. Some states do not
allow limitations on how long an implied warranty lasts, so
the above limitation may not apply to you.
This warranty gives you specific legal rights, and you
may have other rights which vary from state to state.
If you have warranty questions, please write Honeywell
Customer Relations, 1985 Douglas Dr, Golden Valley, MN
55422 or call 1-800-468-1502. In Canada, write Retail
Products ON15-02H, Honeywell Limited/Honeywell Limitée,
35 Dynamic Drive, Scarborough, Ontario M1V4Z9.

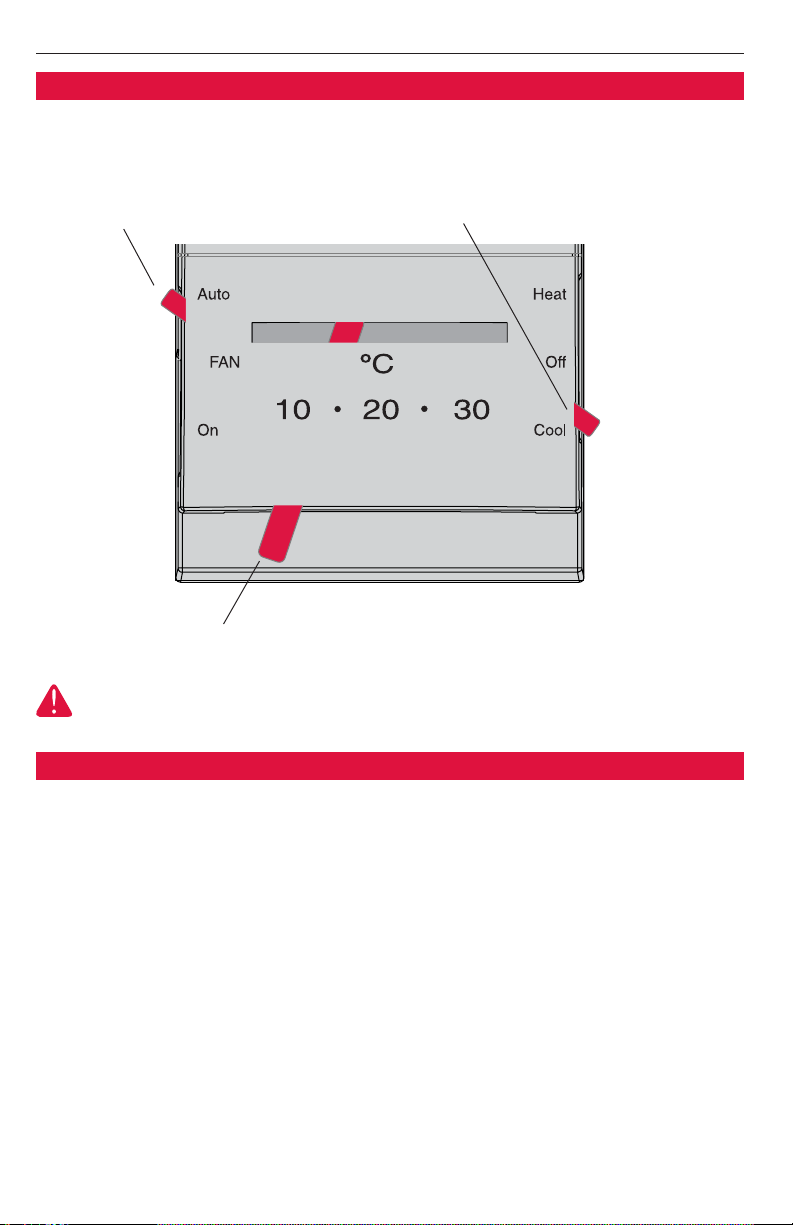

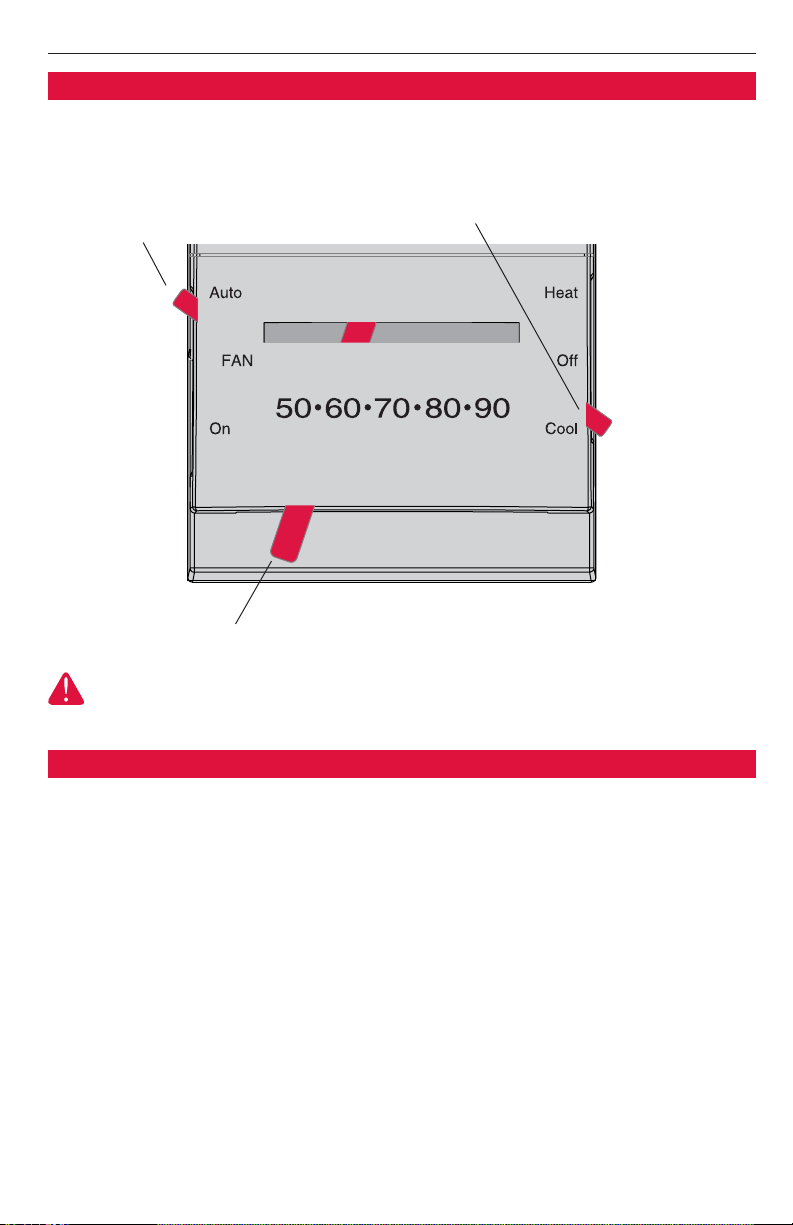

Operation
System switch
•Cool: Controls the cooling system.
•Heat: Controls the heating system.
•Off: All systems are off.
Fan switch
•On: Fan runs continuously.
•Auto: Fan runs only when heating or
cooling system is on.
Temperature setting: Adjust to set desired indoor temperature.
CAUTION: EQUIPMENT DAMAGE HAZARD. Do not operate cooling system when
outdoor temperature is below 50°F (10°C).

CT51 Série
Thermostat
Éléments nécessaires à l’installation
® U.S. Marque déposée. Brevets en instance.
Copyright © 2006 Honeywell International Inc.
Tous droits réservés.
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
Vérifiez le contenu de paquet :
• Thermostat
• Chevilles et vis de montage (2 de chaque)
• Etiquettes de fils
Retirez l’ancien thermostat
COUPEZ LE COURANT au niveau de l’installation de chauffage/de climatisation
(ou du panneau de fusibles ou de disjoncteurs).
Old thermostat
Laissez la plaque de montage en place Le thermostat comporte-t-il un tube scellé
contenant du mercure ? Si c’est le cas,
reportez-vous à l’avis concernant le mercure
ci-dessous.
Cover
AVIS CONCERNANT LE MERCURE: Ne placez pas votre vieux thermostat dans les
ordures s’il contient une ampoule de mercure. Contactez l'agence de gestion des déchets
de la localité pour connaître les règlements concernant le recyclage et la mise au rebut.
Ces thermostats fournissent la commande des systèmes de chauffage et de climatisation de 24 Vca.
Modèle Vertical : CT51N • Modèle Horizontal : CT55N
Outillage et matériel nécessaires :
• Deux tournevis (un petit, un cruciforme N° 2)
• Marteau
• Niveau (facultatif)
• Crayon
• Mèche (3/16” pour cloisons sèches, 7/32” pour
cloisons plâtre)

English: Page 1 • Français: Page 6 • Español: Página 11
7

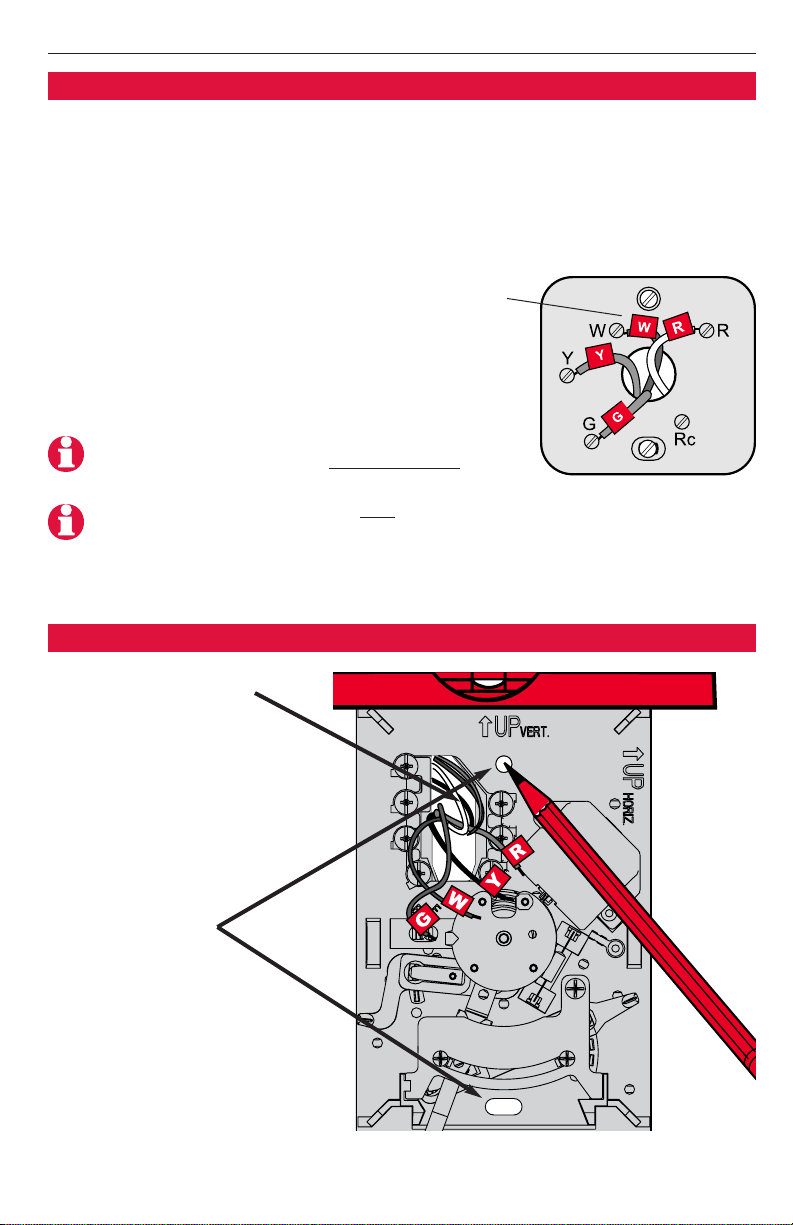

Étiquetez les fils et retirez l’ancienne plaque de montage
Débranchez les fils un par un à l’aide d’un tournevis. À mesure que vous les
débranchez, enveloppez-les avec l’étiquette correspondant à la lettre de
votre ancien thermostat. (Des étiquettes adhésives sont fournies dans l'em-
ballage de votre thermostat.)
Ne retirez l’ancienne plaque qu’une fois tous les fils étiquetés. Veillez à ne
pas laisser des fils détachés tomber dans l’ouverture du mur.
Enveloppez soigneusement les étiquettes
fournies autour de chaque fil.
Ne laissez pas les fils tomber dans l’ouverture
du mur!
NE TENEZ PAS COMPTE DE LA COULEUR DES
FILS : n'identifiez le type de fil que par une lettre.
Si votre thermostat a 4 fils ou plus (sans compter C ou C1), vous avez pu avoir acheté le
thermostat faux de rechange. Arrêtez la pose et demandez conseil au 1-800-468-1502.
Repérez la position de montage
1Tirez les fils par la base.
2Mettez la base de niveau si
vous le souhaitez.
3Marquez la
position des deux
trous de vis.

CT51 Series
8

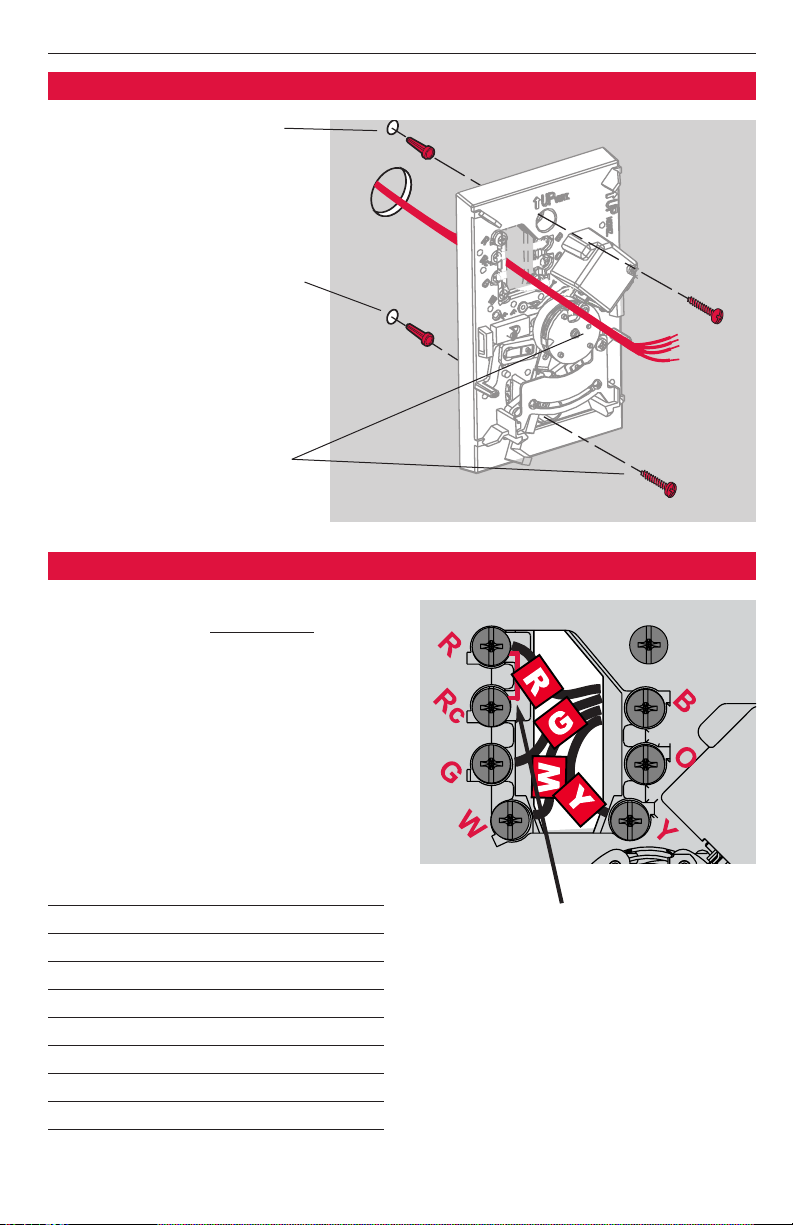

Raccordez les fils
1Faites correspondre fil et borne
portant la même lettre.
2Desserrez les bornes à vis à l’aide d’un
tournevis, insérez les fils nus sous des vis
et serrez les vis.
3Repoussez le fil en trop dans le trou du
mur.
Les étiquettes ne correspondent pas ?
Si les étiquettes ne correspondent pas aux
lettres marquées sur le thermostat, voir le
tableau ci-dessous.
Montez la thermostat
1Percez des trous aux
emplacements repérés au
crayon (3/16" pour les cloi-
sons sèches, 7/32” pour le
plâtre).
[1] Si des fils seront reliés aux bornes de R
et de Rc, enlevez le cavalier en métal.
[2] Ne reliez pas les fils de Oet de Bsi vous
avez une pompe à chaleur. Reliez seule-
ment le fil de O. Enveloppez le fil de B
avec la bande électrique.
[3] N'employez pas les fils de C, de Xou de
B. Enveloppez l'extrémité nue du fil avec
la bande électrique.
Fils existants Raccordez à :
R•RH •4•VTerminal “R”[1]
Rc Terminal “Rc”[1]
OTerminal “O”[2]
BTerminal “B”[2]
G•FTerminal “G”
W•W1 •HTerminal “W”
Y•Y1 •MTerminal “Y”
C•X•B N'employez pas [3]
2Entrez les chevilles dans les
trous avec un marteau
jusqu’à ce qu’elles soient de
niveau avec le mur.
3Tirez les fils par la base du
thermostat et insérez les vis.
Vérifiez l’aplomb si vous le
souhaitez et serrez les vis.

English: Page 1 • Français: Page 6 • Español: Página 11
9
Placez le commutateur de ventilateur
Placez le commutateur pour votre système :
F: Pour les installations à gaz ou à mazout,
laissez le commutateur dans la position usine
(cette configuration est pour les installations
qui commandent le ventilateur lors d’une
demande de chauffage.)
E: Amenez le commutateur dans cette
position dans le cas d’une thermopompe ou
d'une installation de chauffage électrique.
(Cette configuration est pour les installations
qui permettent au thermostat de commander le
ventilateur pendant la demande de chauffage si
un fil de ventilateur est raccordé à la borne G.)
Placez le détecteur de la chaleur
Déplacez la flèche à l'arrangement
approprié pour votre système (voir le
tableau ci-dessous).
Votre système Arrangement
Vapeur 1.2
Chauffage d'eau chaude 0.8
Air chaud (à haute efficacité) 0.8
Air chaud (standard) 0.4
Air chaud électrique 0.3
Montage du thermostat
1Alignez les fentes du couvercle avec les
languettes du thermostat, puis poussez
doucement jusqu’à ce que le couvercle
s’emboîte en place.
2Rétablissez le courant électrique au
niveau de l’installation de chauffage/
climatisation ou du panneau de fusible
ou du disjoncteur.
Languette

CT51 Series
10
Garantie limitée d'une année
Honeywell garantit ce produit contre tout vis de fabrication
ou de matière dans des conditions d’utilisation et de service
normales, pendant une durée d’un (1) an à compter de la
date d’achat par le consommateur. Si à un moment quel-
conque pendant la durée de la garantie, le produit est jugé
défectueux ou tombe en panne, Honeywell le réparera ou le
remplacera (au choix d’Honeywell).
Si le produit est défectueux,
(i) retournez-le avec un reçu ou une autre preuve d’achat au
lieu où vous l’avez acheté, ou
(ii) appelez le service clients d’Honeywell au 1-800-468-1502.
Le service clients décidera si le produit doit être renvoyé à
l’adresse suivante : Honeywell Return Goods, Dock 4 MN10-
3860, 1885 Douglas Dr.N., Golden Valley, MN 55422, ou si un
produit de remplacement peut vous être envoyé.
Cette garantie ne couvre pas les frais de démontage ou de
réinstallation. Elle ne s’applique pas si Honeywell prouve que
le défaut ou la défaillance provient de dommages qui se sont
produits pendant que le produit était dans la possession
d’un acquéreur.
La responsabilité d’Honeywell se limite à la réparation ou au
remplacement du produit dans les conditions énoncées ci-
dessus. HONEYWELL NE SAURAIT ÊTRE RESPONSABLE
D'UNE PERTE OU DE DOMMAGES QUELS QU'ILS SOIENT,
Y COMPRIS LES DOMMAGES CONSÉCUTIFS OU ACCES-
SOIRES PROVENANT DIRECTEMENT OU INDIRECTEMENT
D'UNE INFRACTION À LA GARANTIE, EXPLICITE OU
IMPLICITE OU DE TOUTE AUTRE DÉFAILLANCE DE CE
PRODUIT. Certains états ne permettent pas de limites sur la
durée d’une garantie implicite, il se peut donc que les limites
ci-dessus ne s’appliquent pas à vous.
CETTE GARANTIE EST LA SEULE GARANTIE EXPLICITE
QUE FAIT HONEYWELL SUR CE PRODUIT. LA DURÉE DE
TOUTES LES GARANTIES IMPLICITES, Y COMPRIS CELLES
DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE
PARTICULIER EST LIMITÉE PAR LA DURÉE D’UN AN DE
CETTE GARANTIE. Certains états ne permettent pas de lim-
ites sur la durée d’une garantie implicite, il se peut donc que
les limites ci-dessus ne s’appliquent pas à vous.
Cette garantie vous donne des droits spécifiques face à la loi
et vous pouvez en avoir d’autres, variables d’un état à un
autre.
Si vous avez des questions concernant cette garantie,
écrivez à Honeywell Customer Relations, 1985 Douglas Dr,
Golden Valley, MN 55422 ou appelez 1-800-468-1502. Au
Canada, écrivez à Retail Products ON15-02H, Honeywell
Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough,
Ontario M1V4Z9.
Mode d’emploi
Mode de fonctionnement
•Cool: Régule que la climatisation.
•Heat: Régule que le chauffage.
•Off: Tous les systèmes sont éteints.
Commutateur de ventilateur
•On : Le ventilateur fonctionne en permanence.
•Auto : Le ventilateur ne fonctionne que lorsque
le chauffage ou la climatisation sont en marche.
Réglage de la température : Ajustez pour obtenir la température intérieure désirée.
MISE EN GARDE : RISQUE D’ENDOMMAGER LE MATÉRIEL. Ne pas faire fonctionner
la climatisation lorsque la température extérieure est inférieure à 50° F (10° C).

CT51 Serie
Termostato
Lista de comprobación previa a la instalación
Herramientas y materiales necesarios
• Destornillador Phillips No. 2
• Destornillador pequeño de bolsillo
• Martillo y lápiz
• Nivel (optativo)
• Mecha de taladro (3/16” para mampostería en
seco, 7/32” para yeso)
® Marca registrada en EE.UU. Patentes pendientes.
Copyright © 2006 Honeywell International Inc.
Todos los derechos reservados.
Owner’s Manual
English: Page 1
Mode d’emploi
Français: Page 6
Manual de Uso
Español: Página 11
Compruebe el contenido del paquete:
• Termostato
• Soportes de pared y tornillos de montaje
(2 cada uno)
• Rótulos para los cables
Remueva su viejo termostato
DESCONECTE LA ALIMENTACIÓN en el sistema de calefacción/refrigeración
(o en el panel de fusibles/disyuntor). Retire la cubierta y el termostato, pero deje los
cables unidos a la placa de montaje.
Termostato viejo
Deje la placa de montaje en su lugar ¿Existe algún tubo sellado que contenga
mercurio? Si es así, consulte el aviso sobre
mercurio que figura abajo.
Cubierta
AVISO DE MERCURIO: No arroje su viejo termostato a la basura si contiene mercurio en
un tubo sellado. Comuníquese con la autoridad local de disposición de desechos para
recibir instrucciones sobre reciclado y eliminación correcta.
Estos modelos brinda control de los sistemas de calefacción y refrigeración de 24 VCA:
Modelo Vertical: CT51N • Modelo Horizontal: CT55N

CT51 Series
12
Rotule los cables y retire la vieja placa de montaje
Use un destornillador para desconectar los cables uno a uno. A medida que
desconecte cada cable, péguele alrededor el rótulo con la misma letra que
figura en su viejo termostato. (En el paquete de su termostato se incluyen
rótulos autoadhesivos.)
Retire la vieja placa de montaje sólo después de haber rotulado todos los
cables. Tenga cuidado de no dejar que los cables sueltos caigan en el
hueco de la pared.
Envuelva firmemente los rótulos provistos
alrededor de cada cable
¡No permita que los cables caigan en el hueco
de la pared!
IGNORE LOS COLORES DE LOS CABLES: Use sólo
letras para identificar los tipos de cable.
Si su viejo termóstato tiene 7 o más cables (no contando los terminales C o C1), usted
pudo haber comprado el termóstato incorrecto del reemplazo. Interrumpa la instalación
y llame al 1-800-468-1502 para pedir consejo.
Repérez la position de montage
1Tire de los cables a través de
la base.
2Nivele la base si lo desea.
3Marque las
posiciones de
ambos orificios.

English: Page 1 • Français: Page 6 • Español: Página 11
13
Conecte los cables
1Haga coincidir cada cable rotulado con el
terminal que tiene la misma letra.
2Utilice un destornillador para aflojar los
terminales atornillados, inserte los
alambres pelados debajo de los
tornillos, luego ajuste los tornillos.
3Empuje el cable sobrante dentro del
orificio de la pared.
¿Los rótulos no coinciden?
Si los rótulos no coinciden con las letras de
los terminales en el termostato, consulte la
tabla abajo.
Coloque la placa de montaje
1Taladre orificios en las posi-
ciones marcadas. Orificios
de 3/16” para mampostería
en seco. Orificios de 7/32”
para yeso.
[1] Si los cables son conectados con los
terminales de Ry de Rc, retire el empalme
de metal.
[2] No conecte los cables de Oy de Bsi
usted tiene una pompa de calor. Conecte
solamente el cable de O. Envuelva el cable
de Bcon la cinta eléctrica.
[3] No utilice los cables de C, de Xo de B.
Envuelva el extremo de cables con la cinta
eléctrica.
Cables existentes Conecte a:
R•RH •4•VTerminal “R”[1]
Rc Terminal “Rc”[1]
OTerminal “O”[2]
BTerminal “B”[2]
G•FTerminal “G”
W•W1 •HTerminal “W”
Y•Y1 •MTerminal “Y”
C•X•B No utilice [3]
2Con un martillo golpee
suavemente los soportes de
pared e introdúzcalos en los
orificios hasta que queden al
ras de la pared.
3Tire de los cables a través
de la base del termostato e
inserte los tornillos. Nivélela
si lo desea y luego ajuste
los tornillos.

CT51 Series
14
Ajuste el interruptor del ventilador
Fije el interruptor para su sistema:
F: Para los sistemas de calefacción a gas o
petróleo, deje el interruptor de funcionamiento
del ventilador en la posición original de fábrica
(esta posición es para los sistemas que controlan
el ventilador cuando hay demanda de calefac-
ción).
E: Cambie el interruptor a esta posición para los
sistemas de calefacción eléctricos o de bombeo
de calor. (Esta posición es para los sistemas que
permiten que el termostato controle el ventilador
cuando hay demanda de calefacción, si hay
conectado un cable del ventilador al terminal G.)
Ajuste el anticipador del calor
Mueva la flecha al ajuste apropiado para
su sistema (véase la tabla abajo).
Su sistema Ajuste
Sistema de vapor 1.2
Agua caliente 0.8
Aire caliente (de alta eficiencia) 0.8
Aire caliente (normal) 0.4
Calor eléctrico 0.3
Montaje del termostato
1 Alinee las ranuras de la cubierta con las
lengüetas del termostato, luego empuje
con suavidad hasta que la cubierta calce
en su lugar.
2 Vuelva a conectar la corriente eléctrica en
el sistema de calefacción/refrigeración, o
en el panel de fusibles/disyuntor.
Lengüeta

English: Page 1 • Français: Page 6 • Español: Página 11
15
Garantía limitada de un año
Honeywell garantiza que, a excepción de la batería y en
condiciones de uso y servicio normales, este producto no
tendrá defectos de fabricación ni de materiales durante un
(1) año a partir de la fecha de compra por parte del consumi-
dor. Si durante ese período de garantía, el producto resulta
defectuoso o tiene problemas de funcionamiento, Honeywell
lo reparará o reemplazará (a criterio de Honeywell).
Si el producto es defectuoso:
(i) devuélvalo, acompañado de la factura u otra prueba
de compra con fecha, al lugar donde lo adquirió; o
(ii) llame al numéro de atención al cliente de Honeywell al
1-800-468-1502. Atención al cliente determinará si el
producto se debe devolver a la siguiente dirección:
Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas
Dr. N. Golden Valley, MN 55422 o bien, si se le puede enviar
un producto de reemplazo.
Esta garantía no cubre los costos de remoción o reinsta-
lación. Esta garantía no corresponde si Honeywell prueba
que el defecto o mal funcionamiento ha sido ocasionado por
daño producido mientras el producto estaba en manos de un
consumidor.
La única responsabilidad de Honeywell será reparar o
reemplazar el producto en el marco de los términos prece-
dentemente mencionados. HONEYWELL NO SERÁ RESPON-
SABLE POR NINGUNA PÉRDIDA NI DAÑOS DE NINGÚN
TIPO, INCLUSO DAÑOS INCIDENTALES O CONSECUENTES
QUE RESULTEN, DIRECTA O INDIRECTAMENTE DEL
INCUMPLIMIENTO DE CUALQUIER GARANTÍA, EXPRESA O
IMPLÍCITA, O DE NINGUNA OTRA FALLA DE ESTE PRO-
DUCTO. Algunos estados no admiten la exclusión o lim-
itación de los daños incidentales o consecuentes, de manera
que tal vez esta limitación no se aplique en su caso.
ÉSTA ES LA ÚNICA GARANTÍA EXPRESA DE HONEY-
WELL RESPECTO DE ESTE PRODUCTO. LA DURACIÓN DE
LAS GARANTÍAS IMPLÍCITAS, INCLUSO LA DE COMERCIA-
BILIDAD Y DE APTITUD PARA UN USO PARTICULAR, SE
LIMITA POR ELLO A LA DURACIÓN DE UN AÑO DE ESTA
GARANTÍA. Algunos estados no admiten limitaciones en
cuanto a la duración de las garantías implícitas, de manera
que tal vez la limitación precedente no se aplique en su caso.
Esta garantía le otorga derechos legales específicos y
puede gozar de otros derechos que varían de un estado al otro.
Si desea consultar acerca de esta garantía, escriba a
Honeywell Customer Relations, 1985 Douglas Dr, Golden
Valley, MN 55422 o llame a 1-800-468-1502. En Canadá,
escriba a Retail Products ON15-02H Honeywell Limited/
Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario
M1V4Z9.
Instrucciones de manejo
Interruptor del sistema
•Cool: Controla el sistema de refrigeración.
•Heat: Controla el sistema de calefacción.
•Off: Todos los sistemas están apagados.
Interruptor del ventilador
•On: El ventilador funciona continuamente.
•Auto: Funciona sólo cuando está
encendido el sistema de refrigeración o
calefacción.
Ajuste de temperatura: Resbale para fijar temperatura deseada.
PRECAUCIÓN: PELIGRO DE DAÑO AL EQUIPO. No haga funcionar el sistema de
refrigeración cuando la temperatura exterior sea inferior a 50°F (10°C).

Need Help?
For assistance with this product please visit http://yourhome.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Automation and Control Solutions
® U.S. Registered Trademark.
© 2006 Honeywell International Inc.
Patents pending. All rights reserved.
Printed in China.
69-1946EFS • 05-2006
Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Scarborough, Ontario M1V 4Z9
Vous faut-il de l’aide ?
Pour obtenir de l’assistance concernant ce produit, visitez http://yourhome.honeywell.com
ou appelez gratuitement l’assistance client d’Honeywell au 1-800-468-1502
¿Necesita ayuda?
Consulte sobre este producto en http://yourhome.honeywell.com
o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502
