Honeywell INTELLIGUARD 9000 User manual

® U.S. Registered Trademark. Patents pending.
Copyright © 2013 Honeywell International Inc.
All rights reserved. 69-2815EFS-01
Installation Guide
Wi-Fi Thermostat
9000
color
touchscreen
HOME. Touch to display Home screen.
FAN. Select fan mode.
SYSTEM. Select system mode (heat/cool).
MENU. Touch to display options. Start here to
set a program schedule.
Current schedule. Change temperature
setting and select temporary or permanent
hold.
Indoor conditions. Shows indoor temperature
and humidity.
Current date and time.
Current status. Shows system mode (heat/
cool).
Outdoor conditions. Outdoor temperature
and humidity appear after registration.

69-2815EFS—01 2
LEVEL
HERE
M34819
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
M34500A

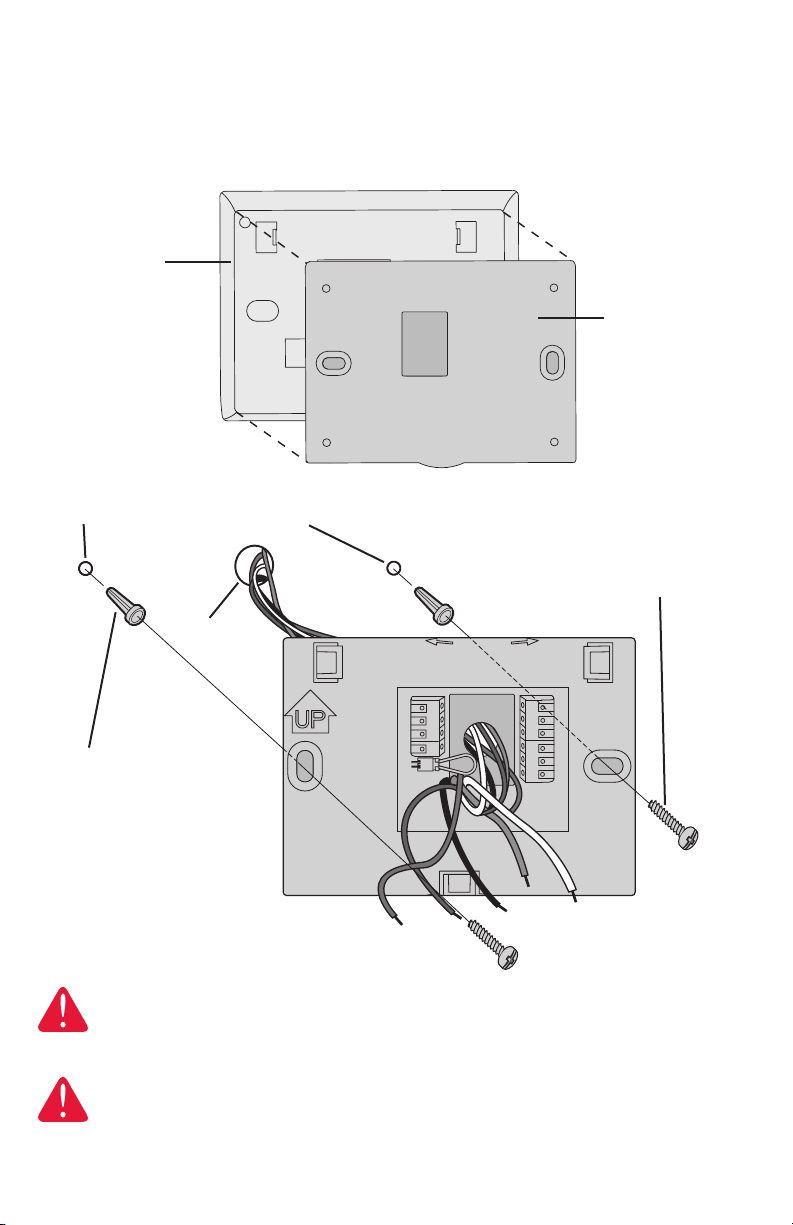

Wallplate installation
1. Separate wallplate from thermostat.
2. Mount wallplate as shown below.
Drill 3/16" holes for drywall. Drill 7/32" holes for plaster.
Wall anchors
Wallplate
Wire hole
Mounting screws
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do
not place the old control in the trash.
Wallplate
Back of
Thermostat

3 69-2815EFS—01
CCommon wire from secondary side of cooling transformer (if 2 transformers).
KOptional wirer save module.
Rc Cooling power. Connect to secondary side of cooling system transformer.
RHeating power. Connect to secondary side of heating system transformer.
W-O/B 1st stage heat relay. Or changeover valve for heat pumps.
Y1st stage compressor contactor.
GFan relay.
W2-Aux/E 2nd stage heat relay. Or heat pump auxiliary/Emergency heat relay.
Y2 2nd stage compressor contactor.
LHeat pump system monitor.
Y2GY LW2
MCR34825
RKC WRc

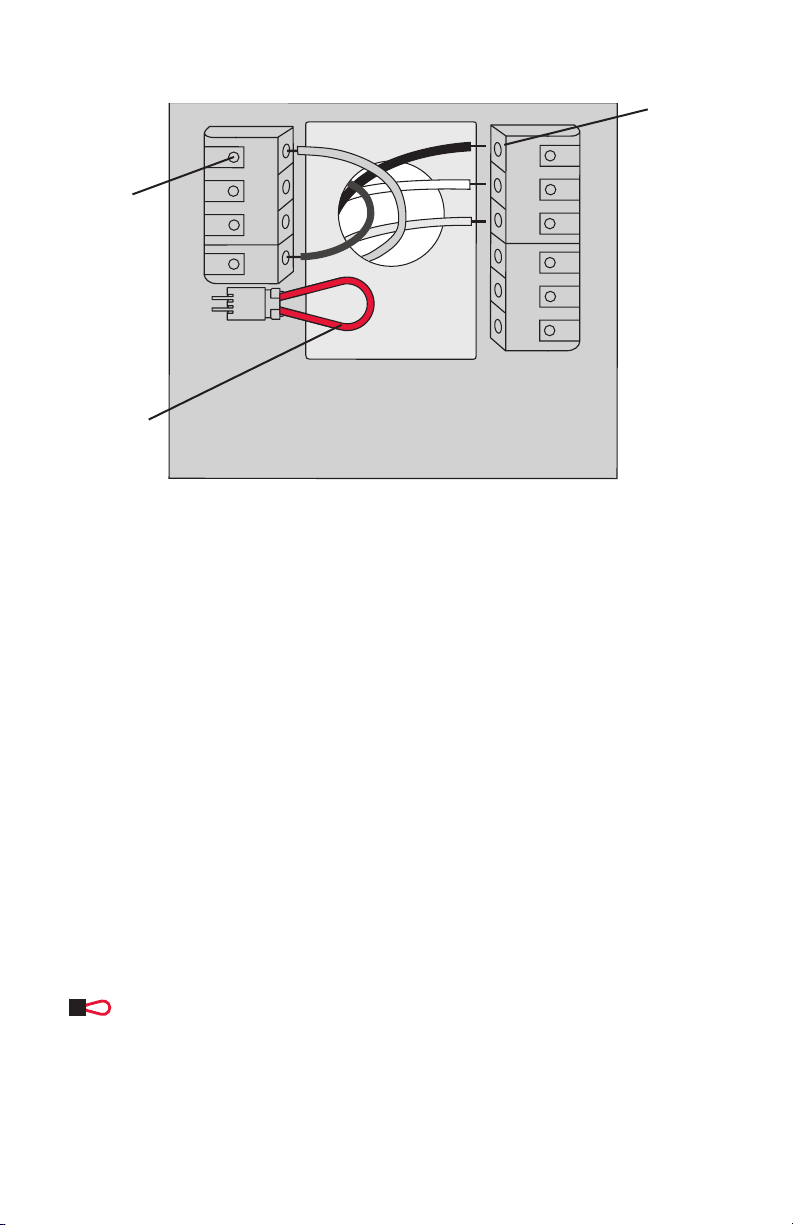

Jumper Loop, a plug with a wire loop used to connect the Rto the Rc terminals,
Leave jumper loop in place in single transformer systems. Remove (unplug) jumper
loop in two transformer systems.
Terminal Designations
Wiring
MCR34820
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
Remove
jumper loop
ONLY if you
have both
R and Rc
wires.
Terminal
release
Terminal
holes accept
one wire

69-2815EFS—01 4
1H/1C System
(1 transformer)
Rc Power [1]
R [R+Rc joined by jumper loop]
Y Compressor contactor
C 24VAC common
W Heat relay
G Fan relay
Heat-only System
Rc Power [1]
R[R+Rc joined by jumper loop]
C24VAC common
W Heat relay
1H/1C System
(2 transformers)
Rc Power (cooling transformer) [1, 2]
R Power (heating transformer) [1, 2]
Y Compressor contactor
C 24VAC common [3]
W Heat relay
G Fan relay
Heat-only System
with Fan
Rc Power [1]
R [R+Rc joined by jumper loop]
C 24VAC common
W Heat relay
G Fan relay
Cool-only System
Rc Power [1]
R [R+Rc joined by jumper loop]
Y Compressor contactor
C 24VAC common
G Fan relay
2H/2C System
(1 transformer)
Rc Power [1]
R [R+Rc joined by jumper loop]
Y Compressor contactor (stage 1)
C 24VAC common
W Heat relay (stage 1)
G Fan relay
W2 Heat relay (stage 2)
Y2 Compressor contactor (stage 2)
2H/2C System
(2 transformers)
Rc Power (cooling transformer) [1, 2]
RPower (heating transformer) [1, 2]
YCompressor contactor (stage 1)
C24VAC common [3]
W Heat relay (stage 1)
G Fan relay
W2 Heat relay (stage 2)
Y2 Compressor contactor (stage 2)
See [notes] below
Wiring
Wiring guide — conventional systems
NOTES
Wire specifications:
Use 18- to 22-gauge thermostat wire.
Shielded cable is not required.
[1] Power supply. Provide disconnect means and overload protection as required.
[2] Remove jumper loop for 2-transformer
systems.
[3] Common connection must come from cooling transformer.
Y2GY LW2
MCR34821
RKC WRc
Y2GY LW2
MCR34822
RKC WRc
Y2GY LW2
MCR34824
RKC WRc
Y2GY LW2
MCR34825
RKC WRc
Y2GY LW2
MCR34826
RKC WRc
Y2GY LW2
M34823
RKC WRc
Y2GY LW2
M34827
RKC WRc
Wiring Instructions
1. This thermostat requires a 24Vac common to power the thermostat. The K terminal is available for
Wiresaver module (THP9045A1023).
2. Straighten the wire. Using a pen tip to hold down the terminal, gently slide the wire into terminal hole.
Note: Terminal hole will only accept one wire.
Y2GY LW2
MCR34821
RKC WRc
Jumper Loop

5 69-2815EFS—01
1H/1C Heat
Pump System
Rc Power [1]
R [R+Rc joined by jumper loop]
Y Compressor contactor
C 24VAC common
O/B Changeover valve [7]
GFan relay
2H/1C Heat
Pump System
Rc Power [1]
R [R+Rc joined by jumper loop]
Y Compressor contactor
C 24VAC common
O/B Changeover valve [2]
GFan relay
Aux/E Auxiliary/Emergency heat relay
LSends output when set to Em. Heat
3H/2C Heat
Pump System
Rc Power [1]
R[R+Rc joined by jumper loop]
Y Compressor contactor (stage 1)
C 24VAC common
O/B Changeover valve [2]
GFan relay
Aux/E Auxiliary/Emergency heat relay
Y2 Compressor contactor (stage 2)
L Sends output when set to Em. Heat
See [notes] below
Y2GY LW2
MCR34828
RKC O/B Rc Y2GY L
Aux/E
MCR34830
RKC O/B Rc
Y2GY L
Aux/E
MCR34829
RKC O/B Rc
NOTES
Wire specifications:
Use 18- to 22-gauge thermostat wire. Shielded cable is not required.
[1] Power supply. Provide disconnect means and overload protection as required.
[2] In Setup, set changeover valve to Oor B.
Wiring
Wiring guide — heat pump systems
Wiring Instructions
1. This thermostat requires a 24Vac common to power the thermostat. The K terminal is available for
Wiresaver module (THP9045A1023).
2. Straighten the wire. Using a pen tip to hold down the terminal, gently slide the wire into terminal hole.
Note: Terminal hole will only accept one wire.
Y2GY LW2
MCR34821
RKC WRc
Jumper Loop

69-2815EFS—01 6
Initial setup
Upon initial power up, or after being reset to factory defaults, the initial thermostat options
(language, location, and system type) must be set to define the heating/cooling system.
Other options can be customized later.
Follow prompts on the screen to select appropriate
options.
Next
Next
Next
Next
Next
1. Touch the language you want the thermostat
to display, then touch Next.
2. Select Home or Business installation, then
touch Next.
3. Touch Next, or name the thermostat
location—touch THERMOSTAT and follow
the rest of the instructions.
4. Select what the thermostat will control and
touch Next.
Note: Touch the orange Help button on any
screen for more information.
5. Select the system type and touch Next. The
system type determines other selections for
completing initial setup.
6. Touch Next after making selections on each
screen.
7. Touch Done on the last screen. The
thermostat displays an option to connect to
the Wi-Fi network.

7 69-2815EFS—01

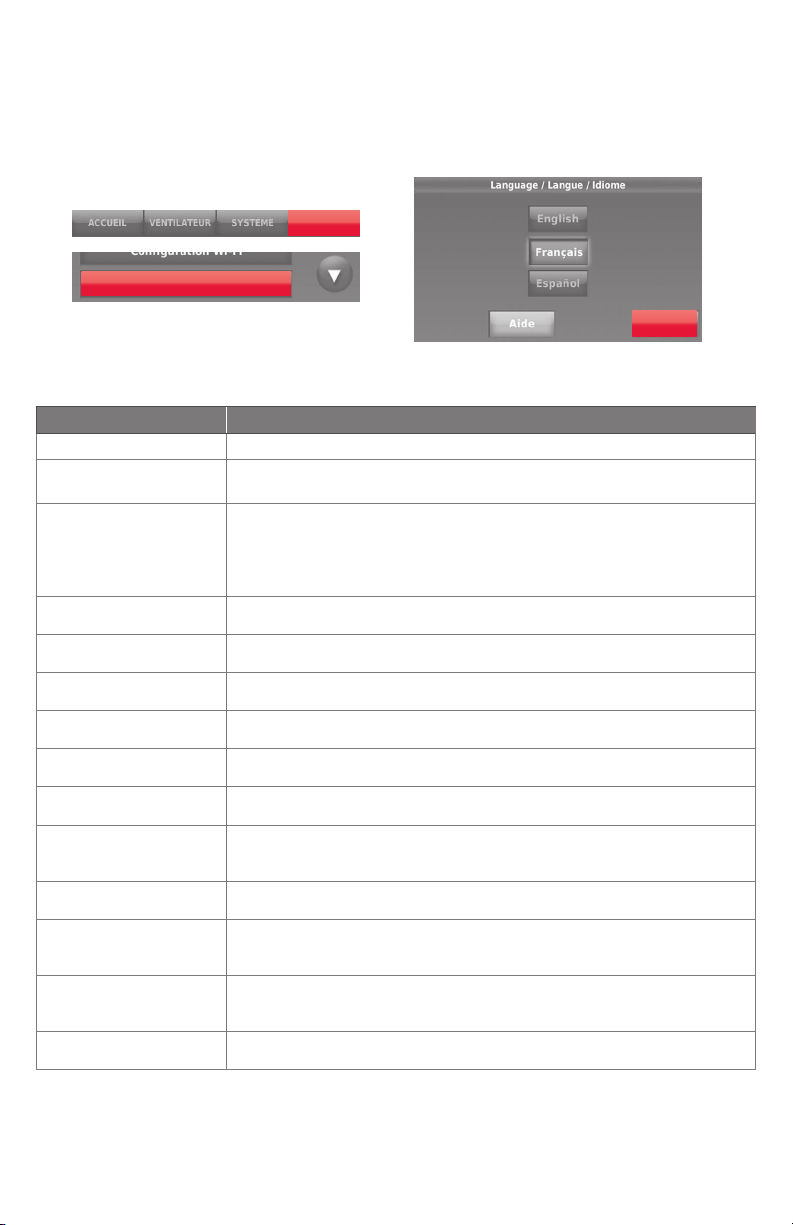

System setup
System Setup Options (MENU > System Setup)
Screen Title Settings and Options
Language English/Français/Español.
Thermostat installed
in Home/Business (Thermostat is used in a residential (default) or commercial setting).
Your thermostat
location
Touch THERMOSTAT button to display a screen where you can enter a custom
name using a keypad. If you have only one thermostat, you can leave the
name as THERMOSTAT. For business installations you can check a box to
display the thermostat name on the home screen.
Your thermostat
controls Select Heating or Cooling or both (default).
Your system type Select Forced Air (default), Heat Pump, or Hot Water or Steam. Each option
offers different choices on the following screens.
Your forced air
heating system type Select how your forced air system is powered: Gas/Oil (default) or Electric.
Efficiency of your
heating system Select Standard Efficiency Forced Air (default) or High Efficiency Forced Air.
Your heating system
type If you selected Hot Water or Steam on “Your system type,” select the specific heating system here.
Number of cooling
stages Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’.
Number of heating
stages Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are connected: ‘W’ wire only (1 stage) or ‘W’ and ‘W2’.
Your fan control Select whether your thermostat (default) or heating system controls the fan.
Type of changeover
valve If you selected Heat Pump on “Your system type,“ select whether it uses a cooling changeover valve (default) or heating changeover valve.
Number of heat
pump compressor
stages
Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires are
connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’.
Your backup heat No or Yes (default)
From the home screen, touch Menu > System Setup to modify the initial system setup.
System Setup
MENU
Next

69-2815EFS—01 8
Connecting to the Wi-Fi network
Yes
Your Network
Done
Next
Done
Register
online for
remote
access
Press for info
After the initial setup, walk the homeowner
through connecting to a Wi-Fi network. Or,
refer the homeowner to the User’s Guide, so
the homeowner can connect the thermostat to
a Wi-Fi network at a later time.
1 Connect the Wi-Fi network.
Touch Yes to connect the thermostat to the
Wi-Fi network. The screen displays the
message “Searching for wireless networks.
Please wait...” after which it displays a list of
all Wi-Fi networks it can find.
Note: If you cannot complete this step now,
touch I’ll do it later . The thermostat will display
the home screen. Complete this process by
selecting MENU > Wi-Fi Setup . Continue with
Step 2.
2 Select the network.
2a Touch the name of the homeowner’s
network. The thermostat displays a
password page.
Note: If the home network is not shown on the
list, touch Rescan .
2b Using the keyboard, touch the characters
that spell out the home network
password.
2c Touch Done. The thermostat displays
“Connecting to your network. Please
wait...” then shows a “Connection
Successful” screen.
2d Touch Next to display the registration
information screen.
2e Have the homeowner register the
thermostat by going to
http://www.mytotalconnectcomfort.com
Note the Thermostat MAC and CRC;
they’ll be needed during registration. Or,
refer the homeowner to the User’s Guide.
Note: The Register Online screen remains
active until you complete registration and/or
touch Done.
3 For remote access, the homeowner or end-
user must register at
mytotalconnectcomfort.com

9 69-2815EFS—01
Setting advanced preferences
1 Touch MENU. The thermostat displays a
list of options.
2 Select Preferences >Advanced Preferences.
The thermostat displays the first screen of
options that you can change.
3 On each screen, make changes as needed,
then touch Next to display new options.
Repeat this step until you have made all
changes.
4 When you have made all changes, press
Done to save and exit.
MENU
Preferences
Advanced Preferences
Next
Screen Title Settings and Options
Scheduling Options Select Non-programmable or Programmable. Programmable uses default or customized programming to automatically raise and lower
temperature settings for different times of day.
Temperature Indication
Scale Select Fahrenheit or Celsius.
Heating and Cooling System
Changeover Select Manual or Automatic.
Number of Schedule Periods Select 2 Periods Per Day or 4 Periods Per Day.
Pre-occupancy Purge
Duration * Select how long the fan will run before each occupied period: Off, 1, 2, or 3 hours.
Type of Override * Select Standard to maintain the programmed periods or Initiate Occupancy to use energy-saving settings until a user presses Start
Occupancy.
Override Duration * Select how long to maintain temperature during an override: 1-10
hours or No Limit.
Early Recovery for Heating * Select No to begin recovery on schedule or Yes to ramp up
temperature early.
Early Recovery for Cooling * Select No to begin recovery on schedule or Yes to ramp down
temperature early.
Temperature Limits Select the Minimum Cool and Maximum Heat Limit.
Keypad Lockout Select Unlocked/Partially Locked/Locked.
Clock Format Select 12 Hour or 24 Hour.
Daylight Saving Time Select Off or On. If set to On, the system will automatically change
time/date to account for daylight saving.
Indoor Display Offsets Select the number of degrees to offset indoor temperature or
percentage to offset indoor humidity.
*Available when thermostat is installed in Business mode.

69-2815EFS—01 10
Troubleshooting
If you have difficulty with your thermostat, please try the following suggestions. Most
problems can be corrected quickly and easily.
Display is
blank • Checkcircuitbreakerandresetifnecessary.
• Makesurepowerswitchatheatingandcoolingsystemison.
• Makesurefurnacedoorisclosedsecurely.
• MakesureCwireisconnected.
Cannot change
system setting
to Cool
• CheckthatSystemSetupscreen“Yourthermostatcontrols”or“Yoursystem
type” is set to match your heating and cooling equipment.
Fan does
not turn on
when heat is
required
• CheckthatSystemSetupscreen“Yourfancontrol”issettomatchyour
heating equipment.
“Wait” appears
on the screen • Compressorprotectionfeatureisengaged.Wait5minutesforthesystemto
restart safely, without damage to the compressor.
Heat pump
issues cool air
in heat mode,
or warm air in
cool mode
• CheckyoursettingforSystemSetupscreen“Typeofchangeovervalve”to
make sure it is properly configured for your system (see page 66).
Heating or
cooling system
does not
respond
• TouchSYSTEM to set system to Heat. Make sure the temperature is set
higher than the Inside temperature.
• TouchSYSTEM to set system to Cool. Make sure the temperature is set
lower than the Inside temperature.
• Checkcircuitbreakerandresetifnecessary.
• Makesurepowerswitchatheatingandcoolingsystemison.
• Makesurefurnacedoorisclosedsecurely.
• If“Wait”isdisplayed,thecompressorprotectiontimerison.Wait5minutes
for the system to restart safely, without damaging the compressor.
Heating system
is running in
cool mode
• CheckthatSystemSetupscreen“Yourthermostatcontrols”or“Yoursystem
type” is set to match your heating and cooling equipment .

11 69-2815EFS—01
Accessories & replacement parts
Please contact your distributor to order replacement parts.
Cover plate assembly ................. Part Number THP2400A1027W
Specifications
Temperature Ranges
• Heat: 40° to 90°F (4.5° to 32°C)
• Cool: 50° to 99°F (10° to 37°C)
Operating Ambient Temperature
• 32° to 120°F (0° to 48.9°C)
Shipping Temperature
• -20° to 120°F (-28.9° to 48.9°C)
Operating Relative Humidity
• 5% to 90% (non-condensing)
Physical Dimensions
• 4-1/2" W x 3-1/2" H x 7/8” D
115 mm W x 88 mm H x 22 mm D
Electrical Ratings
Terminal Voltage Max. Current
(50/60Hz) Rating
W-O/B 20-30 Vac 1.0 A
W2 (Aux/E) 20-30 Vac 1.0 A
YCooling 20-30 Vac 1.0 A
Y2 Cooling 20-30 Vac 1.0 A
GFan 20-30 Vac 0.5 A

Automation and Control Systems
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://customer.honeywell.com
® U.S. Registered Trademark.
Apple, iPhone, iPad, iPod touch and iTunes are trademarks of Apple Inc.
All other trademarks are the property of their respective owners.
© 2013 Honeywell International Inc.
69-2815EFS—01 M.S. 04-13
Printed in U.S.A.
Need Help?
For assistance with this product please visit http://customer.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502
DISCONNECT POWER BEFORE INSTALLATION. Can cause electrical shock or equipment
damage.
MERCURY NOTICE: If this product is replacing a control that contains mercury in a sealed
tube, do not place the old control in the trash. Contact the Thermostat Recycling Corporation at
www.thermostat-recycle.org or 800-238-8192 for information on how and where to properly and
safely dispose of your old thermostat.

Installation Guide
® Marque de commerce déposée aux É.-U
© 2013 Honeywell International Inc.
Tous droits réservés.
Thermostat Wi-Fi
9000
à écran
tactile
couleur
ACCUEIL. Touchez pour afficher l’écran
Accueil.
VENTILATEUR. Sélectionnez le mode du
ventilateur.
SYSTÈME. Sélectionnez le mode du système
(chauffage/refroidissement).
MENU. Touchez pour afficher les options.
Commencez ici pour configurer un
programme.
Programme en cours. Modifiez le réglage
de la température et sélectionnez le maintien
provisoire ou permanent.
Conditions intérieures. Affiche la
température et l’humidité intérieures.
Heure et date actuelles.
Statut en cours. Affiche le mode du système
(chauffage/refroidissement).
Conditions extérieures. La température
et l’humidité extérieures s’affichent après
l’enregistrement.

69-2815EFS—01 2
LEVEL
HERE
M34819
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
M34500A
Installation de la plaque murale
1. Séparer la plaque murale du thermostat.
2. Installer la plaque murale tel que décrit
ci-dessous.
Percer des trous de 5 mm (3/16 po)
dans le placoplâtre.
Ancrages muraux
Plaque murale
Trou du fil
Vis de montage
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut causer un choc électrique ou endommager l’équipement. Couper
l’alimentation avant de commencer l’installation.
REMARQUE À PROPOS DU MERCURE :
Si ce produit sert à remplacer une commande qui contient du mercure dans un
tube scellé, ne pas jeter la vieille commande aux ordures.
Percer des trous de 5,5 mm
(7/32 po) si le mur est en plâtre.
Plaque murale
Dos du
thermostat

3 69-2815EFS—01
Câblage
Désignation des bornes
CFil neutre du côté secondaire du transformateur de l’installation de climatisation (s’il
y a 2 transformateurs).
KModule économiseur de fils en option.
Rc Alimentation climatisation. À raccorder au côté secondaire du transformateur de
l’installation de climatisation.
RAlimentation chauffage. À raccorder au côté secondaire du transformateur de
l’installation de chauffage.
W-O/B Relais de chauffage étage 1. Ou une vanne de commutation pour thermopompes.
YContacteur compresseur 1er étage.
GRelais ventilateur.
W2-Aux/E Relais de chauffage étage 2. Ou thermopompe auxiliaire/relais de chauffage
d’urgence.
Y2 Contacteur compresseur 2e étage.
LStatut du système de thermopompe.
Y2GY LW2
MCR34825
RKC WRc
La boucle de raccordement est une fiche avec un fil en boucle utilisé pour
brancher la borne Rà la borne Rc. Laissez-la en place sur les systèmes à un seul
transformateur. Retirez (débranchez) la boucle de raccordement sur les systèmes à
deux transformateurs.
MCR34820
C
K
Rc
R
W-
O/B
Y
G
W2-
Aux/E
Y2
L
Libération
de la borne
Retirez la
boucle de
raccordement
SEULEMENT
si les fils R
et Rc sont
tous les deux
présents.
Les trous
des bornes
acceptent un
seul fil

69-2815EFS—01 4
Système 1C/1C
(1 transformateur)
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur de compresseur
C Neutre 24 V CA
W Relais de chauffage
G Relais de la soufflante
Système de
chauffage seule-
ment
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
C Neutre 24 V CA
W Relais de chauffage
Système 1C/1C
(2 transformateurs)
Rc Alimentation
(transforma-
teur de climatisation) [1, 2]
R Alimentation (transformateur
de chauffage) [1, 2]
Y Contacteur de compresseur
C Neutre 24 V CA [3]
W Relais de chauffage
GRelais de la soufflante
Système de
chauffage seule-
ment avec souf-
flante
Rc Alimentation [1]
R [R+Rc reliés par la boucle de raccordement]
C Neutre 24 V CA
W Relais de chauffage
G Relais de la soufflante
Système de climati-
sation seulement
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur de compresseur
C Neutre 24 V CA
G Relais de la soufflante
Système 2C/2C
(1 transformateur)
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur du compresseur (stade 1)
C Neutre 24 V CA
W Relais de chauffage (stade 1)
G Relais de la soufflante
W2 Relais de chauffage (stade 2)
Y2 Contacteur du compresseur (stade 2)
Système 2C/2C
(2 transformateurs)
Rc Alimentation
(transformateur de climatisation) [1, 2]
R Alimentation (transformateur
de chauffage) [1, 2]
Y Contacteur du compresseur (stade 1)
C Neutre 24 V CA [3]
W Relais de chauffage (stade 1)
G Relais de la soufflante
W2 Relais de chauffage (stade 2)
Y2 Contacteur du compresseur (stade 2)
Voir [Remarques] ci-dessous.
Câblage
Guide de câblage – systèmes traditionnels
Y2GY LW2
MCR34821
RKC WRc
Y2GY LW2
MCR34822
RKC WRc
Y2GY LW2
MCR34824
RKC WRc
Y2GY LW2
MCR34825
RKC WRc
Y2GY LW2
MCR34826
RKC WRc
Y2GY LW2
M34823
RKC WRc
Y2GY LW2
M34827
RKC WRc
REMARQUES
Spécifications des fils :
Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.
[1] Alimentation. Procure un moyen de débrancher et une protection contre la surcharge au besoin.
[2] Retirez le cavalier en boucle pour les systèmes à 2 transformateurs.
[3] La connexion du neutre doit venir du transformateur de climatisation.
Y2GY LW2
MCR34821
RKC WRc
Boucle de raccordement
Instructions de câblage
1. Ce thermostat nécessite une borne commune de 24 V c.a. pour alimenter le thermostat. La borne K est
disponible pour le module économiseur de fils (THP9045A1023).
2. Redressez le fil. Appuyez sur la borne avec l’extrémité d’un stylo et insérez délicatement le fil dans le trou
de la borne.
Remarque : Le trou de la borne n’accepte qu’un seul fil.

5 69-2815EFS—01
Système de
thermopompe
1C/1F
Rc Alimentation [1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur de compresseur
C Neutre 24 V CA
O/B Robinet de substitution [2]
G Relais de la soufflante
Système de
thermopompe
2C/1F
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur de compresseur
C Neutre 24 V CA
O/B Robinet de substitution [2]
G Relais de la soufflante
Aux/E Relais auxiliaire de chauffage/
de chauffage d’urgence
L Envoie le signal de sortie lorsque
réglé à Em. Chauffage [11]
Système de ther-
mopompe 3C/2F
Rc Alimentation
[1]
R [R+Rc reliés par la boucle de raccordement]
Y Contacteur du compresseur (stade 1)
C Neutre 24 V CA
O/B Robinet de substitution [2]
G Relais de la soufflante
Aux/E Relais auxiliaire de chauffage/
de chauffage d’urgence
Y2 Contacteur du compresseur (stade 2)
L Envoie le signal de sortie lorsque
réglé à Em. Chauffage
Voir [Remarques] ci-dessous.
Câblage
Guide de câblage – systèmes de thermopompes
Y2GY LW2
MCR34828
RKC O/B Rc Y2GY L
Aux/E
MCR34830
RKC O/B Rc
Y2GY L
Aux/E
MCR34829
RKC O/B Rc
REMARQUES
Spécifications des fils :
Utiliser du fil pour thermostat de calibre 18 à 22. Il n’est pas nécessaire d’utiliser des câbles blindés.
[1] Alimentation. Procure un moyen de débrancher et une protection contre la surcharge au besoin.
[2] Dans Configuration, réglez la vanne de commutation sur O ou B.
Y2GY LW2
MCR34821
RKC WRc
Boucle de raccordement
Instructions de câblage
1. Ce thermostat nécessite une borne commune de 24 V c.a. pour alimenter le thermostat. La borne K est
disponible pour le module économiseur de fils (THP9045A1023).
2. Redressez le fil. Appuyez sur la borne avec l’extrémité d’un stylo et insérez délicatement le fil dans le trou
de la borne.
Remarque : Le trou de la borne n’accepte qu’un seul fil.

69-2815EFS—01 6
Configuration initiale
Lors de la mise sous tension initiale, ou après une réinitialisation aux paramètres par
défaut, les options initiales du thermostat (langue, emplacement et type de système)
doivent être réglées pour définir le système de chauffage/refroidissement. Les autres
options peuvent être personnalisées ultérieurement.
Suivez les invites sur l’écran pour sélectionner les options appropriées.
1. Touchez la langue que vous souhaitez voir
sur le thermostat, puis touchez Suivant.
2. Sélectionnez l’application Résidence ou
Commerce, puis touchez Suivant.
3. Touchez Suivant ou renommez le thermostat
en touchant THERMOSTAT et en suivant le
reste des instructions.
4. Sélectionnez ce que le thermostat contrôlera
et touchez Suivant.
Remarque : Touchez le bouton Aide orange
sur n’importe quel écran pour obtenir plus
d’informations.
5. Sélectionnez le type de système et touchez
Suivant. Le type de système détermine
d’autres sélections pour terminer la
configuration initiale.
6. Touchez Suivant après avoir effectué les
sélections sur chaque écran.
7. Touchez Terminé sur le dernier écran. Le
thermostat affiche l’option de connexion au
réseau Wi-Fi.
Suivant
Suivant
Suivant
Suivant
Suivant

7 69-2815EFS—01
Options de configuration du système (MENU > Configuration du système)
Titre de l’écran Réglages et options
Langue English/Français/Español.
Thermostat installé dans Résidentielle/Commerciale (le thermostat est utilisé pour une application
résidentielle (défaut) ou commerciale).
L’emplacement de votre
thermostat
Touchez le bouton THERMOSTAT pour afficher un écran où vous pouvez
entrer un nom personnalisé en utilisant le clavier. Si vous n’avez
qu’un thermostat, vous pouvez laisser le mot THERMOSTAT. Pour les
installations commerciales, vous pouvez cocher une case pour afficher
le nom d’un thermostat sur l’écran d’accueil.
Votre thermostat
contrôle Sélectionnez Chauffage ou Refroidissement ou les deux (défaut).
Votre type de système Sélectionnez air pulsé (défaut), thermopompe, eau chaude ou vapeur.
Chaque option offre différents choix sur les écrans suivants.
Votre type de système
de chauffage à air pulsé Sélectionnez le type de système à air pulsé : gaz/mazout (défaut) ou électrique
Efficacité de votre
système de chauffage Sélectionnez Air pulsé efficacité standard (défaut) ou Air pulsé haute efficacité.
Votre type de système
de chauffage Si vous avez sélectionné Eau chaude ou Vapeur sur « Votre type de système», sélectionnez le système de chauffage spécifique ici.
Nombre d’étages de
refroidissement Sélectionnez 1 étage (défaut) ou 2 étages. Si vous n’êtes pas sûr, notez les fils que vous avez connectés. Fil Y uniquement (1 étage) ou Y et Y2.
Nombre d’étages de
chauffage
Sélectionnez 1 étage (défaut) ou 2 étages. En cas d’incertitude, notez les
fils que vous avez connectés : fil « W » uniquement (1 étage) ou « W » et
« W2 ».
Votre régulateur de
ventilateur Sélectionnez si votre thermostat (défaut) ou votre système de chauffage contrôle le ventilateur.
Type de vanne de
commutation
Si vous sélectionnez Thermopompe sur « Votre type de système »,
sélectionnez si une vanne de commutation de refroidissement (défaut) ou
de chauffage est utilisée.
Nombre d’étages du
compresseur de la
thermopompe
Sélectionnez 1 étage (défaut) ou 2 étages. En cas d’incertitude, notez les
fils qui sont connectés : fil « Y » uniquement (1 étage) ou « Y » et « Y2 ».
Votre chauffage de
secours Non ou Oui (défaut)
Configuration du système
MENU
Suivant
Configuration du système
Sur l’écran d’accueil, touchez Menu > Configuration du système pour modifier la
configuration initiale du système.

69-2815EFS—01 8
Se connecter au réseau Wi-Fi
Après la configuration initiale, expliquez au
propriétaire comment se connecter à un réseau
Wi-Fi. Ou, référez le propriétaire au Guide
de l’utilisateur, pour qu’il puisse connecter le
thermostat à un réseau Wi-Fi ultérieurement.
1 Connectez le réseau Wi-Fi.
Touchez Oui pour connecter le thermostat à
votre réseau Wi-Fi. L’écran affiche le message
« Recherche de réseaux sans fil. Veuillez
patienter... » après lequel une liste de tous les
réseaux Wi-Fi détectés s’affiche.
Remarque : Si vous ne pouvez pas terminer
cette étape maintenant, touchez Je le ferai plus
tard . Le thermostat affiche l’écran d’accueil.
Terminez ce processus en sélectionnant MENU >
Configuration Wi-Fi . Passez à l’étape 2.
2 Sélectionnez le réseau.
2a Touchez le nom du réseau du propriétaire.
Le thermostat affiche la page du mot de
passe.
Remarque : Si le réseau résidentiel n’est pas
affiché sur la liste, appuyez sur Rebalayer.
2b En utilisant le clavier, touchez les
caractères pour inscrire le mot de passe du
réseau résidentiel.
2c Touchez Terminé. Le thermostat affiche
“Connexion au réseau en cours. Veuillez
patienter...” puis affiche l’écran “Connexion
réussie”.
2d Touchez Suivant pour afficher l’écran des
informations d’enregistrement.
2e Demandez au propriétaire d’enregistrer le
thermostat en se rendant à
http://www.mytotalconnectcomfort.com
Notez l’adresse MAC et CRC du
thermostat; ils seront nécessaire durant
l’enregistrement. Ou, référez le propriétaire
au Guide de l’utilisateur.
Remarque : L’écran Enregistrement en ligne
reste actif jusqu’à ce que l’enregistrement soit
terminé et/ou que vous touchiez Terminé.
3 Pour l’accès à distance, le propriétaire
ou l’utilisateur final doit procéder à
l’enregistrement sur
mytotalconnectcomfort.com
Oui
Votre réseau
Voisin
Publique
Terminé
Inscrivez le mot de passe de votre réseau Wi-Fi
Suivant
Votre thermostat est bien connecté à votre
réseau
Terminé
Enregistrez-
vous en ligne
pour bénéficier
de l acceès à
distance.
Appuyez pour info
